超声波焊接件的工艺设计
作者：欣宇机械来源：本站原创日期：2014-5-5 17:32:38 点击：1120 属于：行业新闻超声波焊接件的工艺设计-东莞市欣宇超声波机械有限公司
在超声波焊接行业中，很多客户都不知道塑料件焊接，焊接产品优良不只是跟材质，超声波选择机型功率有关系，最容易被忽略的一点是：超声波焊接件的工艺设计，塑料焊接件需要设计有超声线，焊接出来的产品才是比较完美的。那么，超声波焊接件的工艺设计是怎么样的呢？要怎么设计呢？很多客户初步使用超声波焊接，都会对个问题不了解，今天，欣宇小陈为大家讲解：超声波焊接件的工艺设计，希望对朋友有所帮助！
超声波塑料件的结构设计必须首先考虑如下几点：
1.是否需要水密、气密。
2.是否需要完美的外观。
3.是否适合焊头加工要求。
4.焊缝的大小（即要考虑所需强度）。
5.避免塑料熔化或合成物的溢出。
超声波焊接质量获得原因：
1.材质
2.上下表面的位置和松紧度
3.焊头与塑料件的妆触面
4.顺畅的焊接路径
5.塑料件的结构
6.焊接线的位置和设计
7.焊接面的大小
8.底模的支持
为了获得完美的、可重复的超声波熔焊方式，必须遵循三个主要设计方向：
1.围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。
2.最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。
3.找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或齿口之类。
下面就对超声波塑料件设计中的要点进行分类举例说明：
超声波整体塑料件的结构
1.1塑料件的结构
塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2 。所以塑料件必须保证在加压情况下基本不变形。
1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑
○1 加厚塑料件
○2 增加加强筋
○3 焊头中间位置避空
1.3尖角
如果一个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。这种情况可考虑在尖角位加R 角。如图2所示。
1.4塑料件的附属物
注塑件内部或外部表面附带的突出或细小件会因超声波振动产生影响而断裂或脱落，例如固定梢等（如图3所示）。通过以下设计可尽可能减小或消除这种问题：
○1 在附属物与主体相交的地方加一个大的R角，或加加强筋。
○2 增加附属物的厚度或直径。
1.5塑料件孔和间隙
如被焊头接触的零件有孔或其它开口，则在超声波传递过程中会产生干扰和衰减（如图4所示），根据材料类型（尤其是半晶体材料）和孔大小，在开口的下端会直接出现少量焊接或完全熔不到的情况，因此要尽量预以避免。
1.6塑料件中薄而弯曲的传递结构
被焊头接触的塑件的形状中，如果有薄而弯曲的结构，而且需要用来传达室递超声波能量的时候，特别对于半晶体材料，超声波震动很难传递到加工面（如图5所示），对这种设计应尽量避免。
1.7近距离和远距离焊接
近距离焊接指被焊接位距离焊头接触位在6mm以内，远距离焊接则大于6mm，超声波焊接中的能量在塑料件传递时会被衰减地传递。衰减在低硬底塑料里也较厉害，因此，设计时要特别注意要让足够的能量传到加工区域。
远距离焊接，对硬胶（如PS，ABS，AS，PMMA）等比较适合，一些半晶体塑料（如POM，PETP，PBTB，PA）通过合适的形状设计也可用于远距离焊接。
1.8塑料件焊头接触面的设计
注塑件可以设计成任何形状，但是超声波焊头并不能随意制作。形状、长短均可能影响焊头频率、振幅等参数。焊头的设计需要有一个基准面，即按照其工作频率决定的基准频率面。基准频率面一般占到焊头表面的70%以上的面积，所以，注塑件表面的突超等形状最好小于整个塑料面的30%。一滑、圆弧过渡的塑料件表面，则比标准可以适当放宽，且突出位尽量位于塑料件的中部或对称设计。
塑料件焊头接触面至少大于熔接面，且尽量对正焊接位，过小的焊头接触面（如图6所示），会引起较大损伤和变形，以及不理想的熔
接效果。
在焊头表面有损伤纹，或其形状与塑料件配合有少许差异的情况下，焊接时，会在塑料件表面留下伤痕。避免方法是：在焊头与塑料件表面之间垫薄膜（例如PE膜等）。
焊接线的设计
2 超声波焊接线的设计
超声波焊接线是超声波直接作用熔化的部分，其基本的两种设计方式：
○1 能量导向
○2 剪切设计
2.1能量导向
能量导向是一种典型的在将被子焊接的一个面注塑出突超三角形柱，能量导向的基本功能是：集中能量，使其快速软化和熔化接触面。能量导向允许快速焊接，同时获得最大的力度，在这种导向中，其材料大部分流向接触面，能量导向是非晶态材料中最常用的方法。
能量导向柱的大小和位置取决于如下几点：
○1 材料
○2 塑料件结构
○3 使用要求
图7所示为能量导向柱的典型尺寸，当使用较易焊接的材料，如聚苯乙烯等硬度高、熔点低的材料时，建议高度最低为0.25mm。当材料为半晶体材料或高温混合树脂时（如聚乙碳），则高度至少要为0.5mm，当用能量导向来焊接半晶体树脂时（如乙缩荃、尼龙），最大的
连接力主要从能量柱的底盘宽带度来获得。
没有规则说明能量导向应做在塑料件哪一面，特殊情况要通过实验来确定，当两个塑料件材质，强度不同时，能量导向一般设置在熔点高和强度低的一面。
根据塑料件要求（例如水密、气密性、强度等），能量导向设计可以组合、分段设计，例如：只是需要一定的强度的情况下，分段能量
导向经常采用（例如手机电池等），如图8所示。
2.2能量导向设计中对位方式的设计
上下塑料件在焊接过程中都要保证对位准确，限位高度一般不低于1mm，上下塑料平行检动位必须很小，一般小于0.05mm，基本的能量导向可合并为连接设计，而不是简单的对接，包括对位方式，采用能量导向的不同连接设计的例子包括以下几种：
插销定位：图9所示为基本的插销定位方式，插销定位中应保证插销件的强度，防此超声波震断。
台阶定位：图10所示为基本的台阶定位方式，如h大于焊线的高度，则会在塑料件外部形成一条装饰线，一般装饰线的大小为0.25mm
左右，创出更吸引人的外观，而两个零件之间的差异就不易发现。
图11所示台阶定位，则可能产生外溢料。图12所示台阶定位，则可能产生内溢料。图13所示台阶定位为双面定位，可防止内外溢料。
○1 企口定位：如图14所示，采用这种设计的好处是防止内外溢料，并提供校准，材料容易有加强密封性的获得，但这种方法要求保证凸出零件的斜位缝隙，因此使零件更难能可贵于注塑，同时，减小于焊接面，强度不如直接完全对接。
○2 底模定痊：如图15所示，采用这种设计，塑料件的设计变得简单，但对底模要求高，通常会引致塑料件的平行移位，同时底模固定
太紧会影响生产效果。
○3 焊头加底模定位：如图16所示，采用这种设计一般用于特殊情况，并不实用及常用。
○4 其它情况：
A：如图17所示，为大型塑料件可用的一种方式，应注意的是下支撑模具必须支撑住凸缘，上塑料件凸缘必须接触焊头，上塑料件的上
表面离凸缘不能太远，如必要情况下，可采用多焊头结构。
B：如连接中采用能量导向，且将两个焊面注成磨砂表面，可增加摩擦和控制熔化，改善整个焊接的质量和力度，通常磨砂深度是
0.07mm-0.15mm。
C：在焊接不易熔接的树脂或不规则形状时，为了获得密封效果，则有必要插入一个密封圈，如图18所示，需要注意的是密封圈只压在焊接末端。图19所示为薄壁零件的焊接，比如热成形的硬纸板（带塑料涂层），与一个塑料盖的焊接。
2.3剪切式设计
在半晶体塑料（如尼龙、乙缩醛、聚丙烯、聚乙烯和热塑聚脂）的熔接中，采用能量导向的连接设计也许达不到理想的效果，这是因为半晶体的树脂会很快从固态转变成融化状态，或者说从融化状态转化为固态。而且是经过一个相对狭窄的温度范围，从能量导向柱流出的融化物在还没与相接界面融合时，又将很快再固化。因此，在这种情况下，只要几何原理允许，我们推荐使用剪切连接的结构。
采用剪切连接的设计，首先是熔化小的和最初触的区域来完成焊接，然后当零件嵌入到下起时，继续沿着其垂直壁，用受控的接触面来融化。如图20所示，这样可能性获得强劲结构或很好的密封效果，因为界面的熔化区域不会让周围的空气进来。由于此原因，剪切连接尤其对半晶体树脂非常有用。
剪切连接的熔接深度是可以调节的，深度不同所获得的强度不同，熔接深度一般建议为0.8-1.5mm，当塑件壁厚及较厚及强度要求高时，熔接深度建议为1.25X壁厚。
图21所示为几种基本的剪切式结构：
剪切连接要求一个塑料壁面有足够强度能支持及防止焊接中的偏差，有需要时，底模的支撑高于焊接位，提供辅助的支撑。
下表所示为零件大小尺寸和接触面、零件误差的大概尺寸：
零件最大尺寸接触面尺寸零件尺寸允许误差
＜18mm 0.2mm-0.3mm ±0.025mm
18mm-35mm 0.3mm-0.4mm ±0.05mm
＞35mm 0.4mm-0.6mm ±0.075mm
当零件尺寸大于90mm时，或零件有不规则的形状时，建议不采用剪切连接。这时因为注塑时很难控制误差及变形使其保持一致。如果是上述情况，建议采用能量导向的形式。
图22所示为双面剪切式设计
图23所示为扣式焊线设计，用于高强度，但上下塑料件不接触的情况下，在特殊情况下，可用于增加密封圈的情况。
关于更多详情：超声波焊接件的工艺设计，欢迎来电与我们交流！
超声波焊接件的工艺设计 作者：欣宇机械来源：本站原创日期：2014-5-5 17:32:38 点击：1120 属于：行业新闻超声波焊接件的工艺设计-东莞市欣宇超声波机械有限公司 在超声波焊接行业中，很多客户都不知道塑料件焊接，焊接产品优良不只是跟材质，超声波选择机型功率有关系，最容易被忽略的一点是：超声波焊接件的工艺设计，塑料焊接件需要设计有超声线，焊接出来的产品才是比较完美的。那么，超声波焊接件的工艺设计是怎么样的呢？要怎么设计呢？很多客户初步使用超声波焊接，都会对个问题不了解，今天，欣宇小陈为大家讲解：超声波焊接件的工艺设计，希望对朋友有所帮助！ 超声波塑料件的结构设计必须首先考虑如下几点： 1.是否需要水密、气密。 2.是否需要完美的外观。 3.是否适合焊头加工要求。 4.焊缝的大小（即要考虑所需强度）。 5.避免塑料熔化或合成物的溢出。 超声波焊接质量获得原因： 1.材质 2.上下表面的位置和松紧度 3.焊头与塑料件的妆触面 4.顺畅的焊接路径 5.塑料件的结构 6.焊接线的位置和设计 7.焊接面的大小 8.底模的支持 为了获得完美的、可重复的超声波熔焊方式，必须遵循三个主要设计方向： 1.围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。 2.最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。 3.找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或齿口之类。 下面就对超声波塑料件设计中的要点进行分类举例说明： 超声波整体塑料件的结构 1.1塑料件的结构 塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2 。所以塑料件必须保证在加压情况下基本不变形。 1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑
哈尔滨工业大学 金属工艺学课程论文 题目：超声波金属焊接技术的综合介绍 院系：能源科学与工程学院 专业：能源与动力工程
班级： 1502403 学号： 1150240325 姓名：石嘉成 超声波金属焊接技术的综合介绍 石嘉成1 (1.哈尔滨工业大学能源科学与工程学院） 摘要：本文主要介绍特种焊接中的超声波金属焊接技术，将从超声波焊金属接技术的应用背景、工艺过程、特点及实际应用情况及最新发展等发面展开介绍。通过文献的查阅得到了以下的结论：超声波焊接的应用越来越广泛，它具有能耗低、压力小、速度快、稳定性高、程序简便、精度高等优点，虽然对仪器的要求较高导致成本较高，但是仍不失为一种很有前景的焊接技术。 关键词：超声波焊接；金属；工艺过程；文献查阅
1.超声波金属焊接技术应用背景 超声波金属焊接起源于1950年的美国1。超声波金属焊接在电子工业、电器制造、新材料的制备、航空航天及核能工业、食品包装盒、高级零件的密封技术方面都有很广泛的应用，加上其节能、环保、操作方便等突出优点，对于我国建设资源节约型、环境友好型的现代化社会，超声波金属焊接将发挥很大的促进作用2。 2.超声波焊接技术的原理及工艺过程 2.1超声波金属焊接技术的原理 超声波金属焊接主要过程是被夹持在一起的两块工件受到硬砧和焊接端头之间的静压力，将超声波能量传输给工件顶部，维持短暂的时间，待结合表面之间的摩擦破碎氧化膜和其它沾污，每个表面上暴露出清洁新生的金属，从而使两个表面相互结合。一旦两表面处于一个原于间距内，就会产生金属型结合，由于超声波清理作用是连续的，就没有时间来形成阻碍原于接近的新氧化膜。完成最终的冶金结合时，无电弧和飞溅，无焊缝金属的熔化，铸造组织无熔化，厚度变形也很小3。 2.2超声波金属焊接技术的工艺过程 如图1所示，超声波焊接过程分为4个阶段： 第1阶段：焊头与零件接触，施压并开始振动。摩擦发热量熔化导能筋，熔液流入结合面。随着两零件之间距离的减少，焊接位移量（两零件之间由于熔体流动产生的距离减小值）开始增加。起初焊接位移量快速增加，然后在熔化的导能筋铺展并接触下零件表面时放慢增速。在固态摩擦阶段，发热是由于两表面之间的摩擦能和零件中的内摩擦产生的。摩擦发热使聚合物材料升温至其熔点。发热量取决于作用频率、振幅和压力4。
浅谈焊接技术及应用 摘要:焊接专业作为制造业中的重要一环,在生产和生活中的作用十分重要。在焊接教学中应用一体化教学,为社会主义建设培养高素质高技能的焊接人才,是现阶段中等职业教育的首要任务。一体化教学强调一体化的教学场地、“双师型”教师及一体化教材的有机结合。发展一套适应中等职业教育的教学模式。 关键词:一体化教学场地双师型”教师一体化教材 1、“一体化”教学的目标 1.1 人才培养方式和教学课程的改革 改进人才培养方案,制定适合中等职业教育焊接专业“一体化”教学的人才培养方案。在原有的的国家教育部和劳动部颁发的只有中级焊工的教学大纲的基础上,制定适合培养高级工甚至技师的焊接专业的人才培养方案。 “打破原有课程体系将其分为素质课程、专业基础课程和专门工艺课程”,我们认为在这三者中应区别对待,在“专门课程”内容的制定上要体现区域经济的生产特征,结合生产产品制定相关内容和重点,有利于生产性实习或企业的定岗实习的顺利过渡而实现学与用的成功对接。制定和完善人才培养方案和培养模式,培养能满足社会需求的技能型人才。 1.2 一体化教学场地的建设 从根本上建立起黑板+粉笔教学和电化多媒体教学相结合的理论教学模式,是学生从直观上理解和接受理论知识。 校内实训基地受场地、设备等生产要素的限制,与生产车间客观上差距存在,在大型工装的应用,成型加工工件的变形与矫正等方面尤为突出。在这方面通过校企合作,将部分一体化的教学设置在与学校项邻的企业车间。 深化校企合作办学模式和工学结合人才培养模式改革。按照专业与产业对接、企业与岗位对接,专业课程内容与职业标准对接,教学过程与生产过程对接的原则,以校企合作为平台,以系统化专业建设为载体,突出教学过程的实践性、开放性和职业性,引导专业设置、课程体系、教学内容和教学方法的改革,实现“教、学、做”一体化的人才培养模式。 1.3 关于“双师型”师资队伍建设 “双师型、专业化”是职业教师发展的必经之路,在这方面注重中、青年教师在实践环节动手能力的提高,创造条件使他们带着具体的问题、任务去企业学习实践。使中青年教师在学历和理论知识占优的情况下,大幅度提高自身的实操能力。着力加强师资队伍建设,采取“引进来、送出去”、学历进修和非学历学习相结合等方式,努力培养一支优秀的专业师资队伍,加强建设培养学生创新精神与实践能力的实训平台。 2、“一体化”教学的主要过程 2.1 开发制定一体化课程教学标准 2.1.1 重构课程标准 打破原有学科体系,将课程体系分为基本素质课程、专业基础课程、专门工艺课程。 2.1.2 开展项目教学和案例教学 根据铆焊专业岗位层次的不同要求,实现课程改革与课程建设上的重大突破,完善高级铆焊专业课程体系建设,制定高中起点3年制、初中起点5年制高级铆
★超声波焊接是热塑性塑料在超声波振动作用下，由于表面分子间摩擦生热而使两块塑料熔接在一起的焊接方法。 超声波金属焊接: 1、超声波金属焊接 超声波金属焊接的优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工；缺点是所焊接金属件不能太厚（一般小于或等于5mm）、焊点位不能太大、需要加压。超声波金属焊接是一种机械处理过程，在焊接过程中，并无电流在被焊件中流过，也无诸如电焊模式的焊弧产生，由于超声焊接不存在热传导与电阻率等问题，因此对于有色金属材料来说，无疑是一种理想的金属焊接设备系统，对于不同厚度的片材，能有效地进行焊接。 超声波焊接原理: 超声波塑料焊接机超声波塑料焊接原理 当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。这个最佳压力是焊接部分的边长与边缘每1mm的最佳压力之积 原理分析图
超声波焊接优点: 1、超声波塑料焊接优点：焊接速度快，焊接强度高、密封性好；取代传统的焊接/粘接工艺，成本低廉，清洁无污染且不会损伤工件；焊接过程稳定，所有焊接参数均可通过软件系统进行跟踪监控，一旦发现故障很容易进行排除和维护。 2、超声波金属焊接优点：1）、焊接材料不熔融，不脆弱金属特性。2）、焊接后导电性好，电阻系数极低或近乎零。3）、对焊接金属表面要求低，氧化或电镀均可焊接。4）、焊接时间短，不需任何助焊剂、气体、焊料。5）、焊接无火花，环保安全。 超声波金属焊接适用产品: 1）、镍氢电池镍氢电池镍网与镍片互熔与镍片互熔。2）、锂电池、聚合物电池铜箔与镍片互熔，铝箔与铝片互熔。3）、电线互熔，偏结成一条与多条互熔。4）、电线与名种电子元件、接点、连接器互熔。5）、名种家电用品、汽车用品的大型散热座、热交换鳍片、蜂巢心的互熔。6）、电磁开关、无熔丝开关等大电流接点，异种金属片的互熔。7）、金属管的封尾、切断可水、气密。 超音波的熔焊应用方法: 一、熔接法：以超音波超高频率振动的焊头在适度压力下，使二块塑胶的接合面产生摩擦热而瞬间熔融接合，焊接强度可与本体媲美，采用合适的工件和合理的接口设计，可达到水密及气密，并免除采用辅助品所带来的不便，实现高效清洁的熔接。二、铆焊法：将超音波超高频率振动的焊头，压着塑胶品突出的梢头，使其瞬间发热融成为铆钉形状，使不同材质的材料机械铆合在一起。三、埋植：藉着焊头之传道及适当之压力，瞬间将金属零件（如螺母、螺杆等）挤入预留入塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。四、成型：本方法与铆焊法类似，将凹状的焊头压着于塑胶品外圈，焊头发出超音波超高频振动后将塑胶溶融成形而包覆于金属物件使其固定，且外观光滑美观、此方法多使用在电子类、喇叭之固定成形，及化妆品类之镜片固定等。五、点焊：A、将二片塑胶分点熔接无需预先设计焊线，达到熔接目的。B、对比较大型工件，不易设计焊线的工件进行分点焊接，而达到熔接效果，可同时点焊多点。六、切割封口：运用超音波瞬间发振工作原理，对化纤织物进行切割，其优点切口光洁不开裂、不拉丝。超声波金属焊接机2、超声波金属焊接原理是利用超声频率（超过16KHz ）的机械振动能量，连接同种金属或异种金属的一种特殊方法．金属在进行超声波焊接时，既不向工件输送电流，也不向工件施以高温热源，只是在静压力之下，将框框振动能量转变为工作间的摩擦功、形变能及有限的温升．接头间的冶金结合是母材不发生熔化的情况下实现的一种固态焊接．因此它有效地克服了电阻焊接时所产生的飞溅和氧化等现象．超
低合金钢(16Mn)在钢结构中的焊接工艺特点 摘要：低合金钢(16Mn)中，16Mnq与Q345是最典型的两种钢材，分别运用于桥梁与建筑钢结构。如何采用正确的焊接工艺来保证该类钢材的焊接质量，是本文讨论的重点。 关键词：钢结构低合金钢单面焊双面成形焊接工艺层状撕裂 在承重钢结构中，经常采用掺加合金元素的低合金钢，其强度高于碳素结构钢，它的强度增加不是靠增加含碳量，而是靠加入合金元素的程度。所以，其韧性并不降低。低合金钢（16Mn）的综合性能较好，在钢结构领域已广泛使用。 1：16Mnq钢焊接工艺 16Mnq钢是广泛运用于钢桥梁的低合金钢， 该钢材以热轧状态交货化学成分与力学性能见表1，2： 表1 表2 由碳当量公式：Ceq(%)=C+1/6Mn+1/24Si可知该钢焊接性接近中碳钢，因而在施焊过程中要防止因淬硬带来的微裂纹等缺陷。 1.1 单面焊双面成形 图1 单面焊双面成形示意图 （1：二氧化碳气体保护打底焊 2：二氧化碳气体保护中间层焊 3；埋弧直动焊盖面）
1.1.1 板缝间隙 通过焊接工艺试验发现： 当板缝间隙过窄，小于6毫米时，则二氧化碳气体保护打底焊焊丝无法摆动，焊缝反面成型不规则，反面余高过高。 当板缝间隙大于8毫米时，则显过宽，容易产生夹渣与边缘未融合以及焊缝收缩量大现象。同时，板缝间隙过宽，二氧化碳气体保护焊丝摆动大，焊缝融敷金属受二氧化碳气体保护效果差，焊工也难于控制其面焊接质量。板缝间隙过宽，还会造成埋弧直动焊一次盖面不能彻底盖住，造成偏焊，达不到焊接质量要求。 当板缝间隙处于6~8毫米时，再配合适当的运条方法，则能避免上述问题出现，达到焊接质量要求。 1.1.2 打底层数和运条方法 对于8~14毫米间板厚，如果只进行一层二氧化碳气体保护打底焊，则易造成埋弧直动焊盖面时烧穿。所以，需采取两层二氧化碳气体保护打底。 但当板薄且运条方式不正确，又易造成打底焊焊缝高于母材，对埋弧直动焊盖面带来困难。 在实际施焊过程中，第一道二氧化碳气体保护打底焊需采用前月牙形右焊法，见图2。 图2 前月牙形右焊法 此种运条方法易保证焊接时不断弧，焊丝突然送进时，不对陶瓷衬垫造成破坏。 第二道二氧化碳气体保护打底焊需采用后月牙左焊法，见图3。 图3 后月牙左焊法 此种运条方法易保证埋弧直动焊盖面所需深度，也易避免坡口边缘产生夹渣和未融合。 1.1.3 接头处理方法 由于16Mnq钢淬硬带来的微裂纹趋向大,易出现弧坑裂纹与缩孔。 在收弧时，要采用慢收弧方法，并对这种冷接头采取打磨处理，将弧坑微裂纹与缩孔磨出，并将端部打磨成1：5的斜坡。 当要进行下次施焊时，要对其预热处理。 对于端部和收尾，要求每条焊缝必须安置与正式焊缝同材质同坡口的引熄弧板。同时，焊接
可通过与波峰焊的比较来了解选择性焊接的工艺特点。两者间最明显的差异在于波峰焊中PCB的下部完全浸入液态焊料中，而在选择性焊接中，仅有部分特定区域与焊锡波接触。由于PCB本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和PCB 区域的焊点。在焊接前也必须预先涂敷助焊剂。与波峰焊相比，助焊剂仅涂覆在PCB下部的待焊接部位，而不是整个PCB。另外选择性焊接仅适用于插装元件的焊接。选择性焊接是一种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必需的。选择性焊接的流程典型的选择性焊接的工艺流程包括：助焊剂喷涂，PCB预热、浸焊和拖焊。助焊剂涂布工艺在选择性焊接中，助焊剂涂布工序起着重要的作用。焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止PCB产生氧化。助焊剂喷涂由X/Y机械手携带PCB通过助焊剂喷嘴上方，助焊剂喷涂到PCB待焊位置上。助焊剂具有单嘴喷雾式、微孔喷射式、同步式多点/图形喷雾多种方式。回流焊工序后的微波峰选焊，最重要的是焊剂准确喷涂。微孔喷射式绝对不会弄污焊点之外的区域。微点喷涂最小焊剂点图形直径大于2mm，所以喷涂沉积在PCB上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被焊部位上面，喷涂焊剂量的公差由供应商提供，技术说明书应规定焊剂使用量，通常建议100%的安全公差范围。预热工艺在选择性焊接工艺中的预热主要目的不是减少热应力，而是为了去除溶剂预干燥助焊剂，在进入焊锡波前，使得焊剂有正确的黏度。在焊接时，预热所带的热量对焊接质量的影响不是关键因素，PCB材料厚度、器件封装规格及助焊剂类型决定预热温度的设置。在选择性焊接中，对预热有不同的理论解释：有些工艺工程师认为PCB应在助焊剂喷涂前，进行预热；另一种观点认为不需要预热而直接进行焊接。使用者可根据具体的情况来安排选择性焊接的工艺流程。焊接工艺选择性焊接工艺有两种不同工艺：拖焊工艺和浸焊工艺。选择性拖焊工艺是在单个小焊嘴焊锡波上完成的。拖焊工艺适用于在PCB上非常紧密的空间上进行焊接。例如：个别的焊点或引脚，单排引脚能进行拖焊工艺。PCB以不同的速度及角度在焊嘴的焊锡波上移动达到最佳的焊接质量。为保证焊接工艺的稳定，焊嘴的内径小于6mm。焊锡溶液的流向被确定后，为不同的焊接需要，焊嘴按不同方向安装并优化。机械手可从不同方向，即0°～12°间不同角度接近焊锡波，于是用户能在电子组件上焊接各种器件，对大多数器件，建议倾斜角为10°。与浸焊工艺相比，拖焊工艺的焊锡溶液及PCB板的运动，使得在进行焊接时的热转换效率就比浸焊工艺好。然而，形成焊缝连接所需要的热量由焊锡波传递，但单焊嘴的焊锡波质量小，只有焊锡波的温度相对高，才能达到拖焊工艺的要求。例：焊锡温度为275℃～300℃，拖拉速度10mm/s～25mm/s通常是可以接受的。在焊接区域供氮，以防止焊锡波氧化，焊锡波消除了氧化，使得拖焊工艺避免桥接缺陷的产生，这个优点增加了拖焊工艺的稳定性与可靠性。https://www.doczj.com/doc/3e3439436.html,机器具有高精度和高灵活性的特性，模块结构设计的系统可以完全按照客户特殊生产要求来定制，并且可升级满足今后生产发展的需求。机械手的运动半径可覆盖助焊剂喷嘴、预热和焊锡嘴，因而同一台设备可完成不同的焊接工艺。机器特有的同步制程可以大大缩短单板制程周期。机械手具备的能力使这种选择焊具有高精度和高质量焊接的特性。首先是机械手高度稳定的精确定位能力(±0.05mm)，保证了每块板生产的参数高度重复一致；其次是机械手的5维运动使得PCB能够以任何优化的角度和方位接触锡面，获得最佳焊接质量。机械手夹板装置上安装的锡波高度测针，由钛合金制成，在程序控制下可定期测量锡波高度，通过调节锡泵转速来控制锡波高度，以保证工艺稳定性。尽管具有上述这么多优点，单嘴焊锡波拖焊工艺也存在不足：焊接时间是在焊剂喷涂、预热和焊接三个工序中时间最长的。并且由于焊点是一个一个的拖焊，随着焊点数的增加，焊接时间会大幅增加，在焊接效率上是无法与传统波峰焊工艺相比的。但情况正发生着改变，多焊嘴设计可最大限度地提高产量，例如，采用双焊接喷嘴可以使产量提高一倍，对助焊剂也同样

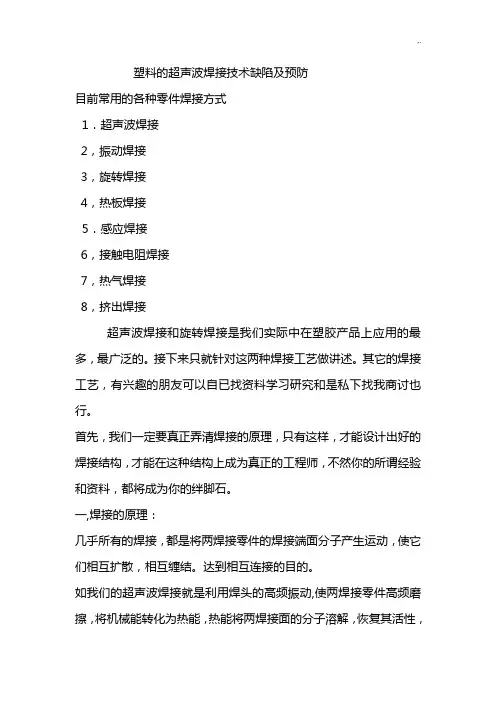

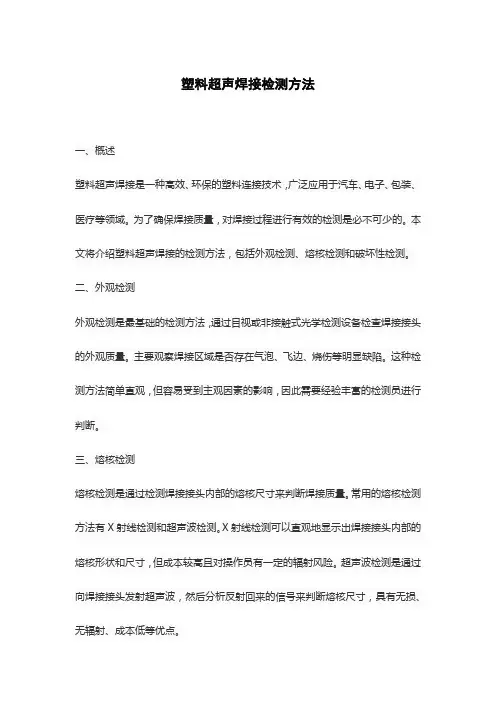

超声波焊接技术大全 n ewmaker 超声波焊是一种快捷，干净，有工工国 效的装配工艺，用来装配处理热塑性塑料配件，及一些合成构件的方法。目前被运用的朔胶制品与之间的粘结，朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结！它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术！超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果。 超声波的优点： 1,节能 2，无需装备散烟散热的通风装置 3，成本低，效率咼 4,容易实现自动化生产！ 超声波焊接机的工作原理！ 超声波焊接装置是通过一个电晶体功能设备将当前50/60HZ的电频转变成 20KHZ或40KHZ的电能高频电能，供应给转换器。转换器将电能转换成用于超声波的机械振动能，调压装置负责传输转变后的机械能至超声波焊接机的焊头。焊头是将机械振动能直接传输至需压合产品的一种声学装置。
振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化， 振动会在熔融状态物质到达其介面时停止，短暂保持压力可以使熔化物在粘合面固化时产生个强分子键， 整个周期通常是不到一秒种便完成，但是其焊接强度却接近是一块连着的材料!!焊接： 指的是广义的将两个热塑性塑料产品熔接的过程。当超音停止振动时， 固体材料熔化，完成焊接。其接合点强度接近一整块的连生材料， 只要产品的接合面设计得匹配， 完全密封是绝对没有什么问题的， 碟合： 熔化机械锁形成一个材质不同的塑料螺栓的过程。 嵌入： 将一个金属无件嵌入塑料产品的预留孔内。 具有强度高，成型周期短安装快速的优点！！ 类似于模具设计中的嵌件！
11 Ultrasonic Welding Hatt jitint itiretw (nti J ildltCil Yf ( p Welding Technique ? Poor but joint design < Eicesske M6l (9 timff f E?(強睜钊叫 汕卑「gy * ￡xlidtng nielt re suds in a visual defect ? Improved bull J G I nt design ? Reduced w?ld tlnw * R^uc&d w&ld &n@rgy ? Exuding 12雷H (/Isible) ? FE??sh 俪 |p jddwd * R&ductlanln wflIM ar?a ? Exiting mol( not mult In a visual defect ? Step joint design # Fwprcv^d -sneM f?si$nnce ? Exiting nt< does nor mult in a visual dated ? Assist in locaiiftg 因厲昂 Ultras onic Weldi ng 1 W elding Techniques Ultrasonic Welding Airorplious polymer Seml-crystalhie polymer Ditn” Small part Largs part Small part L 白 ”g 电 part h S3 - 04 05 *0.6 05 - 07 0.1 ? to 0 60° (0 9Q D 90? rypiatt dimlttr di tin ■? > in/! \iiHiUimt ^7 s/ Ultras onic Weldi ng 2
实用标准文案 超声波塑料焊接机的原理和理论 随着材料工业的迅速民展，其中以重量轻、摩擦力小、耐腐蚀、易加工的塑料及其金属的复合材料的应用受到人们的重视。塑料的各种制品，已渗透到人们日常生活的各个领域，同时也被广泛应用到航空、船舶、汽车、电器、包装、玩具、电子、纺织等行业。然而，由于注塑工艺等因素的限制，在相当一部分形状复杂的塑料制品不能一次注塑成型，这就需要粘接，而沿用多年的塑料粘接和热合工艺又相当落后，不仅效率低，且粘接剂还有一定的毒性，引起环境污染和劳动保护等问题。传统的这种工艺已不能适用现代塑料工业的发展需要，于是一种新颖的塑料加工技术——超声波塑料焊接以其高效、优质、美观、节能等优越性脱颖而出。超声波塑料焊接机在焊接塑料制品时，即不要填加任何粘接剂、填料或溶剂，也不消耗大量热源，具有操作简便、焊接速度快、焊接强度高、生产效率高等优点。因此，超声波焊接技术越来越广泛地获得应用。 一．超声波塑料焊接机的工作原理。 当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。这三个量相互用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能达大。这个最佳压力是焊接部分的边长与边缘每1mm的最
下向焊工艺的特点及技术 其焊接特点是，在管道水平放置固定不动的情况下，焊接热源从顶部中心开始垂直向下焊接，一直到底部中心。其焊接部位的先后顺序是:平焊、立平焊、立焊、仰立焊、仰焊。下向焊焊接工艺采用纤维素下向焊焊条，这种焊条以其独特的药皮配方设计，与传统的由下向上施焊方法相比，其优点主要表现在: (1)焊接速度快，生产效率高。因该种焊条铁水浓度低，不淌渣，比由下向上施焊提高效率50%。 (2)焊接质量好，纤维素焊条焊接的焊缝根部成形饱满，电弧吹力大，穿透均匀，焊道背面成形美观，抗风能力强，适于野外作业。 (3)减少焊接材料的消耗，与传统的由下向上焊接方法相比焊条消耗量减少20%-30%。 (4)焊接一次合格率可达90%以上。 下向焊焊接中易产生的缺陷及其防止措施如下: 1焊接中易产生的缺陷
1.1 夹渣产生的原因 (1)打底焊后清根不彻底，致使在快速热焊时，未能使根部熔渣完全溢出。 (2)打底焊清根的方法不当，使根部焊道两侧沟槽过深，呈现“W”状。在快速热焊时，流到深槽的熔渣来不及溢出而形成夹渣。 (3)在6点钟位置收弧过快也易产生夹渣。 1.2 气孔产生的原因 (1)盖面焊时，熔池过热，吸覆大量的周边空气。 (2)盖面焊时，焊条摆动幅度太大，熔池保护不良。 (3)根部间隙过小，容易产生根部针形气泡。 (4)焊条未在规定时间内用完或长时间暴露在空气中。 1.3 裂纹产产的原因
(1)如果施工地段起伏较大，土墩未及时垫到位，使管子处在受力状态，在焊接收弧点(尤其是6点钟位置)易出现应力裂纹。 (2)在焊接过程中，如过早松开或撤离对口器，致使熔池中的铁水未来得及凝固好，在焊接收弧处容易产生裂纹。 (3)焊工在6点钟位置采用直线熄弧等不当的收弧方法，致使熔池未填满形成弧坑而出现弧坑裂纹。 1.4 内凹产生的原因 (1)对口间隙过大。 (2)打底焊时焊条送人深度不够。 (3)焊接电流过大，热焊时在5-7点钟位置运弧太慢。 2针对易产生的缺陷所应采取的措施 根据工程用的管材和焊材要求，对每次工程要作好焊接工艺评定，编写好焊接工艺操作规程，并要求电焊工严格按焊接工艺规程要
超声波焊接的焊点，应有高的接合强度和合格的表面质量，除了表面不能有明显的挤压坑和焊点边缘的凸出以外，还应注意与上声极接触处的焊点表面情况，不允许有裂纹和局部未熔合，因此，超声波焊接的形式选择、接头设计和焊接参数选择非常重要。 一、超声波焊接特点 1) 可焊接的材料范围广，可用于同种金属材料、特别是高导电、高导热性的材料（如金、银、铜、铝等）和一些难熔金属的焊接，也可用于性能相差悬殊的异种金属材料（如导热、硬度、熔点等）、金属与非金属、塑料等材料的焊接，还可以实现厚度相差悬殊以及多层箔片等特殊结构的焊接。 2) 焊件不通电，不需要外加热源，接头中不出现宏观的气孔等缺陷，不生成脆性金属间化合物，不发生像电阻焊时易出现的熔融金属的喷溅等问题。 3) 焊缝金属的物理和力学性能不发生宏观变化，其焊接接头的静载强度和疲劳强度都比电阻焊接头的强度高，且稳定性好。 4) 被焊金属表面氧化膜或涂层对焊接质量影响较小，焊前对焊件表面准备工作比较简单。 5) 形成接头所需电能少，仅为电阻焊的5％；焊件变形小。 6) 不需要添加任何粘结剂、填料或溶剂，具有操作简便、焊接速度快、接头强度高、生产效率高等优点。超声波焊接的主要缺点是受现有设备功率的限制，因而与上声极接触的焊件厚度不能太厚，接头形式只能采用搭接接头，对接接头还无法应用。 二、超声波焊接的分类 超声波焊接分类按照超声波弹性振动能量传入焊件的方向，超声波焊接的基本类型可以分为两类：一类是振动能量由切向传递到焊件表面而使焊接界面产生
相对摩擦，这种方法适用于金属材料的焊接；另一类是振动能量由垂直于焊件表面的方向传入焊件，主要是用于塑料的焊接。常见的金属超声波焊接可分为点焊、环焊、缝焊及线焊；近年来，双振动系统的焊接和超声波对焊也有一定的应用。 （1）点焊点焊是应用最广的一种焊接形式，根据振动能量的传递方式，可以分为单侧式、平行两侧式和垂直两侧式。振动系统根据上声极的振动方向也可以分为纵向振动系统、弯曲振动系统以及介于两者之间的轻型弯曲振动系统。功率500W以下的小功率焊机多采用轻型结构的纵向振动；千瓦以上的大功率焊机多采用重型结构的弯曲振动系统；而轻型弯曲振动系统适用于中小功率焊机，它兼有上述两种振动系统的优点。 （2）环焊环焊方法如图5所示，主要用于一次成形的封闭形焊缝，能量传递采用的是扭转振动系统。焊接时，耦合杆4带动上声极5作扭转振动，振幅相对于声极轴线呈对称分布，轴心区振幅为零，边缘位置振幅最大。该类焊接方法最适合于微电子器件的封装工艺，有时环焊也用于对气密性要求特别高的直线焊缝的场合，用来代替缝焊。由于环焊的一次焊缝的面积较大，需要有较大的功率输入，因此常常采用多个换能器的反向同步驱动方式。 （3）缝焊与电阻焊中的缝焊类似，超声波缝焊实质上是由局部相互重叠的焊点形成一条连续焊缝。缝焊机的振动系统按其滚轮振动状态可分为纵向振动、弯曲振动以及扭转振动三种形式（图6）。其中最常见的是纵向振动形式，只是滚轮的尺寸受到驱动功率的限制。缝焊可以获得密封的连续焊缝，通常焊件被夹持在上下滚轮之间，在特殊情况下可采用平板式下声极。 （4）线焊它是点焊方法的一种延伸，利用线状上声极，在一个焊接循环内形成一条狭窄的直线状焊缝，声极长度就是焊缝的长度，现在可以达到150mm，这种方法最适用于金属薄箔的封口。 （5）双超声波振动系统的点焊：上下两个振动系统的频率分别为27kHz和20kHz（或15kHz），上下振动系统的振动方向相互垂直，焊接时二者作直交振动。当上下振动系统的电源各为3kW时，可焊铝件的厚度达10mm，焊点强度达到材料本身的强度。双超声波振动系统多用于集成电路和晶体管细导线的焊接，虽然焊接方法与点焊基本相同，但焊接设备复杂，要求设备的控制精度高，以便实现焊点的高质量和高可靠性焊接。
超声波焊接工艺特点 信息来源：ｗｗｗ．６６ｃｓｂ．ｃｎ发布时间：2008-01-23字号：小中大 关键字：超声波焊接超声波 超声波焊接的焊点，应有高的接合强度和合格的表面质量，除了表面不能有明显的挤压坑和焊点边缘的凸出以外，还应注意与上声极接触处的焊点表面情况，不允许有裂纹和局部未熔合，因此，超声波焊接的形式选择、接头设计和焊接参数选择非常重要。 一、超声波焊接特点 1) 可焊接的材料范围广，可用于同种金属材料、特别是高导电、高导热性的材料（如金、银、铜、铝等）和一些难熔金属的焊接，也可用于性能相差悬殊的异种金属材料（如导热、硬度、熔点等）、金属与非金属、塑料等材料的焊接，还可以实现厚度相差悬殊以及多层箔片等特殊结构的焊接。 2) 焊件不通电，不需要外加热源，接头中不出现宏观的气孔等缺陷，不生成脆性金属间化合物，不发生像电阻焊时易出现的熔融金属的喷溅等问题。 3) 焊缝金属的物理和力学性能不发生宏观变化，其焊接接头的静载强度和疲劳强度都比电阻焊接头的强度高，且稳定性好。 4) 被焊金属表面氧化膜或涂层对焊接质量影响较小，焊前对焊件表面准备工作比较简单。 5) 形成接头所需电能少，仅为电阻焊的5％；焊件变形小。
6) 不需要添加任何粘结剂、填料或溶剂，具有操作简便、焊接速度快、接头强度高、生产效率高等优点。超声波焊接的主要缺点是受现有设备功率的限制，因而与上声极接触的焊件厚度不能太厚，接头形式只能采用搭接接头，对接接头还无法应用。 二、超声波焊接的分类 超声波焊接分类按照超声波弹性振动能量传入焊件的方向，超声波焊接的基本类型可以分为两类：一类是振动能量由切向传递到焊件表面而使焊接界面产生相对摩擦，这种方法适用于金属材料的焊接；另一类是振动能量由垂直于焊件表面的方向传入焊件，主要是用于塑料的焊接。常见的金属超声波焊接可分为点焊、环焊、缝焊及线焊；近年来，双振动系统的焊接和超声波对焊也有一定的应用。 （1）点焊点焊是应用最广的一种焊接形式，根据振动能量的传递方式，可以分为单侧式、平行两侧式和垂直两侧式。振动系统根据上声极的振动方向也可以分为纵向振动系统、弯曲振动系统以及介于两者之间的轻型弯曲振动系统。功率500W以下的小功率焊机多采用轻型结构的纵向振动；千瓦以上的大功率焊机多采用重型结构的弯曲振动系统；而轻型弯曲振动系统适用于中小功率焊机，它兼有上述两种振动系统的优点。 （2）环焊环焊方法如图5所示，主要用于一次成形的封闭形焊缝，能量传递采用的是扭转振动系统。焊接时，耦合杆4带动上声极5作扭转振动，振幅相对于声极轴线呈对称分布，轴心区振幅为零，边缘位置振幅最大。该类焊接方法最适合于微电子器件的封装工艺，有时环焊也用于对气密性要求特别高的直线焊缝的场合，用来代替缝焊。由于环焊的一次焊缝的面积较大，需要有较大的功率输入，因此常常采用多个换能器的反向同步驱动方式。 （3）缝焊与电阻焊中的缝焊类似，超声波缝焊实质上是由局部相互重叠的焊点形成一条连续焊缝。缝焊机的振动系统按其滚轮振动状态可分为纵向振动、弯曲振动以及扭转振动三种形式（图6）。其中最常见的是纵向振动形式，只是滚轮的尺寸受到驱动功率的限制。缝焊可以获得密封的连续焊缝，通常焊件被夹持在上下滚轮之间，在特殊情况下可采用平板式下声极。
一、超声波金属焊接基础知识 1、原理 超声波金属焊接是利用高频振动波传递到两个需焊接的金属表面，在加压的情况下，使两个金属表面相互摩擦而形成分子层之间的熔合，其优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工；缺点是所焊接金属件不能太厚（一般小于或等于5mm）、焊点位不能太大、需要加压。 2、焊接优点： 1）、焊接材料不熔融，不脆弱金属特性。 2）、焊接后导电性好，电阻系数极低或近乎零。 3）、对焊接金属表面要求低，氧化或电镀均可焊接。 4）、焊接时间短，不需任何助焊剂、气体、焊料。 5）、焊接无火花，环保安全。 3、超声波金属焊接适用产品： 1）、镍氢电池镍氢电池镍网与镍片互熔与镍片互熔。. 2）、锂电池、聚合物电池铜箔与镍片互熔，铝箔与铝片互熔。. 3）、电线互熔，偏结成一条与多条互熔。 4）、电线与名种电子元件、接点、连接器互熔。 5）、名种家电用品、汽车用品的大型散热座、热交换鳍片、蜂巢心的互熔。 6）、电磁开关、无熔丝开关等大电流接点，异种金属片的互熔。 7）、金属管的封尾、切断可水、气密。 4、振幅参数 振幅对于需要焊接的材料来说是一个关键参数，相当于铬铁的温度，温度达不到就会熔接不上，温度过高就会使原材料烧焦或导致结构破坏而强度变差。因为每一间公司选择的换能器不同，换能器输出的振幅都有所不同，经过适配不同变比的变幅杆及焊头，能够校正焊头的工作振幅以符合要求，通常换能器的输出振幅为10—20μm，而工作振幅一般为30μm左右，变幅杆及焊头的变比同变幅杆及焊头的形状，前后面积比等因素有关，形状来说如指数型变幅、函数型变幅、阶梯型变幅等，对变比影响很大，前后面积比与总变比成正比。贵公司选用的是不同公司品牌的焊接机，最简单的方法是按已工作的焊头的比例尺寸制作，能保证振幅参数的稳定。 5、频率参数 任何公司的超声波焊接机都有一个中心频率，例如20KHz、40 KHz等，焊接机的工作频率主要由换能器（Transducer）、变幅杆（Booster）、和焊头（Horn）的机械共振频率所决定，发生器的频率根据机械共振频率调整，以达到一致，使焊头工作在谐振状态，每一个部份都设计成一个半波长的谐振体。发生器及机械共振频率都有一个谐振工作范围，如一般设定为±0.5 KHz，在此范围内焊接机基本都能正常工作.我们制作每一个焊头时，都会对谐振频率作调整，要求做到谐振频率与设计频率误差小于0.1 KHZ，如 20KHz 焊头，我们焊头的频率会控制在19.90—20.10 KHz，误差为5‰。 6、节点 焊头、变幅杆均被设计为一个工作频率的半波长谐振体，在工作状态下，两个端面的振幅最大，应力最小，而相当于中间位置的节点振幅为零，应力最大。节点位置一般设计为固定位，但通常的固定位设计时厚度要大于3mm，或者是凹槽固定，所以固定位并不是一定为零振幅，这样就会引致一些叫声和一部分的能量损失，对于叫声通常用橡胶圈同其它部件隔离，或采用隔声材料进行屏蔽，能量损失在设计振幅参数时予以考虑。 7、网纹 超声波金属焊接通常会在焊接位表面，底座表面设计网纹，网纹设计的目地在于防止金属件的滑动，尽可
二氧化碳气体保护焊焊接工艺及应用
二氧化碳气体保护焊焊接 工艺及应用 广西送变电建设公司铁塔厂
2、T形接头角焊缝试验 ①材料Q235-A，300m m×125m m×10m m，2块，不开坡口，单道焊。 ②焊接方法及焊接材料焊条电弧焊,E4303，Φ3.2mm；CO2气保焊、富氩气保焊，焊丝ER50-6，Φ1.2mm；富氩气：80%Ar+20% CO2。 ③检验内容外观检查，切取5个截面进行金相宏观检查。要求断面无裂纹，无未焊透，无未熔合缺陷。 3、T形接头角焊缝成形、飞溅试验试验条件同2.2，通过对比试验对CO2气保焊、富氩气保焊进行外观成形及飞溅大小进行评定。 焊接试验结果分析 ①从对接接头焊缝力学性能试验可知，3种焊接方法的焊接接头外观检查符合要求，RT检验均高于E级合格，焊接接头的抗拉强度以富氩气保焊最高，CO2气保焊次之，焊条电弧焊最低，这是因为富氩气保焊氧化性较少，合金元素烧损较少所致，但它们均高于母材规定的最小值。按规定的弯曲角，每个试件面弯、背弯各2个，弯曲试验合格。这说明3种焊接方法及焊接工艺的焊接接头力学性能试验合格。但富氩气保焊、CO2气保焊坡口角度较少，钝边较大，比焊条电弧生产率高，节省材料，成本低，焊接变形少。这是因为气体保护焊焊丝较细，电流密度大，熔深大，电弧穿透力强，易焊透所致。 ②从T形接头角焊缝试验可知，3种焊接方法的熔深大小分别为：富氩气保焊熔深略大于CO2气保焊，大于焊条电弧焊，每个试件的5个断面根部均未出现裂纹、未熔合、未焊透缺陷，宏观金相检验合格。
③从T形接头角焊缝飞溅、成形试验可知，富氩气保焊的飞溅较小，最大飞溅颗粒直径大小为Φ1.5mm～Φ2mm，CO2气保焊飞溅稍大，最大飞溅颗粒直径为Φ3mm～Φ4mm；富氩气保焊焊缝表面较CO2焊波纹细密，成形美观。 综上所述：三种焊接方法及焊接工艺均能满足力学性能要求及宏观金相要求。但CO2气保焊、富氩气保焊，焊丝较细，电流密度大，热量集中，电弧穿透力强，熔深大，可以减少坡口角度，增加钝边厚度，节省材料，提高劳动生率，降低焊接应力与变形。富氩气保焊较CO2气保焊成形美观，飞溅小，但成本较高。所以除了对极少数外观要求较高的焊缝采用富氩气保焊外，其余均采用CO2气保焊。 三、焊接工艺 1、焊前准备 ①清除待焊部位及两侧10～20mm范围内的油污、锈迹等污物，并在焊件表面涂上一层飞溅防粘济，在喷嘴上涂一层喷嘴防堵济。 ②将CO2气瓶倒置1～2h，使水分下沉，每隔0.5h放水1次，放2～3次。 ③根据焊接工艺试验编制焊接工艺。焊丝ER5026，Φ1.0mm，Φ 1.2mm，焊机KRII350。 ④采用左焊法。 四、焊接操作工艺 1、对接焊缝操作工艺 ①由于CO2气保焊熔深大，在板厚小于12mm时均可用工形坡口（不
超声波焊接 什么是超声波焊接？ 超声波焊是一种快捷，干净，有效的装配工艺，用来装配处理热塑性朔料配件，及一些合成构件的方法。目前被运用的朔胶制品与之间的粘结，塑胶制品与金属配件的粘结及其它非塑胶材料之间的粘结！它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术！再说明一下,超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果超声波的优点：1，节能2，无需装备散烟散热的通风装置3，成本低,效率高4，容易实现自动化生产！ 接下来说明一下1,超声波焊接机的工作原理!超声波焊接装置是通过一个电晶体功能设备将当前50/60Hz的电频转变成20KHz或40KHz的电能高频电能，供应给转换器。转换器将电能转换成用于超声波的机械振动能，调压装置负责传输转变后的机械能至超声波焊接机的焊头。焊头是将机械振动能直接传输至需压合产品的一种声学装置！！振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化，振动会在熔融状态物质到达其介面时停止，短暂保持压力可以使熔化物在粘合面固化时产生个强分子键，整个周期通常是不到一秒种便完成，但是其焊接强度却接近是一块连着的材料!!焊接：指的是广义的将两个热塑性塑料产品熔接的过程。当超音停止振动时，
固体材料熔化，完成焊接。其接合点强度接近一整块的连生材料，只要产品的接合面设计得匹配，完全密封是绝对没有什么问题的，碟合：熔化机械锁形成一个材质不同的塑料螺栓的过程。嵌入：将一个金属无件嵌入塑料产品的预留孔内。 具有强度高，成型周期短安装快速的优点！！类似于模具设计中的嵌件！ 弯曲/生成音波将配件的一部分熔化再组成一个塑料的突起部位或塑料管或其它挤出配件。这种方式的优势在于处理的快速，较小的内压，良好的外观及对材料本性的克服。点悍点焊是对没有预留也或能源控制的两个热塑塑料组件的局部焊接。点焊也能产生一个强有力的粘合构造，尤其适合一些大型配件、有突起的塑料片或浇注的热塑塑料以及那些结构复杂、难以进入接合面的产品。剪切切和封口一些有序与无序的热塑材料的超音波工艺。用这种方法密封的边缘不开裂，且没有毛边、卷边现象。纺织品/胶片的密封纺织品品及一些胶片的密封也可用到超音波。它可对胶片实行紧压合，还可对纺织品进行整洁的局部剪切与密封。缝合的同时也起到了装饰的作用。影响超音波焊接的因素说起热塑塑料的可焊接力，不能不说到超音波压合对各种树脂的要求。其最主要的因素包括聚合物结构，熔化温度、柔韧
简述常用的焊接方法及其特点 【摘要】焊接技术在现代工业中起到至关重要的作用，本文简要阐述了常用的焊接方法及其特点。 【关键词】焊接技术；特点 在人类社会步入21世纪的今天，焊接已经进入了一个崭新的发展阶段。当今世界的许多最新科研成果、前沿技术和高新技术，诸如：计算机、微电子、数字控制、信息处理、工业机器人、激光技术等，已经被广泛地应用于焊接领域，这使得焊接的技术含量得到了空前的提高，并在制造过程中创造了极高的附加值。 一、焊接的概述 焊接是被焊工件的材质（同种或异种），通过加热或加压或两者并用，并且用或不用填充材料，使工件的材质达到原子间的建和而形成永久性连接的工艺过程。 焊接过程中，工件和焊料熔化形成熔融区域，熔池冷却凝固后便形成材料之间的连接。这一过程中，通常还需要施加压力。焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。 二、焊接技术发展概况 在人类社会步入21世纪的今天，焊接已经进入了一个崭新的发展阶段。当今世界的许多最新科研成果、前沿技术和高新技术，诸如：计算机、微电子、数字控制、信息处理、工业机器人、激光技术等，已经被广泛地应用于焊接领域，这使得焊接的技术含量得到了空前的提高，并在制造过程中创造了极高的附加值。 焊接作为一种通用的共性技术，在制造业中被相当数量的企业用作关键的加工工艺，焊接直接决定着其产品质量的好坏。这些企业构成了焊接技术应用的主体。 三、常用的焊接方法及其特点 1、气焊（1）气焊的概念。气焊，英文为：oxygen fuel gas welding （简称OFW）。利用可燃气体与助燃气体混合燃烧生成的火焰为热源，熔化焊件和焊接材料使之达到原子间结合的一种焊接方法。由于所用储存气体的气瓶为压力容器、气体为易燃易爆气体，所以该方法是所有焊接方法中危险性最高的之一。（2）气焊的优点，①设备简单，移动方便，在无电力供应地区可以方便进行焊接。②可以焊接很薄的工件。③焊接铸铁和部分非铁金属时好。（3）气焊的缺点，①热
