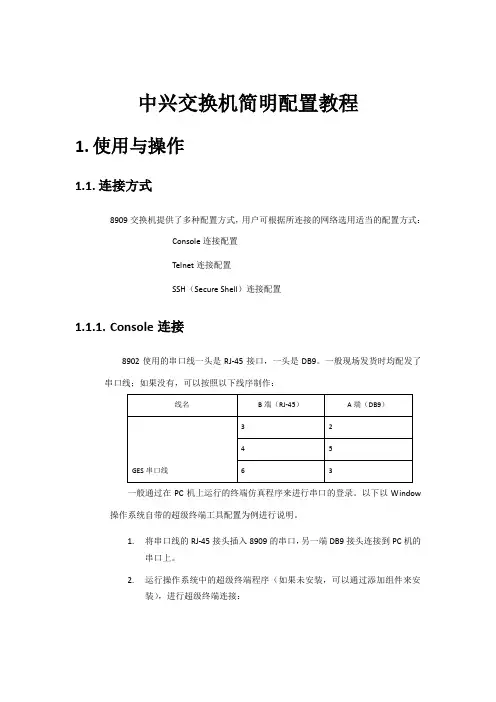

中兴交换机简明配置教程1.使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：●Console连接配置●Telnet连接配置●SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window 操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
中兴交换机简明配置教程一、登录交换机二、基本配置3. 配置 VLAN。
在交换机配置界面中，找到 "VLAN Management" 或类似的选项，在其中创建需要的 VLAN 号，并将相应的端口加入到 VLAN 中，实现不同 VLAN 间的隔离和通信。
三、常用命令1. 查看交换机的基本信息。
使用命令 "show system" 可以查看交换机的型号、版本、序列号等基本信息。
2. 查看端口状态。
使用命令 "show interface brief" 可以查看交换机各个端口的状态，包括端口编号、状态、协商状态等。
3. 查看 VLAN 配置。
使用命令 "show vlan" 可以查看交换机的VLAN 配置信息，包括 VLAN 号、名称、端口等。
4. 配置端口的 VLAN。
使用命令 "config vlan vlan-id add tagged，untagged interface interface-id" 可以将指定端口加入到指定的 VLAN 中，其中 "vlan-id" 是 VLAN 号，"interface-id" 是端口编号。
5. 配置端口的速率和双工模式。
使用命令 "config interface ethernet interface-id speed-mode {10M_HALF，10M_FULL，100M_HALF，100M_FULL，1000M_FULL，AUTO}" 可以配置指定端口的速率和双工模式。
6. 配置端口的描述。
使用命令 "config interface ethernet interface-id description description" 可以为指定端口设置描述，方便管理和区分。
四、保存配置在设置完成后，为了保证配置的持久化，在命令行界面输入 "save"命令保存配置文件。

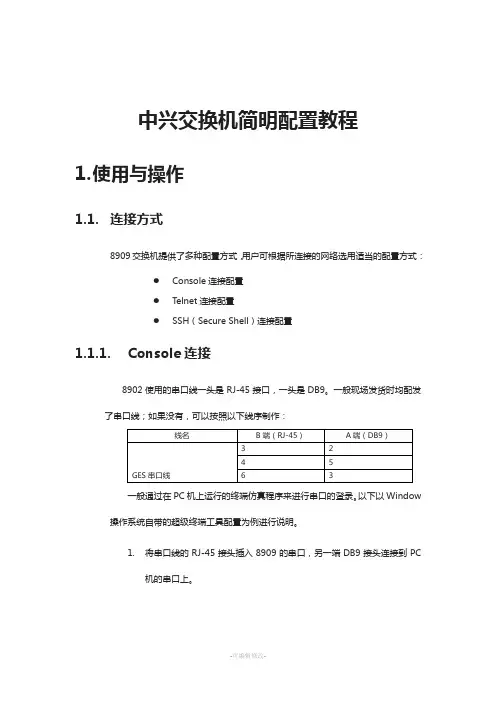

中兴交换机简明配置教程1.使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：Console连接配置Telnet连接配置SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：线名B端（RJ-45）A端（DB9）GES串口线32 45 63一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window 操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address mng-ip-address!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。

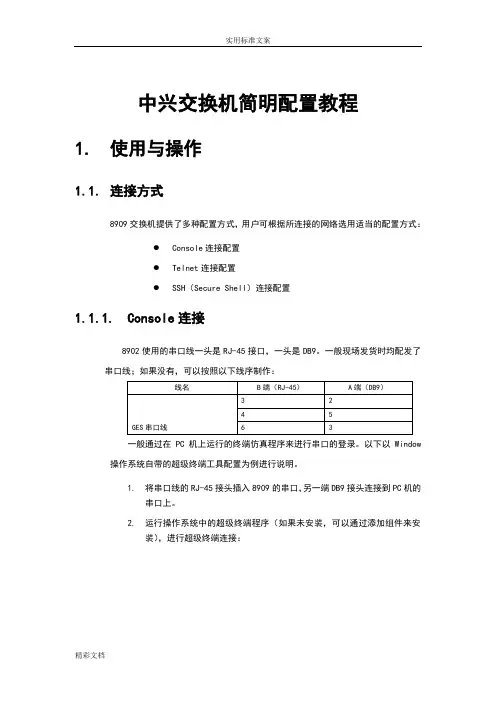

中兴交换机简明配置教程1.使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：●Console连接配置●Telnet连接配置●SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window 操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。

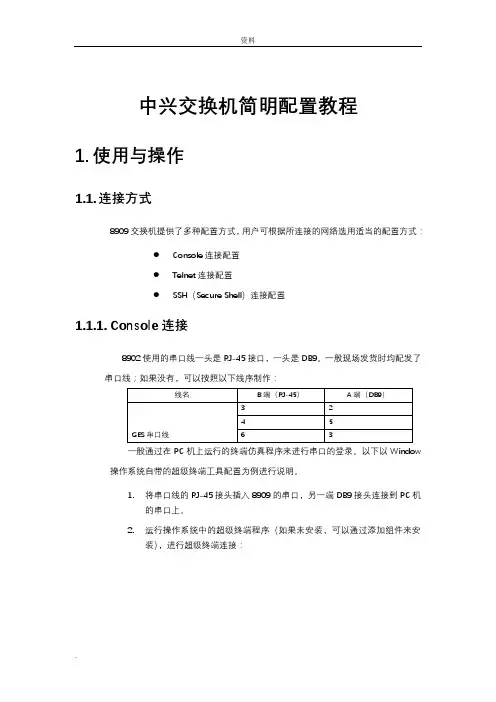

中兴交换机简明配置教程1.使用与操作1.1.连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式：●Console连接配置●Telnet连接配置●SSH（Secure Shell）连接配置1.1.1.Console连接8902使用的串口线一头是RJ-45接口，一头是DB9。
一般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。
以下以Window 操作系统自带的超级终端工具配置为例进行说明。
1.将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC机的串口上。
2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面：4.一般选择连接的串口为COM1（以实际端口为准），单击“确定”按钮出现串口端口属性的界面：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界面：6.切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。
注：enable用户初始密码为zxr101.1.2.Telnet连接●前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。
●获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M (可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机配置流程和配置命令配置流程：1.连接中兴交换机：使用网线连接中兴交换机的管理端口与电脑的网口，确保网络通畅。
2.设置电脑IP地址：将电脑的IP地址设置为与交换机的管理口在同一个网段，例如交换机管理口的IP地址是192.168.1.1，电脑IP地址可以设置为192.168.1.23.打开浏览器：打开电脑上的浏览器，通过输入交换机管理口的IP 地址进入交换机管理页面。
4. 登录交换机：输入交换机的默认用户名和密码进行登录，通常为admin/admin。
5.进入系统配置：登录成功后，进入系统配置界面，配置交换机的基本信息，例如主机名、域名等。
6.配置接口：配置交换机的各个接口，包括端口的状态、速率、双工模式等。
可以配置端口的VLAN、IP地址等信息。
7.配置VLAN：根据网络需求，配置交换机的VLAN信息，包括创建VLAN、配置VLAN端口等。
8.配置静态路由：配置交换机的静态路由，将需要进行转发的目的网络与对应的出口接口进行关联。
9.配置访问控制列表（ACL）：根据网络安全需求，配置ACL来限制特定流量的通过或禁止。
10.配置QoS：配置交换机的QoS策略，用于对网络流量进行调度和优化，以满足不同应用的需求。
11.保存配置：完成以上配置后，通过保存配置将配置信息应用到交换机中，确保配置生效。
常用的配置命令：1. system-view：进入系统视图，进行全局配置。
2. interface interface-type interface-number：进入接口视图，配置接口相关信息。
3. ip address ip-address {mask ， mask-length}：配置接口IP 地址。
4. vlan 10：创建VLAN10。
5. vlan-interface vlan 10：进入VLAN10的接口视图，进行VLAN 的相关配置。
6. vlan 10 to 20：创建VLAN10至VLAN20的VLAN。
