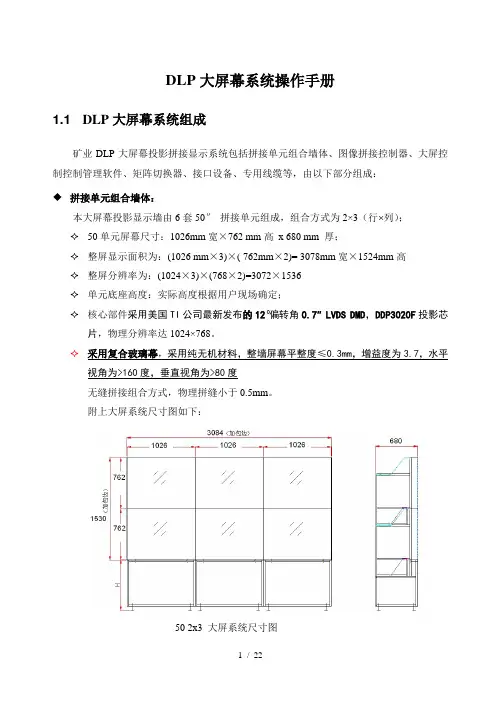

DLP大屏幕系统操作手册1.1 DLP大屏幕系统组成矿业DLP大屏幕投影拼接显示系统包括拼接单元组合墙体、图像拼接控制器、大屏控制控制管理软件、矩阵切换器、接口设备、专用线缆等，由以下部分组成：◆拼接单元组合墙体：本大屏幕投影显示墙由6套50″拼接单元组成，组合方式为2×3（行 列）；✧50单元屏幕尺寸：1026mm宽×762 mm高x 680 mm 厚；✧整屏显示面积为：(1026 mm×3)×( 762mm×2)= 3078mm宽×1524mm高✧整屏分辨率为：(1024×3)×(768×2)=3072×1536✧单元底座高度：实际高度根据用户现场确定；✧核心部件采用美国TI公司最新发布的12°偏转角0.7″ LVDS DMD，DDP3020F投影芯片，物理分辨率达1024×768。
✧采用复合玻璃幕，采用纯无机材料，整墙屏幕平整度≤0.3mm，增益度为3.7，水平视角为>160度，垂直视角为>80度无缝拼接组合方式，物理拼缝小于0.5mm。
附上大屏系统尺寸图如下：50 2x3 大屏系统尺寸图◆多屏全硬件拼接图像处理器-拼接控制器是一款性能强大的高端图像处理设备，能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。
拼接控制器采用目前最新的计算机集成技术、网络技术，并具有特有的独立PCI64/66总线传输技术，系统资源占用少，稳定可靠。
控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。
控制器采用多总线并行处理机制，能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢桢现象。
拼接控制器支持多种视频输入模式，包括复合视频（DVD 或摄像头信号），计算机视频（电脑信号VGA 或DVI ）等。
版权本出版物（包括所有照片、插图和软件）受国际版权法律的保护，保留所有权利。
未经作者书面同意，不得复制本手册及其包含的任何资料。
© 版权2022免责声明本文档中的信息如有变更，恕不另行通知。
制造商对于本文档中的内容不提供任何表述或担保，特别放弃对于适销性或特定用途适用性的任何隐含担保。
制造商保留修订本出版物和不定期更改本文档内容且无须向任何人通知此类修订或更改的权利。
商标Kensington 是 ACCO Brand Corporation 的美国注册商标，并已在其它国家（地区）注册或正在申请注册。
HDMI、HDMI标识、以及High-Definition Multimedia Interface是HDMI Licensing LLC在美国和其他国家（地区）的商标或注册商标。
MHL、HDMI标识、以及Mobile High-Definition Link是MHL licensing, LCC的商标或注册商标。
HDBaseT™和HDBaseT Alliance标志是HDBaseT Alliance的商标。
本手册中使用的所有其他产品名称分别是其各自所有者的资产，并得到公认。
版本：1DLP投影机 – 用户手册重要安全信息重要：强烈建议您在使用投影机之前仔细阅读此部分。
这些安全和使用说明可确保您安全地使用投影机许多年。
妥善保管本手册，以备日后参考。
使用的符号机器和本手册中使用的警告符号旨在提醒您危险情形。
本手册使用下面的样式来提醒您重要信息。
注意：在主题旁边提供主题的附加信息。
重要：提供不应忽视的附加信息。
小心：提醒您可能损坏机器的情形。
警告：提醒您可能损坏机器、造成危险环境或导致人员受伤的情形。
在整部手册中，OSD 菜单中的组件部分和项目以粗体显示，如此例所所示：“按遥控器上的Menu按钮打开主菜单。
”一般安全信息请勿打开机壳。
机器内没有用户可维修的部件。
如需维修，请与有资质的维修人员联系。

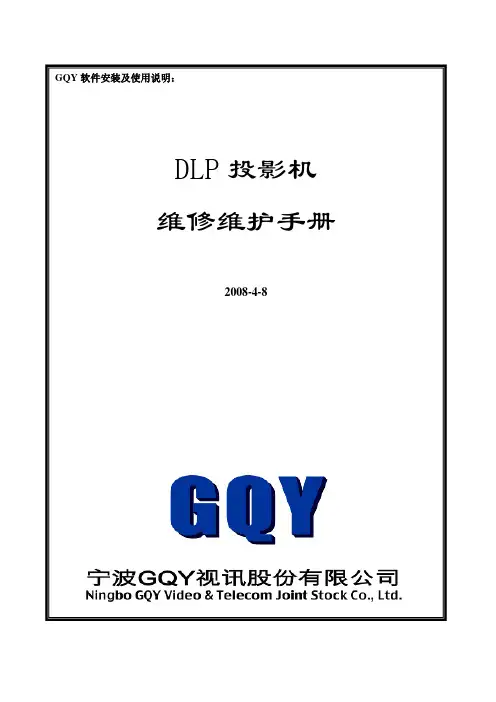

版本 02/2006GQY 软件安装及使用说明：DLP 投影机维修维护手册2008-4-8目录一．序言 3 二．投影系统的组成 4 1．机芯总成2．箱体及屏幕3．相关设备1）音视频矩阵2）RGB矩阵3）RGB分配器4）控制电脑4．大屏幕控制软件三．故障判别流程表 6 四．关键词解释及定义 9五．投影机部件及常用线缆 12 六．日常维护及保养 15一．序言本手册仅针对宁波GQY视讯股份有限公司生产的 DX及DDX 系列DLP投影机。
本手册仅针对日常故障的判别、维护方法及极少数可能出现的故障现象及原因！由于大屏幕系统是一套完整的多媒体显示体系，系统涉及计算机、视频、网络等多个领域，编制本手册的目的是为了更方便地进行用户和生产厂家之间的交流，以便能迅速地进行或安排售后服务工作，尽最大可能缩短由于系统操作失误或器件故障影响用户工作的时间。
若操作涉及擦拭、开拆、调整或更换投影机箱体的任何部件，敬请先行通知宁波GQY视讯股份有限公司售后服务中心，在专业人员指导下方可进行。
本手册包括以下主题：●投影机的组成●故障判别流程图●关键词解释及定义●线缆等附件●日常维护及保养（本手册版权归宁波GQY视讯股份有限公司所有，如有任何改动或升级，恕不另行通知）联系方式：您若有任何关于大屏幕产品及相关系统的意见或建议，烦请垂询以下电话：售后服务中心：0086-0574-********，87158105或致函：电子邮箱：nbgqy@通信地址：浙江省宁波市环城西路南段88号 315010二．投影系统的组成1．机芯总成（图1）2．箱体及屏幕（图2）3．相关设备1）音视频矩阵（图3）2）RGB矩阵（图4）3）RGB分配器（图5）4）控制电脑（图6）4．大屏幕控制软件（图7）（图8）三．故障判别流程表（表1）四．关键词解释及定义1）指示灯（工作状态），为描述方便下图中自左至右命名为指示灯（总电源）、指示灯1（power）、指示灯2（fan）、指示灯3（lamp）（图9）工作状态下的面板（图10）接口面板2）DMD Digital Micromirror Device的缩写，译作数字微镜器件。
用户手册DLP 投影仪使用产品前请阅读使用说明。
保留备用。
BU50NST-GLBU60PST-GLP/NO : SAC37813570 (2102-REV02)版权 © 2020 乐金电子（中国）有限公司版权所有。
2中文目录许可证 3开源软件提示信息 4安全预防措施 5准备工作 17安装 25遥控器 34连接设备 37规格 43标志 49故障排除 503中文许可证不同型号所支持的许可证可能会有所不同。
有关许可证的详细信息，请访问 。
HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。
本产品经过杜比实验室的许可而制造。
杜比, 杜比视界，杜比音效，杜比全景声，和双 D 符号是杜比实验室的注册商标。
有关 DTS 专利，请参阅 。
在获得 DTS Licensing Limited 许可的条件下制造。
DTS、符号、DTS 与符号同时出现、DTS 2.0 Channel、DTS 2.0+Digital Out、DTS-HD 和 DTS Virtual:X 是 DTS, Inc. 在美国和/或其他国家/地区的注册商标或商标。
© DTS, Inc. 保留所有权利。
注意• 所示的图像可能与您的投影仪有所不同。
• 投影仪的 OSD（在屏显示）可能与此手册的显示略有不同。
4中文开源软件提示信息为取得本产品内搭载的 GPL、LGPL、MPL 及其他开源证书下的源代码，请您访问 。
除源代码以外，所有相关的许可条款、免责声明和版权通知均可供下载。
LG Electronics 也可以 CD-ROM 的形式为您提供开源代码,如有需要,请发送电子邮件至******************,仅收取执行配送的费用（如介质费用、运输费和手续费）。
此报价从该产品出厂之日起，三年内有效。
此报价对收到本信息的任何人有效。

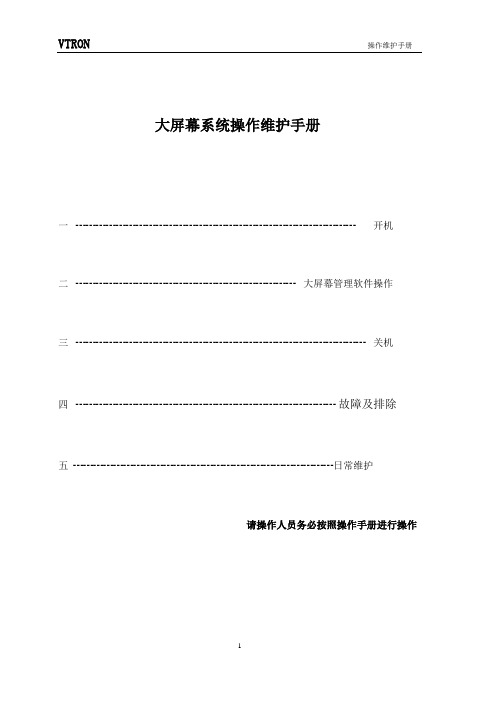

VTRON操作维护手册大屏幕系统操作维护手册一┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅开机二┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅大屏幕管理软件操作三┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅关机四┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅故障及排除五┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅日常维护请操作人员务必按照操作手册进行操作一、开机打开投影墙系统设备的所有电源开关→开D igicom图形处理器→在大屏幕控制机上用VWAS软件打开所有投影机。
（开机后等待1分钟左右投影墙会一起点亮）警告！！！在日常使用投影系统时，必须严格遵守系统使用注意事项，严禁在使用系统时突然断电，这样会引起系统的硬件和软件故障，严重的会损害系统设备！大屏幕管理软件操作1.软件的登陆双击“VW AS5 Explorer ForWeb”图标打开大屏控制软件。
1）双击VW AS控制软件图标后，进入软件的登陆界面：账号：“admin”；密码： 111111 （6个1）按“登录”即可进入管理软件菜单。
如下图选择“打开所有显示单元”2.信号的调用：在左侧的图标中，选择“”图标，然后在信号源列表中，按住“CTRL”键，把需要显示的信号通过按住鼠标左键拖到右边的模拟显示墙上，然后松开鼠标即可。
如下图：信号窗口显示的颜色是紫色的，此时，你可以对它进行放大，缩小，移动等操作，也可以同时显示多个信号窗口，即再拖放几个其他的信号源来显示。
如果想关闭其中某一个信号窗口，请在该窗口上右键，选择“关闭”，或者选择“关闭全部”来把所有的窗口都一起关掉。
如下图:选中需要在大屏投影墙上显示的模式，双击鼠标“执行”，即可将对应的信号调用到大屏投影墙上显示。
模式的添加进入模式添加属性菜单：点击模式选项，在空白处右键，选择“添加资源”填写模式名称都打上勾确定完成添加操作。
三．系统关机顺序如果系统长时间不使用可以把处理器关闭。
D L P投影机安装和维护手册SANY GROUP system office room 【SANYUA16H-版本02/2006目录 一．序言3二．投影系统的组成4 1．机芯总成 2．箱体及屏幕 3．相关设备 1）音视频矩阵 2）RGB 矩阵 3）RGB 分配器 4）控制电脑 4．大屏幕控制软件 三．故障判别流程表6 四．关键词解释及定义9 五．投影机部件及常用线缆12 六．日常维护及保养15 一．序言本手册仅针对宁波GQY 视讯股份有限公司生产的DX 及DDX 系列DLP 投影机。
本手册仅针对日常故障的判别、维护方法及极少数可能出现的故障现象及原因！GQY 软件安装及使用说明：DLP 投影机 维修维护手册2008-4-8由于大屏幕系统是一套完整的多媒体显示体系，系统涉及计算机、视频、网络等多个领域，编制本手册的目的是为了更方便地进行用户和生产厂家之间的交流，以便能迅速地进行或安排售后服务工作，尽最大可能缩短由于系统操作失误或器件故障影响用户工作的时间。
若操作涉及擦拭、开拆、调整或更换投影机箱体的任何部件，敬请先行通知宁波GQY视讯股份有限公司售后服务中心，在专业人员指导下方可进行。
本手册包括以下主题：●投影机的组成●故障判别流程图●关键词解释及定义●线缆等附件●日常维护及保养（本手册版权归宁波GQY视讯股份有限公司所有，如有任何改动或升级，恕不另行通知）联系方式：您若有任何关于大屏幕产品及相关系统的意见或建议，烦请垂询以下电话：或致函：电子邮箱：通信地址：浙江省宁波市环城西路南段88号315010二．投影系统的组成1．机芯总成（图1）2．箱体及屏幕（图2）3．相关设备1）音视频矩阵（图3）2）RGB矩阵（图4）3）RGB分配器（图5）4）控制电脑（图6）4．大屏幕控制软件（图7）（图8）三．故障判别流程表故障现象检查故障原因及排除黑屏全黑屏幕有无NoSignal字样？有检查矩阵等前级信号处理设备（图3、4）信号源故障无检查供电系统或继续检查供电故障单个屏幕查看面板上各LED灯状态（图1）1．指示灯（总电源）熄灭是市电检查1．检查电源插座是否正常更换电源插座2．检查电源线在市电插座中是否接插牢靠,无松动现象重新插接电源线或更换插座/线3．该台投影机的电源线是否与前级投影机的电源输出口接插牢靠重新插接电源线或更换开关检查4．检查投影机内电源开关是否正常更换开关5．检查电源开关连线是否良好重新连接电源开关线或更换否继续检查2．指示灯亮，指示灯1、2、3熄灭是1．检查大电源输入端电压是否正确稳定（图21）排除方法同上2．检查电源输入端是否插接到位，是否过松或可摇动重新插接或更换电线3．检查大电源的输出是否正常，有无个别输出无电压或输出超出范围更换大电源否继续检查3．指示灯、指示灯1亮，指示灯1为橙色是1．检查RGB板是否正常（图19）更换RGB板2．检查视频板是否正常（图20）更换视频板（表1）四．关键词解释及定义1）指示灯（工作状态），为描述方便下图中自左至右命名为指示灯（总电源）、指示灯1（power）、指示灯2（fan）、指示灯3（lamp）（图9）工作状态下的面板（图10）接口面板2）DMDDigitalMicromirrorDevice的缩写，译作数字微镜器件。
DLP技术的核心器件。
（图11）DMD芯片3）RGB计算机模拟图像显示的一种接口标准。
RGB口为符合该标准的图像传输接口，分公母接头两种（图12）RGB接口（母头）信号类型：模拟（表2）4）DVIDigitalInterfaceStandard的缩写，译作数字接口标准。
由DDWG（数字显示工作组）制订用于将模拟信号转换成数字信号以适应模拟和数字显示器的显示接口标准。
DVI接口分为两种，一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。
不兼容模拟信号。
另外一种是DVI-I接口，可同时兼容模拟和数字信号。
兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。
（图13）DVI-D接口（母头）（图14）DVI-I接口（母头）5）标准分辨率指投影机投出的图像原始分辨率，也叫真实分辨率和物理分辨率。
物理分辨率越高，则可接收分辨率的范围越大，则投影机的适应范围越广。
应用最多的为SVGA（分辨率800×600）和XGA（1024×768）。
6）最大分辨率指可显示输入信号的最高分辨率。
7）PAL、NTSC、SECAM世界上彩色电视主要有三种制式，即NTSC、PAL和SECAM制式。
我国采用的是PAL-D制式。
NTSC（美国全国电视标准委员会，NationalTelevisionStandardsCommittee）、PAL（逐行倒相，PhaseAlternateLine）以及SECAM（顺序传送与存储彩色电视系统，法国采用的一种电视制式，SEquentialCouleurAvecMemoire）。
8）RS232常用近距控制方式之一，使用本公司生产的DLP投影机和多数市售RGB矩阵、视频矩阵。
计算机上的COM口（D-Sub9pin）多采于RS232控制方式。
分公母接头两种。
（图15）RS232接口（母头）（表3）9）鼠标键盘延长线（图16）鼠标键盘通用接口（母头）（表4）10）水晶头/网线（图17）水晶头（表5）五．投影机部件及常用线缆（图18）TI板（图19）RGB板（图20）视频板（图21）大电源（图22）高压板（图23）灯泡（图24）隔热玻璃（图25）分色轮（图26）遥控器（图27）鼠标键盘延长线（图28）RGB15针线（图29）BNC接口视频线（图30）DVI线（图31）RGB15针转BNC线（图32）RS-232C串口线（图33）网线（图34扎带）六．常用工具细口十字螺丝刀（用于调整小镜子）十字螺丝刀（用于拆卸箱盖、外罩及机芯）内六角（用于调整机械位置及镜头）尖嘴钳（用于拆卸塑料扣）1)斜口钳（用于扎线及拆线）七．日常维护及保养为了保证投影机的正常工作，定时的检查和保养是必不可少的。
但是投影机是一种精密电子产品，它集机械、光学、液晶、电子电路技术于一体，因此在使用中要从以下几个方面加以注意：1光学系统为保证光学镜头的正常工作，应注意保持使用环境的防尘和通风散热，我们目前使用的投影机分辨率已达1024X768或800X600，也就是说每个像素只有0.02mm,灰尘颗粒足够把它阻挡。
而由于投影机DLP板充分散热一般都有专门的风扇以每分钟几十升空气的流量对其进行送风冷却，高速气流经过滤尘网后还有可能夹带微小尘粒，它们相互磨擦产生静电而吸附于散热系统中，这将对投影画面产生影响。
因此，在投影机使用环境中防尘非常重要，一定要严禁吸烟，因烟尘微粒更容易吸附在光学系统中。
因此要经常或定期清洗进风口处的滤尘网。
2灯源部分目前，大部分投影机采用UHP灯泡，投影机在运行过程中，有大量的热量产生，因此，在开机状态下严禁震动，搬移投影机，防止灯泡炸裂，停止使用后不能马上断开电源，要让机器散热完成后自动停机，在机器散热状态断电造成的损坏是投影机最常见的返修原因之一。
另外，减少开关机次数对灯泡寿命有益。
3电路部分严禁带电插拔电缆，信号源与投影机电源最好同时接地。
这是由于当投影机与信号源（如PC机）连接的是不同电源时，两零线之间可能存在较高的电位差。
当用户带电插拔信号线或其他电路时，会在插头插座之间发生打火现象，损坏信号输入电路，由此造成严重后果。
投影机在使用时，有些用户要求信号源和投影机之间有较大距离，如高速监控系统，这时相应信号电缆必须延长。
由此会造成输入投影机的信号发生衰减，投影出的画面会发生模糊拖尾甚至抖动的现象。
这不是投影机发生故障，也不会损坏机器。
解决这个问题的最好办法是在信号源后加装一个信号放大器，可以保证信号传输20米以上而没问题。
4机械部分1)机器的移动要十分注意轻拿轻放，运输注意包装防震，严防强烈的冲撞、挤压和震动。
因为强震能造成分色轮的偏移，影响放映时颜色的会聚，出现RGB颜色不重合的现象，而光学系统中的透镜，反射镜也会产生变形或损坏，影响图像投影效果，而变焦镜头在冲击下会使轨道损坏，造成镜头卡死，甚至镜头破裂无法使用。
2)切勿使用有机溶剂或挥发性溶剂，否则引起设备上的保护屏剥落或老化。
3)机器工作时，不要有物体挡住通风风扇。
4)请不要轻易拆卸整机后盖，因机箱中有高压，小心触电。
5)不可有任何金属或易燃物从任何（通风孔等）插入或掉入本设备中，否则会导致火灾或触电事故。
6)用户不可自行维修和打开机体，内部电缆零件更换尽量使用原配件。
7)如果橡胶或塑胶制品附在投影单元上一段时间后，投影设备会留下污点，从而影响画面的色泽。
8)每当系统关机切断电源后，小心的用干净的软布轻轻地擦拭显示屏幕，因为显示屏幕表面很容易被擦伤，所以不可用坚硬的劣质的东西擦拭显示屏幕表面，更不可乱用化学清洁剂。
5电源部分1)使用后，先使投影机冷却。
2)电源开关的开/关动作时间务必大于30秒，否则灯泡可能无法点亮。
3)投影机使用时，如发现异常情况，先拔掉电源。
4)注意电源电压的标称值，机器的地线和电源极性。
5)在切断电源拔出插头时，不可拉拔电源线，确定抓住插头拔出切断电源，如果拉拔电源线，可能损坏电源线，并引发火灾或者说触电事故。
6)不可用湿手去插/拔电源，否则会导致触电事故。
7)如果有灰尘和污垢沉积在电源插头的簧片上，请擦干净插头上的污物，否则会由于电源插头的绝缘能力降低而引发火灾。
8)在切断电源并拔出插头后进行维修，否则可能会有触电危险。
9)如果设备被放置很长时间了再用，请先清理里面的灰尘，否则可能会引起火灾或触电事故。
10)当设备长期放置不用时，为确保安全，务必切断电源拔出插头。
11)如果是用遥控来切断电源时，设备仍处在待机状态，请注意防火防电。
6使用环境1)投影机使用时要远离水或潮湿的地方，否则可能引发触电或火灾，而且显示屏幕也可能碎裂。
2)投影机使用需远离热源（如发热器等），如果设备内的温度升高，可能会导致火灾的发生。
3)不可将本设备裸置在风或雨中，否则显示幕会被风吹落而发生意外，雨水会引起火灾或触电事故发生。
4)不可将本设备裸置在油烟、蒸汽、灰尘多环境中，否则可能引发火灾或触电事故。
5)不可在室外使用本设备，本设备完全按照室内使用来设计，室外使用会导致火灾或触电事故的发生。
以上以DDR系列投影机为例介绍了一些投影机使用中的要点，用户切不可擅自开机检查，机器内没有用户可自行维护的部件，并且投影机内的高压器件有可能对人身造成严重伤害。
任何维护与保养应由熟悉有关本设备必要防范措施的人员来进行。
