《模具概论》讲义一.内容简介：作为材料成形及控制专业与机械设计制造及自动化专业的接口，模具是现代制造业最活跃的地带之一。
为了适应教学改革的需要，在机械设计制造及其自动化专业开设《模具概论》课程，简要介绍各种常用成形工艺及相应模具的知识，有利于学生拓宽视野、增强适应能力，更好地满足各种工程实际需求。
二.课程目标：1. 了解常用材料的成型工艺及成形过程；2. 了解成形工艺对工业产品设计的要求；3. 了解与模具有关的概念；4. 了解典型模具的结构、原理及设计制造要点；5. 了解模具CAD/CAM知识。
三.内容安排：第一章绪论（1学时）1冲压工艺与冲模（7学时）6. 冲压加工简论7. 冲压模具概述8. 车身冲压模具9. 连续模具2塑料工艺与塑模（7学时）10. 塑料加工简论11. 塑料模具概述12. 注射成型模具13. 压制、吹塑、吸塑、挤出模具3铸造工艺与铸型（7学时）14. 铸造加工简论15. 砂型铸造与铸型16. 压力铸造与压型（压铸模）17. 熔模铸造、金属型铸造、低压铸造与离心铸造4其它成型工艺与模具（2学时）18. 锻压工艺与锻模19. 橡胶工艺与橡胶模20. 玻璃工艺与玻璃模具21. 陶瓷工艺与陶瓷模具四.推荐参考资料：1《压铸模设计》伍建国屈华昌机械工业出版社出版 1995.102《压力铸造技术》李仁杰主编国防工业出版社出版 1996.73 李志刚等. 模具CAD/CAM. 北京：机械工业出版社，19954严寿康等. 冲压工艺及冲模设计. 北京：国防工业出版社，19965 邓文英. 金属工艺学. 北京：高等教育出版社，19916 李硕本. 冲压工艺学. 北京：机械工业出版社，19827 李秦蕊. 塑料模具设计. 陕西：西北工业大学出版社，19888 该手册编写组. 塑料模具设计手册. 北京：机械工业出版社，19821绪论一.零件的加工方法1.去除毛坯上多余材料的加工（去除加工）①传统的切削加工：车、铣、刨、磨、钻和镗等；②特种加工：电火花加工、线切割加工、超声波加工、激光加工、电子束与离子束加工、电化学加工等。
模具设计概论精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】模具设计概论第一章、冲压加工概述与冲压设备一、什么是冷冲压？冷冲压分为哪两类？答：⑴冷冲压是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状、尺寸和性能的零件的加工方法。
⑵冷冲压概括起来可以分为分离工序和变形工序两大类二、什么是分离工序和变形工序？答：分离工序是将冲压件或毛坯沿一定的轮廓相互分离；变形工序是在材料不产生破坏的前提下使毛坯发生塑性变形，形成所需的形状及尺寸的制件。
三、常用的冷冲压设备有哪些？曲柄压力机的工作原理是什么？答：⑴在冷冲压生产中，为了适应不同的冲压工作需要，所采用的设备为各种不同类型的压力机。
压力机的类型很多，按传动方式的不同可以分为机械压力机和液压压力机两大类。
⑵工作原理、详细见课本4—5页。
四、什么是双点压力机？什么是双动压力机？答：⑴按连杆的数目分，可以分为单点、双点和四点压力机。
双点压力机是指有两个连杆的压力机。
⑵按滑块的数目分，可以分为单动压力机、双动压力机三动压力机等，其中有两个滑块的压力为双动压力机。
五、设计模具需要考虑压力机的哪些技术参数？答：（压力机的主要技术参数是反映一台压力机的工艺性能、所能加工的零件的尺寸范围以及生产率等的指标，也是模具设计中选择冲压设备、确定模具结构的重要依据）主要包括：①标称压力（公称压力）②滑块行程③滑块每分钟行程次数④压力机的装模高度⑤压力机工作台面尺寸⑥漏料孔尺寸⑦模柄孔尺寸⑧压力机的电动机功率。
第二章、冲裁工艺一、冲裁的概念？答：使板料分离的冲压工艺称为冲裁。
二、冲裁过程可分为哪几个变形过程？答：①弹性变形过程②塑性变形过程③剪裂阶段。
三、冲裁件的断面有哪几个特征？答：冲裁件的断面有四个特征区：①圆角带：又称榻角，产生在板料不与凸模或凹模相接触的一面，是由于板料受弯曲、拉伸作用而形成的。
冲压模具设计（模具设计与制造专业教材）(25.00) 第一章冲裁模设计§1—1冲裁过程分析及冲裁模的分类§1—2典型冲裁模的结构分析§1—3凸凹模间隙及刃口尺寸的计算§1—4冲裁件的工艺性及排料§1—5冲裁力和压力中心的计算§1—6冲裁模主要零部件的结构设计§1—7小孔冲裁模§1—8整修及整修模§1—9精密冲裁§1—10非金属材料的冲裁§1—11硬度合金冲裁模第二章弯曲模设计§2—1弯曲变形的过程及变形特点§2—2最小弯曲半径§2—3弯曲件的回弹§2—4弯曲模的结构与设计第三章拉深模设计§3—1拉深的变形过程及变形特点§3—2拉深模的结构和设计§3—3其他拉深方法第四章其他冲压成型及模具§4—1胀形与胀形模§4—2翻边与翻边模§4—3缩口及缩口模§4—4旋压与校形第五章冷挤压及模具简介§5—1冷挤压的分类及特点§5—2冷挤压模具第六章简易冲模§6—1锌基合金冲模§6—2聚氨酯橡胶冲模§6—3薄板冲模第七章冲模上的自动装置§7—1冲压自动化与自动模§7—2自动送料装置§7—3自动出料装置§7—4自动检测与保护装置§7—5应用实例及设计要点第八章冲模寿命及冲模材料§8—1冲压模具寿命§8—2冲压模具材料第九章冲压生产及冲模的安全措施成型模具设计（模具设计与制造类）(23.00) 第一章塑料成型方法(9)§1—1注射成型(9)§1—2压缩成型(13)§1—3挤出成型(14)§1—4其他成型工艺简介(16)§1—5塑料制品的工艺性(18)第二章塑料成型模具基本结构及零部件设计(30)§2—1塑料成型模具的分类及基本结构(30)§2—2成型零件设计(31)§2—3导向和支撑零件设计(52)§2—4加热和冷却装置设计(56)第三章塑料注射模设计(61)§3—1塑料注射模概述(61)§3—2模具与注射机的关系(63)§3—3浇注系统设计(69)§3—4侧向分型与抽芯机构设计(88)§3—5推出机构设计(104)§3—6热固性塑料注射模(119)§3—7塑料注射模结构示例(122)§3—8注射模的设计程序(130)第四章压缩模及压注模设计(131)§4—1压缩模概述(131)§4—2压缩模设计(133)§4—3热固性塑料压注模设计(147)第五章挤出机头设计(153)§5—1挤出机头概述(153)§5—2管材挤出机头设计(154)§5—3异型材挤出机头设计(158)§5—4吹塑薄膜机头设计(160)第六章气动成型模具设计(163)§6—1真空成型模具设计(163)§6—2压缩空气成型模具设计(165)§6—3中空吹塑模具设计(166)第七章塑料模材料(169)§7—1塑料模的工作条件及对材料的要求(169)§7—2塑料模常用材料及发展(170)第八章塑料模CAD/CAE/CAM简介(172)附表1塑料及树脂缩写代号(GB/T 1844 3—1995)(176) 附表2常用热塑性塑料的主要技术指标(179)附表3常用热固性塑料的主要技术指标(182)附表4常见注射成型塑料制品的缺陷及原因分析(187)。

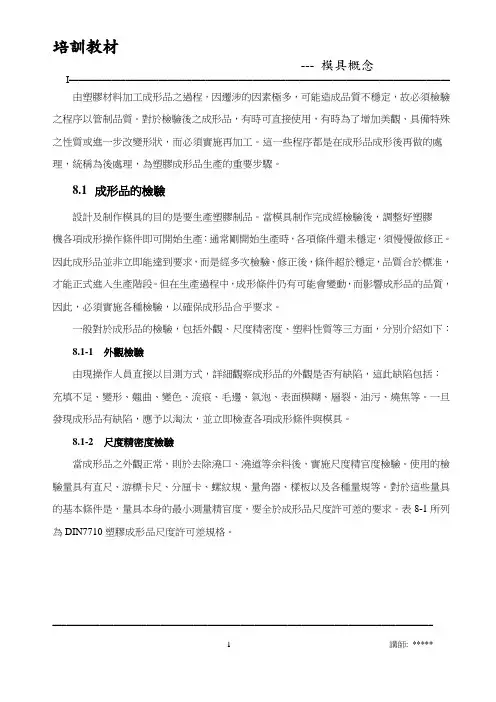

I================================================================================= 由塑膠材料加工成形品之過程，因遷涉的因素極多，可能造成品質不穩定，故必頇檢驗之程序以管制品質。
對於檢驗後之成形品，有時可直接使用，有時為了增加美觀、具備特殊之性質或進一步改變形狀，而必頇實施再加工。
這一些程序都是在成形品成形後再做的處理，統稱為後處理，為塑膠成形品生產的重要步驟。
8.1成形品的檢驗設計及制作模具的目的是要生產塑膠制品。
當模具制作完成經檢驗後，調整好塑膠機各項成形操作條件即可開始生產：通常剛開始生產時，各項條件還未穩定，頇慢慢做修正。
因此成形品並非立即能達到要求，而是經多次檢驗、修正後，條件超於穩定，品質合於標准，才能正式進入生產階段。
但在生產過程中，成形條件仍有可能會變動，而影響成形品的品質，因此，必頇實施各種檢驗，以確保成形品合乎要求。
一般對於成形品的檢驗，包括外觀、尺度精密度、塑料性質等三方面，分別介紹如下：8.1-1外觀檢驗由現操作人員直接以目測方式，詳細觀察成形品的外觀是否有缺陷，這此缺陷包括：充填不足、變形、翹曲、變色、流痕、毛邊、氣泡、表面模糊、層裂、油污、燒焦等。
一旦發現成形品有缺陷，應予以淘汰，並立即檢查各項成形條件與模具。
8.1-2尺度精密度檢驗當成形品之外觀正常，則於去除澆口、澆道等余料後，實施尺度精官度檢驗。
使用的檢驗量具有直尺、游標卡尺、分厘卡、螺紋規、量角器、樣板以及各種量規等。
對於這些量具的基本條件是，量具本身的最小測量精官度，要全於成形品尺度許可差的要求。
表8-1所列為DIN7710塑膠成形品尺度許可差規格。
=================================================================================I=================================================================================表8-1塑膠成形品尺度許可差（a）直接取決於模具的尺度許可差單位：mm=================================================================================I================================================================================= （b）非直接取決於模具的尺度許可差單位：mm=================================================================================I=================================================================================影響成形品尺度精密度的因有：（1）與模具有關的因素：包括模具設計、模具制作精密度、模具材料選用及模具是否磨損等。
模具设计概论Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】模具设计概论第一章、冲压加工概述与冲压设备一、什么是冷冲压冷冲压分为哪两类答：⑴冷冲压是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状、尺寸和性能的零件的加工方法。
⑵冷冲压概括起来可以分为分离工序和变形工序两大类二、什么是分离工序和变形工序答：分离工序是将冲压件或毛坯沿一定的轮廓相互分离；变形工序是在材料不产生破坏的前提下使毛坯发生塑性变形，形成所需的形状及尺寸的制件。
三、常用的冷冲压设备有哪些曲柄压力机的工作原理是什么答：⑴在冷冲压生产中，为了适应不同的冲压工作需要，所采用的设备为各种不同类型的压力机。
压力机的类型很多，按传动方式的不同可以分为机械压力机和液压压力机两大类。
⑵工作原理、详细见课本4—5页。
四、什么是双点压力机什么是双动压力机答：⑴按连杆的数目分，可以分为单点、双点和四点压力机。
双点压力机是指有两个连杆的压力机。
⑵按滑块的数目分，可以分为单动压力机、双动压力机三动压力机等，其中有两个滑块的压力为双动压力机。
五、设计模具需要考虑压力机的哪些技术参数答：（压力机的主要技术参数是反映一台压力机的工艺性能、所能加工的零件的尺寸范围以及生产率等的指标，也是模具设计中选择冲压设备、确定模具结构的重要依据）主要包括：①标称压力（公称压力）②滑块行程③滑块每分钟行程次数④压力机的装模高度⑤压力机工作台面尺寸⑥漏料孔尺寸⑦模柄孔尺寸⑧压力机的电动机功率。
第二章、冲裁工艺一、冲裁的概念答：使板料分离的冲压工艺称为冲裁。
二、冲裁过程可分为哪几个变形过程答：①弹性变形过程②塑性变形过程③剪裂阶段。
三、冲裁件的断面有哪几个特征答：冲裁件的断面有四个特征区：①圆角带：又称榻角，产生在板料不与凸模或凹模相接触的一面，是由于板料受弯曲、拉伸作用而形成的。
材料塑性越好，凸、凹模之间的间隙越大，形成的榻角也就越大。
