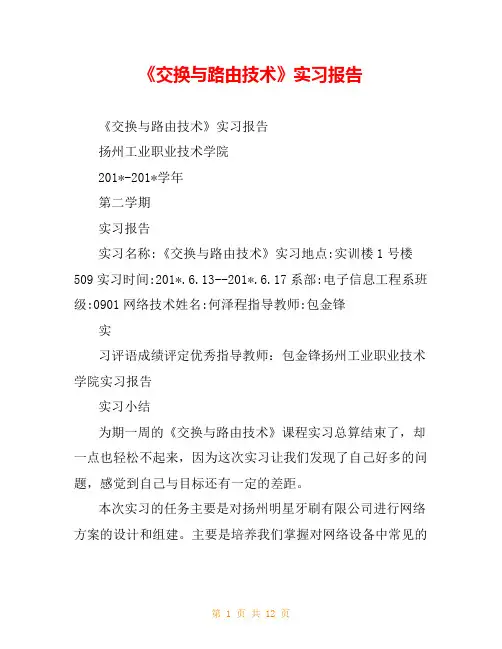

《交换与路由技术》实习报告《交换与路由技术》实习报告扬州工业职业技术学院201*-201*学年第二学期实习报告实习名称:《交换与路由技术》实习地点:实训楼1号楼509实习时间:201*.6.13--201*.6.17系部:电子信息工程系班级:0901网络技术姓名:何泽程指导教师:包金锋实习评语成绩评定优秀指导教师:包金锋扬州工业职业技术学院实习报告实习小结为期一周的《交换与路由技术》课程实习总算结束了,却一点也轻松不起来,因为这次实习让我们发现了自己好多的问题,感觉到自己与目标还有一定的差距。
本次实习的任务主要是对扬州明星牙刷有限公司进行网络方案的设计和组建。
主要是培养我们掌握对网络设备中常见的交换机和路由器配置以及对我们平常一些所学知识的灵活运用。
实习是按照小组制进行的,因为时间的原因,每两小组合作共同实习。
但是在此之前,我们各自小组都先制定出一个方案,最后合作实习的时候再共同商讨出一个方案。
实习第一天包老师首先给我们本次的实习做了一些简要的说明,以及对实习做了一个安全教育,以及实习的计划等等,接下来我们就开始了本次实习的任务。
俗话说:磨刀不误砍柴工。
要想做好任何事,就必须事先做好计划。
所以我们小组一开始就先指定了本组的计划以及一些分工。
前期我们需要对企业进行网络需求分析以及网络拓扑图的绘制,以及制作设备清单等等。
因为实际计划的改变,我们1、4小组利用了另外两天的空余时间来完成了实习的任务。
可以说每一次的实习都是一次收获,它会让我们发现好多自身存在的不足。
这次的实习也不例外,暴露出我们存在的许多问题。
首先我们文案设计、文档处理这一块始终不尽如人意,这一点我们也比较惭愧,作为计算机专业的学生,连WORD文档都处理不好,扬州工业职业技术学院实习报告实在有点说不过去,不仅仅是老师对我们不满意,就连我们自己都不满意,所以我想在学习一些专业知识的同时还要注重应用基础。
再者,就是专业知识掌握不熟练。
之前可能上课的时候讲完一个知识点我们都会做一个简单的实验,以巩固我们所学的知识,但那个实验很简单,可能也因此我们便有点飘飘然,自我感觉良好了。
6.子网掩码255.255.255.0代表网络地址前24位为网络地址,后8位为主机地址,即C类地址。
255.255.255.248表示主机位数为3位,所以容纳主机数量为2∧3-2=6台。
A类网络的子网号为16位,代表在原有的A类网络基础上划分了子网;B类网络的子网号为8为,代表若干个B类网络汇聚成超网。
不是一个有效的子网掩码,因为掩码要求连续的1或者0,255.255.0.255出现不连续的1,不符合要求。
8.D,D(考核的是最长匹配原则)9.B10.B类IP地址,根据子网掩码,IP1的子网地址为177.24.32.0/22,主机号为二进制IP1地址的后10位。
IP2的子网地址为177.234.36.0/22,主机号为二进制IP2地址的后10位。
通过判断IP1与IP2的子网地址,它们不属于同一个子网。
11.D,B12.B (11题与12题考核的时自动专用IP地址APIPA,当主机无法从DHCP处自动获得IP,操作系统会给本机分配一个APIPA)13.生产部:202.117.66.1-126,255.255.255.128开发部:202.117.66.129-190,255.255.255.192生产部:202.117.66.193-222,255.255.255.224财务部:202.117.66.225-254 255.255.255.224(生产部与财务部可以互换)14.可以PING通,因为PC1与PC2属于同一个网络或者子网,不涉及跨网络通信,无需配置网关。
不可以PING通,因为修改了IP后,PC1与PC2不属于同一个网络或者子网,为跨网络通信,需要网关转发数据包,在没有配置网关的情况下主机无法将跨网络的数据包送出,所以不能PING通。
在不更改IP和掩码的情况下实现跨网段通信,只需配置PC1与PC2的网关,网关地址为它们任一个IP地址即可,有了网关地址,主机可以将跨网络数据包送到网关处由网关负责转发。
5.1为什么说IP是一种网际协议?IP实现链接在不同传输网络上的终端之间的通信基础是什么?答:IP用于解决的是属于两个不同网络的终端之间的通信问题。
技术基础体现在以下几个方面:独立于传输网络的分组形式和地址格式;构建由源和目的终端及路由器组成的传输路径;IpoverX技术连接在传输网络X上的当前跳至下一跳的IP分组传输过程。
5.2为路由器接口分配地址的用处,是在组建大中型的局域网,满足下级设备互联,同级设备通信。
5.3作为中间系统,转发器、网桥、路由器和网关都有何区别?答:中间设备又称为中间系统或中继(relay)系统。
物理层中继系统:转发器(repeater)。
数据链路层中继系统:网桥或桥接器(bridge)。
网络层中继系统:路由器(router)。
网桥和路由器的混合物:桥路器(brouter)。
网络层以上的中继系统:网关(gateway)。
5.3转发器一层设备,其实就是中继器,它是用来将信号放大的,远距离传输时,信号会衰减,所以需要加一个中继器,这样可以传输的更远。
网桥二层设备,网桥具有学习功能,它可以根据第二层地址mac来转发帧,在数据通过网桥时,网桥会根据mac来决定是否转发。
路由器三层设备,可以根据IP地址进行路径选择和包交换。
主要用来路由选择。
5.4(百度不到,硬着头皮写的。
希望有更好答案跟我交流)网桥(Bridge)是一种在链路层实现局域网互连的存储转发设备。
网桥从一个局域网接收MAC帧,拆封、校对、校验之后,按另一个局域网的格式重新组装,发往它的物理层。
由于网桥是链路层设备,因此不处理数据链路层以上层次协议所加的报头。
ATM所使用的信元网桥无法识别和封装为mac帧,因而无法实现其互连。
5.5路由器与网桥的区别(文库)1.工作层次不同2.端口配置不同网桥俩个局域网端口超过俩个端口的网桥叫交换机。
路由器:局域网和广域网端口3.用途不同网桥唯一的作用是把被许多正在共享的物理网络分割成多个小部分,一次来减少广播风暴,而路由器是在拆分不同子网后,通过网络协议又可进行互相通信,即便是不同网络4.适用范围不同网桥:同一局域网不同子网路由器:不同局域网子网,不同网络5.智能化程度不同网桥共作在数据链路层,不能理解任何网络协议一条链路路由器多个路由,支持各协议6.可管理性不同网桥纯物理硬件,不具有可管理性路由器:软件和硬件5.5 解释路由器和网桥的主要区别。
路由交换技术详解与实践
路由交换技术是一种在计算机网络中实现数据包转发的机制。
它通过路由器来实现数据包的选择性传递和转发,使得数据能够按照预定的路径快速准确地传递。
路由交换技术的详细原理如下:
1. 路由器选择最佳路径:当路由器接收到一个数据包时,它会根据预先设置的路由表来选择下一跳的路径。
路由表中包含了网络拓扑信息,以及相应的目的地址和出口接口。
根据这些信息,路由器可以选择最佳的路径来转发数据包。
2. 数据包转发:当路由器选择了下一跳路径后,它会根据目的地址将数据包发送到该路径上的下一个路由器。
在转发过程中,路由器会检查数据包的目的地址,并根据路由表中的信息来确定下一跳路径。
3. 数据包到达目的地:当数据包按照预定的路径传递后,它最终会到达目的地,并被目的主机接收和处理。
实践方面,路由交换技术在现代计算机网络中得到广泛应用。
以下是一些实践中常见的应用场景:
1. 互联网:互联网是由大量的路由器组成的复杂网络,它通过路由交换技术来实现数据的传输和路由选择。
2. 企业网络:企业网络通常由多个子网络组成,通过路由交换
技术来连接这些子网络,实现数据的快速传递。
3. 数据中心:在大规模的数据中心网络中,路由交换技术可以帮助数据包按照最佳路径进行传输,提高数据中心的性能和可靠性。
总而言之,路由交换技术通过路由器来实现网络中数据包的转发和路由选择,使得数据能够按照最佳路径快速准确地传递。
在实践中,它被广泛应用于互联网、企业网络和数据中心等各种网络环境中。
5.1为什么说IP是一种网际协议?IP实现链接在不同传输网络上的终端之间的通信基础是什么?答:IP用于解决的是属于两个不同网络的终端之间的通信问题。
技术基础体现在以下几个方面:独立于传输网络的分组形式和地址格式;构建由源和目的终端及路由器组成的传输路径;IpoverX技术连接在传输网络X上的当前跳至下一跳的IP分组传输过程。
5.2为路由器接口分配地址的用处,是在组建大中型的局域网,满足下级设备互联,同级设备通信。
5.3作为中间系统,转发器、网桥、路由器和网关都有何区别?答:中间设备又称为中间系统或中继(relay)系统。
物理层中继系统:转发器(repeater)。
数据链路层中继系统:网桥或桥接器(bridge)。
网络层中继系统:路由器(router)。
网桥和路由器的混合物:桥路器(brouter)。
网络层以上的中继系统:网关(gateway)。
5.3转发器一层设备,其实就是中继器,它是用来将信号放大的,远距离传输时,信号会衰减,所以需要加一个中继器,这样可以传输的更远。
网桥二层设备,网桥具有学习功能,它可以根据第二层地址mac来转发帧,在数据通过网桥时,网桥会根据mac来决定是否转发。
路由器三层设备,可以根据IP地址进行路径选择和包交换。
主要用来路由选择。
5.4(百度不到,硬着头皮写的。
希望有更好答案跟我交流)网桥(Bridge)是一种在链路层实现局域网互连的存储转发设备。
网桥从一个局域网接收MAC帧,拆封、校对、校验之后,按另一个局域网的格式重新组装,发往它的物理层。
由于网桥是链路层设备,因此不处理数据链路层以上层次协议所加的报头。
ATM所使用的信元网桥无法识别和封装为mac帧,因而无法实现其互连。
5.5路由器与网桥的区别(文库)1.工作层次不同2.端口配置不同网桥俩个局域网端口超过俩个端口的网桥叫交换机。
路由器:局域网和广域网端口3.用途不同网桥唯一的作用是把被许多正在共享的物理网络分割成多个小部分,一次来减少广播风暴,而路由器是在拆分不同子网后,通过网络协议又可进行互相通信,即便是不同网络4.适用范围不同网桥:同一局域网不同子网路由器:不同局域网子网,不同网络5.智能化程度不同网桥共作在数据链路层,不能理解任何网络协议一条链路路由器多个路由,支持各协议6.可管理性不同网桥纯物理硬件,不具有可管理性路由器:软件和硬件5.5 解释路由器和网桥的主要区别。
路由与交换技术路由与交换技术是现代网络中不可缺少的要素,在目前的网络中,路由器和交换机可以说是通过有效组织网络的重要组件,它们能够帮助网络管理者更加有效地控制网络流量,保证网络的安全,同时也提高网络的性能。
路由技术是一项基于IP网络协议的技术,它的作用是通过一系列的数据包路由计算和分析,来实现数据的定向传输,让数据能够更有效的被定向传输到指定的网络设备或者目的地。
路由技术的实现需要由一个物理路由器来完成,这种路由器可以被称作路由器,它通常使用在网络的核心位置,并且通过一定的协议来实现数据的传输,比如Router Protocol (RIP), Open Shortest Path First (OSPF)Border Gateway Protocol (BGP)等。
交换技术是一项基于数据链路层协议的技术,它的功能是将网络中的所有数据进行中继,并分发到指定的设备上,比如交换机可以将一个网络中的数据传输给一个或多个网络设备。
与路由技术不同,它不需要任何特定的协议来实现,而是使用一些简单的逻辑概念,来实现数据传输,例如传输数据通过地址,端口号,组播等等。
路由和交换技术可以说是实现网络设备之间通信的有效机制。
它们两者在网络结构中都起着重要的作用,路由器用于网络的路径计算,交换机用于网络的数据传输。
目前网络的规模越来越大,网络的复杂度也越来越高,因此路由与交换技术也得到了进一步完善,可以更好地满足网络服务的要求。
现代网络中路由和交换技术的实现,主要集中在网络中的三个层次:物理层,链路层和网络层。
物理层主要负责数据的传输,比如通过使用线缆,光缆,无线等通信媒介,实现数据的传输。
链路层主要是定义了数据传输的方式,例如以太网,无线局域网,令牌环等;而网络层的主要作用是实现路由和交换技术,以实现数据的定向传输。
传统的路由技术是基于IP网络协议,使用一个中心路由来监控整个网络的流量,但随着网络技术的发展,传统的路由技术已经不能满足现今网络中的需求,因此出现了边缘路由技术,边缘路由技术不同于传统的路由技术,它可以直接路由到指定的网络设备,而不用通过中心路由器,可以大大降低网络的延时,同时也提高了网络的安全性。

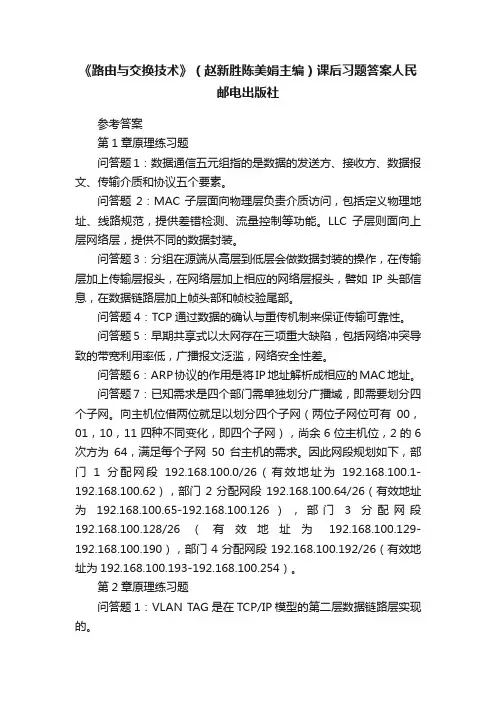

《路由与交换技术》(赵新胜陈美娟主编)课后习题答案人民邮电出版社参考答案第1章原理练习题问答题1:数据通信五元组指的是数据的发送方、接收方、数据报文、传输介质和协议五个要素。
问答题2:MAC子层面向物理层负责介质访问,包括定义物理地址、线路规范,提供差错检测、流量控制等功能。
LLC子层则面向上层网络层,提供不同的数据封装。
问答题3:分组在源端从高层到低层会做数据封装的操作,在传输层加上传输层报头,在网络层加上相应的网络层报头,譬如IP头部信息,在数据链路层加上帧头部和帧校验尾部。
问答题4:TCP通过数据的确认与重传机制来保证传输可靠性。
问答题5:早期共享式以太网存在三项重大缺陷,包括网络冲突导致的带宽利用率低,广播报文泛滥,网络安全性差。
问答题6:ARP协议的作用是将IP地址解析成相应的MAC地址。
问答题7:已知需求是四个部门需单独划分广播域,即需要划分四个子网。
向主机位借两位就足以划分四个子网(两位子网位可有00,01,10,11四种不同变化,即四个子网),尚余6位主机位,2的6次方为64,满足每个子网50台主机的需求。
因此网段规划如下,部门1分配网段192.168.100.0/26(有效地址为192.168.100.1-192.168.100.62),部门2分配网段192.168.100.64/26(有效地址为192.168.100.65-192.168.100.126),部门3分配网段192.168.100.128/26(有效地址为192.168.100.129-192.168.100.190),部门4分配网段192.168.100.192/26(有效地址为192.168.100.193-192.168.100.254)。
第2章原理练习题问答题1:VLAN TAG是在TCP/IP模型的第二层数据链路层实现的。
问答题2:GVRP可以实现VLAN的动态注册,使得交换机之间可以互相交换VLAN配置信息,提供了交换机上VLAN的动态管理。
参考答案第1章原理练习题问答题1:数据通信五元组指的是数据的发送方、接收方、数据报文、传输介质和协议五个要素。
问答题2:MAC子层面向物理层负责介质访问,包括定义物理地址、线路规范,提供差错检测、流量控制等功能。
LLC子层则面向上层网络层,提供不同的数据封装。
问答题3:分组在源端从高层到低层会做数据封装的操作,在传输层加上传输层报头,在网络层加上相应的网络层报头,譬如IP头部信息,在数据链路层加上帧头部和帧校验尾部。
问答题4:TCP通过数据的确认与重传机制来保证传输可靠性。
问答题5:早期共享式以太网存在三项重大缺陷,包括网络冲突导致的带宽利用率低,广播报文泛滥,网络安全性差。
问答题6:ARP协议的作用是将IP地址解析成相应的MAC地址。
问答题7:已知需求是四个部门需单独划分广播域,即需要划分四个子网。
向主机位借两位就足以划分四个子网(两位子网位可有00,01,10,11四种不同变化,即四个子网),尚余6位主机位,2的6次方为64,满足每个子网50台主机的需求。
因此网段规划如下,部门1分配网段192.168.100.0/26(有效地址为192.168.100.1-192.168.100.62),部门2分配网段192.168.100.64/26(有效地址为192.168.100.65-192.168.100.126),部门3分配网段192.168.100.128/26(有效地址为192.168.100.129-192.168.100.190),部门4分配网段192.168.100.192/26(有效地址为192.168.100.193-192.168.100.254)。
第2章原理练习题问答题1:VLAN TAG是在TCP/IP模型的第二层数据链路层实现的。
问答题2:GVRP可以实现VLAN的动态注册,使得交换机之间可以互相交换VLAN配置信息,提供了交换机上VLAN的动态管理。
问答题3:为了实现VLAN间路由的功能,需要在三层VLAN接口上配置VLANIF接口IP。
