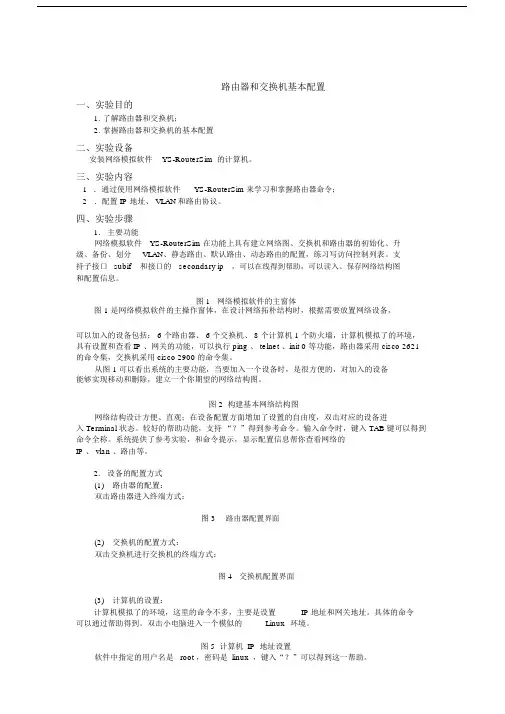

一、实训背景随着信息技术的飞速发展，网络技术在各个领域的应用越来越广泛。
为了适应这一趋势，提升学生的网络技术实践能力，我校信息工程学院特开设了路由器交换实训课程。
本课程旨在通过实际操作，使学生掌握路由器与交换机的基本配置、管理和维护方法，提高学生的网络构建和故障排除能力。
二、实训目的1. 理解路由器与交换机的基本原理和功能。
2. 掌握路由器与交换机的配置方法。
3. 学会使用网络设备进行网络搭建。
4. 提高网络故障排查和解决能力。
5. 培养学生的团队合作精神和动手实践能力。
三、实训内容1. 路由器基本配置- 路由器基本设置，包括主机名、密码、IP地址等。
- 路由器接口配置，包括VLAN接口、子接口等。
- 路由协议配置，包括静态路由、动态路由等。
2. 交换机基本配置- 交换机基本设置，包括主机名、密码、IP地址等。
- VLAN配置，包括VLAN划分、VLAN间路由等。
- STP配置，包括生成树协议的配置与优化。
3. 网络搭建- 根据实际需求，搭建小型局域网。
- 配置路由器与交换机之间的互联。
- 设置路由器与交换机之间的路由协议。
4. 网络故障排查- 利用网络诊断工具，分析网络故障原因。
- 排查网络设备配置错误。
- 解决网络性能瓶颈。
5. 安全配置- 配置访问控制列表（ACL），实现网络安全隔离。
- 配置NAT和PAT，实现网络地址转换。
- 配置IPSec VPN，实现远程访问。
四、实训过程1. 准备阶段- 学生分组，每组配备一台路由器和一台交换机。
- 教师讲解实训内容，强调注意事项。
2. 实施阶段- 学生按照实训内容，进行实际操作。
- 教师巡回指导，解答学生疑问。
3. 总结阶段- 学生分组汇报实训成果。
- 教师点评，总结实训过程中的问题。
五、实训成果通过本次实训，学生掌握了以下知识和技能：1. 路由器与交换机的基本原理和功能。
2. 路由器与交换机的配置方法。
3. 网络搭建和故障排查能力。
4. 安全配置能力。
路由器与交换机配置实训总结(完整版)应付老师必备1、了解路由器与交换机的基本概念与职能路由器和交换机都是网络的基础设备，它们的作用非常重要，搭建网络必不可少。
路由器是一种用来实现互联网协议路由的网络选择设备，它能够识别一定范围内的数据包，并将其转发到正确的位置，以实现数据传输。
交换机是一种用于内部网络连接的设备，它可以收集，过滤，交换数据包，并将其路由到正确的目的地。
同时，交换机也可以为网络设置访问策略，以保证网络的安全性。
2、掌握网络设备的基本操作在进行网络设备配置之前，最先需要掌握网络设备的基本操作，以便能够对网络设备进行操作及测试。
对于路由器，首先要配置路由器的基本参数，包括IP地址、子网掩码、网关地址等，以便与服务器连接。
另外，还要正确设置路由表，使得路由器能够正确转发数据包。
对于交换机，首先要设置端口类型，一般包括以太网端口、光纤端口和无线端口，根据实际情况确定端口类型。
另外，还要设置交换机的基本参数，包括IP地址、子网掩码、VLAN（虚拟局域网）、端口流量控制等，以便可以在网络中进行数据传输。
3、介绍实训过程中学到的知识实训过程中，我们学习了如何配置路由器与交换机的一些基本知识，包括IP地址、子网掩码、VLAN、端口流量控制等。
我们学习了如何正确配置路由表，将收到的数据包转发到正确的位置，以便实现不同网络节点之间数据的传输。
我们还学习了网络设备的测试方法，如 Ping 命令、 Tracert 命令、 Show 命令等，以便对网络建立连接后对其进行检测和性能检测。
4、总结以上是本次路由器与交换机配置实训的总结，我们通过实训掌握了路由器与交换机的基本概念，并知晓如何正确配置网络设备及其参数，以及介绍了网络设备的测试方法，为为今后设计、配置网络环境打下了基础。
交换机与路由器实训报告交换机与路由器实训报告一、实训背景与目的1.1 实训背景1.2 实训目的二、实训环境搭建2.1 实训设备清单2.2 设备连接图三、交换机与路由器的基本概念3.1 交换机的定义与作用3.2 路由器的定义与作用3.3 交换机与路由器的区别四、交换机配置4.1 交换机初始化设置4.1.1 连接交换机并进入命令行界面 4.1.2 设置主机名和密码4.2 VLAN的配置4.2.1 VLAN的概念4.2.2 VLAN的创建和删除4.2.3 VLAN的端口配置4.3 交换机端口的配置与管理4.3.1 端口的模式设置4.3.2 速率与双工模式设置4.3.3 端口的开启与关闭五、路由器配置5.1 路由器初始化设置5.1.1 连接路由器并进入命令行界面 5.1.2 设置主机名和密码5.2 静态路由配置5.2.1 静态路由的概念5.2.2 静态路由的配置方法5.3 动态路由配置5.3.1 动态路由的概念5.3.2 动态路由的协议选择5.3.3 动态路由的配置方法六、网络设备间的互通测试6.1 交换机内部网络的互通测试6.2 路由器与交换机间网络的互通测试6.3 路由器间网络的互通测试七、实训总结与心得体会附件：附件1、实训设备清单附件2、实训设备连接图附件3、实训配置示例文件法律名词及注释：1、VLAN（Virtual Local Area Network）：虚拟局域网的缩写，是一种基于交换机的虚拟网络划分技术，可将局域网划分为多个逻辑上独立的虚拟局域网。
2、静态路由：管理员手动配置的路由，路由表中的路由信息不会随网络拓扑的更改而自动更新。
3、动态路由：通过使用路由协议，使路由器能够自动学习和更新路由表中的路由信息，实现动态路由选择和转发。
路由器及交换机原理及配置实训报告
路由器及交换机是网络中最基本的组成部分，它们是组成互联网所不可或缺的网络基础设施，性能优良且稳定可靠，能够可靠地传输数据以及通信信息，以便实现网络的高速连接。
为了更好地理解路由器及交换机，本实训课程重点介绍了路由器及交换机的原理及配置。
首先，介绍了路由器及交换机的功能及主要结构，并介绍了路由器及交换机的网络实现原理，分析了路由器及交换机的工作机制和网络性能测试方法。
接下来，重点探讨了常见的路由器及交换机网络配置方法和技巧，以及网络配置的常见问题及解决方案；更重要的是，学习了如何配置网络的基本参数，以及网络IPPing技术等。
通过本次实训不仅了解了路由器及交换机工作机制和原理，同时还学习了如何配置路由器及交换机，以及网络配置常见问题的解决方法。
在实训课中，学习了如何利用配置工具来配置网络的基本参数，了解了如何调整网络的传输以及网络流量管理等知识，更加了解了路由器和交换机的配置方法。
实训课程内容丰富多样，能够更好地对路由器及交换机进行配置，为机房网络搭建提供有力支持。
天津电子信息职业技术学院通信网络与数据通信课程实训课题名称通信网络与数据通信姓名学号班级专业所在系指导教师完成日期年月日一、实训目的、要求（概述）二、仿真（命令解释，截图等）三、中兴设备配置（可以拍照，截图）四、总结（收获，不足，体会等）(1)实训目的：1.初步认识packet Tracer软件的工作环境；2.初步认识网络拓扑中的常用设备（路由器、交换机等）；3.认识交叉线和直连线(2)、实训要求：1.按照题目要求进行网络拓扑图设计；2.对题目中的拓扑图正确连线，并使所有连线up；3.能够对交换机或路由器添加或删除模块；4.对各主机能够进行IP设置。
图示：如图完成任务要求一对Switch0进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10Switch(config-vlan)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 10Switch(config-if)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exiSwitch(config)#interface fa 0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exiSwitch(config)#end%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]二对Switch1进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#exiSwitch(config)#vlan 20Switch(config-vlan)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 10Switch(config-if)#exiSwitch(config)#interface fa 0/3Switch(config-if)#switchport access vlan 20Switch(config-if)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exiSwitch(config)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]三对Router0进行配置：Continue with configuration dialog? [yes/no]: noPress RETURN to get started!Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface fa 0/1Router(config-if)#ip add 192.168.12.1 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#exiRouter(config)#interface fa 0/0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exiRouter(config)#interface fa 0/0.1%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to upRouter(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip add 192.168.1.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exiRouter(config)#interface fa 0/0.2%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to upRouter(config-subif)#encapsulation dot1Q 20Router(config-subif)#ip add 192.168.2.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exiRouter(config)#router ripRouter(config-router)#network 192.168.12.0Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.0Router(config-router)#endRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#wrBuilding configuration...[OK]四对Multilayer Switch0进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 30Switch(config-vlan)#exiSwitch(config)#vlan 40Switch(config-vlan)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport access vlan 30Switch(config-if)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 40Switch(config-if)#exiSwitch(config)#interface vlan 30%LINK-5-CHANGED: Interface Vlan30, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up Switch(config-if)#ip add 192.168.12.2 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exiSwitch(config)#interface vlan 40%LINK-5-CHANGED: Interface Vlan40, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan40, changed state to up Switch(config-if)#ip add 192.168.4.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exiSwitch(config)#router ripSwitch(config-router)#network 192.168.12.0Switch(config-router)#network 192.168.4.0Switch(config-router)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]Ping 192.168.1.10Ping 192.168.2.10中兴设备配置实训总结：经过这段时间赵老师给我们实训关于思科的路由器与交换机的知识，如交换机配置(vlan trunk vtp),静态路由，动态路由，访问列表， VLAN的创建，不同VLAN和网段的互通等。
一、实训目的本次实训旨在使学生掌握交换机和路由器的基本配置、网络拓扑搭建、VLAN划分、路由协议配置等网络知识，提高学生的实际动手能力和网络规划与部署能力。
二、实训内容1. 交换机配置（1）交换机基本配置：登录交换机，设置管理IP地址、登录密码、超级用户密码等。
（2）VLAN划分：创建VLAN，设置VLAN ID和名称，将端口分配到对应的VLAN。
（3）端口镜像：实现端口镜像功能，实时监控端口流量。
2. 路由器配置（1）路由器基本配置：登录路由器，设置管理IP地址、登录密码、超级用户密码等。
（2）静态路由配置：配置静态路由，实现不同网络之间的互通。
（3）动态路由配置：配置OSPF协议，实现动态路由的自动学习。
（4）NAT配置：配置NAT，实现内部网络访问外部网络。
3. 网络拓扑搭建（1）搭建交换机与路由器之间的物理连接。
（2）配置交换机与路由器之间的链路聚合，提高链路带宽。
（3）配置交换机与路由器之间的VLAN Trunk链路。
三、实训过程1. 准备工作（1）准备交换机和路由器设备。
（2）准备双绞线、交叉线等网络线材。
（3）准备PC机作为客户端设备。
2. 交换机配置（1）登录交换机，设置管理IP地址、登录密码、超级用户密码等。
（2）创建VLAN，设置VLAN ID和名称，将端口分配到对应的VLAN。
（3）配置端口镜像，实现端口流量监控。
3. 路由器配置（1）登录路由器，设置管理IP地址、登录密码、超级用户密码等。
（2）配置静态路由，实现不同网络之间的互通。
（3）配置OSPF协议，实现动态路由的自动学习。
（4）配置NAT，实现内部网络访问外部网络。
4. 网络拓扑搭建（1）搭建交换机与路由器之间的物理连接。
（2）配置交换机与路由器之间的链路聚合。
（3）配置交换机与路由器之间的VLAN Trunk链路。
四、实训结果1. 交换机配置成功，实现VLAN划分和端口镜像功能。
2. 路由器配置成功，实现静态路由、动态路由和NAT功能。
一、实习目的通过本次交换路由实习，旨在提高我对计算机网络中交换机和路由器配置与管理的实际操作能力，加深对网络交换、路由原理及实际应用的理解，培养解决实际网络问题的能力。
二、实习内容1. 交换机配置与调试（1）熟悉交换机的基本功能，如VLAN划分、端口安全、风暴控制等。
（2）配置交换机的基本参数，如IP地址、管理密码等。
（3）实现VLAN划分，将不同部门的设备划分到不同的VLAN中，提高网络安全性。
（4）配置端口安全，限制非法设备接入网络。
（5）实现风暴控制，防止广播风暴和组播风暴。
2. 路由器配置与调试（1）熟悉路由器的基本功能，如静态路由、动态路由、NAT等。
（2）配置路由器的基本参数，如IP地址、管理密码等。
（3）实现静态路由，连接不同子网。
（4）配置动态路由协议，如RIP、OSPF等，实现路由器的自动路由选择。
（5）配置NAT，实现私有网络与公网之间的数据交换。
3. 网络故障排查（1）了解网络故障的基本类型，如物理故障、配置故障、协议故障等。
（2）通过抓包工具分析网络故障，定位故障原因。
（3）根据故障原因，采取相应的解决措施，如重启设备、修改配置等。
三、实习总结1. 实习收获通过本次实习，我对交换机和路由器的配置与调试有了更深入的了解，掌握了网络交换、路由原理及实际应用。
同时，提高了我的动手能力和故障排查能力。
2. 实习不足在实习过程中，我发现自己在某些方面的知识掌握不够扎实，如网络协议、故障排查技巧等。
在今后的学习中，我将加强这些方面的学习，提高自己的专业素养。
3. 建议（1）加强理论知识学习，为实际操作打下坚实基础。
（2）多参与实际项目，提高自己的动手能力和解决问题的能力。
（3）关注网络新技术的发展，不断充实自己的知识储备。
四、实习心得通过本次交换路由实习，我深刻体会到理论知识与实际操作相结合的重要性。
在今后的学习和工作中，我将不断努力，提高自己的专业素养，为我国计算机网络事业贡献自己的力量。
交换机与路由器实训报告交换机与路由器实训报告1.概述本次实训旨在通过对交换机与路由器的配置与实践操作，加深对网络设备的理解和掌握。
实训内容包括交换机与路由器的基本配置、网络拓扑设计、带宽限制与 QoS 配置、 VLAN 配置、静态与动态路由配置等方面。
2.实训目标2.1 熟悉交换机与路由器的基本工作原理和功能；2.2 掌握交换机与路由器的基本配置方法与技巧；2.3 能够进行网络拓扑设计和实际实施；2.4 理解带宽限制与 QoS 配置的原理和实现方法；2.5 掌握 VLAN 的创建与配置方法；2.6 熟悉静态与动态路由的配置方法；2.7 能够应用所学知识解决实际网络故障与问题。
3.实训环境3.1 硬件设备：交换机 x 台，路由器 x 台；3.2 软件环境：操作系统及所需软件版本信息。
4.实训内容4.1 交换机基本配置4.1.1 网络设备初始化4.1.2 设备登录与认证4.1.3 设备命名与管理IP地质配置4.1.4 设备时钟配置4.1.5 查看设备基本状态信息4.2 路由器基本配置4.2.1 网络设备初始化4.2.2 设备登录与认证4.2.3 设备命名与管理IP地质配置4.2.4 设备时钟配置4.2.5 查看设备基本状态信息4.3 网络拓扑设计与实施4.3.1 网络拓扑规划与设计4.3.2 配置物理接口4.3.3 配置 VLAN4.3.4 配置子接口4.4 带宽限制与 QoS 配置4.4.1 配置带宽限制4.4.2 配置 QoS4.5 VLAN 配置4.5.1 创建 VLAN4.5.2 地质分配与端口划分4.6 静态与动态路由配置4.6.1 静态路由配置4.6.2 动态路由配置4.7 实际网络故障与问题解决4.7.1 网络故障排查方法与步骤4.7.2 故障现象与分析4.7.3 故障处理与解决方案5.附件附件 1：网络设备配置备份文件附件 2：实际网络拓扑图附件 3：故障排查记录6.附录：法律名词及注释6.1 法律名词 A：注释说明6.2 法律名词 B：注释说明（以下省略其他法律名词及注释）。
一、实验目的通过对路由器安装与配置实验，加深对相关网络设备工作原理理解，掌握其常见产品的安装与配置方法，为将来从事网络工程建设打下基础。
二、实验要求通过实验，掌握路由器的基本参数配置、网络接口配置和路由协议配置。
三、实验步骤路由器的配置主要包括基本参数的配置和功能配置，功能配置主要包括局域网 LAN 接口和广域网 WAN 接口配置、路由协议配置和广域网协议的配置。
对路由器进行配置一般有两种途径，即通过串口通信进行本地配置和通过网络进行远程配置，但后一种配置方法只有在前一种配置成功后才可进行，下面分别讲述。
3.1、实验准备准备以下实验设备：用于配置和测试的计算机两台以上（安装 Windows 操作系统），最好有一台笔记本电脑；路由器一台以上（本实验中采用思科的2600 系列路由器）；直连网线若干根；RS-232C 串行通信线一根；3.2、路由协议配置首先确定选择什么样的路由协议。
根据网络规模和大小，跳数（从一个路由器到另一个路由器称为一跳）在 15 以内的小型网络选择路由信息协议RIP（Routing Information Protocol）；大型网络可选择内部网关路由协议IGRP（Interior Gateway Routing Protocol）或开放最短路径优先 OSPF(Open Shortest Path First)。
RIP 协议设置有关命令任务命令指定使用 RIP 协议router rip指定 RIP 版本version {1|2}1指定与该路由器相连的网络network network配置举例Router1# config tRouter1# router ripRouter1# network 192.200.10.0Router1# network 192.20.10.0Router1# show ip protocolRouter1# show ip route四、实验过程分析（实验过程及图形分析）1.路由协议配置：PC0 的 IP：192.168.1.1 子网掩码： 255.255.255.0 网关： 192.168.1.2 Router0 0/0 ：192.168.1.2 0/1 ：192.168.2.1Router1 0/0 ：192.168.3.2 0/1 ：192.168.2.2Laptop0 的 IP：192.168.3.3 子网掩码： 255.255.255.0 缺省网关： 192.168.3.2 PcoLaptop0 Router0Router12.RIP 协议设置Router0Roputer1五、实验小结通过本次试验使我对课本这章节的知识理解更加深刻了。
路由器交换机实验报告路由器交换机实验报告引言网络技术的快速发展使得人们对于网络设备的需求越来越高。
在现代网络中，路由器和交换机是两种常见的网络设备，它们在数据传输和网络连接方面起着重要的作用。
本实验报告将介绍路由器和交换机的基本原理、功能和应用，并通过实验验证它们在网络中的性能和效果。
一、路由器的原理和功能1.1 路由器的原理路由器是一种能够连接不同网络并进行数据传输的设备。
它通过将数据包从源地址发送到目标地址，实现网络之间的通信。
路由器根据路由表中的信息，选择最佳的路径将数据包转发到下一个网络节点，从而实现数据的传输。
1.2 路由器的功能路由器具有以下几个主要功能：- 路由选择：根据网络拓扑和路由表选择最佳路径进行数据传输。
- 数据转发：将数据包从一个网络节点转发到下一个网络节点。
- 分段和重组：将大数据包分割成小的数据段进行传输，并在目标地址处重新组装。
- 数据过滤和安全：根据配置的规则对数据包进行过滤和安全检查，保护网络的安全性。
- 网络地址转换（NAT）：将私有IP地址转换为公共IP地址，实现内部网络与外部网络的通信。
二、交换机的原理和功能2.1 交换机的原理交换机是一种用于连接计算机和其他网络设备的网络设备。
它通过学习和存储MAC地址，并根据目标MAC地址将数据包转发到正确的端口，实现设备之间的直接通信。
交换机工作在数据链路层，通过建立和维护MAC地址表，实现数据的快速转发。
2.2 交换机的功能交换机具有以下几个主要功能：- 数据转发：通过学习和存储MAC地址，将数据包转发到正确的端口。
- 广播和组播：将数据包发送到所有连接的设备或者特定组内的设备。
- VLAN划分：将交换机划分为多个虚拟局域网，实现不同网络之间的隔离和管理。
- 链路聚合：将多个物理链路绑定为一个逻辑链路，提高带宽和可靠性。
- 交换机管理：通过配置交换机的参数和规则，管理和监控网络设备的状态和性能。
三、实验设计与结果分析为了验证路由器和交换机的性能和效果，我们进行了一系列实验。
一、实训背景随着互联网技术的飞速发展，网络设备在各个领域中的应用越来越广泛。
交换机和路由器作为网络通信的核心设备，其配置与管理对于网络性能和稳定性至关重要。
为了提高我们对网络设备的了解和实际操作能力，我们进行了为期两周的交换器路由器实训。
二、实训目标1. 掌握交换机和路由器的基本原理与功能。
2. 熟悉交换机和路由器的配置方法与步骤。
3. 学会使用网络设备进行网络拓扑规划与优化。
4. 培养团队合作与问题解决能力。
三、实训内容1. 交换机配置实训（1）交换机基本配置实训内容：完成交换机的启动、配置模式切换、基本配置（如IP地址、密码等）。
实训步骤：① 开启交换机电源，等待交换机自检完成。
② 通过控制台或SSH远程登录交换机。
③ 切换到全局配置模式。
④ 配置交换机名称、管理IP地址、登录密码等。
⑤ 保存配置。
（2）VLAN划分与配置实训内容：创建VLAN，配置VLAN接口，实现不同VLAN间的隔离。
实训步骤：① 切换到全局配置模式。
② 创建VLAN，如VLAN 10。
③ 配置VLAN接口，如接口FastEthernet0/1分配给VLAN 10。
④ 将VLAN 10下的端口分配给相应的用户。
⑤ 保存配置。
（3）STP配置实训内容：配置生成树协议（STP），防止网络环路。
实训步骤：① 切换到全局配置模式。
② 配置交换机优先级、根桥ID等STP参数。
③ 保存配置。
2. 路由器配置实训（1）路由器基本配置实训内容：完成路由器的启动、配置模式切换、基本配置（如IP地址、密码等）。
实训步骤：① 开启路由器电源，等待路由器自检完成。
② 通过控制台或SSH远程登录路由器。
③ 切换到全局配置模式。
④ 配置路由器名称、管理IP地址、登录密码等。
⑤ 保存配置。
（2）静态路由配置实训内容：配置静态路由，实现不同网络之间的互通。
实训步骤：① 切换到全局配置模式。
② 配置目的网络地址、下一跳路由器接口。
③ 保存配置。
（3）动态路由配置实训内容：配置动态路由协议（如RIP、OSPF等），实现路由器自动学习路由信息。
交换机路由器实训总结模版
本次实训，我熟悉了交换机和路由器的基本概念、应用场景，及它们的基本原理和操作流程。
实训过程中，通过实际操作交换机和路由器，较好地了解了它们的特性和优点，并发现它们的作用不仅在于简单的连接，它们还可作为网络的控制中心，为登录、安全性
等提供保障，具有多功能性和可扩展性，可用于实现复杂网络范围和大规模网络的不同等级。
实训过程中，我最深刻的体会是在使用路由器和交换机时，需要对网络环境和网络设
备的概念有清晰的认识。
只有清楚地理解它们之间的关系及其互动，才能正确设置和操作。
在实际操作中，我掌握了一系列设置和应用路由器和交换机的常用技术知识，如路由规则
设置、安全策略设置、路由协议设置等。
同时，对网络系统各子系统用户、应用和维护策略有了更深入的了解，以及它们之间
的逻辑关系、相互影响以及硬件设置的因素，从而更好地把握系统安全的关键节点有效的
控制管理，及时发现网络安全问题，并采取有效的控制措施。
总之，本次实训使我深刻体会到了交换机和路由器的重要性，从而更加重视它们的管
理与安全控制。
实训过程让我充分地理解和掌握了交换机和路由器的应用原理，为未来网
络管理工作奠定了坚实基础。
路由器交换机配置实验报告路由器交换机配置实验报告一、实验目的本次实验的目的是通过配置路由器和交换机，实现网络设备的互联和通信。
通过实际操作，掌握路由器和交换机的基本配置方法，并了解网络设备的工作原理和功能。
二、实验环境本次实验使用的设备包括一台路由器和两台交换机。
路由器用于连接不同的网络，实现不同网络之间的通信。
交换机用于连接多台计算机，实现内部局域网内的通信。
三、实验步骤1. 连接设备首先，将路由器和交换机通过网线连接起来。
将路由器的一个接口连接到交换机的一个接口，再将另一个交换机的接口连接到另一个接口。
确保连接正确无误。
2. 配置路由器进入路由器的配置界面，通过命令行输入用户名和密码进行登录。
登录成功后，进入路由器的配置模式。
3. 配置路由器接口在路由器的配置模式下，输入命令配置路由器的接口。
首先，选择一个接口进行配置，输入命令"interface interface-name"，将interface-name替换为实际接口的名称。
然后，配置接口的IP地址和子网掩码，输入命令"ip address ip-address subnet-mask"，将ip-address和subnet-mask替换为实际的IP地址和子网掩码。
4. 配置路由器的路由表在路由器的配置模式下，输入命令配置路由器的路由表。
通过输入命令"iproute destination-network subnet-mask next-hop"，将destination-network、subnet-mask和next-hop替换为实际的目标网络、子网掩码和下一跳地址。
5. 配置交换机进入交换机的配置界面，通过命令行输入用户名和密码进行登录。
登录成功后，进入交换机的配置模式。
6. 配置交换机的VLAN在交换机的配置模式下，输入命令配置交换机的VLAN。
通过输入命令"vlanvlan-id"，将vlan-id替换为实际的VLAN号码。
实验一交换机的配置与管理一、实验目的1. 学习交换机的基本连接和配置方法，了解交换机在网络互连中的作用；2. 学习局域网互连、局域网与广域网互连的方法，了解构建小型计算机网络的基本知识；3. 熟悉Quidway 系列以太交换机特性；4. 掌握Quidway 系列以太交换机基本配置方法。
二、实验内容1. 熟悉真实环境下交换机使用；2. 熟悉交换机的配置与管理方法。
三、实验原理1. 交换机就是一种在通信系统中完成信息交换功能的设备。
交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流量控制。
目前一些高档交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有路由和防火墙的功能。
交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络 (如以太网和快速以太网) 之间起到互连作用。
如今许多交换机都能够提供支持快速以太网或FDDI 等的高速连接端口，用于连接网络中的其它交换机或者为带宽占用量大的关键服务器提供附加带宽。
本实验通过控制台使用命令行接口，了解Quidway系列C交换机的配置与管理方法，并使之与路由器等构成小型网络，实现局域网之间数据交换。
2. Quidway 系列以太网交换机的命令行采用分级保护方式，防止未授权用户的非法侵入。
命令行划分为参观级、监控级、系统级、管理级 4 个级别，简介如下：参观级：该级别包含的命令有网络诊断工具命令( ping 、tracert )、用户界面的语言模式切换命令( language-mode )以及telnet 命令等，该级别命令不允许进行配置文件保存的操作。
监控级：用于系统维护、业务故障诊断等，包括display 、debugging 命令，该级别命令不允许进行配置文件保存的操作。
系统级：业务配置命令，用于向用户提供直接网络服务。
管理级：关系到系统基本运行，系统支撑模块的命令，这些命令对业务提供支撑作用，包括文件系统、FTP、TFTR XModen下载、用户管理命令、级别设置命令等。
随着互联网技术的飞速发展，网络通信已经成为现代社会不可或缺的一部分。
路由交换作为网络通信的核心技术，对于保障网络稳定运行、提高网络性能具有重要意义。
为了更好地了解和掌握路由交换技术，我于2023年7月至9月在XX公司进行了为期两个月的实习。
二、实习内容1. 理论学习实习期间，我主要学习了路由交换的基本概念、工作原理、协议及设备配置等理论知识。
通过查阅资料、参加培训课程等方式，我对路由交换技术有了较为全面的了解。
2. 实践操作在理论学习的指导下，我开始进行实践操作。
主要内容包括：（1）配置交换机：学习如何配置交换机的VLAN、端口镜像、端口安全等功能，以实现网络的合理划分和管理。
（2）配置路由器：学习如何配置路由器的静态路由、动态路由（如RIP、OSPF 等）、NAT等功能，以实现网络的互联互通。
（3）故障排除：在实际操作过程中，我遇到了一些故障问题，通过查阅资料、请教同事等方式，逐步掌握了故障排除的技巧。
三、实习收获1. 提高了动手能力：通过实际操作，我掌握了路由交换设备的配置方法和故障排除技巧，提高了自己的动手能力。
2. 增强了团队协作意识：在实习过程中，我与同事共同完成项目任务，学会了如何与他人沟通、协作，提高了自己的团队协作意识。
3. 拓宽了知识面：通过实习，我对网络通信领域有了更深入的了解，拓宽了自己的知识面。
4. 培养了问题解决能力：在实习过程中，我遇到了各种问题，通过查阅资料、请教同事等方式，逐步学会了如何分析问题、解决问题。
1. 实习是理论与实践相结合的过程，通过实习，我深刻体会到理论知识的重要性。
2. 实习过程中，遇到问题时要勇于面对，积极寻求解决办法，不断提升自己的能力。
3. 团队协作是完成项目任务的关键，要学会与他人沟通、协作，共同进步。
4. 持续学习是提升自己能力的有效途径，要不断学习新技术、新知识，以适应社会发展的需求。
总之，这次实习让我受益匪浅，不仅提高了自己的专业素养，还为今后的工作打下了坚实的基础。
引言概述：本文是关于交换机与路由器实训的报告，旨在介绍交换机与路由器的基本原理、实践操作以及相应的网络配置。
本报告将分为五个大点进行阐述，包括交换机与路由器的工作原理、网络性能优化、交换机与路由器的配置与管理、安全性与故障排除以及交换机与路由器在网络中的应用。
一、交换机与路由器的工作原理1.1交换机的基本概念和工作原理1.2路由器的基本概念和工作原理1.3交换机与路由器之间的区别与联系1.4交换机与路由器在网络中的作用和应用场景1.5交换机与路由器的发展趋势和未来的发展方向二、网络性能优化2.1网络性能的评估和优化指标2.2交换机与路由器对网络性能的影响2.3交换机与路由器在网络性能优化中的应用2.4QoS技术在交换机与路由器中的应用2.5VLAN技术在交换机与路由器中的应用三、交换机与路由器的配置与管理3.1交换机与路由器的基本配置步骤3.2交换机与路由器的接口设置与管理3.3交换机与路由器的路由配置与管理3.4交换机与路由器的访问控制列表（ACL）配置与管理3.5交换机与路由器的监控与故障排除四、安全性与故障排除4.1交换机与路由器的网络安全技术4.2交换机与路由器的防火墙配置与管理4.3交换机与路由器的虚拟专用网（VPN）配置与管理4.4交换机与路由器的安全审计与日志管理4.5交换机与路由器的故障排除与恢复五、交换机与路由器在网络中的应用5.1交换机在局域网中的应用5.2路由器在广域网中的应用5.3交换机与路由器在企业网络中的应用5.4交换机与路由器在数据中心网络中的应用5.5交换机与路由器在云计算网络中的应用总结：通过本实训的学习，我们深入了解了交换机与路由器的工作原理、网络性能优化、配置与管理、安全性与故障排除以及应用场景。
交换机与路由器作为网络的核心设备，在现代网络中扮演着重要的角色。
我们应该不断学习和探索，以适应信息技术的快速发展，并为我们的网络提供更加高效、安全、稳定的服务。
路由器与交换机原理及配置实训报告精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】路由器与交换机原理及配置实训报告学院: 广西机电职业技术学院系别: 计算机与信息工程系专业班级: 物联网1501课程名称: 路由器与交换机原理及配置指导老师:实训时间:姓名: 施海彬学号:完成日期: 2016年12月28星期三一、实训目的:通过组合本学期所学路由器与交换机相关知识，融会贯通课本各章节内容，配置一个模拟的企业网,对企业网（园区网）有一个整体的认识，为以后的工作打下一个良好的基础。
二、实训任务:实训任务：在教师规定的时间内，完成总公司和分公司各交换机和路由器的配置并架设相关的网络服务，并把它们按要求连接模拟一个企业网。
三、实训要求:通过本实训的教学，学生应达到下列基本要求：a) 知识要求（1）交换机的原理和配置。
（2）路由器的原理和配置。
（3）网络服务的相关配置知识。
（4）ACLb) 能力要求能够独立完成配置并能正确处理操作过程中出现的故障。
c) 素质要求（1）能够培养自学能力、观察能力和独立解决问题能力（2）培养团队合作精神四、实训内容(1)交换机的配置。
(2)路由器的配置。
(3)网络服务的配置(4)ACL (访问控制列表(Access Control List，ACL))五、网络架构分析（1）组建企业网络根据公司实际需要，搭建的企业网络应具有以下的功能，把企业网接入因特网，在总公司提供因特网的出口。
总公司办公面积具有一定的规模，经实际调查研究，网络适合采用三层架构，即核心交换层、汇聚层、接入层。
分公司网络规模较小，可以暂时使用最简单的交换机+路由器的接入方法。
总公司的网络中，接入层放置在各办公区，负责员工PC 机跟企业网的连接；汇聚层负责接入层和核心层之间的衔接，同时负责VLAN间的通信，核心层放置于网管中心，负责整个企业网内的核心通信，同时提供企业网的对外出口。
总结下来一共有三点：总公司内部的网络连接、总公司与分公司之间的网络连接、企业网络接入因特网（2）企业网络的结构（3） 企业网内网络拓朴图如下：（4） 企业网络的说明① 总公司办公面积具有一定的规模，经实际调查研究，网络适合采用三层架构，即核心交换层、汇聚层、接入层。
② 分公司网络规模较小，可以暂时使用最简单的交换机+路由器的接入方法。
③ 企业网接入因特网，在总公司提供因特网的出口④ 总公司的网络中，接入层放置在各办公区，负责员工PC 机跟企业网的连接⑤ 汇聚层负责接入层和核心层之间的衔接，同时负责VLAN 间的通信⑥ 核心层放置于网管中心，负责整个企业网内的核心通信，同时提供企业网的对外出口。
六、 具体的操作步骤连接员工PC 机负责接入层和核心层之间的衔接，同时负责VLAN 负责整个企业网内的核心通信，同时提供企业网的交换机+路由器的连接员工PC 机采用三层按照公司目前网络的要求和具体情况来看，企业网络分为三个部分：总公司内部的网络连接、总公司与分公司之间的网络连接、企业网络接入因特网，这三个部分。
(一)总公司内部的网络连接配置1.总公司办公面积具有一定的规模，经实际调查研究，网络适合采用三层架构，即核心交换层、汇聚层、接入层。
2.基于网络目前的规模，边缘层和核心层采用路由器2621XM，汇聚层采用三层交换机3560，接入层采用两层交换机2960。
(1)接入层的配置2960 配置2960 默认情况下处于普通用户模式要进行任何配置，必须首先进入特权模式>en#进入全局配置模式#conf t①设置两层交换机2960的名字(config)# hostname S1②在全局配置模式下生成两个vlan(config)# vlan 27(config)# vlan 28③继续①之后把端口f0/10划入到vlan27 端口f0/20划入到vlan28(config)# int f0/10(config-if)# switchport access vlan 27(config)# int f0/20(config-if)# switchport access vlan 28④设置完②之后，把端口g0/1 设成交换机互联端口(config)# int g0/1(config-if)# switchport mode trunk⑤应用层其它的2960交换机S0、S2、S3按要求设置(2)汇聚层的配置3560的配置>en#conf t①设置三层交换机3560的名字(config)# hostname MS1②配置端口g0/1 端口g0/2 trunk时，指定使用dot1q 中继协议(config)# int g0/1(config-if)# switchport mode trunk(config-if)# switchport trunk encapsulation dot1q(config-if)# switchport mode trunk(config)# int g0/2(config-if)# switchport mode trunk(config-if)# switchport trunk encapsulation dot1q(config-if)# switchport mode trunk③设置完②之后，在全局配置模式下生成三个vlan(config)# vlan 27(config)# vlan 28(config)# vlan 90④给每个VLAN 生成一个三层虚拟接口，并配上指定的地址(config)# int vlan 27(config)# int vlan 28(config)# int vlan 90(config)# no shut⑤启动三层路由功能(config)# ip routing⑥汇聚层的其它3560三层交换机MS2按要求设置(3)交换层的配置路由器2621XM配置①设置路由器的名字(config)# hostname R0②在全局配置模式下配置端口f0/0、端口f0/1和端口f1/0的地址(config)# int f0/0(config)# int f0/1(config)# int f1/0(4)汇聚层、交换层上的网络服务配置总公司的网络规模较大，考虑到网络的效率和收敛的速度，决定使用单区域的OSPF 路由协议，考虑到以后网络的扩展，总公司使用区域号0。
①三层交换机MS1网络服务配置(config)# router ospf 1②三层交换机MS2网络服务配置(config)# router ospf 1(config-router)# network 192.168.③路由器R0上的网络服务配置(config)# router ospf 1(config-router)# network 192.168.(config-router)# network 192.168.总结：命令执行到这里，总公司内部的网络已经配置好了，总公司内部的网络其实就是采用了三层架构，即核心交换层、汇聚层、接入层。
首先就是在接入层生成两个vlan，然后分别把PC机连接到接入层的端口划入vlan中，然后从接入层连接到汇聚层的端口设置为TRUNK 口即设成交换机互联端口。
其次在汇聚层中，连接接入层的端口设置为TRUNK 口在设置TRUNK之前指定使用dot1q 中继协议。
然后生成两个跟接入层一样的vlan，在vlan中增加IP和子网掩码。
最后在三层交换机3560和路由器2621XM上使用单区域的OSPF 路由协议。
(二)总公司与分公司之间的网络连接配置分公司网络规模较小，可以暂时使用最简单的交换机+路由器的接入方法。
分公司目前网络结构较简单，决定使用静态（默认）路由实现通信。
①配置路由器R1和R2即IPR1(config)# int s0/0(config-if)#ip add(config)# int f0/0R2(config)# int s0/0②在路由器R0和R1使用单区域的OSPF 路由协议(config)#router ospf 1(config-router)#③在路由器R2上配置默认路由(config)#④在路由器R1上配置26网段路由(config)#⑤在路由器R1上重发布静态路由将静态路由注入路由协议里面，让所有运行相同路由协议的路由器都能学到这条静态路由(config)#router ospf 1(config)#redistribute static subnets总结：分公司连接总公司的网络比较简单，首先配置好IP和非标准掩码；然后在R2上配置一条默认路由，在R1上配置一条分公司网段的路由。
其次，在R0和R1上使用单区域的OSPF 路由协议；最后在R1上重发布静态路由将静态路由注入路由协议里面，让所有运行相同路由协议的路由器都能学到这条静态路由。
(三)企业网络接入因特网在出口路由器上做NAT，使网内用户能顺利访问因特网，对外公开的服务器外则使用静态NAT 对外公布。
因此在企业网络接入因特网的主要关键是配置好NAT即网络地址转换。
(1)配置边缘层外网端口的地址(config)#int g0/1(2)建立地址池(3)标识端口（即哪个端口是内网端口，哪个端口是外网端口）(config)#int s0/0(config-if)#ip nat inside(config)#int f0/0(config-if)#ip nat inside(config)#int s0/1(config-if)#ip nat outside(4)建立ACL(config)#access-list 99(5)ACL和地址池关联(config)#ip nat inside source list 99 pool pool1(6)配置一条默认路由(7)生成一个type 7 的默认路由(config)#router ospf 1(config-router)#default-information originate总结：在配置企业网络接入因特网时，可以说是比较难的一部分，不过难也有步骤，在配置企业网络接入因特网时，主要的部分就是建立地址池、标识端口、建立ACL、ACL和地址池关联。
七、实训的心得、体会、小结今年12月19至12月23我们计算机系物联网1501班的同学进行了路由器与交换机原理及配置实训。
经过一周的实训，在教师规定的时间内，我完成总公司和分公司各交换机和路由器的配置并架设相关的网络服务，并把它们按要求连接模拟一个企业网。
经过一周的实训，顺利完成以下几个项目，分别是交换机配置(vlan trunk vtp),静态路由，动态路由，ospf，访问列表，nat。
