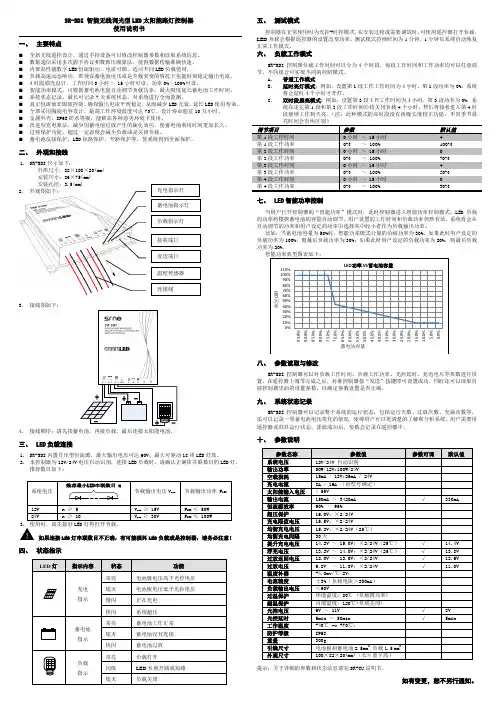

SR-SDI 智能无线调光型LED 太阳能路灯控制器使用说明书一、 主要特点⏹ 全新无线遥控设计，通过手持设备可以修改控制器参数和读取系统信息。

⏹ 数据通信采用多次握手协议和数据压缩算法，使得数据传输准确快速。

⏹ 内嵌高性能数字LED 恒流驱动，电流可调，适应不同LED 负载使用。

⏹ 负载高速动态响应，即使在蓄电池电压或是负载突变的情况下也能时刻稳定输出电流。

⏹ 4时段调光设计，工作时间0小时～ 15小时可设，功率0%～100%可设。

⏹ 智能功率模式，可根据蓄电池电量自动调节负载功率，最大限度延长蓄电池工作时间。

⏹ 系统状态记录，最长可记录7天系统状态，对系统进行全面监测。

⏹ 真正恒流而非限流控制，确保输出电流平滑稳定，从而减少LED 光衰，延长LED 使用寿命。

⏹ 全部采用陶瓷电容设计，最高工作环境温度可达70℃，设计寿命超过10万小时。

⏹ 金属外壳，IP68防水等级，能够在各种恶劣环境下使用。

⏹ 改进型充电算法，减少因蓄电池过放产生的硫化效应，使蓄电池利用时间更加长久。

⏹ 过热保护功能，超过一定温度会减小负载或是关闭负载。

⏹蓄电池反接保护，LED 短路保护、开路保护等，使系统得到全面保护。

二、 外观和接线1. SR-SDI 尺寸如下：外形尺寸：82×100×20(mm) 安装尺寸：86×75(mm) 安装孔径：3.5(mm)2. 外观图如下：3. 接线图如下：++-4. 接线顺序：请先接蓄电池，再接负载，最后连接太阳能电池。

三、 LED 负载连接1. SR-SDI 内置升压型恒流源，最大输出电压可达60V ，最大可驱动18串LED 灯珠。

2. 本控制器为12V/24V 电压自动识别，连接LED 负载时，请确认正确串并联数目的LED 灯，推荐数目如下: 如果连接LED 灯串联数目不正确，有可能损坏LED 负载或是控制器，请务必注意！四、 状态指示五、 测试模式控制器在正常使用时为光控+时控模式，在安装过程或需要调试时，可使用遥控器打开负载，LED 负载会根据遥控器的设置改变功率。

一、技术参数工作压力：220V～50Hz 工作环境：-10°～40℃空载功率：4W 温度显示：00℃～99℃测温精度：±2℃水位显示：25 50 80 100 漏电动作电流：10mA0.1s 控制增压泵功率：500W 控制电热带功率：500W控制电加热功率：1500W（可定制3000（）w）电磁阀：12V- 工作水压0.02～0.8Mpa （可选装低压阀，工作水压0.01～0.4Mpa）外形尺寸：1.86×116×42（mm）二、使用方法安装完毕，接通电源，控制器开始自检，所有图文符号全亮，并发出蜂鸣提示音，自检结束后显示热水器水箱的水温与水位，如水位低于25，水温≤95℃，自动上水至设置水位。

控制器按照出厂设定的参数自动运行。

控制器五种模式：智能模式、定时模式、恒温模式、恒水位模式、温控模式。

1、智能模式（出厂设置模式）4：00启动上水至50水位，5：0C启动加热至50℃，保证早晨起床后的洗漱用水：9：00上水至1 00水位，16：00启动加热至60℃，保证晚上有60℃的水供用户使用；若15：00低于80水位，则再补水至80水位。

2、定时模式若智能模式不能满足您的需求，持续按“上水”键3秒钟启动定时上水模式，持续按“加热”键3秒钟启动定时加热模式，只能模式关闭。

定时模式出厂参数如下：第一次定时上水时间为“09：00”，第二次、第三次定时上水时间设置为“一一”。

三次上水设置水位均为“100水位”。

“一一”代表该功能未启动（下同）。

第一次定时加热启动时间为16：00，第二次、第三次定时加热启动时间设置为“一一”。

三次定时加热终止温度均为“60℃”。

如果定时模式出厂参数不能满足您的需求，您可以根据您的需求一次作如下设置，设置期间如10秒钟内没有按键动作则自动退出，所修改的内容自动保存。

2-1定时上水时间和水位设置持续按“上水”键3秒钟，“定时上水”亮，此时智能模式关闭，蜂鸣提示一声。

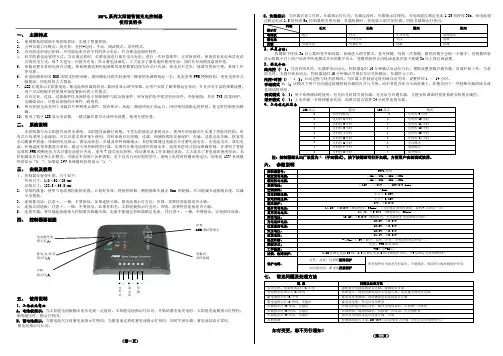

SR-L 系列太阳能智能充电控制器使用说明书一、 主要特点1. 使用微处理器和专用控制算法，实现了智能控制。

2. 五种负载工作模式：纯光控、光控+定时、手动、调试模式、常开模式。

3. 具有放电率修正控制，不同放电率具有不同的终止电压，符合蓄电池固有特性。

4.科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充充电和浮充结合的充电方式，每7天进行一次提升充电，防止蓄电池硫化，大大延长了蓄电池的使用寿命；同时具有高精度温度补偿。

5. 参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使调节更加方便，系统工作更可靠。

6. 充电回路采用双MOS 串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用PWM 模糊控制，使充电效率大幅提高，用电时间大大增加。

7. LED 直观显示太阳能电池、蓄电池和负载的状态，数码管显示调节参数，让用户实时了解系统运行状况，并且具有丰富的参数设置，用户可以根据不同使用环境设置相应的工作模式。

8. 具有过充、过放、过载保护以及独特电子短路保护与防反接保护，所有保护均不损害任何部件，不烧保险；具有TVS 防雷保护，无跳线设计，可提高系统的可靠性、耐用性。

9. 所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行。

同时使用晶振定时控制，使定时控制更加精确。

10. 使用了数字LED 显示及设置，一键式操作即可完成所有设置，使用方便直观。

二、 系统说明本控制器专为太阳能直流供电系统、太阳能直流路灯系统、小型太阳能电站系统设计，使用专用电脑芯片实现了智能化控制，所有芯片均采用工业级别，可以在恶劣的环境下使用。

同时系统具有短路、过载、和独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。

本控制器通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高准确控制，并采用了智能高效的PWM 模糊充电方式对蓄电池进行充电，采用7段式电压控制，保证蓄电池工作在最佳状态，大大延长了蓄电池的使用寿命。

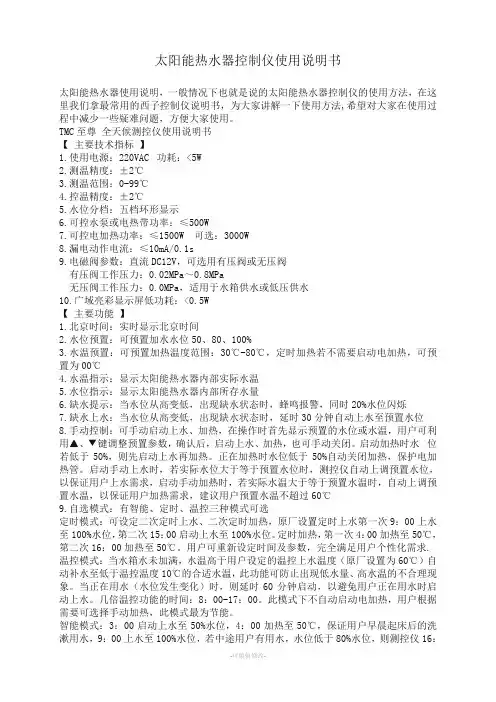

太阳能热水器控制仪使用说明书太阳能热水器使用说明，一般情况下也就是说的太阳能热水器控制仪的使用方法，在这里我们拿最常用的西子控制仪说明书，为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题，方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1.使用电源：220VAC功耗：<5W2.测温精度：±2℃3.测温范围：0-99℃4.控温精度：±2℃5.水位分档：五档环形显示6.可控水泵或电热带功率：≤500W7.可控电加热功率：≤1500W可选：3000W8.漏电动作电流：≤10mA/0.1s9.电磁阀参数：直流DC12V，可选用有压阀或无压阀有压阀工作压力：0.02MPa～0.8MPa无压阀工作压力：0.0MPa，适用于水箱供水或低压供水10.广域亮彩显示屏低功耗：<0.5W【主要功能】1.北京时间：实时显示北京时间2.水位预置：可预置加水水位50、80、100%3.水温预置：可预置加热温度范围：30℃-80℃，定时加热若不需要启动电加热，可预置为00℃4.水温指示：显示太阳能热水器内部实际水温5.水位指示：显示太阳能热水器内部所存水量6.缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7.缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8.手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。

启动加热时水位若低于50%，则先启动上水再加热。

正在加热时水位低于50%自动关闭加热，保护电加热管。

启动手动上水时，若实际水位大于等于预置水位时，测控仪自动上调预置水位，以保证用户上水需求，启动手动加热时，若实际水温大于等于预置水温时，自动上调预置水温，以保证用户加热需求，建议用户预置水温不超过60℃9.自选模式：有智能、定时、温控三种模式可选定时模式：可设定二次定时上水、二次定时加热，原厂设置定时上水第一次9：00上水至100%水位，第二次15：00启动上水至100%水位。

一、控制系统的组成本控制系统主要由蓄电池、太阳能板、充电控制部分、蓄电池对两路负载放电控制部分、2个双色LED 指示灯、一个功能设置按键、记忆单元(E 2PROM)等部分组成（如下图所示）。

二、主要功能2.1 概述本控制器是一款通过微处理器进行控制管理和显示的智能充电控制器，主要开关器件采用低损耗长寿命的MOSFET,其优良的性能可保证控制器高速运行，且产生的热量少。

控制器有一个功能设置按键,通过该按键，可设置控制器的各种功能，并可重写记忆单元，因而用户不用打开控制器外壳或调试内部器件即可对控制器的有关功能进行设置。

本控制器通过脉冲宽度调制(PWM)技术实现过充保护功能。

通过 MOSFET 和二极管来防止倒流，充电过程根据温度调整。

为防止蓄电池过放电，控制器在蓄电池电压低到一定值时自动断开负载，保护蓄电池,避免蓄电池过度放电；当温度过高时,控制器也会将负载断开；此外,当电压过高时，控制器断开负载，起到保护负载的作用。

控制器通过两个双色指示灯显示系统的工作状态。

2.2 功能描述 2.2.1过充电保护当充电电压过高时，控制器切断充电回路，保护蓄电池不因过高的充电电压而损伤。

但是，由于过充电保护和电压限制取决于电池的充电状态，而此时电池可能未被充满，因此，通过脉冲宽度调节(PWM)技术，限制充电电流继续充电。

SD1205-2/SD1210-2 SD2405-2/SD2410-2太阳能控制器说明书 充电状态指示 电池电量指示 防反保护 温度补偿设置按键2.2.2浮充电压的温度补偿随着温度的升高，铅酸蓄电池最终的输出电压将降低，当温度升高时，固定的浮充电压可能导致有害气体的产生,而在温度过低时会导致蓄电池充电不足。

温度补偿功能使控制器在温度过高时自动降低浮充电压，温度过低时自动升高浮充电压。

温度补偿系统影响各充电阶段的过充电压点。

温度补偿范围为-25℃--50℃(15℃--35℃之间不补偿)，超过此范围将不再补偿，从而使最终充电电压不超过某一电压值。

一、技术参数工作压力：220V～50Hz 工作环境：-10°～40℃空载功率：4W 温度显示：00℃～99℃测温精度：±2℃水位显示：25 50 80 100 漏电动作电流：10mA0.1s 控制增压泵功率：500W 控制电热带功率：500W控制电加热功率：1500W（可定制3000（）w）电磁阀：12V- 工作水压0.02～0.8Mpa （可选装低压阀，工作水压0.01～0.4Mpa）外形尺寸：1.86×116×42（mm）二、使用方法安装完毕，接通电源，控制器开始自检，所有图文符号全亮，并发出蜂鸣提示音，自检结束后显示热水器水箱的水温与水位，如水位低于25，水温≤95℃，自动上水至设置水位。

控制器按照出厂设定的参数自动运行。

控制器五种模式：智能模式、定时模式、恒温模式、恒水位模式、温控模式。

1、智能模式（出厂设置模式）4：00启动上水至50水位，5：0C启动加热至50℃，保证早晨起床后的洗漱用水：9：00上水至1 00水位，16：00启动加热至60℃，保证晚上有60℃的水供用户使用；若15：00低于80水位，则再补水至80水位。

2、定时模式若智能模式不能满足您的需求，持续按“上水”键3秒钟启动定时上水模式，持续按“加热”键3秒钟启动定时加热模式，只能模式关闭。

定时模式出厂参数如下：第一次定时上水时间为“09：00”，第二次、第三次定时上水时间设置为“一一”。

三次上水设置水位均为“100水位”。

“一一”代表该功能未启动（下同）。

第一次定时加热启动时间为16：00，第二次、第三次定时加热启动时间设置为“一一”。

三次定时加热终止温度均为“60℃”。

如果定时模式出厂参数不能满足您的需求，您可以根据您的需求一次作如下设置，设置期间如10秒钟没有按键动作则自动退出，所修改的容自动保存。

2-1定时上水时间和水位设置持续按“上水”键3秒钟，“定时上水”亮，此时智能模式关闭，蜂鸣提示一声。

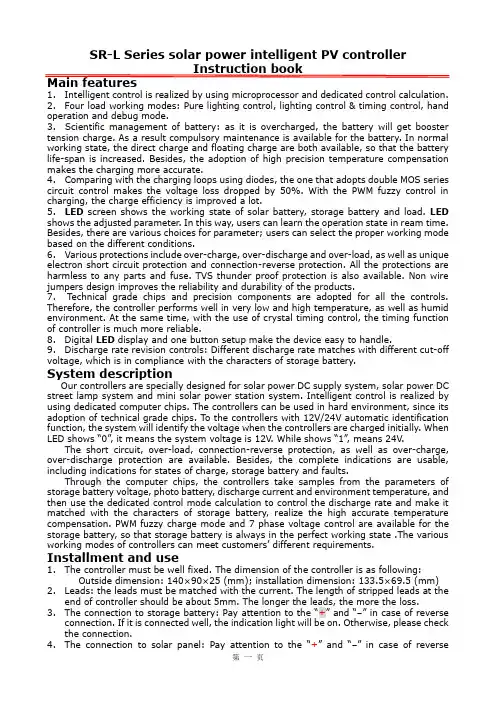

SR-L Series solar power intelligent PV controllerInstruction bookMain features1.Intelligent control is realized by using microprocessor and dedicated control calculation.2. Four load working modes: Pure lighting control, lighting control & timing control, hand operation and debug mode.3. Scientific management of battery: as it is overcharged, the battery will get booster tension charge. As a result compulsory maintenance is available for the battery. In normal working state, the direct charge and floating charge are both available, so that the battery life-span is increased. Besides, the adoption of high precision temperature compensation makes the charging more accurate.4. Comparing with the charging loops using diodes, the one that adopts double MOS series circuit control makes the voltage loss dropped by 50%. With the PWM fuzzy control in charging, the charge efficiency is improved a lot.5. LED screen shows the working state of solar battery, storage battery and load. LED shows the adjusted parameter. In this way, users can learn the operation state in ream time. Besides, there are various choices for parameter; users can select the proper working mode based on the different conditions.6. Various protections include over-charge, over-discharge and over-load, as well as unique electron short circuit protection and connection-reverse protection. All the protections are harmless to any parts and fuse. TVS thunder proof protection is also available. Non wire jumpers design improves the reliability and durability of the products.7. Technical grade chips and precision components are adopted for all the controls. Therefore, the controller performs well in very low and high temperature, as well as humid environment. At the same time, with the use of crystal timing control, the timing function of controller is much more reliable.8. Digital LED display and one button setup make the device easy to handle.9. Discharge rate revision controls: Different discharge rate matches with different cut-off voltage, which is in compliance with the characters of storage battery.System descriptionOur controllers are specially designed for solar power DC supply system, solar power DC street lamp system and mini solar power station system. Intelligent control is realized by using dedicated computer chips. The controllers can be used in hard environment, since its adoption of technical grade chips. To the controllers with 12V/24V automatic identification function, the system will identify the voltage when the controllers are charged initially. When LED shows “0”, it means the system voltage is 12V. While shows “1”, means 24V.The short circuit, over-load, connection-reverse protection, as well as over-charge, over-discharge protection are available. Besides, the complete indications are usable, including indications for states of charge, storage battery and faults.Through the computer chips, the controllers take samples from the parameters of storage battery voltage, photo battery, discharge current and environment temperature, and then use the dedicated control mode calculation to control the discharge rate and make it matched with the characters of storage battery, realize the high accurate temperature compensation. PWM fuzzy charge mode and 7 phase voltage control are available for the storage battery, so that storage battery is always in the perfect working state .The various working modes of controllers can meet customers’ different requirements.Installment and use1.The controller must be well fixed. The dimension of the controller is as following:Outside dimension: 140×90×25 (mm); installation dimension: 133.5×69.5 (mm) 2.Leads: the leads must be matched with the current. The length of stripped leads at theend of controller should be about 5mm. The longer the leads, the more the loss.3.The connection to storage battery: Pay attention to the “+” and “–” in case of reverseconnection. If it is connected well, the indication light will be on. Otherwise, please check the connection.4.The connection to solar panel: Pa y attention to the “+” and “–” in case of reverseconnection. If it is connected well, the indication light will be on. Otherwise, please check the connection.5. The connection to load: connect the leads with load of controller . The two interfaces are in parallel connection, and the total current must be less than rated current. Pay attention to the “+” and “–” in case of reverse connection which may damage of the device.outside view of the controllerParameter LED Nixie tubeOperation procedureA. Working state indication:①. Charged state indication : the solar indicator light is on, as the input voltage of solar battery panel reaches a certain point. The indicator light flashes slowly, as the storage battery is charging. The indicator light will flash quickly, as the system is over voltage.②. Storage battery indication: when the battery is under voltage, the indicator light flashes slowly. Over-charged for more than 10 seconds, the indicator light flashs quickly and the load is off. In normal working state, the indicator light is on continually.③. Load indication: when the load is in normal working state, indicator light is on continually. In over current, indicator light flashs slowly. In short circuit, the load is off at once and the indicator light flashs quickly. While the current is more than 1.25 times of rated current or more than 1.5 times for 5 seconds, the load of controller will be off.state Indicator light Off On Flash slowly Flash quickly Solar panel Low voltage （at night ） Fullvolta （daytime ） Charging Over voltage Storage battery - Norm Under voltage Over discharge load Load is off Norm Over current Short circuitstate of indicator lightB. Setting methods:To press the button for 3 seconds, the LED flashes and the system of the device is under mode of regulation. After releasing the key, the datain the LED changes along with every key-press till matches with the model designated by customers. To finish the setting, please wait until the LED stops to flash. Or just press the button for 3 seconds.C. Modes description①.Lighting control: without sunshine the light intensity decreases to start point. Then the controller recognizes the start signal after 10 minutes. Based on the parameter , the load is on. While under sunshine, the light intensity increase to start point, and then the controller recognizes the close signal after 3 minutes. The load is off.② Time control: The starting procedure is the same with that of pure lighting control. Timing control is dual period control; hence the double load can be regulated respectively. The load-on and load-off are alternated till the load is off in daytime. The time for the load-on and load-off can be adjusted to realize the different control effect. If the time for load-on is zero, the load will be off at night till the time for load-off is past. If the time for load-off is zero, the control effect will be the same with that of pure lighting control.③Manual mode: Regardless of the daytime or night, users can control the load-on and load-off by key-press under this mode. This mode is used for some special load or regulation. Charging for battery Indicator lightBattery Indicator ligntLoad Indicator ligntParameter LED Nixie tubebutton+ － + － + － Solar panel Battery Load④Test mode: this mode is designed for system regulation. It is almost the same with pure optical mode except that the cancelation of 10 minutes delay (Please refer to pure lighting control). The load is on with optical signal. In reverse, without optical signal, the load is off. This feature makes it easier to check the system installation.Working mode setting tableParameter DescriptionData in LEDModeData in LED Mode0 Dusk-to-Dawn, light is on all light 99 hours light is turn on after sundown 1 1 hours light is turn on after sundown 0. 10 hours light is turn on after sundown 2 2 hours light is turn on after sundown 1. 11 hours light is turn on after sundown 3 3 hours light is turn on after sundown 2. 12 hours light is turn on after sundown 4 4 hours light is turn on after sundown 3. 13hours light is turn on after sundown 5 5 hours light is turn on after sundown 4. 14 hours light is turn on after sundown 66 hours light is turn on after sundown 5.Manual mode7 7 hours light is turn on after sundown 6. Test mode, lights on after it detects no light, lights off after it detects light. 88 hours light is turn on after sundown7.Load open all timesModelSR-L seriesrated charging current □5A □10A □15A □20A Rated discharging current □5A □10A □15A □20AVoltage□12V ； □24V ； □12V/24V AutoNo load losses<5mA ； Charging circuit voltage dropLess than or equal to 0.20V Discharge circuit voltage dropLess than or equal to 0.15VOver voltage protection 17V ；×2/24V ；boost charge voltage 14.6V; ×2/24V (time of duration: 30 minutes) Direct charge voltage 14.4V ；×2/24V (time of duration: 30 minutes)Float charge voltage 13.6V ；×2/24V Charge recover voltage 13.2V ；×2/24VOver discharge recover voltage12.5V ；×2/24V Lower voltage indication12.0V ；×2/24VOver discharge voltage 11.1V ；×2/24VTemperature compensation -4.0mV/℃/2V(boost voltage, direct charge, float charge and charge returnvoltage compensation) Control methodPWM Smart Charging Working temperature From -35℃ to +65℃；Over-load and short circuit protectionOver-load protection: when the current of controller is 1.25 times of the rated current, the controller works for 30 seconds; 1.5 times of rated current, works for 5 seconds Short circuit protection: when the current of controller is more than or equal to 3 times of rated current, the protection starts. Circuit protectionOver-charge, over-discharge, shortcircuit and over-load protectionAll the protections are harmless to any parts and fuse of controller Anti- connection-reverse protection for solar battery and storage battery.FAQphenomenon solutionUnder the sunshine, the indicator light (NO.1) of solar panel is off Please check the line connected to photocell and make sure the proper connectionAs the cell panel is charged, the indicator light (NO.1) flashes quickly. The system is over-voltage. Please check whether the storage battery is well connected, or its voltage is too high.The indicator light (NO.2) of storagebattery is off Please check whether the storage battery is well connected. The indicator light (No.2) of storagebattery flashes quickly without output.The storage battery is over-discharged.The indicator light (No.3) of load flashes slowly without output. The load power is higher than the rated power. Please stop the operation of some equipment which consumes power, and then press the key for a longer time.The indicator light (No.3) of load flashes quickly without output. The load is short circuit and need to be adjusted. Then press the key for a longer time or wait till the next day, it will restart to work.The indicator light (No.3) is on continually without output. Please check whether the equipment which consumes power is well connected.Others Please check the connection, 12/24v Auto identified。

太阳能控制器使用说明1.确保连接正确：在使用太阳能控制器之前，请确保所有电路连接正确。

将太阳能电池板的正极连接至控制器的正极，将负极连接至控制器的负极。

然后将电池的正负极接入控制器相应的接口。

2.设置系统电压：一般来说，太阳能控制器有两种工作模式：12V和24V。

根据您使用的电压类型，设置相应的系统电压。

通常，可以通过按住设置键进入设置模式，然后在显示屏上选择正确的电压。

4.监控系统状态：太阳能控制器通常具有显示屏，可以实时监控系统状态和工作参数。

您可以通过显示屏上的菜单来查看太阳能电池板的电压、电流、电池电压等信息。

通过监控系统状态，可以及时发现问题并采取措施。

5.智能控制功能：一些高级太阳能控制器具有智能控制功能，可以根据系统状况自动调整充电和放电。

例如，当光照条件不足时，可以自动降低充电电流以保护电池。

这些功能通常在控制器的设置菜单中进行配置。

6.安全保护功能：太阳能控制器还具有多种安全保护功能，以防止电池充放电过程中的意外情况。

例如，过充保护功能可以防止电池充电时过充，避免损坏电池。

过放保护功能可以防止电池放电时过放，延长电池寿命。

此外，还有过流、逆流、短路等保护功能。

7.定期检查和维护：为了确保太阳能控制器的正常工作，建议定期进行检查和维护。

检查电池连接是否牢固，清洁电池板表面的灰尘和污垢，以保持最佳的工作效率。

定期检查控制器的显示屏和按钮是否正常工作。

总结：太阳能控制器是太阳能发电系统中的重要组成部分，可以确保电池正常充电并保护电池免受过充和过放的损害。

通过按照以上使用说明进行正确的连接、设置和监控，可以有效地管理太阳能发电系统，延长电池寿命，提高能源利用效率。

太阳能控制器使用说明书一、产品介绍太阳能控制器是一种专门用于太阳能发电系统的电子设备，它主要负责对太阳能电池板产生的电能进行充电和放电控制，以保证太阳能发电系统的正常运行。

二、产品特点1.高效充放电控制：太阳能控制器采用先进的充放电控制技术，可以有效提高太阳能发电系统的充放电效率。

2.多重保护功能：太阳能控制器具有过压、欠压、过流、短路等多重保护功能，可以有效防止因异常情况导致的设备损坏。

3.智能化管理：太阳能控制器采用智能化管理技术，可以自动判断环境温度、光照强度等因素，并根据实际情况进行调整，以保证系统稳定运行。

三、产品参数1.额定输入电压：12V/24V/48V2.最大输入功率：1000W/2000W/4000W3.最大输出功率：600W/1200W/2400W4.工作温度范围：-20℃~50℃四、使用方法1.安装前准备：（1）确认太阳能电池板的输出电压和控制器的额定输入电压相同。

（2）确认太阳能电池板的输出功率不超过控制器的最大输入功率。

（3）确认控制器的输出功率满足所需负载的要求。

2.安装步骤：（1）将太阳能电池板的正负极分别连接到控制器的PV+和PV-端子上。

（2）将负载正负极分别连接到控制器的Load+和Load-端子上。

（3）将蓄电池正负极分别连接到控制器的Battery+和Battery-端子上。

3.使用注意事项：（1）在使用前请先确认各项参数设置是否正确。

（2）在安装过程中，请勿将正负极接反，以免损坏设备。

（3）请勿将太阳能电池板直接连接到蓄电池上，以免因过充或过放导致蓄电池损坏。

五、常见问题及解决方法1.为什么无法充电？可能是由于以下原因导致：（1）太阳能电池板输出功率不足；（2）蓄电池已经满充；（3）控制器设置有误。

解决方法：（1）检查太阳能电池板输出功率是否满足要求；（2）确认蓄电池是否已经满充；（3）检查控制器设置是否正确。

2.为什么无法输出电力？可能是由于以下原因导致：（1）负载过大；（2）控制器故障。

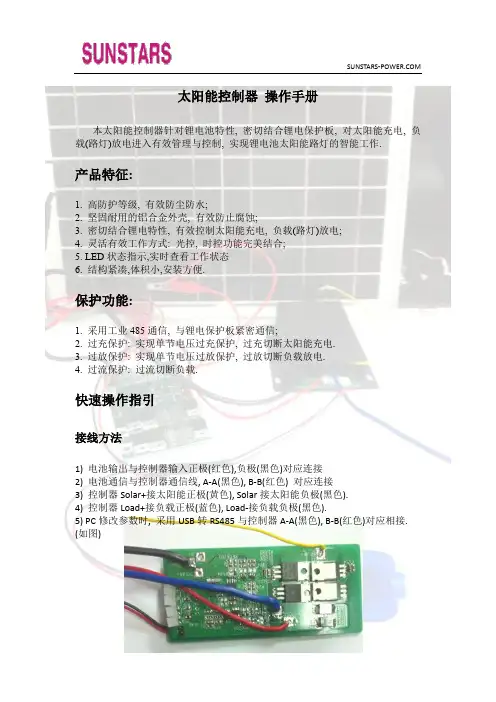

太阳能控制器操作手册本太阳能控制器针对锂电池特性, 密切结合锂电保护板, 对太阳能充电, 负载(路灯)放电进入有效管理与控制, 实现锂电池太阳能路灯的智能工作.产品特征:1. 高防护等级, 有效防尘防水;2. 坚固耐用的铝合金外壳, 有效防止腐蚀;3. 密切结合锂电特性, 有效控制太阳能充电, 负载(路灯)放电;4. 灵活有效工作方式: 光控, 时控功能完美结合;5. LED状态指示,实时查看工作状态6. 结构紧凑,体积小,安装方便.保护功能:1. 采用工业485通信, 与锂电保护板紧密通信;2. 过充保护: 实现单节电压过充保护, 过充切断太阳能充电.3. 过放保护: 实现单节电压过放保护, 过放切断负载放电.4. 过流保护: 过流切断负载.快速操作指引接线方法1) 电池输出与控制器输入正极(红色),负极(黑色)对应连接2) 电池通信与控制器通信线, A-A(黑色), B-B(红色) 对应连接3) 控制器Solar+接太阳能正极(黄色), Solar接太阳能负极(黑色).4) 控制器Load+接负载正极(蓝色), Load-接负载负极(黑色).5) PC修改参数时, 采用USB转RS485与控制器A-A(黑色), B-B(红色)对应相接. (如图)PC修改参数控制器参数, 点击获取, 获取控制器中的保护参数1. 总过压保护: 当电池电压超过总过压保护值时,控制器关断太阳能充电;2. 总过压恢复: 控制器对总电压过压保护关断保护后, 需要等待总电压低于总过压恢复点后才再次打开太阳能充电.3. 总欠压保护: 当电池电压低于总欠压保护值时,控制器关断负载放电;4. 总欠压恢复: 控制器对总电压欠压保护关断保护后, 需要等待总电压高于总欠压恢复点时才再次充放负载放电.5. 单节过压保护: 单节电压由通信读取保护板数据. 当单节电压高于该保护点时进入保护, 关断太阳能充电.6. 单节过压恢复: 单节过压保护后,需要恢复到该值才再次打开太阳能充电7. 单节过放保护: 当单节电压低于该保护点时进入保护, 停止负载放电.8. 单节过放恢复: 单节过放保护后, 需要等到电压恢复到该值时才再次充放放电.9. 开灯电压. 当从白天转向黑夜时, 太阳能电压降低到开灯电压, 并持续1分钟以上, 开始打开放电亮灯.10. 关灯电压, 当从黑夜转向白天时, 太阳能电压升至关灯电压时,并持续1分钟以上,关灯.11. 关灯延时: 当进入黑夜后, 开始亮灯, 同时开始计时, 当设定时间完毕后关灯; 当该值为0时, 直到关灯电压时,进入白天才关灯.实时电压,点击获取, 读取实时的电压1. 太阳能电压2. 电压总电压参数修改步骤:1. 连接好控制器与RS485端口2. 点击”打开串口”, 串口打开后, PC连接上控制器, 此时进入参数修改模式, LED1闪烁如果LED没有闪灯, 检查接线, 关闭串口再次打开.3. 在控制器参数栏中点击获取, 读取控制器参数, 修改好后, 点击”更新”保护参数, 提示成功;4. 点击”关闭串口”, 控制器LED1常亮. 参数修改完成,控制器进入正常工作.指示灯说明:LED1, 电源指示灯, 正常工作常亮, 修改参数时闪灯;LED2, 充电指示灯, 充电时常亮, 过充闪灯;LED3, 异常指示灯, 通信异常闪灯;LED4 负载指示灯, 放电时常亮, 欠压闪灯;默认参数总过压保护(mV)29050总过压恢复(mV)28350总欠压保护(mV)19600总欠压恢复(mV)21000单节过压保护(mV)4150单节过压恢复(mV)4050单节过放保护(mV)2800单节过放恢复(mV)3000开灯电压(mV) 5000 关灯电压(mV) 3000 关灯延时(min) 360锂电池保护板资料：附录1：常见问题问题1：正常安装后，不能够进行放电。

太阳能热水器控制仪使用说明书第一篇：太阳能热水器控制仪使用说明书太阳能热水器控制仪使用说明书太阳能热水器使用说明，一般情况下也就是说的太阳能热水器控制仪的使用方法，在这里我们拿最常用的西子控制仪说明书，为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题，方便大家使用。

TMC至尊全天候测控仪使用说明书【主要技术指标】1.使用电源：220VAC功耗：<5W2.测温精度：±2℃3.测温范围：0-99℃4.控温精度：±2℃5.水位分档：五档环形显示6.可控水泵或电热带功率：≤500W7.可控电加热功率：≤1500W可选：3000W8.漏电动作电流：≤10mA/0.1s9.电磁阀参数：直流DC12V，可选用有压阀或无压阀有压阀工作压力：0.02MPa～0.8MPa无压阀工作压力：0.0MPa，适用于水箱供水或低压供水10.广域亮彩显示屏低功耗：<0.5W【主要功能】1.北京时间：实时显示北京时间2.水位预置：可预置加水水位50、80、100%3.水温预置：可预置加热温度范围：30℃-80℃，定时加热若不需要启动电加热，可预置为00℃4.水温指示：显示太阳能热水器内部实际水温5.水位指示：显示太阳能热水器内部所存水量6.缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7.缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8.手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。

启动加热时水位若低于50%，则先启动上水再加热。

正在加热时水位低于50%自动关闭加热，保护电加热管。

启动手动上水时，若实际水位大于等于预置水位时，测控仪自动上调预置水位，以保证用户上水需求，启动手动加热时，若实际水温大于等于预置水温时，自动上调预置水温，以保证用户加热需求，建议用户预置水温不超过60℃9.自选模式：有智能、定时、温控三种模式可选定时模式：可设定二次定时上水、二次定时加热，原厂设置定时上水第一次9：00上水至100%水位，第二次15：00启动上水至100%水位。

一、技术参数工作压力：220V～50Hz工作环境：-10°～40℃空载功率：4W 温度显示：00℃～99℃测温精度：±2℃水位显示：255080100 漏电动作电流：10mA0.1s 控制增压泵功率：500W 控制电热带功率：500W控制电加热功率：1500W（可定制3000（）w）电磁阀：12V- 工作水压0.02～0.8Mpa （可选装低压阀，工作水压0.01～0.4Mpa）外形尺寸：1.86×116×42（mm）二、使用方法安装完毕，接通电源，控制器开始自检，所有图文符号全亮，并发出蜂鸣提示音，自检结束后显示热水器水箱的水温与水位，如水位低于25，水温≤95℃，自动上水至设置水位。

控制器按照出厂设定的参数自动运行。

控制器五种模式：智能模式、定时模式、恒温模式、恒水位模式、温控模式。

1、智能模式（出厂设置模式）4：00启动上水至50水位，5：0C启动加热至50℃，保证早晨起床后的洗漱用水：9：00上水至100水位，16：00启动加热至60℃，保证晚上有60℃的水供用户使用；若15：00低于80水位，则再补水至80水位。

2、定时模式若智能模式不能满足您的需求，持续按“上水”键3秒钟启动定时上水模式，持续按“加热”键3秒钟启动定时加热模式，只能模式关闭。

定时模式出厂参数如下：第一次定时上水时间为“09：00”，第二次、第三次定时上水时间设置为“一一”。

三次上水设置水位均为“100水位”。

“一一”代表该功能未启动（下同）。

第一次定时加热启动时间为16：00，第二次、第三次定时加热启动时间设置为“一一”。

三次定时加热终止温度均为“60℃”。

如果定时模式出厂参数不能满足您的需求，您可以根据您的需求一次作如下设置，设置期间如10秒钟没有按键动作则自动退出，所修改的容自动保存。

2-1定时上水时间和水位设置持续按“上水”键3秒钟，“定时上水”亮，此时智能模式关闭，蜂鸣提示一声。

太阳能控制器操作手册SOLAR CONTROLLER产品电压：12V/24V 或 48V安时：20A30A40A50A60A亲爱的用户：感谢你选择我们的产品，在你使用本产品之前请详细阅1、主要功能特征如下所示：1）系统电压 12V/24V 自动识别或者48V2）人性化液晶显示屏和双键操作人机界面3）完全使用技术数据设置和修改4）高效智能PWM三级充电5）可以选择加载控制模板，在晚上可以对路灯进行时间上的设定6）可靠地保护：过压，短路，超载，过充，过放保护功能7）精确的温度补偿，正确地充电和放电电压自动延长电池的使用用寿命。

8）输入终端的正极和负极端反向连接保护。

2、安全使用建议1）控制器会检测环境的温度来适应充电电压，所以控制器应该尽可能的靠近 电池。

(建议在30~100cm)2）18V太阳能板接12V蓄电池系统，36V太阳能板接24V蓄电池系统。

3）为了使终端牢固，尽可能使用绞体铜线。

松动的电源连接和/或腐蚀的电线 可能会导致电阻连接熔化电线绝缘，烧毁周围的材料甚至引起火灾。

4）控制器只适用于各种铅酸电池，请勿使用于其他电池(锂电池、镍氢电池)。

3、液晶显示器的特点LVR ABSORBLVDFLOAT P%V℃kWAh12365478920A/30A)10%V℃kWAh12345678940A/50A/60A)101)日间模式 2)晚间模式 3) 太阳能面板 4)电池5)电池电量显示 6)时间设置 7)负载 8)单位9)数码显示 10)设置参数项4、控制及连接安装说明1）控制器应该安装在通风良好的地方，避免阳光直射，高温，不应该安装在 水可以渗透到控制器的地方。

2）请选择正确的螺丝来安装控制器在墙上或其他平台,螺丝M4或M5,螺丝帽的 直径应该小于10mm。

3）请在墙与控制器之间保留足够的空间，用于冷却和顺利连接。

4）安装孔距离为20-30A(178*60mm)、40A(80*185mm)、50-60A(98*178mm),安装孔的直径为5mm。

太阳能控制器说明书太阳能控制器说明书一、产品介绍1.1 产品概述太阳能控制器是一种用于太阳能光伏系统中的电子设备，主要功能是控制光伏电池板的输出电压，以及对电池的充电和放电进行管理。

1.2 产品特点太阳能控制器具有以下特点：●高效能：采用先进的光伏调节技术，能够最大程度地提高光伏电池板的发电效率。

●安全可靠：具备多重保护功能，包括过压保护、过流保护、短路保护等，确保太阳能发电系统的安全运行。

●易于安装和使用：设备结构简单，操作界面友好，用户可以轻松完成控制器的安装和配置。

●良好的兼容性：适用于各种太阳能光伏系统，以及与电网和储能系统的连接。

二、产品规格2.1 输入参数●最大输入电压：V●输入电压范围：XV-V●最大输入电流：A2.2 输出参数●输出电压范围：XV-V●输出电流范围：X-A2.3 其他参数●工作温度范围：-℃至℃●防护等级：IP●尺寸：mm × mm × mm●重量：g三、安装与连接3.1 安装要求●安装位置选择：建议安装在通风良好、避免阳光直射和雨水浸泡的地方。

●安装支架：选择合适的支架将控制器固定在墙面或其他支撑物上。

3.2 连接方法根据实际情况选择以下一种连接方式：●直接连接：将太阳能光伏电池板的正极与控制器的正极连接，负极与负极连接。

●并联连接：将多块太阳能光伏电池板的正极并联后连接到控制器的正极，负极同理。

四、使用说明4.1 开机与关机按下电源开关键，控制器将启动，显示屏上将显示相关信息。

按下电源开关键，控制器将关闭。

4.2 参数设置通过操作按钮和显示屏，用户可以对控制器进行参数设置，包括输入输出电压范围、过压保护参数等。

具体操作方法详见用户手册。

4.3 故障检测与处理控制器配备有故障检测功能，当系统发生故障时，将显示相应的故障代码。

用户可以根据用户手册中提供的故障代码表进行故障的判断和处理。

五、维护与保养为了确保太阳能控制器的正常运行，用户需要定期进行以下维护与保养工作：●清洁：定期清除控制器表面的尘土和杂物，以保证散热效果和防止短路等故障。

太阳能控制器使用说明太阳能控制器是一种关键的设备，用于监测和控制太阳能系统的充电过程。

本文将介绍如何正确地安装和使用太阳能控制器，以确保系统的高效运行和长期稳定性。

安装步骤1.确定安装位置：选择一个通风良好、远离水源和火源的位置，确保控制器不会受到暴露在阳光下或雨水直接浸泡的影响。

2.连接太阳能板：将太阳能板的正负极分别连接至控制器的对应端口，并确保连接稳固。

3.连接电池：通过控制器的正负极端口将电池连接到系统中。

4.连接负载：将需要供电的设备连接至控制器上的负载端口。

5.连接地线：确保将地线牢固连接，以防静电积累和过电压损坏设备。

使用方法1.启动控制器：按下控制器上的电源按钮，确认指示灯亮起表示系统已启动。

2.监控充电状态：通过控制器上的显示屏可以查看当前系统的充电状态，包括电压、电流和充电模式等信息。

3.设置充电参数：根据实际情况，可以通过控制器上的按键调整充电参数，如过充保护电压、过放保护电压等。

4.避免过充过放：控制器具有过充和过放保护功能，确保电池在安全范围内充放电，避免损坏电池。

5.定期检查：定期检查连接线路是否松动，清洁控制器表面并排除灰尘，确保设备在良好的工作状态下运行。

常见问题解决1.控制器无法启动：检查电池连接是否正确，是否存在保险丝熔断等问题。

2.显示屏异常：可能是控制器内部电路故障，建议联系厂家维修。

3.充电速度缓慢：检查太阳能板是否遮蔽、阳光充足等因素，并调整安装位置。

4.其他异常：如遇到其他异常问题，建议联系专业技术人员进行检修。

通过正确安装和使用太阳能控制器，可以最大程度地发挥太阳能系统的效率，延长电池寿命，实现能源的节约和环保价值。

愿本说明对您使用太阳能控制器时有所帮助。

太阳能控制器说明书一般安全和安全使用建议安全建议1.蓄电池存储了大量能量，在任何情况下使用时，一定不要让蓄电池短路，我们建议蓄电池线上连接保险丝（慢动作型，根据控制器额定电流选型）。

2. 蓄电池能产生可燃性气体。

请远离火花，火或者无保护的火焰。

保证蓄电池存放处通风。

2.不要接触或者短路电线或端子。

因为在某些端子或电线上可以产生高达蓄电池两倍的额定电压，需要操作时，注意使用绝缘工具。

3. 请保证儿童远离蓄电池和控制器。

4. 请遵守蓄电池厂商的安全建议。

适用范围控制器只适用太阳能光电，额定电压为12V/24V的系统，蓄电池为液体开口或者密封式(VRLA阀控密封)的铅酸蓄电池，也可以为磷酸亚铁锂电池。

购买前，需注明蓄电池类型。

功能特点1. 12V/24V系统电压自动识别2. LED数字显示和一键按键操作，使用简单快捷3. 改进的三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均衡和硫化现象，提高蓄电池的使用寿命。

4. 采用了串联式PWM充电主电路，充电效率较非PWM高3％～6％，增加了用电时间，使系统有更长的使用寿命。

5. 三种负载工作模式，方便使用在各种路灯及监控设备上6. 外置温度传感器，具有高精度的温度补偿7. 参数设置掉电保存功能，无需重复设置，使用方便快捷6. 直观的LED显示，让用户了解太阳能，蓄电池，负载的运行状态。

7. 具有过充，过放，过载保护以及电子短路保护与蓄电池防反接保护。

8 防雷击保护控制器面板图:接线图:控制器的安装及使用1.控制器的安装要牢靠，尺寸如下：外形尺寸和安装尺寸图：2. 导线的准备：先确定导线的长度，确定安装位置后，尽可能减少导线的长度， 以减少电损耗。

3. 先接蓄电池，注意正负极，不要反接。

如接反，控制器指示灯没有任何指示， 不会损坏控制器内部元器件。

如连接正确，BATTERY 指示灯，应该有指示。

4. 再连接太阳能电池板的导线，注意正负极，不要反接；如果有阳光,CHARGE 指示灯10S 后会亮或充电闪烁，否则检查连接对否。

SR-SL 系列太阳能智能充电控制器使用说明书一、 主要特点1. IP68防水等级，铝制外壳设计，能有效的防止各种腐蚀。

2. 12V/24V 系统电压自动识别。

3. LED 数字显示和防水按键操作，使用简单快捷。

4.改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均衡和硫化现象，提高蓄电池使用寿命。

5. 五种负载工作模式,方便使用在各种路灯及监控设备上。

6. 外置温度传感器，具有高精度温度补偿。

7. 参数设置掉电保存功能，无需重复设置，使用方便快捷。

8. 各种状态指示。

9. 具有过充、过放、过载保护以及电子短路保护与防反接保护。

10. TVS 防雷保护。

二、 安装和接线1. 控制器安装要牢靠，尺寸如下：外形尺寸：82×58×20(mm) 安装尺寸：43×75(mm) 安装孔径：3.5(mm)2.SR-SL 系列控制器可以在12V 或24V 系统电压下工作，使用时请先接蓄电池，控制器会自动识别蓄电池电压后开始工作。

如果是12V 系统数码管显示“0﹒”；如果是24V 系统数码管将显示“1﹒”。

3. 连接“+”极：控制器为共正极设计，请将蓄电池、光电池和负载的正极分别与控制器的正极端（红线）连接在一起。

4. 连接蓄电池“－”极：如果连接正确，控制器指示灯会闪烁，否则，请检查连接是否正确。

5. 连接太阳能板“－”极：如果有阳光，太阳能板指示灯会亮，否则，请检查连接是否正确。

6.连接负载“－”极：将负载连接线接入控制器负载输出端，电流不能超过控制器额定电流。

接线图如下图所示：三、 使用建议1. 控制器在上电时会识别蓄电池电压，使用时请先接蓄电池，并保证连接可靠。

2. 控制器在运行期间会发热，建议安装在通风散热的环境中。

3. 控制器会测试环境温度对蓄电池充电进行补偿，尽量将蓄电池和控制器放在同一环境内。

4. 选择容量足够的电缆线连接，避免线路上的损耗过大，控制器产生误判断。
