房屋建筑学建筑剖面设计

房屋建筑学建筑剖面设计

编辑课件
21
（九）声学方面：
1、足够的声强和均匀的响度（不产生回声）
2、清晰度
3、丰满度
4、无噪声
5、消除声音缺陷
编辑课件
22
（十）建筑设计应满足声学要求
1、房间体量的控制。体量即体积。 电影院3.5—4.5m3/人，音乐厅6—8m3/人 2、房间形状的选择（声波、反射）
①矩形
②钟形
③扇形
④六角形
1、 图解法（绘图法） 2、 数解法（计算法）（三角法）
编辑课件
14
编辑课件
15
编辑课件
16
（八）视距：
1、 什么是视距：观众与对象间的直线距离。 以看到对象的某些细部表情或球体为准。
2、 影响视觉的因素：
① 剧种
② 照度强弱
③ 色彩的明暗对比 ④ 表演区的深度
编辑课件
17
3、最大视距：
最大视距：最后一排观众到设计视点的水平直线距离。
⑤卵形
⑥圆形
编辑课件
23
3、台口、侧墙、天花等细部处理。 做成折面起反射作用。
4、混响时间控制。声音的传播在一般室温下341m/s
影响因素： ①吸声材料面积
②吸声系数
③铺设位置
④分布办法
编辑课件
24
室内使用性质和活动特点的要求
一些室内人数较多、面积较大具有视听等使用特点的活动房 间的高度和剖面形状……. 以视线要求为例来分析，对室内 地坪的剖面形状就有一定的要求。
3、双侧采光时，房间净高≮总进深的1/4。
如6m进深的单侧采光教室，窗上沿提高100mm ，室内最不利位置的照度可提高1%
编辑课件
30
采光、通风的要求

建筑剖面设计_房屋建筑学05

建筑剖面设计_房屋建筑学05



下一页 返回
第一节 房间的剖面形状及构造要求



二、房间的构造要求
1.房间的使用要求 （1）有视线要求的房间主要是指影剧院的观众厅、体育馆的 比赛大厅、教学楼中的阶梯教室等。这类房间除平面形状、 大小需满足一定的视距、视角要求外，地面应有一定的坡度， 以保证视线没有遮挡。 地面升起的坡度与设计视点的选择、后排与前排的视线升高 差、前后排对位或错位排列、排距有关。 设计视点是指按设计要求所能看到的极限位置，以此作为视 线设计的主要依据。各类建筑由于功能不同，观看对象不同， 设计视点的选择也不一致。设计视点愈低，视觉范围愈
上一页
返回
第二节 建筑各部分高度和层数的确 定


一、房间的净高与层高
建筑物的每部分高度是该部分使用高度、结构高度和设备所 占用高度的总和。房间的净高是指楼地面到结构层（梁、板） 底面或顶棚下表面之间的垂直距离。房间的层高是指该层楼 地面到上一层楼地面之间的距离，如图5-1所示。


二、窗台和门的高度
下一页 返回
第三节 建筑空间的剖面组合与空间 利用Βιβλιοθήκη 二、建筑空间的剖面组合原则
（1）根据建筑的功能和使用要求，分析建筑空间的剖面组合 关系。在剖面设计中，不同用途的房间有着不同的位置要求， 应根据功能和使用要求以及组合的可能性来进行考虑。一般 情况下，对外联系密切、人员出入频繁、室内有较重设备的 房间应位于建筑的底层或下部；而那些对外联系较少、人员 出入不多、要求安静或有隔离要求、室内无大型设备的房间， 可以放在建筑的上部。如在高等学校综合科研楼设计中，就 常把接待室和有大型设备的实验室放在底层；把人数多、人 流量较大的综合教室放在建筑的下部；而使用人数较少、相 对安静的研究室、研究生教室、普通办公室等用房，

房屋建筑学建筑剖面设计概述

房屋建筑学建筑剖面设计概述
影响建筑物层数和总高度的因素很 多，主要有以下几方面。
根据建筑用途和使用对象的不同，对建筑的层数有不同的要求。 例如，医院、学校建筑为了使用方便和对人员的相对集中管理，一 般不宜建造高层；托儿所、幼儿园、敬老院等建筑，为了便于儿童 和老人经常在户外活动、联系方便和使用安全，其建筑层数不宜超 过两层；影剧院、体育馆、车站等建筑，由于使用中有大量人流， 为便于迅速、安全疏散，也应以单层或低层为主。宾馆、贸易大厦 等建筑，则由于人员活动相对独立、集中，区域活动性较强，又由 于此类建筑多建造于市区繁华地段，土地造价极高，因此不宜在地 面水平伸展，而应向高处垂直延伸。另一方面，一些经济实力较强 者为显示其经济实力，往往希望其建筑越高大越好，在繁华地带从 高度上产生中心的导向性，有良好的可视性和观赏性，所以常建为 高层公共建筑。
建筑空间的组合建筑的空间组合，包括水平方 向和垂直方向的组合关系，在组合设计中，要综合、 整体考虑水平方向和垂直方向上的功能关系。建筑 剖面的空间组合设计，主要是在平面组合的基础上 分析建筑物各部分应有的高度、层数及在垂直方向 上的空间组合和利用等问题，来满足建筑功能上的 需要与精神功能的需求。
1.基于功能和使用的要求考虑
在确定房屋层数时，要综合考虑各方面的影响因素，在 满足建筑物使用要求的前提下，确定经济、合理、安全、可 靠的结构类型及层数。
10.3.2 结 构、 材 料 和 施 工 的 要 求
按照《建筑设计防火规范》的规定，建 筑层数应根据建筑的性质和耐火等级来确定。 当建筑物的耐火等级为一、二级时，层数原 则上不作限制；为三级时，最多允许建5层； 为四级时，仅允许建2层。
状也有很大的差别，其主要是由建筑的使用性质和功 能需要所决定的。如下图，在这些建筑的空间中，为 保证良好的视觉效果，地面要设计出一定的坡度；为 保证声音的效果，顶棚则需要做成能反射声音的折面 造型。

房屋建筑学---第三章建筑剖面

房屋建筑学---第三章建筑剖面
3.1.1使用要求对剖面的影响
绝大多数建筑属于一般功能要求的，可采用矩形，如住宅、学 校、办公楼、旅馆、商店等。
某些有特殊功能要求的房间，须选择合适的剖面。 1．视线要求（影剧院观众厅、体育馆比赛大厅、阶梯教室等 ）
* 地面的升起坡度---设计视点选择、 座位排列方式、排距、 视线升高值C
3
h
第三章 建筑剖面设计
8

第三章 建筑剖面设计
3.1.3 采光、通风的要求
为满足通风要求， 对公共厨房等在操作过程中散 发大量蒸汽和油烟的房间，可在顶部设排气窗，形成 各异的剖面形状。
9
h
第三章 建筑剖面设计
第一节 完
休息一会儿吧！
10
h
第三章 建筑剖面设计
3.2 房屋各部分高度的确定
11
h
第三章 建筑剖面设计
地面坡度大于1：6时，应做成台阶
中学演示教室的地面升起
上：对位排列，逐排升高
下：错位排列，隔排升高
5
重庆大学建筑城规学院
建筑技术研究所绘制
h
第三章 建筑剖面设计
3.1.1 使用要求对剖面的影响
2．音质要求—顶棚形式的确定 (如剧院、电影院、会堂)
观众厅声学特点： * 声能分布均匀 * 防止回声 * 避免声聚焦
房屋建筑学
第三章 建筑剖面设计
3.1 房间的剖面形状 3.2 房屋各部分高度的确定 3.3 房屋的层数 3.4 建筑空间的组合与利用
1
h
第三章 建筑剖面设计
3.1 房间的剖面形状
房间的剖面形状分为矩形、非矩形两类。
使用要求 结构、材料和施工的影响 采光、通风、艺术构思等要求
2
h
第三章 建筑剖面设计

《房屋建筑学》第5章建筑剖面设计

《房屋建筑学》第5章建筑剖面设计

第5章建筑剖面设计一、单项选择题1、大多数建筑的房间在其剖面形状上多采用( ) CA、三角形B、梯形C、矩形D、多边形2、在影剧院,会堂等建筑中，以下哪种要求显得格外重要( ) CA、高度要求B、长度要求C、音质要求D、反光要求3、特殊的结构形式往往能为建筑创造独特的室内空间，这一点在什么建筑中显得尤为重要？（ ) AA、大跨建筑B、居住建筑C、工业建筑D、农业建筑4、一般情况下，室内净高度应保证人在举手时不触及顶棚，也就是不应低于___.地下室、贮藏室、局部夹层、走道及房间的最低处的净高不应小于___。

（ ) CA、2000mm 1800mmB、2100mm 1900mmC、2200mm 2000mmD、2400mm 2200mm5、实践表明,普通砖混结构的建筑物，层高每降低100mm,可节省投资（）AA、1%B、2%C、3％D、4%二、多项选择题1、以下属于大跨度建筑的有( ） ABA、中国大剧院B、人民大会堂C、别墅D、普通小学教学楼2、根据防火规范的要求，以下叙述哪一些为正确?（） ABDA。

一、二级的民用建筑物之间的间距必须满足防火规范的要求B.一、二级的民用建筑物，最大允许长度为150m，每一个防火分区最大允许建筑面积为2500m2C.一、二级医院建筑的病房,不应设在四层及四层以上D.一、二级的剧院、体育馆的长度和面积可以酌情放宽限制3、下列关于侧窗采光的叙述哪些是不正确的？（）ACDA、单侧采光时窗户上沿离地高度应大于或等于进深的尺寸B、单侧采光时窗户上沿离地高度应大于或等于进深尺寸的一半C、双侧采光时窗户上沿离地高度应小于或等于进深尺寸的四分之一D、双侧采光时窗户上沿离地高度应小于或等于进深尺寸的一半4、住宅剖面设计与用地的关系哪个回答是不正确的？（） ABDA、一般8层以下住宅,增加层数对节约用地影响不明显；B、降低层高对节约用地的影响不大；C、降低层高对节约用地的影响有时比单独增加层数更为有效；D、住宅剖面作成前高后低的台阶形对节约用地不利。

房屋建筑学课件 第2篇 第2章 建筑物各部分高度的确定和剖面设计5-1

房屋建筑学课件 第2篇 第2章 建筑物各部分高度的确定和剖面设计5-1

2010-12-2
LiaoNing Technical University
辽宁工程技术大学
16
2.1 建筑物各部分高度的确定
2.1.1 建筑物的标高系统 建筑物的标高系统——相对标高：将建筑物底层室 建筑物的标高系统 内某指定地面的高度定为± 内某指定地面的高度定为±0.000，单位是米（m） ，单位是米（ ） 高于这个标高的为正标高，反之则为负标高。 高于这个标高的为正标高，反之则为负标高。 绝对标高：建筑设计人员获得的基地红线图及土质、 绝对标高：建筑设计人员获得的基地红线图及土质、 水文等资料所标注的都是绝对标高 绝对标高， 水文等资料所标注的都是绝对标高，在设计时涉及 建筑物的各部分都应当换算为相对标高进行标注， 建筑物的各部分都应当换算为相对标高进行标注， 以免混淆。 以免混淆。 加注， 加注，如：“本工程±0.000相当于绝对标高 本工程± 相当于绝对标高 XXX.XXX米”的字样。 米 的字样。
12
2.0.2 结构、材料和施工的影响 结构、
房间的剖面形状除应满足使用要求以外， 房间的剖面形状除应满足使用要求以外，还应考虑结 构类型、材料及施工的影响。 构类型、材料及施工的影响。
2010-12-2
LiaoNing Technical University
辽宁工程技术大学
13
2.0.3 采光、通风的要求 采光、
2010-12-2
LiaoNing Technical University
辽宁工程技术大学
22
2．人活动所需要的使用高度
视线无遮挡要求和剖面形状的关系
（a）阶梯教室内学生视线分析； （b）观演建筑内观众视线分析 ）阶梯教室内学生视线分析； ）
2010-12-2

房屋建筑学第2篇 第2章 建筑物各部分高度的确定和剖面设计(new)

房屋建筑学第2篇 第2章 建筑物各部分高度的确定和剖面设计(new)

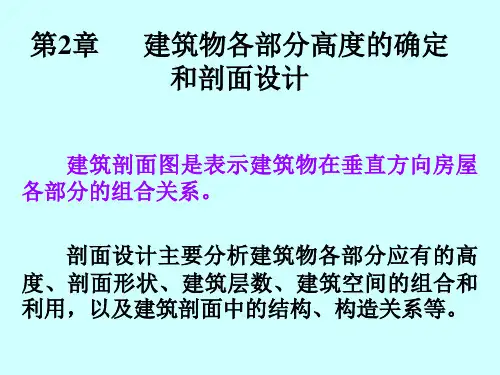

第 2章
建筑物各部分高度的确定 和剖面设计
建筑剖面图是表示建筑物在垂直方向房屋 各部分的组合关系。
剖面设计主要分析建筑物各部分应有的高 度、剖面形状、建筑层数、建筑空间的组合和 利用，以及建筑剖面中的结构、构造关系等。
2.1
建筑物各部分高度的确定
2.1.1 建筑物的标高系统
一般将建筑物底层室内某指定地面的高度定 为±0.000 ，单位是米（ m ）。高于这个标高的为 正标高，反之则为负标高。 建筑设计人员获得的基地红线图及土质、水 文等资料所标注的都是绝对标高，在设计时涉及 建筑物的各部分都应当换算为相对标高进行标注， 以免混淆。 剖面图——在适当的部位将建筑物从上至下垂直 剖切开来，令其内部的结构得以暴露，得到该剖 切面的正投影图 。
设计视点确定后，就要进行地面起坡计 算。首选要确定每排视线升高值。每排视 线升高值应等于后排观众的视线与前排观 众眼睛之间的视高差，一般定为 120mm 。 当座位错位排列时，每排视线升高值为 60mm。
普通 教室 （a) 和
阶梯 教室 (b)
对比
• 体育场馆观众席地面的升起应使观众的视 线不受遮挡
城市航空港附近的一定地区，从飞行安全 角度考虑，也对新建房屋的层数和总高有所限 定。
建筑物的使用性质，对房屋的层数有一定要 求。如幼儿园为了使用安全应建低层。
• 建筑物的耐火等级不同，相应对建筑层数 也有一定限制。 • 房屋建造时所用材料、结构体系、施工条 件以及房屋造价等因素，对建筑物层数的 确定也有一定影响。
(2)听觉要求
影剧院中对听觉要求较高。为了达到较好的声 音传播效果，天棚的剖面形状一般较为特殊。
不同屋顶形状的声音反射示意图
3.满足生理心理要求的其他标准

房屋建筑学建筑物各部分高度的确定和剖面设计

房屋建筑学建筑物各部分高度的确定和剖面设计

2019/7/15
23
第2篇 建筑空间构成及组合
●大小、高低相差悬殊的空间组合
·以大空间为主穿插布置小空间
有的建筑如影剧院、体育馆等，空间组合常以大空间（观众厅和比赛大 厅）为中心，在其周围布置小空间，或将小空间布置在大厅看台下面，充 分利用看台下的结构空间。这种组合方式应处理好辅助空间的采光、通风 以及运动员、工作人员的人流交通问题。
(a)以踏步或楼梯联系各层楼地面以解决错层高差
(b)以室外 台阶解决 错层高差
2019/7/15
27
第2篇 建筑空间构成及组合
●台阶式空间组合 台阶式空间组合的特点是建筑由下至上形成内收的 剖面形式，从而为人们提供了进行户外活动及绿化布置的露天平台。 此种建筑形式可采用竖向叠层、向上内收、垂直绿化等手法丰富建 筑外观形象。(台阶式建筑)
表面之间的距离。 层高：该层的地坪面或楼板面到上一层楼板面之间
的距离。 净高+结构层=层高
2019/7/15
4
第2篇 建筑空间构成及组合
2.1.1建筑物的标高系统
１）建筑物在垂直方向的位置及高度由一个相对标高系统来 表示。
２）绝对标高：亦称海拔高度，我国把青岛附近黄海的平均 海平面定为绝对标高的零点，全国各地的标高均以此为 基准。（注意：基地红线以及水文、土质等资料标注为 绝对标高 ）
3）特殊要求的房间为使室内照度均匀、稳定、柔和、并减轻和消除眩 光的影响、避免直射阳光损害陈列品，常设置各种形式的采光窗。
6)通风方式对剖面形状影响
利用屋顶排气窗排除室内有害气体（厨房）
天窗采光
2019/7/15
高侧窗采光
12
第2篇 建筑空间构成及组合
6.室内空间比例要求

建筑剖面设计

建筑剖面设计

房间内的家具设备以及人们使用家具设备所需要的空间大小， 房间内的家具设备以及人们使用家具设备所需要的空间大小，也 直接影响房间的净高和层高。 直接影响房间的净高和层高。
如学生宿舍设有双层床时，净高不应小于3000mm，层高一般取3300mm左 3000mm 3300mm 如学生宿舍设有双层床时，净高不应小于3000mm，层高一般取3300mm左 右； 医院手术室的净高应考虑到手术台、无影灯以及手术操作所必需的空间， 医院手术室的净高应考虑到手术台、无影灯以及手术操作所必需的空间， 而无影灯的装置高度一般为3000 3200mm 因此， 3000～ mm， 而无影灯的装置高度一般为3000～3200mm，因此，手术室的净高不应小于 3000mm mm。 3000mm。
四、建筑经济性要求
层高是影响建筑造价的一个重要因素。 层高是影响建筑造价的一个重要因素。在满足使 用要求和卫生要求的前提下，合理地选择房间高度， 用要求和卫生要求的前提下，合理地选择房间高度， 适当降低层高可以相应地减少房屋的间距，节约用地， 适当降低层高可以相应地减少房屋的间距，节约用地， 减轻房屋自重，改善结构受力状况，节约材料。 减轻房屋自重，改善结构受力状况，节约材料。寒冷 地区以及有空调要求的建筑，降低层高， 地区以及有空调要求的建筑，降低层高，可减少空调 费用、节约能源。 费用、节约能源。
二、采光和通风要求
房间的净高应满足自然采光与自然通风要求， 房间的净高应满足自然采光与自然通风要求，以 保证房间必要的卫生条件。 保证房间必要的卫生条件。
进深大的房间，为满足房间的采光要求， 进深大的房间，为满足房间的采光要求，常提高窗上 沿的高度，此时房间净高亦相应加大。 沿的高度，此时房间净高亦相应加大。 为保证室内二氧化碳浓度低于一定水平， 为保证室内二氧化碳浓度低于一定水平，保证必要卫 生条件，对一些使用人数多，无空调设备， 生条件，对一些使用人数多，无空调设备，又经济关闭门 窗的房间，每人应占有一定的空气量。如中小学教室3 窗的房间，每人应占有一定的空气量。如中小学教室3～5 m3 ／人，影剧院3.5～5.5 m3／人，据至可以确定符合卫生 影剧院3.5～ 3.5 要求的房间净高。 要求的房间净高。

现用房屋建筑学_武汉理工大学_第四版_第三章_建筑剖面设计

现用房屋建筑学_武汉理工大学_第四版_第三章_建筑剖面设计
School of Architectural and Civil Engineering Anhui University of Technology
建筑剖面设计

建筑的剖面形状的确定 房屋各部分高度的确定


房屋的层数的确定
建筑空间的组合 室内空间的处理和利用
School of Architectural and Civil Engineering Anhui University of Technology
建筑剖面的组合方式 单层 多层和高层 错层和跃层
高窗 天窗
保留墙面布展 大进深空间采光 （方向性与均匀性） 增加净高 独特剖面形状
School of Architectural and Civil Engineering Anhui University of Technology
确定剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
确定房间剖面形状的考虑因素
使用要求 视线要求 音质要求 结构、材料 和施工 的影响
采光、通风 的要求
视线升高值C
对位排列：120mm 错位排列：60mm
地面坡度>1:6 做台阶形
School of Architectural and Civil Engineering Anhui University of Technology
School of Architectural and Civil Engineering Anhui University of Technology
房屋各部分高度的确定


房间的净高：按楼地面完成面至吊顶或楼板或梁底 面之间的垂直距离 房间的层高：该层楼地面到上一层地面之间的距离

房屋建筑学第三章建筑剖面

房屋建筑学第三章建筑剖面

THANKS
感谢观看
保证空间的有效利用。
空间感受性
建筑剖面设计应注重空间感受 ，通过合理的空间划分和高度 控制，营造舒适、美观的室内 环境。
结构安全性
建筑剖面设计应遵循结构安全 的原则，确保建筑物的结构安 全和稳定性。
经济性
建筑剖面设计应考虑经济性， 合理控制材料和能源的消耗，
降低建设成本和维护费用。
02
建筑剖面的空间构成
古代建筑剖面实例
古罗马建筑剖面
古罗马建筑以其宏伟的穹顶和拱门而 著名，剖面展示了其结构特点，如混 凝土和石材的混合使用，以及建筑内 部的布局。
中国古代建筑剖面
中国古代建筑以木结构为主，剖面展 示了其斗拱、梁柱等结构特点，以及 室内空间的多层次布局。
现代建筑剖面实例
现代高层建筑剖面
现代高层建筑剖面展示了其结构体系和垂直交通组织，如电梯、楼梯等，以及 高层建筑对城市天际线的影响。
空间绿色利用
在剖面设计中融入绿色元 素，如绿化屋顶、阳台等， 提高空间的生态价值和环 保性能。
03
建筑剖面的功能布局
居住空间布局
卧室布局
卧室应位于安静、私密的位置， 远离公共区域和交通流线，保证
良好的采光和通风。
客厅布局
客厅是家庭成员交流和娱乐的场所， 应位于便于家庭成员互动的位置， 同时考虑采光和视野。
建筑剖面的分类
按剖切方向分类
可分为纵剖面和横剖面，纵剖面 是沿着建筑物长度方向切得的剖 面，横剖面则是沿着宽度方向切 得的剖面。
按剖切范围分类
可分为局部剖面和整体剖面，局 部剖面是仅对建筑物某一部分进 行剖切，整体剖面则是将整个建 筑物进行剖切。
建筑剖面的设计原则

房屋建筑学讲义1 1-2

房屋建筑学讲义1 1-2

一般生活用房，如住宅的卧室、起居室，由于室内使用人数少，房间的 面积也较小，人的活动行为比较安静，又没有必需的过高的家具和设备， 层高可以小一些，不应高于2.8m；旅馆客房居住部分净高度一般≥2.4m； 集体宿舍在采用单层床时，其层高不应高于2．8m，采用双层床时，房间 要求高一些，但也不应高于3.3m；学校的一般教室为教学用房，由于使用 的人数较多，房间面积较大，需要空气的容积量较多，常取净高3．1m(小 学)和3．4m(中学)。而阶梯教室和阶梯报告厅，由于使用人数更多，且座 位需要起坡(起坡的高度根据排数计算确定)，则室内的净高要求更大；大 型商场为公共建筑，使用人数很多，房间面积很大，层高应更大一些，一 般为4.2～4.5m；体育建筑如比赛场馆，由于比赛功能要求和观众席的起 坡，则要求比赛大厅有更高的净空，更大的空间，如球类比赛大厅净空要 高于各种球类可能运行的最高极限；医院的治疗室，除了满足人的治疗操 作高度外，还要满足医疗设备的高度(图2.13)。
5m³，电影院为4～5m³座。依据该标准，根据房间内的实际人数、面积，便可 以计算出符合国家卫生标准要求的房间净高度。如教室为50名学生教室，每个 学生需空气容量为4m³，共需200m³空气容量；如果教室面积是58m³，则符合 国家卫生标准要求的房间净高度应为3.4m，那么层高应该为3.6m。一般使用人 数较多，空气容量标准要求高的房间，要求房间的净高也就更大。、 3.结构高度及其布置要求 结构高度是指楼板、屋面板、梁及屋架所占的高度。层高一般等于净高加上 结构层高度。因此，在确定房间的层高时，不仅要考虑人体活动的净高要求、 室内设备的高度、必须的室内空气容量高度，还应考虑结构可能占的高度。在 结构安全可靠的前提下，减少结构的高度会增加房间的净高和降低建筑造价， 因此合理地选择、布置结构承重方案就显得非常有意义了。一般开间、进深小 的房间，可直接利用墙体承重，将楼板搭在承重墙上，结构所占的高度最小； 开间、进深较大的房间，一般要设置梁，楼 板搭在梁上，这样就增加了结构 层的厚度，应尽量避开这种承重方案；如避不开这种承重方案，也要尽可能使 楼板的厚度包含在梁的高度内，可以做成梁板合一的整浇式或花篮梁形的装配 式。大跨建筑、大空间建筑屋顶往往采用薄腹梁、屋架、空间网架等结构形 式，结构所占的高度更大，截面高度可达几米，因此如何减少结构的高度是设 计人员在剖面设计时必须要考虑的问题。

房屋建筑学之建筑剖面设计

房屋建筑学之建筑剖面设计
经济性。
可持续性
考虑绿色建筑和可持续发展的 要求，采用节能、环保的设计
方案。
02
建筑剖面设计的基本要素
空间要素
空间利用
合理规划空间布局，满足居住、工作、休闲等不同功 能需求。
空间感
通过设计营造出舒适、宽敞或紧凑的空间感，以满足 不同使用需求。
空间流线
合理规划人流、物流的流动线路，确保空间使用的便 捷性和高效性。
剖面设计能够影响建筑物的外观和内 部空间感受，提升建筑物的美学价值。
建筑剖面设计的原则
01
02
03
04
功能优先
以满足使用功能为首要原则， 确保空间布局合理、流线清晰
。
结构安全
确保剖面设计符合结构安全要 求，避免对建筑物的结构稳定
性造成不良影响。
经济性
在满足功能和结构安全的前提 下，尽量降低建筑成本，实现
人群提供便利。
THANKS
感谢观看
考虑公共建筑的交通流线、安全疏散和观众或参展者的 流线等因素。
根据公共建筑的类型，如政府办公楼、会展中心和体育 场馆等，进行有针对性的剖面设计。
剖面设计应注重节能、环保和可持续发展，采用绿色建 筑技术和材料。
05
建筑剖面设计的案例分析
案例一：某住宅小区的剖面设计
总结词
注重隐私保护
详细描述
该住宅小区的剖面设计充分考虑了居民的隐私需求，通过合理规划楼层高度和 布局，避免了相互之间的视线干扰。同时，利用绿植、墙体等元素进行空间分 隔，增强了居住空间的私密性。
选择剖面位置
选择能够展示建筑特点、功能分区和 空间利用的剖面位置，以便更好地理 解建筑物的整体和细节设计。
绘制剖面图
绘制剖面轮廓

房屋建筑学试题库-2 建筑剖面设计 建筑体型及立面设计

房屋建筑学试题库-2 建筑剖面设计 建筑体型及立面设计

试题编号试题类型知识点题型T1 ITT00ITT001-3-1-aT2 ITT00ITT001-3-1-bT3 ITT00ITT001-3-1-cT4 ITT00ITT001-3-1-dT5 ITT00ITT001-3-1-eT6 ITT00ITT001-3-2-aT7 ITT00ITT001-3-2-bT8 ITT00ITT001-3-2-cT9 ITT00ITT001-3-3-a10 ITT00ITT001-3-4-aTT11 ITT00ITT001-3-4-bT12 ITT00ITT001-3-4-c13 ITT00ITT001-4-2-aTT14 ITT00ITT001-4-2-bT15 ITT00ITT001-4-2-cT16 ITT00ITT001-4-2-dT17 ITT00ITT001-4-2-eT18 ITT00ITT001-4-3-a19 ITT00ITT001-4-3-bTT20 ITT00ITT001-4-3-cT21 ITT00ITT001-4-3-d22 ITT00ITT001-4-3-eTT23 ITT00ITT001-4-3-fT24 ITT00ITT001-4-3-gT25 ITT00ITT001-4-3-hT26 ITT00ITT003-3-1-aT27 ITT00ITT003-3-1-b28 ITT00ITT003-3-1-cTT29 ITT00ITT003-3-1-dT30 ITT00ITT003-3-2-aT31 ITT00ITT003-3-2-bT32 ITT00ITT003-3-2-cT33 ITT00ITT003-3-2-dT34 ITT00ITT003-3-2-eT35 ITT00ITT003-3-2-f36 ITT00ITT003-3-3-aTT 37 ITT00ITT003-4-2-aT 38 ITT00ITT003-4-2-bT 39 ITT00ITT003-4-2-cT 40 ITT00ITT003-4-2-dT41 ITT00ITT003-4-3-a42 ITT00ITT003-4-3-bTT43 ITT00ITT003-4-3-cF44 ITT00ITT005-3-1-a45 ITT00ITT005-3-1-bFF46 ITT00ITT005-3-1-c47 ITT00ITT005-3-2-aFF48 ITT00ITT005-3-2-bF49 ITT00ITT005-3-2-cF50 ITT00ITT005-3-4-aF51 ITT00ITT005-3-4-bF52 ITT00ITT005-3-4-c53 ITT00ITT005-3-4-dFF54 ITT00ITT005-3-4-eF55 ITT00ITT005-4-1-aF56 ITT00ITT005-4-2-bF57 ITT00ITT005-4-2-cF58 ITT00ITT005-4-3-aF59 ITT00ITT005-4-3-bF60 ITT00ITT005-4-3-cF61 ITT00ITT005-4-3-dF62 ITT00ITT005-4-3-e63 ITT01ITT017-3-4-aFF64 ITT01ITT017-4-2-aF65 ITT01ITT017-4-2-b66 ITT01ITT017-4-3-aFT 67 ITT01ITT018-3-1-aT 68 ITT01ITT018-3-1-bT 69 ITT01ITT018-3-1-cT 70 ITT01ITT018-3-1-dT 71 ITT01ITT018-3-2-aT 72 ITT01ITT018-3-2-bT 73 ITT01ITT018-3-2-cT 74 ITT01ITT018-3-2-dT 75 ITT01ITT018-3-2-eT 76 ITT01ITT018-3-3-aT 77 ITT01ITT018-3-3-bT 78 ITT01ITT018-3-4-aT 79 ITT01ITT018-3-4-bT 80 ITT01ITT018-4-2-aT81 ITT01ITT018-4-2-b82 ITT01ITT018-4-2-cTT83 ITT01ITT018-4-3-a84 ITT01ITT018-4-3-aTT 85 ITT01ITT018-4-3-aT 86 ITT01ITT018-4-3-a试题正文难度区分度电影院内错位排列时，其视线升高值应取（ ）。

房屋建筑学 第4章 建筑剖面设计

房屋建筑学 第4章 建筑剖面设计

4.2 房屋层数的确定
（五）经济条件 建筑物造价与层数也有密切关系。大量性民用 建筑如住宅，在一定范围内，适当增加房屋层 数，可以降低造价。 以砖混结构为例，在墙身截面尺寸不变的情况 下，随着层数增加占地面积愈少，地面、基础、 屋盖等的费用相对减少，但到了一定层数以上， 由于受力、结构、材料、甚至设备等发生变化， 层数变化（增加）使单方造价明显上升。一般 砖混结构建筑五、六层比较经济。附图5
处理空间比例，有时可在不改变净高的情 况下借助窗户的水平或垂直向造型，顶棚 的处理方式，以及壁柱、墙裙等线脚的处 理来改变空间效果。 图3-21 图3-22 图3-23

4.1 房屋各部分高度的确定
（二）层高的确定
影响房间层高的因素： 室内净高要求 楼板（梁）结构构造尺寸 建筑模数 层高＜4.2m 1M 层高≥4.2m 3M 造价 如住宅 层高降低100mm， 可节省投资1%
4.3 建筑空间组合和利用
一、建筑空间组合
（一）单层建筑空间组合

层高相同或相近的单层建筑空间组合 按等高处理
层高差别大的单层建筑按不等高处理 图3-35

4.3 建筑空间组合和利用
（二）多层和高层建筑的空间组合
（1）叠加组合 垂直叠加——上下对应，逐层叠加图3-27图3-28 错位叠加——横墙或纵墙错位布置 附图6 （2）错层组合 因楼层高度不同在各体部衔接处设置高差， 形成错层组合。解决高差的办法主要有以下两种。 ——用踏步 图3-33 附图7 ——用楼梯 图3-31 附图8 附图9
4.1 房屋各部分高度的确定
（一）房间净高的确定 影响房间净高的因素： 室内使用性质和活动特点要求 采光通风的要求 结构形式及布置要求 设备的布置要求 室内空间比例要求
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

层平房相比较，在保
证日照间距的条件下，
用地面积要增加近2
倍。
可整理ppt
16
5.4 建筑竖向组合设计
5.4.1 建筑竖向组合
当一个建筑不是单层时,就存在房间的竖向组 合问题，各层房间形成不同的楼层。
可整理ppt
17
（一）高度相同或、相近的房间组合
高度相同或相近的房 间、使用关系也较密切时， 考虑到房屋结构构造的合 理和施工方便等因素，在 满足室内功能要求的前提 下，可以适当调整房间之 间的高差，统一房间的高 度。所示教学楼平面方案 中，教室、阅览室、厕所， 即是属于上述情况，而行 政办公部分从功能分区考 虑，平面组合时和教学部 分应有所分隔，这部分房 间的高度也可以略低一些， 和教学部分之间的高度差 可以用踏步来解决。
框架结构、剪力墙结构、框架剪力墙结构、筒体结构，由于抗 水平荷载的能力增强，故可用于宾馆、高层写字楼、高层住宅等多 层或高层建筑
可整理ppt
பைடு நூலகம்
13
可整理ppt
14
建筑防火要求
按《建筑设计防火规范》和《高层民用建筑设计 防火规范》的规定，建筑的层数与建筑的耐火等级有 关，如一、二级耐火等级建筑，原则上层数不受限制， 三级耐火等级民用建筑，允许层数为1-5层，四级耐火 等级的建筑物，允许1-2层。
房间的主要用途决定了房间的使用性质和人在其中的活动特征。
住宅中的卧室和起居室，因使用人数较少，面积不大，净高要求一般不 应小于2400mm，层高在2800mm左右；
中学的普通教室，由于使用人数较多，面积较大，净高也相应加大，要 求不应小于3400mm，层高在3600~3900mm之间；
同样面积的中学舞蹈教室，由于人在其中活动的幅度较大，虽然使用人 数较少（一般不超过20人），但净高却要求不应少于4500mm，层高达到 4800~5100mm。
房间内的家具设备以及人们使用家具设备所需要的空间大小，也 直接影响房间的净高和层高。
如学生宿舍设有双层床时，净高不应小于3000mm，层高一般取3300mm左 右；
医院手术室的净高应考虑到手术台、无影灯以及手术操作所必需的空间，
而无影灯的装置高度一般为3000~3200mm，因此，手术室的净高不应小于
可整理ppt
15
经济性要求
建筑物单方造
价一般与建筑层数密
切相关,以砖混结构
住宅为例，在墙身截
面尺寸不变情况下，
随着层数的增加，单
方造价将有所降低。
但到了6层以上时，
由于砖墙截面尺寸的
变化，层数增加使单
方造价显著上升。一
般情况下以5层比较
经济。
在建筑群体组合
中，个体建筑层数愈
多，用地愈经济。把
一幢4层房屋与4幢单
3000mm。
可整理ppt
4
可整理ppt
5
二、采光和通风要求
房间的净高应满足自然采光与自然通风要求，以 保证房间必要的卫生条件。
进深大的房间，为满足房间的采光要求，常提高窗上沿的高 度，此时房间净定亦相应加大。
为保证室内二氧化碳浓度低于一定水平，保证必要卫生条件， 对一些使用人数多，无空调设备，又经济关闭门窗的房间，每人 应占有一定的空气量。如中小学教室3--5 m3 ／人，影剧院3.5-5.5 m3 ／人，据至可以确定符合卫生要求的房间净高。
建筑中的某些房间，为扩大视野，丰富室内空间，常常降低窗台
高度，甚至采用落地窗。
可整理ppt
9
可整理ppt
10
5.2.3 室内外地面高差
建筑物室内外高差主要由以下因素确定：
1、内外联系方便； 2、防水、防潮； 3、建筑沉降及经济要求； 4、建筑物的外观要求。
大量性民用建筑室内外高差常取300-600，最小为150。建筑设 计中，一般取底层室内地坪相对标高为±0.000。建筑其它部位及室 外设计地坪的标高均以此为标准，高于底层地坪为正值，低于底层地 坪为负值。
房屋建筑学
第5章
可整理ppt
1
第5章 建筑剖面设计
可整理ppt
2
5.2 房屋各部分高度的确定
5.2.1 净高与层高
房间的净高是指楼地面到结构层（梁、板）底面或顶棚下 表面之间的垂直距离，其数值反映了房间的高度。层高是指该
层楼地面到上一层楼面之间的距离。
可整理ppt
3
一、房间使用性质及家具设备的要求
可整理ppt
12
5.3.2 基地环境和城市规划要求
做到建筑与环境协调一致，并符合城市总体规划的要求。
5.3.3 建筑结构、材料和施工要求
建筑结构形式和材料也是决定房屋层数的基本因素。
如砌体结构，墙体多采用砖或砌块，自重大、整体性差，下部 墙体厚度随层数的增加而增加，故建筑层数一般控制在6层以内， 常用于住宅、宿舍、普通办公楼等大量性建筑。
可整理ppt
6
五、室内空间比例要求
房间的比例和尺度不同，人在其中的感受也各异。 通常高而窄的空间易使人产生兴奋、向上的情绪，且具有严肃感， 使人感到不够亲切；宽而低的空间使人感到宁静、开阔、亲切，但过 低又会使人产生压抑、沉闷的感觉。
建筑的使用性质不同，对空间比例尺度的要求也不同。 住宅建筑要求空间具有小巧、亲切、安静的气氛；纪念性建筑则 要求有高大的空间，以创造出严肃、庄重的气氛；大型公共建筑的休 息厅、门厅应开阔而明朗。
可整理ppt
7
可整理ppt
8
5.2.2 窗台高度
窗台的高度主要根据室内的使用要求、人体尺度、家 具设备的尺寸、人的视线及通风要求来确定。
在民用建筑中，一般的生活、学习、工作用房，窗台高度常取 900~1000mm，以保证人的视线能望到窗外和书桌上有充足的光线。
托儿所、幼儿园的窗台，由于考虑到儿童的身高和家具尺寸，高 度常采用600~700mm。医院儿童病房的窗台高度也较一般民用建筑 的窗台低一些。
可整理ppt
18
（二）高度相差较大的房间组合
1、对单层建筑当 高度相差拉大时， 可以按照平面组 合情况确定各空 间高度。
可整理ppt
19
2、多层和高层房屋。高度相差较大的房间可以根 据房间的使用性质分层组合，图是多层和高层房 间组合时大空间的处理方法。
可整理ppt
11
5.3 房屋层数的确定
5.3.1 使用要求
房屋用途不同，使用对象不同，对层数的要求就 会有差异。
如在幼儿园设计中，考虑到幼儿的生理特点、活动特征以及 必要的安全性，建筑层数不应超过3层。
小学、中学的教学楼层数应分别控制在4层、5层以内。
影剧院、体育馆、车站等建筑，由于聚集的人数多，疏散时 人流集中，为了疏散安全，也应以单层或低层为主。
