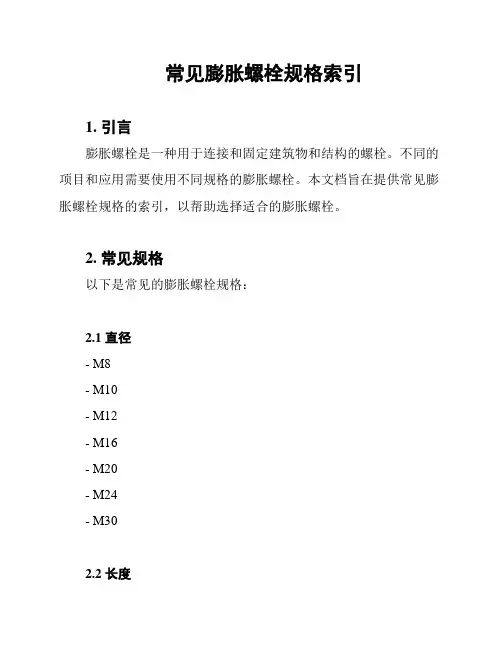

膨胀螺栓国家标准规格表

常见膨胀螺栓规格索引
1. 引言
膨胀螺栓是一种用于连接和固定建筑物和结构的螺栓。

不同的项目和应用需要使用不同规格的膨胀螺栓。

本文档旨在提供常见膨胀螺栓规格的索引，以帮助选择适合的膨胀螺栓。

2. 常见规格
以下是常见的膨胀螺栓规格：
2.1 直径
- M8
- M10
- M12
- M16
- M20
- M24
- M30
2.2 长度
- 50mm
- 75mm
- 100mm
- 125mm
- 150mm
- 200mm
- 250mm
2.3 材质
- 不锈钢
- 碳钢
- 镀锌钢
3. 选择适合的规格
选择适合的膨胀螺栓规格需要考虑以下因素：- 承受负荷的重量和需求
- 连接件所处的环境条件
- 建筑物或结构的设计要求
根据具体项目和应用需求，从上述常见规格中选择合适的膨胀螺栓规格，并确定所需的直径、长度和材质。

请根据实际情况进行技术计算和工程设计。

4. 注意事项
在选择和使用膨胀螺栓时，需要注意以下事项：
- 严格按照安装说明和技术要求进行安装
- 检查膨胀螺栓的质量和完整性
- 正确使用工具和设备进行安装
- 定期检查和维护膨胀螺栓的状态和可靠性
5. 结论
本文档提供了常见膨胀螺栓规格的索引，并提醒选择适合的规格时需要考虑的因素。

选择和使用膨胀螺栓时，请根据实际项目和应用需求进行技术计算和工程设计。

以上是本文档的内容，希望能对您的工作有所帮助。

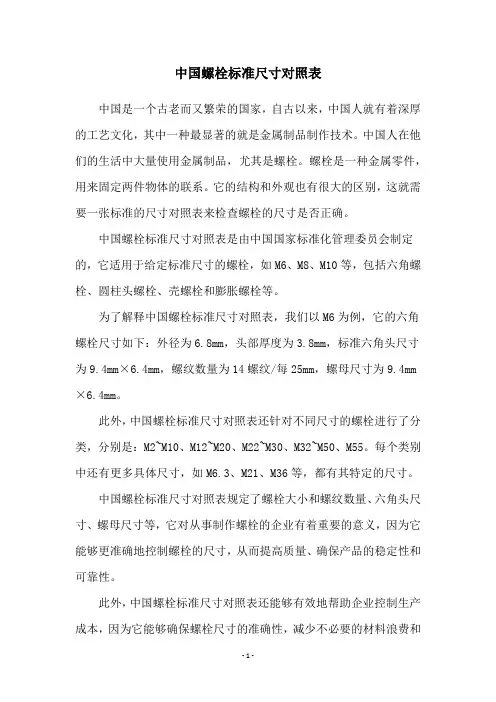

中国螺栓标准尺寸对照表中国是一个古老而又繁荣的国家，自古以来，中国人就有着深厚的工艺文化，其中一种最显著的就是金属制品制作技术。

中国人在他们的生活中大量使用金属制品，尤其是螺栓。

螺栓是一种金属零件，用来固定两件物体的联系。

它的结构和外观也有很大的区别，这就需要一张标准的尺寸对照表来检查螺栓的尺寸是否正确。

中国螺栓标准尺寸对照表是由中国国家标准化管理委员会制定的，它适用于给定标准尺寸的螺栓，如M6、M8、M10等，包括六角螺栓、圆柱头螺栓、壳螺栓和膨胀螺栓等。

为了解释中国螺栓标准尺寸对照表，我们以M6为例，它的六角螺栓尺寸如下：外径为6.8mm，头部厚度为3.8mm，标准六角头尺寸为9.4mm×6.4mm，螺纹数量为14螺纹/每25mm，螺母尺寸为9.4mm ×6.4mm。

此外，中国螺栓标准尺寸对照表还针对不同尺寸的螺栓进行了分类，分别是：M2~M10、M12~M20、M22~M30、M32~M50、M55。

每个类别中还有更多具体尺寸，如M6.3、M21、M36等，都有其特定的尺寸。

中国螺栓标准尺寸对照表规定了螺栓大小和螺纹数量、六角头尺寸、螺母尺寸等，它对从事制作螺栓的企业有着重要的意义，因为它能够更准确地控制螺栓的尺寸，从而提高质量、确保产品的稳定性和可靠性。

此外，中国螺栓标准尺寸对照表还能够有效地帮助企业控制生产成本，因为它能够确保螺栓尺寸的准确性，减少不必要的材料浪费和改模时间，提高生产效率，降低生产成本。

中国螺栓标准尺寸对照表给从事螺栓制造的企业带来了极大的便利，它不仅能够提高质量，还能够减少生产成本，提高生产效率。

按照标准尺寸对照表的要求生产，不仅能够确保产品的质量和可靠性，还能够减少生产成本，进而产生更好的投资回报。

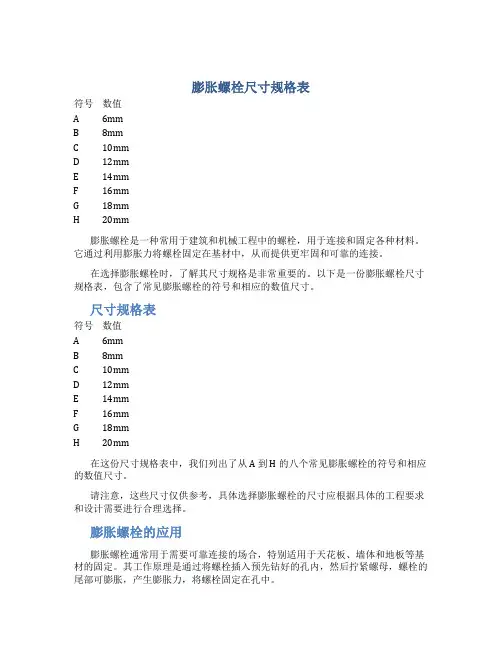

膨胀螺栓尺寸规格表符号数值A 6mmB 8mmC 10mmD 12mmE 14mmF 16mmG 18mmH 20mm膨胀螺栓是一种常用于建筑和机械工程中的螺栓，用于连接和固定各种材料。

它通过利用膨胀力将螺栓固定在基材中，从而提供更牢固和可靠的连接。

在选择膨胀螺栓时，了解其尺寸规格是非常重要的。

以下是一份膨胀螺栓尺寸规格表，包含了常见膨胀螺栓的符号和相应的数值尺寸。

尺寸规格表符号数值A 6mmB 8mmC 10mmD 12mmE 14mmF 16mmG 18mmH 20mm在这份尺寸规格表中，我们列出了从 A 到 H 的八个常见膨胀螺栓的符号和相应的数值尺寸。

请注意，这些尺寸仅供参考，具体选择膨胀螺栓的尺寸应根据具体的工程要求和设计需要进行合理选择。

膨胀螺栓的应用膨胀螺栓通常用于需要可靠连接的场合，特别适用于天花板、墙体和地板等基材的固定。

其工作原理是通过将螺栓插入预先钻好的孔内，然后拧紧螺母，螺栓的尾部可膨胀，产生膨胀力，将螺栓固定在孔中。

与传统螺栓不同的是，膨胀螺栓不需要在孔中使用螺丝刀或螺栓刀进行旋转，而是通过施加适当的力将螺栓固定在孔中。

这种固定方式在安装和拆卸时更加方便，特别适用于需要经常拆卸的场合。

如何选择膨胀螺栓尺寸选择合适的膨胀螺栓尺寸非常重要，过小的尺寸可能无法提供足够的固定力，而过大的尺寸可能导致孔的破坏。

在选择膨胀螺栓尺寸时，应考虑以下因素：1.载荷要求：根据预计承受的力和重量，选择能够提供足够强度和承载能力的膨胀螺栓。

2.材料类型：不同材料的基材需要不同尺寸的膨胀螺栓。

例如，混凝土和砖石等基材需要较大尺寸的膨胀螺栓。

3.安装条件：考虑到安装深度和可用空间，选择适合的膨胀螺栓长度。

4.孔径：膨胀螺栓应与孔的直径匹配。

确保孔径允许膨胀螺栓的尾部完全展开并提供足够的固定力。

建议进行实地测试，以确保选择的尺寸满足工程需求，并根据具体情况进行适当的调整。

结论膨胀螺栓尺寸规格表提供了常见膨胀螺栓的符号和相应的尺寸数值。

膨胀螺丝膨胀螺栓国家标准JB/ZQ4763-2006 膨胀螺栓规格表膨胀螺栓执行标准一、膨胀螺丝之固定原理膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力，达到锚定效果。

二、膨胀螺丝之埋入深度一般膨胀螺丝之埋入深度以其固定用螺栓径之 4 倍为计算基准，当然埋入越深其所能承受之拉力、剪力也越大，但因厂家设计时需要考虑因素含材质及锚定等问题。

三、膨胀螺丝使用之参考依据（一）混凝土之强度（二）固定螺丝之强度（依材质计算之）（三）膨胀螺丝之强度（厂家设计）四、膨胀螺丝的强度膨胀螺丝的强度测试，以往均以油压器加压，在拉出膨胀螺丝的最大力量为其抗拉强度，这种测试方法的缺点就是未能测知螺丝离开水泥的变位情况，也就是说，我们无法知道膨胀本身材料的弹性应力是在几牛顿之内，因此新型的测试仪器，是把拉力与变位以坐标图画出，Y 轴为拉力，X 轴为变位（如图）当拉力上升时，变位随之增大，直到水泥破裂或膨胀螺丝，拔出或拉断。

此一曲线的最高点，即为极限抗拉力，另外当拉力上升到某一点，如去除拉力后，变位仍能回到原处者，这一点正是膨胀螺丝本身材料的降伏点，也正是我们设计上所要的比例荷重。

拉爆螺丝常用膨胀螺丝的变位曲线，约可分为 5 钟。

1、化学锚栓，SB 高拉力膨胀螺丝 2、NC 型锤钉式.H 型.DR 型 3、SH 型套管式 SHF 型 4、尼龙套 5、木塞五、安全率之采用一般安全采用方向有二：（一）极限强度法：此法乃是将膨胀打入混凝土内拉出，以其破坏点为基准，再以 4-5 倍之安全率为可用强度。

此法于国外之采用已有数十年之历史。

（二）比例强度法：此法测试方法用（一），但重点为求出变形点（即为比例荷重），以此为采用基准，再考虑以安全率 2 倍为可用强度，因其可为路德线(Luder＇ s Line) ＇观知“应力一应变”情形，故较为精确及便捷，但因其欲求出变点（比例荷重），较极限强度法复难，且须使用而较精准之仪器，故一般为研究上采用，此法亦符合 ASTME488-88 规定。

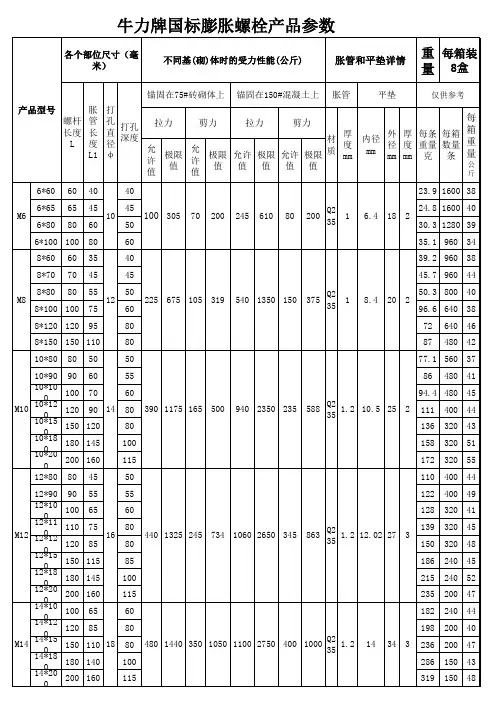

规格如下：6*60 6*65 6*80 6*1008*60 8*70 8*80 8*100 8*120 8*15010*80 10*90 10*100 10*120 10*150 10*180 10*20012*80 12*90 12*100 12*110 12*120 12*150 12*180 12*200 14*100 14*120 14*150 14*180 14*20016*120 16*150 16*180 16*200 16*25018*150 18*180 18*20020*150 20*180 20*200 20*25022*150 22*180 22*200 22*25024*150 24*200 24*250 24*300根据品牌差异！扩展数据：膨胀螺栓是一种特殊的螺纹连接件，用于将管道支架/吊架/支架或设备固定在墙壁、地板和柱子上。

碳钢螺栓的牌号分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10多种牌号。

小数点前后的数字表示螺栓材料的标称抗拉强度和屈服比。

如标8.8级螺栓，材料抗拉强度达到800MPa，屈服比为0.8，即屈服强度达到800x0.8=640mpa。

性能等级为4.6的膨胀螺栓指：1膨胀螺栓的公称抗拉强度为400MPa；2膨胀螺栓材料的屈服强度比为0.6；三。

膨胀螺栓的公称屈服强度为400×0.6=240mpa膨胀螺栓的性能等级是一个国际标准。

无论材料和生产区域的不同，同一性能等级的膨胀螺栓性能是相同的，因此只能在设计中选择性能等级。

注意事项1钻孔深度：特定结构中的最佳深度为比膨胀管长度深约5mm。

只要大于或等于膨胀管的长度，留在地下的内部膨胀螺栓的长度等于或小于膨胀管的长度。

2当然，地面上对内部膨胀螺栓的要求越强越好，这也取决于你需要固定的物体的受力情况。

混凝土（c13-15）的机械强度是砖的5倍。

三。

当M6/8/10/12内膨胀螺栓正确安装在混凝土中后，最大静应力分别为120/170/320/510kg。

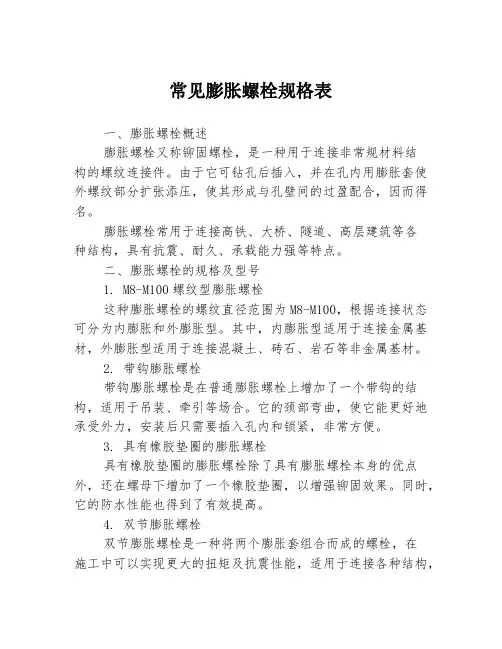

常见膨胀螺栓规格表一、膨胀螺栓概述膨胀螺栓又称铆固螺栓，是一种用于连接非常规材料结构的螺纹连接件。

由于它可钻孔后插入，并在孔内用膨胀套使外螺纹部分扩张添压，使其形成与孔壁间的过盈配合，因而得名。

膨胀螺栓常用于连接高铁、大桥、隧道、高层建筑等各种结构，具有抗震、耐久、承载能力强等特点。

二、膨胀螺栓的规格及型号1. M8-M100螺纹型膨胀螺栓这种膨胀螺栓的螺纹直径范围为M8-M100，根据连接状态可分为内膨胀和外膨胀型。

其中，内膨胀型适用于连接金属基材，外膨胀型适用于连接混凝土、砖石、岩石等非金属基材。

2. 带钩膨胀螺栓带钩膨胀螺栓是在普通膨胀螺栓上增加了一个带钩的结构，适用于吊装、牵引等场合。

它的颈部弯曲，使它能更好地承受外力，安装后只需要插入孔内和锁紧，非常方便。

3. 具有橡胶垫圈的膨胀螺栓具有橡胶垫圈的膨胀螺栓除了具有膨胀螺栓本身的优点外，还在螺母下增加了一个橡胶垫圈，以增强铆固效果。

同时，它的防水性能也得到了有效提高。

4. 双节膨胀螺栓双节膨胀螺栓是一种将两个膨胀套组合而成的螺栓，在施工中可以实现更大的扭矩及抗震性能，适用于连接各种结构，能有效防止垂直荷载滑动。

5. Hilti膨胀螺栓Hilti膨胀螺栓是一种满足各种要求的高强度膨胀螺栓，其独特的设计能够抵御不同方向的力，从而提高了连接的安全系数。

三、膨胀螺栓的主要特点1. 承载能力强：膨胀螺栓的连接结构使其具有非常强的承载能力，可以有效地承受垂直荷载和剪切力。

2. 安装便捷：膨胀螺栓的安装非常简便，只需要钻孔、插入螺栓和锁紧即可。

3. 抗震性能好：膨胀螺栓在连接构件间形成了一种螺纹配合，具有很好的抗震性能，适用于高层建筑、大桥隧道等工程。

4. 防锈防腐蚀：膨胀螺栓在生产过程中，可进行防锈、防腐处理，在使用过程中也不易生锈腐蚀，有助于提高结构的使用寿命。

四、膨胀螺栓的选用原则1. 选用规格要依据实际需求，根据连接构件的材质、尺寸、荷载及受力情况等考虑。

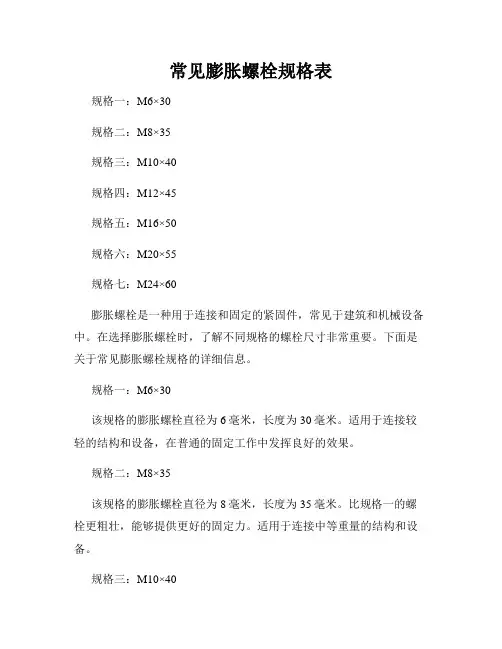

常见膨胀螺栓规格表规格一：M6×30规格二：M8×35规格三：M10×40规格四：M12×45规格五：M16×50规格六：M20×55规格七：M24×60膨胀螺栓是一种用于连接和固定的紧固件，常见于建筑和机械设备中。

在选择膨胀螺栓时，了解不同规格的螺栓尺寸非常重要。

下面是关于常见膨胀螺栓规格的详细信息。

规格一：M6×30该规格的膨胀螺栓直径为6毫米，长度为30毫米。

适用于连接较轻的结构和设备，在普通的固定工作中发挥良好的效果。

规格二：M8×35该规格的膨胀螺栓直径为8毫米，长度为35毫米。

比规格一的螺栓更粗壮，能够提供更好的固定力。

适用于连接中等重量的结构和设备。

规格三：M10×40该规格的膨胀螺栓直径为10毫米，长度为40毫米。

比规格二的螺栓更大，因此具有更强的固定能力。

适用于连接较重的结构和设备。

规格四：M12×45该规格的膨胀螺栓直径为12毫米，长度为45毫米。

相比于前面的规格，该螺栓更为粗大和坚固。

适用于连接较大和重型的结构和设备。

规格五：M16×50该规格的膨胀螺栓直径为16毫米，长度为50毫米。

这类螺栓适用于连接极大和重型的结构，提供了强大的固定力。

规格六：M20×55该规格的膨胀螺栓直径为20毫米，长度为55毫米。

这类螺栓适用于连接特别大或者要求强固的结构和设备。

规格七：M24×60该规格的膨胀螺栓直径为24毫米，长度为60毫米。

这是最大的规格，适用于最重型和大型的结构与设备连接。

总结：膨胀螺栓规格表中列举了常见的七种规格，它们分别适用于不同大小和重量的结构和设备。

选择膨胀螺栓时，需要考虑所需固定的重量、结构的规模以及固定的要求。

根据实际需求，选择合适的规格膨胀螺栓能够保证连接的牢固和稳定。

常见膨胀螺栓规格表
膨胀螺栓（Expansion Bolts）是一种常用的紧固件，通常用于在混
凝土、砖墙等基础材料上固定各类结构。

膨胀螺栓的规格种类繁多，
不同规格的膨胀螺栓适用于不同的安装环境和需求。

下面列出了一些
常见膨胀螺栓的规格表，以供参考：
1. 直径为6毫米，长度为60毫米的膨胀螺栓，适用于薄型钢板的
固定。

2. 直径为8毫米，长度为80毫米的膨胀螺栓，适用于混凝土墙面
的固定。

3. 直径为10毫米，长度为100毫米的膨胀螺栓，适用于砖墙的固定。

4. 直径为12毫米，长度为120毫米的膨胀螺栓，适用于水泥板的
固定。

5. 直径为16毫米，长度为160毫米的膨胀螺栓，适用于混凝土地
面的固定。

在选择膨胀螺栓时，除了要根据安装环境和需求选择合适的规格外，还需注意以下几点：
1. 确保膨胀螺栓的质量。

选购膨胀螺栓时，要选择正规厂家生产的
产品，确保质量符合标准。

2. 检查膨胀螺栓的表面处理。

膨胀螺栓表面处理要均匀、光滑，以
确保固定效果。

3. 注意螺栓的标识。

膨胀螺栓的规格通常会在产品上有清晰的标识，要注意查看确认规格是否符合需求。

总的来说，根据膨胀螺栓的规格表选择合适的螺栓，结合实际情况
进行安装，可以确保固定效果和安全性。

希望以上信息能够对您有所
帮助。

膨胀螺栓标准,膨胀螺栓国家标准,膨胀螺栓执行标准膨胀螺栓标准,膨胀螺栓国家标准JB/ZQ4763-2006膨胀螺栓规格表膨胀螺栓执行标准一、膨胀螺丝之固定原理膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力，达到锚定效果。

二、膨胀螺丝之埋进深度一般膨胀螺丝之埋进深度以其固定用螺栓径之4倍为计算基准，当然埋进越深其所能承受之拉力、剪力也越大，但因厂家设计时需要考虑因素含材质及锚定等题目。

三、膨胀螺丝使用之参考依据（一）混凝土之强度（二）固定螺丝之强度（依材质计算之）（三）膨胀螺丝之强度（厂家设计）四、膨胀螺丝的强度膨胀螺丝的强度测试，以往均以油压器加压，在拉出膨胀螺丝的最大气力为其抗拉强度，这种测试方法的缺点就是未能测知螺丝离开水泥的变位情况，也就是说，我们无法知道膨胀本身材料的弹性应力是在几牛顿之内，因此新型的测试仪器，是把拉力与变位以坐标图画出，Y轴为拉力，X轴为变位（如图）当拉力上升时，变位随之增大，直到水泥破裂或膨胀螺丝，拔出或拉断。

此一曲线的最高点，即为极限抗拉力，另外当拉力上升到某一点，如往除拉力后，变位仍能回到原处者，这一点正是膨胀螺丝本身材料的降伏点，也正是我们设计上所要的比例荷重。

常用膨胀螺丝的变位曲线，约可分为5钟。

1、化学锚栓，SB高拉力膨胀螺丝2、NC型锤钉式.H型.DR型3、SH型套管式SHF型4、尼龙套5、木塞五、安全率之采用一般安全采用方向有二：（一）极限强度法：此法乃是将膨胀打进混凝土内拉出，以其破坏点为基准，再以4-5倍之安全率为可用强度。

此法于国外之采用已有数十年之历史。

（二）比例强度法：此法测试方法用（一），但重点为求出变形点（即为比例荷重），以此为采用基准，再考虑以安全率2倍为可用强度，因其可为路德线(Luder＇＇s Line)观知“应力一应变”情形，故较为精确及便捷，但因其欲求出变点（比例荷重），较极限强度法复难，且须使用而较精准之仪器，故一般为研究上采用，此法亦符合ASTME488-88规定。

膨胀螺栓的规格1. 膨胀螺栓的概述膨胀螺栓，也称为插入螺栓或膨胀锚栓，是一种用于固定和加固建筑结构的连接元件。

膨胀螺栓通常用于固定混凝土、砖墙或其他类似材料。

膨胀螺栓的特点是在使用过程中可以通过螺栓和螺母的相互作用，将膨胀体伸开固定在基材中起到牢固连接的作用。

膨胀螺栓由螺栓、螺母和膨胀体三个部分组成。

膨胀体通常是一个管状结构，内部有一些槽和梁，通过转动螺栓使膨胀体展开，产生摩擦力，将其固定在基材中。

2. 膨胀螺栓的规格参数膨胀螺栓的规格参数通常由螺栓直径、长度以及膨胀体尺寸等决定。

下面将介绍膨胀螺栓主要的规格参数。

2.1 螺栓直径膨胀螺栓的直径是指螺栓的粗细程度，通常以毫米为单位来表示。

常见的螺栓直径有M6、M8、M10、M12等。

选择合适的螺栓直径需要考虑被固定物体的重量和结构。

2.2 螺栓长度膨胀螺栓的长度是指螺栓从头到螺纹末端的长度。

选择适当的螺栓长度需要考虑被固定物体的厚度以及需要固定的深度。

常见的螺栓长度有30mm、40mm、50mm等。

2.3 膨胀体尺寸膨胀体尺寸是指膨胀体的直径和长度。

膨胀体的直径主要决定了它的膨胀能力，而长度则决定了膨胀体能固定的深度。

常见的膨胀体尺寸有10mm×50mm、12mm×60mm、16mm×75mm等。

3. 使用膨胀螺栓的注意事项在使用膨胀螺栓时，需要注意以下几点：•选择适当的规格和材质：根据被固定物体的重量和结构，选择合适的膨胀螺栓规格和材质。

通常膨胀螺栓的材质有碳钢和不锈钢两种，不锈钢膨胀螺栓具有耐腐蚀、抗氧化等优点，但价格较高。

•清洁基材表面：在固定前需要确保基材表面干净，没有灰尘、油污等杂质。

干净的表面能够增加膨胀螺栓与基材之间的摩擦力，提高固定效果。

•正确安装：将膨胀螺栓插入孔洞中，旋转螺栓使膨胀体展开，直到紧扣在基材表面。

过度旋转可能会导致螺纹损坏或膨胀体变形，影响固定效果。

•合理的预紧力：在安装过程中适当控制膨胀螺栓的预紧力，过度紧固可能会导致膨胀体过度膨胀，而松弛则会降低固定效果。

膨胀螺栓标准,膨胀螺栓国家标准,膨胀螺栓执行标准膨胀螺栓标准,膨胀螺栓国家标准JB/ZQ4763-2006膨胀螺栓规格表膨胀螺栓执行标准一、膨胀螺丝之固定原理膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力，达到锚定效果。

二、膨胀螺丝之埋进xx一般膨胀螺丝之埋进深度以其固定用螺栓径之4倍为计算基准，当然埋进越深其所能承受之拉力、剪力也越大，但因厂家设计时需要考虑因素含材质及锚定等题目。

三、膨胀螺丝使用之参考依据（一）混凝土之强度（二）固定螺丝之强度（依材质计算之）（三）膨胀螺丝之强度（厂家设计）四、膨胀螺丝的强度膨胀螺丝的强度测试，以往均以油压器加压，在拉出膨胀螺丝的最大气力为其抗拉强度，这种测试方法的缺点就是未能测知螺丝离开水泥的变位情况，也就是说，我们无法知道膨胀本身材料的弹性应力是在几牛顿之内，因此新型的测试仪器，是把拉力与变位以坐标图画出，Y轴为拉力，X轴为变位（如图）当拉力上升时，变位随之增大，直到水泥破裂或膨胀螺丝，拔出或拉断。

此一曲线的最高点，即为极限抗拉力，另外当拉力上升到某一点，如往除拉力后，变位仍能回到原处者，这一点正是膨胀螺丝本身材料的降伏点，也正是我们设计上所要的比例荷重。

常用膨胀螺丝的变位曲线，约可分为5xx。

1、化学锚栓，SB高拉力膨胀螺丝2、NC型锤钉式.H型.DR型3、SH型套管式SHF型4、xx套5、xx五、安全率之采用一般安全采用方向有二：（一）极限强度法：此法乃是将膨胀打进混凝土内拉出，以其破坏点为基准，再以4-5倍之安全率为可用强度。

此法于国外之采用已有数十年之历史。

（二）比例强度法：此法测试方法用（一），但重点为求出变形点（即为比例荷重），以此为采用基准，再考虑以安全率2倍为可用强度，因其可为路德线(Luder＇＇s Line)观知“应力一应变”情形，故较为精确及便捷，但因其欲求出变点（比例荷重），较极限强度法复难，且须使用而较精准之仪器，故一般为研究上采用，此法亦符合ASTME488-88规定。

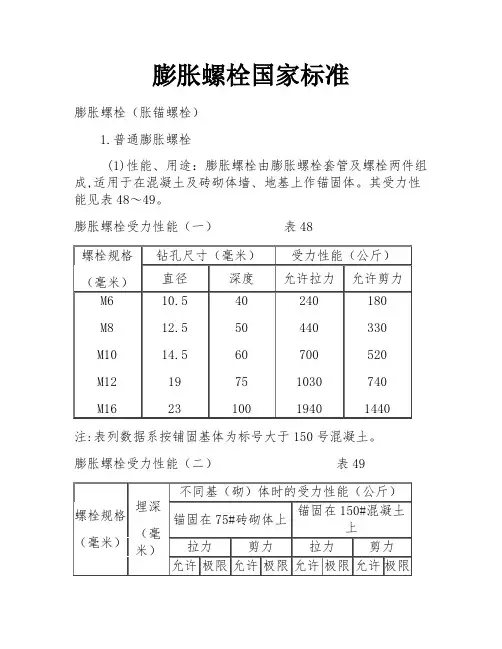

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

注:表列数据系按铺固基体为标号大于150号混凝土。

（2）规格见图26、表50～51。
