FB块的使用技巧和多重背景数据的使用
FB的使用技巧：FB的执行需要专门提供一个数据块DB，背景数据块DB，只能FB块访问使用它我
们先制作一个FB块，这里不在演示制作的过程（和FC一样），具体要求见下图：FB内程序建立完成后，
在OB1中调用（可多次调用 ...
FB的使用技巧：
FB的执行需要专门提供一个数据块DB，背景数据块DB，只能FB块访问使用它
我们先制作一个FB块，这里不在演示制作的过程（和FC一样），具体要求见下图：
FB内程序建立完成后，在OB1中调用（可多次调用）
因为FB可以多次调用，程序在运行的时候会有很多地方在使用FB，当我们需要看着FB内的程序进有很多实际参数给他不同的信号，我们无法看到我们想要的实际参数单独在FB内运行的效果，给用测试操作的功能，对FB内测行单独调试，方法如下图：
OK完成，可以对FB（多次调用的）进行单独的调试了
多重背景数据的使用：
（多重数据就是在一个FB内多次调用另一个FB，以达到减少FB使用数目的目的）
下面举个例子说明多重背景数据的使用：
前面我们建立了一个FB1（电机的启停控制），如果我们想控制很多电然而每个CPU支持调用FB数目是有限的，这边FB1（电机启停功能）用的多，就代表我们其他功
为了解决CPU能调用的FB数目有限这个局限，我们可以把很多FB1一起做成多重背景数据放到F 就解决了，方法入下图：
新建一个FB功能块（FB2）
OK,下面我们在OB1中调用FB2，就可以在不调用FB1的情况下达到多次调用FB1的效果了我们看一下DB102里的数据：
DB102里面集合了FB1的背景数据块的内容
使用小技巧。
西门子PLC中FB和FC区别、管脚定义、临时变量引起的麻烦FB和FC区别FB--功能块，带背景数据块 FC--功能，相当于函数FB，FC块均相当于子程序，既可以调用其它FB，FC块，也可以被OB，FB，FC块调用。
他们之间的主要区别是：1. FB使用背景数据块作为存储区，FC没有独立的存储区，使用全局DB或M区2. FB局部变量有STAT和TEMP，FC由于没有自己的存储区因此不具有STAT，TEMP本身不能设置初始值。
本质上，FB，FC的实现目的是相同的；无论何种逻辑要求，FB，FC均可实现。
只是实现方式效率不同，这也和工程师个人编程习惯有关。
FB块优点：1. 易于移植性，对于相同控制逻辑不同参数的被控对象，只要使用不同的背景DB，同一个FB块就可以方便2. 多重背景，减少重复工作，提高效率3. 多次调用时，参数修改方便4. 有独立的存储区FC块优点：1. 小巧灵活，对于非多次调用的程序更易理解2. 不占用额外的存储资源FB,FC块管脚定义IN---------变量是外部输入的，只能被本程序块读，不能被本程序块写;OUT-------是本程序块输出的，他可以被本程序块读写，其他程序通过引脚只能读值不能写;IN_OUT--- 输入输出变量本程序块和其他程序都可以读写这个引脚的值。
TEMP -----临时变量，顾名思义是暂时存储数据的变量。
这些临时的数据存储在CPU工作存储区的局部数据堆栈（L堆栈）中。
STAT-------在PLC运行期间始终被存储。
S7 将静态变量定义在背景数据块（仅对FB而言，FC和OB无静态变量），当被调用块运行时，能读出或修改静态变量；被调用块结束后，静态变量保留在数据块中。
为何定义的FB，FC块，多次调用后程序混乱？对于，多次调用的程序块，FB块建议更换调用不同的背景DB；FC则需要确保使用的存储地址不重复，即每次调用，块中调用的地址不重复。
为何含有定时器或计数器的FB或FC单次调用ok，多次调用时定时器或计数器混乱？对于多次调用的FB，FC，如为S7定时器，计数器，则需要在IN 接口中定义TIMER或Counter，每调用一次FB或FC，均赋不同的定时器或计数器号。

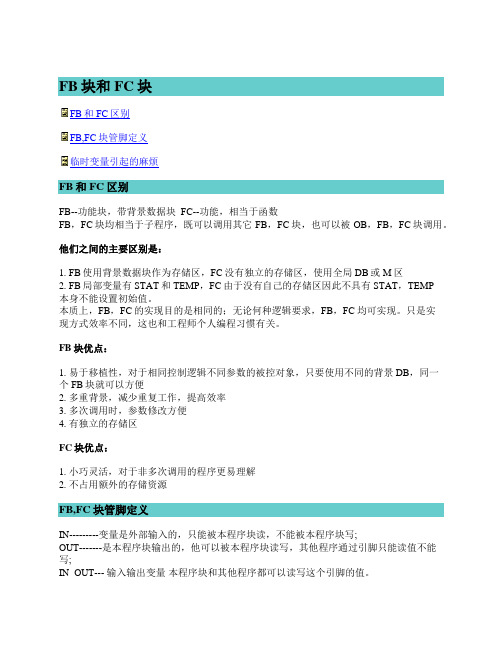

FB块和FC块FB和FC区别FB,FC块管脚定义临时变量引起的麻烦FB和FC区别FB--功能块，带背景数据块 FC--功能，相当于函数FB，FC块均相当于子程序，既可以调用其它FB，FC块，也可以被OB，FB，FC块调用。
他们之间的主要区别是：1. FB使用背景数据块作为存储区，FC没有独立的存储区，使用全局DB或M区2. FB局部变量有STAT和TEMP，FC由于没有自己的存储区因此不具有STAT，TEMP本身不能设置初始值。
本质上，FB，FC的实现目的是相同的；无论何种逻辑要求，FB，FC均可实现。
只是实现方式效率不同，这也和工程师个人编程习惯有关。
FB块优点：1. 易于移植性，对于相同控制逻辑不同参数的被控对象，只要使用不同的背景DB，同一个FB块就可以方便2. 多重背景，减少重复工作，提高效率3. 多次调用时，参数修改方便4. 有独立的存储区FC块优点：1. 小巧灵活，对于非多次调用的程序更易理解2. 不占用额外的存储资源FB,FC块管脚定义IN---------变量是外部输入的，只能被本程序块读，不能被本程序块写;OUT-------是本程序块输出的，他可以被本程序块读写，其他程序通过引脚只能读值不能写;IN_OUT--- 输入输出变量本程序块和其他程序都可以读写这个引脚的值。
TEMP -----临时变量，顾名思义是暂时存储数据的变量。
这些临时的数据存储在CPU工作存储区的局部数据堆栈（L堆栈）中。
STAT-------在PLC运行期间始终被存储。
S7 将静态变量定义在背景数据块（仅对FB而言，FC和OB无静态变量），当被调用块运行时，能读出或修改静态变量；被调用块结束后，静态变量保留在数据块中。
为何定义的FB，FC块，多次调用后程序混乱？对于，多次调用的程序块，FB块建议更换调用不同的背景DB；FC则需要确保使用的存储地址不重复，即每次调用，块中调用的地址不重复。
为何含有定时器或计数器的FB或FC单次调用ok，多次调用时定时器或计数器混乱？对于多次调用的FB，FC，如为S7定时器，计数器，则需要在IN接口中定义TIMER或Counter，每调用一次FB或FC，均赋不同的定时器或计数器号。
S7-1200PLC多重背景数据块DB使用方法前两次文章和大家讲解了FB FC块使用方法，其中包含带参数、多次调用、全局库知识点，那么结合前两次内容给大家补充一个技巧，如何通过多次调用FB或FC块并产生一个DB背景数据块，统称为：多重背景数据DB块。
一、创建一个FB块（电机正反转互锁）第一步：（添加FB块，命名为：正反转）二、编写FB块参数与程序第一步：（填写接口参数地址与数据类型）Input（输入接口）正转启动（数据类型BOOL）反转启动（数据类型BOOL）停止按钮（数据类型BOOL）InOut（输入输出接口）正转启动（数据类型BOOL）反转启动（数据类型BOOL）第二步：（编写正反转程序）三、创建一个FB块作为多重背景存放第一步：（创建FB100块，作为多重背景存放区）FB编号可以根据调用的FB多少来确定，当然越大越好。
第二步：（在FB100接口Static（静态变量）参数中创建调用FB 块多重背景名称）根据自己需要调用次数来填写，比如我需要调用三次，那么就创建三个即可，其它以此类推，FB块多重背景名称可以随意定义，没有固定的名称。
四、调用FB块第一步：（在FB100中调用FB1正反转程序）调用时选择多重背景，然后在多重背景接口参数中的名称选择在FB100接口参数中Static（静态变量）创建的名称，通过编号1 2 3排列。
第二步：（填写FB1正反转管脚地址）五、查看背景数据DB块第一步：（创建DB块，命名为：正反转背景DB块）第二步：（调用三次FB块，背景数据块全部集成在一个背景DB 块中）按照正常调用法，每次调用一个FB或FC块都要产生一个DB背景数据块，这样浪费并占地方，一个背景DB块可以存入1万6千多个数据，所以这样很浪费，因此采用多重背景数据DB，把所有数据都放在一个背景数据块中。
六、演示效果第一步：（三个FB正反转块全部同时启动电机正转）它们之间相互互不影响，可以同时启动，同时停止，同时反转。
多重数据块是数据块的一种特殊形式，如在OB1中调用FB10，在FB10中又调用FB1和FB2，则只要FB10的背景数据块选择为多重背景数据块就可以了，FB1和FB2不需要建立背景数据块，其接口参数都保存在FB10的多重背景数据块中。
建立多重背景数据块的方法是：在建立数据块只要在数据类型选项中选择“实例的DB”就可以了，见下例。
下面通过一例简单介绍一下多重背景数据块使用的一些注意事项和方法。
例如，PLC控制两台电机，且控制两台电机的接口参数均相同。
一般的作法，我们可以编写功能块FB1控制两台电机，当控制不同的电机时，分别使用不同的背景数据块就可以控制不同的电机了（如第一台电机的控制参数保存在DB1中，第二台电机的控制参数保存在DB2中，我们可以在控制第一台电机调用FB1时以DB1为背景数据就可以了，第二台同样以DB2为背景数据块）。
这样就需要使用两个背景数据，如果控制的电机台数更多，则会使用更多的数据块。
使用多重背景数据块就是为了减少数据块的数量。
像这种情况，我们就可以利用多重背景数据块来减少数据块的使用量。
拿本例来说，我们就可以在OB1中调用FB10，再在FB10中分别调用（每台电机各调用一次）FB1来控制两台电机的运转。
对于每次调用，FB1都将它的数据存储在FB1的背景数据块DB1中。
这样就无需再为FB1分配数据块，所有的功能块都指向FB10的数据块DB10。
原理图如下：
首先，我们需要先后插入一个功能块FB10和数据块DB10，DB10就为FB10的多重背景多重数据块。
如下图：
其次，需要在FB10中指定其所包含的背景数据块。
方法如下：在FB10局部变量定义窗口中，在“STAT”变量区中（必须在此变量区中）为每台电机的控制取好名称后，数据类型选择FB ，确认后，再把改为1，即功能块FB1。
如果你在变量表中已经定义了FB1的符号，则会自动出现其符号名。
地址一般由CPU根据FB1的接口参数数量自动计算得到，采用默认值就可以了。
因为控制两台电机，所以需要在STAT中定义两个这样的变量。
结果如下：
经过以上步骤，FB的背景数据块DB10中就完全包含了1#和2#电机所需的数据，如下图，其中地址2.0～8.0是第一台电机的接口区控制参数，10.0～16.0是第二台电机接口区控制参数。
这时，在FB10的指令列表中“多重实例”中就会出现已经添加的两个局部背景，如下图。
在程序中就可以分别调用这两个局部背景控制1号和2号电机了。
程序如下：
这样，就可以在OB1中通过调用OB10就可以分别控制1#和2#电机了。
如下图：。
