编号22--多重背景数据块的项目举例

多重数据块是数据块的一种特殊形式，如在OB1中调用FB10，在FB10中又调用FB1和FB2，则只要FB10的背景数据块选择为多重背景数据块就可以了，FB1和FB2不需要建立背景数据块，其接口参数都保存在FB10的多重背景数据块中。

建立多重背景数据块的方法是：在建立数据块只要在数据类型选项中选择“实例的DB”就可以了，见下例。

下面通过一例简单介绍一下多重背景数据块使用的一些注意事项和方法。

例如，PLC控制两台电机，且控制两台电机的接口参数均相同。

一般的作法，我们可以编写功能块FB1控制两台电机，当控制不同的电机时，分别使用不同的背景数据块就可以控制不同的电机了（如第一台电机的控制参数保存在DB1中，第二台电机的控制参数保存在DB2中，我们可以在控制第一台电机调用FB1时以DB1为背景数据就可以了，第二台同样以DB2为背景数据块）。

这样就需要使用两个背景数据，如果控制的电机台数更多，则会使用更多的数据块。

使用多重背景数据块就是为了减少数据块的数量。

像这种情况，我们就可以利用多重背景数据块来减少数据块的使用量。

拿本例来说，我们就可以在OB1中调用FB10，再在FB10中分别调用（每台电机各调用一次）FB1来控制两台电机的运转。

对于每次调用，FB1都将它的数据存储在FB1的背景数据块DB1中。

这样就无需再为FB1分配数据块，所有的功能块都指向FB10的数据块DB10。

原理图如下：首先，我们需要先后插入一个功能块FB10和数据块DB10，DB10就为FB10的多重背景多重数据块。

如下图：其次，需要在FB10中指定其所包含的背景数据块。

方法如下：在FB10局部变量定义窗口中，在“STAT”变量区中（必须在此变量区中）为每台电机的控制取好名称后，数据类型选择FB ，确认后，再把改为1，即功能块FB1。

如果你在变量表中已经定义了FB1的符号，则会自动出现其符号名。

地址一般由CPU根据FB1的接口参数数量自动计算得到，采用默认值就可以了。

FB块的使用技巧和多重背景数据的使用

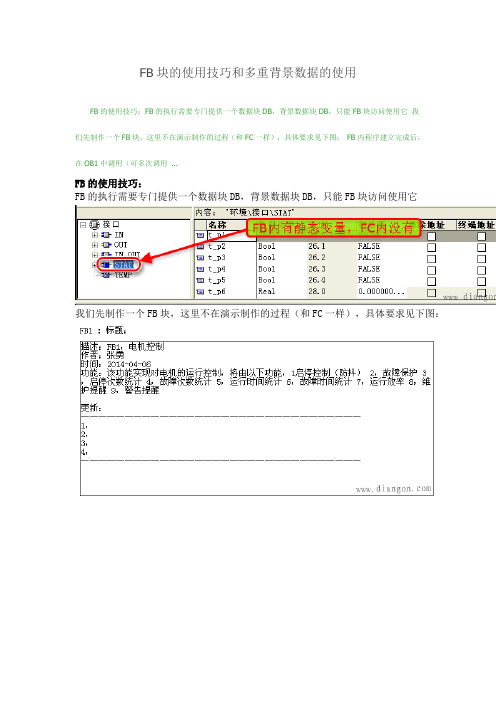

FB的使用技巧：FB的执行需要专门提供一个数据块DB，背景数据块DB，只能FB块访问使用它我
们先制作一个FB块，这里不在演示制作的过程（和FC一样），具体要求见下图：FB内程序建立完成后，
在OB1中调用（可多次调用 ...
FB的使用技巧：
FB的执行需要专门提供一个数据块DB，背景数据块DB，只能FB块访问使用它
我们先制作一个FB块，这里不在演示制作的过程（和FC一样），具体要求见下图：
FB内程序建立完成后，在OB1中调用（可多次调用）
因为FB可以多次调用，程序在运行的时候会有很多地方在使用FB，当我们需要看着FB内的程序进有很多实际参数给他不同的信号，我们无法看到我们想要的实际参数单独在FB内运行的效果，给用测试操作的功能，对FB内测行单独调试，方法如下图：
OK完成，可以对FB（多次调用的）进行单独的调试了
多重背景数据的使用：
（多重数据就是在一个FB内多次调用另一个FB，以达到减少FB使用数目的目的）
下面举个例子说明多重背景数据的使用：
前面我们建立了一个FB1（电机的启停控制），如果我们想控制很多电然而每个CPU支持调用FB数目是有限的，这边FB1（电机启停功能）用的多，就代表我们其他功
为了解决CPU能调用的FB数目有限这个局限，我们可以把很多FB1一起做成多重背景数据放到F 就解决了，方法入下图：
新建一个FB功能块（FB2）
OK,下面我们在OB1中调用FB2，就可以在不调用FB1的情况下达到多次调用FB1的效果了我们看一下DB102里的数据：
DB102里面集合了FB1的背景数据块的内容
使用小技巧。
