给排水定额说明

给排水、采暖、燃气工程分册说明一、C.H 《给排水、采暖、燃气工程》（以下简称本定额）适用于新建、扩建项目的生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装。

二、本定额主要依据的规范、标准有：1.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；2.《室外给水设计规范》GB50013-2005；3.《建筑给水排水设计规范》GB50015-2003；4.《城镇燃气设计规范》GB50028-2006；5.《城镇燃气输配工程施工及验收规范》GJJ33-2005。

三、关于下列各项费用的规定： 1.脚手架搭拆费按定额人工费的5%，其中人工工资占25%；2.采暖工程系统调整费按采暖工程定额人工费的15%计算，其中人工工资占20%；3.设置于管道间、管廊内的管道、阀门、法兰、支架安装，人工乘以系数1.3；4.超高增加费：本定额中工作物操作高度均以3.6m为界限，如超过3.6m时，按其超过部分（指由 3.6m到操作物高度）的定额人工费乘以下列系数：五、本分册和相关分册关系：1.工业管道、生产生活共用的管道、锅炉房和泵内配管以及高层建筑物内加压泵间的管道，执行C.F、《工业管道工程》相应项目；2.刷油、防腐蚀、绝热工程执行C.N、《刷油、防腐蚀、绝热工程》相应项目；3.室外埋地管道的土方及砌筑工程应按A.《建筑工程》相关项目执行；室内埋地管道的土方应套用本定额相关项目；4.各类泵、风机等传动设备安装执行C.A、《机械设备安装工程》相关项目；5.锅炉安装，执行C.C、《热力设备安装工程》相应项目；6.消火栓、水泵结合器安装执行C.G、《消防工程》相应项目；7.压力表、温度计执行C.J、《自动化控制仪表安装工程》相应项目；六、本定额的工作内容除各章节已说明的工序外，还包括工种间交叉配合的停歇时间、临时移动水电源、配合质量检查和施工地点范围内的设备、材料、成品、半成品、工器具的运输等。

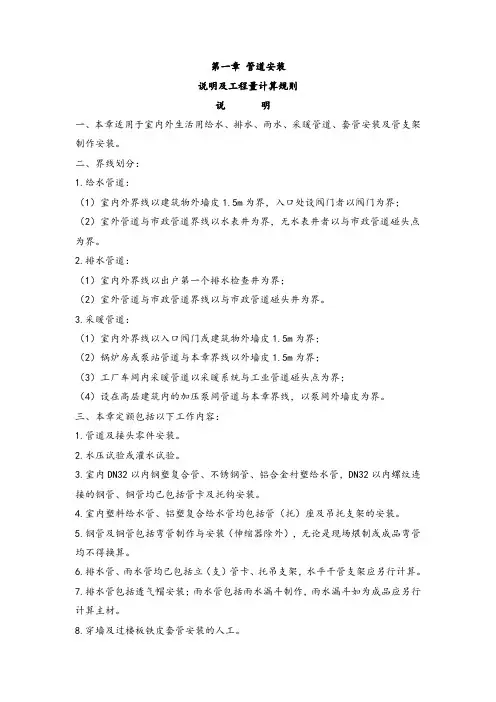

C.H.1 给排水、采暖、燃气工程（编码：030801）说明一、本章适用于室内外生活用给水、排水、雨水、采暖热源管道、燃气管道安装。

二、本章与其他相关工程的界线划分：1.给水管室内外界线划分：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界;与市政给水管道的界限，应以水表井为界；无水表井者，应以与市政给水管碰头点为界；2.排水管道室内外界线划分：应以出户第一个排水检查井为界；室外排水管道与市政排水界线应以与市政管道碰头井为界；3.采暖热源管道室内外界线划分：应以建筑物外墙皮1.5m为界，入口处设阀门者应以阀门为界；工业管道界线应以锅炉房或泵站外墙皮1.5m为界；工厂车间内采暖管道以采暖系统与工业管碰头点为界；设在高层建筑内的加压泵间管道以泵间外墙皮为界。

三、本章包括以下工程内容：1.管道及接头零件安装；（1）室外钢管的安装包括管道及管件的安装，管件本身价值已进本定额，其他各种管道安装均包括管件安装的人工和材料，管件本身价值另计。

（2）室外塑料给、排水管道安装，管件本身价值按本定额含量另计。

（3）室内各种管道安装均包括管道及管件安装。

2.给水管道包括水压试验，管道消毒、冲洗；3.排水管道包括灌水试验；4.燃气管道包括泄漏试验；5.钢管安装包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算；6.钢管焊接安装项目适用于无缝钢管和焊接钢管；7.铸铁排水管、塑料排水管、铸铁雨水管、塑料雨水管安装均包括管卡及吊托支架、透气帽、雨水漏斗的制作安装，但檐口高度大于30m的建筑允许对支架进行调整；8.室内各种镀锌钢管、钢管安装均包括管卡、吊托支架制作安装及支架除锈、刷油，不得另计。

DN＞32室内管道其吊托支架的材料费应按定额用量表另计；9.各种给水塑料管及给水复合管均按连接方式执行相应定额，定额中管件含量可按实调整，双热熔连接管道按热熔连接相应定额子目调整，人工、机械乘以系数1.8；10.薄壁不锈钢管卡环(套)连接、卡箍连接均按管径执行复合管（卡箍式、卡套式连接）相应定额子目；11.压力流(虹吸式)雨水排水管按材质套用排水管相应定额子目,基价乘以系数1.1；12.各种给水塑料管及给水复合管如使用型钢支架，型钢支架另计。

四、本章不包括以下工程内容：1.室外管道沟土方挖填及管道基础；2.管道安装中不包括法兰、阀门及伸缩器的制作安装，执行时按相应项目另计；3.室外承插铸铁给水管、室内承插铸铁雨水管安装包括接头零件所需人工，但接头零件数量按实计算，价格另计；4.非同步施工的室内管道安装的打、堵洞眼；5.室外管道所有带气碰头；6.各种雨水管安装均不包括雨水弯头、地坪雨水斗安装，另执行建筑工程相应定额。

五、其他问题的说明：1.消防管道安装，应执行C.G、《消防工程》有关子目；2.室外热熔塑料排水管，执行室外承插塑料排水管安装子项；3.钢管螺纹连接项目中的接口填料，本定额已综合考虑，不得换算；4.铸铁管安装，其接头零件的材料费，可按设计用数量另计；5.承插煤气铸铁管是以N 1 和X型接口形式编制的，安装X型、 400铸铁管接口时，每个口增加螺栓2.06套，人工乘以系数1.08。

如果采用N型和SMJ型接口时，其人工乘以系数1.05；6.燃气输送压力大于0.2Mpa时，承插煤气铸铁管安装，人工乘以系数1.3。

燃气输送压力（表压）分级按设计图示管道中心线长度以延长米计算，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）及各种井类所占的长度；方形补偿器以其所占长度按管道安装工程C.H.2 管道支架制作安装（编码：030802）说明本章管道支架制作安装，不包括除锈、刷油。

工程量计算规则本章管道支架制作安装，按设计图示质量计算C.H.3 管道附件（编码：030803）说明一、螺纹阀门安装适用于各种内外螺纹连接的阀门安装。

二、法兰阀门安装适用于各种法兰阀门的安装，如仅为一侧法兰连接时，定额中的法兰、带帽螺栓及钢垫圈数量减半；法兰阀门安装均包括了法兰盘、带帽螺栓等安装，不得再重复套用法兰安装项目。

三、各种法兰连接用垫片，均按石棉胶板考虑，如用其他材料，不得调整。

四、减压器、疏水器组成与安装是按《采暖通风国家标准图集》N108综合编制的，不得换算。

五、法兰水表安装是按《全国通用给水排水标准图集》S145综合编制的，不得换算。

六、减压器、疏水器、水表组成安装，定额均已包括了法兰盘、带帽螺栓等安装所需人工费及材料费，不得重复计算。

七、法兰安装包括了紧螺栓的人工费及螺栓本身的材料费。

八、碳钢法兰螺纹连接，套用铸铁法兰螺纹连接的相应子目。

九、浮标液面计FQ-II型安装是按《采暖通风国家标准图集》N102-3编制的，若设计与国标不符时，可作调整。

十、水塔、水池浮漂水位标尺制作安装，是按《全国通用给水排水标准图集》S318编制的。

水位差及覆土厚度均已综合考虑，使用时不得调整。

十一、湿式自动报警阀、水流指示器、流量孔板及喷淋头安装，套用 C.G 《消防工程》有关子目。

十二、调长器安装及调长器与阀门连接，包括一副法兰安装；螺栓规格和数量以压力为0.6MPa的法兰装配考虑的，如压力不同时可按设计要求进行调整。

十三、法兰阀门卡箍连接执行焊接法兰阀门相应定额子目，法兰按卡箍法兰计算。

工程量计算规则一、各种阀门安装，均以“个”为计量单位。

二、法兰阀（带短管甲乙）安装，均以“套”为计量单位，如接口材料不同时，可作调整。

三、自动排气阀安装以“个”为计量单位，包括了支架制作安装，不得另行计算。

四、浮球阀安装均以“个”为计量单位，包括了联杆及浮球安装，不得另行计算。

五、各种伸缩器制作安装，均以“个”为计量单位。

方形伸缩器的两臂，按臂长的２倍合并在管道长度内计算。

六、燃气表安装按不同规格、型号分别以“块”为计量单位，不包括表托、支架、表底垫层基础的安装，可按相应项目另计。

七、减压器、疏水器组成安装，以“组”为计量单位，如设计组成与本定额不同时，阀门和压力表数量可按设计用量进行调整，其他不变。

八、减压器安装按高压侧的直径计算。

九、法兰水表安装，以“组”为计量单位，定额中的旁通管及止回阀数量可按设计规定调整，其余不变。

C.H.4 卫生器具制作安装（编码：030804）说明一、本章所有卫生器具安装项目，均参照《全国通用给水排水标准图集》中有关标准图集编制的。

除以下说明者外，设计无特殊要求均不作调整。

二、浴盆安装适用于各种型号的浴盆。

但浴盆支座和浴盆周边的砌砖及粘贴瓷砖可另行计算。

三、洗脸盆、洗手盆、洗涤盆安装适用于各种型号，其水嘴、角型阀主材另计。

四、化验盆安装中的鹅颈水嘴、化验单嘴、双嘴适用于成品件安装。

五、洗脸盆肘式开关安装不分单双把均执行同一子目。

六、淋浴器铜制品安装适用于各种成品淋浴器安装。

七、脚踏开关安装已包括了弯管与喷头的安装，不得另行计算。

八、小便槽冲洗管制作安装，不包括阀门安装，可按相应项目另计。

九、高（无）水箱蹲式大便器、低水箱坐式大便器安装，适用于各种型号。

蹲式大便器冲洗管的材质，已综合考虑，不得换算。

十、蹲式大便器安装，已包括了固定大便器的垫砖，但不包括大便器的蹲台砌筑。

十一、所有卫生器具安装所需存水弯，其材质均已综合考虑，不得换算。

十二、小便器安装若使用“小便器冲洗阀”，可套用普通式小便器安装的相应子目，未计价材料以“小便器冲洗阀”进入本定额。

十三、本章系参照《全国通用给水排水标准图集》S151、S342及《全国通用采暖通风标准图集》T905、T906编制的，适用于给排水、采暖系统中一般低压碳钢容器的制作和安装。

十四、水箱制作包括水箱本身及人孔的重量。

水位计、内外人梯均未包括在本定额内，如发生时，可另行计算。

十五、水箱连接管和水箱支架制作安装，可按相应项目另计。

工程量计算规则一、卫生器具组成安装，以“组”为计量单位，本定额内已按标准图综合了卫生器具与给水管、排水管连接的人工与材料用量，不得另行计算。

二、大便槽、小便槽自动冲洗水箱安装以“套”为计量单位，包括了水箱托架的制作安装，不得另计。

三、小便槽冲洗管制作与安装以“m”为计量单位，不包括阀门安装，可另计。

四、钢板水箱制作，按施工图所示尺寸，不扣除人孔、手孔重量以“kg”为计量单位，法兰和短管水位计可按相应项目另计。

五、钢板水箱安装，按国家标准图集水箱容量“m3”执行相应项目，各种水箱安装，均以“个”为计量单位。

六、冷热水混合器安装以“套”为计量单位，不包括支架制作安装及阀门安装，可另计。

七、蒸汽-水加热器安装，以“台”为计量单位，包括莲蓬头安装，不包括支架制作安装及阀门、疏水器安装，可另计。

八、容积式水加热器安装以“台”为计量单位，不包括安全阀安装、保温与基础砌筑，可另计。

九、电热水器、电开关炉安装以“台”为计量单位，本定额只考虑本次安装，连接管、连接件等可按相应项目另计。
