中兴传输S200设备开局

SDH设备开局指导书-ZXMP S200-S330-S385-320-360-380-3901000字作为一名SDH系统维护人员，我们需要掌握SDH设备的操作和维护，以下是针对华为SDH设备ZXMP S200、S330、S385、320、360、380、390的开局指导书，帮助您快速入门。

1.设备登录使用串口或网口连接设备，打开终端软件，波特率为9600，数据位为8，停止位为1，校验位为无。

输入登录账号和密码即可登录设备，登录账号为root，密码为设备出厂默认密码admin。

2.设备基础配置接通电源后，需要先对设备进行基础配置。

使用命令system-view进入全局模式，进行以下操作：2.1 配置设备名称配置设备hostname：[ZXMP]sysname SDH设备名称2.2 配置设备IP地址配置设备IP地址：[ZXMP]interface GigabitEthernet0/0/1[ZXMP-GigabitEthernet0/0/1]ip address 192.168.1.1 242.3 配置时钟源如果是主站，需要配置时钟源，可以选择外同步或内同步时钟源：内部时钟源：[ZXMP]clock source internal外部时钟源：[ZXMP]clock source external line2.4 配置时隙交叉连接配置VC12级别的交叉连接，例如将1号口出1-1交叉到2号口入1-1：[ZXMP]cross-connect vc12 1/1/1:1-1 timeslot 1 vc12 2/1/1:1-1 timeslot 13.设备状态查询使用命令display查看设备信息，例如查看设备版本：[ZXMP]display version4.告警信息查询使用命令display alarm，查看当前设备的告警信息，例如查看当前设备的所有告警：[ZXMP]display alarm active5.日志信息查看使用命令display log查看设备日志信息，例如显示设备最近100条日志信息：[ZXMP]display log | include Recent 1006.设备重启操作如果需要重启SDH设备，需要使用命令reboot进行重启，例如：[ZXMP]reboot7.设备管理口修改ZTE的SDH设备有一个管理口，如果需要修改该管理口的IP地址，可以使用以下命令：[ZXMP]system-management interface ge0/2/0[ZXMP-Man-ge0/2/0]ip address 192.168.1.1 24以上为SDH设备开局指导书的主要内容，本指南提供了SDH设备基本配置、状态查询、告警信息查询、日志信息查看、设备重启操作和设备管理口修改等方面的指导。

中兴通讯ZXMP S200产品介绍ZXMP S200是紧凑型STM-4/STM-1多业务接入设备，能够实现STM-4、STM-1、E3/T3、E1/T1、FE、N×64k、SHDSL和2/4线音频业务的传输与管理。

ZXMP S200具备高的集成度、方便灵活的安装方式和多种电源接入方法，适合于电信运营商和专网用来传送末端接入业务，降低运营成本。

1、产品特点灵活的设备配置：STM-4/STM-1兼容设备，采用SFP模块，支持网络设备从155M到622M的在线升级，可以作为标准的TM设备、ADM设备和REG设备。

丰富的多业务提供能力支持STM4、STM1业务支持E1/T1、E3/T3业务支持10M/100M以太网业务（电/光口）支持N×64k业务支持SHDSL业务支持2/4线音频业务支持RS232/RS485/RS422透明数据接口强的交叉能力：提供64×64VC-4的高阶交叉能力，2037×2037 VC-12的低阶交叉能力高集成度：机盒尺寸为：442 mm(宽) × 45.0 mm(高) × 240 mm (深)，仅1U高典型配置下重量仅为5.5 kg，典型功耗小于30 W方便的安装方式：盒式设备，高度仅为1U。

可安装在ETS标准机柜和IEC 19英寸机柜中，还支持台式安装、壁挂式安装和室外安装。

灵活的供电设计：支持220/110V AC、-48/-60V DC或＋24V DC供电方式。

直流供电采用双输入端口方式，实现1：1保护。

完善的网络保护机制支持二纤双向复用段保护环支持四纤双向/单向链路复用段1+1或1:1保护支持二纤通道保护环支持子网连接保护支持双节点互连保护方式2、客户体验价值满足多种环境应用：适应恶劣环境，可适应高温、高湿及电压不稳等异常状况。

节省运营商光纤资源：单钎双向，收发在同一根光纤中，节省光钎资源。

为数据业务保驾护航：最大提供8×FE，满足固网、移动运营商末端数据业务接入的需求。

中兴交换机简单开局指导手册2800交换机简单开局指导手册1、交换机登录用CONSOLE线登录，缺省用户名是admin 密码是zhongxing，ENABLE密码也是zhongxing，2、设置远程登录的用户名和密码create user 123456 //增加远程telnet用户，用户名请自行定义loginpass 123456 //设置login密码，密码可以自行定义adminpass 123456 //enable密码，密码可以自行定义备注：登陆密码为空时，远程TELNET无法登陆3、端口配置set port 1 enable //使能端口1，端口缺省是打开的set port 1 disable //禁用端口1set port 1 auto disable //打开端口自适应，缺省自适应是打开的set port 1 auto disable //关闭端口自适应set port 1 duplex full //强制端口1全双工set port 1 speed 100 //强制端口1速率为百兆show port 1 //查看端口状态4、配置VLANzte(cfg)#create vlan 10 name test // 创建vlan 10, vlan的名字test //zte(cfg)#set vlan 10 enable // 使用vlan 10zte(cfg)#set vlan 10 add port 4 [untag | tag] //端口4加入vlan 10 (选择作为哪种方式加入VLAN：tagged或untagged)，tag就是打标记，一般用作级联口或者上联口，UNTAG一般作为普通业务口// zte(cfg)#set port 4 pvid 10 //把第4口如果配置成UNTAG方式加入VLAN10，还需要设置端口4的pvid为10，否则业务会不同// zte(cfg)show vlan //结果：系统VLAN配置列表5、配置管理IP地址加入管理VLAN是1000，16口是上联口zte(cfg)#create vlan 1000 name manager //创建管理VLAN 1000zte(cfg)#set vlan 1000 enable //使用vlan 1000zte(cfg)#set vlan 1000 add port 16 tag //在上行口打上vlan 1000标记zte(cfg)config router //进入路由配置模式set ipport 0 ipaddress 10.40.43.200 255.255.255.0 //增加交换机的管理IP地址set ipport 0 vlan 1000 //与VLAN 1000绑定set ipport 0 enable //激活ipportiproute 0.0.0.0 0.0.0.0 10.40.43.1 //增加默认路由exit6、配置端口聚合Set lacp enable|disable 开关交换机链路聚合功能Set lacp aggregator add|delete port portlist 在聚合组中加入|删除端口Set lacp aggregater dymanic|static|mixed 配置端口聚合模式show lacp //显示LACP的配置信息show lacp aggregator 3 //显示LACP聚合组聚合信息show lacp port 15-16 //显示LACP参与聚合的端口信息7、端口环路检测ZXR10(cfg)#set loopdetect port 1 enable开启端口1的环路检测功能ZXR10(cfg)#set loopdetect port 1 protect enable开启端口1的环路检测保护功能，当存在环路时自动关闭该端口，消除单环路造成的影响ZXR10(cfg)#show loopdetect 观察交换机环路检测情况8、端口隔离注意：整机只支持一个PVLAN。

中兴通讯ZXMP S200产品介绍ZXMP S200是紧凑型STM-4/STM-1多业务接入设备，能够实现STM-4、STM-1、E3/T3、E1/T1、FE、N×64k、SHDSL和2/4线音频业务的传输与管理。

ZXMP S200具备高的集成度、方便灵活的安装方式和多种电源接入方法，适合于电信运营商和专网用来传送末端接入业务，降低运营成本。

1、产品特点灵活的设备配置：STM-4/STM-1兼容设备，采用SFP模块，支持网络设备从155M到622M 的在线升级，可以作为标准的TM设备、ADM设备和REG设备。

丰富的多业务提供能力✧支持STM4、STM1业务✧支持E1/T1、E3/T3业务✧支持10M/100M以太网业务（电/光口）✧支持N×64k业务✧支持SHDSL业务✧支持2/4线音频业务✧支持RS232/RS485/RS422透明数据接口强的交叉能力：提供64×64VC-4的高阶交叉能力，2037×2037 VC-12的低阶交叉能力高集成度：✧机盒尺寸为：442 mm(宽) × 45.0 mm(高) × 240 mm (深)，仅1U高✧典型配置下重量仅为5.5 kg，典型功耗小于30 W方便的安装方式：盒式设备，高度仅为1U。

可安装在ETS标准机柜和IEC 19英寸机柜中，还支持台式安装、壁挂式安装和室外安装。

灵活的供电设计：支持220/110V AC、-48/-60V DC或＋24V DC供电方式。

直流供电采用双输入端口方式，实现1：1保护。

完善的网络保护机制✧支持二纤双向复用段保护环✧支持四纤双向/单向链路复用段1+1或1:1保护✧支持二纤通道保护环✧支持子网连接保护✧支持双节点互连保护方式2、客户体验价值满足多种环境应用：适应恶劣环境，可适应高温、高湿及电压不稳等异常状况。

节省运营商光纤资源：单钎双向，收发在同一根光纤中，节省光钎资源。

秘密▲OLT开局数据配置、工程规范、版本升级本章学习目标通过本章的学习，你可以获得以下收获：– OLT开局工程规范– OLT开局数据规划– OLT开局数据配置–版本升级课前思考题：– OLT开局工程规范都有哪些要求？– OLT开局需要配置哪些数据？提纲OLT开局工程规范OLT开局数据规划OLT开局数据配置版本升级秘密▲EPON在网络中的位置CATV 1550nm PCIP Network CATV FE/GE BAS PHONE FE/GE ONT 合波器splitter （EDFA）IPTV CDN OLT 1490nm 1310nm 数字家庭网关V5.2/H.248 家庭网络PSTN/SS 0～20KM 4 44 秘密▲中兴通讯ZXA10-EPON设备——OLT（独立型）设备C200 C220 交换容量68G 136G 背板容量275G 800G 单框容量1280×EPON终端2560×EPON 终端640 or 1280×GPON 终端1280 or 2560×GPON终端上联最大8GE上联最大2×10GE上联/8GE/4GE4FE TDM业务支持支持体积3U高，19英寸宽6U 高，19英寸宽特色高密度、无阻交换高密度、无阻交换主控和电源主备支持支持5 44 秘密▲C220主要单板介绍分类英文名称中文名称主控板GCSA A 型控制交换板EIG 4光以太网接口板EIGM 光电混合千兆以太网接口板上联板CE1B 32路E1非平衡接口电路仿真板CE1BB 32路E1平衡接口电路仿真板GPTBB 2路B型GPON局端单板用户板EPFC 4路EPON局端单板6 44 秘密▲C220端口介绍1. 上联口：gei_0/X/Y，其中X为EIG/EIGM的槽位号，取值1～6、9～14；Y为以太网端口号，取值1～4。

2. PON口：epon-olt_0/X/Y，其中X为EPFC的槽位号，取值1～6、9～14；Y为PON口编号，取值1～4。

传输设备关键维护操作说明为保障广东电信传输网络在网运行的XXX传输设备运行稳定，明确操作方法，减少人为操作隐患，针对日常维护中的关键操作进行如下说明。

一、NCP操作在设备开通过程中或日常维护中，维护人员在进行NCP初始化或更换NCP单板的时候，需要对NCP进行清库操作，然后从网管下载数据到网元上，以实现网管数据与网元数据的同步。

针对XXX不同类型传输设备有以下的操作注意事项。

1、ZXMP S385设备ZXMP S385设备网管上不能进行清库操作，执行清库操作需要到现场进行。

根据设备的运行情况，分为设备开通和设备维护两种情况说明。

（1）设备开通设备开通是指设备第一次加电，现场开局还没有上业务的情况。

在这种情况下，数据的下载分两步进行。

第一步，设备加电后，现场完成NCP的初始化工作后从网管上下载网元信息项。

如图1所示。

图1下载完成后，等待网管监控恢复正常，如果是双NCP配置，还需要查询主备数据是否一致。

如果不一致，通过手工同步保证一致。

第二步，在网元监控正常以及NCP主备数据一致的情况下，网管上选择其它（除网元信息以外）数据项执行下载，完成数据库的下载。

如图2所示。

图2备用板数据自动从主用板同步，不用下载。

上载比较主备NCP和网管数据是否一致，如果不一致，再重新下载不一致的数据项。

查询主备NCP数据是否一致。

如果不一致，通过手工同步保证一致。

如图3所示。

图3（2）设备维护设备维护指的是设备已经加载了业务，进入维护阶段进行的操作。

在双NCP配置情况下，如工程维护中在更换备用NCP或其它维护操作需要对NCP进行清库操作，那么在完成NCP清库和初始化后执行主备同步，同步完成后即可完成，对在运行业务没有影响。

如工程维护中需更换主用NCP，需要倒换到备用NCP，然后按照更换备用NCP的步骤进行。

如需要同时更换两块NCP或同时进行两块NCP清库，需要按照以下步骤执行：1)NCP清库、初始化后网元与网管的连接正常，能监控。

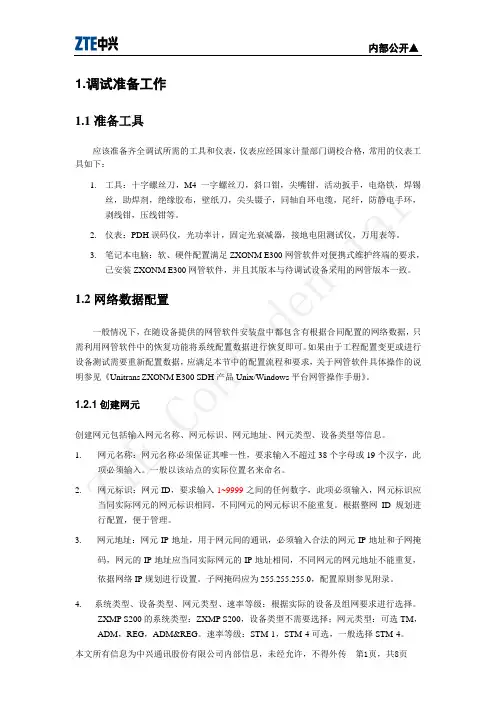

1.调试准备工作1.1准备工具应该准备齐全调试所需的工具和仪表，仪表应经国家计量部门调校合格，常用的仪表工具如下：1.工具：十字螺丝刀，M4一字螺丝刀，斜口钳，尖嘴钳，活动扳手，电烙铁，焊锡丝，助焊剂，绝缘胶布，壁纸刀，尖头镊子，同轴自环电缆，尾纤，防静电手环，剥线钳，压线钳等。

2.仪表：PDH误码仪，光功率计，固定光衰减器，接地电阻测试仪，万用表等。

3.笔记本电脑：软、硬件配置满足ZXONM E300网管软件对便携式维护终端的要求，已安装ZXONM E300网管软件，并且其版本与待调试设备采用的网管版本一致。

1.2网络数据配置一般情况下，在随设备提供的网管软件安装盘中都包含有根据合同配置的网络数据，只需利用网管软件中的恢复功能将系统配置数据进行恢复即可。

如果由于工程配置变更或进行设备测试需要重新配置数据，应满足本节中的配置流程和要求，关于网管软件具体操作的说明参见《Unitrans ZXONM E300 SDH产品Unix/Windows平台网管操作手册》。

1.2.1创建网元创建网元包括输入网元名称、网元标识、网元地址、网元类型、设备类型等信息。

1.网元名称：网元名称必须保证其唯一性，要求输入不超过38个字母或19个汉字，此项必须输入。

一般以该站点的实际位置名来命名。

2.网元标识：网元ID，要求输入1~9999之间的任何数字，此项必须输入，网元标识应当同实际网元的网元标识相同，不同网元的网元标识不能重复。

根据整网ID规划进行配置，便于管理。

3.网元地址：网元IP地址，用于网元间的通讯，必须输入合法的网元IP地址和子网掩码，网元的IP地址应当同实际网元的IP地址相同，不同网元的网元地址不能重复，依据网络IP规划进行设置。

子网掩码应为255.255.255.0，配置原则参见附录。

4.系统类型、设备类型、网元类型、速率等级：根据实际的设备及组网要求进行选择。

ZXMP S200的系统类型：ZXMP S200，设备类型不需要选择；网元类型：可选TM，ADM，REG，ADM&REG。

ZXSM-600（V2）紧凑型同步数字传输设备开局指导拟制审核会签标准化批准深圳市中兴通讯股份有限公司1.调试准备 (3)1.1工具准备 (3)1.2网络数据配置 (3)1.2.1 创建网元 (3)1.2.2 配置单板 (5)1.2.3 建立光连接 (6)1.2.4 配置业务 (6)1.2.5 配置时钟源 (6)1.2.6 配置公务 (6)1.2.7 配置公务保护字节 (7)2.网元的初始化 (8)2.1设备上电 (8)2.1.1 一次电源测试 (8)2.1.2 风扇加电测试 (8)2.1.3 系统上电开机 (8)2.2NCP板初始化设置 (9)3.测试 (12)3.1单点测试 (12)3.1.1 平均发送光功率 (12)3.1.2 平均接收光功率 (12)3.1.3 端口测试 (13)3.1.4 检查所有光、电接口性能值 (13)3.1.5 公务功能自检 (14)3.2系统测试 (14)3.2.1 光路连通 (14)3.2.2 检查网管监控 (14)3.2.3 公务功能测试 (15)3.2.4 15分钟性能测试 (16)3.2.5 24小时误码测试 (17)1. 调试准备1.1工具准备应该准备齐全调试所需的工具和仪表，仪表应经国家计量部门调校合格，常用的仪表工具如下：1.工具：十字螺丝刀，M4一字螺丝刀，斜口钳，尖嘴钳，活动扳手，电烙铁，焊锡丝，助焊剂，绝缘胶布，壁纸刀，尖头镊子，同轴自环电缆，尾纤，防静电手环，剥线钳，压线钳等。

2.仪表：PDH误码仪，光功率计，固定光衰减器，接地电阻测试仪，万用表等。

3.笔记本电脑：软、硬件配置满足ZXONM E300网管软件对便携式维护终端的要求，已安装ZXONM E300网管软件，并且其版本与待调试设备采用的网管版本一致。

1.2网络数据配置一般情况下，在随设备提供的网管软件安装盘中都包含有根据合同配置的网络数据，只需利用网管软件中的恢复功能将系统配置数据进行恢复即可。

ZXSM-150/600/2500开局操作步骤拟制WUMIN审核会签标准化批准深圳市中兴通讯股份有限公司ZXSM-150/600/2500的开局步骤 (1)一.网元的初始化 (1)1.设备上电 (1)2.NCP的初始化 (2)3.网元数据配置 (5)二.单机测试 (8)1光口指标 (8)2光接口与电接口的误码性能测试 (10)3单板保换倒换测试 (11)三.系统测试 (13)1网络管理维护功能测试 (13)2公务测试 (14)3电支路板24小时误码测试 (14)ZXSM-150/600/2500的开局步骤一.网元的初始化1.设备上电在设备安装完毕，我们想让设备运转起来，第一步就是要给设备加电。

1.2. 确认在安装工程中，工程人员已经将电源线引到电源分配箱柜相应的二次下电端口，并做好标签。

标签不清的，请咨询当地维护人员或安装工程师。

1.3. 确认设备侧的电源空气开关，电源单板开关处于OFF状态，打开列头柜的电源，给设备机架供电。

1.4. 接通设备机柜电源前，须用万用表测量设备一次电源电压，确认其极性正确，且电压值满足以下要求：♦ -48V直流电压波动范围-72V～-36V♦用万用表测量保护地端子与工作地端子间电压，应不高于300mV1.5. 风扇加电测试检查一次电源正常后，应首先通过风扇加电测试来检查风扇单元是否正常。

通过风扇加电测试也可初步验证设备内部的电源连接是否正常。

首先将设备机架总电源开关接通，此时应可看到电源板红色指示灯长亮，但亮度较暗，表明一次电源已经接入机箱，将风扇单元开关置于“ON”，观察风扇运转是否正常，如有异常应立即停电检查，风扇不运转时应注意检查机架内电源连线是否已正确连接。

1.6. 系统上电开机拔出设备中除电源板以外的所有单板，注意单板插拔操作必须佩带防静电手环，依次将风扇和电源板上的电源开关置于“ON”，观察电源板上指示灯应只有绿灯亮，如绿灯不亮或红灯亮都属不正常，须立即断电加以处理。

综合业务调度设备开局宝典一、概述综合业务调度设备包括S300，S200，IST。

S300、S200、IST可混合组网。

S300曾用名ES8100，IS8100，IS300；S200曾用名IS200。

综合业务调度设备用来提供以太网、ATM、TDM等业务的综合传输与组网保护。

其中S300一般用在T300侧，或用户量较大的U300节点；S200是在S300的基础上研发的紧凑型、小型化设备，不支持2.5G光板，主要适应于U300节点和大客户综合接入；IST主要针对星形组网的末端节点，以及小容量的环上节点使用，支持20个E1和6个FE口，不支持ATM 业务。

二、硬件安装1．S300拨码开关：S300的NOWC板背面有两个8位拨位开关SN和NE。

SN的值代表子网号，NE 的值代表网元号，用二进制表示，1为高位，8为低位。

OFF为1，ON为0。

如图1所示，子网号为1，网元号为1。

图1 拨码开关网管接口：位于NOWC上，标有“Q”字样。

和交换机对接使用直连网线，连接PC机时使用交叉网线。

出线板插槽：B1L、B2L、B3L、B4L，它们分别是前面板上的槽位B1、B2、B3、B4的出线板插槽。

ESS8E、ESDGE、ESBGE、ETS8E、TFLA为前出线，无需另外配置出线板；使用ES板时，需要配置ESL；E1B出32个E1。

E1C为后出线，需要配置LIU板，LIU出63个2M，每对E1对应四根针，左列发，右列收，上针连芯线，下针连屏蔽线。

LIU左上插头为第1~第16个E1，左下插头为第17~第32个E1，右上插头为第33~第48个E1，右下插头为第49~63个E1。

ESL、ESDGE、ESBGE、ESS8E、ETS8E、EAT4E等板的电口和交换机对接使用交叉网线，和主机对接使用直连网线，TFLA则相反。

S300除PCI板外，其它单板都支持热插拔。

S300线卡配置槽位要求如下：（1）．TAA、TAAE、TAAEDH1和H2槽位必须配置相同类型的传输汇聚板；双系统时，只能使用TAA或TAAE，而且不允许使用单光口的2.5G光板；配置TAAED板时，不支持OL16A光板；配置TAAE板时，时分容量要达1008*1008VC12，A4槽位不能插线卡；（2）．OL16A板只允许配置在A1和B1槽位。
