海湾外部设备定义

附录二设备类型表外部设备定义代码设备类型未定义光栅测温点型感烟报警接口复合火焰光束感烟紫外火焰线型感温吸气感烟复合探测手动按钮消防广播讯响器消防电话消火栓泵喷淋泵稳压泵排烟机送风机新风机防火阀排烟阀送风阀电磁阀卷帘门中卷帘门下防火门压力开关水流指示电梯空调机组柴油发电照明配电动力配电水幕电磁气体启动气体停动从机火灾示盘闸阀干粉灭火泡沫泵消防电源紧急照明疏导指示喷洒指示防盗模块信号碟阀代码设备类型防排烟阀水幕泵层号灯设备停动泵故障急启按钮急停按钮雨淋泵上位机回路空压机联动电源多线制锁部分设备雨淋阀感温棒故障输出手动允许自动允许可燃气体备用指示门灯备用工作设备故障紧急求助时钟电源警报输出报警传输环路开关未定义消火栓缆式感温吸气感烟吸气火警吸气预警探测器脏多线制盘模拟感温漏电报警总线
1/ 1。

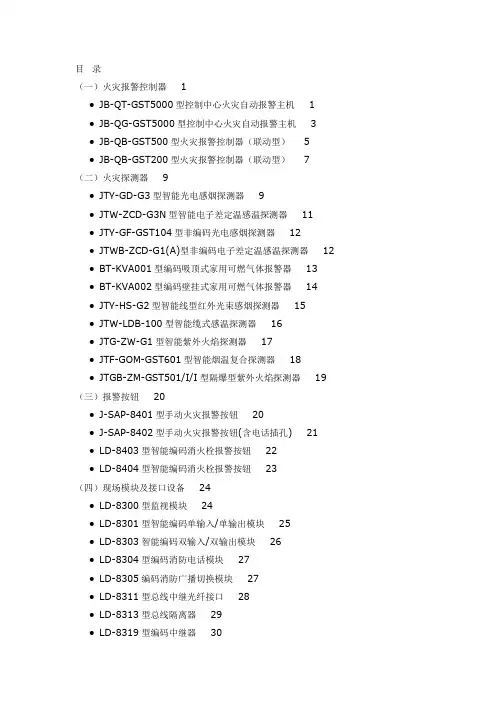

目录（一）火灾报警控制器 1● JB-QT-GST5000型控制中心火灾自动报警主机 1● JB-QG-GST5000型控制中心火灾自动报警主机 3● JB-QB-GST500型火灾报警控制器（联动型） 5● JB-QB-GST200型火灾报警控制器（联动型）7 （二）火灾探测器9● JTY-GD-G3型智能光电感烟探测器9● JTW-ZCD-G3N型智能电子差定温感温探测器11● JTY-GF-GST104型非编码光电感烟探测器12● JTWB-ZCD-G1(A)型非编码电子差定温感温探测器12● BT-KVA001型编码吸顶式家用可燃气体报警器13● BT-KVA002型编码壁挂式家用可燃气体报警器14● JTY-HS-G2型智能线型红外光束感烟探测器15● JTW-LDB-100型智能缆式感温探测器16● JTG-ZW-G1型智能紫外火焰探测器17● JTF-GOM-GST601型智能烟温复合探测器18● JTGB-ZM-GST501/I/I型隔爆型紫外火焰探测器19 （三）报警按钮20● J-SAP-8401型手动火灾报警按钮20● J-SAP-8402型手动火灾报警按钮(含电话插孔) 21● LD-8403型智能编码消火栓报警按钮22● LD-8404型智能编码消火栓报警按钮23（四）现场模块及接口设备24● LD-8300型监视模块24● LD-8301型智能编码单输入/单输出模块25● LD-8303智能编码双输入/双输出模块26● LD-8304型编码消防电话模块27● LD-8305编码消防广播切换模块27● LD-8311型总线中继光纤接口28● LD-8313型总线隔离器29● LD-8319型编码中继器30● LD-8320型有源终端31（五）火灾显示盘32● ZF-101型火灾显示盘32● ZF-500型汉字液晶显示火灾显示盘33● ZF-GST8903型图形式火灾显示盘34（六）电源35● GST-DY-100型电源箱35● GST-DY-200型智能电源箱36● GST-LD-D02型智能电源盘37（七）消防广播系统38● 总线制火灾应急广播系统38● 多线制火灾应急广播系统39（八）消防电话系统40● 总线制消防电话系统40● 多线制消防电话系统41（九）气体灭火控制42● LD-QKP06型气体灭火控制盘42● 气体灭火控制卡43● LD-8317A型气体喷洒指示灯44● LD-8318A型紧急启动/停动按钮45（十）多线制联动控制设备46● KZK-100型多线制控制卡46● LD-KZC-100型多线制CPU控制卡（盘）47● LD-8302C型转换接口模块48（十一）其它设备49● GST-HX-M8501/GST-HX-M8502型编码火灾声/光报警器49● BMQ-1电子编码器50● GST-5000彩色CRT显示系统51设备性能特性GST牌分布智能型火灾自动报警及消防联动控制系统是海湾公司研制成功的高科技消防电子产品，技术成熟，其性能特点如下：（一）火灾报警控制器● JB-QT-GST5000型控制中心火灾自动报警主机设计采用JB-QT-GST5000型汉字液晶显示火灾报警控制器（联动型）作为控制中心报警控制器，其主要特点如下：采用大屏幕汉字液晶显示器，各种报警状态信息均可以直观的以汉字方式显示在屏幕上，便于用户操作使用；可以观察智能型探测器动态工作曲线，以便于了解现场的实际环境条件；控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便。

00未定义25电磁阀50气压罐75
01离子烟感26卷帘门中51水幕泵76
02差定温27卷帘门下52层号灯77
03光电烟感28防火门53设备停动78
04报警接口29压力开关54泵故障79
05可燃气体30水流指示55急启按钮80水流指示（可报火警）
06红外对射31电梯56急停按钮81消火栓（可报火警）
07紫外感光32空调机组57雨淋泵82缆式感温（可报火警，无长度指示）08缆式感温33柴油发电58上位机83吸气感烟
09模拟感温34照明配电59回路84吸气火警
10复合探测35动力配电60空压机85吸气预警
11手动按钮36水幕电磁61联动电源86
12消防广播37气体启动62多线制盘锁87
13讯响器38气体停动6388
14消防电话39从机64雨淋阀89
15消火栓40火灾显示盘65感温棒90
16消火栓泵41闸阀66故障输出91
17喷淋泵42干粉灭火6792
18稳压泵43泡沫泵68外控允许93
19排烟机44消防电源69外控禁止94
20送风机45紧急照明70备用指示95
21新风机46疏导指示71门灯96
22防火阀47喷洒指示72备用工作97
23排烟阀48防盗模块7398
24送风阀49信号蝶阀7499
火警）
可报火警）
（可报火警，无长度指示）。

海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。

首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。

然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。

2、层显通讯线（即A、B线）：此线路有极性。

其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。

3、DC24V电源线：此线路在对外接线中无极性。

线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。

4、广播线与电话线：此线路无极性。

正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。

二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。

2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。

其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。

3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。

如果打印纸脱离，则需要上纸。

由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。

根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。

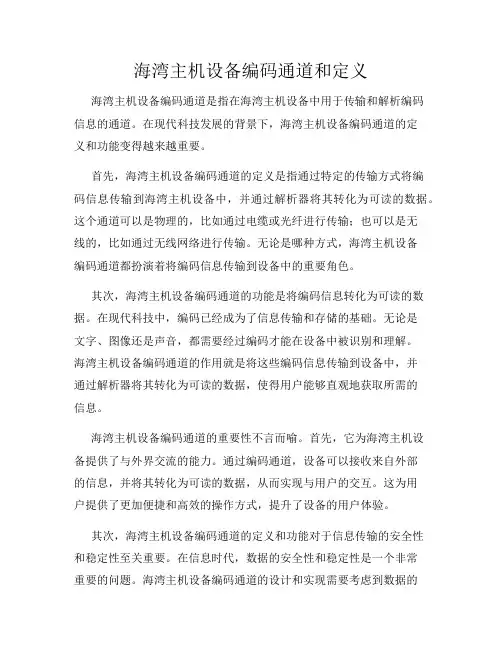

海湾主机设备编码通道和定义海湾主机设备编码通道是指在海湾主机设备中用于传输和解析编码信息的通道。

在现代科技发展的背景下，海湾主机设备编码通道的定义和功能变得越来越重要。

首先，海湾主机设备编码通道的定义是指通过特定的传输方式将编码信息传输到海湾主机设备中，并通过解析器将其转化为可读的数据。

这个通道可以是物理的，比如通过电缆或光纤进行传输；也可以是无线的，比如通过无线网络进行传输。

无论是哪种方式，海湾主机设备编码通道都扮演着将编码信息传输到设备中的重要角色。

其次，海湾主机设备编码通道的功能是将编码信息转化为可读的数据。

在现代科技中，编码已经成为了信息传输和存储的基础。

无论是文字、图像还是声音，都需要经过编码才能在设备中被识别和理解。

海湾主机设备编码通道的作用就是将这些编码信息传输到设备中，并通过解析器将其转化为可读的数据，使得用户能够直观地获取所需的信息。

海湾主机设备编码通道的重要性不言而喻。

首先，它为海湾主机设备提供了与外界交流的能力。

通过编码通道，设备可以接收来自外部的信息，并将其转化为可读的数据，从而实现与用户的交互。

这为用户提供了更加便捷和高效的操作方式，提升了设备的用户体验。

其次，海湾主机设备编码通道的定义和功能对于信息传输的安全性和稳定性至关重要。

在信息时代，数据的安全性和稳定性是一个非常重要的问题。

海湾主机设备编码通道的设计和实现需要考虑到数据的加密和传输的稳定性，以保证信息的安全性和完整性。

只有这样，用户才能放心地使用设备，并将其应用于各个领域，如金融、医疗等。

最后，海湾主机设备编码通道的定义和功能对于设备的智能化和自动化具有重要意义。

随着人工智能和物联网技术的发展，设备的智能化和自动化已经成为了一个趋势。

海湾主机设备编码通道的设计和实现需要考虑到设备的智能化和自动化需求，以满足用户对于设备智能化和自动化的需求。

综上所述，海湾主机设备编码通道的定义和功能在现代科技发展中变得越来越重要。

海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。

首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。

然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。

2、层显通讯线（即A、B线）：此线路有极性。

其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。

3、DC24V电源线：此线路在对外接线中无极性。

线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。

4、广播线与电话线：此线路无极性。

正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。

二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。

2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。

其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。

3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。

如果打印纸脱离，则需要上纸。

由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。

根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。

目录〔一〕火灾报警控制器 1● -QT-GST5000型控制中心火灾自动报警主机 1● -QG-GST5000型控制中心火灾自动报警主机 3● -QB-GST500型火灾报警控制器〔联动型〕 5● -QB-GST200型火灾报警控制器〔联动型〕7〔二〕火灾探测器9● JTY-GD-G3型智能光电感烟探测器9● JTW-ZCD-G3N型智能电子差定温感温探测器11● JTY-GF-GST104型非编码光电感烟探测器12● JTWB-ZCD-G1<A>型非编码电子差定温感温探测器12● BT-KVA001型编码吸顶式家用可燃气体报警器13● BT-KVA002型编码壁挂式家用可燃气体报警器14● JTY-HS-G2型智能线型红外光束感烟探测器15● JTW-LDB-100型智能缆式感温探测器16● JTG-ZW-G1型智能紫外火焰探测器17● JTF-GOM-GST601型智能烟温复合探测器18● JTGB-ZM-GST501/I/I型隔爆型紫外火焰探测器19 〔三〕报警按钮20● J-SAP-8401型手动火灾报警按钮20● J-SAP-8402型手动火灾报警按钮<含插孔> 21● LD-8403型智能编码消火栓报警按钮22● LD-8404型智能编码消火栓报警按钮23〔四〕现场模块及接口设备24● LD-8300型监视模块24● LD-8301型智能编码单输入/单输出模块25● LD-8303智能编码双输入/双输出模块26● LD-8304型编码消防模块27● LD-8305编码消防广播切换模块27● LD-8311型总线中继光纤接口28● LD-8313型总线隔离器29● LD-8319型编码中继器30● LD-8320型有源终端31〔五〕火灾显示盘32● ZF-101型火灾显示盘32● ZF-500型汉字液晶显示火灾显示盘33● ZF-GST8903型图形式火灾显示盘34〔六〕电源35● GST-DY-100型电源箱35● GST-DY-200型智能电源箱36● GST-LD-D02型智能电源盘37〔七〕消防广播系统38● 总线制火灾应急广播系统38● 多线制火灾应急广播系统39〔八〕消防系统40● 总线制消防系统40● 多线制消防系统41〔九〕气体灭火控制42● LD-QKP06型气体灭火控制盘42● 气体灭火控制卡43● LD-8317A型气体喷洒指示灯44● LD-8318A型紧急启动/停动按钮45〔十〕多线制联动控制设备46● KZK-100型多线制控制卡46● LD-KZC-100型多线制CPU控制卡〔盘〕47● LD-8302C型转换接口模块48〔十一〕其它设备49● GST-HX-M8501/GST-HX-M8502型编码火灾声/光报警器49● BMQ-1电子编码器50● GST-5000彩色CRT显示系统51设备性能特性GST牌分布智能型火灾自动报警及消防联动控制系统是海湾公司研制成功的高科技消防电子产品,技术成熟,其性能特点如下：〔一〕火灾报警控制器● -QT-GST5000型控制中心火灾自动报警主机设计采用-QT-GST5000型汉字液晶显示火灾报警控制器〔联动型〕作为控制中心报警控制器,其主要特点如下：采用大屏幕汉字液晶显示器,各种报警状态信息均可以直观的以汉字方式显示在屏幕上,便于用户操作使用；可以观察智能型探测器动态工作曲线,以便于了解现场的实际环境条件；控制器具有强大的面板控制及操作功能,各种功能设置全面、简单、方便.控制器采用模块化设计,具有高度智能化的特点,与智能探测器一起可组成分布智能式火灾报警系统,系统工作可靠性高,极大地降低了误报.系统内部采用并行总线数据传输,主控板与各回路板之间信息传输采用查询的工作方式,不会因为多回路而影响整机的巡检速度,信息传输快速、准确.全总线控制系统布线灵活,既可以采用报警点与联动点共回路布线方式,布线简单；也可以采用采用报警点与联动点分回路布线方式,系统工作可靠性高.控制器具有极强的现场编程能力,各回路设备间的交叉联动、各种汉字信息注释、总线制控制设备与多线制控制设备之间的相互联动等均可以现场编程设定.控制器可完成自动及手动控制外接消防被控设备,其中手动控制方式具备直接手动操作键控制输出及编码组合键手动控制输出二种方式,系统内的任一地址编码点既可由各种编码探测器占用,也可由各类编码模块占用,设计灵活方便.联动控制设备采用专用24V 直流电源供电,使联动设备故障不会影响到主机的正常工作.主要技术指标如下：◎液晶屏规格：320×240图形点阵,可显示12行汉字信息◎控制器容量：a.系统容量可扩展到40块242个地址编码的回路,最大容量为9680个地址编码点.b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器.c.多线制控制点及直接手动操作总线制控制点可按要求配置.◎线制：a.控制器与探测器间采用无极性信号二总线连接,与各类控制模块间除无极性二总线外,还需外加二根DC24V电源总线.b.与其它类型的控制器采用有极性二总线连接,对于火灾报警显示盘,需外加两根DC24 V电源供电总线.c.与彩色CRT系统采用四芯扁平线,通过RS-232标准接口连接,最大连接线长度不宜超过15m.◎使用环境：温度：0℃～＋40℃相对湿度≤95％,不结露◎电源：主电为交流220V；控制器备电为DC24V 24Ah密封铅电池；联动备电为D C24V 24Ah密封铅电池.◎功耗≤150W◎外形尺寸：1080mm×1113mm×1350mm◎总线通讯距离达1.5公里◎具备RS-232和RS-485接口● -QG-GST5000型控制中心火灾自动报警主机设计采用-QG-GST5000型汉字液晶显示火灾报警控制器〔联动型〕作为控制中心报警控制器,其主要特点如下：采用大屏幕汉字液晶显示器,各种报警状态信息均可以直观的以汉字方式显示在屏幕上,便于用户操作使用；可以观察智能型探测器动态工作曲线,以便于了解现场的实际环境条件；控制器具有强大的面板控制及操作功能,各种功能设置全面、简单、方便.控制器采用模块化设计,具有高度智能化的特点,与智能探测器一起可组成分布智能式火灾报警系统,系统工作可靠性高,极大地降低了误报.系统内部采用并行总线数据传输,主控板与各回路板之间信息传输采用查询的工作方式,不会因为多回路而影响整机的巡检速度,信息传输快速、准确.全总线控制系统布线灵活,既可以采用报警点与联动点共回路布线方式,布线简单；也可以采用采用报警点与联动点分回路布线方式,系统工作可靠性高.控制器具有极强的现场编程能力,各回路设备间的交叉联动、各种汉字信息注释、总线制控制设备与多线制控制设备之间的相互联动等均可以现场编程设定.控制器可完成自动及手动控制外接消防被控设备,其中手动控制方式具备直接手动操作键控制输出及编码组合键手动控制输出二种方式,系统内的任一地址编码点既可由各种编码探测器占用,也可由各类编码模块占用,设计灵活方便.联动控制设备采用专用24V 直流电源供电,使联动设备故障不会影响到主机的正常工作.主要技术指标如下：◎液晶屏规格：320×240图形点阵,可显示12行汉字信息◎控制器容量：a.系统容量可扩展到40块242个地址编码的回路,最大容量为9680个地址编码点.b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器.c.多线制控制点及直接手动操作总线制控制点可按要求配置.◎线制：a.控制器与探测器间采用无极性信号二总线连接,与各类控制模块间除无极性二总线外,还需外加二根DC24V电源总线.b.与其它类型的控制器采用有极性二总线连接,对于火灾报警显示盘,需外加两根DC24 V电源供电总线.c.与彩色CRT系统采用四芯扁平线,通过RS-232标准接口连接,最大连接线长度不宜超过15m.◎使用环境：温度：0℃～＋40℃相对湿度≤95％,不结露◎电源：主电为交流220V；控制器备电为DC24V 24Ah密封铅电池；联动备电为D C24V 24Ah密封铅电池.◎功耗≤150W◎外形尺寸：580mm×520mm×1873mm◎总线通讯距离达1.5公里◎具备RS-232和RS-485接口● -QB-GST500型火灾报警控制器〔联动型〕区域报警控制器采用-QB-GST500型汉字液晶显示火灾报警控制器〔联动型〕,本控制器是一种最大容量可扩展到二个242编码点回路的控制器,其主要特点如下：采用大屏幕汉字液晶显示器,各种报警状态信息均可以直观的以汉字方式显示在屏幕上,便于用户操作使用.控制器设计高度智能化,与智能探测器一起可组成分布智能式火灾报警系统,极大降低误报,提高系统可靠性.火灾报警及消防联动控制可按多机分体、分总线回路设计,也可以单机共总线回路设计,同时控制器设计了具有短线、断线检测及设备故障报警功能的多线制控制输出点,专门用于控制风机、水泵等重要设备,可以满足各种设计要求.控制器可完成自动及手动控制外接消防被控设备,其中手动控制方式具备直接手动操作键控制输出及编码组合键手动控制输出二种方式,系统内的任一地址编码点既可由各种编码探测器占用,也可由各类编码模块占用,设计灵活方便.考虑到控制器自身电源系统容量较低,当控制器接有被控设备时,需另外设置DC24V电源系统.控制器具有极强的现场编程能力,各回路设备间的交叉联动、各种汉字信息注释、总线制控制设备与多线制控制设备之间的相互联动等均可以现场编程设定.控制器可外接火灾报警显示盘及彩色CRT显示系统等设备,满足各种系统配置要求.控制器具有强大的面板控制及操作功能,可以观察探测器动态工作曲线,各种功能设置全面、简单、方便.主要技术指标如下：◎液晶屏规格：320×240图形点阵,可显示12行汉字信息◎控制器容量：a.可带二个242地址编码点回路,最大容量为484个地址编码点.b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器.c.64个直接手动操作总线制控制点.d.最大可配置12个多线制控制点.◎线制：a.控制器与探测器间采用无极性信号二总线连接,与各类控制模块间除无极性二总线外,还需外加二根DC24V电源总线.b.与其它类型的控制器采用有极性二总线连接,对于火灾报警显示盘,需外加两根DC24 V电源供电总线.c.与彩色CRT系统采用四芯扁平线,通过RS-232标准接口连接,最大连接线长度不宜超过15m.◎使用环境：温度：0℃～＋40℃相对湿度≤95％,不结露◎电源：主电为交流220V,内装DC24V 10Ah密封铅电池作备电◎功耗≤50W◎外形尺寸：500mm×700mm×170mm● -QB-GST200型火灾报警控制器〔联动型〕设计采用-QB-GST200型汉字液晶显示火灾报警控制器〔联动型〕作为区域报警控制器,壁挂式结构,其主要特点如下：本控制器为小点数系列产品,有多种容量配置方式可供选择.不论对联动类还是报警类总线设备,控制器都设有不掉电备份,保证系统调试完成时注册到的设备全部受到监控.本控制器开机自检时,不仅自动检测本机设备〔指示灯、功能键等〕,同时还逐条检测外部设备的注册信息及联动公式信息,如信息发生变化系统将显示本信息并做相应的处理.本控制器最多可配置10路多线制控制模块,并具有输出线断路、短路及设备故障报警功能,这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性. 本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间,并有相应的声光指示,使气体喷洒设备受到了更严格的监控.本控制器可外接火灾报警显示盘及彩色CRT显示系统并可选装手动盘及多线制控制卡等设备,满足各种系统配置要求.本控制器具有强大的面板控制及操作功能,可以观察智能探测器动态工作曲线,各种功能设置全面、简单、方便.本控制器采用全模具化结构,外形美观.主要技术指标如下：◎液晶屏规格：128×64点,可同屏显示32个汉字信息◎控制器容量：a. 最大容量为242个地址编码点b. 可外接64台火灾显示盘；联网时最多可接32台其它类型控制器c. 32个直接手动操作总线制控制点d. 最大可配置10个多线制控制点◎线制：a.控制器与探测器间采用无极性信号二总线连接b.多线制控制点与模块〔LD-8302C〕之间采用无极性二线连接c.控制器与各类编码模块采用四总线连接〔无极性信号二总线、无极性DC24V电源线〕d.控制器与火灾显示盘采用四总线连接〔有极性通讯二总线、无极性DC24V电源线〕e.与彩色CRT系统通过RS-232标准接口连接,最大连接线长度不宜超过15m◎使用环境：温度：0℃～＋40℃相对湿度≤95％,不结露◎电源：主电为交流220V,内装DC12V 10Ah密封铅电池作备电◎功耗≤30W◎外形尺寸：400mm×560mm×178mm〔二〕火灾探测器● JTY-GD-G3型智能光电感烟探测器JTY-GD-G3智能光电感烟探测器采用专用的控制芯片及数字化总线通讯技术,具有很高的报警可靠性及简便的安装调试方式.可采用总线、环形或两种方式混合的拓扑结构与火灾自动报警控制器相连,提高了系统的可维护性.本探测器的传感器部分采用后向散射迷宫结构,克服了光电感烟探测器对黑烟不敏感的缺陷；探测器内温度补偿器件的设置,一方面可以矫正器件的温度漂移,另一方面对火灾的温度变化也能够提供一定的信号补偿作用,大大提高了报警的可靠性.本探测器应用智能火灾算法,通过A/D转换采集环境数据,并将数据进行处理,判断当前的环境状态.当环境温度、灰尘、湿度等条件变化时,探测器可自动进行调整和补偿,提高了可靠性,降低了误报率.探测器设有灵敏度调整功能,灵敏度的调整可通过主机也可通过编码器来实现.灵敏度的调整幅度可根据需要来确定,如昼/夜灵敏度调整,根据现场环境状况进行的灵敏度调整等.探测器还可设置预报警线,对特别重要场合提供早期预报警功能.当探测器探测到环境参数达到预报警线时,将相应信息传至控制器,提示值班人员注意现场情况,确认是否发生火警.探测器具有自诊断功能,对器件损坏、迷宫污染等情况可进行自我检查,并向控制器发出故障报警信号.当探测器迷宫灰尘积累达到一定的程度,探测器将报警探测器灰尘故障.探测器的灰尘故障分为两级,一级是预故障,此时灰尘积累已达到很高的程度,但仍然能够探测现场火灾,发出火警信号；另一级是故障,即使补偿后也不能够可靠报警.探测器设有通讯监控功能,随时检测与主机的通讯状况.当发现与控制器通讯失败后,探测器自动转入独立工作模式.在独立工作模式下,探测器按照预定的算法对环境状况进行监测,当确认环境有火灾发生时,探测器将点亮报警灯,指示有火灾发生.探测器在独立工作模式下,仍随时检测通讯信号,如通讯恢复,探测器将有关信息传回主控制系统.探测器能够记录运行期间采集的环境数据,并保存最末次报警数据.探测器与控制器间采用数字化总线通讯,可根据控制器的命令要求将上述数据传至控制器,并在图形监控计算机中进行显示.在系统应用中,探测器亦可设定为主机报警方式,此时探测器完成传感器的功能,火灾判定由主控制器完成.探测器的结构设计充分考虑了探测器的防水特性.整个探测器分底座与探测头两部分,底座仅有固定脚及接线端子,不含其它电路.探测器的底部采用密封方式,侧面留有溢水孔；接线端子设计有防水护套保护,确保在有溢水或渗水的情况下,探测器能够正常工作.另外,每只探测器内线路板均采用防水工艺处理,表面喷有防水胶,保障探测器内部的防潮性能.探测器的已获专利,专利号为：ZL99311724.4.主要技术指标如下：◎工作电压：总线24V◎监视电流≤0.8mA◎报警电流≤2.0mA◎报警确认灯：红色,巡检时闪烁,报警时常亮◎使用环境：温度：-10℃～+50℃相对湿度≤95％,不结露◎编码方式：十进制电子编码◎外形尺寸：直径：100mm,高：42mm〔不带底座〕● JTW-ZCD-G3N型智能电子差定温感温探测器智能电子差定温感温探测器采用优质电子测温传感器以及专用的控制芯片及数字化总线通讯技术,工作性能稳定、可靠.探测器根据应用环境可以分别设定为差温或定温探测器,并且可以设定差温探测器的灵敏度以及定温探测器的报警温度,以适用不同场所的应用.探测器可以采用总线、环形或两种方式混合的布线方式与火灾自动报警控制器相连,布线灵活,安装方便.探测器的结构设计充分考虑了探测器的防水特性.整个探测器分底座与探测头两部分,底座仅有固定脚及接线端子,不含其它电路.探测器的底部采用密封方式,侧面留有溢水孔；接线端子设计有防水护套保护,确保在有溢水或渗水的情况下,探测器能够正常工作.本探测器可通过手持式编码器进行电子编码及性能检查,具有良好的抗粉尘及潮湿能力. 本探测器为专利产品,专利号为ZL99311722.8.主要技术指标如下：◎工作电压：总线24V◎监视电流≤0.8mA◎报警电流≤2.0mA◎报警确认灯：红色,巡检时闪烁,报警时常亮◎定温灵敏度级别：定温1级灵敏度：报警设定温度58℃；定温2级灵敏度：报警设定温度66℃；定温3级灵敏度：报警设定温度72℃.◎使用环境：温度：-10℃～+50℃相对湿度≤95％,不结露◎编码方式：十进制电子编码◎外形尺寸：直径：100mm,高：45mm<不带底座>● JTY-GF-GST104型非编码光电感烟探测器采用新型的散射技术及进口光电器件,提高了传感器的可靠性、稳定性和一致性,并采用独特的迷宫设计,防虫、防尘、抗外界光线干扰性能良好.产品结构新颖、外形美观、性能稳定可靠、抗潮湿性强,并具有良好的抗化学腐蚀性.本探测器报警方式为电流型,与L D-8319编码中继器、LD-8320有源终端配合使用,可接入本公司生产的各类火灾报警控制器,完成探测器的信号处理.主要技术指标如下：◎工作电压：DC12V～DC28V◎监视电流≤60μA◎报警电流：10mA～30mA◎报警确认灯：红色,报警时常亮◎使用环境：温度：-10℃～+50℃相对湿度≤95％,不结露◎外形尺寸：直径：100mm,高：42mm<不带底座>● JTWB-ZCD-G1<A>型非编码电子差定温感温探测器JTWB-ZCD-G1<A>型非编码电子差定温感温探测器是利用热敏元件对温度的敏感性来检测环境温度,内置单片机,固化高可靠火灾判断程序,并采用特殊工艺进行处理,工作稳定可靠,且具有良好的抗化学腐蚀性.本探测器报警方式为电流型,与LD-8319编码中继器、LD-8320有源终端配合使用可接入本公司生产的各类火灾报警控制器,完成探测器的信号处理.主要技术指标如下：◎工作电压：DC12V～DC28V◎监视电流≤60μA◎报警电流：10mA～30mA◎报警确认灯：红色,报警时常亮◎使用环境：温度：-10℃～+50℃相对湿度≤95％,不结露◎外形尺寸：直径：100mm,高：45mm<不带底座>● BT-KVA001型编码吸顶式家用可燃气体报警器BT-KVA001、BR-KVA001、BT-VA001、BR-VA001编码吸顶式家用可燃气体报警器采用半导体气敏元件,工作稳定,安装简单,此类报警器采用DC24V集中供电,与我公司生产的各类火灾报警控制器配合应用.用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控.BT-KVA001、BR-KVA001两种产品提供用于控制通风换气设备的无源常开触点和控制燃气管道电磁阀的有源触点.BT-VA001、BR-VA001两种产品仅提供控制燃气管道电磁阀的有源触点.BT-KVA001 、BT-VA001适用于探测天然气,B R-KVA001、BR-VA001适用于探测人工煤气.主要技术指标如下：◎检测元件：半导体自然扩散式◎电源电压：DC16V～DC30V◎工作电流：监控电流≤80mA报警电流≤100mA◎报警浓度：天然气5500ppm 煤气1200ppm<H2>◎预热时间：5分钟◎报警方式：红色LED闪烁,并伴有间歇蜂鸣声◎输出触点：无源常开触点,容量：220V/3A,仅BT-KVA001、BR-KVA001型有源触点,0V～12V单向直流脉冲电磁阀,驱动能力：2200μF/12V电容放电◎使用环境：温度：0℃～+50℃相对湿度≤95%,不结露◎外形尺寸：直径：137mm,高：46mm〔不带底座〕● BT-KVA002型编码壁挂式家用可燃气体报警器编码壁挂式家用可燃气体报警器采用半导体气敏元件,工作稳定,安装简单.此类报警器采用DC24V集中供电,可与海湾公司生产的火灾报警控制器以无极性二总线的方式进行连接,与其它各类火灾探测器一起组成总线制火灾报警系统.适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控.设有二级声光报警状态：一般报警和紧急报警.主要技术指标如下：◎检测元件：半导体自然扩散式◎电源电压：DC16V～DC30V◎工作电流：监控电流80mA,报警电流100mA◎报警浓度：天然气<BT-Y002系列>一级报警：7000ppm二级报警：10000ppm◎预热时间：5分钟◎报警方式：红色LED闪烁,并伴有间歇蜂鸣声.一般报警时,红色LED闪烁频率约为1 Hz；紧急报警时,红色LED闪烁频率约为3Hz◎输出触点：无源常开触点,容量：220V/3A,仅BT〔R/Y〕-KVA002系列有源触点,单向12V直流脉冲电磁阀,驱动能力：2200F/12V电容放电◎使用环境：温度：0℃～+50℃相对湿度：≤95%,不结露◎编码方式：十进制电子编码◎外形尺寸：176mm×80mm×45mm● JTY-HS-G2型智能线型红外光束感烟探测器JTY-HS-G2型智能线型红外光束感烟探测器内置单片计算机,具备强大的分析判断能力,通过探测器内部固化的运算程序,可自动完成对外界环境参数变化的补偿及火警、故障的判断,提高了整个系统探测火灾的实时性和准确性.该探测器与控制器配套使用,可组成火灾报警控制系统,特别适用于高层建筑群、文物保护建筑设施、厅堂馆所、仓库群及隧道工程等,凡是在火灾形成前有烟雾出现的场所均可使用本产品.该探测器调试方法简单,调试过程中,利用火警灯与故障灯组合确认〔亮或灭〕,及控制器的‘定点调试’功能,可以连续监视接收端光强的变化趋势,便于探测器对正调试,解决了非智能红外光束探测器高空对正调试难及作业安全问题.主要技术指标如下：◎工作电压：发射端：DC24V接收端：总线24V◎接收器：监视电流≤1.8mA,报警电流≤2.5mA发射器：监视电流≤2.5mA〔与24V电源相连接,不分极性〕◎报警确认灯：红色故障指示灯：黄色◎使用环境：温度：-10℃～+50℃相对湿度：≤95%,不结露◎编码方式：十进制电子编码◎外形尺寸：直径：100mm,高：94mm<不带底座>◎保护面积：本探测器可有效保护一矩形区域,其最大保护区域面积：100m×14m● JTW-LDB-100型智能缆式感温探测器智能缆式线型感温探测器是由JTW-LDB-100型智能缆式线型感温探测器编码接口、JTW-LDZ-100型终端及线型感温电缆构成.本探测器属于缆式感温探测器,适用于电缆遂道内的动力电缆和控制电缆的火灾早期预报与控制,可在电厂、钢厂、化工厂、古建筑物等场所使用.JTW-LDB-100编码接口内置单片计算机,采用电子编码,可将线型感温探测器接入火灾报价系统信号二总线.感温电缆的首端编码接口连接,末端与JTW-LDZ-100型终端连接.每个接口可以连接两路感温电缆,每路占用一个编码点.终端为缆式线型感温探测器的专用附件,接于整条感温电缆的末端,无需接入火灾报警控制器.终端上带有感温电缆火警测试开关,便于工程调试时模拟测试线型感温探测器的报警性能.主要技术指标如下：◎工作电压：总线24V◎监视电流≤3mA◎报警电流≤5mA◎线制：接口与火灾报警控制器采用无极性二总线连接,终端直接与线型感温电缆连接◎使用环境：温度：-10℃～+50℃相对湿度：≤95%,不结露◎外形尺寸：编码接口：162mm×200mm×80mm,终端：120mm×80mm×40m m● JTG-ZW-G1型智能紫外火焰探测器。

GST-5000简易操作说明一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。

2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。

3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系售后服务人员解决。

二、故障的一般处理方法故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。

故障发生时，可按“消音”键终止故障警报声。

若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作 8 小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示 1 小时的故障声（GB 4717-2005 的要求）；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48 小时，以防蓄电池损坏。

若系统发生故障，应及时检修，若需关机，应做好详细记录。

若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。

三、启动方式设置按下“启动控制”键，调出启动方式菜单(如图 5-26 所示)，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。

说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。

自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。

部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。

部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。

提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。

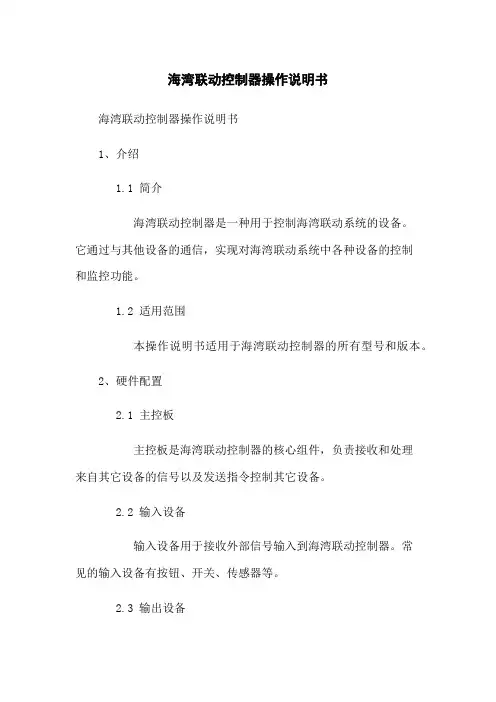

海湾联动控制器操作说明书海湾联动控制器操作说明书1、介绍1.1 简介海湾联动控制器是一种用于控制海湾联动系统的设备。

它通过与其他设备的通信，实现对海湾联动系统中各种设备的控制和监控功能。

1.2 适用范围本操作说明书适用于海湾联动控制器的所有型号和版本。

2、硬件配置2.1 主控板主控板是海湾联动控制器的核心组件，负责接收和处理来自其它设备的信号以及发送指令控制其它设备。

2.2 输入设备输入设备用于接收外部信号输入到海湾联动控制器。

常见的输入设备有按钮、开关、传感器等。

2.3 输出设备输出设备用于向外部设备发送控制信号。

常见的输出设备有电动机、灯光、警报器等。

3、连接及配置3.1 连接将海湾联动控制器与其它设备进行连接，确保信号传输正常。

3.2 配置对海湾联动控制器进行配置，包括设备地质、通信速率等参数的设置。

4、操作界面4.1 登录界面在成功连接海湾联动控制器后，输入登录账号和密码，进入操作界面。

4.2 主界面主界面显示当前系统状态以及可用的操作选项，包括设备控制、报警信息查看等功能。

5、设备控制5.1 手动控制可以手动控制海湾联动控制器上的各种设备，如打开/关闭电动机、开启/关闭灯光等。

5.2 自动控制可以设置自动控制规则，根据特定的条件来自动控制设备的行为。

5.3 场景控制可以创建和保存不同的场景，实现对多个设备状态的一键控制。

6、报警管理6.1 报警设置可以设置报警规则和相应的处理方式。

6.2 报警信息查看可以查看已发生的报警信息，包括报警类型、报警时间等。

7、系统管理7.1 用户管理可以添加、删除、修改用户账号和权限。

7.2 日志管理可以查看系统操作日志，记录用户操作行为。

7.3 系统设置可以对系统进行各种设置，包括语言、日期时间、通信参数等。

8、附件本文档涉及的附件包括相关的示意图、设备连接图、操作界面截图等。

9、法律名词及注释本文档所涉及的法律名词及其注释：- 海湾联动系统：指通过连接多种设备实现联动控制的系统。

海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。

首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。

然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。

2、层显通讯线（即A、B线）：此线路有极性。

其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。

3、DC24V电源线：此线路在对外接线中无极性。

线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。

4、广播线与电话线：此线路无极性。

正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。

二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。

2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。

其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。

3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。

如果打印纸脱离，则需要上纸。

由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。

根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。

火灾自动报警系统、消防联动控制系统的组成和功能（海湾设备）系统组成外部设备包括：感烟探测器、温感探测器、手动报警按钮、消火栓报警按钮、监视模块、隔离器模块、动作控制模块、切换模块、广播模块、电话模块、电话分机、区域显示器、广播音箱和声光报警器。

主控室设备包括：火灾报警控制器、消防电源盘、多线制控制盘、总线制控制盘、电话主机、广播录放盘、功率放大器、SRT显示系统和打印机。

设备分项说明※烟感探测器：可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况。

※温感探测器：适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。

※手动报警按钮：当人工确认火灾发生后按下按钮，可向控制器发出火灾报警信号。

※消火栓报警按钮:当启用消火栓时，可直接按下按钮，此时按钮的红色指示灯，表明已向消防控制室发出了报警信息。

※监视模块：通过此模块，可将现场各种主动型设备如：水流指示器、压力开关等介入到消防控制系统的总线上，这些设备动作后，输出的动作开关信号可由GST-LD-8300型模块送入控制器，产生报警，并可通过控制器来联动其他相关设备动作。

※隔离器模块:当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其他部分能够正常工作，同时便于确定出发生故障的总线部位。

当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。

※动作控制模块:此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。

本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。

模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。

另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。

海湾二次码说明海湾二次码就是系统内部控制与处理信息得基础，与回路设备与外部(内部）有直接联系,就是海湾灵活编程得核心。

它由六位编码+设备类型组成,简单叙述时为XXXXXＸＸX,实际为八位，每位由0~9中任一个数字,联动编程增加“＊”与“&”(GST９000为“#“)两个字符。

六位编码:为外部设备编码,此编码为用户编码;就是用户为每一个外部设备定义得一个代码，范围只要在０00000～999999之间不重复就可以,用户按照一定规律定义就行,规律也由用户来确定。

类型：为外部设备信息,此项为设备类型;就是外部安装设备有直接联系，具体见附表。

1、六位编码得定义规律:范围:000０００～9９9999 就就是整个系统最大可以有１000０0０个用户定义得用户编码。

为方便说明从左至右为第一位、第二位……第六位分别说明。

常用方法一: 适用范围楼层不超９9层,防火分区、楼号或单元不超1０个。

第一位、第二位：组成得两位数表示楼层，01表示1层,02表示第二层,０3表示第三层,依次类推;９９表示地下一层,98表示地下二层，97表示地下三层,依次类推。

第三位:由一位数字组成,表示防火分区或者单元号,1可以表示为1#楼、第一防火分区或者第一单元；2可以表示为２#楼、第二防火分区或者第二单元;依次类推。

第四位、第五位、第六位:表示设备编码。

例如:某小区有9个单元,每单元有33层,那么第5单元得23层,设备编码为179号得点型感烟探测器:二次码编码为:23５17９03通过这个2351７9 03二次码就可以知道就是5单元23层设备编码为179号得点型感烟探测器,与安装在什么回路没有任何联系,反之就就是说任何回路上得179号设备都可以用这个二次码,前提就是这个设备必须安装在5单元得２３层。

常用方法二：适用范围楼层不超99层,防火分区、楼号或单元不超９9个，每层设备不超１00个。

第一位、第二位:组成得两位数表示楼层,０1表示1层，02表示第二层,03表示第三层,依次类推；99表示地下一层,９８表示地下二层，97表示地下三层,依次类推。

海湾主机总线盘定义方法海湾主机总线盘是一种用于数据传输的接口，它在计算机系统中起到了连接各种外部设备和主机之间的桥梁作用。

本文将详细介绍海湾主机总线盘的定义、作用、特点以及在实际应用中的应用场景。

一、定义海湾主机总线盘是一种用于连接计算机主机和外部设备的接口，它通过将主机和外部设备之间的数据传输进行管理和控制，实现了数据的高效传输和交互。

海湾主机总线盘通常由一组物理连接线路和相应的控制电路组成，可以支持多种数据传输协议和速率。

二、作用海湾主机总线盘在计算机系统中起到了至关重要的作用。

它可以连接各种外部设备，如硬盘驱动器、光驱、打印机、扫描仪等，并通过主机与这些外部设备之间的数据传输，实现数据的读写、打印、扫描等功能。

海湾主机总线盘还可以扩展计算机系统的功能，提供更多的接口和插槽，以支持更多的外部设备的连接和使用。

三、特点海湾主机总线盘具有以下几个特点：1.高速传输：海湾主机总线盘支持高速数据传输，可以满足计算机系统对大容量数据传输的需求。

2.可扩展性：海湾主机总线盘可以支持多个外部设备的连接，通过扩展插槽和接口，实现计算机系统功能的扩展。

3.灵活性：海湾主机总线盘支持多种数据传输协议和速率，可以适应不同外部设备的需求。

4.稳定性：海湾主机总线盘具有稳定的数据传输性能和可靠的连接质量，确保数据的安全传输和稳定运行。

四、应用场景海湾主机总线盘广泛应用于各种计算机系统中，特别是在服务器、工作站等高性能计算机系统中的应用更为普遍。

以下是海湾主机总线盘在实际应用中的一些场景：1.服务器存储扩展：在服务器系统中，海湾主机总线盘可以用于扩展存储，连接多个硬盘驱动器，提供大容量的数据存储和高性能的数据传输。

2.多媒体处理：在多媒体处理系统中，海湾主机总线盘可以连接光驱、音频设备等外部设备，实现音频和视频数据的读取和处理。

3.打印和扫描：海湾主机总线盘可以连接打印机、扫描仪等外部设备，实现打印和扫描功能，满足办公和生产需求。

JB-QB-GST5000操作与说明JB-QG/QT-GST5000采用柜式和琴台式结构第一章结构与配置说明1.1主控面板说明主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分1.2指示灯及按键说明：●火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。

控制器进行复位操作后，此灯熄灭。

●监管灯：红色，此灯亮表示控制器检测到了外部设备的监管报警信号，具体信息见液晶显示。

控制器进行复位操作后，此灯熄灭。

●屏蔽灯：黄色，有设备处于被屏蔽状态时，此灯点亮，此时报警系统中被屏蔽设备的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。

控制器没有屏蔽信息时此灯自动熄灭。

●系统故障灯：黄色，此灯亮，指示控制器处于不能正常使用的故障状态，以提示用户立即对控制器进行修复。

●主电工作灯：绿色，当控制器由主电源供电时，此灯点亮。

●备电工作灯：绿色，当控制器由备电供电时，此灯点亮。

●故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。

除总线短路故障需要手动清除外，其他故障排除后可自动恢复，所有故障排除或控制器进行复位操作后，此灯熄灭。

●启动灯：红色，当控制器发出启动命令时，此灯点亮，若启动后控制器没有收到反馈信号，则该灯闪亮，直到收到反馈信号。

控制器进行复位操作后，此灯熄灭。

●反馈灯：红色，此灯亮表示控制器检测到外接被控设备的反馈信号。

反馈信号消失或控制器进行复位操作后，此灯熄灭。

●自动允许灯：绿色，此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。

否则不能进行自动联动。

●自检灯：黄色，当系统中存在处于自检状态的设备时，此灯点亮；所有设备退出自检状态后此灯熄灭；设备的自检状态不受复位操作的影响。

●延时灯：红色，此灯亮表示系统中存在延时启动的设备，具体信息见液晶显示。

所有延时结束或控制器进行复位操作后，此灯熄灭。
