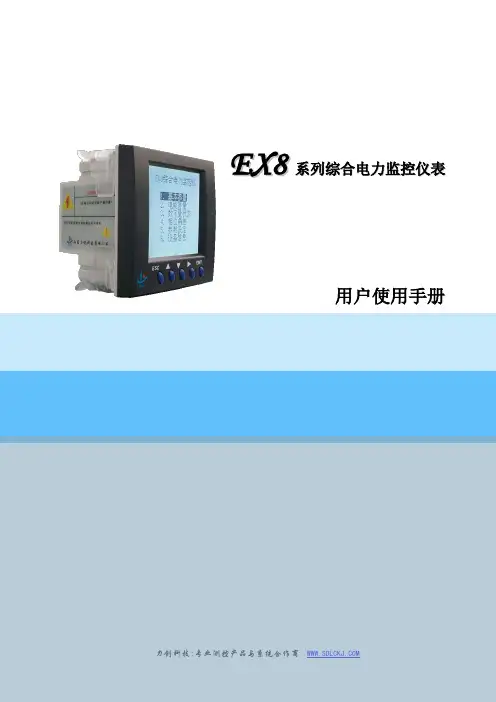

综合电力监控仪EX8+使用手册

综合电力监控仪EX8+使用手册

⑧安装卡子
安装时，用卡子来挤紧盘面，固定仪表
机械尺寸(mm)
力创科技:专业测控产品与系统合作商
图3.2 EX8的机械尺寸
2. 安装方法
合适的环境条件是仪表正常工作的前提条件。安装环境必须满足指定的温度、湿度和 位置要求。否则会导致仪表损坏。 环境 在安装EX8仪表之前，请您观察所要安装的位置周围的环境，并确认符合以下条件。 温度 EX8允许的工作环境温度为-20℃～70℃，这满足一般用户的使用要求，如果您有更宽温度范围的 要求，请洽询制造工厂。设备长时间的工作在非常高或非常低的温度下，会对使用寿命产生不利的影 响，这一点请您注意。 EX8允许的保存温度范围是-40℃～85℃。 湿度 EX8允许的环境湿度范围为5%～95%（不结露）。 位置 EX8仪表应当安装于干燥、无粉尘处，并避免置于热源、辐射源、强干扰源的周围。 安装步骤 EX8仪表一般被安装于开关柜盘面之上。 1. 首先，在欲安装仪表的盘面上开出正方型的安装孔。开口尺寸见下图：单位(mm)
能量与需量 四象限有功电度：Import, Export, Total, Net 四象限无功电度：Import，Export，Total，Net 有功、无功、容量需量
数据统计
电力质量分析
力创科技:专业测控产品与系统合作商
多项实时测量数据的最大值（带时间标签） 多项实时测量数据的最小值（带时间标签） 各种需量峰值
通过按键轻松翻阅，需设置的各参数既可通过面板按键进行设置，亦可由通讯口写入。设定之参数存 于非易失性EEPROM中，即使掉电也不会丢失。液晶显示器带有背光支持，以帮助您在光线差的环境下 使用，背光的点亮方式也可以有多种选择。
接线灵活方便 无论是高压系统还是低压系统，也无论是三相三线还是三相四线，也无论电压和电流通道的元件

ABB M1M 电力智能监控仪表 Modbus 手册说明书

ABB M1M 电力智能监控仪表 Modbus 手册说明书

通信协议Modbus手册M1M 电力智能监控仪表目录1. Modbus 通信协议概述 (1)1.1. Modbus-RTU (1)1.1.1. 概述 (1)1.1.2. 线拓扑 (1)1.1.3. 线序 (1)1.1.4. 推荐线缆 (2)1.2. Modbus-TCP/IP (2)1.2.1. 概述 (2)1.2.2. 线拓扑 (2)1.2.3. 推荐线缆 (2)2. Modbus传输格式 (4)2.1. 字节格式 (4)2.2. 数据帧格式 (4)2.2.1. Modbus-RTU数据帧格式 (4)2.2.2. Modbus-TCP/IP数据帧格式 (5)2.3. 功能码03H帧格式 (5)2.4. 功能码10H帧格式 (5)2.5. 错误帧格式 (5)3. M1M寄存器读写 (7)3.1. 内容说明 (7)3.2. 电能 (7)3.3. 实时数据 (8)3.4. 平均值、最大值和最小值 (9)3.5. 电力质量 (12)3.6. IO口状态 (13)3.7. 设备信息 (13)3.8. 时间日期 (14)3.9. 电流和电压互感器变比、接线方式 (15)3.10. Modbus-RTU通信参数 (16)3.11. Modbus-TCP/IP通信参数 (17)3.12. 无小数点的功率 (18)1.Modbus 通信协议概述M1M产品使用标准的Modbus-RTU或Modbus-TCP/IP通信协议。

Modbus协议在Modbus应用协议规范中有完整定义，具体可以参考Modbus官网（https:///specs.php）。

本文档主要说明M1M系列电表的通信协议，如果想了解ABB其他系列电表通信协议，请查阅相关电表的Modbus通信手册。

1.1.Modbus-RTU1.1.1.概述Modbus-RTU 通讯协议是比较常用的一种通讯协议，主从应答式连接（半双工），三线制（差分信号A、B 以及公共端C）。

006-力控电力监控组态软件FCPower电力系统使用指南

006-力控电力监控组态软件FCPower电力系统使用指南
图例 图2.3.3.2示出某电站综合自动化系统微机装置的工况图。
9
图2.3.3.2 电站系统微机网络图显示
装置工况图
画面调用 该画面为“微机网络工况图”的子画面，选择微机网络工况显示后。
画面说明 微机装置工况图主要显示FCPower7.1系统中通讯网络中的FCPower7.1系列保护监控装 置现场实时信息、包括各装置的型号、编号、动作信号等实时信息。
画面说明 电流棒形图显示变电站中，线路各相电流的大小和占其额定电流的百分比例情况。运 行人员可以通过此图，直观地实时掌握所有监测线路各相电流的平衡情况和当前负荷大 小，主图区上方为电流占额定电流百分比棒状条形图，其中A、B、C三相电流用红、黄、 绿三色区分显示。根据FCPower7.1系统硬件CT装置情况，有的线路仅显示A、C两相电流， 主图区下方为线路各相电流的实际工程值，单位为安培<A>。
5
图2.3.1 电站主接线图显示
潮流分布图
电站潮流图分布是FCPower7.1系统显示中重要的常用基本功能画面之一，无论综合自 动化系统结构如何，均有此选项。
画面调用 选中主菜单菜单选项中的“电站潮流”选项，可在主图区显示该电站潮流分布图。若 系统包括多个电站潮流分布图，可以在菜单中分别对其进行定义调用。
历史曲线
画面调用 在主菜单主菜单上选择“历史曲线”按键后，在主图区可推出“历史曲线”功能主画 面。
画面说明 “历史曲线”显示变电站中模拟量一天24小时内的变化趋势，对于监测电力系统稳态 运行过程十分重要，在主画面中，横坐标为24小时时间轴，纵坐标为相关电量的幅值坐 标，曲线左上方日期为当前显示曲线的时间，双击曲线可以选择某一段时间内的曲线,并可 以进行坐标轴比例进行选择。画面左上角的下拉框可以进行曲线选择。

智能电网监控系统使用指南

智能电网监控系统使用指南

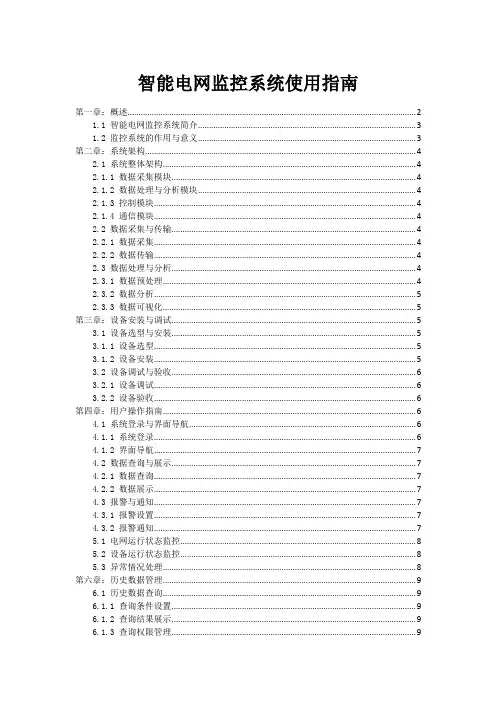

智能电网监控系统使用指南第一章：概述 (2)1.1 智能电网监控系统简介 (3)1.2 监控系统的作用与意义 (3)第二章：系统架构 (4)2.1 系统整体架构 (4)2.1.1 数据采集模块 (4)2.1.2 数据处理与分析模块 (4)2.1.3 控制模块 (4)2.1.4 通信模块 (4)2.2 数据采集与传输 (4)2.2.1 数据采集 (4)2.2.2 数据传输 (4)2.3 数据处理与分析 (4)2.3.1 数据预处理 (4)2.3.2 数据分析 (5)2.3.3 数据可视化 (5)第三章：设备安装与调试 (5)3.1 设备选型与安装 (5)3.1.1 设备选型 (5)3.1.2 设备安装 (5)3.2 设备调试与验收 (6)3.2.1 设备调试 (6)3.2.2 设备验收 (6)第四章：用户操作指南 (6)4.1 系统登录与界面导航 (6)4.1.1 系统登录 (6)4.1.2 界面导航 (7)4.2 数据查询与展示 (7)4.2.1 数据查询 (7)4.2.2 数据展示 (7)4.3 报警与通知 (7)4.3.1 报警设置 (7)4.3.2 报警通知 (7)5.1 电网运行状态监控 (8)5.2 设备运行状态监控 (8)5.3 异常情况处理 (8)第六章：历史数据管理 (9)6.1 历史数据查询 (9)6.1.1 查询条件设置 (9)6.1.2 查询结果展示 (9)6.1.3 查询权限管理 (9)6.2 数据统计与分析 (9)6.2.1 数据统计 (9)6.2.2 数据分析 (10)6.2.3 分析报告 (10)6.3 数据导出与备份 (10)6.3.1 数据导出 (10)6.3.2 数据备份 (10)6.3.3 备份策略制定 (10)第七章：系统维护与管理 (10)7.1 系统升级与维护 (10)7.1.1 系统升级 (10)7.1.2 系统维护 (11)7.2 用户权限管理 (11)7.2.1 用户分类 (11)7.2.2 权限设置 (11)7.2.3 权限管理工具 (12)7.3 系统日志管理 (12)7.3.1 日志类型 (12)7.3.2 日志文件 (12)7.3.3 日志管理工具 (13)第八章：故障诊断与处理 (13)8.1 故障诊断方法 (13)8.2 故障处理流程 (13)8.3 常见故障解决方案 (14)第九章：安全防护 (14)9.1 系统安全策略 (14)9.2 数据安全保护 (15)9.3 网络安全防护 (15)第十章：节能优化 (16)10.1 节能措施 (16)10.2 节能数据分析 (16)10.3 节能效果评估 (16)第十一章：智能应用 (17)11.1 预测性维护 (17)11.2 人工智能算法应用 (17)11.3 无人值守 (17)第十二章：附录 (18)12.1 常见问题解答 (18)12.2 技术支持与联系方式 (18)12.3 系统版本更新说明 (18)第一章：概述1.1 智能电网监控系统简介智能电网监控系统是基于现代信息技术、通信技术、自动化技术等多种技术手段，对电网运行状态进行实时监测、分析、控制和管理的系统。

安科瑞PZ系列电力监控仪表安装使用说明书

安科瑞PZ系列电力监控仪表安装使用说明书

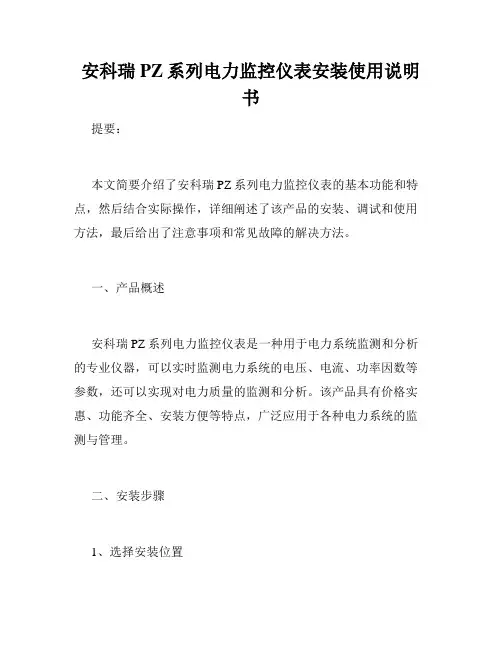

安科瑞PZ系列电力监控仪表安装使用说明书提要：本文简要介绍了安科瑞PZ系列电力监控仪表的基本功能和特点，然后结合实际操作，详细阐述了该产品的安装、调试和使用方法，最后给出了注意事项和常见故障的解决方法。

一、产品概述安科瑞PZ系列电力监控仪表是一种用于电力系统监测和分析的专业仪器，可以实时监测电力系统的电压、电流、功率因数等参数，还可以实现对电力质量的监测和分析。

该产品具有价格实惠、功能齐全、安装方便等特点，广泛应用于各种电力系统的监测与管理。

二、安装步骤1、选择安装位置安装位置应该选择在电源系统的主干线上，即进入变压器前的主线或其他较大电流的支路上。

安装位置还应满足以下条件：（1）位置空旷，通风良好；（2）安装处应避免受振动、冲击、湿度等环境因素的影响；（3）应保证与相邻设备之间有足够的安全距离。

2、安装电源线将电源线插入仪表接口，注意极性，然后将仪表的另一端连接到电源插座上。

3、安装电流互感器将电流互感器安装在所选取的电缆上，周围不应存在易导致误差的磁性或电感性物体。

并使用扳手拧紧安装螺丝。

4、安装电压互感器将电压互感器安装在线路上，电压互感器的一端连接到电位器上，另一端与测试仪上的U1、U2端相连。

三、调试方法1、电流校准在单相接线模式下，将电流互感器安装在所需测量的长度处，调节仪器上的校准电位器，使仪器上显示的电流值达到实际电流值。

2、电压校准电压测量值可通过电源接线来自动修正，也可手动校准。

电压校准时，将测试仪连接到220V的市电上，调整仪器上的电压校准旋钮，使仪器显示的电压值与实际值相等。

3、功率测量校准调整功率校准旋钮，使测量的功率值与实际值相等。

四、使用方法1、启动与关闭打开仪表开关，仪表亮灯。

关闭时，先按“关闭”键使仪表灯熄灭，然后切断电源。

2、参数测量参数测量前，必须先进行电源及校准检查。

在测量时，确保仪表正常工作且上下限报警设置合理；通常建议定时检查仪器，保障仪表的精度与正常工作。

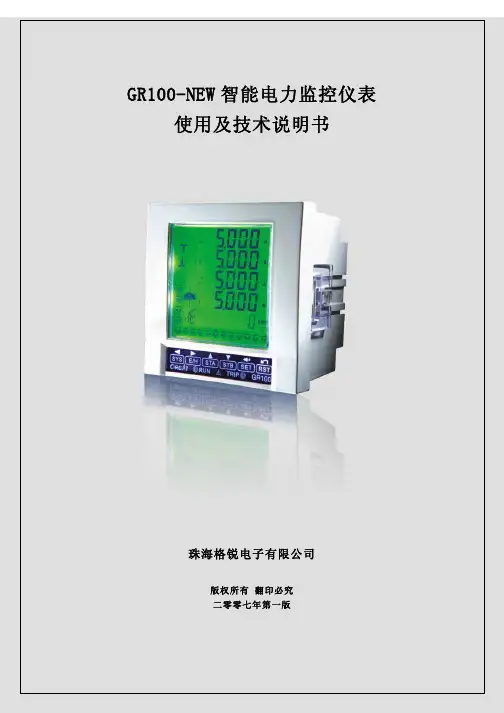

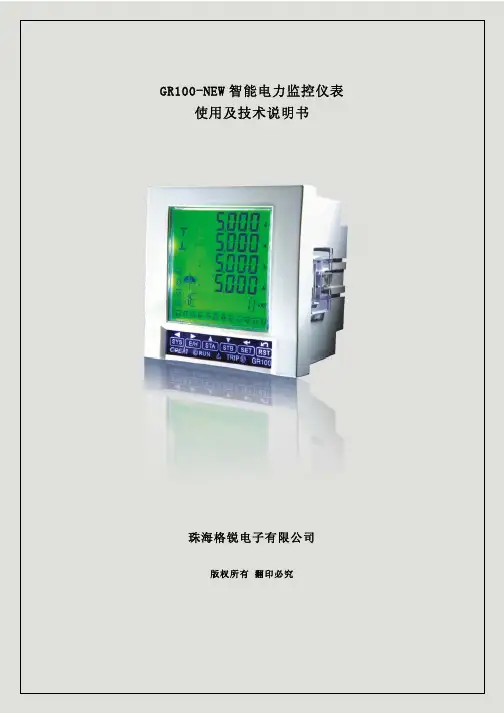

GR100-NEW智能电力监控表说明书

GR100-NEW智能电力监控表说明书
所有事件记录可通过通讯口供上位机读取，如果 64 个事件记录满将从第一个事件开始覆盖旧记录。可以上位机设置清 SOE 缓冲区的信息,所以为了及时读取到所有事件记录，应保持 SOE 和上位机时刻通讯。
7
智能电力监控仪表 4 基本操作
GR100-NEW
4．1 开机
所有安装接线完毕并检查无误后，便可通电开机。GR100-NEW电力监控仪首先进入电压测量组显示模式，但由于装置的 PT、CT变比等参数可能尚未整定好，此时显示的值可能不正确。以下章节将介绍如何利用前面板按键来整定常用的参数。
3．2 通讯功能
GR100-NEW自带RS-485通讯口，采用标准的MODBUS通讯协议，通过通讯口，可以查询全部的测量监控信息、动作逻辑整 定参数、SOE事件；通过通讯口，来设置各种参数。具体报文及格式单独提供。
3．3 开出、开入功能
3．3.1 输出（DO1～DO4）
GR100-NEW 有四个继电器。 继电器输出模式为脉冲模式或电平方式，脉冲方式下脉宽可整定。 通过液晶显示或通讯可以观测到继电器输出的实时状态。继电器事件将记入 SOE，事件分辨率 1ms。
1．2 功能介绍
GR100-NEW智能电力监控仪表具有下述功能： ●利用直接交流采样技术实现全电量测量，测量值既可以就地在大屏幕LCD面板上显示，也可远传至监控主机。 ●具有11个开关量输入和5个继电器接点输出回路。其中开关量输入可以接入无源的状态量干节点，用于监视外部开关 量的变位；继电器接点输出用于实现越限报警输出和控制输出，输入和输出接点的状态可以在装置界面上观察。 ●可存贮记录最近发生的64个事件（事件类型，发生时间），可通过通讯读取分析。(注：事件记录为可选功能，事件 数量可扩展)。 ●具有高达31次谐波分析功能和电能质量分析功能（可选功能），可充分用于电能质量分析场合。 ●具有灵活而又功能强大的定值越限设置系统，能同时启动多个模拟定值通道和逻辑定值通道。 ●可选配电能脉冲输出功能，电能计量更准确。（可选功能） ●可选配4-20mA模拟量变送输出功能，可方便接入DCS系统中，也可以选择4-20mA模拟量输入测量功能。（可选功能） ●可以在操作面板按键上选择直接动作继电器（可选功能） ●具有远方通讯功能。通过自带 RS-485通讯接口或RS-232通讯接口（标准MODBUS规约），可以将测控信息、开关量状 态和变位信息、SOE事件内容、越限定值参数设置，上传至后台监控主机，实现远方的集中管理和监控。 ●体积小而功能强大,实现上述功能无需扩展模块, 安装在狭小的空间内也能游刃有余，其多样的功能配置给用户提供 灵活的选择。 ●安装方式可以选择屏上一体式开孔安装、分体式导轨安装、分体式平面螺丝安装等方式。

GR100-NEW智能电力监控表说明书


4
智能电力监控仪表 3 3．1 功能原理说明 功能描述 装置自检功能
GR100-NEW
3．1.1.1
上电时，装置对参数定值检查，判断是否越界，并自动调整为定值的上限或下限。 3．1.2 测量功能 相电压（Ua、Ub、Uc）、线电压（Uab、Ubc、Uca）、零序电压（Un可选） 相电流（Ia、Ib、Ic）、零序电流（3I0） 有功功率（kWa、kWb、kWc）、无功功率（kVARa、kVARb、kVARc）、视在功率（kVAa、kVAb、kVAc） 功率因数（Cosφa、Cosφb、Cosφc）、功率因数均值（Cosφ） 总有功功率（kW）、总无功功率（kVAR）、总视在功率（kVA） 频率（f） 谐波电压（总畸变率、奇次畸变率、偶次畸变率，最高31次分次谐波） 谐波电流（总畸变率、奇次畸变率、偶次畸变率，最高31次分次谐波） (注：谐波分析功能为可选功能，) 电能（kWh、kVarh） 3．1.3 通讯功能 GR100-NEW自带RS-485通信口，采用标准的MODBUS通讯协议，通过通讯口，可以查询全部的测量监控信息、动作逻辑整 定、SOE事件。具体报文及格式单独提供。 3．2 开出、开入功能
日期、时间等数据。 “ STA” ： 可 用 于 选 择 直 接 控 制 3 号 继 电 器 “ STB” ： 可 用 于 选 择 直 接 控 制 4 号 继 电 器 “ SET” ： 进 入 编 程 模 式 或 确 认 按 键 “ RST” ： 返 回 上 一 级 菜 单 或 长 按 复 归 锁 存 继 电 器 4．4 显示内容说明 电压电流测量组，测量组，功率系统测量组用前四排数据显示。电度测量组用第五排数据显示。显示项内 容及符号见下表。 第一排显示 第二排显示 第三排显示 屏1 A 相电压 B 相电压 C 相电压 屏2 ab 线 电 压 bc 线 电 压 ca 线 电 压 屏3 A 相谐波电压 B 相谐波电压 C 相谐波电压 屏4 A 相电流 B 相电流 C 相电流 屏5 A 相谐波电流 B 相谐波电流 C 相谐波电流 屏6 频率 平均相电压 平均电流 系统测量组 屏7 A 相有功功率 B 相有功功率 C 相有功功率 （ SYS） 屏8 A 相无功功率 B 相无功功率 C 相无功功率 屏8 A 相视在功率 B 相视在功率 C 相视在功率 屏 10 A 相功率因数 B 相功率因数 C 相功率因数 屏 11 总有功功率 总无功功率 总视在功率 屏 12 平均电流 平均电压 总有功功率 屏 13 平 均 电 流 平均电压 总有功功率 屏1 有功电度输入 屏2 有功电度输出 屏3 无功电度输入 电度测量组 屏4 无功电度输出 （ E/H） 屏5 越限状态字 屏6 日期 屏7 时间 电 度 显 示 的 最 大 值 为 999， 999， 999。 如 果 电 度 累 积 到 最 大 值 ， 将 自 动 翻 转 为 0。 频率根据 A 相电压进行作为参考相。 4．5 参数设置 项目 第四排显示 电压不平衡度 零序电压 零序电流

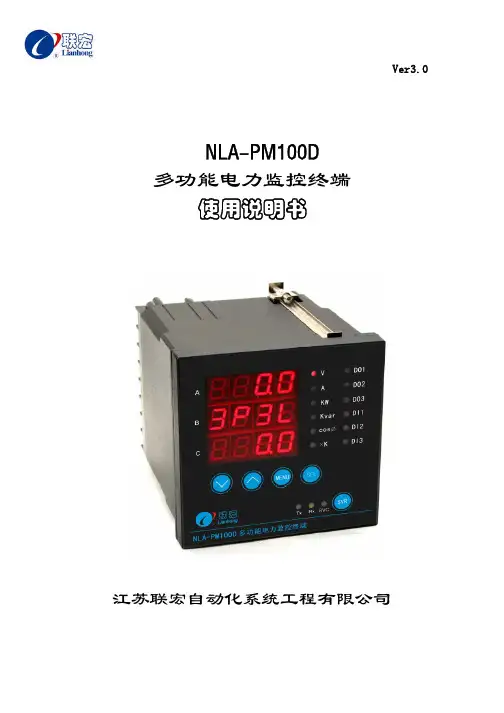

NLA PM D电力监控模块用户使用说明书

Ver3.0NLA-PM100D多功能电力监控终端使用说明书江苏联宏自动化系统工程有限公司目 录1.概述 (2)2.产品特点 (2)3.主要技术指标 (2)4. LonWorks 网络变量说明 (3)5.串行通信协议 (7)6.键盘操作 (11)7.安装与接线 (14)8.典型接线示意图 (16)1.概述NLA-PM100D电力监控终端是集遥控、遥信、遥测及定时控制于一体的多功能电力监控终端，可广泛应用于发电厂、变电站/开闭所/变电所、城市及农村配电网、城市道路照明等领域的自动化监控。

该产品通过电力工业电力系统自动化设备质量检验测试中心的型式试验（编号：05075）。

2.产品特点¾测量三相电压、电流、有功功率、无功功率、功率因数、有功电度、无功电度、频率等。

¾显示三相电压、电流、有功功率、无功功率、功率因数、有功电度、无功电度、输入输出状态等。

¾支持三相四线制和三相三制接线方式。

¾可通过面板操作，现场设置和控制输出。

¾三相电压、电流采集回路电气隔离。

¾3路光电隔离继电器输出，分为电平及脉冲工作方式，其中脉冲宽度可调。

¾3路光电隔离开关量输入。

¾LonWorks 双绞线接口（TP/FT-10）或电力线接口（PL-20C）可方便的接入LonWorks网络，或RS485接口（Modbus协议）。

¾实时时钟,3路独立双定时控制输出。

¾有功电量、无功电量数据掉电保存。

¾终端内部集成开关电源，直接220交流供电。

¾电压、电流、频率、功率因数等超限报警。

3.主要技术指标¾测量精度：电压0.5级、电流0.5级、有功功率0.5级、无功功率0.5级、功率因数0.5级、有功电度0.5级、无功电度1级¾测量范围：电压40～400V、电流 0～6A¾开关量输出容量：AC 250V/5A、DC 30V/5A¾工作电压：AC 85～265V、DC 110～300V¾工作温度：-25℃~70℃¾相对湿度：5～95% 无冷凝¾功耗：≤5W¾尺寸：96（长）×96（宽）×112（高）¾绝缘电阻：各回路相对外壳之间绝缘电阻＞200MΩ¾绝缘强度：交流回路、开出回路、电源回路：≥2kV开入回路、通信回路：≥500V¾电磁兼容：抗快速瞬变脉冲群干扰不低于GB/T15153.1-1998 3级抗快浪涌干扰不低于GB/T15153.1-1998 3级抗阻尼振荡波干扰不低于GB/T15153.1-1998 3级抗辐射干扰不低于GB/T15153.1-1998 3级抗静电干扰不低于GB/T15153.1-1998 3级4.LonWorks 网络变量说明 4.1输出网络变量1．变量名称：Out_DI_DO 变量类型：SNVT_state 变量说明：输入输出状态。

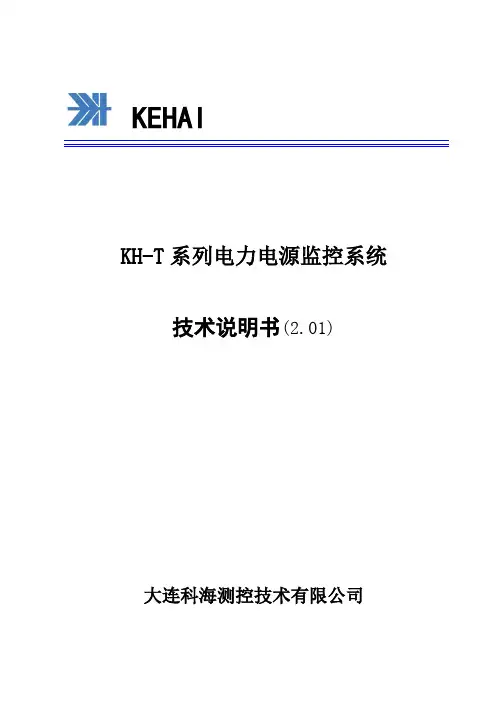

KH-T系列电力电源监控系统说明书

KEHAIKH-T系列电力电源监控系统技术说明书(2.01)大连科海测控技术有限公司一. 产品概述：KH-T系列触摸屏直流微机监控系统，是将最新的触摸屏技术、嵌入式工控机、数据传输技术，应用到电力电源中，以实现本地或远程集中监测、控制和智能管理的高技术产品。

监控系统作为直流操作电源中测控和管理的核心单元，其主要的作用是：根据直流系统中各功能模块的运行方式和蓄电池的充电曲线，预先进行参数设置,并实时监测系统的运行数据和状态，将数据进行分析处理或上传，控制直流系统安全有效的运行。

二. 特点主机：采用嵌入式工控机，模块化设计，平板嵌入式安装；显示器：采用10.2英寸彩色液晶触摸屏，宽屏幕（16：9）高分辨率。

界面：全中文显示，界面直接显示系统的配置图、主要数据、开关的状态。

运行人员可以很直观地了解系统的配置和运行情况。

三．配置显示器： 10.2英寸彩色液晶触摸屏（宽屏16：9）；7.0英寸彩色液晶触摸屏（宽屏16：9）；5.7英寸彩色液晶触摸屏(PLC系统使用)；5.7英寸单色液晶触摸屏(PLC系统使用)；5.1英寸单色液晶触摸屏；功能模块：数据采集模块：ADC-10（ ADC-20 ）；（或西门子PLC）绝缘选线模块：KHJJ-64B; KHJJ-32B电池巡检模块：KHDJ-56B; KHDJ-24B;高频模块：各个厂家的数字口模块各个厂家的模拟口模块监控器与各功能模块通过RS-485总线相连，可根据直流系统不同的接线形式和设计方案灵活配置。

四．操作及说明4．1密码：用于系统的参数设定，密码共分三级：一级密码不公开，主要用于生产厂家或专业人员，对系统的各种参数的设定和修改，配置系统的出厂参数并保存为“出厂设置”以及清除“故障记录”和“事件记录”等。

二级密码不公开，主要用于一般操作人员，对系统的常用参数的设定和修改。

三级密码是12345678，主要用于值班人员等，三级密码只能查看系统的各种参数不能修改4．2名词解释(监控器专有名词解释)4.2.1最大浮充电流设备正常运行时，流过电池组的浮充电流是很小的。

电力监控说明书

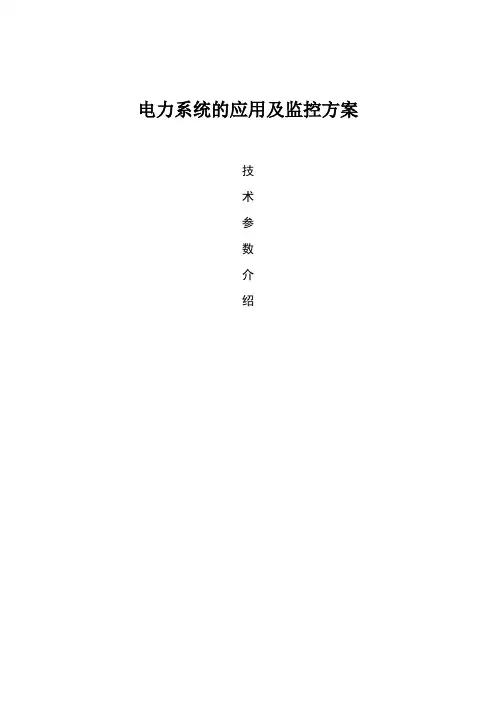

电力系统的应用及监控方案技术参数介绍目录电力系统的应用及监控方案 (1)第一章用户需求 (3)1.1 工程概述 (3)1.2 设计原则、依据和要求 (3)1.3 设计目标 (4)第三章电力系统功能的描述 (9)3.1 机房常用的供电方式 (9)第六章施工方案 (12)6.1 施工组织设计 (12)6.2.1、需求分析 (12)6.2.2、深化设计 (13)6.2.3、图纸会审和技术交底 (13)6.3施工技术措施 (14)6.3.1防火措施 (14)6.3.2 线管施工措施 (14)6.3.3 线槽安装措施 (15)6.2.4、技术资料的准备 (16) (18)第一章用户需求1.1 工程概述JZN03型电力监控管理系统可对中、低压配电柜、直流屏、变压器、UPS电源、柴油发电机组等多种变电、配电设备进行全方位的监测和控制；可对配电系统的供电质量进行连续不断的实时监测，为谐波污染的治理并降低供配电系统的能耗和进行故障及事故原因的分析提供可靠的数据和信息；可在各种情况下保证系统的可操作性，具有多重软件联锁能完全防止误操作；除可进行遥控外，系统还具有自动进行故障的应急处理和负荷管制等强大功能；它具有可视化的人机界面，能实时监控供电系统的运行状况，自动记录进行参数、故障报警和操作内容等各种事件，管理完全实现自动化；它具有开放的通信接口，可以用OPC等多种方式与IBMS及其它计算机系统进行通信上传数据，从而成为配网自动化系统或建筑设备自动化监控管理系统、能源管理系统的一个组成部分；它的智能化程度高，变电站可实现无人或少人值守，大大减少人工费用；同时其故障自动应急处理和负荷管制功能，保证供电的连续性，缩短停电时间，降低因停电所造成的经济损失。
