拉晶工艺及操作规程

拆开防爆阀上的挡板，清理管道内的挥发物；打开除尘罐， 清理罐内以及过滤网上的挥发物；清理完成后，安装时应检 查密封圈，注意将密封处擦干净，如发现密封圈有损坏时应 及时更换。
在进行以上清理时，必要时可以使用细砂纸打磨（石墨器件 除外）。凡是用砂纸打磨过的地方，最后必须用酒精擦拭干 净，损坏严重的石墨件要及时更换。
• 检查石英坩埚无问题（破损、裂纹、气泡、黑点、色泽）后，将 坩埚放入三瓣石墨埚内，尽量装水平。装坩埚时要防止将坩埚外 壁的石英渣子带入埚内。
• 装完坩埚，须另换装料用的手套后，才能开始装料，佩戴一次性 手套后，不允许接触原料以外的东西，否则更换手套。在装料过 程中应检查硅料中是否有夹杂异物，表面是否被氧化，有无水迹 等。
将热偶锥取光孔与保温筒上预留口对正。
除上、下保温盖、导流筒以外的所有石墨件安装完毕后，互相对 中（偏差在2mm之内）。埚位对平口后，检查埚位是否为“0”。 若不是，设定埚位值为“0”，设定好后如无特殊情况，任何时候 不允许随意设定、更改埚位。 给定埚转2rpm，检查平口、埚转 动是否平稳、是否晃动，要求埚摆动在2mm范围内。往回装石 墨件时，进行如下检查，并调整正常。
• 在拆清炉过程中必须穿戴好劳保防护用品
（换工作服，戴好口罩、手套），认真阅 读拉晶记录，了解上炉设备运转情况。
可编辑课件
取出晶体
• 在连续生产的情况下，确定停加热5小时后，才能拆
炉；拆炉时充气到正压后，打开副室门，快速提升晶 体。如果晶体完全提升到副炉筒内，则闭合翻板阀, 升起副炉筒，用托盘防护后，将副炉筒转出；如果晶 体不能完全提升到副炉筒内，则需在喉口垫厚木板加 以防护，然后才能升起副室及炉盖，连晶体一起转出 ；转出时注意推动的速度要均匀，以防止晶体撞到炉 体。

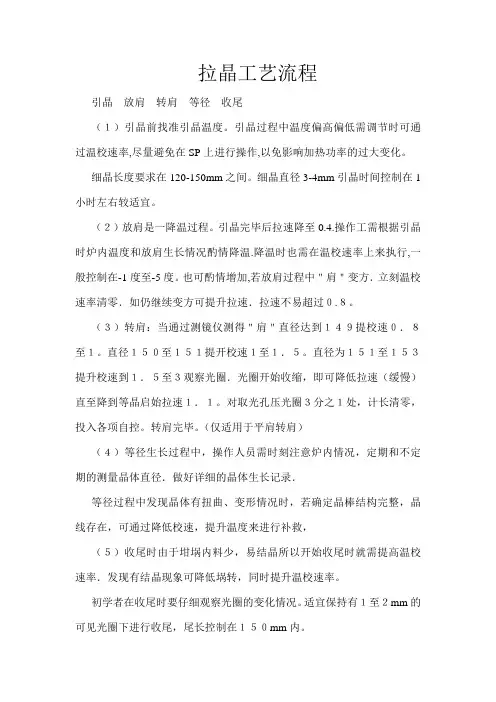

拉晶工艺流程
引晶放肩转肩等径收尾
（１）引晶前找准引晶温度。

引晶过程中温度偏高偏低需调节时可通过温校速率,尽量避免在SP上进行操作,以免影响加热功率的过大变化。

细晶长度要求在120-150mm之间。

细晶直径3-4mm引晶时间控制在1小时左右较适宜。

（２）放肩是一降温过程。

引晶完毕后拉速降至0.4.操作工需根据引晶时炉内温度和放肩生长情况酌情降温.降温时也需在温校速率上来执行,一般控制在-1度至-5度。

也可酌情增加,若放肩过程中＂肩＂变方．立刻温校速率清零．如仍继续变方可提升拉速．拉速不易超过０.８。

（３）转肩：当通过测镜仪测得＂肩＂直径达到１４９提校速０．８至１。

直径１５０至１５１提开校速１至１．５。

直径为１５１至１５３提升校速到１．５至３观察光圈．光圈开始收缩，即可降低拉速（缓慢）直至降到等晶启始拉速１．１。

对取光孔压光圈３分之１处，计长清零，投入各项自控。

转肩完毕。

（仅适用于平肩转肩）
（４）等径生长过程中，操作人员需时刻注意炉内情况，定期和不定期的测量晶体直径．做好详细的晶体生长记录．
等径过程中发现晶体有扭曲、变形情况时，若确定晶棒结构完整，晶线存在，可通过降低校速，提升温度来进行补救，
（５）收尾时由于坩埚内料少，易结晶所以开始收尾时就需提高温校速率．发现有结晶现象可降低埚转，同时提升温校速率。

初学者在收尾时要仔细观察光圈的变化情况。

适宜保持有１至２mm的可见光圈下进行收尾，尾长控制在１５０mm内。

直拉单晶操作规程拉晶工艺流程包括拆炉清炉清理石墨件装炉抽空熔硅料引晶放肩转肩投自动等径收尾停炉1.拆炉:准备好不锈钢推车，（车面保持干净）专用擦试布，无水乙醇及相应的工具。

先拧开副室门螺丝,打开副室氩气阀门充气,待真空表压力到零位置时,炉内外气压平衡,开启副室门,把晶棒升至副室内, 升起副室炉筒,转副室炉筒时必须把托盘移至副室以下,防止晶棒脱落.然后旋转副室移至取晶框上,稳定晶棒后,快降晶体至取晶框内.待晶棒与接晶框落稳后，然后带手套抓住细颈稍带点力向下攥,用钳子把细颈剪断,再慢慢松细颈，直至钢丝绳搞正完全消失（防止钢丝绳转圈导致钢丝绳开叉），查看一下钢丝绳是否完好，如开叉或断股要剪掉一段，必要时需更换新钢丝绳。

检查重锤表面是否有氧化层，如有，必须用细砂纸打磨干净，然后带好专用手套取出导流筒,保温盖,三瓣埚,石墨托盘,托杆,送至清石墨件房,待自然冷却后进行清理,特别注意托杆上有无硅点情况,(防止没有清理干净,与托杆护套摩擦在拉晶过程中液面抖动.)2.清炉与清石墨件:清理炉子的副室炉筒,小副室,炉盖,炉筒,用长纤维纸,酒精把以上部位全部擦拭干净,做到长纤维纸擦拭过后无污迹。

每炉必清排气口,以免造成排气口堵塞,挥发物过多;用吸尘器吸干净保温罩与加热器上下的挥发物,吸净碳毡上的毡毛。

需保证在晶体的生长过程中尽量避免不起毛，无挥发物等杂质进入料中。

清理石墨件的时候必须注意观察石墨埚的厚度，能不能达到要求，是否有裂纹等。

把石墨件上的挥发物与一些杂质清理干净。

若石墨件上溅有硅料，应用什锦挫或细沙布打磨除去，必要时用砂轮机打磨。

注意：清理石墨件的时候必须注意轻拿轻放，防止造成内裂！3.装炉：安装石墨件时各部位应相互吻合牢固，发现异常及时进行修正，打开埚转，观察石墨埚转动是否平稳，四周与加热器的间距是否匀称，检查取光孔是否对准，检查与钢丝绳软轴是否有异常。

装炉应按其程序规范操作：原料准备检查石英坩埚打开原料袋去掉外层塑料袋，然后准备装炉。

直拉单晶操作规程拉晶工艺流程包括拆炉清炉清理石墨件装炉抽空熔硅料引晶放肩转肩投自动等径收尾停炉1.拆炉:准备好不锈钢推车，（车面保持干净）专用擦试布，无水乙醇及相应的工具。

先拧开副室门螺丝,打开副室氩气阀门充气,待真空表压力到零位置时,炉内外气压平衡,开启副室门,把晶棒升至副室内, 升起副室炉筒,转副室炉筒时必须把托盘移至副室以下,防止晶棒脱落.然后旋转副室移至取晶框上,稳定晶棒后,快降晶体至取晶框内.待晶棒与接晶框落稳后，然后带手套抓住细颈稍带点力向下攥,用钳子把细颈剪断,再慢慢松细颈，直至钢丝绳搞正完全消失（防止钢丝绳转圈导致钢丝绳开叉），查看一下钢丝绳是否完好，如开叉或断股要剪掉一段，必要时需更换新钢丝绳。

检查重锤表面是否有氧化层，如有，必须用细砂纸打磨干净，然后带好专用手套取出导流筒,保温盖,三瓣埚,石墨托盘,托杆,送至清石墨件房,待自然冷却后进行清理,特别注意托杆上有无硅点情况,(防止没有清理干净,与托杆护套摩擦在拉晶过程中液面抖动.)2.清炉与清石墨件:清理炉子的副室炉筒,小副室,炉盖,炉筒,用长纤维纸,酒精把以上部位全部擦拭干净,做到长纤维纸擦拭过后无污迹。

每炉必清排气口,以免造成排气口堵塞,挥发物过多;用吸尘器吸干净保温罩与加热器上下的挥发物,吸净碳毡上的毡毛。

需保证在晶体的生长过程中尽量避免不起毛，无挥发物等杂质进入料中。

清理石墨件的时候必须注意观察石墨埚的厚度，能不能达到要求，是否有裂纹等。

把石墨件上的挥发物与一些杂质清理干净。

若石墨件上溅有硅料，应用什锦挫或细沙布打磨除去，必要时用砂轮机打磨。

注意：清理石墨件的时候必须注意轻拿轻放，防止造成内裂！3.装炉：安装石墨件时各部位应相互吻合牢固，发现异常及时进行修正，打开埚转，观察石墨埚转动是否平稳，四周与加热器的间距是否匀称，检查取光孔是否对准，检查与钢丝绳软轴是否有异常。

装炉应按其程序规范操作：原料准备检查石英坩埚打开原料袋去掉外层塑料袋，然后准备装炉。
