802.1X 典型配置
1. 组网需求
要求在端口Ethernet1/1 上对接入用户进行认证，以控制其访问Internet；接入控制方式要求
是基于MAC 地址的接入控制。

所有接入用户都属于一个缺省的域：，该域最多可容纳30 个用户；认证时，先进
行RADIUS 认证，如果RADIUS 服务器没有响应再转而进行本地认证；计费时，如果RADIUS
计费失败则切断用户连接使其下线。

由两台RADIUS 服务器组成的服务器组与Device 相连，其IP 地址分别为10.1.1.1 和10.1.1.2，
使用前者作为主认证/备份计费服务器，使用后者作为备份认证/主计费服务器。

设置系统与认证RADIUS 服务器交互报文时的共享密钥为name、与计费RADIUS 服务器交
互报文时的共享密钥为money。

设置系统在向RADIUS 服务器发送报文后5 秒种内如果没有得到响应就向其重新发送报文，
发送报文的次数总共为5 次，设置系统每15 分钟就向RADIUS 服务器发送一次实时计费报文。

设置系统从用户名中去除用户域名后再将之传给RADIUS 服务器。

本地802.1X 接入用户的用户名为localuser，密码为localpass，使用明文输入；闲置切断功
能处于打开状态，正常连接时用户空闲时间超过20 分钟，则切断其连接。

2. 组网图
3. 配置步骤
# 配置各接口的IP 地址（略）。

# 添加本地接入用户，启动闲置切断功能并设置相关参数。

<Device> system-view
[Device] local-user localuser
[Device-luser-localuser] service-type lan-access
[Device-luser-localuser] password simple localpass
[Device-luser-localuser] authorization-attribute idle-cut 20 [Device-luser-localuser] quit
# 创建RADIUS 方案radius1 并进入其视图。

[Device] radius scheme radius1
# 设置主认证/计费RADIUS 服务器的IP 地址。

[Device-radius-radius1] primary authentication 10.1.1.1
[Device-radius-radius1] primary accounting 10.1.1.2
# 设置备份认证/计费RADIUS 服务器的IP 地址。

[Device-radius-radius1] secondary authentication 10.1.1.2
[Device-radius-radius1] secondary accounting 10.1.1.1
# 设置系统与认证RADIUS 服务器交互报文时的共享密钥。

[Device-radius-radius1] key authentication name
# 设置系统与计费RADIUS 服务器交互报文时的共享密钥。

[Device-radius-radius1] key accounting money
# 设置系统向RADIUS 服务器重发报文的时间间隔与次数。

[Device-radius-radius1] timer response-timeout 5
1-22
[Device-radius-radius1] retry 5
# 设置系统向RADIUS 服务器发送实时计费报文的时间间隔。

[Device-radius-radius1] timer realtime-accounting 15
# 指示系统从用户名中去除用户域名后再将之传给RADIUS 服务器。

[Device-radius-radius1] user-name-format without-domain
[Device-radius-radius1] quit
# 创建域 并进入其视图。

[Device] domain
# 指定radius1 为该域用户的RADIUS 方案，并采用local 作为备选方案。

[] authentication default radius-scheme radius1 local
[] authorization default radius-scheme radius1 local
[] accounting default radius-scheme radius1 local
# 设置该域最多可容纳30 个用户。

[] access-limit enable 30
# 启动闲置切断功能并设置相关参数。

[] idle-cut enable 20
[] quit
# 配置域 为缺省用户域。

[Device] domain default enable
# 开启全局802.1X 特性。

[Device] dot1x
# 开启指定端口Ethernet1/1 的802.1X 特性。

[Device] interface ethernet 1/1
[Device-Ethernet1/1] dot1x
[Device-Ethernet1/1] quit
# 设置接入控制方式（该命令可以不配置，因为端口的接入控制在缺省情况下就是基于MAC 地址
的）。

[Device] dot1x port-method macbased interface ethernet 1/1
使用命令display dot1x interface ethernet 1/1 可以查看802.1X 的配置情况。

当802.1X 用户使
用username@ 形式的用户名成功通过RADIUS 认证上线后，可使用命令display
connetion 查看到上线用户的连接情况。

若RADIUS 认证失败，则进行本地认证。

合集下载

华为,华赛802.1x配置

华为,华赛802.1x配置

802.1X简介IEEE 802.1X标准（以下简称802.1X）是一种基于接口的网络接入控制（Port Based Network Access Control）协议。

“基于接口的网络接入控制”是指在局域网接入控制设备的接口对接入的设备进行认证和控制。

用户设备如果能通过认证，就可以访问局域网中的资源；如果不能通过认证，则无法访问局域网中的资源。

802.1X系统为典型的Client/Server体系结构，包括三个实体：∙Supplicant（客户端）客户端一般为用户终端设备，由设备端对其进行认证。

客户端需要安装802.1X的客户端软件，如Windows自带的802.1X客户端。

客户端必须支持局域网上的可扩展认证协议EAPoL（Extensible Authentication Protocol over LAN）。

∙Authenticator（设备端）设备端通常为支持802.1X协议的网络设备，它为客户端提供接入局域网的接口。

∙Authentication Server（认证服务器）认证服务器是为设备端提供认证服务的实体。

认证服务器用于实现对用户进行认证、授权和计费，通常为RADIUS（Remote Authentication Dial-In User Service，远程认证拨号用户服务）服务器。

说明：在没有外部认证服务器的情况下，USG可以同时作为本地认证服务器和设备端。

USG的本地认证服务配置请参见配置本地认证。

在有外部认证服务器的情况下，USG作为设备端。

USG上对接RADIUS的配置请参见配置RADIUS认证。

认证实体的信息交换关系如图1所示。

设备端与认证服务器之间通过EAP帧交换信息。

客户端与设备端之间通过IEEE 802.1X所定义的EAPoL帧交换信息。

图1 802.1X认证系统的体系结构当客户端发起认证请求时，设备端作为中继与客户端和认证服务器交互，经过一系列的认证过程后，如果认证成功，设备的接口成为授权状态，允许客户端通过授权接口访问网络。

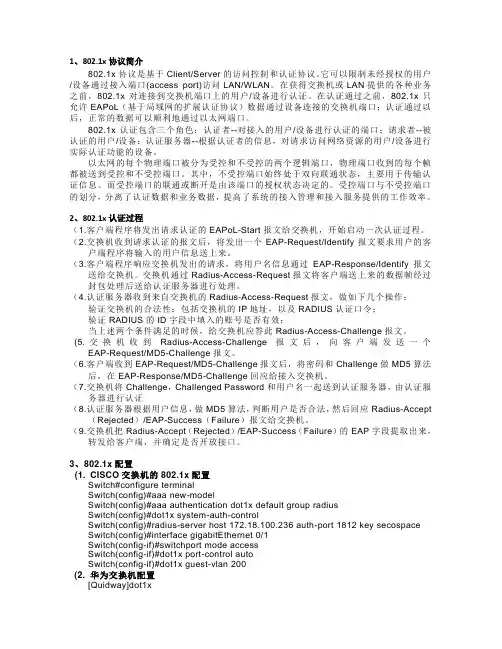

802.1x认证及相关配置

802.1x认证及相关配置

1、802.1x协议简介802.1x协议是基于Client/Server的访问控制和认证协议。

它可以限制未经授权的用户/设备通过接入端口(access port)访问LAN/WLAN。

在获得交换机或LAN提供的各种业务之前，802.1x对连接到交换机端口上的用户/设备进行认证。

在认证通过之前，802.1x只允许EAPoL（基于局域网的扩展认证协议）数据通过设备连接的交换机端口；认证通过以后，正常的数据可以顺利地通过以太网端口。

802.1x认证包含三个角色：认证者--对接入的用户/设备进行认证的端口；请求者--被认证的用户/设备；认证服务器--根据认证者的信息，对请求访问网络资源的用户/设备进行实际认证功能的设备。

以太网的每个物理端口被分为受控和不受控的两个逻辑端口，物理端口收到的每个帧都被送到受控和不受控端口。

其中，不受控端口始终处于双向联通状态，主要用于传输认证信息。

而受控端口的联通或断开是由该端口的授权状态决定的。

受控端口与不受控端口的划分，分离了认证数据和业务数据，提高了系统的接入管理和接入服务提供的工作效率。

2、802.1x认证过程（1.客户端程序将发出请求认证的EAPoL-Start报文给交换机，开始启动一次认证过程。

（2.交换机收到请求认证的报文后，将发出一个EAP-Request/Identify报文要求用户的客户端程序将输入的用户信息送上来。

（3.客户端程序响应交换机发出的请求，将用户名信息通过EAP-Response/Identify报文送给交换机。

交换机通过Radius-Access-Request报文将客户端送上来的数据帧经过封包处理后送给认证服务器进行处理。

（4.认证服务器收到来自交换机的Radius-Access-Request报文，做如下几个操作：验证交换机的合法性：包括交换机的IP地址，以及RADIUS认证口令；验证RADIUS的ID字段中填入的账号是否有效；当上述两个条件满足的时候，给交换机应答此Radius-Access-Challenge报文。

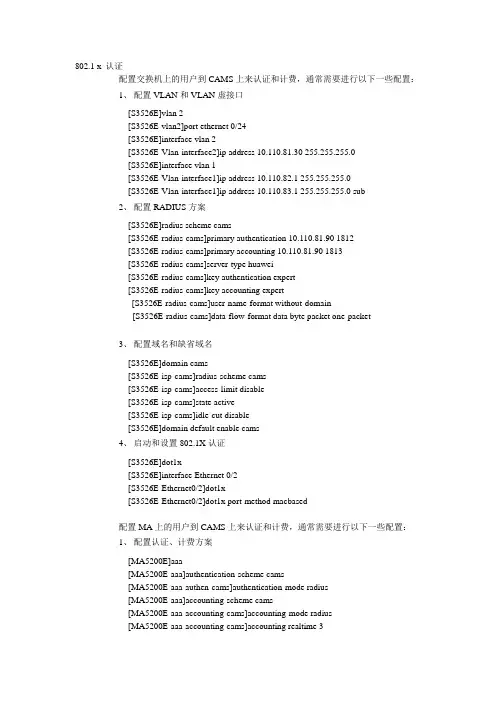

802.1 x 认证实验参考配置
