基于倒立摆系统的模糊控制研究

一阶倒立摆模糊控制实验报告一、实验目的本实验旨在通过模糊控制方法来控制一阶倒立摆系统，实现摆杆保持竖直的稳定控制。

二、实验原理1. 一阶倒立摆系统一阶倒立摆系统由一个垂直的支撑杆和一个在杆顶端垂直摆动的杆组成。

系统的输入为杆的控制力矩，输出为杆的角度。

系统的动力学方程可以表示为：Iθ''(t) + bθ'(t) + mgl sin(θ(t)) = u(t)其中，I为倒立摆的转动惯量，b为摩擦阻尼系数，θ为倒立摆的角度，m为倒立摆的质量，l为杆的长度，g为重力加速度，u为输入的控制力矩。

2. 模糊控制方法模糊控制方法是一种基于模糊逻辑的控制方法，通过将模糊集合与模糊规则相结合，构建模糊控制器来实现对系统的控制。

在本实验中，可以使用模糊控制器来实现倒立摆系统的稳定控制。

三、实验步骤1. 搭建实验平台，包括倒立摆系统、传感器和执行器。

2. 训练模糊控制器a. 定义模糊集合：根据角度误差和角速度误差定义模糊集合，并确定模糊集合的划分方式。

b. 构建模糊规则：根据经验或系统建模，确定模糊规则。

c. 设计模糊控制器：根据模糊集合和模糊规则，设计模糊控制器，包括模糊推理和模糊解模块。

d. 调整模糊控制器参数：根据系统响应实验，根据控制效果调整模糊控制器参数。

3. 实施模糊控制a. 读取传感器数据：获取倒立摆的角度和角速度数据。

b. 计算控制器输出：根据模糊控制器和传感器数据计算控制力矩的输出。

c. 执行控制器输出：将控制力矩作用在倒立摆上。

4. 监测系统响应：实时监测倒立摆的角度和角速度，判断控制效果。

5. 调整模糊控制器参数：根据实验监测结果，调整模糊控制器参数，以提高控制效果。

四、实验结果分析通过实验，我们可以观察到倒立摆系统在模糊控制下的稳定控制效果。

通过实时监测倒立摆的角度和角速度，可以验证控制器的性能。

实验结果可以通过绘制控制力矩输入和倒立摆角度响应曲线，以及观察系统的稳态误差来分析。

倒立摆模糊控制系统设计摘要：本文针对倒立摆的运动控制问题，设计了一种模糊控制系统，用于实现倒立摆的平衡控制。

首先，对于倒立摆的动力学建模进行了分析，并通过控制算法确定了控制系统的目标和控制策略。

然后，根据倒立摆在不同状态下的响应特点，设计了合适的模糊控制规则，并调节了控制参数，以实现系统的优化控制。

最后，在实验中验证了该控制系统的有效性和稳定性。

关键词：倒立摆；模糊控制；动态建模；控制规则设计目标：实现倒立摆的平衡控制，使其能稳定地保持在竖直状态。

设计过程：一、动态建模倒立摆是一种非线性系统，因此需要对其进行动态建模。

考虑倒立摆的运动方程：mL2θ¨+mgLsinθ=up其中，m为摆球的质量，L为摆杆的长度，g为重力加速度，θ为摆杆与竖直方向的夹角，up为施加在摆杆末端的控制力。

将θ和θ¨分别记做y和v，则系统的状态方程可以表示为：y'=v二、控制算法倒立摆的控制目标是使其保持在竖直状态，即y=0，v=0。

根据控制算法的思想，需要设计一个合适的控制策略，使得系统能够在有限时间内达到目标状态并保持在该状态。

采用PD控制器设计控制策略，其中Kp和Kd分别表示比例增益和微分增益。

up=Kp(y-0)+Kd(v-0)三、模糊控制规则根据倒立摆在不同状态下的响应特点，设计了合适的模糊控制规则。

具体而言，将y 和v的取值范围划分为若干个模糊集合，对应于不同的控制动作。

例如，当y远离目标点0时，需要施加较大的控制力；而当y接近目标点时，应逐渐减小控制力以避免过度响应。

通过实验和调节控制参数，确定了合适的模糊控制规则和参数设置，以实现倒立摆的优化控制。

结果与讨论：通过实验验证，该模糊控制系统能够实现倒立摆的平衡控制，并且具有一定的鲁棒性和稳定性。

在控制参数设置上，应根据倒立摆的特点和实际应用需求，进行适当调整，以实现最优控制效果。

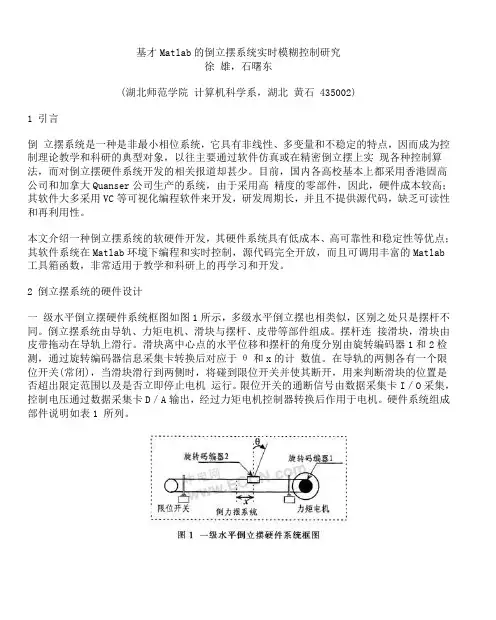

基才Matlab的倒立摆系统实时模糊控制研究徐雄，石曙东(湖北师范学院计算机科学系，湖北黄石 435002)1 引言倒立摆系统是一种是非最小相位系统，它具有非线性、多变量和不稳定的特点，因而成为控制理论教学和科研的典型对象，以往主要通过软件仿真或在精密倒立摆上实现各种控制算法，而对倒立摆硬件系统开发的相关报道却甚少。

目前，国内各高校基本上都采用香港固高公司和加拿大Quanser公司生产的系统，由于采用高精度的零部件，因此，硬件成本较高；其软件大多采用VC等可视化编程软件来开发，研发周期长，并且不提供源代码，缺乏可读性和再利用性。

本文介绍一种倒立摆系统的软硬件开发，其硬件系统具有低成本、高可靠性和稳定性等优点；其软件系统在Matlab环境下编程和实时控制，源代码完全开放，而且可调用丰富的Matlab 工具箱函数，非常适用于教学和科研上的再学习和开发。

2 倒立摆系统的硬件设计一级水平倒立摆硬件系统框图如图1所示，多级水平倒立摆也相类似，区别之处只是摆杆不同。

倒立摆系统由导轨、力矩电机、滑块与摆杆、皮带等部件组成。

摆杆连接滑块，滑块由皮带拖动在导轨上滑行。

滑块离中心点的水平位移和摆杆的角度分别由旋转编码器1和2检测，通过旋转编码器信息采集卡转换后对应于θ和x的计数值。

在导轨的两侧各有一个限位开关(常闭)，当滑块滑行到两侧时，将碰到限位开关并使其断开，用来判断滑块的位置是否超出限定范围以及是否立即停止电机运行。

限位开关的通断信号由数据采集卡I／O采集，控制电压通过数据采集卡D／A输出，经过力矩电机控制器转换后作用于电机。

硬件系统组成部件说明如表1 所列。

2.1 力矩电机控制器设计数据采集卡D／A输出电压一般为0 V～+5 V或0 V～+10 V，而力矩电机的伺服驱动电压为-24 V～+24 V，因此需要设计一个控制器，将数据采集卡的输出电压按比例转换成力矩电机控制所需的伺服电压。

力矩电机控制器采用不带MPU的分立元件反馈方法设计，以提高可靠性。

一阶倒立摆模糊控制实验报告本次实验旨在研究一阶倒立摆系统的模糊控制方法，通过对系统进行建模、设计控制器并进行仿真，最终评估控制效果。

实验过程主要包括系统建模、控制器设计、模糊控制器参数调节和性能评价四个步骤。

首先，我们对一阶倒立摆系统进行建模。

一阶倒立摆系统是一种具有非线性特性的控制系统，主要由电机、倒立摆、支撑杆等组成。

我们需要建立数学模型描述系统的动力学特性，包括倒立角度、倒立角速度、杆角度等状态变量，并考虑控制输入电压对系统的影响。

接着，我们设计模糊控制器。

模糊控制是一种基于模糊逻辑的控制方法，适用于非线性系统和模糊系统。

我们根据系统模型，设计模糊控制器的模糊规则、隶属函数等参数，以实现系统的稳定控制。

在设计过程中，我们需要考虑系统的性能指标，如超调量、稳态误差等。

第三步是模糊控制器参数调节。

通过仿真实验，我们可以对模糊控制器的参数进行调节，以使系统的性能达到最佳状态。

调节参数的过程需要考虑系统的稳定性、鲁棒性和响应速度，以达到控制效果的要求。

最后，我们对模糊控制系统进行性能评价。

通过对系统的响应曲线、稳定性、控制精度等指标进行分析，评价模糊控制器的控制效果。

我们可以比较模糊控制系统和传统控制系统的性能，探讨模糊控制在一阶倒立摆系统中的优势和局限性。

总的来说，本次实验通过研究一阶倒立摆系统的模糊控制方法，探讨了模糊控制在非线性系统中的应用。

通过实验，我们对模糊控制的基本原理和设计方法有了更深入的理解，同时也对一阶倒立摆系统的控制特性有了更清晰的认识。

希望通过实验的研究，能够为控制系统的设计和应用提供一定的参考和借鉴。
