PSpice使用教程

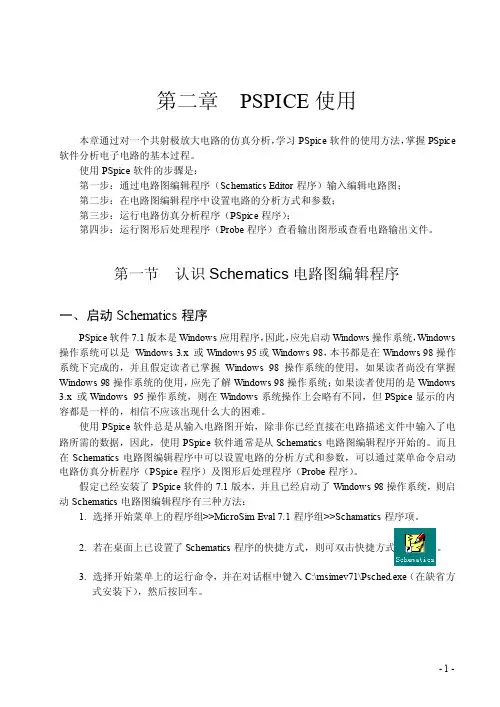

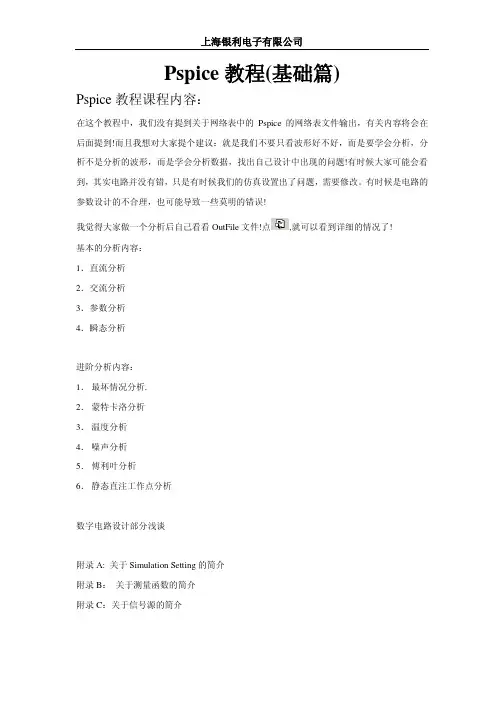

第二章PSPICE使用本章通过对一个共射极放大电路的仿真分析，学习PSpice软件的使用方法，掌握PSpice 软件分析电子电路的基本过程。

使用PSpice软件的步骤是：第一步：通过电路图编辑程序（Schematics Editor程序）输入编辑电路图；第二步：在电路图编辑程序中设置电路的分析方式和参数；第三步：运行电路仿真分析程序（PSpice程序）；第四步：运行图形后处理程序（Probe程序）查看输出图形或查看电路输出文件。

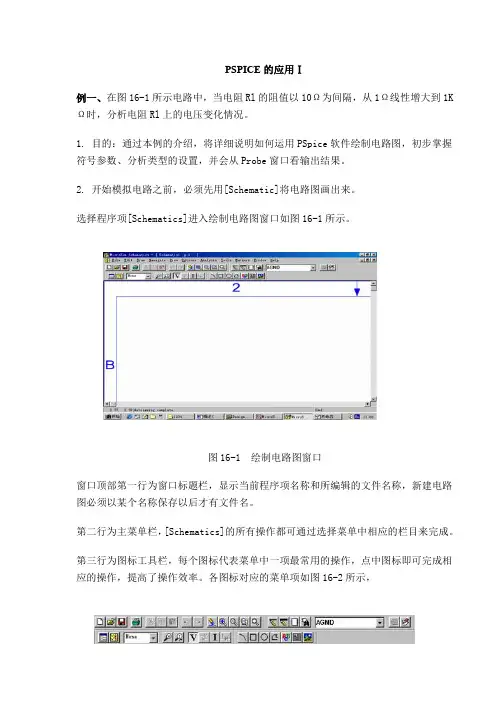

第一节认识Schematics电路图编辑程序一、启动Schematics程序PSpice软件7.1版本是Windows应用程序，因此，应先启动Windows操作系统，Windows 操作系统可以是Windows 3.x 或Windows 95或Windows 98，本书都是在Windows 98操作系统下完成的，并且假定读者已掌握Windows 98操作系统的使用，如果读者尚没有掌握Windows 98操作系统的使用，应先了解Windows 98操作系统；如果读者使用的是Windows 3.x 或Windows 95操作系统，则在Windows系统操作上会略有不同，但PSpice显示的内容都是一样的，相信不应该出现什么大的困难。

使用PSpice软件总是从输入电路图开始，除非你已经直接在电路描述文件中输入了电路所需的数据，因此，使用PSpice软件通常是从Schematics电路图编辑程序开始的。

而且在Schematics电路图编辑程序中可以设置电路的分析方式和参数，可以通过菜单命令启动电路仿真分析程序（PSpice程序）及图形后处理程序（Probe程序）。

假定已经安装了PSpice软件的7.1版本，并且已经启动了Windows 98操作系统，则启动Schematics电路图编辑程序有三种方法：1. 选择开始菜单上的程序组>>MicroSim Eval 7.1程序组>>Schamatics程序项。

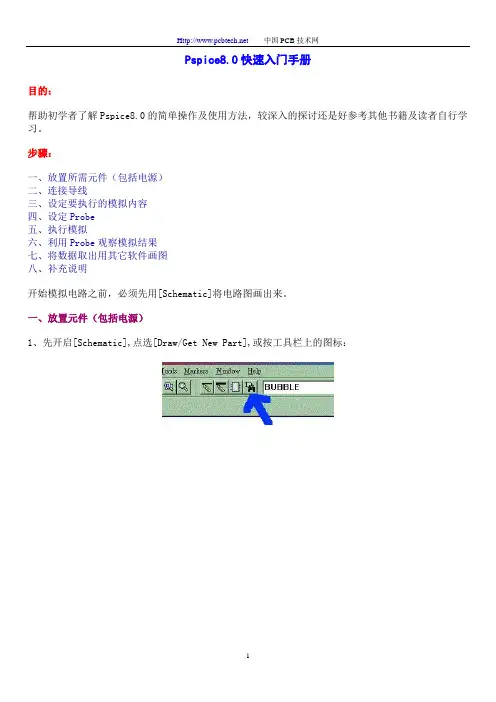

Pspice8.0快速入门手册目的：帮助初学者了解Pspice8.0的简单操作及使用方法，较深入的探讨还是好参考其他书籍及读者自行学习。

步骤：一、放置所需元件（包括电源）二、连接导线三、设定要执行的模拟内容四、设定Probe五、执行模拟六、利用Probe观察模拟结果七、将数据取出用其它软件画图八、补充说明开始模拟电路之前，必须先用[Schematic]将电路图画出来。

一、放置元件（包括电源）1、先开启[Schematic],点选[Draw/Get New Part],或按工具栏上的图标：2、即可打开如下对话框：（这是Advanced选单，Basic选单则无Search功能）你可以直接在Part Name处键入元件名称，例如需要一个电阻则键入R。

或你可以电选Libraries,再从其中点选。

你如果用的是 Pspice教学免费版，提供的Lebraries有限，但已能满足学习需求，不用担心。

常用的Librares内容如下：ANALOG.slb 常用的被动元件BREAKOUT.slb 可改变参数的基本元件SOURCE.slb 电源及信号源PORT.slb 接地及连接器ERAL.slb 常用的半导体元件（这是免费版专属元件库）3、确定元件后，按[Place]即可将元件拖放到电路图上，按一下鼠标左键，就可以将元件放在图面上，按右键则结束。

放完元件后，按的Close钮关闭对话框。

要改变元件的方向，可点选该元件，在执行[Edit/Rotate]菜单命令(快捷键Ctrl+R)或[Edit/Flip](快捷键Ctrl+F)。

4、要改变元件的参数（或称Attributes),可双击该元件，打开元件属性对话框。

如下图是一电阻，在1处点选VALUE，在2处键入需要的电阻值即可，然后按[Save Arrr],在按[OK]钮完成。

回到文件顶端二、连接导线1、利用连线工具(Draw Wire)画导线。

2、点选画线工具后，即可看到一个铅笔状的指示。
