中考物理模拟题分类汇编电与磁

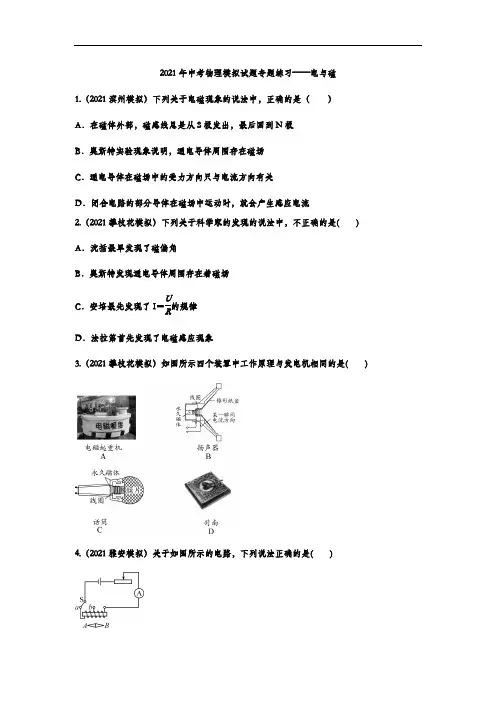

2021年中考物理模拟试题专题练习——电与磁1.（2021滨州模拟）下列关于电磁现象的说法中，正确的是（ ） A ．在磁体外部，磁感线总是从S 极发出，最后回到N 极 B ．奥斯特实验现象说明，通电导体周围存在磁场 C ．通电导体在磁场中的受力方向只与电流方向有关D ．闭合电路的部分导体在磁场中运动时，就会产生感应电流2.（2021攀枝花模拟）下列关于科学家的发现的说法中，不正确的是( ) A ．沈括最早发现了磁偏角B ．奥斯特发现通电导体周围存在着磁场C ．安培最先发现了I ＝UR的规律D ．法拉第首先发现了电磁感应现象3.（2021攀枝花模拟）如图所示四个装置中工作原理与发电机相同的是( )4.（2021雅安模拟）关于如图所示的电路，下列说法正确的是( )A．当开关S拨到a时，电磁铁的左端为S极B．当开关S拨到a时，小磁针的B端为N极C．当开关S拨到a，滑动变阻器的滑片向右滑动时，电磁铁的磁性增强D．当开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性增强5.（2021石家庄长安区模拟）手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。

它的原理是送电线圈通过一定频率的交流电线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。

下列和受电线圈工作原理相同的是A.扬声器B.电磁继电器C.动圈式话筒D.电动机6.（2021石家庄长安区模拟）如图所示，甲、乙、丙、丁是四幅实验图。

下列说法不正确的是A.甲图实验说明同名磁极相互吸引，异名磁极相互排斥B.乙图实验说明闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C.丙图实验说明利用磁场可以产生电流D.丁图实验说明机械能可以转化为电能7.（2021哈尔滨模拟）对下列四幅图的分析正确的是（）A.甲图中蓝牙耳机是通过超声波与手机进行信号传输的B.乙图中装置可用来探究电流产生的热量与通电时间的关系C.丙图中电路能探究电磁铁磁性强弱与电流大小的关系D.丁图中电路可以探究导体电阻与导体材料的关系8.（2021哈尔滨模拟）如图所示，关于电和磁，下列说法错误的是（）A.图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的B.图乙，通电后，小磁针的指向说明通电螺线管外部的磁场跟蹄形磁体的磁场一样C.图丙，闭合开关后，左右移动导体ab，灵敏电流计指针会偏转D.图丁，手摇发电机是利用了电磁感应的原理发电的9.（2021哈尔滨模拟）下图是实验和生活中用到的一些器材，下列说法错误的是（）A.①玻璃瓶中灌满红色的水，手用力握瓶子，细管中液面升高，可以说明即使是坚硬的物体受力也会发生形变B.②微小压强计是用U形管中液面高度差反映作用在探头处压强大小的仪器C.③自制“灯泡”插入带有红色液柱的细玻璃管，可以通过液柱的上升情况反映电阻产生热量的多少D.④限流装置的核心原件是电磁铁，主要应用了电磁铁通电有磁性断电无磁性的原理工作的10.（2021雅安模拟）如图所示的四个装置中工作原理与发电机相同的是( )11.（2021福建模拟）在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是_______（填“N”或“S”）极.12.（2021攀枝花模拟）如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为________极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向________(选填“a”或“b”)端移动．13.(2021宿迁模拟)如图是各形磁体周围铁屑的分布情况及小磁针的指向，图中各点小磁针有固定指向，说朋磁体周围的磁场具有________；铁屑在磁场中被磁化成_________，从而在磁场中有序排列，可以用_________描述磁场。

（物理）九年级物理试卷物理电与磁题分类汇编含解析一、电与磁选择题1．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．2．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。

根据螺线管的N、S极和螺线管的线圈绕向。

利用安培定则可以确定电流是从螺线管的右端流入左端流出。

由于电流是从电源的正极流出，经过外电路回到电源负极。

所以可以确定电源的右端为正极，左端为负极。

故答案为：C。

【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.3．如图所示的几个实验装置中，与动圈式话筒工作原理相同的是（）A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。

A项、B项都是电流的磁效应，C项是磁场对通电导线的作用力，D项是电磁感应实验，故答案为：D。

中考物理模拟题《电与磁计算题、实验题》专项测试题(带有参考答案)学校:___________班级：___________姓名：___________考号：___________一、实验题1．探究什么情况下磁可以生电，实验装置如图所示，在蹄形磁体的磁场中悬挂一根导体ab，把它的两端跟电流表连接起来，组成闭合回路。

（1）实验中，电流表的作用是；（2）下列操作，能使回路中产生电流的是；（选填所有符合要求的选项字母）A．蹄形磁体和导体ab都静止B．蹄形磁体静止，导体ab左右运动C．导体ab静止，蹄形磁体左右运动（3）感应电流的方向与磁场方向和方向有关。

2．小雨利用图甲、乙所示的实验装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”。

（1）在图甲实验过程中，小雨将电源正负极对调，发现小磁针的偏转方向发生改变。

这样操作是为了探究通电螺线管外部磁场方向和是否有关；（2）在图乙实验中，闭合电路中的一部分导体AB上下运动时，灵敏电流计的指针（选填“会”或“不会”）偏转。

若让导体AB静止不动，磁体左右运动时，灵敏电流计的指针（选填“会”或“不会”）偏转。

实验现象表明，闭合电路的一部分导体在磁场中做运动时，电路中就会产生电流；（3）在图乙实验中，小雨把灵敏电流计更换为，可以探究“磁场对通电导线的作用”。

3．探究磁体与通电螺线管周围的磁场（1）小明用小磁针探究磁体周围磁场如图所示，实验时将小磁针先后放在条形磁体周围不同位置处，记录小磁针在各处静止时N极的指向．通过实验可知，磁场具有方向，磁场中各点的磁场方向一般（选填“相同”或“不同”）．（2）小红用铁屑探究磁体周围的磁场如图所示①将玻璃板平放在磁体上，并在玻璃板上均匀撒上一层铁屑，轻轻敲击玻璃板，观察铁屑的分布情况．轻敲玻璃板的目的是，铁屑在磁场中被成一个个小磁针，从而在磁场中有序地排列起来．①再在玻璃板上放一些小磁针，记录这些小磁针静止时N极的指向．①人们仿照铁屑在磁场中排列的情况和小磁针N极的指向画出一些带箭头的曲线来形象地描述磁场，物理学中把这样的曲线叫作．（3）小林用如图装置探究通电螺线管外部磁场的方向，实验时接通电路，将小磁针放在螺线管周围的不同位置如图，记录通电螺线管周围各点的磁场方向，并画出了通电螺线管外部的磁感线．①为了探究通电螺线管外部磁场方向与电流方向的关系，接下来的操作是，再重复上述步骤；①比较所画的两幅磁感线，可以看出，通电螺线管外部的磁场与周围的磁场相似，且通电螺线管外部磁场方向与方向有关，它的极性可以用定则来判断；①实验中小磁针的作用是．4．小红利用下图实验装置探究“探究什么情况下磁可以生电”。

中考物理模拟题《电与磁实验、计算题》专题检测卷-带参考答案学校:___________姓名：___________班级：___________考号：___________一、实验题1．如图所示，是小明探究“影响电磁铁磁性强弱因素”的装置图。

它是由电源、滑动变阻器、开关、带铁芯的螺线管和自制针式刻度板组成。

通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。

在指针下方固定一物体A，当用导线a与接线柱2相连，闭合开关后，指针B发生偏转。

（1）指针下方的物体A应由（选填序号）材料制成；①铝①塑料①铁（2）当开关闭合后，电磁铁左端应为（选填“N”或“S”）极；（3）实验发现：①将滑动变阻器的滑片P向左移动过程中，指针B偏转的角度将会（选填“增大”、“减小”或“不变”）；①将导线a由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P 的位置，使电路中的保持不变，可发现指针B偏转的角会（选填“增大”、“减小”或“不变”）；（4）经过对电磁铁的研究，可得出结论：当线圈匝数一定时，通过电磁铁的电流越，电磁铁的磁性越强；当通过电磁铁的电流一定时，电磁铁的线圈匝数，磁性越强。

2．如图所示，是探究“通电螺线管外部磁场的方向”的实验装置。

（1）闭合开关前，小磁针N极指向地理的极；（2）闭合开关后，小磁针的指向如图所示，电源的左端为极；（3）改变螺线管中的电流方向，发现小磁针南北极所指方向发生改变，由此可知：通电螺线管外部磁场方向与螺线管中的方向有关。

3．如图所示是“探究感应电流产生的条件”实验装置；（1）实验中，AB棒的材料应该是（填“塑料”或“铝”）；（2）闭合开关，实验探究过程记录如表所示：根据实验现象，初步得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做运动，在该运动过程中，主要将机械能转化为能；（3）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与的关系；（4）若想进一步探究电动机的工作原理，需要。
