福建石狮鸿山热电厂二期2×1000MW机组工程输煤系统建筑及安装工程输煤皮带机安装工程施工方案编制：审核：批准：中国核工业第二二建设有限公司福建鸿山热电厂二期2×1000MW机组工程项目部二零一三年七月三十日目录一、工程概述 (1)二、编写依据 (1)三、主要工作量 (1)四、作业前应做的准备工作 (2)五、作业前应具备的条件 (3)六、进度计划及劳力安排 (3)七、施工方案及工艺要求 (4)八、质量检验及控制标准 (6)九、安全文明施工措施 (8)十、环境因素辨识评价及控制措施 (10)十一、重大危险源辨识及控制措施 (11)附件：输煤系统皮带机安装进度计划（B版） (162)一、工程概述本工程为福建石狮鸿山热电厂二期2×1000MW机组输煤系统设备安装，主要包括卸煤、上煤、储煤和上煤系统。
卸煤系统在一期码头（卸船机其他专业施工单位安装）；上煤系统经C1B皮带机、T1转运站、C2B皮带机、T2转运站（与一期共用栈桥及转运站）C9B皮带机、T5转运站，C10B皮带机、T6转运站、C11A/B皮带机运至圆形煤仓；储煤系统另由其他单位施工，上煤系统从圆形煤仓经C12A/B皮带机、T6转运站、C13B/C皮带机、碎煤机、C14B/C皮带机、T7转运站、C15A/B皮带机至煤仓间C16A/B皮带机(3#机组)、C16C/D皮带机（4#机组）。
二、编写依据华北电力设计院提供的施工图纸；现场实际情况；《电力建设施工及验收技术规范》（锅炉机组篇）DL／T5047-95；《火电施工质量检验及评定标准》（锅炉篇）1996年版；《电力建设施工及验收技术规范》（焊接篇）1996年版；《电力建设安全工作规程》（火力发电厂部分）DL5009·1-2002；《建设工程安全管理生产管理条例》——2004.2.1；《电力建设安全工作规程》（第一部分火力发电厂）——DL5009.1-2002；《中华人民共和国安全生产法》——2002.11.1；《中华人民共和国环境保护法》——1989.12.20；《中华人民共和国消防法》——2009.5.1。
新疆西部明珠工程建设有限公司施工方案号:工程名称：风城稠油开发燃煤注汽锅炉试验工程作业项目名称:编制单位:编写: 日期:审核: 日期:批准: 日期:、工程概况本工程是因1#输煤皮带损坏严重导致锅炉停运，现将1#输煤皮带进行更换。
主要工作：原皮带拆除、新皮带安装。
工期计划：7 天、编制依据1、新疆石油勘探设计院（有限公司）提供的图纸；2、宜都思迈得机械电气有限公司提供的设备图纸；3、《电力施工质量检验及评定标准》；（锅炉篇）DL-T5210.1-2009三、施工组织项目总负责：现场总负责：技术负责：安全负责：施工负责人：施工人员：外挂队伍四、施工准备1、工机具准备：吊链5t锁扣5t电焊机气焊绳扣2.5m梅花扳手22~24榔头2、对设备进行检查：金属构架长、宽、高的尺寸误差均小于10mm构架型钢无扭曲变形，弯曲不大于其长度的1/1000，全长不大于100mm。
托滚表面应光滑无毛刺，轴承应有润脂，转动应灵活，否则应解体检修或更换。
皮带的厚度、宽度符合图纸要求，皮带表面无硬化和龟裂等变质现象。
滚筒无锈蚀、转动不灵活等异常缺陷。
五、施工步骤：1 、原皮带拆除将输送机1#尾部滚筒向皮带内侧移动，使输煤皮带处于松弛状态，然后用锯弓将皮带割成8段，每段10米。
在割之前先将皮带上部固定，防止皮带在割断时皮带下滑。
固定方法：用两根1.2米的100*100的方木或钢管将皮带夹住，固定在顶部机架上。
最后将割断的皮带拿出输煤廊，在临时摆放区进行摆放。
2、拆除皮带驱动拉紧设备拆除工作主要有：尾部滚筒、托辊、电动滚筒、电动滚筒护罩、皮带胶皮挡板，拆除时要注意对设备进行保护。
将拆下的滚筒、托辊等设备进行检查，如有损坏，要先进行检修或更换。
3、新皮带安装3.1 、将1#落煤斗上部开一个1500*1500 的口。
3.2 、首先将皮带放置卸煤间，并且将皮带铺展开，再将吊车开到指定位置，用吊车将皮带从事先在落煤斗上开的口的位置慢慢放下，等皮带放到皮带机架上时，在由人用吊链慢慢拉至输煤廊顶部。
输煤皮带安装方案新疆西部明珠工程建设有限公司施工方案编号：工程名称：风城稠油开发燃煤注汽锅炉试验工程作业项目名称：编制单位：编写：日期：审核：日期：批准：日期：一、工程概况本工程是因1#输煤皮带损坏严重导致锅炉停运，现将1#输煤皮带进行更换。
主要工作：原皮带拆除、新皮带安装。
工期计划：7天二、编制依据1、新疆石油勘探设计院（有限公司）提供的图纸；2、宜都思迈得机械电气有限公司提供的设备图纸；3、《电力施工质量检验及评定标准》；（锅炉篇）DL-T5210.1-2009三、施工组织项目总负责：现场总负责：技术负责：安全负责：施工负责人：施工人员：外挂队伍四、施工准备1、工机具准备：吊链 5t 2个锁扣5t 4个电焊机 2台气焊 1套绳扣 2.5m 4根梅花扳手 22~24 4把榔头 2把2、对设备进行检查：金属构架长、宽、高的尺寸误差均小于10mm，构架型钢无扭曲变形，弯曲不大于其长度的1/1000，全长不大于100mm。
托滚表面应光滑无毛刺，轴承应有润脂，转动应灵活，否则应解体检修或更换。
皮带的厚度、宽度符合图纸要求，皮带表面无硬化和龟裂等变质现象。
滚筒无锈蚀、转动不灵活等异常缺陷。
五、施工步骤：1、原皮带拆除将输送机1#尾部滚筒向皮带内侧移动，使输煤皮带处于松弛状态，然后用锯弓将皮带割成8段，每段10米。
在割之前先将皮带上部固定，防止皮带在割断时皮带下滑。
固定方法：用两根1.2米的100*100的方木或钢管将皮带夹住，固定在顶部机架上。
最后将割断的皮带拿出输煤廊，在临时摆放区进行摆放。
2、拆除皮带驱动拉紧设备拆除工作主要有：尾部滚筒、托辊、电动滚筒、电动滚筒护罩、皮带胶皮挡板，拆除时要注意对设备进行保护。
将拆下的滚筒、托辊等设备进行检查，如有损坏，要先进行检修或更换。
3、新皮带安装3.1、将1#落煤斗上部开一个1500*1500的口。
3.2、首先将皮带放置卸煤间，并且将皮带铺展开，再将吊车开到指定位置，用吊车将皮带从事先在落煤斗上开的口的位置慢慢放下，等皮带放到皮带机架上时，在由人用吊链慢慢拉至输煤廊顶部。
神华神皖池州九华发电有限公司输煤B皮带、#1皮带机头除铁器吊架制作安装及更换技术要求批准：审核：编制：2015年9月18日输煤B皮带、#1皮带机头除铁器吊架制作安装及更换技术要求一、工程概况：为防止输煤码头来煤中钢板、铁器等物件对皮带的划伤和损坏，我公司决定在输煤码头B皮带机头加装一台除铁器以及更换#1皮带机头一台除铁器，用以确保皮带的安全稳定运行。
箱式永磁除铁器尺寸1400×1100×440mm,每台重量约1.3吨二、项目内容：1、所需要的钢材和2台除铁器及附件运送至制作现场和安装地点。
2、根据B皮带机头环境及本公司提供的吊架图纸尺寸进行现场制作安装。
吊架尺寸约1.7m×5.5m×6.5m,站柱,横梁采用#12、#16双槽钢满焊制作完成,悬挂除铁器主梁用#28工字钢完成，连接板使用12mm钢板制作。
数量：1组。
示意图附（一）输煤码头皮带机头除铁器悬吊架（示意图）3、拆除#1皮带机头旧的除铁器，放置指定位置，重新安装新的除铁器，接好电源线并进行调试正常。
4、机务部分所用的钢材由本公司提供，消耗件由承包方提供。
电气部分及要求：1.采购1台除铁器小车就地接触器控制箱，箱体采用及柜门铰链采用304不锈钢材料，不锈钢板厚度不小于1.5mm，柜门配带锁把手。
尺寸：400mm×300mm×150mm（宽×高×深）。
2.控制箱需要实现以下功能：A．能够在就地操作箱面板上实现对除铁器小车的点动位移操作，位移方向有对应的信号指示灯。
B．控制箱内部有总电源开关，能够实现对箱内电气设备的隔离。
C．具备户外防雨功能。
3.除铁器小车电源取自#1趸船总电源柜内三相交流380v电源，需设置断路器。
4.电气设备安装、接线符合电气设备安装规范要求，按照甲方现场要求进行元件安装、接线。
5.箱内元件安装牢固、拆卸方便、布局合理、接线美观，二次配线1.5mm2多股铜芯线（黑色、配线槽），所有柜内接线必须走槽盒。
目录一、工程概况二、工程范围及主要工程量三、施工总平面布置四、现场管理组织机构和劳动力安排计划五、施工管理六、施工机械配备和进出场计划七、人员培训及资格认定八、物资管理九、对本工程建议十、主要施工技术方案和措施10.1 雨水、污水管道施工技术措施十一、环保措施质量通病及控制措施十二、雨季施工技术措施十三、进度计划和保证进度措施十四、工程质量通病及控制措施十五、工程质量标准及质量体系十六、安全和文明施工1工程概况1.1编制依据1.1。
1达期发电厂四期2×600MW机组输煤系统安装工程招标文件.1.1。
2国家电力公司电源建设部《火力发电工程施工组织设计导则》。
1。
1.3原电力工业部《火力发电施工组织大钢设计规程》(试行）电规（1999）274号。
1。
2 执行标准1。
2。
1本工程的施工严格执行国家电力公司电源建设部部颁的有关火电施工及建设部颁发的技术标准、规程、规范、工程质量、安全、文明施工启动调试、竣工验收等规定。
主要包括以下部分:《电力建设施工及验收技术规范》（锅炉篇）DL/T5047—95《电力建设施工及验收技术规范》（管道篇）DL5031—94《火力发电厂金属技术监督规程》DL438-2000《焊工技术考核规程》DL/T679—991。
2。
2在工程施工期间，如果有新版的规范和标准颁布，在征得项目法人、监理公司批准后执行。
1。
2。
3工程施工与验收依据招标文件上的标准和规范.1。
3 建设规模:2×600MW机组输煤系统安装工程1.4 工程工期:2005年6月20日-2006年4月1日1。
5 工程质量：达标投产、创国优。
2 工程范围及主要工程量2.1工程范围本标段工程范围包括:输煤系统安装工程。
2.2主要工程量:卸煤系统设备4台;储煤系统设备2台；上煤系统皮带输送机16台及配套设备，皮带最长374米，最短83。
3米；碎煤系统设备57台;水力清扫系统。
2。
3材料供应范围招标人供应设备.所有材料均属投标人供应。
福建石狮鸿山热电厂二期2×1000MW机组工程输煤系统建筑及安装工程输煤皮带机安装工程施工方案编制：审核：批准：中国核工业第二二建设有限公司福建鸿山热电厂二期2×1000MW机组工程项目部二零一三年七月三十日目录一、工程概述 (1)二、编写依据 (1)三、主要工作量 (1)四、作业前应做的准备工作 (2)五、作业前应具备的条件 (2)六、进度计划及劳力安排 (3)七、施工方案及工艺要求 (3)八、质量检验及控制标准 (5)九、安全文明施工措施 (6)十、环境因素辨识评价及控制措施 (10)十一、重大危险源辨识及控制措施 (11)附件：输煤系统皮带机安装进度计划（B版） (122)一、工程概述本工程为福建石狮鸿山热电厂二期2×1000MW机组输煤系统设备安装，主要包括卸煤、上煤、储煤和上煤系统。
卸煤系统在一期码头（卸船机其他专业施工单位安装）；上煤系统经C1B皮带机、T1转运站、C2B皮带机、T2转运站（与一期共用栈桥及转运站）C9B皮带机、T5转运站，C10B皮带机、T6转运站、C11A/B皮带机运至圆形煤仓；储煤系统另由其他单位施工，上煤系统从圆形煤仓经C12A/B皮带机、T6转运站、C13B/C皮带机、碎煤机、C14B/C皮带机、T7转运站、C15A/B皮带机至煤仓间C16A/B皮带机(3#机组)、C16C/D 皮带机（4#机组）。
二、编写依据华北电力设计院提供的施工图纸；现场实际情况；《电力建设施工及验收技术规范》（锅炉机组篇）DL／T5047-95；《火电施工质量检验及评定标准》（锅炉篇）1996年版；《电力建设施工及验收技术规范》（焊接篇）1996年版；《电力建设安全工作规程》（火力发电厂部分）DL5009·1-2002；《建设工程安全管理生产管理条例》——2004.2.1；《电力建设安全工作规程》（第一部分火力发电厂）——DL5009.1-2002；《中华人民共和国安全生产法》——2002.11.1；《中华人民共和国环境保护法》——1989.12.20；《中华人民共和国消防法》——2009.5.1。
电厂新建工程输煤建筑安装工程输煤系统皮带输送机安装施工方案电厂新建工程输煤系统建筑安装工程皮带机安装施工方案电厂新建工程输煤建筑安装工程输煤系统皮带输送机安装施工方案目录1、编制依据 (1)2、工程概况 (1)3、施工总平面布置 (2)4、施工管理机构和劳动力、机具 (3)5、物资管理 (5)6、施工技术方案 (7)7、质保体系和措施 (17)8、安全文明施工 (21)9、强制性条文执行计划 (37)10、绿色施工措施 (37)1、编制依据1、编制依据1.1、《某电厂新建工程输煤建筑安装工程施工合同》；1.2、西南电力设计院提供的相关设计文件、施工图纸；1.3、本工程设备厂家的图纸及技术资料；1.4、《火电项目工艺示范手册》；1.5、《电力建设施工质量验收及评价规程第2部分：锅炉机组》（DL/T5210.2-2009）；1.6、《电力建设施工及验收技术规范第2部分：锅炉机组》（DL/T5190.2-2012）；1.7、《火电工程调整试运质量检验及评定标准》（2006版）；1.8、《电力建设安全工作规程（第一部分：火力发电厂部分）》（DL5009.1-2014）；1.9、《火力发电工程建设标准强制性条文实施指南》（2013版）；1.10、《输送设备安装工程施工及验收规范》（GB50270-2010）；1.12、《施工现场临时用电安全技术规范》（JGJ46-2005）1.13、《机械设备安装工程施工及验收通用规范》（GB50231-2009）1.14、《电力建设安全健康与环境管理工作规定》（国家电源[2002]49号）1.15、神华某电厂安健环各项规定2、工程概况2.1、工程概况某电厂新建工程输煤建筑安装工程中输送皮带机主要分为三种：管状带式输送机、常规带式输送机、封闭带式输送机。
其中1号、9号AB为管带式输送皮带机；0号、10号ABC、11号为常规皮带机；2号B、3号B、4号AB、5号AB、6号AB、7号AB、8号AB为封闭带式输送机。
一、工程概况##热电机组扩建工程锅炉供煤系统设计范围为来煤进厂到将燃煤输送到原煤斗的整个工艺系统。
包括翻车机、带式输送机、环锤式碎煤机、滚轴筛、火车入厂煤采样机、入炉煤采样装置、电子皮带秤及链码校验装置、电子轨道衡、犁煤器、带式除铁器、斗轮堆取料机、斗轮取料机、除大块器、活化给煤机、双联给煤机等设备的工艺布置。
燃煤采用铁路运输方式，通过火车卸煤沟的翻车机卸煤。
本期运煤系统主要有6种运行方式：第一种是火车卸煤沟→双联给煤机→1#甲乙皮带→除大块器→1#转运站→2#皮带→斗轮堆取料机→煤场；第二种是火车卸煤沟→双联给煤机→1#甲乙皮带→除大块器→1#转运站→2#皮带→2#转运站→3#甲乙皮带→碎煤机室→4#甲乙皮带→煤仓间转运站→5#甲乙皮带→原煤斗；第三种是斗轮堆取料机→2#皮带→2#转运站→3#甲乙皮带→碎煤机室→4#甲乙皮带→煤仓间转运站→5#甲乙皮带→原煤斗；第四种方式是地下煤斗→活化给煤机→0#皮带→0#转运站→3#甲乙皮带→碎煤机室→4#甲乙皮带→煤仓间转运站→5#甲乙皮带→原煤斗；第五种方式是部分燃煤通过斗轮机进入煤场，部分燃煤通过上煤系统进入原煤斗，流程为火车卸煤沟→双联给煤机→1#甲乙皮带→除大块器→1#转运站→2#皮带→（部分燃煤通过斗轮堆取料机→煤场）2#转运站→3#甲乙皮带→碎煤机室→4#甲乙皮带→煤仓间转运站→5#甲乙皮带→原煤斗；第六种是斗轮取料机→2#皮带→2#转运站→3#甲乙皮带→碎煤机室→4#甲乙皮带→煤仓间转运站→5#甲乙皮带→原煤斗（见附件：1、输煤系统运行流程图）。
本期输煤皮带机及附属设备包括带式输送机10台（带式输送机参数见附件:3、带式输送机参数图），刮水器1套、入炉煤机械采样装置2套，带式除铁器6套，电子皮带秤及链码校验装置各2套，活化给煤机1台，电动三通4件，缓冲锁气器12台，双联给煤机1台，落煤管40t等设备。
二、编制依据1.1##设计研究院图纸等1.2各设备厂家安装图纸及产品说明书1.3《公司起重机械主要技术性能汇编》1.4《ISO-14000环境管理体系文件》1.5《##2×330MW热电机组扩建工程A标段施工组织总设计》1.6《电力建设安全健康与环境管理工作规定》1.7《钢结构工程施工质量验收规范》（GB50205-2001）1.8《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20021.9《火力发电工程建设标准强制性条文执行表格》锅炉分册1.10《钢结构高强螺栓连接的设计、施工及验收规程》（JGJ82-91）1.11《电力建设施工技术规范》（第2部分锅炉机组）(DL 5190.2-2012)1.12《电力建设施工质量验收及评价规程》第二部分（锅炉机组篇）DL/T 5210.2-2009三、施工准备1．劳力组织：安装工：20人起重工：2人电焊工：10人质检员：1人安全员：1 人施工员：1人技术员：1人2．施工进度：准备工作： 09月01日输煤设备安装： 10月20日胶带敷设、胶接： 10月28日输煤设备分部调试： 11月01日输煤系统联合调试： 11月04日3．主要机械：3.1 25t汽车吊 1辆设备倒运、吊装3.2 30t拖车 1辆设备运输4．主要工器具及量具准备：4.1主要测量器具4.2主要工器具5．施工前具备的条件5.1 施工场地清理干净，工机具准备齐全。

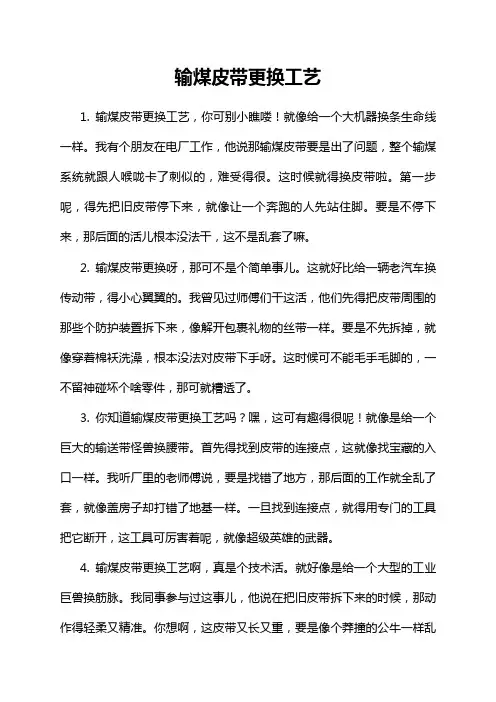

输煤皮带更换工艺1. 输煤皮带更换工艺，你可别小瞧喽！就像给一个大机器换条生命线一样。
我有个朋友在电厂工作，他说那输煤皮带要是出了问题，整个输煤系统就跟人喉咙卡了刺似的，难受得很。
这时候就得换皮带啦。
第一步呢，得先把旧皮带停下来，就像让一个奔跑的人先站住脚。
要是不停下来，那后面的活儿根本没法干，这不是乱套了嘛。
2. 输煤皮带更换呀，那可不是个简单事儿。
这就好比给一辆老汽车换传动带，得小心翼翼的。
我曾见过师傅们干这活，他们先得把皮带周围的那些个防护装置拆下来，像解开包裹礼物的丝带一样。
要是不先拆掉，就像穿着棉袄洗澡，根本没法对皮带下手呀。
这时候可不能毛手毛脚的，一不留神碰坏个啥零件，那可就糟透了。
3. 你知道输煤皮带更换工艺吗？嘿，这可有趣得很呢！就像是给一个巨大的输送带怪兽换腰带。
首先得找到皮带的连接点，这就像找宝藏的入口一样。
我听厂里的老师傅说，要是找错了地方，那后面的工作就全乱了套，就像盖房子却打错了地基一样。
一旦找到连接点，就得用专门的工具把它断开，这工具可厉害着呢，就像超级英雄的武器。
4. 输煤皮带更换工艺啊，真是个技术活。
就好像是给一个大型的工业巨兽换筋脉。
我同事参与过这事儿，他说在把旧皮带拆下来的时候，那动作得轻柔又精准。
你想啊，这皮带又长又重，要是像个莽撞的公牛一样乱扯，那周围的设备不得被撞得七零八落呀。
得像拆一件珍贵的古董一样，一块一块地把旧皮带移除掉。
5. 输煤皮带的更换工艺，你想过有多复杂吗？这简直就像是给一个超级复杂的玩具重新组装关键部件。
我在现场看过，当旧皮带移除之后，要对皮带轮进行检查，就像医生给病人做检查一样。
要是皮带轮有磨损或者故障，那新皮带装上去也用不了多久。
这时候就得把问题解决好，不然就是在做无用功，多让人沮丧啊。
6. 输煤皮带更换，可真是门大学问。
就如同给一个古老的城堡修复吊桥的绳索。
新皮带要准备好，这新皮带的质量就像士兵的武器一样重要。
我和一个负责采购的人聊过，他说要是买到劣质的皮带，那就像上战场带了把破剑，根本经不住考验。
目录1 适用范围2 编制依据3 工程概况及主要工程量4 作业人员资格和要求5 主要施工机具、工器具配备6 施工准备7 作业程序8 施工技术措施及工艺要求9 工序交接及成品保护10 安全文明施工11 技术记录12 附录1．适用范围本作业指导书适用于xxxx工程我公司施工的输煤皮带机以及转运站设备的安装及试运。
2．编制依据2.1设备厂提供的输煤皮带机图纸、说明书2.2设计院输煤专业图纸2.3《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-952.4《火电施工质量检验及评定标准》（锅炉篇）1996年版2.5《电力建设安全工作规程》（火力发电厂部分）DL5009.1-922.6《电力建设及验收技术规范》(火力发电厂焊接篇)DL5007-923．工程概况及工程量国电沈阳热电厂新建工程规模为2×330MW煤粉锅炉机组，规划容量为4×330MW煤粉锅炉机组，运煤系统按规划容量4×330MW机组设计，本期按2×330MW机组建设一套运煤系统，同时为下期留出扩建接口。
本工程运煤系统设计范围：从翻车机卸煤装置至锅炉煤仓之间的全部工艺系统，包括卸煤、储煤及运输、筛分及破碎、除铁、入厂、入炉煤取样计量，直至将燃煤送入锅炉原煤斗。
带式输送机带式输送机C-3A、B带式输送机带式输送机C-5A带式输送机梨式卸料器煤仓间原煤斗4．作业人员的资格要求4.1安装人员必须经过输煤皮带机安装培训，熟悉皮带机工作原理，安装程序。
4.2安装人员身体健康，经技能培训合格，且须经三级安全教育考试合格。
4.3电工、起重工、电焊工须持证上岗。
5．主要施工机具及工、器具配备5.1施工用机械及工具应经检测确认其性能良好；测量用工、器具应经校验，合格且在有效使用期限内。
5.2施工机具及主要工、器具如下：6.1主要材料设备准备：设备到货能够满足安装要求，施工中所用材料已备齐，并有材料质量证明书。
6.2技术准备6.2.1安装所需的图纸、资料齐全、图纸会审结束。
皮带输送机安装施工方案施工方案项目名称：皮带输送机安装施工方案目录：1.编制依据2.设备概况3.作业前的准备和必备条件4.参加施工人员的资格和要求5.作业所需工器具、仪器、仪表的规格和准确度6.作业程序、方法、内容与工作标准7.“见证点”设置8.人员分工权限9.作业环境要求10.作业安全措施和要求11.危害辨识、风险评价和风险控制对策1.编制依据：1.1 号带式输送机布置图2.2 号带式输送机布置图3.3 号带式输送机布置图4.4 号带式输送机布置图5.6 号带式输送机布置图6.7 号带式输送机布置图7.8 号带式输送机布置图8.10 号带式输送机布置图9.11 号带式输送机布置图10.《电力施工安全规程规范》11.《机械设备安装工程施工及验收规范》12.《电力建设安全文明施工与健康环境管理》2.设备概况：本工程为输煤带式输送机安装工程，共有15台带式输送机，其中4#、6#、7#、8#、10#、11#送机为双路布置，1#、2#、3#带式输送机为单路布置，总长度为990.890米。
最长带式输送机为3#，总长251.926米；最短带式输送机为11#，长为11.450米。
皮带宽度均为1200㎜。
3.作业前的准备和必备条件：技术员负责施工作业方案的编制，并进行施工前交底准备工作。
4.参加施工人员的资格和要求：所有参加施工的人员必须具备相应的资格和证书。
5.作业所需工器具、仪器、仪表的规格和准确度：所有工器具、仪器、仪表必须符合规格和准确度要求。
6.作业程序、方法、内容与工作标准：施工作业必须按照程序、方法、内容和工作标准进行。
7.“见证点”设置：在作业活动中必须设置“见证点”。
8.人员分工权限：在作业活动中必须明确人员分工权限。
9.作业环境要求：作业环境必须符合要求。
10.作业安全措施和要求：施工作业必须遵守安全措施和要求。
11.危害辨识、风险评价和风险控制对策：必须进行危害辨识、风险评价和风险控制对策。
本工程为某电厂输煤系统皮带机安装工程，主要内容包括皮带机本体安装、输送皮带安装、驱动装置安装、张紧装置安装、电气控制系统安装等。
施工地点位于电厂输煤栈桥内，工期为30天。
二、施工准备1. 技术准备（1）熟悉工程图纸，掌握皮带机技术参数和安装要求；（2）了解施工现场环境，制定施工方案；（3）组织施工人员进行技术培训，确保施工人员掌握安装技术。
2. 材料准备（1）皮带机本体、输送皮带、驱动装置、张紧装置、电气控制系统等设备；（2）安装工具、紧固件、润滑油脂等。
3. 人员准备（1）组织施工队伍，明确各工种人员职责；（2）安排施工人员参加技术培训，提高施工技能。
三、施工工艺1. 皮带机本体安装（1）在基础上划出皮带机安装位置，确保水平度；（2）将皮带机本体放置在基础上，调整水平度；（3）安装皮带机底座，确保稳固；（4）连接皮带机本体与底座，检查连接是否牢固。
2. 输送皮带安装（1）检查输送皮带质量，确保无破损、变形；（2）将输送皮带套在皮带机滚筒上，调整松紧度；（3）连接输送皮带两端，确保连接牢固；（4）调整输送皮带张力，确保运行平稳。
3. 驱动装置安装（1）检查驱动装置质量，确保无损坏；（2）将驱动装置安装于皮带机本体上，确保稳固；（3）连接驱动装置与电机，确保连接牢固；（4）检查驱动装置运行是否正常。
4. 张紧装置安装（1）检查张紧装置质量，确保无损坏；（2）将张紧装置安装于皮带机本体上，确保稳固；（3）调整张紧装置松紧度，确保皮带运行平稳；（4）检查张紧装置运行是否正常。
5. 电气控制系统安装（1）检查电气控制系统质量，确保无损坏；（2）按照设计要求，将电气控制系统安装于皮带机本体上；（3）连接电气控制系统与驱动装置、张紧装置等，确保连接牢固；（4）进行电气控制系统调试，确保运行正常。
四、质量控制1. 严格遵循国家相关标准和规范，确保工程质量；2. 加强施工过程中的质量控制，确保各环节符合要求；3. 对安装好的设备进行检查，确保运行正常；4. 做好施工记录，为后续维护提供依据。
施工技术措施文件编号：H0200-JG-SJ-001项目名称：输煤皮带输送机安装施工技术措施施工单位：日期：版次：目录1工程概况 (2)1.1 工程概况 (2)1.2 工程量和工期 (2)2编制依据 (2)3作业前的条件和准备 (3)3.1技术准备 (3)3.2设备检查 (3)3.3作业人员 (3)3.4作业工机具 (4)3.5材料和设备 (4)3.6安全器具 (5)3.7工序交接 (5)4作业程序、方法 (5)5经济技术分析 (7)6质量通病预防和质量控制点的设置 (7)6.1 质量目标及保证措施 (7)6.2质量通病及预防措施 (7)6.3作业过程中质量控制点的设置 (8)6.4质量标准及要求 (9)7作业的安全要求和环境条件 (9)8作业的安全要求和环境条件 (10)9附录 (12)输煤皮带输送机安装施工技术措施1工程概况及工程量1.1工程概况主要技术参数：序号名称型号规格安装位置数量生产厂家1 C8A/B带式输送机B=1400mm Lh=169mQ=1500t/h a=0°煤仓间 2 焦作鑫恒2 犁煤器B=1400mm 煤仓间22 象山光明1.2工程量及工期1.2.1主要设备安装工程量序号名称台数生产厂家备注1 C8A/B带式输送机2 焦作鑫恒2 犁煤器22 象山光明输煤皮带输送机安装工期为45天，犁煤器的安装工期为20天，并必须满足施工进度网络计划的要求。
2 编制依据序号资料名称编号备注1 电力建设施工及验收技术规范（锅炉机组篇）DL/T5047-95 1.1.112 《火电施工质量检验及评定标准》锅炉篇1996年版3《电力建设安全工作规程》DL-5009.1-2002 强制性条文4 《职业安全卫生和环境管理体系程序文件》河北省电力建设第一工程公司5 皮带输送机安装图F061S-M01026 皮带输送机安装说明书（厂家资料）3.1技术准备输煤设备安装前，首先进行图纸会检，根据施工图纸确定施工方案，进行施工技术交底。
目录1.工程概况 (1)2.编制依据 (1)3.适用范围 (1)4.作业前必须具备的条件和应作的准备 (1)5.参加作业人员资格及要求 (1)6.作业所需机械及施工机具和测量工具 (2)7.作业程序及内容 (2)8.胶带机安装技术要求和质量标准 (3)9. 作业活动中人员的职责分工和权限 (5)10. 安全文明施工措施 (6)11.环境保护措施 (7)12.强制性条文的执行计划和措施 (7)1.工程概况辽宁大唐国际阜新煤制气项目建厂位置于阜新市新邱区长营子镇规划煤化工产业区内，具体位置在新邱露天煤矿东侧、大岗岗村南侧，厂址紧邻阜新市外环。
大唐阜新煤制天然气项目输煤系统II标段主要工程量包括C9栈桥、C20栈桥、C21栈桥、C22栈桥、碎煤机室、推煤机库、C21驱动间。
配备8台胶带输送机，分别是C9、C20、C21、C22。
2.编制依据2.1施工设计图纸2.2胶带机厂家图2.3《电力建设施工及验收技术规范》（锅炉机组）DL/T5047-952.4《电力建设施工质量验收及评价规程》第二部分（锅炉机组）DL/T5210.2-20092.5《电力建设标准强制性条文》电力工程部分2006版2.6《电力建设安全工作规程》第一部分(火电发电厂)DL/T5009.1-20022.7《运输胶带接头粘接工艺》3.适用范围本施工作业指导书适用于大唐阜新煤制天然气项目输煤系统II标段胶带输送机安装。
4.作业前必须具备的条件和应作的准备4.1设备到货，图纸齐全。
4.2施工图纸会审完毕。
4.3厂家技术人员到场进行安装技术交底。
4.4安装施工人员进场并进行安全教育培训。
4.5材料齐全，工器具满足安装要求。
4.6机械力能满足施工要求。
4.7基础施工完验线合格移交安装。
4.8安装组合场地及平台的准备。
5.参加作业人员资格及要求5.1施工人员配备表：施工班组：钳工组、铆工组、焊工组、电工组、管工组共需要70人6.作业所需机械及施工机具和测量工具7.作业程序及内容7.1作业程序流程图施工准备——基础检查划线验收——设备运输——尾架安装——中间机架安装——机头安装——托辊组安装——驱动架及驱动滚筒安装——皮带铺设——液压张紧装置安装——驱动装置安装——皮带张紧——试运、移交。
皮带输煤机安装方案
1、清点、编号及搬运
按厂家设备到货清单进行清点，然后按安装顺序进行编号。
搬运时尽量将设备存放在安装位置附近。
2、设备检查、清洗、间隙调整
2.1设备外观检查：检查有无变形、裂纹、严重锈蚀、加工错误、焊缝漏焊等缺陷
2.2金属构架的长、宽、高的尺寸偏差不大于10mm，弯曲不大于1/1000，全厂不大于10mm。
2.3托辊表面应光滑无飞刺，轴承应有润滑脂，转动应灵活。
2.4胶带的规格（厚度、宽度、帆布层数和覆盖胶厚度等）应符合设计规定，胶面无硬化和龟裂等变质现象。
2.5解体检查：（厂家不允许进行解体检查的设备，在现场不进行解体检查。
）对减速机等设备要进行解体检查。
用压铅丝法检查齿侧、齿顶间隙，涂色法检查齿面啮合情况。
滚动轴承使用压铅丝法检查轴承间隙。
2.6滚柱逆止器检查后，调整好动静部件的径向间隙。
3、基础划线
3.1预埋件与预留孔的位置和标高应符合设计并经检查验收合格。
3.2基础划线采用经校验合格的经纬仪、水平仪及钢卷尺配合。
用经纬仪打出纵向中心线的点，然后用钢卷尺找出支腿的位置。
头、尾部及平段标高点用水平仪打出，倾斜段标高可用经纬仪打出。
3.3先放出胶带机纵向中心线，然后放出头部及尾部中心线，再放出减速机中心线。
3.4胶带机在放线时，要注意两台胶带机衔接，当土建施工位置偏差大时，要进行调整。
3.5在测量各基础标高时，要对每个基础标高作出详细记录，然后根据记录配制出垫板，以调整支腿高度。
4、皮带输煤机安装
4.1施工程序流程图
设备清点 设备搬运存放
基础划线 垫铁配制 中间架安装 中间质量检查 头、尾部支架滚筒安装 胶带铺设及粘接 托滚架及托滚安装 落煤管安装 逆止器安装 驱动装置安装 导料槽安装 梨式卸料器安装 拉紧装置安装 清扫器安装 质量检查验收
施工准备
4.2构架安装
(1)胶带机安装时先安装中间架，然后安装头部及尾部，然后铺设胶带，最后安装附件。
(2)构架安装时首先组合第一组中间架，然后利用放出的纵向中心线，确定中间架的左右位置，用在支腿基础上划出的十字线确定支腿的位置。
然后调整构架标高，并测量构架对角线及构架纵梁间水平度及标高。
测量并调整后，紧固连接螺栓并做临时点焊。
第一组中间架调整完后，即可按顺序组装以下各中间架。
以后各中间架可待全部组合完后统一进行调整，最后进行焊接。
并安装托滚架及上下托滚。
(3)构架安装应符合下列要求：
a）每节构架中心与设计中心偏差不大于3mm；
b）标高偏差±10mm；
c）横向水平度偏差不大于3mm；
d）纵向起伏平面度偏差不大于10mm。
4.3滚筒及拉紧装置安装
(1)中间架安装后可同时安装头部及尾部滚筒。
安装时要保持纵向中心线一致，横向中心线与纵向中心线垂直，可采用拉钢丝的方法。
(2)减速机及电动机安装时，以驱动滚筒为基准采用百分表法找正。
(3)滚筒安装应符合下列要求：
a）轴线必须与胶带相垂直；
b）纵横向位置偏差不大于5mm；
c）水平度偏差不大于0.5mm；
d）标高偏差±10mm。
(4)拉紧装置应符合下列要求：
a）尾部拉紧装置应工作灵活，滑动面及丝械均应平直并涂油保护；
b）垂直拉紧装置的滑道应平行，升降应顺利灵活；
c）配重块安放应牢靠，配重量一般按设计量的2/3装设，上煤时若有打滑现象再行增加；
(5)托辊安装应符合下列要求：
a）托辊支架应与构架连接牢固，螺栓应在长孔中间并应有方斜垫；
b）相邻的托辊高低差不大于2mm；
c）托辊应牢固地嵌入支架槽内；
4.4胶带铺设
(1)胶带铺设采用卷扬机作为拖拉机械。
(2)粘结胶带及其它附件安装
a）将落料斗处托辊组两边滚柱取下，在合适的地方取2-3组托辊组作为粘结平台。
b）将垂直拉紧装置装到位，并使其处于拉紧幅度为最小的位置。
c）展放胶带，并用皮带卡夹紧皮带(留出结头长度)，用葫芦拉紧皮带。
d）按规定粘接方式粘结皮带头，压紧达到强度后松葫芦。
(3)胶带铺设应符合下列要求：
a）准确核实胶带的截断长度，使胶带胶接后拉紧装置有不少于3/4的拉紧行程；
b）覆盖胶胶厚的一面应为工作面；
c）胶接口的工作面应顺着胶带的前进方向，两个接头间的胶带长度应不小于主动滚筒直径的6倍。
(4)胶接试验的胶接头总的扯断力不应低于原胶带总扯断力的80%。
(5)胶接口可割成直口或斜口（一般为45度左右）。
(6)胶接头合口时必须对正。
(7)胶接头处厚度应均匀，并不得有气孔、凸起和裂纹。
(8)胶接头表面接缝处应覆盖一层涂胶的细帆布。
