钢筋锚固长度

钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度,以彼构件的完整边线起算.如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等. “锚固长度”应成为钢筋工的第一概念.锚固长度是图集中的固定值.在平法各本图集中均有列表.锚固长度在101-1.3.4图集中总分两种：非抗震与抗震,内容是不同的.选择锚固长度的前提条件是混凝土强度等级与抗震等级,然后参照钢筋种类决定.在任何情况下,锚固长度不得小于250mm.非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁,圈梁悬挑梁和基础梁另有规定.当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时,可向内或向外侧弯12d 直角钩.当柱墙插筋的竖直锚固长度小于规定值时,需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩.框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩.纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件,再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算.在任何情况下搭接长度不得小于300mm.搭接长度与搭接位置是两个概念,不可混为一谈,各类构件各有具体要求.受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别.保护层厚度在图纸的结构说明页中均有详细规定.一般情况下,无垫层基础是70mm；有垫层基础是35mm,柱是30mm,梁是25mm,板是20mm,薄板是15mm,图纸中均有具体规定.保护层问题：通常,钢筋工在绑扎大梁时,在梁下部纵筋之下,必须要垫好保护层,合理的保护层材料是混凝土垫块或塑料卡,用大块石子垫也是常有的事,上级允许时,可用25mm的钢筋头垂直垫在主筋下,最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面.圈梁的保护层,一般应由混凝土工随打随垫,因为木工在支模时在圈梁钢筋上行走,事先垫了保护层更加容易跺倒箍筋.板的保护层是最不容易保证的,如果按照合理的混凝土施工规程,钢筋工应当事先把板的钢筋保护层用混凝土垫块或塑料卡垫好,但是,各个工地不一定都是规范的,好多工地,混凝土工以及其它各个工种的人员都在已经绑扎好的钢筋上踩踏,这时,钢筋工完全有理由不给垫保护层,因为保护层垫起之后,更容易使绑扎好的钢筋网被踩得乱七八糟,不好修正,这时应由混凝土工随打随垫才对.架立筋以前的架立筋与现在的架立筋,其意义已经发生了根本的改变.以前的架立筋是指梁的上部纵筋,现在的架立筋是指梁的上部中间连接负弯矩筋的连接筋,在复合箍筋的内上角处,其非抗震搭接长度为150mm.主筋主筋以前是指梁的下部纵筋,板的下部纵筋,柱的立筋,楼梯板的下部纵筋,主筋的名称已经过时,内容已经变得含糊不清,今已减少了这样的称呼.弯起筋自从推广平法以来,弯起筋已经很少采用,但在个别的设计中依然可见,其要点是弯起角度,斜长的计算和减延伸率.腰筋腰筋包括两种,构造腰筋和抗扭腰筋,不同点是作用不一样,构造腰筋用G打头,抗扭腰筋用N打头,构造腰筋的锚固长度为15d,抗扭腰筋的锚固长度与下部纵筋相同.腰筋位置的计算,是以该梁所含板的下皮到梁的下部第一排纵筋之间均分间距,而不是按梁的上下纵筋之间来分或按梁高来分.负弯矩筋一般框架梁端部负弯矩筋的锚固长度为：0.4laE加15d直角钩.负弯矩筋位于第一排的取1/3净跨度ln,位于第二排的取1/4净跨度ln,但是其值要取左右两个跨度值之大的应用,这是理解负弯矩筋的关键点.梁下部纵筋框架梁下部纵筋,即以前所指的主筋,是钢筋作用的重点,其锚固长度是0.4laE 加15d直角钩,非框架梁的下部纵筋的锚固长度是12d,满足12d可不做弯钩.下一篇：从另一视角浅析“平法”2箍筋箍筋计算应以内皮尺寸为准,这样不易出错.箍筋的弯钩角度和弯钩长度分抗震与非抗震,框架与非框架.非抗震又非框架的梁柱箍筋,可以执行以前的现定,钩长按直径6；8；10分别取50mm；60mm；70mm,可不做135度角,即可以做成90度弯钩.这一说法有待探讨.框架和抗震用的梁柱箍筋必须执行平法,必须做成135度的弯钩.框架和抗震用的梁柱箍筋,其钩长为10d与75mm中之大值.即如箍筋直径为6mm,钩长为75mm,直径为8mm钩长为80mm,直径为10m...查看详情箍筋箍筋计算应以内皮尺寸为准,这样不易出错.箍筋的弯钩角度和弯钩长度分抗震与非抗震,框架与非框架.非抗震又非框架的梁柱箍筋,可以执行以前的现定,钩长按直径6；8；10分别取50mm；60mm；70mm,可不做135度角,即可以做成90度弯钩.这一说法有待探讨.框架和抗震用的梁柱箍筋必须执行平法,必须做成135度的弯钩.框架和抗震用的梁柱箍筋,其钩长为10d与75mm中之大值.即如箍筋直径为6mm,钩长为75mm,直径为8mm钩长为80mm,直径为10mm,钩长为100mm,依此类推.箍筋按内皮尺寸下料时应加延伸率,加3d较准.复合箍筋复合箍筋分重叠复合与大小复合,现在要求大箍套小箍,不提倡重叠复合,但是,重叠复合也有其应用的场合与好处.按内皮尺寸,首先减去下角主筋的两个半径,再除以主筋之间的空数之后再乘以所要箍住主筋的空数,最后再加上主筋的两个半径.注意空数的空是多音字,在此所用的是4声是空格的空,不是1声空间的空,是段的意思.箍筋加密在框架及有抗震要求的梁柱中,凡在受拉纵筋绑扎搭接范围内的箍筋应加密.在框架柱中,在底层的基础顶面及嵌固部位之上的柱净高度的下1/3内须加密,在除底层下部外,底层上部和以上各层的柱净高度的1/6内及不小于500mm的范围内的箍筋要加密. 框架柱箍筋在穿越各梁板中均要加密.在梁中,箍筋加密区位于受剪力最大处,在梁端支座里皮50mm处起往梁中间方向算.在框架梁中,分抗震强度等级一级和二至四年级来决定箍筋加密区的范围,分2倍梁高和1.5倍梁高两个数值,最小不得小于500mm.在主次梁交处的主梁上,有附加箍筋也需加密,单侧加密区的计算从距次梁边的50mm处算起,一个次梁宽度加上一个主次梁底皮的高差.其加密值为箍筋直径的8d,且不大于100mm. 吊筋吊筋的全高度应设置到主梁的最下层纵筋处或者二排纵筋处.吊筋的上平直部分的长度为其直径的20d.吊筋的下平直部分的长度为次梁宽加两个50mm.吊筋的斜长按梁高,当梁高小于800时为45度角,当梁高等于或大于800时为60度角.45度角时,用其直角边乘以根号2,即乘以1.414系数,当为60度角时,用其直角长边乘以1.155系数钢筋的锚固是指钢筋被包裹在混凝土中,目的是使两者能共同工作以承担各种应力.在工程中常用“钢筋的锚固长度”一词,钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度,包括直线及弯折部分.长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度,包括直线及弯折部分.根据混凝土结构设计规范GB50010-2002的规定：在混凝土中受拉钢筋的锚固长度L=a×f1/f2×d.式中:f1为钢筋的抗拉设计强度；f2为混凝土的抗拉设计强度；a为钢筋外形系数,光面钢筋取0.16,带肋钢筋取0.14；d为钢筋的公称直径.另外,当钢筋为HRB335级和HRB400级其直径大于25mm时,锚固长度应再乘1.1的修正系数.在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四年级时系数为1.0.混凝土中受压钢筋的锚固长度为受拉钢筋锚固长度的0.7倍.以上是钢筋锚固长度的计算方法,在施工图中的设计说明部分,一般都有对钢筋锚固长度的要求,可以根据图中的要求进行检查.钢筋锚固长度规范在混凝土结构基本理论中,受混凝土的极限应变值的限制,强度过高的钢筋发挥不出其全部作用这正是混凝土设计规范和施工规范不设Ⅳ级钢筋的理论依据.所以,即便是Ⅳ级钢筋,其强度设计值也只能取到360N/mm2与Ⅲ级钢筋相同,且当用于轴心受拉和小偏心受拉构件时只能按300N/mm2取用.因此,高于Ⅲ级的钢筋的锚固长度取值按Ⅲ级钢筋即可.还有,Ⅳ级钢筋的塑性性能和可焊性比新Ⅲ级钢筋差,用在普通混凝土结构中并不合适,也不经济.顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各不相同.参看03G101－1第37、38页一、角柱角柱顶层纵筋长度：一、内筋a、内侧钢筋锚固长度为：弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层二、外筋b、外侧钢筋锚固长度为外侧钢筋锚固长度＝Max{1.5Lae,梁高－保护层＋柱宽－保护}地柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d保证65%伸入梁内柱顶部第二层：≧梁高－保护层＋柱宽－保护层注意：在GGJV8.1中,内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae,梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑的呢边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae注意：在GGJV8.1中,内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层外侧钢筋锚固长度＝Max{1.5Lae,梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么中柱顶层钢筋锚固值是如何考虑的呢中柱顶层纵筋的锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层。

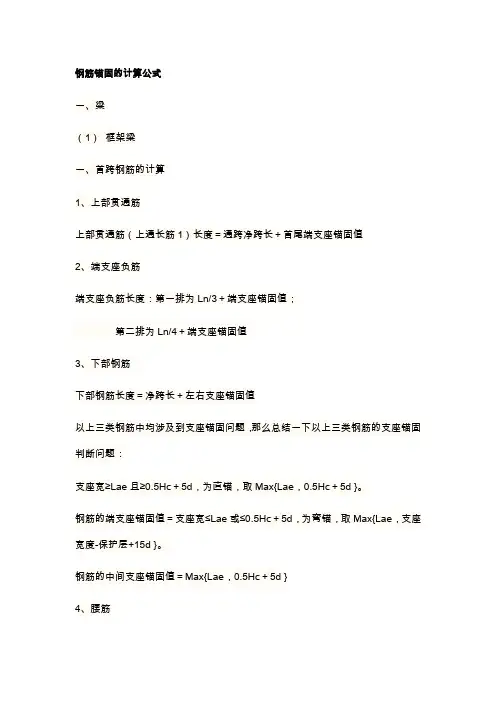

钢筋锚固的计算公式一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

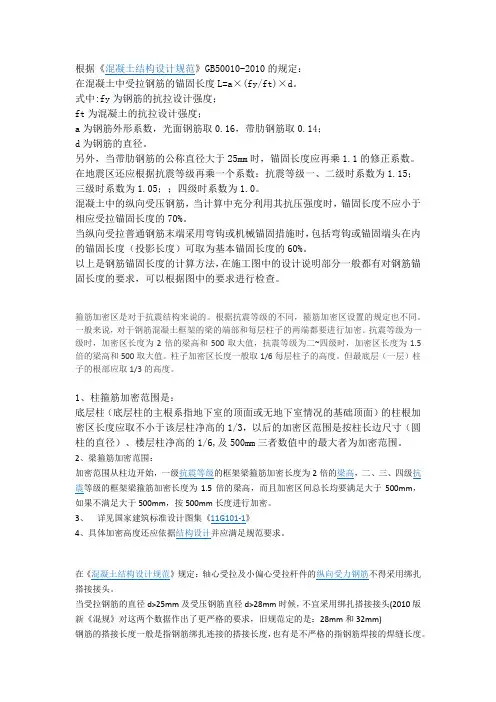

根据《混凝土结构设计规范》GB50010-2010的规定：在混凝土中受拉钢筋的锚固长度L=a×(fy/ft)×d。

式中:fy为钢筋的抗拉设计强度；ft为混凝土的抗拉设计强度；a为钢筋外形系数，光面钢筋取0.16，带肋钢筋取0.14；d为钢筋的直径。

另外，当带肋钢筋的公称直径大于25mm时，锚固长度应再乘1.1的修正系数。

在地震区还应根据抗震等级再乘一个系数：抗震等级一、二级时系数为1.15；三级时系数为1.05；；四级时系数为1.0。

混凝土中的纵向受压钢筋，当计算中充分利用其抗压强度时，锚固长度不应小于相应受拉锚固长度的70%。

当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度的60%。

以上是钢筋锚固长度的计算方法，在施工图中的设计说明部分一般都有对钢筋锚固长度的要求，可以根据图中的要求进行检查。

箍筋加密区是对于抗震结构来说的。

根据抗震等级的不同，箍筋加密区设置的规定也不同。

一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。

抗震等级为一级时，加密区长度为2倍的梁高和500取大值，抗震等级为二~四级时，加密区长度为1.5倍的梁高和500取大值。

柱子加密区长度一般取1/6每层柱子的高度。

但最底层（一层）柱子的根部应取1/3的高度。

1、柱箍筋加密范围是：底层柱（底层柱的主根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。

2、梁箍筋加密范围：加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。

3、详见国家建筑标准设计图集《11G101-1》4、具体加密高度还应依据结构设计并应满足规范要求。

钢筋的锚固长度 The manuscript was revised on the evening of 2021钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。

如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。

“锚固长度”应成为钢筋工的第一概念。

锚固长度是图集中的固定值。

在《平法》各本图集中均有列表。

锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。

选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。

在任何情况下，锚固长度不得小于250mm。

非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。

当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。

当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。

框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为加15d直角钩。

纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。

在任何情况下搭接长度不得小于300mm。

搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。

受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。

保护层厚度在图纸的结构说明页中均有详细规定。

一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。

保护层问题：通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。
