煤气净化工艺工艺流程及主要设备煤气净化设施1概述煤气净化车间生产规模按2×65 孔5.5m 捣固焦炉焦炉年产130万t 干全焦配套设计。
焦炉煤气处理量为75300m3/h（标况）。
煤气净化车间由冷凝鼓风工段、脱硫工段、硫铵工段（含蒸氨系统）、终冷洗涤及粗苯蒸馏工段、油库及其相关的生产辅助设施组成。
2设计原则对煤气净化车间本着经济、实用、可靠的原则，在满足国家环保、职业卫生与安全、能源等法规要求的前提下，尽量简化工艺流程，并合理配备工艺装备，以节省投资和工厂用地。
3设计基础数据a)煤气量基础数据焦炉装煤量（干基）：206.98t/h煤气产量：340Nm3/t(干煤)b) 煤气净化指标表1 煤气净化指标表序号指标名称单位净化前指标净化后指标1 NH3g/m36～8 ≤0.052 H2S g/m35～7 ≤0.23 苯g/m324～40 ≤４4 焦油g/m3≤0.025 萘g/m3≤0.34原材料及产品指标4.1焦油——符合YB／T5075-2010 2号指标序号指标名称质量指标1 密度(20℃)，g/cm3 1.13～1.222 甲苯不溶物(无水基)，% ≤９3 灰分，% ≤0.134 水分，% ≤4.05 粘度(E80) ≤4.26 萘含量（无水基），% ≥7.0（不作考核指标）4.2硫酸铵—符合GB535-1995一级品序号指标名称质量指标1 氮N含量（以干基计），% ≥212 含水，% ≤0.33 游离酸含量，% ≤0.054.3粗苯—符合YB／T5022-1993序号指标名称质量指标（溶剂用）1 密度(20℃)，g/ml ≤0.9002 75℃前馏出量（重）,% ≤３3 180℃前馏出量(重),% ≥91％室温(18～25℃)下目测无可见的不4 水分：溶解的水4.4洗油指标序号指标名称指标1 密度(20℃)，g/ml 1.03～～1.062 馏程（大气压760mmHg）,%序号指标名称指标230℃前馏出量（容），% ≥3.0300℃前馏出量（容），% ≥90.03 酚含量（容），% ≤0.54 萘含量（重），% ≤８5 水分≤1.06 粘度（E25）≤2.07 15℃结晶物无4.5浓硫酸指标——符合GB/T534-2002序号指标名称质量指标1 硫酸（H2SO4）含量，% ≥92.5（Wt）2 灰分,% ≤0.03（Wt）2 铁（Fe）含量，% ≤0.01（Wt）3 砷(As) 含量，% ≤0.005 （Wt）4 汞（Hg）含量，% ≤0.01（Wt）5 铅（Pb）含量，5 ≤0.02（Wt）6 透明度,mm 50 （Wt）7 色度,ml ≤2.0 ml（Wt）4.6氢氧化钠指标（符合GB/T11199-2006）序号指标名称质量指标1 氢氧化钠（NaOH）,%≥302 碳酸钠（Na2CO3）含量,%≤0.4%3 氯化钠（NaCl）含量，%≤0.044 三氧化二铁（Fe2O3）含量，%≤0.005煤气净化车间对荒煤气的初步冷却采用三段冷却工艺，并在煤气鼓风机前设置蜂窝式电捕焦油器脱除煤气中的焦油雾；随后煤气脱硫采用以PDS为催化剂的湿式催化氧化法脱硫工艺; 煤气脱氨采用喷淋式饱和器法生产硫铵工艺；煤气脱苯采用焦油洗油洗苯工艺，富油脱苯采用管式炉加热及带萘油侧线的单塔生产粗苯工艺。

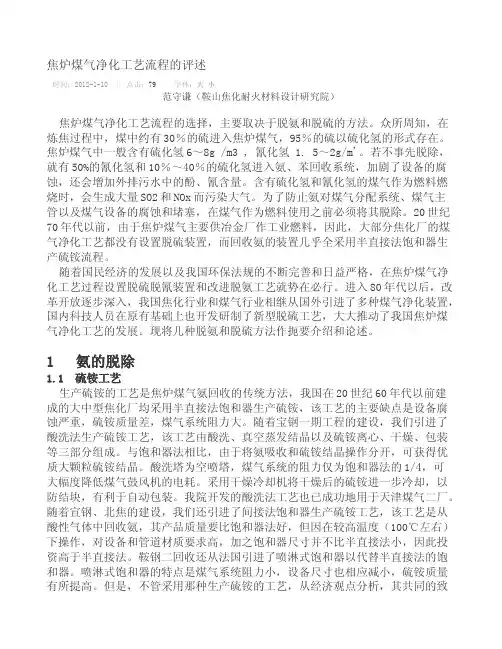

焦炉煤气净化工艺流程的评述时间：2012-1-10 | 点击：79 | 字体：大小范守谦（鞍山焦化耐火材料设计研究院）焦炉煤气净化工艺流程的选择，主要取决于脱氨和脱硫的方法。
众所周知，在炼焦过程中，煤中约有30％的硫进入焦炉煤气，95％的硫以硫化氢的形式存在。
焦炉煤气中一般含有硫化氢6～8g /m3 , 氰化氢 1. 5～2g/m'。
若不事先脱除，就有50%的氰化氢和10％～40％的硫化氢进入氨、苯回收系统，加剧了设备的腐蚀，还会增加外排污水中的酚、氰含量。
含有硫化氢和氰化氢的煤气作为燃料燃烧时，会生成大量SO2和NOx而污染大气。
为了防止氨对煤气分配系统、煤气主管以及煤气设备的腐蚀和堵塞，在煤气作为燃料使用之前必须将其脱除。
20世纪70年代以前，由于焦炉煤气主要供冶金厂作工业燃料，因此，大部分焦化厂的煤气净化工艺都没有设置脱硫装置，而回收氨的装置几乎全采用半直接法饱和器生产硫铵流程。
随着国民经济的发展以及我国环保法规的不断完善和日益严格，在焦炉煤气净化工艺过程设置脱硫脱氰装置和改进脱氨工艺就势在必行。
进入80年代以后，改革开放逐步深入，我国焦化行业和煤气行业相继从国外引进了多种煤气净化装置，国内科技人员在原有基础上也开发研制了新型脱硫工艺，大大推动了我国焦炉煤气净化工艺的发展。
现将几种脱氨和脱硫方法作扼要介绍和论述。
1 氨的脱除1.1 硫铵工艺生产硫铵的工艺是焦炉煤气氨回收的传统方法，我国在20世纪60年代以前建成的大中型焦化厂均采用半直接法饱和器生产硫铵，该工艺的主要缺点是设备腐蚀严重，硫铵质量差，煤气系统阻力大。
随着宝钢一期工程的建设，我们引进了酸洗法生产硫铵工艺，该工艺由酸洗、真空蒸发结晶以及硫铵离心、干燥、包装等三部分组成。
与饱和器法相比，由于将氨吸收和硫铵结晶操作分开，可获得优质大颗粒硫铵结晶。
酸洗塔为空喷塔，煤气系统的阻力仅为饱和器法的1/4，可大幅度降低煤气鼓风机的电耗。
