理论力学(静力学) ·平时作业2019秋华南理工大学网络教育答案

考核人数______ 考核班次_______________ 任课教员_________ 出题教员签名________ 任课教研室主任签名_______日期_______ 队别__________ 教学班次___________ 学号___________ 姓名____________…………………………密………………………………封………………………………线………………………………………建筑力学平时作业解答1.解：1.去掉二元体C 、E 后，可得结构图如b 图所示： AB 与BD 由一个B 绞相连，是几何变体系 2. 原结构是几何可变体系 2.解：1.从地基上叠加二元体ABCD ，可得结构体如如b 图所示，是几何不变体系 2.增加链杆1，是多余约束3.原结构是几何束不变有多余约的体系 3..解：1.AB 杆 Mab=0 Mba=1kNmMab=（0+1）/2+10*8*8/8=80.5 kNm2.BC 杆 Mbc=1kNm Mcb=0Mcb=（0+1）/2+40*8*8/4=80.5 kNm 4.解：1.求B 支座反力：∑Ma=0，-m+Rbl=0，Rb=m/l 2.做M 图： （1）BC 杆 Mbc=0Mcb=m （下拉） （2）AC 杆 Mac=0 Mca=0考核人数______ 考核班次_______________ 任课教员_________ 出题教员签名________ 任课教研室主任签名_______日期______ 队别__________ 教学班次___________ 学号___________ 姓名____________…………………………密………………………………封………………………………线………………………………………解：1.画出受力图： 2.求支座反力∑Ma =0，M-P*6-（q*4*4）/2+Rb*4=0 Rb=(-M + P *6+（q*4*4）/2)4=40Kv ∑Mb =0，M-P*6-（q*4*4）/2+Ya*4=0 Ya =(-M + P *2+（q*4*4）/2)4= -20Kv ∑X = 0,q*4-Xa=0 Xa = q*4=40kn 6.解：1.求支座反力：∑Ma = 0.P *3a-2a+Rb*4a =0 Rb =5p/42.画出截面受力图，如b 图：∑Y= 0，P-P+Rb+Na*1/5（开方）=0 Na=3*5（开方）/4p解；Mab=2Pa+3Pa=5Pa(下拉) Mba=2Pa+Pa=3Pa(下拉) 8.解：&11=4*2*2*2/3EI=32/3EI △ip=2*22100*2/3EI=800/3EI X1=-△ip/&11=-800/32=-25kn考核人数______ 考核班次_______________ 任课教员_________ 出题教员签名________ 任课教研室主任签名_______日期______ 队别__________ 教学班次___________ 学号___________ 姓名____________…………………………密………………………………封………………………………线………………………………………解：1.超静定次数为2次 2.基本未知量X1，X23.取一力法基本结构如图b 10.解：力的三要素是力度对物体的作用效果取决于力的大小，方向和作用点。

参考答案：D5.(单选题) 图示系统受力F作用而平衡。

欲使A支座约束力的作用线与AB成60º角，则斜面的倾角应为（）。

（A）0º（B）30º（C）45º（D）60º参考答案：B6.(单选题) 力的可传性原理（）。

7.(单选题) 如图所示的两个楔块A、B在m-m处光滑接触，现在其两端沿轴线各加一个大小相等、方向相反的力，则两个楔块的状态为（）。

（A）A、B都不平衡（B）A平衡、B不平衡（C）A不平衡、B平衡（D）A、B都平衡参考答案：A8.(单选题) 三力平衡定理是（）。

1.(单选题) 如图所示，带有不平行的两条矩形导槽的三角形平板上作用一个力偶M，在槽内各有一个固连于地面、可沿槽滑动的销钉E和H，不计摩擦，则（）。

（A）平板保持平衡状态（B）在力偶矩较小时，平板才能平衡（C）平板不可能保持平衡（D）条件不够，无法判断平衡与否参考答案：C2.(单选题) 如图所示，均质杆AB的重为P，D处用绳索悬挂，A端与光滑墙壁接触，现在B端作用一水平力F，则杆AB（）。

（A）在力P 很大时才能平衡（B）当力P 大于零时就能平衡（C）当力P为任何值时都能平衡（D）力P为任何值时都不能平衡参考答案：D3.(单选题) 如图所示，带有不平行的两个导槽的矩形平板上作用一力偶,今在槽内插入两个固连于地面的销钉，若不计摩擦，则（）。

（A）板必保持平衡状态（B）板不可能保持平衡状态（C）在矩M较小时，板可保持平衡（D）条件不够，无法判断板平衡与否参考答案：B4.(单选题) 均质杆AB长为L，重为P，用一绳索悬吊于光滑槽内，则杆在A、B处受到的约束力的关系为（）。

（A）（B）（C）（D）5.(单选题) 已知杆AB和CD的自重不计，且在C处光滑接触，若作用在AB杆上的力偶的矩为m1，则欲使系统保持平衡，作用在CD杆上的力偶的矩m2的转向如图示，其矩值应为（）。

（A）m2 ＝ m1 （B）m2 ＝ 4 m1 / 3 （C）m2 ＝ 2 m1 （D）m2 ＝ m1 / 2参考答案：A6.(单选题) 如图结构由O1A、O2B、CD和EF四根杆铰接而成。

第一章静力学基础一、是非题1．力有两种作用效果，即力可以使物体的运动状态发生变化，也可以使物体发生变形。

（）2．在理论力学中只研究力的外效应。

（）3．两端用光滑铰链连接的构件是二力构件。

（）4．作用在一个刚体上的任意两个力成平衡的必要与充分条件是：两个力的作用线相同，大小相等，方向相反。

（）5．作用于刚体的力可沿其作用线移动而不改变其对刚体的运动效应。

（）6．三力平衡定理指出：三力汇交于一点，则这三个力必然互相平衡。

（）7．平面汇交力系平衡时，力多边形各力应首尾相接，但在作图时力的顺序可以不同。

（）8．约束力的方向总是与约束所能阻止的被约束物体的运动方向一致的。

（）二、选择题1．若作用在A点的两个大小不等的力F1和F2，沿同一直线但方向相反。

则其合力可以表示为。

①F1－F2；②F2－F1；③F1＋F2；2．作用在一个刚体上的两个力F A、F B，满足F A=－F B的条件，则该二力可能是。

①作用力和反作用力或一对平衡的力；②一对平衡的力或一个力偶。

③一对平衡的力或一个力和一个力偶；④作用力和反作用力或一个力偶。

3．三力平衡定理是。

①共面不平行的三个力互相平衡必汇交于一点；②共面三力若平衡，必汇交于一点；③三力汇交于一点，则这三个力必互相平衡。

4．已知F1、F2、F3、F4为作用于刚体上的平面共点力系，其力矢关系如图所示为平行四边形，由此。

①力系可合成为一个力偶；②力系可合成为一个力；③力系简化为一个力和一个力偶；④力系的合力为零，力系平衡。

5．在下述原理、法则、定理中，只适用于刚体的有。

①二力平衡原理；②力的平行四边形法则；③加减平衡力系原理；④力的可传性原理；⑤作用与反作用定理。

三、填空题1．二力平衡和作用反作用定律中的两个力，都是等值、反向、共线的，所不同的是。

2．已知力F沿直线AB作用，其中一个分力的作用与AB成30°角，若欲使另一个分力的大小在所有分力中为最小，则此二分力间的夹角为度。

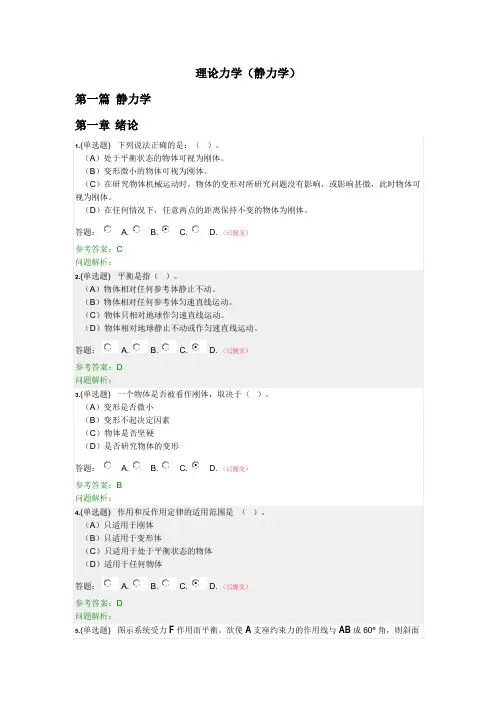

理论力学（静力学）第一篇静力学第一章绪论1.(单选题) 下列说法正确的是：（）。

（A）处于平衡状态的物体可视为刚体。

（B）变形微小的物体可视为刚体。

（C）在研究物体机械运动时，物体的变形对所研究问题没有影响，或影响甚微，此时物体可视为刚体。

（D）在任何情况下，任意两点的距离保持不变的物体为刚体。

答题： A. B. C. D. （已提交）参考答案：C问题解析：2.(单选题) 平衡是指（）。

（A）物体相对任何参考体静止不动。

（B）物体相对任何参考体匀速直线运动。

（C）物体只相对地球作匀速直线运动。

（D）物体相对地球静止不动或作匀速直线运动。

答题： A. B. C. D. （已提交）参考答案：D问题解析：3.(单选题) 一个物体是否被看作刚体，取决于（）。

（A）变形是否微小（B）变形不起决定因素（C）物体是否坚硬（D）是否研究物体的变形答题： A. B. C. D. （已提交）参考答案：B问题解析：4.(单选题) 作用和反作用定律的适用范围是（）。

（A）只适用于刚体（B）只适用于变形体（C）只适用于处于平衡状态的物体（D）适用于任何物体答题： A. B. C. D. （已提交）参考答案：D问题解析：5.(单选题) 图示系统受力F作用而平衡。

欲使A支座约束力的作用线与AB成60º角，则斜面的倾角应为（）。

（A）0º（B）30º（C）45º（D）60º答题： A. B. C. D. （已提交）参考答案：B问题解析：6.(单选题) 力的可传性原理（）。

（A）适用于刚体（B）适用于刚体和弹性体（C）适用于所有物体（D）只适用于平衡的刚体答题： A. B. C. D. （已提交）参考答案：A问题解析：7.(单选题) 如图所示的两个楔块A、B在m-m处光滑接触，现在其两端沿轴线各加一个大小相等、方向相反的力，则两个楔块的状态为（）。

（A）A、B都不平衡（B）A平衡、B不平衡（C）A不平衡、B平衡（D）A、B都平衡答题： A. B. C. D. （已提交）参考答案：A问题解析：8.(单选题) 三力平衡定理是（）。

理论力学习题答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】静力学第一章习题答案1-3 试画出图示各结构中构件AB 的受力图 1-4 试画出两结构中构件ABCD 的受力图1-5 试画出图a 和b 所示刚体系整体合格构件的受力图1-5a 1-5b1- 8在四连杆机构的ABCD 的铰链B 和C 上分别作用有力F 1和F 2，机构在图示位置平衡。

试求二力F 1和F 2之间的关系。

解：杆AB ，BC ，CD 为二力杆，受力方向分别沿着各杆端点连线的方向。

解法1(解析法)假设各杆受压，分别选取销钉B 和C 为研究对象，受力如图所示： 由共点力系平衡方程，对B 点有： 对C 点有：解以上二个方程可得：22163.1362F F F ==解法2(几何法)分别选取销钉B 和C 为研究对象，根据汇交力系平衡条件，作用在B 和C点上的力构成封闭的力多边形，如图所示。

对B 点由几何关系可知：0245cos BC F F = 对C 点由几何关系可知： 0130cos F F BC解以上两式可得：2163.1F F =静力学第二章习题答案F 2F BC F AB B45oyx F BCF CDC60o F 130o xy F BC F CD 60o F 130o F 2F BC F AB 45o2-3 在图示结构中，二曲杆重不计，曲杆AB 上作用有主动力偶M 。

试求A 和C 点处的约束力。

解：BC 为二力杆(受力如图所示)，故曲杆AB 在B 点处受到约束力的方向沿BC 两点连线的方向。

曲杆AB 受到主动力偶M 的作用，A 点和B 点处的约束力必须构成一个力偶才能使曲杆AB 保持平衡。

AB 受力如图所示，由力偶系作用下刚体的平衡方程有（设力偶逆时针为正）： 其中：31tan =θ。

对BC 杆有：aM F F F A B C 354.0=== A ，C 两点约束力的方向如图所示。

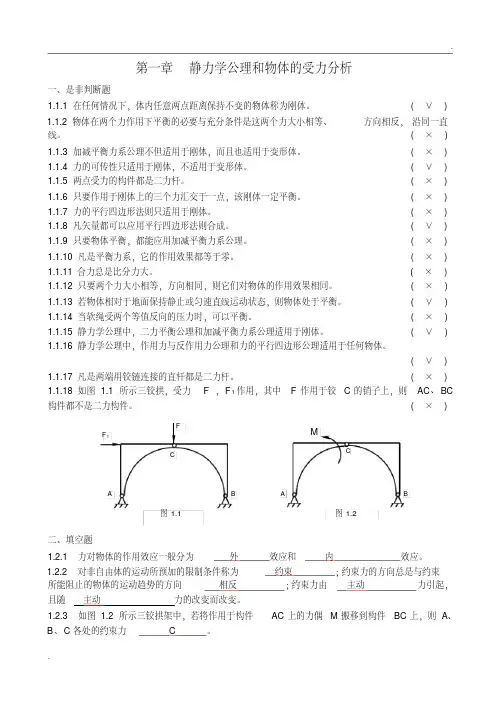

.第一章静力学公理和物体的受力分析一、是非判断题1.1.1 在任何情况下，体内任意两点距离保持不变的物体称为刚体。

( ∨)1.1.2 物体在两个力作用下平衡的必要与充分条件是这两个力大小相等、方向相反，沿同一直线。

( ×)1.1.3 加减平衡力系公理不但适用于刚体，而且也适用于变形体。

( ×) 1.1.4 力的可传性只适用于刚体，不适用于变形体。

( ∨) 1.1.5 两点受力的构件都是二力杆。

( ×) 1.1.6只要作用于刚体上的三个力汇交于一点，该刚体一定平衡。

( ×) 1.1.7力的平行四边形法则只适用于刚体。

( ×) 1.1.8 凡矢量都可以应用平行四边形法则合成。

( ∨) 1.1.9 只要物体平衡，都能应用加减平衡力系公理。

( ×) 1.1.10 凡是平衡力系，它的作用效果都等于零。

( ×) 1.1.11 合力总是比分力大。

( ×) 1.1.12只要两个力大小相等，方向相同，则它们对物体的作用效果相同。

( ×) 1.1.13若物体相对于地面保持静止或匀速直线运动状态，则物体处于平衡。

( ∨)1.1.14当软绳受两个等值反向的压力时，可以平衡。

( ×)1.1.15静力学公理中，二力平衡公理和加减平衡力系公理适用于刚体。

( ∨) 1.1.16静力学公理中，作用力与反作用力公理和力的平行四边形公理适用于任何物体。

( ∨)1.1.17 凡是两端用铰链连接的直杆都是二力杆。

( ×)1.1.18 如图 1.1所示三铰拱，受力 F ，F 1作用，其中F 作用于铰C 的销子上，则AC 、BC构件都不是二力构件。

( ×)二、填空题1.2.1力对物体的作用效应一般分为外效应和内效应。

1.2.2 对非自由体的运动所预加的限制条件称为约束；约束力的方向总是与约束所能阻止的物体的运动趋势的方向相反；约束力由主动力引起，且随主动力的改变而改变。

关于理论力学答案的网友求助帖理论力学第Ⅱ册(和兴锁) 课后答案科学出版社理论力学课后答案本书根据教育部高等工业学校理论力学教学的基本要求编写，分为两册。

第Ⅰ册内容包括静力学、运动学、质点动力学、质点的振动、动力学普遍定理和达朗贝尔原理等；第Ⅱ册内容包括碰撞、虚位移原理、拉格朗日方程、二自由度系统的振动和刚体动力学等。

全书例题丰富，并配有思考题、习题和答案。

7okey 8 小时前理论力学修订版(徐燕侯郭长铭) 课后答案中国科技大学出版社理论力学修订版无课后答案3okey 8 小时前理论力学(罗特军) 课后答案四川大学出版社理论力学课后答案《高等学校工科力学系列教材：理论力学》是四川省教改项目“工程力学精品课程建设”的研究成果，对传统的理论力学体系进行了较大的改进，以适应面向21世纪教学改革及大量培养高等科技人才的需要。

本书以理论力学的基本内容为主，适当提高了起点，力求做到逻辑清晰、易于教学。

本书可作为高等院校工科本科各专业的理论力学教材。

少学时理论力学课程可根据需要对内容进行取舍。

本书可供成人高校、高职高专的师生及有关工程技术人员参考。

4okey 8 小时前理论力学第2版(李卓球) 课后答案武汉理工大学出版社理论力学第2版无课后答案根据高等学校理论力学课程教学的基本要求，《理论力学（第2版）》结合工科相关专业应用基础的特点，在保留理论力学经典内容的前提下，适当更新和精炼了教材内容。

《理论力学（第2版）》主要内容为静力学、运动学、动力学三大部分。

《理论力学（第2版）》适用于高等学校工科力学和工程类各专业的理论力学教材，各专业可以根据需要选用全部或部分内容，也可供有关工程技术人员参考。

okey 8 小时前理论力学第2版课后答案(同济大学航空航天与力学学院基础力学教学研究部) 同济大学出版社理论力学第2版无课后答案《同济大学工程力学系列教材：理论力学（第2版）》共分三篇，分别为静力学、运动学和动力学。

本书保持了同济大学原理论力学教研室1990年版《理论力学》的体系和风格，但对该版教材的内容和习题作了部分调整。

关于理论力学答案的网友求助帖理论力学第Ⅱ册(和兴锁) 课后答案科学出版社理论力学课后答案本书根据教育部高等工业学校理论力学教学的基本要求编写，分为两册。

第Ⅰ册内容包括静力学、运动学、质点动力学、质点的振动、动力学普遍定理和达朗贝尔原理等；第Ⅱ册内容包括碰撞、虚位移原理、拉格朗日方程、二自由度系统的振动和刚体动力学等。

全书例题丰富，并配有思考题、习题和答案。

7okey 8 小时前理论力学修订版(徐燕侯郭长铭) 课后答案中国科技大学出版社理论力学修订版无课后答案3okey 8 小时前理论力学(罗特军) 课后答案四川大学出版社理论力学课后答案《高等学校工科力学系列教材：理论力学》是四川省教改项目“工程力学精品课程建设”的研究成果，对传统的理论力学体系进行了较大的改进，以适应面向21世纪教学改革及大量培养高等科技人才的需要。

本书以理论力学的基本内容为主，适当提高了起点，力求做到逻辑清晰、易于教学。

本书可作为高等院校工科本科各专业的理论力学教材。

少学时理论力学课程可根据需要对内容进行取舍。

本书可供成人高校、高职高专的师生及有关工程技术人员参考。

4okey 8 小时前理论力学第2版(李卓球) 课后答案武汉理工大学出版社理论力学第2版无课后答案根据高等学校理论力学课程教学的基本要求，《理论力学（第2版）》结合工科相关专业应用基础的特点，在保留理论力学经典内容的前提下，适当更新和精炼了教材内容。

《理论力学（第2版）》主要内容为静力学、运动学、动力学三大部分。

《理论力学（第2版）》适用于高等学校工科力学和工程类各专业的理论力学教材，各专业可以根据需要选用全部或部分内容，也可供有关工程技术人员参考。

okey 8 小时前理论力学第2版课后答案(同济大学航空航天与力学学院基础力学教学研究部) 同济大学出版社理论力学第2版无课后答案《同济大学工程力学系列教材：理论力学（第2版）》共分三篇，分别为静力学、运动学和动力学。

本书保持了同济大学原理论力学教研室1990年版《理论力学》的体系和风格，但对该版教材的内容和习题作了部分调整。

第一章习题4-1．求图示平面力系的合成结果，长度单位为m。

解：(1) 取O点为简化中心，求平面力系的主矢：求平面力系对O点的主矩：(2) 合成结果：平面力系的主矢为零，主矩不为零，力系的合成结果是一个合力偶，大小是260Nm，转向是逆时针。

习题4－3．求下列各图中平行分布力的合力和对于A点之矩。

解：(1) 平行力系对A点的矩是：取B点为简化中心，平行力系的主矢是：平行力系对B点的主矩是：向B点简化的结果是一个力R B和一个力偶M B，且：如图所示；将R B向下平移一段距离d，使满足：最后简化为一个力R，大小等于R B。

其几何意义是：R的大小等于载荷分布的矩形面积，作用点通过矩形的形心。

(2) 取A点为简化中心，平行力系的主矢是：平行力系对A点的主矩是：向A点简化的结果是一个力R A和一个力偶M A，且：如图所示；将R A向右平移一段距离d，使满足：最后简化为一个力R，大小等于R A。

其几何意义是：R的大小等于载荷分布的三角形面积，作用点通过三角形的形心。

习题4-4．求下列各梁和刚架的支座反力，长度单位为m。

解：(1) 研究AB杆，受力分析，画受力图：列平衡方程：解方程组：反力的实际方向如图示。

校核：结果正确。

(2) 研究AB杆，受力分析，将线性分布的载荷简化成一个集中力，画受力图：列平衡方程：解方程组：反力的实际方向如图示。

校核：结果正确。

(3) 研究ABC，受力分析，将均布的载荷简化成一个集中力，画受力图：列平衡方程：解方程组：反力的实际方向如图示。

校核：结果正确。

习题4-5．重物悬挂如图，已知G=1.8kN，其他重量不计；求铰链A的约束反力和杆BC所受的力。

解：(1) 研究整体，受力分析（BC是二力杆），画受力图：列平衡方程：解方程组：反力的实际方向如图示。

习题4-8．图示钻井架，G=177kN，铅垂荷载P=1350kN，风荷载q=1.5kN/m，水平力F=50kN；求支座A的约束反力和撑杆CD所受的力。

静力学第一章习题答案1-3 试画出图示各结构中构件AB 的受力图1-4 试画出两结构中构件ABCD 的受力图1-5 试画出图a 和b 所示刚体系整体合格构件的受力图1-5a 1-5b1- 8在四连杆机构的ABCD 的铰链B 和C 上分别作用有力F 1和F 2，机构在图示位置平衡。

试求二力F 1和F 2之间的关系。

解：杆AB ，BC ，CD 为二力杆，受力方向分别沿着各杆端点连线的方向。

解法1(解析法)假设各杆受压，分别选取销钉B 和C 为研究对象，受力如图所示：由共点力系平衡方程，对B 点有：对C 点有：解以上二个方程可得：22163.1362F F F ==F 2F BC F ABB45oyxF BCF CDC 60oF 130oxy解法2(几何法)分别选取销钉B 和C 为研究对象，根据汇交力系平衡条件，作用在B 和C 点上的力对B 2BC F F =对C 点由几何关系可知： 0130cos F F BC =解以上两式可得：2163.1F F =静力学第二章习题答案2-3 在图示结构中，二曲杆重不计，曲杆AB 上作用有主动力偶M 。

试求A 和C 点处的约束力。

解：BC 为二力杆(受力如图所示)，故曲杆AB 在B 点处受到约束力的方向沿BC 两点连线的方向。

曲杆AB 受到主动力偶M 的作用，A 点和B 点处的约束力必须构成一个力偶才能使曲杆AB 保持平衡。

AB 受力如图所示，由力偶系作用下刚体的平衡方程有（设力偶逆时针为正）：其中：31tan =θ。

对BC 杆有：aM F F F A B C 354.0=== A ，C 两点约束力的方向如图所示。

2-4解：机构中AB 杆为二力杆，点A,B 出的约束力方向即可确定。

由力偶系作用下刚体的平衡条件，点O,C 处的约束力方向也可确定，各杆的受力如图所示。

对BC 杆有： 0=∑MF CD F AB030sin 20=-⋅⋅M C B F B对AB 杆有： A B F F = 对OA 杆有： 0=∑M01=⋅-A O F M A求解以上三式可得：m N M ⋅=31， N F F F C O AB 5===，方向如图所示。

.第一章静力学公理与受力分析(1)一．是非题1、加减平衡力系公理不但适用于刚体，还适用于变形体。

（）2、作用于刚体上三个力的作用线汇交于一点，该刚体必处于平衡状态。

（）3、刚体是真实物体的一种抽象化的力学模型，在自然界中并不存在。

（）4、凡是受两个力作用的刚体都是二力构件。

（）5、力是滑移矢量，力沿其作用线滑移不会改变对物体的作用效果。

（）二．选择题1、在下述公理、法则、原理中，只适于刚体的有（）①二力平衡公理②力的平行四边形法则③加减平衡力系公理④力的可传性原理⑤作用与反作用公理三．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

)b(杆ABa(球A ))c(杆AB、CD、整体)d(杆AB、CD、整体)e(杆AC、CB、整体)f(杆AC、CD、整体四．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

)a(球A、球B、整体)b(杆BC、杆AC、整体.第一章 静力学公理与受力分析（2）一．画出下列图中指定物体受力图。

未画重力的物体不计自重，所有接触处均为光滑接触。

多杆件的整体受力图可在原图上画。

WADB CE Original FigureAD B CEWWFAxF AyF BFBD of the entire frame)a (杆AB 、BC 、整体)b (杆AB 、BC 、轮E 、整体)c (杆AB 、CD 、整体 )d (杆BC 带铰、杆AC 、整体)e(杆CE、AH、整体)f(杆AD、杆DB、整体)g(杆AB带轮及较A、整体)h(杆AB、AC、AD、整体.第二章平面汇交和力偶系一．是非题1、因为构成力偶的两个力满足F= - F’，所以力偶的合力等于零。

（）2、用解析法求平面汇交力系的合力时，若选用不同的直角坐标系，则所求得的合力不同。

（）3、力偶矩就是力偶。

（）二．电动机重P=500N，放在水平梁AC的中央，如图所示。

2019年华工网络教育《工程力学》随堂练习1.(单选题) 固定端约束一般提供（）个约束反力。

A、二B、三C、四D、零参考答案：B2.(单选题) 力是物体间（）作用。

A、化学B、机械C、磁力D、电力参考答案：B3.(单选题) 物体的平衡是指物体相对于地球处于（）状态。

A、静止B、静止或作匀速直线运动C、加速运动D、减速运动参考答案：B4.(单选题) 作用于刚体上的两个力平衡的充分与必要条件是，这两个力（）。

A、大小相等B、大小相等，方向相反C、大小相等，方向相反，作用在一条直线上D、无关系参考答案：C5.(单选题) 静力学中研究的所谓二力杆是（）。

A、在两个力作用下处于平衡的物体B、在两个力作用下的物体C、在三个力作用下的物体D、在力系作用下的物体参考答案：A6.(单选题) 在作用于刚体上的任意一个力系上加上或减去（）不改变原力系对刚体的作用效果。

A、任意平衡力系B、任意力系C、二个力D、二个力偶参考答案：A7.(单选题) 作用于物体上同一点的两个力可以合成为一个力，合力的大小等于两个力的（）和。

A、代数B、矢量C、投影D、力矩参考答案：B8.(单选题) 刚体受到不平行的三个力作用且处于平衡状态时，此三个力的作用线必然共面且（）。

A、汇交于一点B、代数和为零C、成力偶D、平行参考答案：A9.(单选题) 约束反力的方向总是与非自由体被约束所限制的运动方向相（）。

A、同B、反C、垂直D、成任一角度参考答案：B10.(单选题) 柔性约束只能限制物体沿柔性约束（）位移。

A、伸长方向B、缩短方向C、垂直方向D、成任一角度参考答案：A11.(单选题) 光滑接触面约束反力必须通过接触点沿着接触面在该点公法线（）被约束物体。

A、离开B、指向C、垂直D、成60度角指向参考答案：C12.(单选题) 固定铰支座的约束反力一般用（）分量表示。

A、两个正交B、平行C、一个D、三个参考答案：A13.(单选题) 在力的作用下，不变形的物体称（）。

理论力学网上作业题第一章静力学的受力分析名词解释1.力: 力是物体间相互的机械作用，这种作用使物体的机械运动状态发生变化，或者使物体发生变形。

2. 刚体：在任何情况下都不发生变形的物体。

3.平衡：物体相对地面保持静止或作匀速直线运动的状态。

4.内效应：使物体的发生变形的效应。

5.外效应：使物体的运动状态发生变化的效应。

6.力系：作用在物体上的一群力。

7.等效力系：一个力系和另一个力系分别单独作用时，使物体产生的作用效果相同，则称这两个力系互为等效。

8.合力：如果一个力和一个力系对物体作用效果相同，则称这个力为这个力系的合力9.二力杆件：只在两个力作用下处于平衡的构件，称为二力构件。

10.平衡力系：作用在物体上的一群力，使物体保持静止或匀速直线运动，这群力称为平衡力系。

单项选择题1.A2.D3.D4.D5.B6.C7.A8.D9.B 10.D 11.B简答题1．力的三要素是什么？答：力的大小、方向、作用线。

2．什么是受力图？答：将所研究的物体，从周围物体的约束中分离出来，单独画出这个物体的轮廓图形，并将作用在它上面的主动力和约束力全部画在图形上，这样得到的图形称为受力图。

3．理论力学有哪些研究内容？答：三部分内容：静力学、运动学和动力学。

4．物体受汇交于一点的三力作用而处于平衡，三力是否共面？为什么？答：共面。

根据三力汇交原理，三力汇交一点，处于平衡，一定共面。

5．二力平衡条件与作用力和反作用力定律的区别？答：二力平衡条件是二力作用在同一个物体上，而作用力和反作用力是在两个物体上。

6．画物体受力图时，有哪些步骤？答：首先确定研究对象，然后取分离体，画主动力，最后画约束力。

7．理论力学的研究对象是什么？答：研究物体机械运动一般规律的学科。

8．什么是矢量？答：具有大小、方向、多用点的量。

9．什么是代数量？矢量和代数量有什么区别？答：具有大小、方向的量称为代数量。

区别是矢量运算应用矢量法则，代数量运算应用代数相加减。

第一章 静力学公理与物体受力分析1-1. 未画重力的物体重量均不计，所有接触处均为光滑接触，画出各构件的受力图。

（a ）（c ）AB1-2. 各杆件的自重不计，所有接触处均为光滑接触，画出各构件的受力图以及整体的受力图。

（a）（b）（c）（a）（b）（c）1-3. 各杆件的自重不计，所有接触处均为光滑接触，画出各构件的受力图，整体的受力图及销钉E的受力图。

（a）（b）B W第二章 平面力系2-1. 已知：CD AB AC ==，kN 10P =，求A 、B 处约束反力。

解：取杆ACD 为研究对象，受力如图。

0=∑A m ,0245sin 0=⨯-⨯AC P AC F CkN P F C 28.282==∑=0xF ,045cos 0=-Ax C F F)(10←=kN F Ax∑=0yF,045sin 0=--P F F Ay C)(10↓=kN F Ay2-2. 已知力P 的作用线垂直于AB 杆，BC 杆与P 力的作用线夹角为045，杆BC 垂直于杆CD ，力Q 的作用线与CD 杆的夹角为060。

kN 1P =，求系统平衡时Q＝？解：分别取节点B 、C 为研究对象，受力如图。

对于节点B ：0=∑xF ，045cos 0=-BC F P对于节点C ：0=∑xF，030cos 0'=-Q F BC联立上两式解得：kN P Q 362362==2-3. 图示结构中，AB 杆水平，AC 杆与AB 杆的夹角为030，杆件的自重不计，kN 10W =，求B 、C 处反力。

解：取整体为研究对象，受力如图。

0=∑yF，045cos 30sin 00=--T C F W FkN W F C 14.34)22(=+=(压)0=∑XF,045sin 30cos 00=-+T C B F F F)(43.15←-=kN F B2-4. 已知：m N 200M 1⋅=，m N 500M 2⋅=，m 0.8AB CD AC ===， 求A 、C 处支反力。
