连接器失效机理及其对策

连接器检测不良及原因1 引言不论是高频电连接器，还是低频电连接器，绝缘电阻、介质耐压（又称抗电强度）和接触电阻都是保证电连接器能正常可靠地工作的最基本的电气参数。

通常在电连接器产品技术条件的质量一致性检验A、B组常规交收检验项目中都列有明确的技术指标要求和试验方法。

这三个检验项目也是用户判别电连接器质量和可靠性优劣的重要依据。

但根据笔者多年来从事电连接器检验的实践发现，目前各生产厂之间以及生产厂和使用厂之间，在具体执行有关技术条件时尚存在许多不一致和差异，往往由于采用的仪器、测试工装、操作方法、样品处理和环境条件等因素不同，直接影响到检验准确和一致。

为此，笔者认为，针对目前这三个常规电性能检验项目和实际操作中存在的问题进行一些专题研讨，对提高电连接器检验可靠性是十分有益的。

另外，随着电子信息技术的迅猛发展，新一代的多功能自动检测仪正在逐步替代原有的单参数测试仪。

这些新型测试仪器的应用必将大大提高电性能的检测速度、效率和准确可靠性。

2 绝缘电阻检验2．1作用原理绝缘电阻是指在连接器的绝缘部分施加电压，从而使绝缘部分的表面或内部产生漏电流而呈现出的电阻值。

即绝缘电阴(MΩ)=加在绝缘体上的电压（V）/泄漏电流（μA）。

通过绝缘电阻检验，确定连接器的绝缘性能能否符合电路设计的要求，或在经受高温、潮湿等环境应力时，其绝缘电阻是否符合有关技术条件的规定。

绝缘电阻是设计高阻抗电路的限制因素。

绝缘电阻低，意味着漏电流大，这将破坏电路和正常工作。

如形成反馈回路，过大的漏电流所产生的热和直流电解，将使绝缘破坏或使连接器的电性能变劣。

2．2影响因素主要受绝缘材料、温度、湿度、污损、试验电压及连续施加测试电压的持续时间等因素影响。

2．2．1绝缘材料设计电连接器时选用何种绝缘材料非常重要，它往往影响产品的绝缘电阻能否稳定合格。

如某厂原使用酚醛玻纤塑料和增强尼龙等材料制作绝缘体，这些材料内含极性基因，吸湿性大，在常温下绝缘性能可满足产品要求，而在高温潮湿下则绝缘性能不合格。

焊接工艺中的焊接接头失效与破坏机制分析焊接是一种常用的金属连接方法，在工业生产中得到广泛应用。

然而，焊接接头在使用过程中可能出现失效和破坏的情况，这对于焊接工艺的优化和质量控制具有重要意义。

本文将对焊接接头失效和破坏的机制进行分析，以期为焊接工艺改进提供参考。

一、焊接接头失效机制1. 焊接接头的力学失效焊接接头在受力过程中可能发生力学失效，主要包括断裂和变形两种情况。

断裂失效是指焊接接头在受到过大的外力作用下发生断裂。

焊接接头的断裂通常发生在焊缝或焊接处，其破坏机制主要有拉断、剪切和撕裂等。

断裂的原因可能是焊接接头的设计不合理、焊缝质量不达标或焊接材料的强度不足等。

变形失效是指焊接接头在受到外力作用后发生形状改变，影响其正常工作。

焊接接头的变形通常表现为弯曲、扭曲或塑性变形等。

变形失效的原因主要是焊接接头的结构设计不合理、焊接时产生了过大的应力或焊接材料的塑性变形能力不足等。

2. 焊接接头的热失效焊接接头在焊接过程中会受到高温热源的作用，可能导致热失效的发生。

热裂纹是一种常见的焊接接头热失效形式，其主要原因是焊接接头在焊接过程中受到了热应力的影响，导致金属发生裂纹。

热裂纹可以分为固溶相裂纹、热影响区裂纹和焊缝内裂纹等多种类型。

焊接接头还可能发生热变形失效，即焊接接头在焊接过程中受到了热膨胀的影响，导致形状改变。

热变形失效通常是由于焊接接头受热后温度分布不均匀或受到了约束等原因引起的。

二、焊接接头破坏机制1. 焊缝破坏焊缝是焊接接头中最容易出现破坏的部位之一。

焊缝的破坏机制包括断裂、变形和裂纹等。

断裂是指焊缝在受到外力作用下发生破裂。

焊缝的断裂主要取决于焊缝的设计、焊缝的质量以及焊接材料的性能。

如果焊缝的尺寸设计不合理、焊缝的质量不过关或焊接材料的强度不够，都可能导致焊缝的断裂。

变形是指焊缝在受到外力作用后发生形状改变。

焊缝的变形主要与焊接接头的受力情况、焊接材料的性能以及焊接工艺的参数有关。

当焊接接头受到过大的力作用或焊接材料的塑性变形能力不足时，焊缝容易出现变形现象。

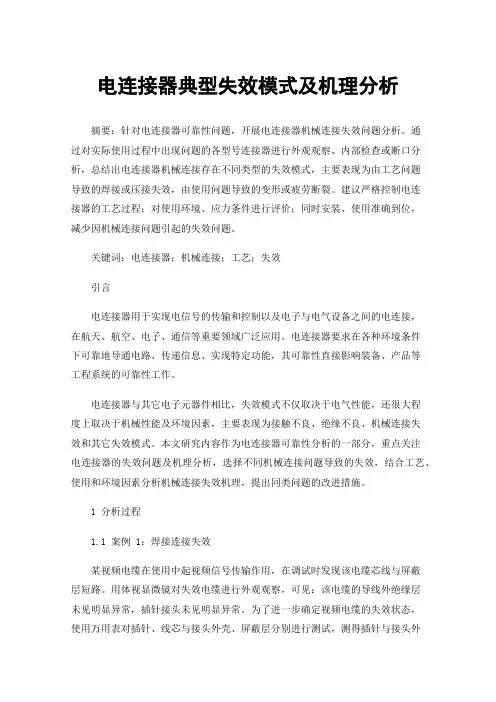

电连接器典型失效模式及机理分析摘要：针对电连接器可靠性问题，开展电连接器机械连接失效问题分析。

通过对实际使用过程中出现问题的各型号连接器进行外观观察、内部检查或断口分析，总结出电连接器机械连接存在不同类型的失效模式，主要表现为由工艺问题导致的焊接或压接失效，由使用问题导致的变形或疲劳断裂。

建议严格控制电连接器的工艺过程；对使用环境、应力条件进行评价；同时安装、使用准确到位，减少因机械连接问题引起的失效问题。

关键词：电连接器；机械连接；工艺；失效引言电连接器用于实现电信号的传输和控制以及电子与电气设备之间的电连接，在航天、航空、电子、通信等重要领域广泛应用。

电连接器要求在各种环境条件下可靠地导通电路、传递信息、实现特定功能，其可靠性直接影响装备、产品等工程系统的可靠性工作。

电连接器与其它电子元器件相比，失效模式不仅取决于电气性能，还很大程度上取决于机械性能及环境因素，主要表现为接触不良、绝缘不良、机械连接失效和其它失效模式。

本文研究内容作为电连接器可靠性分析的一部分，重点关注电连接器的失效问题及机理分析，选择不同机械连接问题导致的失效，结合工艺、使用和环境因素分析机械连接失效机理，提出同类问题的改进措施。

1 分析过程1.1 案例 1：焊接连接失效某视频电缆在使用中起视频信号传输作用，在调试时发现该电缆芯线与屏蔽层短路。

用体视显微镜对失效电缆进行外观观察，可见：该电缆的导线外绝缘层未见明显异常，插针接头未见明显异常。

为了进一步确定视频电缆的失效状态，使用万用表对插针、线芯与接头外壳、屏蔽层分别进行测试，测得插针与接头外壳、屏蔽层出现短路现象，线芯与接头外壳、屏蔽层也出现短路现象。

将接头部分与导线部分剪开，测得接头部分连接状态同上述现象，导线线芯与屏蔽层未短路，故失效位置定位于接头部分的内部。

对产品进行解剖检查视频电缆的内部连接状态，可见：插针与线芯连接在一起，屏蔽层与接头外壳连接在一起。

但发现与插针根部连接的线芯同其它位置相比较松散，进行下一步的解剖分析，其余位置未见明显异常。

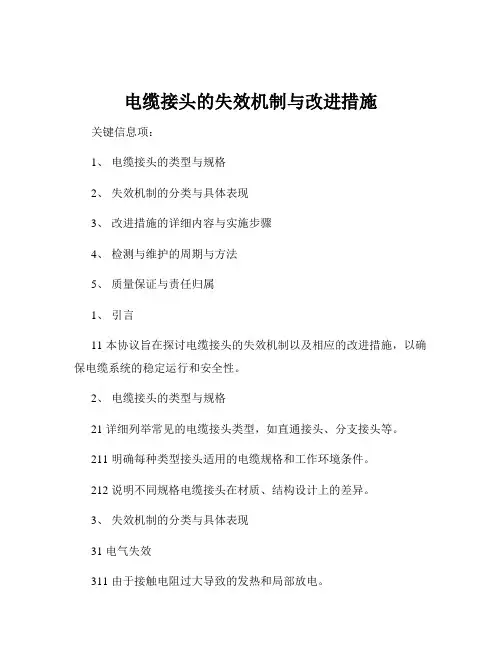

电缆接头的失效机制与改进措施关键信息项：1、电缆接头的类型与规格2、失效机制的分类与具体表现3、改进措施的详细内容与实施步骤4、检测与维护的周期与方法5、质量保证与责任归属1、引言11 本协议旨在探讨电缆接头的失效机制以及相应的改进措施，以确保电缆系统的稳定运行和安全性。

2、电缆接头的类型与规格21 详细列举常见的电缆接头类型，如直通接头、分支接头等。

211 明确每种类型接头适用的电缆规格和工作环境条件。

212 说明不同规格电缆接头在材质、结构设计上的差异。

3、失效机制的分类与具体表现31 电气失效311 由于接触电阻过大导致的发热和局部放电。

312 绝缘击穿，包括长期电应力作用下的老化和瞬时过电压引起的破坏。

32 机械失效321 由于振动、拉伸等机械应力造成的接头松动和断裂。

322 密封失效导致的水分和杂质侵入。

33 环境失效331 高温、潮湿、腐蚀等恶劣环境对电缆接头的影响。

332 紫外线辐射和化学物质侵蚀造成的损害。

4、改进措施的详细内容与实施步骤41 优化接头设计411 采用合理的接触结构，减小接触电阻。

412 增强绝缘材料的性能和厚度。

42 提高安装工艺421 确保安装人员经过专业培训，严格按照操作规程进行安装。

422 安装过程中进行清洁、干燥处理，保证良好的安装环境。

43 加强材料选择431 选用耐高温、耐腐蚀、耐老化的优质材料。

432 采用具有良好密封性和机械强度的防护套。

44 定期检测与维护441 制定检测计划，包括外观检查、电气参数测量等。

442 及时发现并处理潜在问题，如轻微的发热、放电迹象。

5、检测与维护的周期与方法51 检测周期511 新安装的电缆接头在投入使用后的短期内进行首次检测。

512 正常运行的电缆接头根据其重要性和工作环境，确定定期检测的间隔时间，一般为半年至一年。

52 检测方法521 红外热成像检测接头的温度分布。

522 局部放电检测设备监测放电现象。

523 绝缘电阻测量评估绝缘性能。

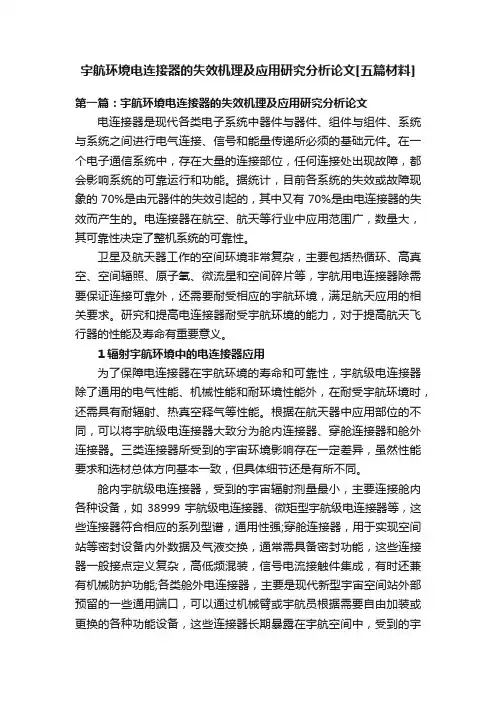

宇航环境电连接器的失效机理及应用研究分析论文[五篇材料]第一篇：宇航环境电连接器的失效机理及应用研究分析论文电连接器是现代各类电子系统中器件与器件、组件与组件、系统与系统之间进行电气连接、信号和能量传递所必须的基础元件。

在一个电子通信系统中，存在大量的连接部位，任何连接处出现故障，都会影响系统的可靠运行和功能。

据统计，目前各系统的失效或故障现象的70%是由元器件的失效引起的，其中又有70%是由电连接器的失效而产生的。

电连接器在航空、航天等行业中应用范围广，数量大，其可靠性决定了整机系统的可靠性。

卫星及航天器工作的空间环境非常复杂，主要包括热循环、高真空、空间辐照、原子氧、微流星和空间碎片等，宇航用电连接器除需要保证连接可靠外，还需要耐受相应的宇航环境，满足航天应用的相关要求。

研究和提高电连接器耐受宇航环境的能力，对于提高航天飞行器的性能及寿命有重要意义。

1辐射宇航环境中的电连接器应用为了保障电连接器在宇航环境的寿命和可靠性，宇航级电连接器除了通用的电气性能、机械性能和耐环境性能外，在耐受宇航环境时，还需具有耐辐射、热真空释气等性能。

根据在航天器中应用部位的不同，可以将宇航级电连接器大致分为舱内连接器、穿舱连接器和舱外连接器。

三类连接器所受到的宇宙环境影响存在一定差异，虽然性能要求和选材总体方向基本一致，但具体细节还是有所不同。

舱内宇航级电连接器，受到的宇宙辐射剂量最小，主要连接舱内各种设备，如38999宇航级电连接器、微矩型宇航级电连接器等，这些连接器符合相应的系列型谱，通用性强;穿舱连接器，用于实现空间站等密封设备内外数据及气液交换，通常需具备密封功能，这些连接器一般接点定义复杂，高低频混装，信号电流接触件集成，有时还兼有机械防护功能;各类舱外电连接器，主要是现代新型宇宙空间站外部预留的一些通用端口，可以通过机械臂或宇航员根据需要自由加装或更换的各种功能设备，这些连接器长期暴露在宇航空间中，受到的宇宙辐射最为剧烈，抗辐射能力要求高，同时还兼具连接力小，可自行浮动对准等功能。

连接器的失效原因一、引言连接器是电子设备中不可或缺的组件之一，其作用是将电路板上的电子元件连接到一起，从而实现电路的稳定运行。

然而，在长时间使用过程中，连接器可能会出现失效现象，影响设备的正常工作。

本文将从物理损伤、化学腐蚀、温度变化和振动等方面分析连接器失效的原因。

二、物理损伤1. 插拔次数过多插拔次数过多是导致连接器失效的主要原因之一。

长时间频繁插拔会导致连接器接触面氧化或磨损，使得接触不良或者接触断开。

2. 强力插拔强力插拔是指在没有正确操作下用力过大强行插入或拔出连接器。

这种操作容易导致引脚弯曲、塑料外壳变形、金属外壳破裂等问题，进而影响连接器性能。

3. 坠落或撞击坠落或撞击也是导致连接器失效的原因之一。

如果设备在运输或使用时发生坠落或者受到撞击，可能会导致连接器外壳变形、内部结构松动或者引脚弯曲等问题，从而影响连接器的性能。

三、化学腐蚀1. 氧化氧化是连接器失效的常见原因之一。

在通电状态下，连接器内部会产生热量，而这种热量会使得接触面上的氧化物变得更加致密，从而导致接触不良或者接触断开。

2. 湿度湿度也是导致连接器失效的因素之一。

高湿度环境下，连接器内部容易发生电解质反应，从而导致引脚氧化、外壳锈蚀等问题，进而影响连接器性能。

四、温度变化1. 温度过高温度过高是导致连接器失效的原因之一。

在高温环境下，连接器内部容易出现金属熔化、塑料软化等问题，从而影响连接器性能。

2. 温度过低温度过低也会对连接器造成损伤。

在低温环境下，塑料材料容易变得脆弱，金属材料则容易出现冷焊现象，这些都会影响到连接器的正常工作。

五、振动设备在运行过程中，会受到振动的影响。

如果连接器不稳定或者松动，就会因振动而引起接触不良、接触断开等问题，从而导致设备失效。

六、结论连接器失效是电子设备中常见的问题之一。

本文从物理损伤、化学腐蚀、温度变化和振动等方面分析了连接器失效的原因。

为了避免连接器失效，需要在使用过程中注意正确操作，尽量减少插拔次数；同时，在存储过程中也要注意环境湿度和温度等因素，以保证连接器性能的稳定。

连接器焊接不良失效分析黄爱珍,陆玉凤(深圳长城开发科技股份有限公司,广东深圳518000)摘要:连接器焊接不良失效时有发生,针对连接器引脚空焊不良进行了深入的分析,详细地介绍了分析的过程和手段。

通过外观检查、wetting balance 、切片、SEM+EDS 、DSC 等分析手段,发现连接器引脚空焊不良的主要原因是FPC 软板变形。

同时,提出了有效的改善对策,以降低或避免此空焊不良的发生。

关键词:连接器;柔性电路板;空焊;润湿性;变形中图分类号:TM 503+.5文献标志码:A 文章编号:1672-5468(2019)S1-0063-07doi:10.3969/j.issn.1672-5468.2019.S1.012Failure Analysis of Connector Soldering DefectsHUANG Aizhen ,LU Yufeng(Shenzhen Kaifa Technology Co.,Ltd.,Shenzhen 518000,China )Abstract :Poor welding failure of connector occurs from time to time.The poor air-welding ofconnector pin is analyzed deeply ,and the process and means of analysis are introduced in detail.Through the analysis means of appearance inspection ,wetting balance ,slice ,SEM and DSC ,it is found that the main reason for the poor welding of connector pin is the deformation of FPC .At the same time ,some effective countermeasures are put forward so as to reduce or avoid the occurrence of poor air welding .Key words :connector ;FPC ;welding opening ;wettability ;deformation收稿日期:2019-04-16作者简介:黄爱珍(1986-),女,广东深圳人,深圳长城开发科技股份有限公司项目管理工程师,从事PCB&PCBA 焊接可靠性方面的研究工作。

接线端子常见的致命故障及预防措施接线端子是电气设备中重要的连接部件之一，其质量安全直接关系到设备的正常运行和人身安全。

常见的接线端子致命故障有线路松动、短路、烧毁等问题，下面将详细介绍这些问题的原因及预防措施。

一、线路松动问题。

线路松动可能导致接线端子之间的接触不良，进而引发电气设备的故障。

这种情况的原因往往是由于电器设备使用时间长、接线端子锁紧螺母松动或是电器设备受到机械振动导致的。

预防措施：1.定期检查电器设备中的接线端子，对于有松动的连接，应及时进行紧固处理，以确保接触良好。

2.可在接线端子旁边加装防松螺母，并且定期检查和紧固。

二、短路问题。

短路是指两个或者多个导线之间接触到了彼此或接触到其他的导体或外壳，引起两个不同电位之间的瞬间短路，产生电弧而导致电器设备故障。

预防措施：1.设计时应合理布置导线，避免导线的交叉和重叠，尽量减少导线之间的距离，避免短路的发生。

2.在导线之间加装隔离套管或绝缘带进行隔离，防止导线之间的直接接触。

3.在接线端子上使用绝缘材料，例如，绝缘套管、绝缘盖子等，提高接线端子的绝缘性能。

三、烧毁问题。

接线端子烧毁通常是由于接线端子内部接触不良、接触电阻过大、使用电流超过额定电流等原因引起的。

这种情况会严重影响设备的正常使用，造成设备损坏甚至触电事故。

预防措施：1.选择质量可靠的接线端子，具有良好的导电性和导热性能，并能承受相应电流的额定负荷，避免接线端子过载。

2.定期检查接线端子的状态，如发现有接线端子发热等异常情况，应及时进行处理，以避免短路和烧毁。

3.使用专业的工具和技术进行接线端子的安装，确保接线的牢固。

综上所述，接线端子的常见致命故障包括线路松动、短路和烧毁，可能导致电器设备故障和触电事故。

对于这些故障，我们可以通过定期检查、紧固、使用适当的绝缘材料、布线合理以及选择质量可靠的接线端子等预防措施来降低发生概率，保障设备的正常运行和人身安全。

连接器的失效原因一、简介连接器是一种用于连接电子设备和电路的组件，常见于计算机、手机、电视等电子产品中。

连接器的失效会导致设备无法正常工作，因此了解连接器的失效原因对维修和保养设备非常重要。

二、机械失效机械失效是连接器失效的主要原因之一，主要包括以下几个方面：1. 机械磨损长期使用会导致连接器内部的金属接触面磨损，从而影响电信号的传输。

磨损严重时，连接器可能无法正常插拔或断开。

2. 弹簧失效连接器中的弹簧起到稳定插头和插座之间的压力作用，保证良好的电气连接。

当弹簧失效时，连接器可能无法正常插入或断开，导致电气接触不良。

3. 粘附和腐蚀连接器接触面积小，容易受到灰尘、污垢和氧化物的影响，导致连接器粘附或腐蚀。

粘附和腐蚀会降低连接器的电气性能，甚至导致连接器完全失效。

4. 连接器外壳破裂连接器的外壳通常由塑料或金属制成，如果外壳破裂或变形，会导致连接器无法正常插入或断开，甚至导致电路短路。

三、电气失效除了机械失效，连接器的电气性能也可能导致连接器失效。

1. 电气接触不良连接器的电气接触不良是一种常见的电气失效。

接触不良可能是由于连接器内部接点松动、氧化、磨损等原因导致的。

电气接触不良会导致信号传输不稳定或中断。

2. 短路和断路连接器内部的金属接点如果发生短路或断路，会导致电路异常。

短路可能由于连接器内部的导线断裂或外壳破裂导致，而断路可能由于连接器内部的导线接触不良或断裂导致。

3. 隔离失效连接器的隔离性能是保证电路安全的重要指标之一。

当连接器的隔离失效时，可能导致不同电路之间的干扰和短路，从而影响设备的正常运行。

四、环境失效连接器的环境失效是由于外部环境的影响导致连接器失效。

1. 高温和低温连接器在高温或低温环境下工作时，可能会出现连接器内部材料膨胀或收缩，导致连接器失效。

高温还可能导致连接器内部的绝缘材料老化，降低电气性能。

2. 潮湿和腐蚀性气体连接器如果长时间暴露在潮湿的环境中，可能会导致连接器内部的金属部件腐蚀，从而影响连接器的电气性能。

控制系统接插件失效机理分析及防范措施摘 要:本文介绍了几种常见控制系统接插件失效现象，通过对失效机理分析解剖，提出了防范措施，最后就如何提高控制系统接插件的使用可靠性和检查方法提出了一些建议。

接插件是控制系统重要的配套元器件，从系统、分系统、机柜、印刷电路板到每个可更换的独立单元，成千上万的接插件如同人的神经系统分布于各个系统和部位，担负着控制系统的电能传输、信号控制与传递任务。

任何一个接插件故障都将导致整个控制系统或某一控制设备无法正常工作或停役。

因此，有效预防控制系统接插件故障对确保发电机组的安全、稳定、经济运行具有重要意义。

控制系统接插件常见故障控制系统接插件是一种为电缆(包括通信电缆)和电缆端头提供快速接通和断开的连接器件。

通常要求接触部位该导通的地方不仅必须导通，且必须接触可靠；对绝缘部位不该导通的地方必须可靠绝缘。

现结合工作中碰到和参与的几起接插件故障原因分析情况，概括出3种接插件常见故障。

1. 接触不良接触件是接插件的核心零件，也是其导电部分，它将来自接插件的插头(或插座)尾部所连接的电线或信号线的电压或电流信号传递到与其相配的接插件插座(或插头)对应的接触件上。

故接触件须具备优良的结构、稳定可*的接触保持力和良好的导电性能。

由于接触件结构设计不合理、材料选用不当、机械加工尺寸超差、表面粗糙，热处理、胶接及表面处理等工艺不合理，储存使用环境恶劣和操作使用不当等原因，都会在接插件的接触部位和端接部位造成接触不良。

表1中案例1、2为某电厂2台机组因通信接插件接触不良造成的2次MFT动作；案例9为某电厂因DEH电源插头接插件接触不良引起的跳机动作。

通过对这3个接插件的现场模拟试验发现，一旦稍有振动，个别插针接触电阻就会发生跳变，同一接插件中插针的插拔力差别较大，解体检查发现部分插孔孔径明显偏大，插拔力减小。

遂取消此接插件而直接改为焊接式连接，彻底消除了这一隐患。

案例5则是由于潮湿、腐蚀性气体作用，结果在接插件表面生成了一层氧化薄膜，增加了接插件的接触电阻，造成控制系统工作电源电压降至额定允许工作电压值以下，导致控制系统无法正常工作跳机。

射频同轴连接器的失效现象分析及改进措施摘要：射频同轴连接器作为电子系统中的关键基础元件，一旦失效将会造成电子系统的故障，极大程度上降低了整机系统的可靠性。

如果能准确定位连接器的失效现象及失效机理，就能在射频同轴连接器的研制、生产过程中，预防失效现象再次发生或者失效现象的重复出现，就会极大的提高射频同轴连接器的可靠性。

本文通过对我单位射频连接器在研制及用户使用过程中出现的失效现象进行分析，使产品技术人员能够掌握基本的射频同轴连接器失效分析方法，提高射频同轴连接器产品的可靠性及技术水平。

关键词：射频同轴连接器；失效分析；改进措施1 引言射频同轴连接器的主要功能是在电子系统、设备及元（部）件间起机械连接、分离和传输射频信号的作用[1]。

为提高射频同轴连接器的可靠性，必须在连接器的全生命周期中做好失效分析，预先采取必要的措施，以提高连接器的质量。

失效分析是确定产品失效原因及机理的过程。

对射频同轴连接器的失效分析是对已失效连接器进行的一种事后检查,其目的是明确失效机理，找出失效原因，提出改进和预防措施，以提升连接器的可靠性。

2.射频同轴连接器失效现象及失效分析方法射频同轴连接器的种类较多，从常用的连接机构形式可以分为：螺纹连接形式（如SMA、N、TNC等）、卡口连接形式（如BNC等）、推入连接形式（如BMA、SBMA、SMP等）[2]。

通过对这些形式连接器在研制及使用过程中出现的失效现象的归纳及总结，射频同轴连接器的失效现象可以进行大致的分类：机械性能失效、环境性能失效及电性能失效。

围绕射频同轴连接器失效现象的分析是看似简单实际却很复杂的过程。

2.1射频同轴连接器失效现象射频同轴连接器的常见的失效现象如表1所示。

表1 射频同轴连接器失效模式2.2射频同轴连接器失效分析方法失效现象分析的目的是通过对已失效元器件的检查分析，明确失效机理，查找失效原因，提出改进措施，从而能提升产品的可靠性[3]。

射频同轴连接器进行失效分析一般先进行非物理破坏性分析，再进行破坏性分析；先进行外部现象分析，再进行内部分析。

波纹管连接件在高温高压条件下的失效分析与控制波纹管是一种常用的管道连接件，在高温高压条件下，由于受到较大的力和热作用，可能会出现失效问题。

本文将对波纹管在高温高压条件下的失效原因进行分析，并提出相应的控制措施。

一、波纹管失效原因分析1. 温度影响：高温会导致波纹管中金属材料的热膨胀，从而使波纹管的形状发生变化，失去弹性，甚至出现变形和破裂的情况。

2. 压力作用：高压力会对波纹管产生很大的挤压和剪切力，长时间的受力会导致波纹管的疲劳破裂，甚至出现泄漏的情况。

3. 腐蚀问题：在高温高压条件下，介质中可能含有腐蚀性物质，这些物质会对波纹管中的金属材料产生腐蚀作用，使其变薄，失去原有的强度和耐压性能。

4. 安装和使用不当：波纹管的安装和使用过程中，如果操作不当、力度不均匀或者连接方式不正确，都会导致波纹管的失效。

二、波纹管失效控制措施1. 材料选择：在高温高压条件下，波纹管的材料选择至关重要。

应选择高强度、耐热、耐压、耐腐蚀的金属材料，如不锈钢、镍基合金等，以提高波纹管的耐用性。

2. 结构设计：合理的波纹管结构设计可以提高其耐高压、耐高温和耐腐蚀性能。

例如增加波纹管的层数和厚度，采用波纹形状更合理的结构等。

3. 温度控制：对于波纹管所处的环境温度要加以控制，避免过高的温度对其产生不利影响。

可以采取隔热措施、增加冷却系统等方式，降低波纹管的工作温度。

4. 压力控制：合理控制波纹管所承受的压力范围，避免超过其承受能力，严禁超压使用。

在使用过程中，可以采取增加支撑、减少压力冲击等方式，提高波纹管的使用寿命。

5. 腐蚀保护：在波纹管中加入抗腐蚀涂层或者使用耐腐蚀材料的衬里，可以阻止介质对波纹管金属材料的腐蚀作用，提高其耐用性。

6. 安装和维护：严格按照波纹管的安装规范进行操作，确保连接的紧密度和正确性。

定期对波纹管进行检查和维护，防止因磨损、腐蚀等因素导致的失效。

三、结语波纹管在高温高压条件下易发生失效，因此需要采取相应的控制措施来预防和解决问题。

射频同轴连接器的失效原因分析及可靠性提高方法射频同轴连接器的失效原因分析及可靠性提高方法射频同轴连接器作为无源器件的一个重要组成部分，具有良好的宽带传输特性及多种方便的连接方式，因而被广泛应用于测试仪器、武器系统、通讯设备等产品当中。

由于射频同轴连接器的应用几乎渗透到国民经济的各个部门，其可靠性也越来越引起人们的关心和重视。

本文针对射频同轴连接器失效模式进行了分析，并就如何提高其可靠性进行了讨论。

射频同轴连接器的品种虽然很多，但无论是螺纹连接型如：N型、SMA、3.5mm，卡口连接型如：BNC、 C，还是推入连接型如：SMB、SSMB、MCX其连接原理大体相同。

下面以N型连接器为例，就其失效形式及提高可靠性的方法展开分析。

图0-1是N型连接器的结构示意图。

N 型连接器对连接好后，连接器对的外导体接触面（电气和机械基准面）依靠螺纹的拉力相互顶紧，从而实现较小的接触电阻(＜5mΩ）。

插针内导体的插针部分插入插孔内导体的孔内，并通过插孔壁的弹性保持两个内导体在插孔内导体的口部良好的电接触(接触电阻3mΩ）。

此时插针内导体的台阶面与插孔内导体端面并未顶紧，而是留有0.1mm的间隙，这个间隙对同轴连接器的电气性能和可靠性有重要影响。

N型连接器对的理想连接状态可归纳为以下几点：外导体的良好接触、内导体的良好接触、介质支撑对内导体的良好支撑、螺纹拉力的正确传递。

以上连接状态一旦发生改变将导致连接器的失效。

下面我们就从这几个要点入手，对连接器的失效原理进行分析，从而找到提高连接器可靠性的正确途径。

1、外导体的不良接触导致的失效为保证电气和机械结构的连续性，外导体接触面之间的力一般都很大。

以N型连接器为例，当螺套的拧紧力矩Mt为标准的135N.cm时，由公式Mt=KP0×10-3N.m(K为拧紧力矩系数，此处取K=0.12)，可以计算出外导体受到的轴向压力P0可达712N，如果外导体的强度较差，就有可能造成外导体连接端面磨损严重甚至变形溃缩。
