分配器用户手册目 录1、分配器-AV (1)1.1 AV-103分配器 (1)1.2 AV-108分配器 (1)2、分配器-DVI (2)2.1 DVI-1*2分配器 (2)2.2 DVI-1*4分配器 (3)3、分配器-V (4)3.1 Video-104分配器 (4)3.2 Video-1*16分配器 (4)4、分配器-VGA (5)4.1 VGA-0102分配器 (5)4.2 VGA-104分配器 (6)4.3 VGA-1*8分配器 (7)4.4 VGA0116分配器 (8)4.5 VGA-1*10/24分配器 (9)1 分配器-AV1.1 AV-103分配器AV-1*3分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成三路高分辨率音视频信号。

AV-103后背板技术性能及指标：输入接口: 1路 BNC（VIDEO），1路RCA输出接口: OUTPUT1―3BNC; OUTPUT2―3 RCA阻 抗: 输入阻抗：75Ω输出阻抗：75Ω电 源: 220V /AC外形尺寸: 45×25×15mm(D×W×H)重 量: 0.3Kg配 件: 使用说明书1.2 AV-108分配器AV-1*8分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成八路高分辨率音视频信号。

AV-108后背板技术性能及指标 ：输入接口: 视频： 1路 BNC（VIDEO），音频：1路音频头（凤凰端子）输出接口: 视频：OUTPUT1―8BNC;音频：OUTPUT1―8 音频头（凤凰端子）阻 抗: 输入阻抗：75Ω输出阻抗： 75Ω电 源: 220V 50HZ的交流电源外形尺寸: 235×155×70mm(D×W×H)重 量: 1.3Kg配 件: 使用说明书2 分配器-DVI2.1 DVI-1*2分配器在许多多媒体应用系统中，往往需要把一个DVI信号源输送到中心机房进行处理，同时又需要在本地显示该信号。

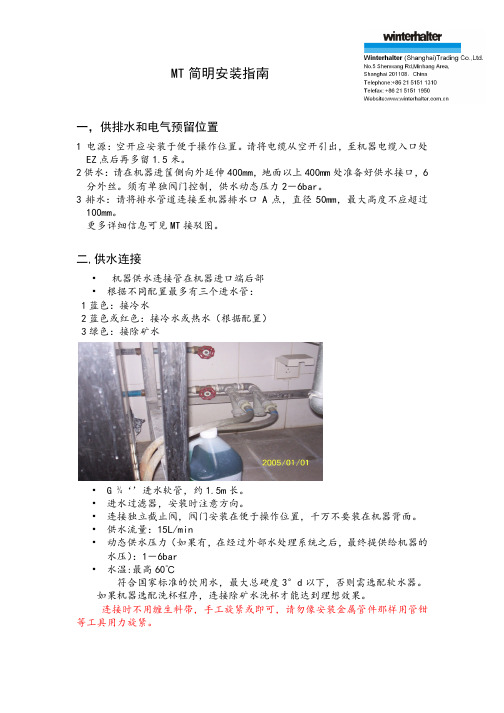

MT简明安装指南一，供排水和电气预留位置1电源：空开应安装于便于操作位置。

请将电缆从空开引出，至机器电缆入口处EZ点后再多留1.5米。

2供水：请在机器进筐侧向外延伸400mm，地面以上400mm处准备好供水接口，6分外丝。

须有单独阀门控制，供水动态压力2－6bar。

3排水：请将排水管道连接至机器排水口A点，直径50mm，最大高度不应超过100mm。

更多详细信息可见MT接驳图。

二,供水连接•机器供水连接管在机器进口端后部•根据不同配置最多有三个进水管：1蓝色：接冷水2蓝色或红色：接冷水或热水（根据配置）3绿色：接除矿水•G¾‘’进水软管，约1.5m长。

•进水过滤器，安装时注意方向。

•连接独立截止阀，阀门安装在便于操作位置，千万不要装在机器背面。

•供水流量：15L/min•动态供水压力（如果有，在经过外部水处理系统之后，最终提供给机器的水压）：1－6bar•水温:最高60℃符合国家标准的饮用水，最大总硬度3°d以下，否则需选配软水器。

如果机器选配洗杯程序，连接除矿水洗杯才能达到理想效果。

连接时不用缠生料带，手工旋紧或即可，请勿像安装金属管件那样用管钳等工具用力旋紧。

三，排水连接排水口位于机器进口侧后部下方,50PVC 连接.四：供电连接预留电缆穿过电缆护口后引至接线端子排，接线端子位于机器顶部配电箱。

蓝端子接零线；黄绿双色端子接地线；灰色L1,L2,L3接相线。

•确认供电电源与机器一致（400V,3NPE ，50Hz)•控制机器电源的开关应装在机器附近，触手可及的地方。

•根据机器功率选择相应线径和断路器（如果是漏电保护器，必须是四进四出，即零线必须通过保护器，并一一对应）。

•蓝色端子排接电源零线（N），黄绿双色端子排接地线(PE)。

其他接相线（L1,L2,L3)。

•供电连接后在没有确认电源前请勿通电！五，排风连接详见“MT系列洗碗机排风口注意事项”。

温特豪德大型输送式洗碗机MTR/MTF系列操作说明书（封面上显示的机器只是机器可能的一些类型和设备配置）1. 目录（温特豪德MTR系列篮筐输送式洗碗机和温特豪德MTF系列长龙式洗碗机）1. 目录 (2)2. 说明书内容结构 (5)2.1 相关术语说明 (5)2.2 使用符号说明 (5)3. 产品说明 (6)4. 安全事项 (6)4.1 指定用途 (6)4.2 非指定用途 (6)4.3化学物质（清洁剂、漂洗剂、除垢剂等）的处理 (6)4.4 通用安全事项 (7)4.5日常清洁和维护 (8)5. 机器使用前准备工作 (8)5.1 检查机器完整性 (8)5.2 初次启动 (8)6. 控制 (8)6.1 接通屏幕 (9)6.2 菜单等级 (9)6.3 屏幕保护 (10)7. 操作 (10)7.1 操作准备 (10)7.1.1 开机前准备 (10)7.1.2 开机 (12)7.2 按标准步骤洗涤 (12)7.2.1 传送起动/停止 (13)7.2.2 后退传送 (13)7.2.3 洗涤（MTF 系列机） (13)7.2.4 洗涤（MTR系列） (14)7.2.5 容器程序 (15)7.2.6 操作暂停 (15)7.3 特殊程序洗涤 (15)7.3.1 玻璃器皿洗涤程序 (16)7.3.2 渗透水漂洗（打开） (16)7.3.3 软化水与渗透水漂洗（不能更换） (16)7.3.4 实例：玻璃器皿程序洗涤和渗透水漂洗（打开） (17)7.4 常规检查 (17)7.5 第一区内换水 (18)7.6 关闭机器 (19)8. 维护和保养 (20)8.1每日洗涤 (20)8.1.1洗涤油脂过滤器 (20)8.1.2洗涤程序 (20)8.1.3检查外部水处理 (22)8.2月检查 (22)8.2.1 洗涤排气系统 (22)8.2.2洗涤脏物收集器 (22)8.2.3除垢 (23)8.3客户服务维修 (24)8.4更换洗涤剂产品 (24)9. 机器长期停用 (24)10. 洗涤过程组织 (25)11. 故障 (26)11.1 故障；屏幕符号显示 (27)11.2 故障；屏幕上的故障代码显示 (28)11.3 故障；洗涤效果差 (28)12. 提示菜单 (29)13 PIN菜单 (30)13.1 PIN 菜单 (31)13.2 卫生日志 (31)13.3 运行数据 (32)13.4 自动启动 (32)13.5 通用设置 (34)13.5.1 数据、时间、摄氏度/华氏度 (34)13.5.2 设置对比度 (35)13.5.3语言设置 (36)14. GSM模块（可选） (36)15. 数据传送到PC上（可选） (39)16. 处理 (39)17.技术数据 (39)17.1 技术数据 (39)17.2排放 (40)18. 连接外部定量给料设备（清洁剂、漂洗助剂） (41)18.1 安装电极 (41)18.2 安装给料管（洗涤剂） (42)18.3 安装给料管（漂洗助剂） (42)18.4 电气连接 (43)18.5 给料设备调试 (43)2. 说明书内容结构第4章到11章向您介绍应该注意的安全问题、机器操作方法和故障处理方法。

洗碗机分配器使用说明书一、简价洗碗机分配器，适用于国外销售的任何品牌洗碗机。

是一种准确方便经济实用的洗碗机清洁剂、催干剂分配器，有门式、通道式专用型，有探头和时间速度双模式控制方法，有CPU控制的探头、非探头（时间、速度）双模式控制，适用于任何类型洗碗机上使用。

二、安装1、分配器安装在洗碗机的进口上方墙体，打两个φ6塑胶膨胀管螺丝固定分配器，须将密封垫片安在墙头，防蒸发进入箱体内。

2、管路安装1）将φ6塑管截成适当长度，插入泵管两端用扎带扎紧，注意不要将吸入口、出口搞反。

泵的转向应是顺时针方向，吸入口的塑管末端装上过滤底阀，长度能放入清洁剂和催干剂的桶内，出口与清洁剂下药口和单向阀连接。

2）清苦剂进口，在洗碗机洗涤槽水平面上方，打一个φ10.2-10.5孔或7/8”标准孔装上进药口装置.3）催干剂进口须单向阀,一般洗碗机上有预留口。

3、探头安装必须安装在洗涤槽的水平面下10CM左右的地方，最好的位置应离水泵吸口较近，离进水口较远，切忌安装在加热管附近，否则容易熔化，选择好位置后打一个22（7/8英寸）的孔，用0.75-1平方米多股软线,连接至分配器的探头信号连接柱上.4、电路安装1）分配器工作电压（常电源）220V、110V，如有24V电压则不必接变压器电源，电源单独设置电源开关（以备清洗洗碗机用）。

2）连接主电源前检查洗碗机输出端电压再进行连接，以免烧坏变压器及电路板，确实后再连接。

3）一般洗碗机都在电控箱内，留有洗涤剂催干剂的电源信号接口，比较方便的就可接在分配器的触发信号连接柱上，电压范围在14V-230V都可以。

4）若洗碗机没有预留洗涤干剂的电源信号，可以将触发电源信号连接在主洗接触器和过水接触器的电源上。

5）分配器选择在时间速度控制模式时，则将首次加药的电源信号，连接进水电磁阀的电源上。

6）远程预警，可用连接线将分配器内ALARM 连接柱连接外部报警器（3V-24V）。

5、设置与调试1）具体见电路板图示和屏幕显示及设置。

Warewashing Hood Type Dishwasher, Single Skin with Rinse-aid Dispenser ITEM # MODEL # NAME # SIS # AIA #Short Form SpecificationAPPROVAL:Zanussi Professional**********************************Warewashing Hood Type Dishwasher, Single Skin with Rinse-aid DispenserWarewashingHood Type Dishwasher, Single Skin with Rinse-aid Dispenser505071 (NHT8)Hood type dishwasher, withsingle skin hood, built-in rinseaid dispenser, 80r/h304 Stainless steel construction to include single skin hood, external, front and side panels, wash tank, tank filter plus wash and rinse arms. Uses 2 water per final rinse cycle. 84°C rinse Main Features•ETL-Sanitation approved (ANSI/NSF 3 sanitation standard) and DIN 10512 compliant.•Requires only 2 liters of water per washing cycle thus ensuring low energy, water, detergent and rinse aid consumption.•Built-in atmospheric boiler sized to raise incoming water to a minimum of 84 °C for sanitizing rinse. No external booster is required. Constant temperature of 84 °C throughout the rinsing cycle regardless of the network's water pressure.•Unique temperature interlock guarantees required temperatures in both the wash and final rinse.•Maximum capacity per hour of 80 racks or 1.440 dishes (High productivity mode) easy to switch to 63 racks or 1.134 dishes (ETL-Sanitation mode) by pressing a button.•45/84/150 seconds cycles (High productivity mode); 57/84/150 seconds cycles (ETL-Sanitation mode).•Incorporated Soft Start feature to offer additional protection to more delicate items.•Slanted wash arms to avoid detergent-filled wash water dropping on clean dishes after the rinsing phase, thus guaranteeing ideal washing results.•Cycle may be interrupted at any time by lifting the hood.•Automatic self-cleaning cycle and self-draining vertical wash pump and boiler to avoid bacteria proliferation.•State-of-the-art electronic controls with built-in programming, self-diagnostics for serviceability and automatic interior self-cleaning cycle.•Built-in rinse aid dispenser with automatic initial and continuous cycle loading for perfect result while minimizing service and maintenance needs.•Boiler power setting from control panel to facilitate technician's operation when reducing total installed power, thus avoiding the need of machine opening.•Three phase electrical connection, convertible to single phase on-site.•IP25 protection against water jet, solid objects and small animals (larger than 6 mm).Construction•Heavy duty Stainless steel construction. Internal cavity as well as exterior panels are in 304 series Stainless steel.•Pressed tank in front position to facilitate cleaning.•Single skin hood supported by 3 springs to ensure smooth movement and guarantee operator safety.•Specially designed Stainless steel wash/rinse arms and nozzles provide superior cleaning action.•Revolving interchangeable Stainless steel wash/rinse arms above and below the rack, screw out for simple clean up.•Pre-arranged for on-site HACCP implementation and Energy Management device.•Element protection from dry fire and low water. Included Accessories•1 of Yellow cutlery container PNC 864242•1 of Basket for 18 dinner plates or 27 sideplates (max. diam. 240 mm)PNC 867002 Optional Accessories•Kit 8 plastic boxes for cutlery - yellow PNC 780068 ❑•External manual water softener - 12 lt PNC 860412 ❑•External automatic water softener - 8 lt PNC 860413 ❑•External manual water softener - 20 lt PNC 860430 ❑•Haccp kit with cable for hood type PNC 864006 ❑•Stainless steel inlet hose kit PNC 864016 ❑•Filter for partial demineralization PNC 864017 ❑•Kit to measure total/partial water hardness PNC 864050 ❑•Yellow cutlery container PNC 864242 ❑•Advanced filtering system kit for single skin hoodtypePNC 864329 ❑•Drain pump kit for hood type PNC 864346 ❑•Filter for total demineralization PNC 864367 ❑•Detergent dispenser kit PNC 864369 ❑•Front control panel for single skin hood typedishwasherPNC 864374 ❑•Reverse osmosis filter for single tank dishwasherwith atmosphere boilerPNC 864388 ❑•Deliming device kit for Hood Type (drain pumpincluded)PNC 864391 ❑•Pressure reducer for single tank dishwasher PNC 864461 ❑•Kit of rack and support to wash fryer basket PNC 864463 ❑•Connecting kit for duet manual hood typedishwasherPNC 865264 ❑•Set of 4 yellow cutlery containers PNC 865574 ❑•Basket for 6 trays 530x370 mm PNC 866743 ❑•Basket for 12 soup plates or 12 cups (max. diam.240 mm)PNC 867000 ❑•Basket for 18 dinner plates or 27 side plates(max. diam. 240 mm)PNC 867002 ❑•Basket for cups and coffee cups (24-48 pcs) -bluePNC 867007 ❑•Basket for bulk cutlery-capacity: 100 pieces -brownPNC 867009 ❑•Cover grid for small/light items in rack PNC 867016 ❑•Basket for 25 glasses max. height: 120 mmdiameter: 80 mm - bluePNC 867021 ❑•Basket for 16 glasses max. height: 70 mm - blue PNC 867023 ❑•Basket semi-professional (500x500x190mm)PNC 867024 ❑•Basket for 16 glasses max. height: 220 mm diameter: 100 mm - blue PNC 867040 ❑Incoming water line size:G 3/4"Key Information:N° of cycles: 3Duration cycle - Highproductivity:*45/84/150 sec.Duration cycle - Thermal Labelcompliant:57/84/150 sec.Racks per hour - Highproductivity: *80Racks per hour - Therma Labelcompliant:63Dishes per hour - Highproductivity: *1440Dishes per hour - Therma Labelcompliant:1134Wash temperature - Highproductivity:55-65 °CWash temperature - ThermalLabel compliant:75 °C MINRinse temperature (MIN):84 °CNet weight:106 kgShipping weight:118 kgShipping volume: 1.23 m³Packaging size(WxDxH):746x755x1547 mmNoise level:<68 dBA* According to market standard, the productivity is declared at aninlet water supply temperature of 50°C . If the water is supplied at65°C, the power can be reduced by 3 kW without any loss inproductivity.NOTE:If the water supply temperature is less than 50°C, it is necessary torequest higher power to maintain productivity.Warewashing Hood Type Dishwasher, Single Skin with Rinse-aid Dispenser The company reserves the right to make modifications to the products without prior notice. All information correct at time of printing.2014.11.12。

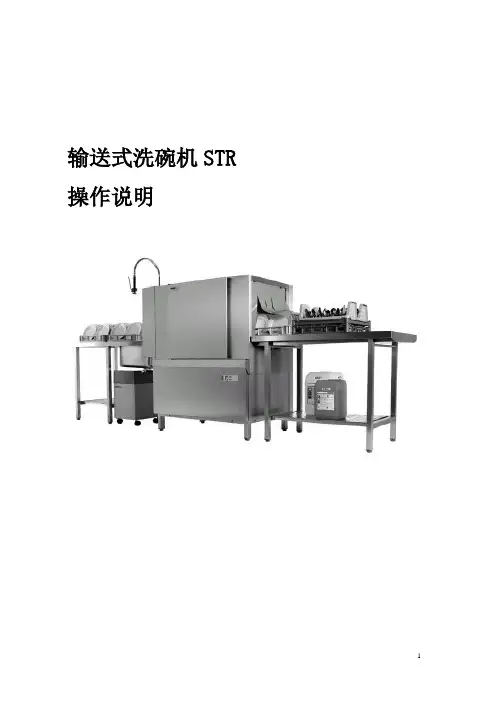

输送式洗碗机STR 操作说明目录1 关于说明书 ------------------------------------------------------------------31.1 使用符号说明---------------------------------------------------------------32 产品说明---------------------------------------------------------------------33 安全事项---------------------------------------------------------------------3 3.1 指定用途-------------------------------------------------------------------3 3.2 非指定用途-----------------------------------------------------------------3 3.3 化学物质（清洁剂，漂洗助剂，除垢剂等）的处理-------------------------------4 3.4 通用安全事项---------------------------------------------------------------43.5 日常清洁和维护-------------------------------------------------------------44 机器工作前-------------------------------------------------------------------4 4.1 检查机器的完整性-----------------------------------------------------------54.2 首次安装-------------------------------------------------------------------55 操作和控制原理---------------------------------------------------------------56 操作-------------------------------------------------------------------------5 6.1 操作前准备-----------------------------------------------------------------5 6.1.1 机器开启前---------------------------------------------------------------5 6.1.2 开启机器-----------------------------------------------------------------6 6.2 洗涤-----------------------------------------------------------------------6 6.2.1 启动/停止传送------------------------------------------------------------6 6.2.2 洗涤---------------------------------------------------------------------7 6.2.3 打开机器门---------------------------------------------------------------7 6.2.4 操作暂停-----------------------------------------------------------------7 6.3 用较低的漂洗温度洗涤（特殊机型）-------------------------------------------7 6.4 温度显示在控制主板上-------------------------------------------------------8 6.5 工作台限位开关-------------------------------------------------------------8 6.6 日常检查-------------------------------------------------------------------86.7 关闭机器-------------------------------------------------------------------97 维护和保养-------------------------------------------------------------------9 7.1 日检查---------------------------------------------------------------------9 7.1.1 排水槽（启动排水程序）---------------------------------------------------9 7.1.2 清洗机器外壁------------------------------------------------------------10 7.1.3 检查外部水处理----------------------------------------------------------10 7.2 月检查--------------------------------------------------------------------11 7.2.1 清洗脏凹槽--------------------------------------------------------------11 7.2.2 除锈--------------------------------------------------------------------117.3 客服保养------------------------------------------------------------------118 机器长期停用----------------------------------------------------------------129 故障------------------------------------------------------------------------12 9.1 故障；显示在主板上--------------------------------------------------------129.2 故障----------------------------------------------------------------------1310 技术参数-------------------------------------------------------------------14 10.1 技术参数-----------------------------------------------------------------14 10.2 标准---------------------------------------------------------------------1411 连接外部定量给料设备（清洁剂，漂洗助剂）------------------------------------14 11.1 安装传导电极------------------------------------------------------------- 14 11.2 安装给料管（清洁剂）----------------------------------------------------- 15 11.3 安装给料管（漂洗助剂）--------------------------------------------------- 15 11.4 电器连接----------------------------------------------------------------- 16 11.5 给料设备调试 ------------------------------------------------------------ 161 关于说明书从第3章到到第9章，你将看到需要遵守的注意事项，机器的操作方法和故障的处理方法第11章说明如何连接清洁剂给料设备和漂洗助剂。

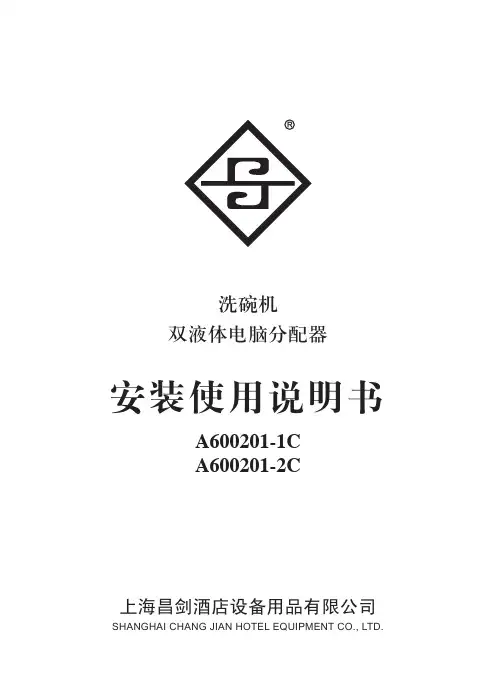

洗碗机双液体电脑分配器安装使用说明书A600201-1CA600201-2C上海昌剑酒店设备用品有限公司SHANGHAI CHANG JIAN HOTEL EQUIPMENT CO., LTD.洗碗机分配器使用说明书一、简介昌剑公司最新研制开发的洗碗机分配器，适用于国内外销售的任何品牌洗碗机。

是一种准确方便经济实用的洗碗机清洁剂、催干剂分配器，有门式、通道式专用型，有探头和时间速度双模式控制方法，有CPU控制的探头、非探头（时间、速度）双模式控制，有遥控型、非遥控型。

适用于任何类型洗碗机上使用。

二、安装1. 分配器安装在洗碗机的进口上方墙体，打两个 6 墙洞，用塑料膨胀管螺丝固定分配器，须将密封垫片安在墙体上，防蒸汽进入箱体内。

2. 管路安装1)将 ６塑管截成适当长度，插入泵管两端用扎带扎紧，注意不要将吸入口、出口搞反。

泵的转向应是顺时针方向，吸入口的塑管末端装上吸液管，长度能放入清洁剂和催干剂的桶内，出口与清洁剂下药口和单向阀连接。

2)清洁剂进口，在洗碗机洗涤槽水平面上方，打一个 22或7/8"标准孔装上进药口装置。

3)催干剂进口须装单向阀，一般洗碗机上有预留口。

3. 探头安装必须安装在洗涤槽的水平面下 10cm左右的地方，最好的位置应离水泵吸口较近，离进水口较远,切忌安装在加热管附近，否则容易熔化，选择好位置后打一个 22mm或7/8英寸的孔，用0.75-1平方米多股软线，连接至分配器的探头信号连接柱上。

4. 电路安装1)分配器工作电压（常电源）220V、110V，如有 24V 电压则不必接变压器电源，电源单独设置电源开关（以备清洗洗碗机用）。

2)连接主电源前检查洗碗机输出端电压后再进行连接，以免烧坏变压器及电路板，确定后再连接。

3)一般洗碗机都在电控箱内，留有洗涤剂催干剂的电源信号接口，比较方便的就可接在分配器的触发信号连接柱上，电压范围在14V-230V都可以。

4)若洗碗机没有预留洗涤剂催干剂的电源信号，可以将触发电源信号连接在主洗接触器和过水接触器的电源上。
