16G101图集柱箍筋构造及计算案例PPT

2020/11/20
6
讲座说明
12G901图集修编后共分三册
一、 住建部建质[2012]134号通知，2012年11月1 日起实施12G901系列图集；
二、原06G901-1、 09G901-2～5同时废止；
三、钢筋的排布规则及构造作法的修订，是根据现 行国家及行业标准、规范规定编制的；
四、是对现行11G101、11G329系列图集构造内 容在施工钢筋排布构造的深化；
4பைடு நூலகம் 非抗震及抗震6～8°板柱-框架剪力墙结构体系中 的柱、梁、板；
5. 楼梯：现浇板式楼梯（固定支座及下端滑动支座）
6. 基础：扩展接触（独立基础、条形基础）、筏形基 础、桩、桩承台。
2020/11/20
8
本次讲座主要内容
一、一般构造要求 二、框架结构 三、剪力墙结构（含框架-剪力墙） 四、普通楼板 五、板柱体系楼板 六、板式楼梯 七、基础
11
S
G
8
14
批准年份 试用图代号 专业代号 类别
顺序号
4.专业代号 建筑J、结构G、给水排水S、暖通空调K、动力R 弱电X 、人防F、城市道路MR、市政给排水MS
2020/11/20
5
5.废止标准图集
由于新材料、新工艺、新设备、新方 法和工程技术的发展以及建筑技术的不断 更新，部分标准设计技术陈旧已不适应需 要，选用国家标准设计图集时应注意最新 的年代号，及废止图集的通知。
1）影响混凝土结构耐久性的主要内因是混凝土材料 抵抗性能退化的能力；从建筑材料的角度控制混 凝土的质量，以保证结构的耐久性；
2）控制混凝土水胶比、强度等级、氯离子含量和含 碱量的要求；不再限制最小水泥用量；
3）一类环境房屋混凝土结构不考虑碱骨料问题。

2022/1/26
38
9）梁侧面钢筋（腰筋）的排布
（1）梁腹板高度 hw≥450mm时（板底至下部钢筋合 力点）,需要设置构造腰筋G，腰筋间距不宜大于 200mm；
（2）抗扭纵向钢筋N应在梁侧面均匀对称布置（梁 四角也为抗扭腰筋），间距不应大于200mm及梁的 短边尺寸；
2022/1/26
39
3）拉结钢筋的排布及构造
（1）梁端均做135°弯钩，同时拉住腰筋及箍筋；
（2）设计文件无特殊要求时，间距为箍筋间距的2 倍，竖向交错布置；
（3）抗震框架梁，弯钩后的直线段为10d，其他情 况为5d（与腰筋的性质无关）；
2022/1/26
40
A.角柱上、下纵向钢筋一侧直线锚固，另一侧弯折 锚固钢筋排布及构造。
2022/1/26
2022/1/26
12
唐山地震节点区未配置箍筋破坏
2022/1/26
13
柱端箍筋未作加密
2022/1/26
14
纵向钢筋搭接、箍筋未加密、未做复合箍筋
2022/1/26
15
g）穿层柱箍筋加密区按几何尺寸计算柱净高；
h）一个方向无框架梁时箍筋加密区柱净高计算方 法； i）错层节点核心区范围。
2022/1/26
41
B.边、角柱上、下纵向钢筋弯折锚固，竖直段不重 叠钢筋排布及构造（水平段足够)。
2022/1/26
42
C.边、角柱上、下纵向钢筋弯折锚固，为保证水平 段长度，竖直段重叠钢筋排布及构造。
2022/1/26
43
D.楼层端节点，梁纵向钢筋端部加锚板的锚固钢筋排 布构造做法，长度是含锚板厚度在内，宜伸至柱竖 向钢筋内侧。
度相同）
1）框架梁上部钢筋宜按主框架梁（或长方向）在 上部，另一方向自然弯曲在下部排布；

（2）附加横向钢筋也可做成封闭箍筋与固定箍筋 合并设置；
2020/11/20
27
（3）利用筏板封边纵向钢筋、基础梁腰筋作为附加
横向钢筋(不足部分另补)；从柱边延伸长度应不 小于la;
2020/11/20
28
7）柱基础为上反基础梁时
（1）在梁范围内设置附加横向箍筋，筏板内设置 固定箍筋；
（2）当设置基础梁端水平加腋时，不满足保护层 厚度大于5d，可使加腋的水平构造钢筋满足附加横 向钢筋的直径和间距要求，柱内只设置固定箍筋；
1
一）普通板式楼梯
1.第一跑与基础的钢筋排布与构造 1）与条形基础相连 （1）根据支座的设计支承假定确定上部钢筋的 弯折锚固水平段长度； （2）下部纵向钢筋在支座内的锚固长度； （3）第一根分布钢筋距支座的距离；
2020/11/20
2
（4）有抗震设防要求时，上、下纵向钢筋在支座内的 锚固长度要求；
2）满足直线锚固长度且能固定在设计位置上，可 在端部不做水平弯折； 3）弯折锚固竖直段长度应不小于0.6labE(0.6lab) 且弯折后的直线段为12d；
2020/11/20
31
4）基础厚度较大，考虑竖向分布钢筋的固定时，可 根据实际情况“隔一布一”或每隔1米有一根钢筋 伸至基础底板；
5）在锚固区设置2道水平分布钢筋且间距不大于 500mm的水平固定钢筋，并每层均设置水平拉结钢 筋，不容许点焊固定；
（1）直线锚固、弯折锚固长度的要求同前；
（2）基础梁范围保护层厚度≤ 5d时，可结合基础 梁的腰筋设置横向构造钢筋；
2020/11/20
35
3.地下室外墙竖向钢筋在基础中锚固
1）竖直段满足应不小于0.6labE(0.6lab)且弯折后 的直线段为12d；

吊筋
附加箍筋
梁高>800吊 筋弯起60°、 梁高≤800
吊筋弯起 45°构造
悬挑梁与框架梁同一标高， 上部配上筋部相第2排同钢筋
（不通长）
上部第一排通长钢筋 框架上梁部第下第1部排1排钢根通钢筋数长筋钢根筋数—框上锚架部固柱第度长边下2钢的度排缘第部筋10：钢5外.一钢数d7伸筋伸5排筋量倍入长悬钢：柱度挑筋≥内：长根2根数，/2≥

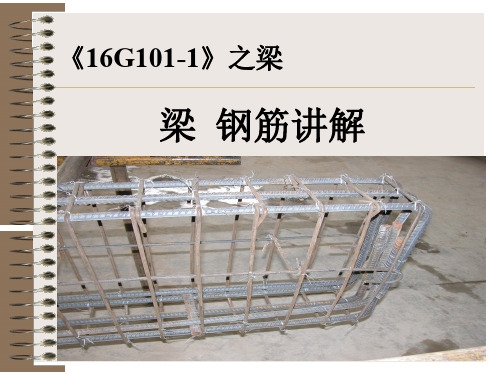

《16G101-1》之梁
梁 钢筋讲解
ppt课件
1
梁类型及平法编号
返回
梁类型 楼层框架梁 屋面框架梁 框支梁 非框架梁 悬挑梁 井字梁
代号 序号 跨数及是否带有悬挑
KL X X (X X)、 (X X A)或(X X B) WKL X X (X X)、 (X X A)或(X X B) KZL X X (X X)、 (X X A)或(X X B)
悬挑梁与框架梁同一标高，
上部配筋不同 上上部部第第2一排排非通非通长通长钢长钢筋钢筋
上部第2排钢筋 （不通长）
筋从从从柱柱柱外外外边边边缘缘缘内内内伸伸伸LLLaaa
上部第一排通长钢筋
钢筋数量：≥2根，≥
第一排钢筋根数/2
上部第第1排1排根通钢数长筋钢根筋数—框上锚架部固柱第度长边下2的度排缘部10：钢5外.钢d7伸筋伸5筋倍入长悬柱度挑内：长
②加密区和非加密区箍筋肢数一样，肢数 注写一次，写在括号内；
如果不一致分别注写在括号内
φ8 ＠100（4）/200（2）表示加密区为直 径8mm间距100mm的4肢箍筋，非加密区 为直径8mm间距200mm的2肢箍筋，箍筋 为II级钢。
③ 非框架梁、悬挑梁、非抗震梁采用不同箍 筋间距和肢数，用斜线“/” 分开；先写 支座端部箍筋，后写跨中钢箍筋

2020/11/20
19
2）水平分布钢筋
（1）距楼板顶面、地面标高边缘的起始距离宜为 50mm（《混凝土结构工程施工规范》GB 506662011第5.4.7条规定）；
（2）楼层楼板高度范围内宜配置一道水平分布钢 筋；
2020/11/20
20
8.墙肢内拉结钢筋的排布
1）拉结钢筋可采用梅花形排布和矩形排布；
2020/11/20
14
5.剪力墙分布钢筋在楼层处排布及构造
1）第一道水平分布钢筋距上、下结构面不宜大于 50mm; 2)在楼板厚度范围内宜布置
一道水平分布钢筋； 3）楼板上、下环境类别不同，
保护层厚度不同时，上部 保护层厚可不变，加大 下部保护层厚度；
2020/11/20
15
4）楼板上、下剪力墙厚度不同，可采用弯折贯通，
2020/11/20
5
6）转角墙处水平分布钢筋采用搭接连接时，外侧( 阳角处)水平分布钢筋应满足llE(ll);内侧（阴角
处)水平分布钢筋应截断，不应连续配置。
2020/11/20
6
3.剪力墙水平分布钢筋在端部排布及构造
1）一字形墙端部
（1）端部有边缘构件时，可弯折竖向钢筋外侧 或内侧10d;
(2）端部无边缘构件时（开洞设置洞边加强钢 筋），可弯折竖向钢筋外侧10d;并设置135 °双 列拉结钢筋；
2020/11/20
7
2）一侧有翼墙
内侧水平分布钢筋不可以弯折连续设置，应伸至 远端竖向钢筋内侧水平弯折15d;
2020/11/20
8
3）两侧有翼墙（丁字形墙）
水平分布钢筋伸至远端竖向钢筋内侧向外水平 弯折15d;
2020/11/20

2024/7/10
14
平法图集介绍
❖ 建筑结构施工图平面整体设计方法 （简称平法）表达形式，概括来讲，是把 结构构件的尺寸和配筋等，按照平面整体 表示方法制图规则，整体直接表达在各类 构件的结构平面布置图上，再与标准构造 详图相配合，即构成一套新型完整的结构 设计。
2024/7/10
15
平法图集介绍
❖ 16G101系列图集2016年9月1日正式实施。
图集包括《混凝土结构施工图平面整体表示方法制图规
则和构造详图》：16G101-1、16G101-2、16G101-3
16G101-1 现浇混凝土框架、剪力墙、梁、板 16G101-2 现浇混凝土板式楼梯 16G101-3 独立基础、条形基础、筏形基础及桩基础
2024/7/10
6
请找出 开口箍筋
请说出 纵筋根数
请说出 箍筋类型
这里有 哪些钢筋
2024/7/10
9
这是什么 节点
2024/7/10
10
拉筋在 哪里？
传统图示方法
你能用 平法表示 此梁吗
2024/7/10
12
平法图例及特点
平法图 集特点
2024/7/10
13
课程介绍
❖ 本课程是学习建筑工程计量与计价、 工程造价软件应用的基础课程，通过对 本课程学习，使学生能看懂平法施工图， 理解平法设计和各构件的钢筋锚固、连 接、根数等构造，在理解平法设计的基 础上，整理出具体的计算公式，本课程 重难点是构件钢筋工程量的计算。
模块一 基础知识
1 2 3 4 5 6
7
2024/7/10
目录
基础知识 梁钢筋算量 柱钢筋算量 板钢筋算量 剪力墙钢筋算量 楼梯钢筋算量 基础钢筋算量

46
工程概况
47
工程概况
48
工程概况
49
工程概况
• 个人理解：梁板式筏形基础梁有外伸构造时，底部钢筋应加设二排钢筋
50
工程概况
51
• 内容提取：
工程概况 • 1、锚固长度从桩内侧算起，需满足： 方桩≥25d，圆桩≥25d+0.1D，尾端弯 折10d • 2、当锚固长度：方桩≥35d，圆桩 ≥35d+0.1D时，尾端可不弯折 • 3、D为桩径，d为钢筋直径
52
工程概况
• 三桩承台钢筋端部构造同矩形承台
53
工程概况
• 承台梁钢筋端部构造同矩形承台
54
工程概况
55
工程概况
56
工程概况
57
工程概况
58
工程概况
59
工程概况
60
• 个人理解： • 超前止水构造对于结构内防水、地下
室外墙需提前回填等作用较大。
61
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
为50年的混凝土结构。 • 2.构件中受力钢筋的保护层厚度不应小于钢筋的公称直径d.
工程概况 • 3.一类环境中，设计使用年限为100年的结构最外层钢筋的保护层厚度不应小于表中数值的 1.4倍;二、三类环境中，设计使用年限为100年的结构应采取专门的有效措施。 • 4.钢筋混凝土基础宜设置混凝土垫层，基础底部的钢筋的混凝土保护层厚度应从垫层顶面
19
20
21
22
基础梁
坡形条形基础底板
23
三

纵筋外（不含弯折段）混凝土厚度＞5d
弯折长度
柱筋底层构造
箍筋构造
• 箍筋形式：非复合箍 • 箍筋基础顶面上起步：50 • 箍筋基础顶面下起步：100
纵筋外（不含弯折段）混凝土厚度≤5d
50
100
箍筋配置要求
1、纵筋外（不含弯折段）混凝土厚度≤5d 箍筋间距=min(5d,100) <注：d为插筋最小直径>
2、纵筋外（不含弯折段）混凝土厚度＞5d 箍筋间距≤500且不少于2根
底层柱筋计算
柱筋构造
顶Hale Waihona Puke 中间层 底层柱筋底层构造
基础插筋 箍筋
室外地坪
柱筋底层构造
基础插筋构造
• 机械连接： • 短：0 • 长：35d
35d
底部非连接区长度： • 基础上为嵌固部位取值=Hn/3 • 基础上为非嵌固部位取值
=max(Hn/6,Hc,500)
纵筋插入长度=Hj-bhc
弯折长度取值： 1、Hj-bhc≥laE 弯折长度=Max(150,6d) 2、Hj-bhc＜laE 弯折长度=15d

高杯口独立基础配筋构造
目录CONTENTS Nhomakorabea高杯口独立基础配筋构造
高杯口独立基础配筋构造
高杯口独基
底部配筋同独立基础，（B:X&Y） 顶部焊接钢筋网，（Sn 根数、级别、直径） 双杯口独立基础中间杯壁厚度小于400时配筋构造（La）
高杯口独立基础短柱配筋构造（纵筋、箍筋）
16G101-3P10
高杯口独立基础配筋构造
双杯口独立基础中间杯壁厚度小于400时配筋构造（La）
高杯口独立基础配筋构造
高杯口独基
短柱配筋，（O）
高杯口独立基础配筋构造
高杯口独立基础 短柱配筋构造
纵筋、箍筋 拉筋
高杯口独立基础配筋构造

独立承台的配筋构造及案例
二、三桩承台的钢筋构造
16G101-3 P95、96
独立承台的配筋构造及案例
分布筋排布距离
独立承台的配筋构造及案例
端部弯钩判断 35d+0.1D=35*25+0.1*1000=975mm 500+1000-40=1460mm>975mm，端部不用弯折 底部受力钢筋计算： （1000+1750）*2-2*40=5420
பைடு நூலகம்
独立承台的配筋构造及案例
独立承台的配筋构造及案例
独立承台的配筋构造及案例
独立承台的配筋构造及案例
分布筋的长度=受力钢筋净距+端部长度 =20*100+一个受力钢筋间距 =20*100+100=2100mm 柱子高度750mm，分布筋间距200mm 按3根分布筋计算
独立承台的配筋构造及案例
三、双柱联合承台配筋构造及案例
独立承台的配筋构造及案例
独立承台的配筋构造及案例
目录
CONTENTS
矩形承台的配筋构造及案例 三桩承台的配筋构造案例 双柱联合承台配筋构造及案例
独立承台的配筋构造及案例
独立承台的配筋构造及案例
一、矩形承台的配筋构造
16G101-3 P94
独立承台的配筋构造及案例
独立承台的配筋构造及案例
端部弯折判断 35d+0.1D=35*25+0.1*1000=975mm 500+1000-40=1460mm>975mm，端部不用弯折
16G101-3 P47
独立承台的配筋构造及案例
三、双柱联合承台配筋构造及案例
16G101-3 P99
独立承台的配筋构造及案例
