工业用压力管道作业指导书

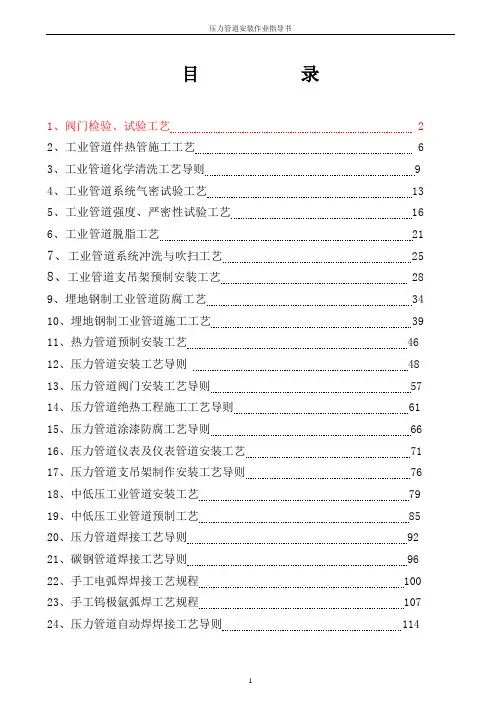

目录1、阀门检验、试验工艺 22、工业管道伴热管施工工艺 63、工业管道化学清洗工艺导则 94、工业管道系统气密试验工艺 135、工业管道强度、严密性试验工艺 166、工业管道脱脂工艺 217、工业管道系统冲洗与吹扫工艺 258、工业管道支吊架预制安装工艺 289、埋地钢制工业管道防腐工艺3410、埋地钢制工业管道施工工艺3911、热力管道预制安装工艺4612、压力管道安装工艺导则4813、压力管道阀门安装工艺导则5714、压力管道绝热工程施工工艺导则6115、压力管道涂漆防腐工艺导则6616、压力管道仪表及仪表管道安装工艺7117、压力管道支吊架制作安装工艺导则7618、中低压工业管道安装工艺7919、中低压工业管道预制工艺8520、压力管道焊接工艺导则9221、碳钢管道焊接工艺导则9622、手工电弧焊焊接工艺规程10023、手工钨极氩弧焊工艺规程10724、压力管道自动焊焊接工艺导则1141 范围本标准适用于工业管道、公用管道用金属阀门的检验和试验。

设计文件和顾客对阀门检验和试验另有要求时，应按要求进行。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单(不含勘误的内容)或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 50235—97 《工业金属管道工程施工及验收规范》HG 20225—95 《化工金属管道工程施工及验收规范》SH/T 3064—2003《石油化工钢制通用阀门选用、检验及验收》SH/T3517-2001 《石油化工钢制管道工程施工工艺技术规程》SH 3518 -2000 《阀门检验与管理规程》3 施工准备3.1 阀门试压站3.1.1 阀门检、试验应有独立的工作场地，如待试压件存放区、试压区、试压成品(合格品)区和不合格品区；3.1.2 试压厂房内通风、照明良好；3.1.3 阀门试压站应由健全的操作规程和管理制度。

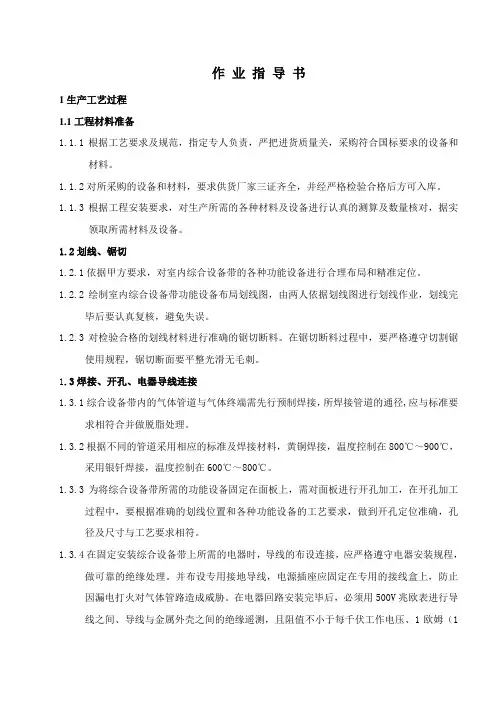

作业指导书1生产工艺过程1.1工程材料准备1.1.1根据工艺要求及规范，指定专人负责，严把进货质量关，采购符合国标要求的设备和材料。

1.1.2对所采购的设备和材料，要求供货厂家三证齐全，并经严格检验合格后方可入库。

1.1.3根据工程安装要求，对生产所需的各种材料及设备进行认真的测算及数量核对，据实领取所需材料及设备。

1.2划线、锯切1.2.1依据甲方要求，对室内综合设备带的各种功能设备进行合理布局和精准定位。

1.2.2绘制室内综合设备带功能设备布局划线图，由两人依据划线图进行划线作业，划线完毕后要认真复核，避免失误。

1.2.3对检验合格的划线材料进行准确的锯切断料。

在锯切断料过程中，要严格遵守切割锯使用规程，锯切断面要平整光滑无毛刺。

1.3焊接、开孔、电器导线连接1.3.1综合设备带内的气体管道与气体终端需先行预制焊接，所焊接管道的通径,应与标准要求相符合并做脱脂处理。

1.3.2根据不同的管道采用相应的标准及焊接材料，黄铜焊接，温度控制在800℃～900℃，采用银钎焊接，温度控制在600℃～800℃。

1.3.3为将综合设备带所需的功能设备固定在面板上，需对面板进行开孔加工，在开孔加工过程中，要根据准确的划线位置和各种功能设备的工艺要求，做到开孔定位准确，孔径及尺寸与工艺要求相符。

1.3.4在固定安装综合设备带上所需的电器时，导线的布设连接，应严格遵守电器安装规程，做可靠的绝缘处理。

并布设专用接地导线，电源插座应固定在专用的接线盒上，防止因漏电打火对气体管路造成威胁。

在电器回路安装完毕后，必须用500V兆欧表进行导线之间、导线与金属外壳之间的绝缘遥测，且阻值不小于每千伏工作电压、1欧姆（1Ω/1KV）为合格。

1.4组装1.4.1在上述加工过程完成后，对综合设备带进行组装，在组装工作前应由质检员对各加工工序进行检查验收，合格后方可进行组装。

1.4.2组装要求各种功能全部到位，并按规范进行调试，在直视范围内综合设备带不能有残缺，破损或划痕。

专用作业指导书管道安装检验作业指导书1.目的: 通过对管道安装检验作业施工质量的有效控制, 保证压力管道的施工质量。

2.适用范围: 本公司压力管道的安装检验作业。

3.职责3.1 管道安装检验作业由检验质量控制责任工程师主控。

3.2 班组自检, 施工队复检, 检验员验收, 项目部对进行质量初评, 质量技术处抽检后进行综合评定。

4 检验仪器设备工具电动试压泵、量具: 压力表、钢卷尺、盘尺、直角尺、钢板尺、水平尺、水平磁力线坠、量角规、划规、焊接检验尺、水准仪、外卡钳、测厚仪等。

5工程划分、质量检验评定程序及质量等级划分5.1质量检验评定按照《工业金属管道工程质量检验评定标准》进行综合质量评定。

5.2 标准5.2. 1工程划分5.2. 1. 1分项工程应为分部工程的组成部分。

同一分部工程中, 相同工作介质、管道类别的管道系统应划为一个分项工程。

该管道系统应根据设计、生产工艺的具体情况划分。

在分部工程中, 对工程质量起决定作用的分项工程应划分为主要分项工程。

Ⅰ、Ⅱ类管道及有毒、甲、乙类火灾危险介质的管道均应为主要分项工程。

Ⅰ、Ⅱ类管道及有毒、、甲、乙类火灾危险介质的管道分类应符合现行国家标准《工业管道工程施工及验收规范》的规定。

5.2. 1. 2分部工程应为单位工程的组成部分, 应按单位工程中的专业进行划分, 同一单位工程中的管道工程, 应为一个分部工程。

5.2．1．3一个单位工程中, 当仅有管道分部工程时, 该分部工程应为单位工程。

5.2. 2质量检验评程序5.2. 2. 1质量检验评定工作应按分项工程、分部工程、单位工程的顺序逐级进行。

5.2. 2. 2分项工程的质量评定工作应在其质量检验工作完毕后进行。

当有一个分项工程的质量评定结果这不合格时, 不得进行分部工程的质量评定。

5.2. 2. 3分部工程、单位工程的质量评定工作应在分项工程质量评定完毕后依次进行。

5.2．2．4当单位工程由几个分包单位施工时, 其总承包单位应对工程质量全面负责；各分包单位应按本标准的规定对其承建的分项、分部工程质量进行检验评定, 并应将有关资料及评定结果交总承包单位。

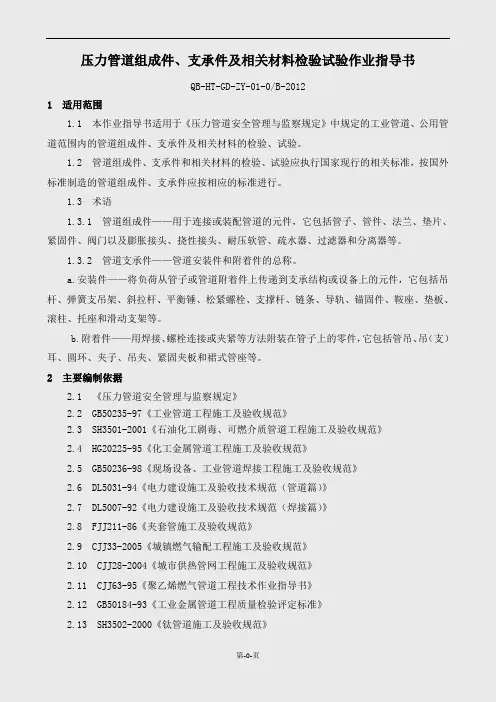

压力管道组成件、支承件及相关材料检验试验作业指导书QB-HT-GD-ZY-01-0/B-20121 适用范围1.1 本作业指导书适用于《压力管道安全管理与监察规定》中规定的工业管道、公用管道范围内的管道组成件、支承件及相关材料的检验、试验。

1.2 管道组成件、支承件和相关材料的检验、试验应执行国家现行的相关标准，按国外标准制造的管道组成件、支承件应按相应的标准进行。

1.3 术语1.3.1 管道组成件——用于连接或装配管道的元件，它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。

1.3.2 管道支承件——管道安装件和附着件的总称。

a.安装件——将负荷从管子或管道附着件上传递到支承结构或设备上的元件，它包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。

b.附着件——用焊接、螺栓连接或夹紧等方法附装在管子上的零件，它包括管吊、吊（支）耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。

2 主要编制依据2.1 《压力管道安全管理与监察规定》2.2 GB50235-97《工业管道工程施工及验收规范》2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》2.4 HG20225-95《化工金属管道工程施工及验收规范》2.5 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》2.6 DL5031-94《电力建设施工及验收技术规范（管道篇）》2.7 DL5007-92《电力建设施工及验收技术规范（焊接篇）》2.8 FJJ211-86《夹套管施工及验收规范》2.9 CJJ33-2005《城镇燃气输配工程施工及验收规范》2.10 CJJ28-2004《城市供热管网工程施工及验收规范》2.11 CJJ63-95《聚乙烯燃气管道工程技术作业指导书》2.12 GB50184-93《工业金属管道工程质量检验评定标准》2.13 SH3502-2000《钛管道施工及验收规范》2.14 GB2270-80《不锈钢无缝钢管》2.15 GB30877-82《低中压锅炉用无缝钢管》2.16 GB5310-1995《高压锅炉用无缝钢管》2.17 GB6479-2000《化肥设备用高压无缝钢管》2.18 GB9948-88《石油裂化用无缝钢管》2.19 GB/T17185-1997《钢制法兰管件》2.20 GB/T13401-2005《钢板制对焊管件》2.21 GB12459-2005《钢制对焊无缝管件》2.22 SH3518-2000《阀门检验与管理规程》3 检验、试验的准备3.1 管道组成件、支承件及相关材料检验试验的职责和工作程序执行《采购管理程序》、《检验和试验管理程序》《检验和试验状态管理程序》，大批量的检验、试验工作应成立检验、试验小组（由检验、试验作业人员、技术人员和质量检验员组成）。

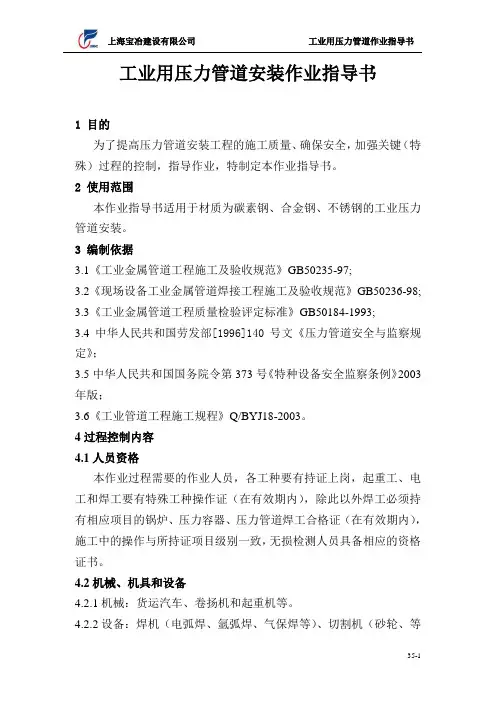

工业用压力管道安装作业指导书1 目的为了提高压力管道安装工程的施工质量、确保安全，加强关键（特殊）过程的控制，指导作业，特制定本作业指导书。

2 使用范围本作业指导书适用于材质为碳素钢、合金钢、不锈钢的工业压力管道安装。

3 编制依据3.1《工业金属管道工程施工及验收规范》GB50235-97;3.2《现场设备工业金属管道焊接工程施工及验收规范》GB50236-98;3.3《工业金属管道工程质量检验评定标准》GB50184-1993;3.4中华人民共和国劳发部[1996]140号文《压力管道安全与监察规定》；3.5中华人民共和国国务院令第373号《特种设备安全监察条例》2003年版；3.6《工业管道工程施工规程》Q/BYJ18-2003。

4过程控制内容4.1人员资格本作业过程需要的作业人员，各工种要有持证上岗，起重工、电工和焊工要有特殊工种操作证（在有效期内），除此以外焊工必须持有相应项目的锅炉、压力容器、压力管道焊工合格证（在有效期内），施工中的操作与所持证项目级别一致，无损检测人员具备相应的资格证书。

4.2机械、机具和设备4.2.1机械：货运汽车、卷扬机和起重机等。

4.2.2设备：焊机（电弧焊、氩弧焊、气保焊等）、切割机（砂轮、等离子、管道自动和锯床等）、坡口机、预热和退火器、弯管机和试压泵等。

4.2..3机具：磨光机、气割枪、冲击钻、倒链、千斤顶和电动刷等。

4.3作业条件4.3.1设计图纸及其它技术文件齐全，施工图经专业会审。

4.3.2施工方案经批准，技术交底，必要的技术培训符合要求。

4.3.3施工前向当地质量技术监督部门办理开工登记、安全质量监督检验申报，并向当地检验机构进行报验登记。

4.3.4材料和设备有合格的质量证明记录（含除锈涂装），现场道路畅通，水、电、气能满足现场施工需要。

4.3.5劳动力、施工机具能满足现场施工需要、上道工序已完成工序交接。

4.3.6施工、安全措施条件具备现场施工条件。

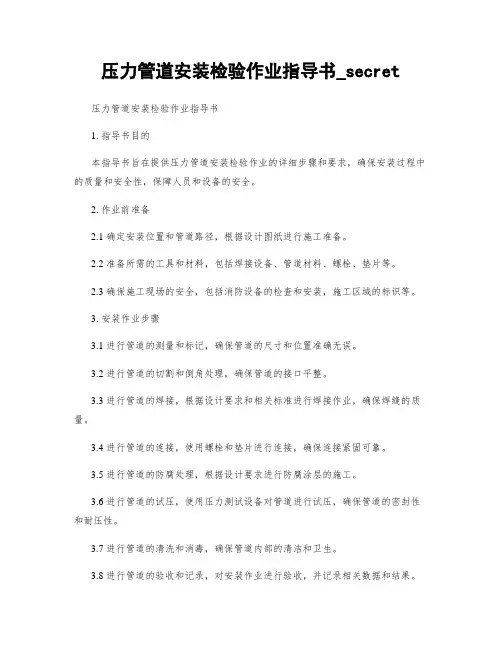

压力管道安装检验作业指导书_secret 压力管道安装检验作业指导书1. 指导书目的本指导书旨在提供压力管道安装检验作业的详细步骤和要求，确保安装过程中的质量和安全性，保障人员和设备的安全。

2. 作业前准备2.1 确定安装位置和管道路径，根据设计图纸进行施工准备。

2.2 准备所需的工具和材料，包括焊接设备、管道材料、螺栓、垫片等。

2.3 确保施工现场的安全，包括消防设备的检查和安装，施工区域的标识等。

3. 安装作业步骤3.1 进行管道的测量和标记，确保管道的尺寸和位置准确无误。

3.2 进行管道的切割和倒角处理，确保管道的接口平整。

3.3 进行管道的焊接，根据设计要求和相关标准进行焊接作业，确保焊缝的质量。

3.4 进行管道的连接，使用螺栓和垫片进行连接，确保连接紧固可靠。

3.5 进行管道的防腐处理，根据设计要求进行防腐涂层的施工。

3.6 进行管道的试压，使用压力测试设备对管道进行试压，确保管道的密封性和耐压性。

3.7 进行管道的清洗和消毒，确保管道内部的清洁和卫生。

3.8 进行管道的验收和记录，对安装作业进行验收，并记录相关数据和结果。

4. 安全注意事项4.1 在进行焊接作业时，必须佩戴防护眼镜、手套等个人防护装备。

4.2 在进行试压作业时，必须严格按照相关安全规范进行操作，防止压力过高导致事故发生。

4.3 在进行清洗和消毒作业时，必须使用合适的清洁剂和消毒剂，并注意防止化学物品的溅洒和吸入。

5. 质量要求和验收标准5.1 管道的尺寸和位置符合设计要求。

5.2 管道的焊缝质量良好，无裂纹、气孔等缺陷。

5.3 管道的连接紧固可靠，无漏气、漏水等情况。

5.4 管道的防腐涂层均匀、完整。

5.5 管道的试压结果符合设计要求，无泄漏。

5.6 管道的清洗和消毒符合卫生要求，无异味和污染。

6. 记录和报告6.1 安装作业的记录包括施工过程中的关键参数和数据，如焊接参数、试压压力、清洗消毒剂的使用量等。

6.2 安装作业的报告包括安装过程中的问题和解决方案，以及最终的验收结果和意见。

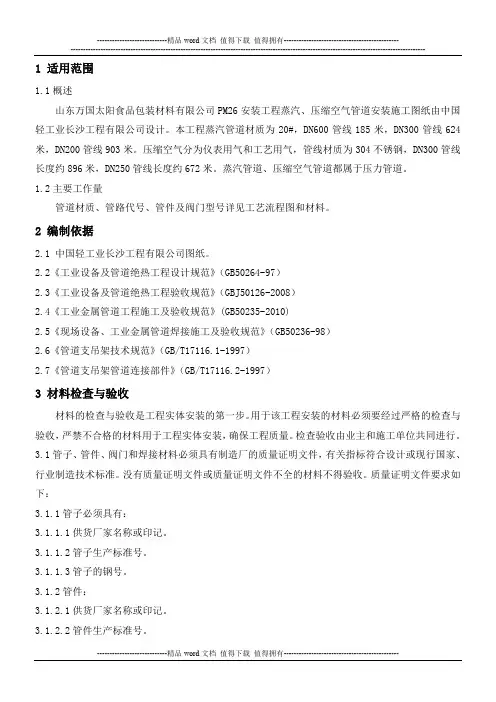

1 适用范围1.1概述山东万国太阳食品包装材料有限公司PM26安装工程蒸汽、压缩空气管道安装施工图纸由中国轻工业长沙工程有限公司设计。

本工程蒸汽管道材质为20#，DN600管线185米，DN300管线624米，DN200管线903米。

压缩空气分为仪表用气和工艺用气，管线材质为304不锈钢，DN300管线长度约896米，DN250管线长度约672米。

蒸汽管道、压缩空气管道都属于压力管道。

1.2主要工作量管道材质、管路代号、管件及阀门型号详见工艺流程图和材料。

2 编制依据2.1 中国轻工业长沙工程有限公司图纸。

2.2《工业设备及管道绝热工程设计规范》（GB50264-97）2.3《工业设备及管道绝热工程验收规范》（GBJ50126-2008）2.4《工业金属管道工程施工及验收规范》(GB50235-2010)2.5《现场设备、工业金属管道焊接施工及验收规范》（GB50236-98）2.6《管道支吊架技术规范》（GB/T17116.1-1997）2.7《管道支吊架管道连接部件》（GB/T17116.2-1997）3 材料检查与验收材料的检查与验收是工程实体安装的第一步。

用于该工程安装的材料必须要经过严格的检查与验收，严禁不合格的材料用于工程实体安装，确保工程质量。

检查验收由业主和施工单位共同进行。

3.1管子、管件、阀门和焊接材料必须具有制造厂的质量证明文件，有关指标符合设计或现行国家、行业制造技术标准。

没有质量证明文件或质量证明文件不全的材料不得验收。

质量证明文件要求如下：3.1.1管子必须具有：3.1.1.1供货厂家名称或印记。

3.1.1.2管子生产标准号。

3.1.1.3管子的钢号。

3.1.2管件：3.1.2.1供货厂家名称或印记。

3.1.2.2管件生产标准号。

3.1.2.3管件钢号。

3.1.2.4管件名称、规格。

3.1.2.5化学成分分析结果。

3.2管子、管件、和阀门的规格、型号、材质、数量必须符合设计要求及有关技术参数。

压力管道焊接作业指导书引言：压力管道焊接作业是一项关键的工作，对于保障管道的安全运行至关重要。

本文将从焊接前的准备工作、焊接操作技巧以及焊后的质量控制等方面进行论述，旨在为压力管道焊接作业提供指导。

一、焊接前的准备工作1. 材料准备：选择合适的焊接材料，确保其质量符合相关标准。

对于不同材料的焊接，应根据其特性选择合适的焊接方法和材料。

2. 设备检查：检查焊接设备的工作状态，确保焊机、电源等设备正常运行。

同时，检查焊接工具的完好性，如焊钳、电极等。

3. 环境准备：确保焊接现场通风良好，避免有害气体积聚。

清理焊接区域，保证焊接面无杂物和油污。

二、焊接操作技巧1. 焊接姿式：根据管道的位置和角度，选择合适的焊接姿式，确保焊接时的稳定性和舒适度。

同时，注意保护好焊工的眼睛和皮肤，佩戴防护装备。

2. 焊接参数：根据焊接材料和管道的要求，设置合适的焊接电流、电压和焊接速度。

焊接参数的选择直接影响焊接质量，需要根据实际情况进行调整。

3. 焊接顺序：根据焊接图纸和要求，确定焊接顺序。

普通情况下，应从管道的中心位置开始焊接，逐渐向两侧进行。

焊接时，应保持焊缝的均匀和连续性。

4. 焊接技巧：掌握好焊接的技巧，如电弧稳定、焊缝填充、熔池控制等。

在焊接过程中，要保持焊枪和工件之间的距离稳定，掌握好焊接速度，避免焊接过快或者过慢导致焊缝质量不佳。

三、焊后的质量控制1. 焊缝检查：焊接完成后，应对焊缝进行检查。

通过目测、放射性检测、超声波检测等方法，确保焊缝的质量符合相关标准。

如发现焊缝有裂纹、气孔、夹渣等缺陷，应及时进行修复。

2. 强度测试：对焊接后的管道进行强度测试，确保其能够承受设计压力。

常用的测试方法包括水压试验、气密性测试等。

3. 防腐处理：对焊接后的管道进行防腐处理，延长其使用寿命。

根据管道的材质和使用环境，选择合适的防腐方法，如涂覆、喷涂等。

结语：压力管道焊接作业是一项复杂而重要的工作，需要焊工具备一定的技术和经验。

压力管道焊接作业指导书压力管道焊接作业指导书1 合用条件或者范围本作业指导书合用于本公司承接的各种压力容器、压力管道安装焊接。

2 操作人员条件压力容器、压力管道安装焊工应受过操作技能、工作质量和施工安全的培训，并持有相应等级的焊工合格证，焊接热处理人员应经专业培训。

3 施工机具准备3.1 施工机械设备：交流电弧焊机、直流电弧焊机、钨极氩弧焊机、二氧化碳气体保护焊机、埋弧自动焊机、内外对口器、电容焊机、手提砂轮坡口机、焊条烘干箱、焊条保温箱。

3.2 工具和用具：焊枪、焊钳、焊炬、割炬、保温筒、錾子、扁铲、钢锉、钢锯、封头机架、内外对口器、加热板、电加热片、管材、管件固定机架以及面罩、护目镜、绝缘手套、绝缘鞋等焊接防护用具。

3.3 量具：焊缝检验尺、角尺、钢板尺、钢卷尺、游标卡尺。

3.4 检验和试验设备：X射线探伤机、光谱仪、测厚仪、超声波探伤仪、点温计、表面温度计、万用表、钳形电流表，各种力学性能试验机、电动试压泵。

4材料要求4.1焊接材料应符合设计文件的规定。

4.2 焊接材料应符合现行国家焊接材料标准。

4.2.1 焊条应符合以下标准《碳钢焊条》GB/T5114.3 焊接材料应按相关标准的规定进行检验和验收。

4.4 焊接材料必须具有创造厂的质量证明书。

4.5 现场具有焊接材料储存场所及烘干、去污设施，并应建立保管、烘干、清洗、发放制度。

4.6 氩气应符合现行国家标准《氩》GB/T4842的规定，且纯度不应低于99.96%4.7 钨极宜采用铈钨极或者钍钨极。

4.8 二氧化碳气体的纯度不应低于99.5%，含水量不应超过0.005%，使用前应预热或者干燥。

当瓶内气体压力低于0.98Mpa时，应住手使用。

4.9 氧乙炔焊所采用的氧气纯度不应低于98.5%，乙炔气应符合现行国家标准《溶解乙炔》GB6819的规定。

5 作业条件5.1 施工项目部已配备专业焊接技术人员、焊接检验人员、无损探伤人员。

5.2 焊接工装设备、检验实验手段能满足工程项目的技术要求。

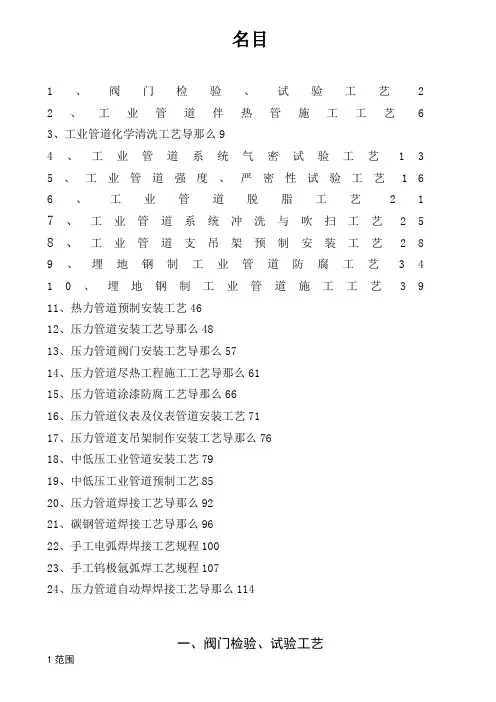

名目1、阀门检验、试验工艺 22、工业管道伴热管施工工艺 63、工业管道化学清洗工艺导那么94、工业管道系统气密试验工艺1 35、工业管道强度、严密性试验工艺1 66、工业管道脱脂工艺2 17、工业管道系统冲洗与吹扫工艺2 58、工业管道支吊架预制安装工艺289、埋地钢制工业管道防腐工艺3 410、埋地钢制工业管道施工工艺3911、热力管道预制安装工艺4612、压力管道安装工艺导那么4813、压力管道阀门安装工艺导那么5714、压力管道尽热工程施工工艺导那么6115、压力管道涂漆防腐工艺导那么6616、压力管道仪表及仪表管道安装工艺7117、压力管道支吊架制作安装工艺导那么7618、中低压工业管道安装工艺7919、中低压工业管道预制工艺8520、压力管道焊接工艺导那么9221、碳钢管道焊接工艺导那么9622、手工电弧焊焊接工艺规程10023、手工钨极氩弧焊工艺规程10724、压力管道自动焊焊接工艺导那么114一、阀门检验、试验工艺1范围本标准适用于工业管道、公用管道用金属阀门的检验和试验。

设计文件和顾客对阀门检验和试验另有要求时，应按要求进行。

2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款，但凡注日期的引用文件，其随后的修改单(不含勘误的内容)或修订版均不适用于标准，然而，鼓舞依据本局部达成协议的各方研究是否可使用这些文件的最新版本。

但凡不注日期的引用文件，其最新版本适用于本标准。

GB50235—97?工业金属管道工程施工及验收标准?HG20225—95?化工金属管道工程施工及验收标准?SH/T3064—2003?石油化工钢制通用阀门选用、检验及验收?SH/T3517-2001?石油化工钢制管道工程施工工艺技术规程?SH3518-2000?阀门检验与治理规程?3施工预备阀门试压站阀门检、试验应有独立的工作场地，如待试压件存放区、试压区、试压成品(合格品)区和不合格品区；试压厂房内通风、照明良好；阀门试压站应由健全的操作规程和治理制度。

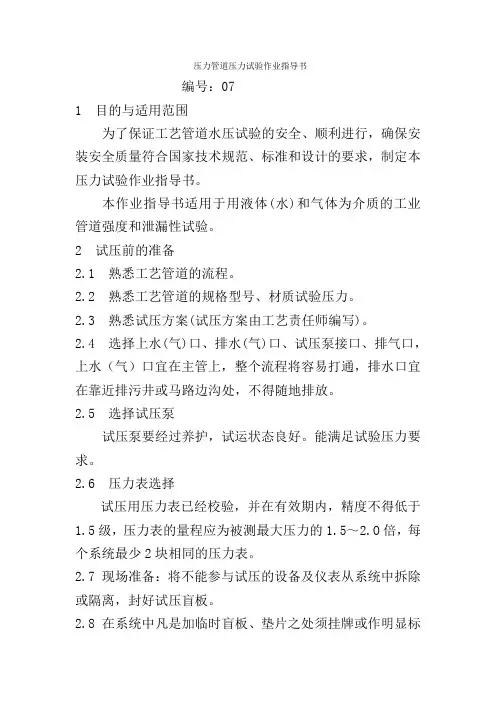

压力管道压力试验作业指导书编号：071 目的与适用范围为了保证工艺管道水压试验的安全、顺利进行，确保安装安全质量符合国家技术规范、标准和设计的要求，制定本压力试验作业指导书。

本作业指导书适用于用液体(水)和气体为介质的工业管道强度和泄漏性试验。

2 试压前的准备2.1 熟悉工艺管道的流程。

2.2 熟悉工艺管道的规格型号、材质试验压力。

2.3 熟悉试压方案(试压方案由工艺责任师编写)。

2.4 选择上水(气)口、排水(气)口、试压泵接口、排气口，上水（气）口宜在主管上，整个流程将容易打通，排水口宜在靠近排污井或马路边沟处，不得随地排放。

2.5 选择试压泵试压泵要经过养护，试运状态良好。

能满足试验压力要求。

2.6 压力表选择试压用压力表已经校验，并在有效期内，精度不得低于1.5级，压力表的量程应为被测最大压力的1.5～2.O倍，每个系统最少2块相同的压力表。

2.7 现场准备：将不能参与试压的设备及仪表从系统中拆除或隔离，封好试压盲板。

2.8 在系统中凡是加临时盲板、垫片之处须挂牌或作明显标记，以便于复原。

2.9 用水为试验介质时，对于奥氏体不锈钢管道或对连有奥氏体不锈钢管道或设备的管道进行水压试验时，水中氯离子含量不得超过25×10-6（25PPm）。

2.10 试验前应划定禁区，试验时有人警戒，无关人员不得进入区内。

2.11 试验压力的确定2.11.1强度试验的试验压力由设计给定，如设计无给定时，按如下要求确定：a. 承受内压的地上钢管道及有色金属管道试验压力应为设计压力的1.5倍，埋地钢管道的试验压力应为设计压力的1.5倍，且不得低于O．4MPa。

b. 当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按管道的试验压力进行试验；当管道试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的1.1 5倍时，经建设单位同意，可按设备的试验压力进行试验。

c. 当管道的设计温度高于试验温度时，试验压力应按下式计算：Ps=1.5P[σ]1/[σ]2式中: Ps----试验压力（表压）(Mpa)；P ----设计压力（表压）(Mpa)；[σ]1---- 试验温度下，管材的许用应力(Mpa)；[σ]2----设计温度下，管材的许用应力(Mpa)。

压力管道的焊接1.概况本作业指导书涉及全厂所有蒸汽管道、汁汽管道、真空管道焊接作业。

其管子的材质为Q235。

2．编制依据、取用标准2.1 施工组织设计；2.2.设计院和设备厂家提供的相关的图纸；2.3.《工业金属管道施工及验收规范》GB50235-2010；2.4.《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；3．作业准备及条件要求焊接工艺卡。

： BX1-400型交流焊机。

：焊条；J422。

：手工电弧焊。

：焊接技术人员、质检员、焊工。

焊工必须是经过焊接基本知识和实际操作技能的培训，并按DL/T 679-1999《焊工技术考核规程》考核，取得焊工合格证书,持证焊工必须在其考试合格的项目及其认可范围内施焊．焊前技术人员要向焊工进行技术措施、安全措施交底。

焊工本人要对所施焊部件的工艺要求了解清楚，凡遇与作业指导书要求不符时，焊工应拒绝施焊。

当出现重大质量问题时，报有关人员，不得自行处理。

焊接场所应有防风、防雨措施，焊材应有生产厂家的质量证明书，焊条应经相关部门检验合格后方可使用,在使用前应按要求进行烘干，使用时须装入经预热的保温筒内，保温筒应工作有效。

使用不完的焊条应放回烘箱进行保温，保温温度为70~150℃。

焊条烘干次数不宜超过2次。

3.6.4现场建立焊材一、二级库，制定相应的管理制度并指定专人管理，负责焊材的烘干、领取、发放、回收,并做好文字记录等工作。

.1一级焊条库：.1.1焊条证明文件；.1.2内设有温度计、湿度计，排气扇、除湿机、大功率的灯泡等；.1.3焊条要摆放在离墙壁300mm, 离地面至少300mm的地方以防焊条潮湿；.1.4焊条、焊丝应分类存放，并按要求挂好标示牌。

.2二级焊条库：.2.1 二级焊条库应有焊材质量证明文件；.2.2 焊材烘干按工艺规定，各种焊条的烘干温度及保温时间见下表001表:001.2.3 焊材发放符合焊接工艺要求，并且要有焊材发放记录。

3.6.5 焊接场所应有防风、防雨措施。

压力管道安装焊接作业指导书一、焊工安全操作规程1、电焊、气焊工均为特程作业，身体检查合格，并经专业安全技术学习，训练和考试合格，颁发“特种作业操作证”后方能独立操作。

2、焊接场地，禁止放易燃易爆物品。

应备有消防器材，保证足够的照明和良好的通风。

3、操作场地10米内，不应储存油类或其它易燃易爆物品，（包括有易燃易爆气体的器皿管线）。

临时工地若有此类物品，而又必须在此操作时，应通知消防部门和安技意部门到现场检查，采取临时性安全措施后，方可进行操作。

4、工作前必须穿戴好防护用品，操作时（包括打渣）所有工作人员必须戴好防护眼镜或面罩。

仰面焊接应扣紧衣领，扎紧袖口，戴好防火帽。

5、对受压容器、密闭容器、各种有桶、管道，沾有可燃气体和溶液的工件进行操作时，必须事先进行检查，并经过冲洗除掉有毒、有害、易燃、易爆物质，解除容器及管道压力，消除容器密闭状态（敞开口、施开盖），再进行工作。

6、在焊接、切割密闭空心工件时，必须留有出气孔。

在容器内焊接，外面必须设人监护，并有良好通风措施，照明电压应采有12伏。

禁止在已做油漆或叶涂过塑料的容器内焊接。

7、电焊机接地零线及电焊工作回线都不准搭在易燃、易爆的物品上，也不准接在管道和机床设备上。

工作台回线应绝缘良好，机壳接地必须符合安全规定。

8、在有易燃、易爆物的车间、场所或煤气管附近焊接时，必须取得消防部门的同意并与煤气站联系好。

工作时应采取严密措施，防止火星飞溅引起火灾。

9、工作完毕，应检查场地。

灭绝火种、切断电源才能离开。

10、助手必须懂得电焊、气焊的安全常识。

操作者必须注意助手的安全。

二、手工电弧焊工操作规程1、焊工应掌握一般电气知识、遵守一般安全规程；还应熟悉灭火技术、触电急救及人工呼吸方法。

2、工作前应检查焊机电源线、引出线及接线点是否良好；线路横越车行道应架空或加保护盖；焊机二次线路及外壳必须有良好接地；焊条的夹钳绝缘必须良好。

3、下雨天不准露天电焊，在潮湿地带工作时，应站在铺有绝缘物品的地方并穿好绝缘鞋。

压力管道焊接作业指导书一、引言压力管道焊接作业是一项关键的工程活动，对于确保管道的安全运行至关重要。

本指导书旨在提供详细的操作步骤和安全注意事项，以确保焊接作业的质量和安全性。

二、作业准备1. 确定焊接材料和焊接方法：根据管道材料和工程要求，选择适合的焊接材料和焊接方法。

2. 准备工作场所：确保焊接区域干净、整洁，并清除可能引起火灾的杂物。

3. 确保焊接设备完好：检查焊接设备的电源线、电缆、电极等部件是否完好，并确保焊接设备接地良好。

4. 安全防护措施：穿戴适当的个人防护装备，如焊接面罩、焊手套、防护鞋等。

确保工作场所有足够的通风，并放置灭火器和急救箱。

三、焊接操作步骤1. 准备管道：清洁管道焊接接头，并确保接头表面光洁，无油污、锈蚀等杂质。

2. 管道定位：根据工程要求，将管道定位在焊接位置，并使用夹具或支架固定。

3. 焊接准备：根据焊接方法的要求，准备好焊接材料、电极、焊接剂等。

4. 焊接参数设置：根据焊接材料和管道壁厚，设置合适的焊接电流、电压和焊接速度。

5. 开始焊接：将电极对准焊接接头，适当施加焊接电流，开始焊接。

注意保持稳定的焊接速度和均匀的焊接力度。

6. 焊接顺序：根据焊接接头的形状和要求，确定焊接的顺序，确保焊接的质量和强度。

7. 焊接质量检查：完成焊接后，对焊缝进行质量检查，包括外观检查、尺寸检查和无损检测等。

8. 焊后处理：对焊缝进行必要的后处理工作，如打磨、清洁、防腐等。

四、安全注意事项1. 焊接操作必须由经过专业培训和合格认证的焊工进行。

2. 在焊接过程中，严禁在焊接区域内进行其他活动，以防止意外伤害。

3. 焊接设备必须经过定期检查和维护，确保其正常工作和安全使用。

4. 管道焊接作业必须符合相关的安全标准和法规要求，如国家标准、行业规范等。

5. 在焊接作业现场必须配备足够的灭火器材，并设置明显的安全警示标志。

五、总结本指导书提供了压力管道焊接作业的详细操作步骤和安全注意事项。

XX公司————————————————————————————————————————————————————压力管道安装通用作业指导书年月日发布年月日实施编制说明为适应我公司压力管道安装的需要，编制了《压力管道安装通用作业指导书》，本《作业指导书》经质保工程师唐树勋批准，于年月日正式实施。

望各有关单位和人员认真贯彻实施，以确保我公司压力管道质量体系持续有效进行。

XX公司年月日目录１：工业管道安装作业指导书２：城市供热管网安装作业指导书３：工业管道工程质量检验评定作业指导书４：城市供热管网工程质量检验评定作业指导书5：城镇燃气输配管道安装作业指导书6：城镇燃气输配管道工程质量检验评定作业指导书7：聚乙烯燃气管道工程安装作业指导书8：聚乙烯燃气管道工程安装质量检验评定作业指导书工业管道安装作业指导书１编制说明为了贯彻公司的质量目标和质量方针，确保本公司所施工工程的质量、工期达到用户的要求，实现降低成本，增加效益和安全生产目的，特编制本作业指导书。

２编制依据及适用范围２.1 编制依据—《工业金属管道工程施工及验收规范》GB50235-97—《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.2 适用范围2.2.1 本作业指导书适用于设计压力不大于3.9Mpa，设计温度不超过400℃的工业金属管道的安装。

2.2.2 本作业指导书不适用于核能装置的专用管道、矿井专用管道的安装。

2.2.3 现场组装的机器或设备管道，应按制造厂的技术文件要求进行施工，其质量标准不得低于本作业指导书的要求。

３管道安装施工顺序图纸会审绘制单线图下发质量单管材检验下料切割管件检验阀门检验组对焊接管架预制管架安装无损检测热处理管道安装固定口无损检测热处理技术核对编写试验方案试压吹扫刷漆保温交工验收４管道组成件及支撑件的检验4.1 管道组成件及支撑件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。

4.2 管道组成件及支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检查，不合格者不得使用。

工业用压力管道安装作业指导书1 目的为了提高压力管道安装工程的施工质量、确保安全，加强关键（特殊）过程的控制，指导作业，特制定本作业指导书。

2 使用范围本作业指导书适用于材质为碳素钢、合金钢、不锈钢的工业压力管道安装。

3 编制依据3.1《工业金属管道工程施工及验收规范》GB50235-97;3.2《现场设备工业金属管道焊接工程施工及验收规范》GB50236-98;3.3《工业金属管道工程质量检验评定标准》GB50184-1993;3.4中华人民共和国劳发部[1996]140号文《压力管道安全与监察规定》；3.5中华人民共和国国务院令第373号《特种设备安全监察条例》2003年版；3.6《工业管道工程施工规程》Q/BYJ18-2003。

4过程控制内容4.1人员资格本作业过程需要的作业人员，各工种要有持证上岗，起重工、电工和焊工要有特殊工种操作证（在有效期内），除此以外焊工必须持有相应项目的锅炉、压力容器、压力管道焊工合格证（在有效期内），施工中的操作与所持证项目级别一致，无损检测人员具备相应的资格证书。

4.2机械、机具和设备4.2.1机械：货运汽车、卷扬机和起重机等。

4.2.2设备：焊机（电弧焊、氩弧焊、气保焊等）、切割机（砂轮、等离子、管道自动和锯床等）、坡口机、预热和退火器、弯管机和试压泵等。

4.2..3机具：磨光机、气割枪、冲击钻、倒链、千斤顶和电动刷等。

4.3作业条件4.3.1设计图纸及其它技术文件齐全，施工图经专业会审。

4.3.2施工方案经批准，技术交底，必要的技术培训符合要求。

4.3.3施工前向当地质量技术监督部门办理开工登记、安全质量监督检验申报，并向当地检验机构进行报验登记。

4.3.4材料和设备有合格的质量证明记录（含除锈涂装），现场道路畅通，水、电、气能满足现场施工需要。

4.3.5劳动力、施工机具能满足现场施工需要、上道工序已完成工序交接。

4.3.6施工、安全措施条件具备现场施工条件。

压力管道焊接作业指导书一、引言本指导书旨在为压力管道焊接作业提供详细的指导和规范，确保焊接作业的安全、质量和效率。

本指导书适用于各类压力管道焊接作业，包括但不限于石油、化工、天然气等行业。

二、作业准备1. 安全准备在进行任何焊接作业之前，必须确保工作场所的安全。

包括但不限于：- 检查焊接设备和工具的完好性。

- 确保焊接区域的通风良好，避免有害气体积聚。

- 确保焊接区域周围没有易燃物品。

- 确保焊工佩戴适当的个人防护装备，如焊接面罩、防护手套等。

2. 材料准备- 确保使用的管道材料符合相关标准和规范。

- 检查管道材料的质量和尺寸，确保其符合设计要求。

- 清理管道表面，确保无油污、锈蚀等杂质。

3. 设备准备- 确保焊接设备的正常运行，如焊机、电源等。

- 检查焊接设备的接地是否良好，确保电流稳定。

- 验证焊接设备的参数设置是否符合焊接要求。

三、焊接工艺1. 焊接方法根据管道材料、管径和焊接要求选择适当的焊接方法，包括但不限于手工电弧焊、气体保护焊等。

2. 焊接工艺规范根据设计要求和相关标准，制定详细的焊接工艺规范，包括但不限于：- 焊接接头的准备和加工要求。

- 焊接材料的选择和预热要求。

- 焊接工艺参数的设定，如焊接电流、电压、焊接速度等。

- 焊接顺序和层间温度控制要求。

- 焊接过程中的质量控制要求，如焊缝外观、焊缝尺寸等。

3. 焊接操作- 根据焊接工艺规范进行焊接操作。

- 确保焊接过程中的安全，如防止火花飞溅、防止烟尘积聚等。

- 监测焊接过程中的参数，确保焊接质量。

四、焊后处理1. 检查和测试- 对焊接接头进行目测检查，确保焊缝完整、无裂纹、无气孔等缺陷。

- 进行无损检测，如超声波检测、射线检测等，确保焊缝质量。

2. 后续处理- 清理焊接区域，确保无焊渣、氧化物等杂质。

- 进行焊后热处理，如退火、正火等，确保焊接接头的力学性能。

五、质量控制1. 焊工资质- 确保焊工持有相应的焊工资质证书。

- 确保焊工具备足够的焊接经验和技能。
