电力系统短路电流及其计算

电力系统的短路电流计算方法在电力系统的运行过程中，短路事故是一种常见的故障形式。

短路电流的计算是电力系统设计和运行中重要的一部分，对于确保电力系统的稳定和安全运行至关重要。

本文将介绍电力系统的短路电流计算方法。

一、短路电流的概念和意义短路电流是指在系统中发生短路故障时产生的电流。

短路故障是指两个或多个系统元件之间的短接，导致电流异常增加。

短路电流的大小直接关系到系统设备的安全运行和保护装置的选择。

因此，准确计算短路电流对于系统的设计和运行至关重要。

二、对称短路电流的计算方法对称短路电流是指发生对称型短路故障（如三相短路故障）时的电流。

对称短路电流的计算方法主要有两种：解析法和数值法。

1. 解析法解析法是通过应用基本的电路理论和计算公式来计算短路电流。

首先需要确定短路电流的路线，然后根据系统参数和电路拓扑关系计算短路电流。

这种方法的优点是计算结果准确，但对于复杂的系统结构和参数较多的情况下，计算过程繁琐。

2. 数值法数值法是通过建立系统的模型，根据短路电流计算方程和计算程序进行计算。

数值法的优点是计算过程简单，适用于复杂系统结构和参数较多的情况。

常用的数值法有潮流法、有限差分法和外推法等。

这些方法在复杂系统中具有较大的优势，得到了广泛应用。

三、非对称短路电流的计算方法非对称短路电流是指发生非对称型短路故障时的电流。

由于非对称故障导致的电流不对称，计算方法相对复杂。

1. 正序、负序和零序分量法正序、负序和零序分量法是计算非对称短路电流的常用方法之一。

该方法将非对称电流分解为三个分量，即正序、负序和零序分量。

通过计算各个分量的电流值，再结合系统的参数和拓扑关系进行计算。

这种方法在非对称分析和保护装置选择中应用广泛。

2. 矩阵法矩阵法是一种基于复数计算的方法，通过建立节点矩阵和支路矩阵，求解节点电压和支路电流的未知量。

这种方法具有较强的适应性，能够计算各种复杂情况下的非对称短路电流。

四、短路电流计算中的注意事项在进行短路电流计算时，还需注意以下几个方面：1. 系统参数的准确性系统参数对于计算结果的准确性具有重要影响。

短路电流及其计算短路电流是指在电路中，当发生短路故障时，电流会迅速增大到很高的数值。

短路故障是指电路中的正、负极之间或者两个不同元件之间发生距离非常短的导通，导致电流异常增大。

短路电流的计算是为了评估电路中的设备或元件的安全工作能力，以确保其能够承受短路故障所产生的巨大电流，并选择合适的保护装置来防止其发生。

短路电流的计算方法根据电路的类型和复杂程度有所不同。

下面针对不同情况进行具体说明。

1.直流电路的短路电流计算方法：在直流电路中，由于电流只会沿着一条路径流动，所以短路电流的计算相对简单。

可以通过欧姆定律计算得到。

短路电流（Isc）= 电源电压（Us）/ 短路电阻（Rs）式中，Us为电源电压，Rs为短路电阻的阻值。

2.单相交流电路的短路电流计算方法：在单相交流电路中，短路电流的计算稍微复杂一些。

需要考虑电源电压、短路阻抗和负载阻抗之间的关系。

a) 短路电流（Isc）= 电源电压（Us）/ 短路阻抗（Zs）b) 短路电流（Isc）= 电源电压（Us）/ （短路阻抗（Zs）+ 负载阻抗（Zl））式中，Us为电源电压，Zs为短路阻抗，Zl为负载阻抗。

3.三相交流电路的短路电流计算方法：在三相交流电路中，短路电流的计算需要考虑三相电源之间的相位差、各相的电流大小以及负载阻抗和短路阻抗之间的关系。

a) 短路电流（Isc）= 母线电压（U）/ 短路阻抗（Zs）b) 短路电流（Isc）= 母线电压（U）/ （短路阻抗（Zs）+ 负载阻抗（Zl））式中，U为母线电压，Zs为短路阻抗，Zl为负载阻抗。

需要注意的是，短路电流的计算一般是在额定工况（即正常运行工况）下进行的。

此外，在实际的电路设计中，还需要考虑短路电流的持续时间、短路电流对设备和元件的热稳定性造成的影响等因素。

短路电流的计算对于电气工程师来说是非常重要的，它能够帮助工程师评估不同元件或设备的安全性能，同时也能够指导选择合适的保护措施，以最大程度地减少短路故障对电路和设备的损坏。

电力系统短路电流计算及标幺值算法一、短路电流计算方法短路电流计算是电力系统设计和运行中的重要工作之一，它可以用来确定电力系统设备的选型和保护装置的设置。

一般而言，短路电流计算有三种主要的方法：解析法、计算机法和试验法。

1.解析法：解析法是利用电路的解析模型，通过简化的计算方法来估算短路电流。

该方法适用于简化的电路模型，如单相等效模型或对称分量法。

其中，单相等效模型是将三相系统简化为单相系统进行计算，对于简单的配电系统较为实用。

而对称分量法则是将三相系统分解为正序、负序和零序三部分进行计算，适用于较为复杂的计算。

2.计算机法：计算机法是运用电力系统仿真软件进行短路电流计算，其中最常用的软件包括PSS/E、ETAP、PowerWorld等。

该方法可以更加精确地模拟电力系统的实际运行情况，适用于复杂的大型电力系统。

通过输入系统的拓扑结构和参数，软件可以自动计算得到短路电流及其分布情况。

3.试验法：试验法是通过实际的短路试验来测量电力系统的短路电流。

该方法需要选取适当的试验装置和测试方法，并进行数据处理来得到准确的短路电流数值。

试验法适用于对系统的实测与验证，尤其对于重要设备或复杂系统来说更具可靠性。

标幺值是将物理量除以其基准值得到的比值，它可以用来统一比较和分析不同系统中的电流、电压等参数。

在电力系统中，短路电流的标幺值常用于比较不同设备和不同系统的短路能力。

短路电流的标幺值计算方法一般有以下几种：1.基准短路电流法：基准短路电流法是将电力系统的短路电流与一个基准电流进行比较，得到标幺值。

基准短路电流可以是短路电流中最大值，也可以是系统额定电流、设备额定电流等。

该方法适用于对系统整体的短路能力进行评估。

2.额定电流法：额定电流法是将短路电流与设备或系统的额定电流进行比较，得到标幺值。

该方法适用于对设备的短路能力进行评估，如断路器、开关等。

3.等值电路法：等值电路法是通过将电力系统简化为等效电路进行计算，然后将计算得到的电流与基准电流进行比较，得到标幺值。

电力系统中的短路电流分析与计算在电力系统中，短路电流是一种非常常见的现象。

当电气设备发生故障时，短路电流会通过设备，从而导致设备烧坏或者影响系统的正常运行。

因此，短路电流分析和计算对于电力系统的安全和稳定运转至关重要。

一、短路电流的概念短路电流是指在电力系统中，当电流在设备中流动时，由于外界原因或者内部故障造成的电路截面发生变化，从而导致电阻变小，电流猛增的现象。

短路电流的大小决定了电力系统的额定断路容量，也是电气设备选型和保护装置选用的重要依据。

二、短路电流的分析方法1. 支路法分析支路法分析是在电力系统中较为常见的一种短路电流计算方法。

首先，需要将电力系统根据支路逐一分析，计算出每一段电路的电阻、电抗和电容等参数，再根据短路故障点位置，确定故障点所在的电路并通过支路公式分别计算出每条支路的短路电流，最后将所有分路电流相加得出故障点的短路电流。

2. 进行暂态仿真暂态仿真是一种在计算机上进行模拟的短路电流计算方式。

通过模拟故障前和故障后电力系统的状态，根据系统的动态特性预测故障点的短路电流。

这种方法具有计算精度高、适用范围广等特点，但同时也需要耗费大量的计算资源。

3. 等效电路法分析等效电路法分析是将电力系统简化为等效电路的方式进行短路电流计算。

通过将电力系统转化为电子电路的形式，并将系统各部分抽象为电路元件，最终得出等效电路及各元件的参数，从而计算短路电流。

这种方法计算简单，适用范围广，但考虑的因素较为简单，精度相对较低。

三、短路电流计算的影响因素1. 系统电压系统电压对计算的短路电流具有重要影响，随着电压的降低，短路电流也不断降低。

因此在进行短路电流计算时，我们需要考虑电力系统的额定电压和初始电压等因素。

2. 故障位置电力系统中，故障位置对短路电流计算至关重要。

根据故障点所在的输电线路、变电站、变压器等等因素，来确定故障位置所在的支路，并通过支路法或等效电路法等进行计算。

3. 电气设备参数在短路电流计算中，电气设备的参数包括电阻、电容和电感等，都会对计算结果产生影响。

电力系统的短路电流计算电力系统的短路电流计算是电力工程中一个非常重要的环节，它可以帮助工程师确保电力系统的运行安全和稳定。

短路电流计算通常涉及到电力系统的拓扑结构、电气设备的参数以及电源的特性等多个方面，本文将详细介绍短路电流计算的方法和步骤。

一、短路电流计算的目的短路电流计算的主要目的是确定电力系统中的各个节点、支路以及设备上出现短路时所产生的电流大小，从而判断设备和电气系统是否能够承受这些电流并确保系统的正常运行。

通过短路电流计算，我们可以评估电力系统的稳定性、选择合适的保护设备以及确定设备参数和系统结构等重要工作。

二、短路电流计算的方法1. 传统短路电流计算法传统的短路电流计算法主要通过手工计算实现，通常包括以下几个步骤：首先，需要确定电力系统的拓扑结构，包括各个节点的连线关系和支路连接情况；其次，需要收集系统中各个设备的参数，如电流互感器、变压器、发电机等的额定值以及阻抗等参数；然后，根据短路电流计算公式，对各个节点进行计算，并确定电流的大小和方向；最后，通过对计算结果的分析，判断系统的稳定性和是否需要采取相应的措施进行改进。

2. 计算软件辅助短路电流计算法随着计算机技术的不断发展，短路电流计算方法也得到了很大的改进。

现在，我们可以利用专业的电力系统计算软件来辅助进行短路电流的计算。

这些软件可以根据用户输入的电力系统拓扑结构和设备参数，自动进行计算并输出结果。

相比传统的手工计算方法，计算软件的优势在于可以大大提高计算效率和准确性，并且可以处理更加复杂的电力系统结构和参数。

三、短路电流计算的步骤无论是传统的手工计算方法还是计算软件辅助计算方法，短路电流计算的步骤大体上是相似的，下面是一个典型的短路电流计算的步骤：1. 收集系统参数：包括电力系统的拓扑结构、设备参数以及电源特性等信息。

2. 建立短路电流模型：根据系统参数，建立电力系统的等值电路模型，主要包括发电机、线路、变压器、负荷等元件。

电力系统中的短路电流计算与分析电力系统是现代社会的重要基础设施之一，而其中的短路电流问题一直是工程师们关注的焦点。

短路电流的计算与分析对电力系统的设计和运行起着至关重要的作用。

本文将从电力系统中短路电流计算的基本原理和方法入手，逐步深入探讨其影响因素和分析手段，旨在帮助读者理解和应用这一重要的工程问题。

一、电力系统中短路电流的基本概念和原理电力系统中的短路电流指的是当系统中的两个节点之间发生短路时，通过短路的电流。

短路电流是由系统内的发电机、变压器、母线、开关、输电线路等元件短路所形成的。

短路电流可能引起设备的过流损坏，甚至对整个电力系统的安全稳定产生严重威胁，因此短路电流的计算和分析是电力系统设计和运行中必不可少的工作。

在理解短路电流的计算和分析之前，我们首先需要了解几个基本概念。

首先是电路的短路故障，即电路中某一段或多段发生异常短路现象。

其次是电路的截面，即电路中某一个点到地的等效电阻。

最后是短路电流的分布，即短路电流通过不同元件和设备时的大小和方向。

短路电流的计算和分析是一项复杂的工作，需要考虑多个因素的影响。

下面我们将逐个分析这些因素。

二、影响短路电流计算的因素1.发电机的贡献：发电机的内部电阻、励磁电抗和端电压对短路电流的大小和分布有着重要影响。

当发电机的电抗较大时，短路电流较小；而当发电机的负载较大时，短路电流较大。

2.变压器的贡献：变压器的电阻、电抗和变比对短路电流的大小和分布有一定影响。

当变压器的电抗较大时，短路电流较小；而当变压器的容量较大时，短路电流较大。

3.输电线路的贡献：输电线路的电阻、电抗和长度对短路电流的大小和分布有明显影响。

当输电线路的长度较短时，短路电流较小；而当输电线路的电阻较大时，短路电流较大。

4.开关和保护设备的贡献：开关和保护设备的额定电流和故障电流对短路电流的大小和分布有直接影响。

当开关和保护设备的额定电流较小时，短路电流较小；而当开关和保护设备的额定电流较大时，短路电流较大。

电力系统短路电流计算方法与误差分析引言：电力系统是现代社会运转不可或缺的基础设施，而短路电流作为电力系统中的一种故障电流，对系统的稳定性和设备的安全运行具有重要影响。

因此，准确计算和分析短路电流是电力系统设计和运行中的关键问题。

一、电力系统短路电流计算方法A. 传统解析法在传统电力系统短路电流计算方法中，通常采用解析法进行计算。

该方法基于电力系统的等效电路模型和基础电路理论，根据欧姆定律、基尔霍夫电流定律和节点电流法则等原理进行计算。

这种方法具有计算精度高、理论基础牢固等优点，但在复杂系统中计算量大，且需要手工编写复杂的程序进行计算。

B. 数值计算法随着计算机技术的发展，数值计算法在电力系统短路电流计算中得到广泛应用。

数值计算法是通过建立电力系统的数学模型，采用数值方法进行计算。

常见的数值计算法包括改进潮流法、拓扑潮流法和有限元法等。

这些方法利用计算机的高效计算能力，能够快速模拟复杂的电力系统，同时考虑多种电力设备和网络条件的影响。

这种方法在计算效率上具有明显优势，但对计算模型的建立和参数的准确性要求较高。

二、电力系统短路电流计算误差分析A. 数据精度误差在电力系统短路电流计算中，各种参数和数据的准确性是影响计算结果误差的重要因素之一。

例如，电力设备的参数、传输线路的长度和电导、电抗的决定，以及负荷的准确预测等。

如果这些数据存在误差，就会对计算结果产生较大的影响。

因此，在电力系统短路电流计算中，应尽量采用准确的数据，并采取合理的数据处理方法，以减小误差的影响。

B. 计算模型误差电力系统的复杂性导致了计算模型的不确定性。

例如，在建立电力系统潮流模型时，常常会忽略一部分细节或做出近似处理，这会引入误差。

此外，计算模型的选择也会对计算结果产生一定的影响。

因此，在计算模型的建立过程中，需要进行合理的简化和近似，同时结合实际情况进行验证和修正，以尽可能减小误差。

C. 算法误差不同的计算方法和算法对短路电流的计算结果可能存在一定的误差。

电力系统的短路电流计算及分析第一章：引言电力系统是现代工业生产以及现代社会运转不可或缺的基础设施。

电力系统中最常见的故障之一就是短路故障，因此短路电流计算及分析是电力系统安全运行的重要组成部分。

本文将介绍电力系统短路电流的定义及计算方法，并探讨短路电流对电力设备运行及保护系统的影响。

第二章：电力系统短路电流的定义短路电流是指由于电力系统中短路故障所引起的电流。

短路故障正常情况下不会发生，但由于设备老化、损坏或者操作疏忽，可能会导致短路故障的发生。

短路电流是电力系统中最大的电流，其大小取决于电力系统的构成、电压等级以及短路元件的电气特性。

第三章：短路电流计算及分析3.1 短路电流计算方法短路电流的计算方法有多种，其中最常用的方法有两种：对称分量法和电抗分布法。

对称分量法是指在三相电力系统中，将短路电流分解为正序、负序和零序三个分量的和。

其中正序短路电流在三相平衡的情况下具有最大值，负序短路电流在不平衡的情况下具有最大值。

电抗分布法是指根据电力系统中各个元件的等效电气特性，采用电抗分布图的方法计算短路电流。

该方法可用于计算任意电力系统的短路电流，精度较高。

3.2 短路电流分析短路电流对电力设备的运行及保护系统有重要影响，常见的影响有以下几个方面：（1）设备的承受能力电力系统中各个设备的额定电流都是有限的，当短路电流超出设备的承受能力时，设备可能会出现损坏或烧毁的情况。

（2）保护装置的选择及设置保护系统中的保护装置需要根据短路电流的大小来选择及设置，如果短路电流被高估或低估，都可能导致保护系统的失效。

（3）接地保护电力系统中的中性点需要接地保护，当短路电流超过中性点接地保护的额定电流时，就会引起接地故障。

（4）电磁暂态短路电流在短时间内变化较大，可能会对电力系统中的电磁暂态产生影响，如引起电气设备的振荡、闪络等故障。

第四章：结论电力系统中的短路电流计算及分析是电力系统安全运行的重要组成部分，正确计算和分析短路电流有助于预防短路故障的发生，保障电力系统的稳定运行。

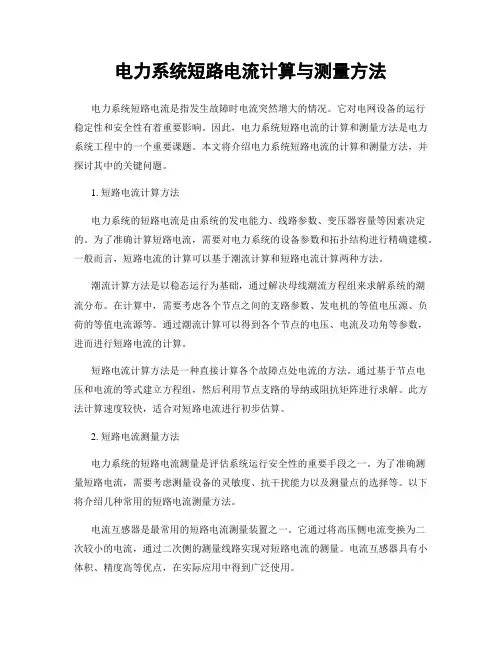

电力系统短路电流计算与测量方法电力系统短路电流是指发生故障时电流突然增大的情况。

它对电网设备的运行稳定性和安全性有着重要影响。

因此，电力系统短路电流的计算和测量方法是电力系统工程中的一个重要课题。

本文将介绍电力系统短路电流的计算和测量方法，并探讨其中的关键问题。

1. 短路电流计算方法电力系统的短路电流是由系统的发电能力、线路参数、变压器容量等因素决定的。

为了准确计算短路电流，需要对电力系统的设备参数和拓扑结构进行精确建模。

一般而言，短路电流的计算可以基于潮流计算和短路电流计算两种方法。

潮流计算方法是以稳态运行为基础，通过解决母线潮流方程组来求解系统的潮流分布。

在计算中，需要考虑各个节点之间的支路参数、发电机的等值电压源、负荷的等值电流源等。

通过潮流计算可以得到各个节点的电压、电流及功角等参数，进而进行短路电流的计算。

短路电流计算方法是一种直接计算各个故障点处电流的方法。

通过基于节点电压和电流的等式建立方程组，然后利用节点支路的导纳或阻抗矩阵进行求解。

此方法计算速度较快，适合对短路电流进行初步估算。

2. 短路电流测量方法电力系统的短路电流测量是评估系统运行安全性的重要手段之一。

为了准确测量短路电流，需要考虑测量设备的灵敏度、抗干扰能力以及测量点的选择等。

以下将介绍几种常用的短路电流测量方法。

电流互感器是最常用的短路电流测量装置之一。

它通过将高压侧电流变换为二次较小的电流，通过二次侧的测量线路实现对短路电流的测量。

电流互感器具有小体积、精度高等优点，在实际应用中得到广泛使用。

霍尔传感器是一种基于霍尔效应的非接触式电流测量装置。

它通过在电力系统中引入磁电场，利用霍尔元件测量电流。

相比传统的电流互感器，霍尔传感器具有响应速度快、线性度好等优势。

电流比率法是另一种常用的短路电流测量方法。

它通过在保护装置中设置一个已知比率的电流互感器，然后将测得的电流与设置的保护电流进行比较，从而实现对短路电流的测量。

3. 关键问题和挑战在电力系统短路电流计算和测量过程中，存在一些关键问题和挑战。

电力系统短路电流计算电力系统的稳定运行与安全运行密切相关，而短路电流是电力系统中一种重要的故障电流。

准确计算电力系统中的短路电流，对于电力系统的设计、运行和保护都具有重要的意义。

一、短路电流的定义与性质短路电流是指电力系统中发生短路故障时，电流流过故障点的大小。

短路电流的大小与电源电压、电源电阻、故障点的电阻以及系统的电抗有关。

短路电流具有以下性质：1. 短路电流非常大，远远超过正常工作电流。

这是因为短路故障会导致电阻减小，电流增大。

2. 短路电流的大小取决于电源的能力以及系统的电抗。

电源能力越强，系统电抗越小，短路电流越大。

二、短路电流计算的方法为了准确计算电力系统中的短路电流，常用的方法有两种：解析计算和数值计算。

1. 解析计算方法解析计算方法是基于电力系统的等效电路模型，通过求解电路方程得到短路电流的解析解。

这种方法适用于简单的电力系统，具有计算速度快、计算结果准确的优点。

但是对于复杂的电力系统，由于等效电路模型难以建立，解析解难以求得，因此不适用于复杂系统的短路电流计算。

2. 数值计算方法数值计算方法是基于计算机仿真技术，通过数值计算求解电力系统的短路电流。

这种方法适用于复杂的电力系统，可以考虑到系统的各种参数和非线性特性，计算结果更为准确。

数值计算方法一般采用数值电磁暂态仿真软件进行，如PSCAD、EMTP等。

三、短路电流计算的步骤无论是解析计算方法还是数值计算方法，短路电流的计算都需要经过以下几个步骤：1. 电力系统建模将电力系统转化为等效电路模型，包括发电机、变压器、线路、负荷等元件，并确定各元件的参数。

2. 故障类型确定确定故障类型，包括对称短路故障和不对称短路故障。

对称短路故障是指发生在电力系统三相之间的故障，不对称短路故障是指发生在电力系统三相之间的不平衡故障。

3. 故障点位置确定确定故障点的位置，即故障发生的地点。

根据故障点的位置，可以确定故障电流的路径和影响范围。

4. 系统参数计算根据电力系统的等效电路模型和故障点的位置，计算系统的参数，包括电阻、电抗等。

电力系统的短路电流计算与分析方法电力系统中的短路电流计算与分析是电力工程领域中的重要内容之一。

短路电流是指在电路中出现缺陷时，电流会增加至异常高值的现象。

在电力系统中，短路电流可能会造成设备损坏、引发事故甚至造成电网崩溃，因此对短路电流进行准确计算和分析是非常必要的。

本文将介绍电力系统的短路电流计算与分析方法，以帮助读者更好地理解和应用。

一、短路电流的概念短路电流是指在电力系统中由于各种原因导致电路中出现故障时，电流突然增大的现象。

短路电流的大小取决于电源的额定容量、电路的阻抗以及短路发生位置等因素。

通常情况下，短路电流会比正常工作状态下的电流大数倍甚至几十倍以上，因此需要对短路电流进行准确计算和分析。

二、短路电流计算的方法1. 齐次圈法齐次圈法是一种常用的短路电流计算方法，其基本思想是通过理想变压器等效将不同电网区域连接为一圈，根据支路阻抗和负荷参数进行复加计算，最终得出各个节点处的短路电流。

这种方法具有计算简便、准确度高的特点，在实际工程中得到广泛应用。

2. 阻抗矩阵法阻抗矩阵法是另一种常用的短路电流计算方法，其基本思想是通过建立节点与节点之间的阻抗矩阵，利用克拉默法则求解各个节点处的短路电流。

这种方法适用于复杂电力系统的计算，可以准确地得出各节点处的短路电流大小和相位。

三、短路电流计算与分析的意义短路电流计算与分析是电力系统保护的基础工作，其重要性不言而喻。

准确计算和分析短路电流有助于设计合理的保护装置，及时排除故障，保障电网的安全稳定运行。

同时，对短路电流进行深入研究还可以帮助优化电网结构，提高电网的运行效率和可靠性。

四、短路电流计算与分析的应用短路电流计算与分析方法在电力系统规划、设计、运行和维护中都有着广泛的应用。

在电力系统规划设计阶段，通过对短路电流进行准确计算和分析可以确定各个节点的故障电流，为合理选取设备参数和保护装置提供依据；在电力系统运行管理中，及时对短路电流进行监测和分析可以发现潜在的故障风险，做好预防措施；在电力系统维护过程中，定期对短路电流进行检测和分析可以确保设备运行正常，延长设备的使用寿命。

电力系统中的短路电流计算方法使用技巧电力系统中存在短路电流是不可避免的事实，而准确计算短路电流对于电力系统的设计和保护至关重要。

短路电流计算是电力系统工程中必不可少的一环，本文将介绍电力系统中短路电流的计算方法以及使用技巧。

一、短路电流计算方法1. 对称组件法对称组件法是一种常用的短路电流计算方法，通过将非对称电路转化为对称电路来简化计算。

它是基于对称分量的概念，将三相系统分解成正序、负序和零序三个对称分量，再进行计算。

对称组件法的主要步骤如下：（1）将非对称电源转化为对称分量；（2）计算对称分量的序电流和短路阻抗；（3）将对称分量变换为实际电流值。

该方法适用于对称性较好的系统，能够有效地计算短路电流。

2. 软件仿真方法随着计算机技术的发展，软件仿真方法在电力系统的短路电流计算中得到广泛应用。

软件工具（如PSCAD、ETAP等）可以模拟复杂的电力系统，并在计算过程中考虑各种影响因素，如电源类型、电源接线方式、线路参数等。

软件仿真方法的优势在于可以更真实地模拟电力系统的实际运行情况，提供更准确的计算结果。

3. 实测法实测法是指在实际运行的电力系统中进行短路电流的实测，并根据实测结果进行分析和计算。

实测法能够考虑系统中的各种非理想因素，如电源的实际接线状态、电源的非线性特性、系统的负载变化等。

通过实测方法获取的数据可以用于校验计算结果的准确性，并进一步优化系统的设计和保护措施。

二、短路电流计算方法使用技巧1. 选择合适的计算方法根据实际情况选择合适的短路电流计算方法非常重要。

对于简单的电力系统，对称组件法可能是一个理想的选择。

而对于复杂的系统，软件仿真方法能够更好地模拟实际运行情况。

在特定情况下，实测法也是一个有效的手段。

2. 准确获取系统参数短路电流计算的准确性很大程度上依赖于输入数据的准确性。

确保获取到准确的系统参数，如短路阻抗、变压器的等效电路参数等。

尽可能多地采集现场数据，并进行准确的测量和分析。

短路电流计算方法
短路电流计算是电力系统中一项非常重要的工作，它是针对线路或设备在短路状态下电流的大小和方向的计算。

正确地计算短路电流有助于选择合适的保护装置来保护设备，以及评估系统的稳态和动态行为。

下面是短路电流计算的基本方法及步骤。

一、短路电流基本原理
短路电流是指在电力系统中，短路处的电阻很小，使得电流极大，电力系统对电流的负荷能力不足而出现故障。

因此，短路电流大小的计算就显得特别重要。

总的短路电流分为三种类型：
1.三相短路电流
短路故障时，电源中发生三相短路。

三相短路电流的计算是根据 Ohm 定律进行的，即
l = V / Z
其中，l 是电流，V 是电压，Z 是短路阻抗，它由以下式子得到：
Z = (Z1*Z2)/(Z1+Z2)
其中，Z1 和 Z2 分别是两端的线圈或电容器的阻抗。

2.两相短路电流
1。

电力系统的短路电流计算与分析简介电力系统是现代工业和居民生活中不可或缺的基础设施，而短路电流计算与分析是电力系统的重要研究和工程应用之一。

本文将介绍电力系统的短路电流计算与分析的意义、计算方法以及分析结果的应用。

一、短路电流计算的意义电力系统中的短路电流是指电力系统出现故障时，电流超过额定值的现象。

短路电流的计算和分析对于电力系统的设计、运行和保护都具有重要的意义。

1. 电力系统的设计：在电力系统的设计阶段，短路电流的计算可以帮助确定合适的设备参数，确保系统的可靠性和经济性。

根据短路电流的计算结果，设计人员可以选择合适的开关设备、绝缘等级、导线截面等参数，保证设备能够承受短路电流的冲击。

2. 电力系统的运行：短路电流计算可以帮助运行人员了解系统中各个节点和设备的短路电流情况，定期检查系统的稳定性和安全性。

如果某个节点的短路电流超过了设备的额定值，可能会引发设备的损坏和系统的停电。

因此，运行人员需要根据短路电流的计算结果来调整系统参数和运行策略，确保系统的正常运行。

3. 电力系统的保护：电力系统中的保护装置需要能够快速、可靠地检测和隔离故障，以保护设备和人员的安全。

短路电流的计算可以为保护装置的选择和设置提供依据。

通过分析短路电流的分布情况，可以确定最佳的保护装置的故障检测时间和断开时间，提高系统的可靠性和安全性。

二、短路电流计算的方法短路电流的计算是基于电力系统的拓扑结构、电源参数、负载参数和故障类型等因素进行的。

常用的短路电流计算方法包括复纯计算法、复合阻抗法和解析法等。

1. 复纯计算法：复纯计算法是一种简化且较为常用的计算方法。

它基于近似的电源模型，将复杂的电力系统简化为等值电路，然后利用电路分析方法计算短路电流。

复纯计算法适用于较为简单的电力系统，但在复杂系统中需要谨慎使用。

2. 复合阻抗法：复合阻抗法是一种计算短路电流的准确方法。

它考虑了电源的动态特性和网络的传输特性，通过建立电源和负载之间的复合阻抗模型进行计算。

第一部分 电力系统短路电流计算上级变电站矿井地面降压站井下中央配电所一、绝对值法（有名值法）计算高压回路短路电流设：电源电压为U；短路回路电阻为R 、电抗为X 、阻抗为Z ★ 三相短路电流周期分量为:(3)dI ==(2-13)★ 两相短路电流周期分量为:(2)2dU ZI = (2-14)由(2-13)式和(2-14)式可得：(2)(3)2ddII =★ 短路容量S d：ddpSU I =●电源系统电抗X x：2px dU U S X ==●变压器电抗X b : b X =式中：Z b ——变压器阻抗 R b ——变压器电阻变压器阻抗：2%e d b eU U S Z =式中：e U %——变压器短路电压百分比e U ——变压器额定电压（伏）； e S ——变压器额定容量（伏安）；变压器电阻：2e b eU PS R =∆式中：P ∆——变压器短路有功损耗（瓦） 实际上对较大的变压器，可以认为b b X Z ≈●电抗器的电抗k X :k k X X =式中：X k %——电抗器的百分电抗值；ke U ——电抗器额定电压（伏）； e I ——电抗器额定电流（安）； ●线路的电抗l X :0L X L X =式中：L ——导线长度（公里）X 0——单位长度电抗值；可用下式求得：020.1445lg 0.0157D X d≈+近似计算时：架空线路可取0=0.4X 欧姆/公里；1千伏以下的电缆0=0.06X 欧姆/公里；3～6千伏电缆0=0.08X 欧姆/公里。

●线路的电阻R L 可按下式计算：L L R D S=⋅式中：L ——导线长度（米）S ——导线截面（毫米2）D ——电导率（米/欧*毫米2）二、相对值法（无名值法或标么值法）(一)、相对值概念在计算短路电流中的四个基准量：基准功率S j ， 基准电压U j ， 基准电流I j , 基准电抗X j.四个基准量的关系：(在三相电路系统中各电量基准值要符合电路的一切定律)j j jU S=2j jjU U S X==四个基准量中给定了两个（通常是S j 、U j ）则其他两个基准量就可算出。

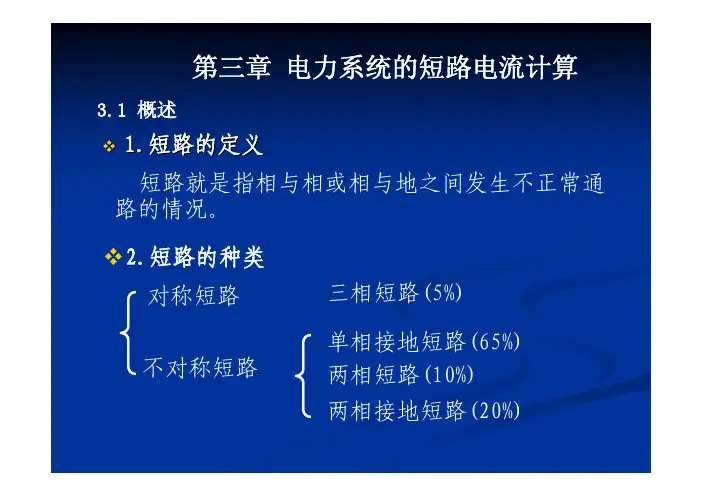

第七章短路电流计算Short Circuit Current Calculation§7-1 概述 General Description一、短路的原因、类型及后果The cause, type and sequence of short circuit1、短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。

2、短路的原因：⑴元件损坏如绝缘材料的自然老化，设计、安装及维护不良等所造成的设备缺陷发展成短路.⑵气象条件恶化如雷击造成的闪络放电或避雷器动作；大风造成架空线断线或导线覆冰引起电杆倒塌等.⑶违规操作如运行人员带负荷拉刀闸；线路或设备检修后未拆除接地线就加电压.⑷其他原因如挖沟损伤电缆,鸟兽跨接在裸露的载流部分等.3、三相系统中短路的类型：⑴基本形式: )3(k—三相短路；)2(k—两相短路；)1(k—单相接地短路；)1,1(k—两相接地短路；⑵对称短路：短路后，各相电流、电压仍对称,如三相短路；不对称短路：短路后，各相电流、电压不对称;如两相短路、单相短路和两相接地短路.注:单相短路占绝大多数；三相短路的机会较少,但后果较严重。

4、短路的危害后果随着短路类型、发生地点和持续时间的不同，短路的后果可能只破坏局部地区的正常供电，也可能威胁整个系统的安全运行。

短路的危险后果一般有以下几个方面。

（1）电动力效应短路点附近支路中出现比正常值大许多倍的电流，在导体间产生很大的机械应力，可能使导体和它们的支架遭到破坏。

（2）发热短路电流使设备发热增加，短路持续时间较长时，设备可能过热以致损坏。

（3）故障点往往有电弧产生，可能烧坏故障元件，也可能殃及周围设备. （4） 电压大幅下降，对用户影响很大. （5） 如果短路发生地点离电源不远而又持续时间较长，则可能使并列运行的发电厂失去同步，破坏系统的稳定，造成大片停电。

这是短路故障的最严重后果。

（6） 不对称短路会对附近的通讯系统产生影响。
