不锈钢熔模铸造缺陷分析及质量控制

铸造缺陷质量分析报告标题：铸造缺陷质量分析报告摘要：本次报告对一批铸造件的缺陷进行了详细分析，并提供了解决方案，以提高铸件的质量和可靠性。

通过对缺陷的分类、原因分析和改进措施的制定，本报告的目标是降低缺陷率、提高产品质量，并为企业的生产过程提供指导。

一、引言铸造工艺是一种常见且重要的金属加工方式，但由于多种因素的影响，铸造件常常出现各种缺陷。

本报告对以下几种常见铸造缺陷进行了分析：气孔、砂眼、夹渣和缩孔。

二、缺陷分类和特征1. 气孔：气孔是铸造件内部的圆形或椭圆形气体空洞，在表面上通常呈孔状。

这种缺陷的特征是大小不一、分布不均匀，并且可能与材料中的气体分离有关。

2. 砂眼：砂眼是在铸造件表面形成的小凹陷或孔穴，并且通常有砂粒残留。

这种缺陷的主要原因是在型腔填充过程中砂芯未能完全固化或砂芯破裂。

3. 夹渣：夹渣是铸造件内部存在金属残留或其他非金属杂质的缺陷。

它通常表现为呈条状、点状或块状分布的较暗色物质。

4. 缩孔：缩孔是在铸造件中形成的不完全填充的孔洞，通常位于较厚的截面部分。

这种缺陷的主要原因是在凝固过程中金属收缩引起的。

三、缺陷原因分析1. 气孔：气孔的形成主要与以下因素有关：金属液中溶解的气体、型腔设计不合理、浇注过程中液态金属的气体浸润和释放等。

解决方案包括采取适当的除气处理、改进型腔设计、控制浇注工艺等。

2. 砂眼：砂眼通常与砂芯制备和浇注过程中的温度、浇注速度等相关。

解决方案包括优化砂芯制备工艺、调整浇注参数以及改善浇注系统设计等。

3. 夹渣：夹渣的原因主要与金属液的净化和过滤不足、浇注过程中金属液与非金属杂质的接触等有关。

解决方案包括加强净化处理、使用过滤器、改进浇注工艺等。

4. 缩孔：缩孔的形成与金属凝固收缩不平衡、铸造温度过低、浇注过程中金属液的顺流速度等相关。

解决方案包括优化浇注工艺、控制冷却速度等。

四、改进措施根据对缺陷原因的分析，提出了以下改进措施：1. 加强除气处理：通过采用真空或压力浇注等技术，有效去除金属液中的气体；2. 优化砂芯工艺：提高砂芯的强度和温度稳定性，避免砂芯破裂；3. 加强金属液净化：采用有效的净化剂和过滤器，去除金属液中的杂质；4. 调整浇注参数：合理控制浇注温度和速度，确保金属液充满型腔；5. 优化冷却过程：控制冷却速度，减少金属凝固收缩引起的缺陷。

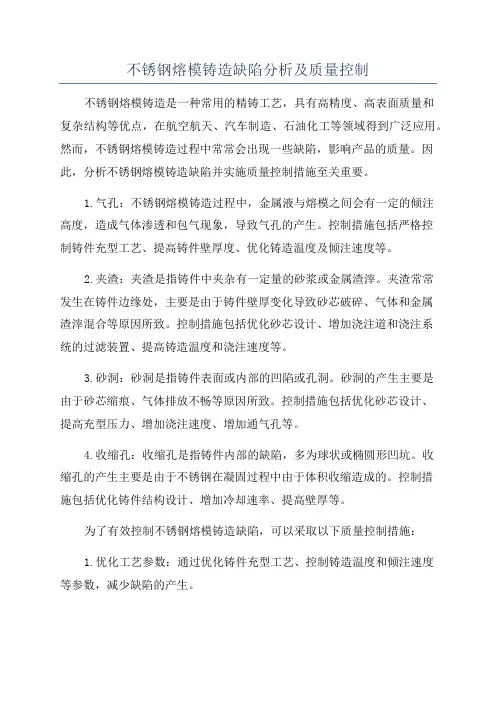

不锈钢熔模铸造缺陷分析及质量控制不锈钢熔模铸造是一种常用的精铸工艺，具有高精度、高表面质量和复杂结构等优点，在航空航天、汽车制造、石油化工等领域得到广泛应用。

然而，不锈钢熔模铸造过程中常常会出现一些缺陷，影响产品的质量。

因此，分析不锈钢熔模铸造缺陷并实施质量控制措施至关重要。

1.气孔：不锈钢熔模铸造过程中，金属液与熔模之间会有一定的倾注高度，造成气体渗透和包气现象，导致气孔的产生。

控制措施包括严格控制铸件充型工艺、提高铸件壁厚度、优化铸造温度及倾注速度等。

2.夹渣：夹渣是指铸件中夹杂有一定量的砂浆或金属渣滓。

夹渣常常发生在铸件边缘处，主要是由于铸件壁厚变化导致砂芯破碎、气体和金属渣滓混合等原因所致。

控制措施包括优化砂芯设计、增加浇注道和浇注系统的过滤装置、提高铸造温度和浇注速度等。

3.砂洞：砂洞是指铸件表面或内部的凹陷或孔洞。

砂洞的产生主要是由于砂芯缩痕、气体排放不畅等原因所致。

控制措施包括优化砂芯设计、提高充型压力、增加浇注速度、增加通气孔等。

4.收缩孔：收缩孔是指铸件内部的缺陷，多为球状或椭圆形凹坑。

收缩孔的产生主要是由于不锈钢在凝固过程中由于体积收缩造成的。

控制措施包括优化铸件结构设计、增加冷却速率、提高壁厚等。

为了有效控制不锈钢熔模铸造缺陷，可以采取以下质量控制措施：1.优化工艺参数：通过优化铸件充型工艺、控制铸造温度和倾注速度等参数，减少缺陷的产生。

2.加强设备管理：定期检查和维护熔模设备，确保各项设备的正常运行。

3.严格原材料控制：对原材料进行检验，确保其质量合格。

4.检测和分析技术：采用非破坏性检测技术，如X射线检测、超声波检测等，对铸件进行缺陷检测和分析，及时发现和解决问题。

5.过程控制和持续改进：建立严格的质量控制流程，持续跟踪和改进生产过程中的关键环节，提高产品质量和生产效率。

综上所述，通过分析不锈钢熔模铸造缺陷并实施相应的质量控制措施，可以有效降低缺陷的发生率，提高产品的质量和可靠性。

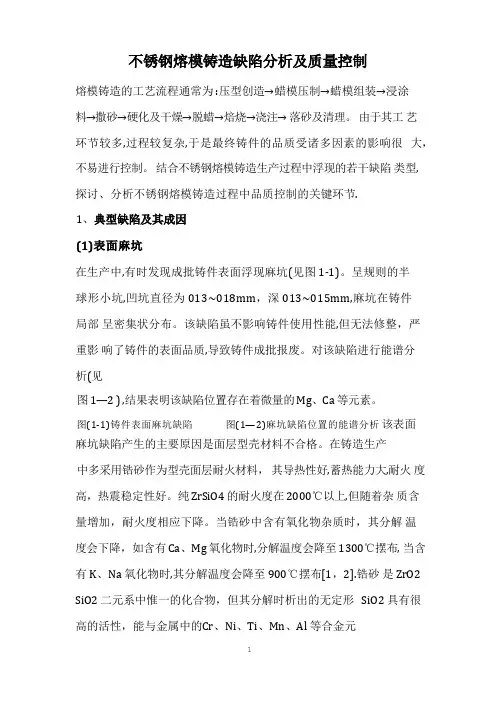

熔模铸造的工艺流程通常为 :压型创造→蜡模压制→蜡模组装→浸涂料→撒砂→硬化及干燥→脱蜡→焙烧→浇注→ 落砂及清理。

由于其工艺环节较多,过程较复杂,于是最终铸件的品质受诸多因素的影响很大，不易进行控制。

结合不锈钢熔模铸造生产过程中浮现的若干缺陷类型,探讨、分析不锈钢熔模铸造过程中品质控制的关键环节.1在生产中,有时发现成批铸件表面浮现麻坑(见图 1-1)。

呈规则的半球形小坑,凹坑直径为 013~018mm，深 013~015mm,麻坑在铸件局部呈密集状分布。

该缺陷虽不影响铸件使用性能,但无法修整，严重影响了铸件的表面品质,导致铸件成批报废。

对该缺陷进行能谱分析(见图 1—2 ) ,结果表明该缺陷位置存在着微量的 Mg、Ca 等元素。

图(1-1)铸件表面麻坑缺陷图(1—2)麻坑缺陷位置的能谱分析该表面麻坑缺陷产生的主要原因是面层型壳材料不合格。

在铸造生产中多采用锆砂作为型壳面层耐火材料，其导热性好,蓄热能力大,耐火度高，热震稳定性好。

纯 ZrSiO4 的耐火度在 2000℃以上,但随着杂质含量增加，耐火度相应下降。

当锆砂中含有氧化物杂质时，其分解温度会下降，如含有 Ca、Mg 氧化物时,分解温度会降至 1300℃摆布, 当含有 K、Na 氧化物时,其分解温度会降至 900℃摆布[1，2].锆砂是 ZrO2 SiO2 二元系中惟一的化合物，但其分解时析出的无定形 SiO2 具有很高的活性，能与金属中的Cr、Ni、Ti、Mn、Al 等合金元素在高温下发生化学反应，导致铸件表面产生麻坑缺陷,恶化铸件的表面品质。

不锈钢铸件加工或者抛光后，在加工表面位置时，会浮现分散的规则球状的黑点缺陷(见图 1—3) ,其缺陷位置的能谱分析(见图 1—4)。

可见该黑点缺陷存在 O、Si、Mn 等元素.图 (1-3)铸件黑点缺陷图(1—4)黑点缺陷位置的能谱分析该黑点缺陷产生的原因可能是由于钢液中存在有非金属夹杂物(主要是金属元素的氧化物、硫化物和硅酸盐)而导致的。

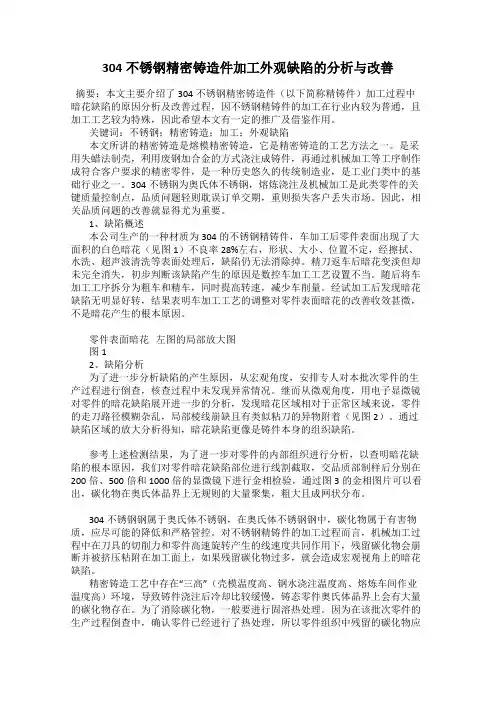

304不锈钢精密铸造件加工外观缺陷的分析与改善摘要：本文主要介绍了304不锈钢精密铸造件（以下简称精铸件）加工过程中暗花缺陷的原因分析及改善过程，因不锈钢精铸件的加工在行业内较为普通，且加工工艺较为特殊，因此希望本文有一定的推广及借鉴作用。

关键词：不锈钢；精密铸造；加工；外观缺陷本文所讲的精密铸造是熔模精密铸造，它是精密铸造的工艺方法之一。

是采用失蜡法制壳，利用废钢加合金的方式浇注成铸件，再通过机械加工等工序制作成符合客户要求的精密零件，是一种历史悠久的传统制造业，是工业门类中的基础行业之一。

304不锈钢为奥氏体不锈钢，熔炼浇注及机械加工是此类零件的关键质量控制点，品质问题轻则耽误订单交期，重则损失客户丢失市场。

因此，相关品质问题的改善就显得尤为重要。

1、缺陷概述本公司生产的一种材质为304的不锈钢精铸件，车加工后零件表面出现了大面积的白色暗花（见图1）不良率28%左右，形状、大小、位置不定，经擦拭、水洗、超声波清洗等表面处理后，缺陷仍无法消除掉。

精刀返车后暗花变淡但却未完全消失，初步判断该缺陷产生的原因是数控车加工工艺设置不当。

随后将车加工工序拆分为粗车和精车，同时提高转速，减少车削量。

经试加工后发现暗花缺陷无明显好转，结果表明车加工工艺的调整对零件表面暗花的改善收效甚微，不是暗花产生的根本原因。

零件表面暗花左图的局部放大图图12、缺陷分析为了进一步分析缺陷的产生原因，从宏观角度，安排专人对本批次零件的生产过程进行倒查，核查过程中未发现异常情况。

继而从微观角度，用电子显微镜对零件的暗花缺陷展开进一步的分析，发现暗花区域相对于正常区域来说，零件的走刀路径模糊杂乱，局部棱线崩缺且有类似粘刀的异物附着（见图2）。

通过缺陷区域的放大分析得知，暗花缺陷更像是铸件本身的组织缺陷。

参考上述检测结果，为了进一步对零件的内部组织进行分析，以查明暗花缺陷的根本原因，我们对零件暗花缺陷部位进行线割截取，交品质部制样后分别在200倍、500倍和1000倍的显微镜下进行金相检验，通过图3的金相图片可以看出，碳化物在奥氏体晶界上无规则的大量聚集，粗大且成网状分布。

缺陷一：铸造缩孔主要原因有合金凝固收缩产生铸造缩孔和合金溶解时吸收了大量的空气中的氧气、氮气等，合金凝固时放出气体造成铸造缩孔。

解决的办法：1）放置储金球。

2）加粗铸道的直径或减短铸道的长度。

3 ）增加金属的用量。

4）采用下列方法，防止组织面向铸道方向出现凹陷。

a.在铸道的根部放置冷却道。

b.为防止已熔化的金属垂直撞击型腔，铸道应成弧形。

C.斜向放置铸道。

缺陷二：铸件表面粗糙不光洁缺陷型腔表面粗糙和熔化的金属与型腔表面产生了化学反应，主要体现出下列情况。

1）包埋料粒子粗，搅拌后不细腻。

2）包埋料固化后直接放入茂福炉中焙烧，水分过多。

3）焙烧的升温速度过快，型腔中的不同位置产生膨胀差，使型腔内面剥落。

4）焙烧的最高温度过高或焙烧时间过长，使型腔内面过于干燥等。

5 ）金属的熔化温度或铸圈的焙烧的温度过高，使金属与型腔产生反应，铸件表面烧粘了包埋料。

6）铸型的焙烧不充分，已熔化的金属铸入时，引起包埋料的分解，发生较多的气体，在铸件表面产生麻点。

7）熔化的金属铸入后，造成型腔中局部的温度过高，铸件表面产生局部的粗糙。

解决的办法：a.不要过度熔化金属。

b.铸型的焙烧温度不要过高。

C.铸型的焙烧温度不要过低（磷酸盐包埋料的焙烧温度为800度-900 度）。

d.避免发生组织面向铸道方向出现凹陷的现象。

e.在蜡型上涂布防止烧粘的液体。

缺陷三：铸件发生龟裂缺陷有两大原因，一是通常因该处的金属凝固过快，产生铸造缺陷（接缝）；二是因高温产生的龟裂。

1）对于金属凝固过快，产生的铸造接曜，可以通过控制铸入时间和凝固时间来解决。

铸入时间的相关因素：蜡型的形状。

铸到的粗细数量。

铸造压力（铸造机）。

包埋料的透气性。

凝固时间的相关因素：蜡型的形状。

铸圈的最高焙烧温度。

包埋料的类型。

金属的类型。

铸造的温度。

2）因高温产生的龟裂，与金属及包埋料的机械性能有关。

下列情况易产生龟裂：铸入温度高易产生龟裂；强度高的包埋料易产生龟裂；延伸性小的银烙合金及钻烙合金易产生龟裂。

熔模铸造中缩松的几种特有解决方案
缩松是铸造最常见的缺陷之一，是铸件在冷却过程中热节或远浇口部位得不到有效的补缩而产生的细小分散的孔洞。

熔模铸造因为热壳浇注的特点，在浇注系统设计时大大地限制了冒口、冷铁对于缩松的处理，但是却有一系列独特的解决方案。

1、型壳底部淬水
部位：铸件浇注位置底部。

铸件浇注位置底部远离浇冒口，补缩通道过长，如果铸件较高或底部有热节，就容易产生缩松。

原理：通过淬水使型壳底部温度迅速降低，对铸件起到底部激冷的作用。

操作：热壳浇注后，型壳立刻淬水，视铸件薄厚在水中停顿1-3秒，深度为易缩松的位置。

案例1圆环产品，材质304不锈钢，浇注温度1640℃
此产品组树后高度方向尺寸较大，见图1和图2，浇注后于圆环浇注位置的下半圆A处容易出现缩松，如图1，经分析认为补缩通道过长导致下半圆凝固时钢水得不到有效补缩，从而产生缩松。

工艺改进为型壳底部淬水，深度如图2所示，效果良好，基本解决下半圆的缩松问题。

图1 圆环剖面图图2 圆环组树淬水示意图
2、喷水激冷
3、局部补砂泥
4、中空型壳
5、加保温棉
6、工艺散热冷铁
7、冷铁、热贴。

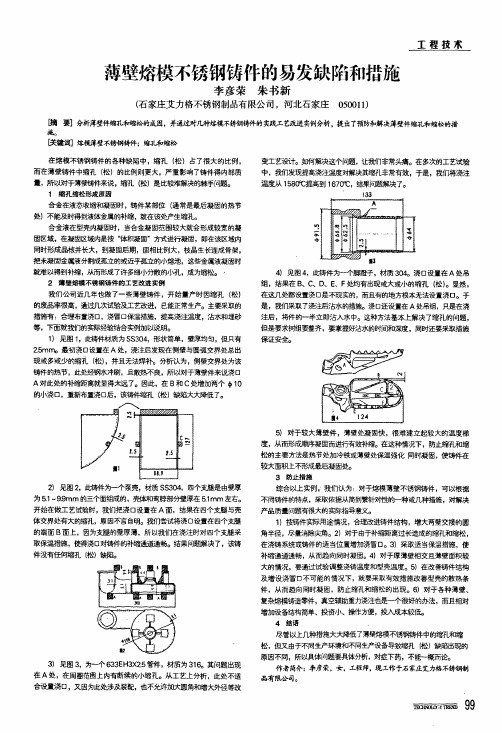

薄壁熔模不锈钢铸件的易发缺陷和措施李彦荣朱书新(石家庄艾力格不锈钢制品有限公司，河北石家庄050011)工程技术口青要】分析薄壁件缩孔和缩松的成因，并通过对几种熔模不锈钢铸件的实践工艺改进实倒分析，提出了预防和解决薄壁件缩孔和缩松的措施。

供键翊熔模薄壁不锈钢铸件；缩孔和缩松在熔模不锈钢铸件的各种缺陷中，缩孔(松)占了很大的比例，而在薄壁铸件中缩孔f松)的比例则更大，严重影响了铸件得内部质量，所以对于薄壁铸件来说，缩孔(松)是比较难解决的棘手问题。

1缩孔缩松形成原因合金在液态收缩和凝固时，铸件某部位(通常是最后凝固的热节处)不能及时得到液体金属的补缩，就在该处产生缩孔。

合金液在型壳内凝固时，当合金凝固范围较大就会形成较宽的凝固区域，在凝固区域内是按“体积凝固”方式进行凝固，即在该区域内同时形成晶核并长大，到凝固后期，固相比例大，枝晶生长连成骨架，把未凝固金属液分割成孤立的或近乎孤立的小熔池，这些金属液凝固时就难以得到补缩，从而形成了许多细小分散的小孔，成为缩松。

，2薄壁熔模不锈钢铸件的工艺改进实例我们公司近几年也做了一些薄壁铸件，开始量产时因缩孔(松)的废品率很高，通过rL次试验及工艺改进，已能正常生产。

主要采取的措施有：合理布置浇口，浇冒口保温措施，提高浇注温度，沾水和埋砂等，下面就我们的实际经验结合实例加以说明。

1)见图1，l比{寿件材质为SS304，形状简单，壁厚均匀，但只有2．5m m。

最初浇口设置在A处，湃主舌发现在侧壁与圆弧交界处总出现或多或少的缩孔(松)，并且无法焊补。

分析认为，侧壁交界处为该铸件的热节，此处经钢水冲刷，目散热不良，所以对于薄壁件来说浇口A对此处的补缩距离就显得太远了。

因此，在B和C处增加两个巾10的小浇口，重新布置浇口后，该铸件缩孑L(松)缺陷大大降低了。

2)见图2，此铸件为一个泵壳，材质SS304，四个支腿是由壁厚为5．1—9．9m m的三个面绍成的，壳体和弯脖部分壁厚在5．1m m左右。

如何消除不锈钢熔模铸件的毛刺缺陷【摘要】对因硅溶胶型壳裂纹而引起的铸件毛刺缺陷进行了分析，找出了影响此类缺陷的主要原因，制定了防范措施，并在实际生产中取得一定效果。

【关键词】硅溶胶型壳；不锈钢精密铸造；毛刺；型壳裂纹我公司主要生产硅溶胶型壳的不锈钢精密铸件，有阀门管件和机械零件等。

铸件的毛刺是生产中时常批量产生的缺陷，必须在后处理工序经过打磨和抛丸等工序才能消除，即造成人物力的浪费，又影响了铸件表面的质量及尺寸精度，给生产和经营带来不利影响。

1.原因分析毛刺缺陷一般发生在铸件的外表面或较大平面上，连续或断续不规则凸起，形成毛刺飞边。

大件比小件发生几率要高。

形成毛刺的原因是由于型壳在浇注前就产生了裂纹，钢水注入后，渗入型壳的裂纹之中，凝固后就形成了毛刺缺陷。

而型壳的裂纹形成的原因有以下三点：１．１在型壳干燥时产生的，由于面层干燥过快，或涂料干燥收缩过大引起的。

１．２脱蜡时蜡模膨胀大于型壳膨胀，而型壳湿强度又较差使型壳开裂。

１．３型壳焙烧工艺不当，产生型壳裂纹。

2.改进措施2.1型壳的干燥2.1.1型壳干燥车间温度、湿度对型壳裂纹的影响制壳工况三要素有温度、湿度和风速。

我公司以3″球阀阀体为例作实验，产品材质为0Cr18Ni9,在风速一定的情况下，对型壳干燥车间的温度和湿度每隔4小时测量一次。

当温度变化超过5℃或湿度变化超过10%时，生产铸件较大部分出现表面毛刺缺陷。

在相同温度和湿度条件下，调整风速。

在对被层调整风速时，铸件表面毛刺影响极小；在对面层调整风速时，吹中强风干燥的型壳，浇注后铸件表面有严重毛刺缺陷，吹微风干燥或无风干燥时，铸件表面无毛刺缺陷。

经过以上统计分析，确定型壳干燥工艺为：（1）面层干燥间温度控制在20-24℃范围内,湿度在60％-70％范围内，无风或微风干燥。

（2）过渡层和背层干燥间温度在22-26℃范围内，湿度在50％-55％。

干燥时要求吹中强风，但不要正对模壳，要尽量使干燥间空气流动。

熔模铸造表面和内部缺陷总结经验预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制熔模铸造表面和内部缺陷总结经验A.浇不到(欠铸)：液体金属未充满型腔造成铸件缺肉B冷隔：铸件上有未完全融合的缝隙，其交接边缘圆滑原因分析：1.浇注温度和型壳退度低，流动性差2..金属液含气最大，氧化严重以致流动性下降3.铸件壁厚薄4.浇注系统大小和设置位置不合理，直浇道高度不够5.型壳焙烧不充分或型壳透气性差，在铸型中形成气袋6.浇注速度过慢或浇注时金属液断流7.浇注量不足防止办法：1.适当提高浇注温度和型壳温度2.采用正确的熔炼工艺，减少金属液的含气量和非金属杂质3.对于薄壁件应注意浇注系统设计，减少流动阻力和流程，增加直浇道高度4.焙烧要充分，提高型壳透气性5.适当提高浇注速度，并避免浇注过程断流6.保证必须的浇注量C结疤(夹砂)：铸件表面上有大小不等，形状不规则的疤片状突起物由于型壳内层局部分层剥离，浇注时金属液充填已剥离的型壳部位，致使铸件表面局部突起1.撒砂时浮砂太多或砂拉中粉尘、细砂多，在砂粒之间产生分层2.涂料粘度大，局部堆积，硬化不透，在涂料之间产生分层3.气温高或涂料与撤砂间隔时间长，撤砂时涂料表面已结成硬皮，涂料与砂粒之间产生分层4.第二层或加固层涂料粘度大、流动性差，涂料不能很好渗入前层细砂间隙，在后层涂料与前层砂粒之间产生分层5.型壳前层残留硬化剂过多，后层涂料不能很好渗入前层间隙。

在后层涂料和前层砂粒之间产生分层6.硬化温度大大高出工作室温度，硬化后骤冷收缩造成型壳局部开裂剥离7.易熔模与面层涂料的润湿性差，在型壳层和易熔模之间形成空隙8.型壳焙烧、浇注时膨胀收缩变化大造成内层开裂剥离9.涂料粘度小，料层过薄或撒砂不足，造成型壳硬化过度，开裂剥离10.面层和加固层耐火材料差异太大，膨胀收缩不一致，便面层分层剥离防止办法：1.撒砂砂粒不可过细且要尽里均匀，粉尘要少，湿度不宜过高，撒砂时要抖去浮砂2.严格控制涂料粘度，涂料要涂均匀，力求减少局部堆积，并应合理选择硬化工艺参数3.缩短涂料与撒砂的间隔时闻4.适当减小第二层或加固层涂料的粘度，采用低粘度的过渡层涂料5.干燥时间要控制适当。

熔模铸造的铸件缺陷分析与防止熔模铸造的铸件缺陷分析与防止1 铸件尺寸超差1）模料及制模工艺对铸件尺寸的影响熔模尺寸偏差主要由于制模工艺部稳定而造成的，如合型力大小、压蜡温度（压蜡温度越高，熔模线收缩率越大）、压注压力（压注压力大，熔模线收缩率越小）、保压时间（保压时间越长气收缩越小）、压型温度（压型温度越高，线收缩也越大）、开型时间、冷却方式、室温等因素波动而造成熔模尺寸偏差。

2）制壳材料及制壳工艺对铸件尺寸的影响型壳热膨胀影响铸件尺寸。

二型壳热膨胀又和制壳材料及工艺有关3）浇注条件对铸件尺寸的影响浇注时型壳温度、金属液浇注温度、铸件在型壳中的位置等均会影响铸件尺寸为防止铸件尺寸超差，应对影响铸件尺寸精度的众多因素都加以重视，严格控制材料质量及加工工艺，以稳定铸件尺寸。

2 铸件表面粗糙1）影响熔模表面粗糙度的因素熔模表面粗糙度与所有压型表面粗糙度、压制方式（糊状模料压制或液态模料压制）和压制工艺参数选择有关。

（1）压型表面粗糙度的影响（2）压制方法的影响（3）压制工艺参数的影响2）影响型壳表面粗糙度的因素（1）涂料不能很好地与熔模润湿（2）面层涂料粉液比嵌、型壳表面不致密在熔模表面粗糙度合格的条件下，型壳表面粗糙度将成为影响铸件粗糙度的重要一环要型壳表面粗糙度嵌，首先应保证面层涂料能很好的润湿熔模，复印熔模；其次，面层要致密，涂层粉液比要足够高（采用双峰级配粉）配粉是按照一定要求配置的粒度分布合理的粉。

该种粉粒度有粗、有细，分布分散，平均粒经适中，能使涂料在高粉液比条件下仍具有适宜的粘度和良好的流动性。

3）影响金属液精确复型的因素（1）型壳温度对金属液复型的因素（2）浇注温度对金属液复型的因素金属液复印型壳工作表面细节的能力，即充型能力；在此简称为“复型“能力。

为使金属液能精确复型，就必须有足够高的型壳温度和金属液温度，并保证金属液有足够的压力头。

提高型壳温度对改善金属液流动能力、复型能力均有良好效果，故型壳温度是予以重视的因素。

熔模铸造表面缺陷标准
熔模铸造表面缺陷标准
一、表面粗糙度
熔模铸造的表面粗糙度应符合产品要求和铸造工艺的规定。

表面粗糙度应通过调整铸造工艺和采取适当的抛光措施来达到规定的要求。

二、表面缺陷类型
熔模铸造的表面缺陷包括但不限于以下类型：气孔、砂眼、缩孔、裂纹、粘砂等。

不同类型的缺陷需要采取不同的处理措施。

三、表面缺陷深度
表面缺陷深度应符合产品要求和铸造工艺的规定。

对于深度超过规定范围的缺陷，应采取措施进行修补或重新制作。

四、表面缺陷密度
表面缺陷密度应符合产品要求和铸造工艺的规定。

对于密度过高的缺陷，应采取措施降低缺陷密度，如调整铸造工艺、改变模具设计等。

五、表面缺陷位置
表面缺陷位置应符合产品要求和铸造工艺的规定。

对于位置不当的缺陷，应采取措施调整缺陷位置，如重新放置铸型、调整浇注系统等。

六、表面缺陷形状
熔模铸造的表面缺陷形状应符合产品要求和铸造工艺的规定。

对于形状不规则的缺陷，应采取措施调整缺陷形状，如使用机械加工方法进行修整。

七、表面缺陷数量
表面缺陷数量应符合产品要求和铸造工艺的规定。

对于数量过多的缺陷，应采取措施减少缺陷数量，如提高模具精度、控制熔炼温度等。

八、表面缺陷颜色
熔模铸造的表面缺陷颜色应符合产品要求和铸造工艺的规定。

对于颜色不正常的缺陷，应采取措施调整缺陷颜色，如调整合金成分、控制熔炼温度等。

熔模铸造中缩松的几种特有解决方案
缩松是铸造最常见的缺陷之一，是铸件在冷却过程中热节或远浇口部位得不到有效的补缩而产生的细小分散的孔洞。

熔模铸造因为热壳浇注的特点，在浇注系统设计时大大地限制了冒口、冷铁对于缩松的处理，但是却有一系列独特的解决方案。

1、型壳底部淬水
部位：铸件浇注位置底部。

铸件浇注位置底部远离浇冒口，补缩通道过长，如果铸件较高或底部有热节，就容易产生缩松。

原理：通过淬水使型壳底部温度迅速降低，对铸件起到底部激冷的作用。

操作：热壳浇注后，型壳立刻淬水，视铸件薄厚在水中停顿1-3秒，深度为易缩松的位置。

案例1圆环产品，材质304不锈钢，浇注温度1640℃
此产品组树后高度方向尺寸较大，见图1和图2，浇注后于圆环浇注位置的下半圆A处容易出现缩松，如图1，经分析认为补缩通道过长导致下半圆凝固时钢水得不到有效补缩，从而产生缩松。

工艺改进为型壳底部淬水，深度如图2所示，效果良好，基本解决下半圆的缩松问题。

图1 圆环剖面图图2 圆环组树淬水示意图
2、喷水激冷
3、局部补砂泥
4、中空型壳
5、加保温棉
6、工艺散热冷铁
7、冷铁、热贴。

1、各种液态铸造合金在熔炼和浇注过程中均会产生夹杂物，金属夹杂物依据其来源可以分为两大类：⑴外来夹杂物。

来源于炉衬、浇包耐火材料的侵蚀，熔渣或与空气反应形成的浮渣，型砂的冲蚀，或其它任何与金属熔体接触的材料的侵蚀；⑵内生夹杂物。

这类夹杂物是由金属熔体内的反应形成，如镁硫夹杂物。

镁硫夹杂物是由于球化处理过程中加入镁硅铁合金后在铁液内反应而形成。

2、夹渣产生的原因(1)硅：硅的氧化物也是夹渣的主要组成部分，因此尽可能降低含硅量；⑵硫：铁液中的硫化物是球铁件形成夹渣缺陷的主要原因之一。

硫化物的熔点比铁液熔点低，在铁液凝固过程中，硫化物将从铁液中析出，增大了铁液的粘度，使铁液中的熔渣或金属氧化物等不易上浮。

因而铁液中硫含量太高时，铸件易产生夹渣。

球墨铸铁原铁液含硫量应控制在0.06%以下，当它在0.09%〜0.135%时，铸铁夹渣缺陷会急剧增加；⑶稀土和镁：近年来研究认为夹渣主要是由于镁、稀土等元素氧化而致，因此残余镁和稀土不应太高；(4)浇注温度：浇注温度太低时，金属液内的金属氧化物等因金属液的粘度太高，不易上浮至表面而残留在金属液内；温度太高时，金属液表面的熔渣变得太稀薄，不易自液体表面去除，往往随金属液流入型内。

而实际生产中，浇注温度太低是引起夹渣的主要原因之一；⑸浇注系统：浇注系统设计应合理,具有挡渣功能,使金属液能平稳地充填铸型,力求避免飞溅及紊流；(6)型砂：若型砂表面粘附有多余的砂子或涂料，它们可与金属液中的氧化物合成熔渣，导致夹渣产生；砂型的紧实度不均匀，紧实度低的型壁表面容易被金属液侵蚀和形成低熔点的化合物，导致铸件产生夹渣。

3、防止夹渣措施(1)控制铁液成分：尽量降低铁液中的含硫量(<006%),适量加入稀土合金(01%〜02%)以净化铁液，尽可能降低含硅量和残镁量；⑵熔炼工艺：要尽量提高金属液的出炉温度，适宜的静置，以利于非金属夹杂物的上浮、聚集。

扒干净铁液表面的渣子，铁液表面应放覆盖剂(珍珠岩、草木灰等)，防止铁液氧化。

- 50 -技术交流石油和化工设备2021年第24卷S32750不锈钢自熔焊焊接缺陷分析与质量控制颜丙锁，吴志星，高跃龙，高超宇，王洪亮（海洋石油工程股份有限公司， 天津 300452）[摘 要] 南海某水下中心管汇项目中采用的S32750不锈钢是一种超级双相不锈钢，具有较强的抗氯化物腐蚀能力。

通过对其焊接性能进行分析和工艺试验，确定了自熔焊工艺和相应的焊接工艺参数；对焊接过程中各种缺陷的产生原因进行分析，并制定应对办法；总结了S32750不锈钢焊接质量过程控制的关键措施，包括坡口加工、焊前预热、气体保护、环境条件要求等方面。

研究表明：只要过程控制到位，措施得当，就能有效避免焊接缺陷，保证焊接质量稳定。

[关键词] S32750超级双相不锈钢钢；自熔焊；焊接缺陷；质量控制作者简介：颜丙锁（1973—），男，山东东平人，技能专家，大学本科，机械设计制造及其自动化专业毕业，主要从事工程项目施工管理和焊接技术等工作。

表1 S32750不锈钢的主要化学成分表2 S32750不锈钢的力学性能南海某水下中心管汇项目，工艺管道控制系统均选用UNS S32750（DIN/EN1.4410 SAF 2507，以下简称S32750）不锈钢材质。

目前，该种管材在国内1500m 深水项目尚属首次应用，相关可借鉴经验很少，在项目开工前进行大量的试验工作。

通过分析S32750不锈钢的基本性能，确定其焊接方法和焊接工艺，并制定具有针对性的焊接质量保证措施。

1 S32750不锈钢的基本性能S32750不锈钢的化学成分和力学性能检验结果（表1、表2）符合相关标准ASTM A790的要求[1]。

元素C Mn P S Si Cr Ni Mo 标准要求≦0.030≦1.2≦0.035≦0.020≦0.8024.00-26.00 6.00-8.003.00-5.00检验结果0.0240.740.0280.0020.52325.6076.2873.602检测项目屈服强度（MPa）抗拉强度（MPa）伸长率A.%硬度值（HRC)标准要求≥550≥800≥15≦32试验结果6478504422S32750是一种铁素体—奥氏体（超级双相）不锈钢，它综合了奥氏体不锈钢所具有的优良韧性和焊接性，铁素体不锈钢所具有的较高强度和耐氯化物应力腐性能，使双相不锈钢成为一类集优良的耐腐蚀、高强度和易于加工制造等诸多优异性能[2]。
