实训 绘制所在学校教学楼的网络布线拓扑结构图

宿州技师学院校园网网络拓扑图
备注：
1、校园网外网（万维）为百兆光纤接入；
2、校园网内网教学楼、办公楼主交换机为以太网千兆接入，教室及各处室、教研组、微机室各终端为百兆以太
网接入。

3、现办公楼为光纤接入，建议教学楼外网采取同样方式，可以减少信号衰减，网络也更为稳定、可靠、快速。

4、因考虑到兴建校园网投入较大，工期较长，加之目前学院资金紧张，所以宿舍子网及礼堂子网未进行设计。

5、多媒体教室可采取两种方案：
⑴实训楼四楼多媒体教室全套设备。

优点：设备不容易人为损坏。

缺点：功能较为单一，价格较贵。

⑵投影机、交互式电子白板、笔记本。

优点：价格相对较低，操作方便，功能更强大；缺点：容易人为损坏。

郑州工商学院《路由交换技术设计》结课报告院部：工学院专业：网络工程班级：网络工程 1702学号： ************姓名；张文成日期： 2019.12.31课程设计指导教师评分表目录《路由交换技术设计》 (1)结课报告 (1)1. 绪论 (1)2. 用户需求分析 (1)3. 主要目标和内容 (1)3.1目标： (1)3．2内容： (2)4. 网络拓扑结构 (3)5. 功能描述与分析 (3)5.1 子网划分 (3)5.2 rip协议 (4)6.设备配置流程 (4)5.1教学楼部分 (4)5.1.1划分VLAN (4)5.1.2子网连通 (5)5.2 宿舍楼部分 (6)5.2.1 vlan的划分 (6)5.2.2子网的连通 (6)5.3 数据中心部分 (7)5.4 核心路由部分 (7)5.4.1核心层配置 (7)5.4.2汇聚层配置 (8)5.5 网络访问配置部分 (9)5.5.1 PPP链路协议配置 (9)5.5.2 配置NAT (10)5.5.3 配置ACL (10)6. 系统测试结果 (12)7. 结论与体会 (13)致谢 (14)参考文献 (14)1.绪论随着国家的扩招，大学生的人数普遍增多，以至于宿舍楼，教学楼以及学校的各个地方使用网络的人数增多，没有一个好的网络规划就可能给学校造成很多麻烦，这次的实验报告就是解决这个问题。

帮助学校从IP地址分配到交换机和路由的配置考虑周全，很大程度地方便了学校，方便了学生。

为学生的安全上网提供了安全的保证。

本报告还阐述了学校各个地方网络联系，便于学校管理和维修人员后期的管理和维修。

2.用户需求分析学校迫切需要一个能管理学校大小地方的一个网络，毕竟现在是信息时代。

于是一个好的网络规划才是重中之重，不仅能保证学校日常事务的正常进行，还能避免不必要的麻烦。

需要一个能解决宿舍楼和教学楼网络问题的网络规划。

3.主要目标和内容3.1目标：(1)将教学楼1和教学楼2所属子网分别划分为VLAN 2和VLAN 3。

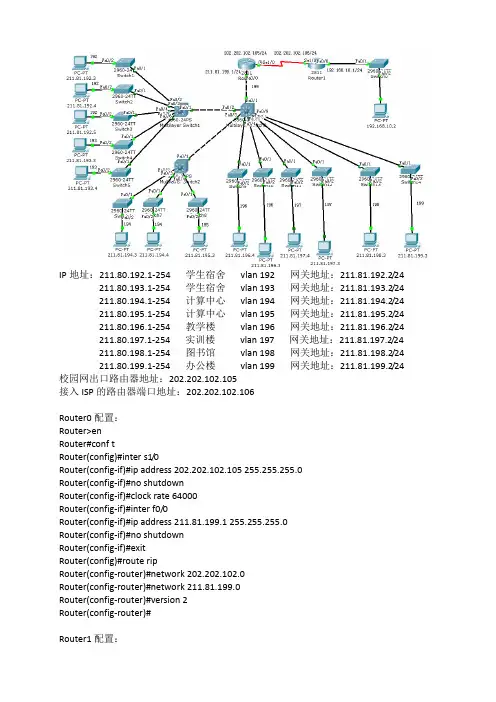

IP地址：211.80.192.1-254 学生宿舍vlan 192 网关地址：211.81.192.2/24 211.80.193.1-254 学生宿舍vlan 193 网关地址：211.81.193.2/24211.80.194.1-254 计算中心vlan 194 网关地址：211.81.194.2/24211.80.195.1-254 计算中心vlan 195 网关地址：211.81.195.2/24211.80.196.1-254 教学楼vlan 196 网关地址：211.81.196.2/24211.80.197.1-254 实训楼vlan 197 网关地址：211.81.197.2/24211.80.198.1-254 图书馆vlan 198 网关地址：211.81.198.2/24211.80.199.1-254 办公楼vlan 199 网关地址：211.81.199.2/24 校园网出口路由器地址：202.202.102.105接入ISP的路由器端口地址：202.202.102.106Router0配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.105 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router(config-if)#inter f0/0Router(config-if)#ip address 211.81.199.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 202.202.102.0Router(config-router)#network 211.81.199.0Router(config-router)#version 2Router(config-router)#Router1配置：Router>enRouter#conf tRouter(config)#inter s1/0Router(config-if)#ip address 202.202.102.106 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#inter f0/0Router(config-if)#Router(config-if)#ip address 192.168.10.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#route ripRouter(config-router)#network 192.168.10.0Router(config-router)#network 202.202.102.0Router(config-router)#version 2Router(config-router)#Multilayer Switch0配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#vlan 199Switch(config-vlan)#vlan 198Switch(config-vlan)#vlan 197Switch(config-vlan)#vlan 196Switch(config-vlan)#vlan 195Switch(config-vlan)#vlan 194Switch(config-vlan)#vlan 193Switch(config-vlan)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport access vlan 199Switch(config-if)#inter range f0/2-9Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#exitSwitch(config)#inter vlan 199Switch(config-if)#ip address 211.81.199.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 198Switch(config-if)#ip address 211.81.198.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 197Switch(config-if)#ip address 211.81.197.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 196Switch(config-if)#ip address 211.81.196.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 195Switch(config-if)#ip address 211.81.195.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 194Switch(config-if)#ip address 211.81.194.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 193Switch(config-if)#ip address 211.81.193.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#inter vlan 192Switch(config-if)#ip address 211.81.192.2 255.255.255.0 Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#route ripSwitch(config-router)#network 211.81.199.0Switch(config-router)#network 211.81.198.0Switch(config-router)#network 211.81.197.0Switch(config-router)#network 211.81.196.0Switch(config-router)#network 211.81.195.0Switch(config-router)#network 211.81.194.0Switch(config-router)#network 211.81.193.0Switch(config-router)#network 211.81.192.0Switch(config-router)#version 2Switch(config-router)#Multilayer Switch1配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-6Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch1配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192Switch(config-if-range)#Switch2配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch3配置：Switch>enSwitch#conf tSwitch(config)#vlan 192Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 192 Switch(config-if-range)#Switch4配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193 Switch(config-if-range)#Switch5配置：Switch>enSwitch#conf tSwitch(config)#vlan 193Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 193 Switch(config-if-range)#Multilayer Switch2配置：Switch>enSwitch#conf tSwitch(config)#ip routingSwitch(config)#inter range f0/1-4Switch(config-if-range)#switchport trunk encapsulation dot1q Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#Switch6配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194Switch(config-if-range)#Switch7配置：Switch>enSwitch#conf tSwitch(config)#vlan 194Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 194Switch(config-if-range)#Switch8配置：Switch>enSwitch#conf tSwitch(config)#vlan 195Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 195Switch(config-if-range)#Switch9配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch10配置：Switch>enSwitch#conf tSwitch(config)#vlan 196Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 196 Switch(config-if-range)#Switch11配置：Switch>enSwitch#conf tSwitch(config)#vlan 197Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch12配置：Switch>enSwitch#conf tSwitch(config)#vlan 197Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 197 Switch(config-if-range)#Switch13配置：Switch>enSwitch#conf tSwitch(config)#vlan 198Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 198 Switch(config-if-range)#Switch14配置：Switch>enSwitch#conf tSwitch(config)#vlan 199Switch(config-vlan)#exitSwitch(config)#inter f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#inter range f0/2-24Switch(config-if-range)#switchport access vlan 199 Switch(config-if-range)#。

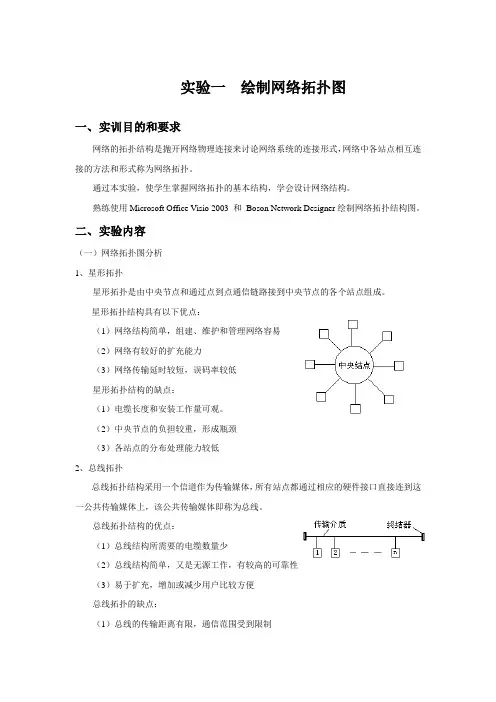

实验一绘制网络拓扑图一、实训目的和要求网络的拓扑结构是抛开网络物理连接来讨论网络系统的连接形式，网络中各站点相互连接的方法和形式称为网络拓扑。

通过本实验，使学生掌握网络拓扑的基本结构，学会设计网络结构。

熟练使用Microsoft Office Visio 2003 和Boson Network Designer绘制网络拓扑结构图。

二、实验内容（一）网络拓扑图分析1、星形拓扑星形拓扑是由中央节点和通过点到点通信链路接到中央节点的各个站点组成。

星形拓扑结构具有以下优点：（1）网络结构简单，组建、维护和管理网络容易（2）网络有较好的扩充能力（3）网络传输延时较短，误码率较低星形拓扑结构的缺点：（1）电缆长度和安装工作量可观。

（2）中央节点的负担较重，形成瓶颈（3）各站点的分布处理能力较低2、总线拓扑总线拓扑结构采用一个信道作为传输媒体，所有站点都通过相应的硬件接口直接连到这一公共传输媒体上，该公共传输媒体即称为总线。

总线拓扑结构的优点：（1）总线结构所需要的电缆数量少（2）总线结构简单，又是无源工作，有较高的可靠性（3）易于扩充，增加或减少用户比较方便总线拓扑的缺点：（1）总线的传输距离有限，通信范围受到限制（2）故障诊断和隔离较困难（3）分布式协议不能保证信息的及时传送，不具有实时功能3、环形拓扑环形拓扑网络由站点和连接站的链路组成一个闭合环环形拓扑的优点：（1）电缆长度短（2）增加或减少工作站时，仅需简单的连接操作（3）可使用光纤环形拓扑的缺点：（1）节点的故障会引起全网故障（2）故障检测困难（3）环形拓扑结构的媒体访问控制协议都采用令牌传递的方式，在负载很轻时，信道利用率相对来说就较低4、树形拓扑树形拓扑从总线拓扑演变而来，形状像一棵倒置的树，顶端是树根，树根以下带分支，每个分支还可再带子分支。

树形拓扑的优点：（1）易于扩展（2）故障隔离较容易树形拓扑的缺点：各个节点对根的依赖性太大（二）使用Visio 2003完成下图（三）使用Boson Network Designer完成下图三、V isio 2003 和Boson Network Designer软件的基本用法介绍1、Microsoft Office Visio 2003主要步骤介绍1)启动Microsoft Office Visio 20032)如下图，选择绘图类型“网络”→“基本网络图”3)添加其它形状卡“文件”→“形状”→“网络”→形状卡4)选择形状卡单击“形状卡列表”中的某形状卡5)添加形状拖动“形状列表”中的某形状到工作区6)添加连接线单击“连接线”工具按钮，在工作区两个图形间拖动鼠标2、Boson Network Designer主要步骤介绍1)启动Boson Network Designer2)添加设备或线型到工作区在“设备、线型列表区”双击对象或拖动对象到“工作区”四、实训场地与设备多媒体教室、Microsoft Office Visio 2003 和Boson Network Designer软件五、实训考核标准1、是否能实现实训要求的效果。

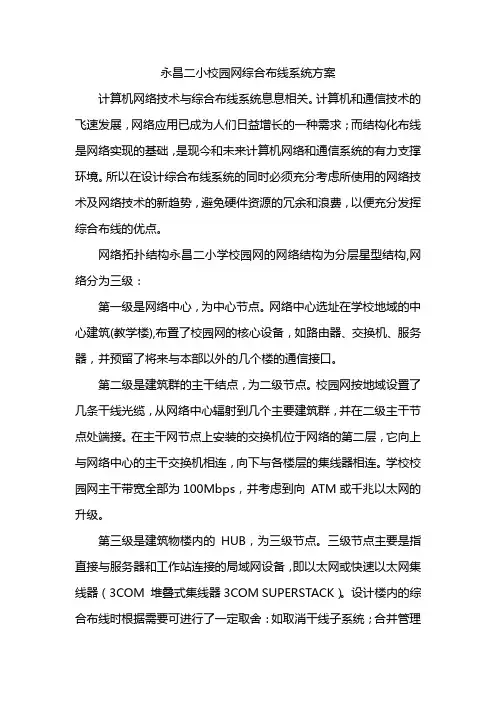

永昌二小校园网综合布线系统方案计算机网络技术与综合布线系统息息相关。

计算机和通信技术的飞速发展，网络应用已成为人们日益增长的一种需求；而结构化布线是网络实现的基础，是现今和未来计算机网络和通信系统的有力支撑环境。

所以在设计综合布线系统的同时必须充分考虑所使用的网络技术及网络技术的新趋势，避免硬件资源的冗余和浪费，以便充分发挥综合布线的优点。

网络拓扑结构永昌二小学校园网的网络结构为分层星型结构,网络分为三级：第一级是网络中心，为中心节点。

网络中心选址在学校地域的中心建筑(教学楼),布置了校园网的核心设备，如路由器、交换机、服务器，并预留了将来与本部以外的几个楼的通信接口。

第二级是建筑群的主干结点，为二级节点。

校园网按地域设置了几条干线光缆，从网络中心辐射到几个主要建筑群，并在二级主干节点处端接。

在主干网节点上安装的交换机位于网络的第二层，它向上与网络中心的主干交换机相连，向下与各楼层的集线器相连。

学校校园网主干带宽全部为100Mbps，并考虑到向 ATM或千兆以太网的升级。

第三级是建筑物楼内的HUB，为三级节点。

三级节点主要是指直接与服务器和工作站连接的局域网设备，即以太网或快速以太网集线器（3COM 堆叠式集线器3COM SUPERSTACK）。

设计楼内的综合布线时根据需要可进行了一定取舍：如取消干线子系统；合并管理子系统与设备间子系统；将水平子系统的布线直接引入到设备间的主配线架上等等。

设计说明校园网建筑群子系统光缆工程采用分支递减端接方法：用1根足以支持若干幢楼通信容量的大容量多用途 Breakout干线光缆，经过配线架分出若干根小容量光缆，再分别延伸到每个楼层配线间。

从应用、备份和扩容三个方面考虑，由于多模光纤对未来 Gigabit Ethernet和ATM 2.5Gbps的支持距离有限，故从网络中心到分支递减端接点应选用36芯或48芯单模MPC光纤，支持100Mbps以上带宽。

从光缆分支递减端接点到楼内设备子系统根据数据流量及信息点数量分别采用12芯、6芯的单模光纤。

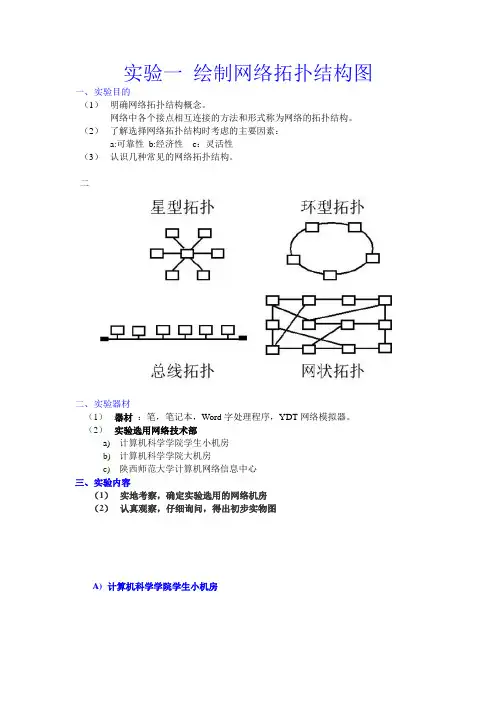

实验一绘制网络拓扑结构图一、实验目的
（1）明确网络拓扑结构概念。

网络中各个接点相互连接的方法和形式称为网络的拓扑结构。

（2）了解选择网络拓扑结构时考虑的主要因素：
a:可靠性b:经济性c：灵活性
（3）认识几种常见的网络拓扑结构。

二
二、实验器材
（1）器材：笔，笔记本，Word字处理程序，YDT网络模拟器。

（2）实验选用网络技术部
a)计算机科学学院学生小机房
b)计算机科学学院大机房
c)陕西师范大学计算机网络信息中心
三、实验内容
（1）实地考察，确定实验选用的网络机房
（2）认真观察，仔细询问，得出初步实物图
A)计算机科学学院学生小机房
B)计算机科学学院学生大机房
（3）细心琢磨，画出某机房的网络拓扑结构网络
四、讨论
（1）单星型结构与采用分级（层）组网的星型结构有何差异？
（2）星型拓扑结构的优缺点是什么？
（3）其它网络拓扑的优缺点是什么？
（4）在学生大机房中是否有服务器存在？假如没有，按上面实物图的组网方式是否可以上网？如果有服务器，是一台还是多台？如果是一台，服务器是否直
接接在主交换机上？如果是多台，服务器又是怎样联网的？
（5）YDT网络拓扑结构软件有何特点。

校园网的体系结构、特点、拓扑图一、体系结构网络系统的体系结构包括功能的分层及各层功能通信所遵守的协议。

网络系统的体系结构也称为“层次与协议的集合”。

网络系统设计的第一步就是选择网络体系结构，核心内容是决策应当采用的协议集合。

选择目前应用范围最为广泛，并且是事实上的Internet/Intranet 标准的通信协议族TCP/IP，作为架构整个网络体系结构的核心协议。

为了支持远程访问功能，还使用了异步通信协议PPP。

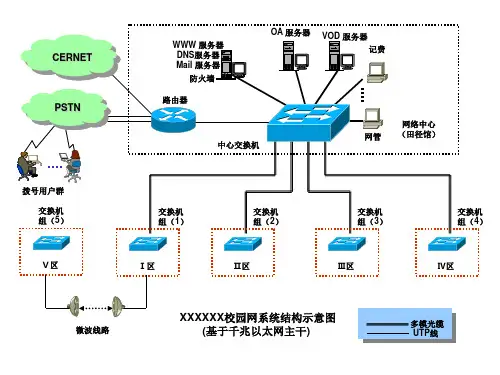

下图说明了我们所选定的整个网络体系结构：校园网的网络总体结构如图所示：二、系统设计2.1 校园网特点网络系统分布在整个校园内，系统规模较大；采用综合布线系统作为网络的线路基础；应用以客户/服务器和浏览器/Web服务器为主要模式；信息流动以内部为主，对网络吞吐能力要求较高；应用系统采用集中配置、集中管理的模式；流量具有中心汇集的特点；适应校校通的需求，未来将与其它网络互连；支持远程访问；可管理性要求较高；提供安全控制措施。

2.2 系统设计分析校园网已超出了传统局域网能覆盖的范围，涉及到局域网互连技术，网络层次较多。

职能不同的部门分布在不同的地理位置上，需要进行子网划分，以便于管理。

校园网采用星型拓扑结构。

核心是主干网，周围是各个子网，子网向下连接工作组网，工作组网向下再连接基层网段。

计算机根据功能和配置的情况，可以连接到不同的网络层次。

主干网必需有大的带宽和很强的中心交换处理能力。

子网相对独立，在主干汇接处形成子网边界。

支持远程访问。

2.3 系统设计从上面看出，校园网事实上为园区级网络，拓扑结构为分层的集中式结构或称星型分级拓扑。

针对这种结构，做出如下设计：主干网汇接各子网，形成中心交换；子网通过路由器连接到主干网；主干网上不直接接入用户网络；网络中心的网络构成一个单独的子网，汇接到主干网；在网络中心进行集中控制和管理；每个子网按部门划分成多个工作组网；每个工作组网划分成多个基层网段；桌面机连接到基层网段上，服务器、工作站连接到高层网络；流量划分层次，跨越基层网段的流量汇接到工作组网，跨越工作组网的流量汇接到子网，跨越子网的流量汇接到主干；水平结构对称，子网、工作组网、基层网段具有一致的流量水准；拨号访问形成独立子网，通过路由器接入主干；设立非军事区，隔离内外部网络，实现INTERNET互联；在关键子网设立防火墙，防止来自内部或外部的恶意攻击；在完善的网络基础之上，提供基本的INTERNET服务。

实验报告一校园基础网络拓扑结构一．实体结构图实体结构图分为三层。

第一层是网络中心，第二层是机房、办公室、教学楼、办公楼，第三层是C302、C310、C309、设备处、教务处、人事处、财务处、计算机系、工商系、外语系、电子阅览、文献资料、图书借阅、外文查询、馆藏室。

具体如下图所示：二．拓扑结构图三．实验步骤1.设置每台电脑的ip地址与子网掩码。

PCA login:rootPassword:linux设置IP ：[root#PCA root]# ifconfig eth0 192.168.1.1netmask 255.255.255.0查看IP ：[root#PCA root]# ifconfig八台电脑的ip地址和子网掩码为：192.168.1.1 255.255.255.0192.168.1.2 255.255.255.0192.168.1.3 255.255.255.0192.168.1.4 255.255.255.0192.168.1.5 255.255.255.0192.168.1.6 255.255.255.0192.168.1.7 255.255.255.0192.168.1.8 255.255.255.0 2.设置交换机的ip地址与子网掩码switch>en进入全局配置模式:switch#conf t进入默认vlan状态:switch(config)#intvlan 1设置ip地址和掩码:switch(config-if)#ip address 192.168.1.10 255.255.255.0六个交换机的ip地址与子网掩码为：192.168.1.10 255.255.255.0 192.168.1.11 255.255.255.0192.168.1.12 255.255.255.0192.168.1.13255.255.255.0192.168.1.14 255.255.255.0192.168.1.15 255.255.255.03．Ping每台电脑与交换机是否连通用A电脑ping 其他电脑用A电脑ping交换机Ping 192.168.1.2 (通)Ping 192.168.1.10 (通)Ping 192.168.1.3 （通）Ping 192.168.1.12 (通)Ping 192.168.1.4 （通）Ping 192.168.1.13 (通)Ping 192.168.1.5（通）Ping 192.168.1.14 (通)Ping 192.168.1.6（通）Ping 192.168.1.15 (通)Ping 192.168.1.7（通）Ping 192.168.1.8（通）。

实训一绘制所在学校教学楼的网络布线拓扑结构图一、实践目的掌握用visio 2003绘制网络拓扑结构图的方法，掌握网络拓扑的设计方法二、实践内容1. 学会Visio 2003软件的使用。

2. 用Visio绘制网络拓扑结构图。

3. 分析网络拓扑结构图，确定拓扑类型、网络类型三、实验步骤Visio系列软件是微软公司开发的高级绘图软件，属于Office系列，可以绘制流程图、网络拓扑图、组织结构图、机械工程图、流程图等。

它功能强大，易于使用，就像Word一样。

它可以帮助网络工程师创建商业和技术方面的图形，对复杂的概念、过程及系统进行组织和文档备案。

Visio 2003 还可以通过直接与数据资源同步自动化数据图形，提供最新的图形，还可以自定制来满足特定需求。

下面是绘制网络拓扑结构的基本步骤。

（1）运行Visio 2003软件，在打开的如图1-1所示窗口左边“类别”列表中选择“网络”选项，然后在右边窗口中选择一个对应的选项，或者在Visio 2003主界面中执行【新建】→【网络】菜单下的某项菜项操作，都可打开如图1-2所示界面（在此仅以选择“详细网络图”选项为例）。

图1-1 Visio 2003主界面图1-2 “详细网络图”拓扑结构绘制界面（2）在左边图元列表中选择“网络和外设”选项，在其中的图元列表中选择“交换机”项（因为交换机通常是网络的中心，首先确定好交换机的位置），按住鼠标左键把交换机图元拖到右边窗口中的相应位置，然后松开鼠标左键，得到一个交换机图元，如图1-3所示。

它还可以在按住鼠标左键的同时拖动四周的绿色方格来调整图元大小，通过按住鼠标左键的同时旋转图元顶部的绿色小圆圈，以改变图元的摆放方向，再通过把鼠标放在图元上，然后在出现4个方向箭头时按住鼠标左键可以调整图元的位置。

如图1-4所示是调整后的一个交换机图元。

通过双击图元可以查看它的放大图。

图1-3 图元拖放到绘制平台后的图示图1-4 调整交换机图元大小、方向和位置后的图示（3）要为交换机标注型号可单击工具栏中的按钮，即可在图元下方显示一个小的文本框，此时你可以输入交换机型号，或其他标注了。

实训目标02 徒手绘制网络拓扑图年级200 ( )职 班级 座号 姓名实训场所 年 月 日 周 午 节【实训目标】1.了解徒手绘制网络拓扑图能力的重要作用；2.掌握常用网络要素的徒手画法；3.能够将这一能力应用在表达和交流中。
