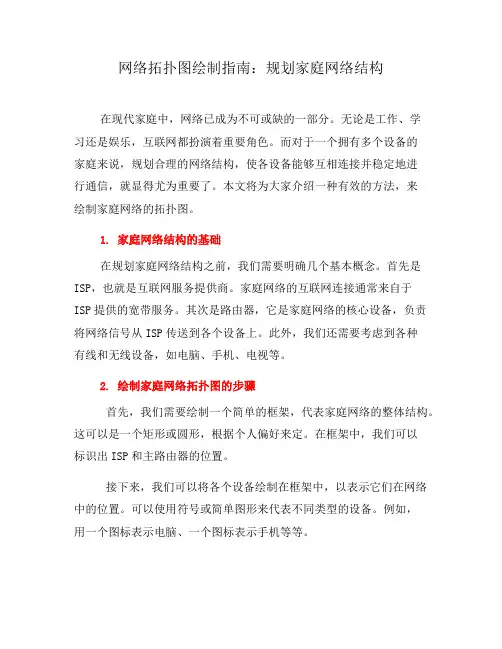

网络拓扑图绘制指南：规划家庭网络结构在现代家庭中，网络已成为不可或缺的一部分。

无论是工作、学习还是娱乐，互联网都扮演着重要角色。

而对于一个拥有多个设备的家庭来说，规划合理的网络结构，使各设备能够互相连接并稳定地进行通信，就显得尤为重要了。

本文将为大家介绍一种有效的方法，来绘制家庭网络的拓扑图。

1. 家庭网络结构的基础在规划家庭网络结构之前，我们需要明确几个基本概念。

首先是ISP，也就是互联网服务提供商。

家庭网络的互联网连接通常来自于ISP提供的宽带服务。

其次是路由器，它是家庭网络的核心设备，负责将网络信号从ISP传送到各个设备上。

此外，我们还需要考虑到各种有线和无线设备，如电脑、手机、电视等。

2. 绘制家庭网络拓扑图的步骤首先，我们需要绘制一个简单的框架，代表家庭网络的整体结构。

这可以是一个矩形或圆形，根据个人偏好来定。

在框架中，我们可以标识出ISP和主路由器的位置。

接下来，我们可以将各个设备绘制在框架中，以表示它们在网络中的位置。

可以使用符号或简单图形来代表不同类型的设备。

例如，用一个图标表示电脑、一个图标表示手机等等。

在连接设备之间的线条上，我们可以加入箭头来表示信号的传输方向。

这有助于我们理解网络的流向和信号的传递路径。

同时，我们还可以添加标签，标明各个线路的类型，比如有线连接、Wi-Fi连接等等。

除了标明设备和连接线路，我们还可以在拓扑图中绘制其他重要信息，如安全设备、扩展器、交换机等。

这些设备在家庭网络中起着关键作用，例如帮助扩大无线覆盖范围、提供更多网络接口等。

3. 常见家庭网络结构的拓扑图示例单一路由器结构：这是最简单的家庭网络结构，家庭中的所有设备都连接到一个主路由器上。

这种结构适合小型家庭和无特殊需求的用户，简单明了，易于维护。

分布式结构：在这种结构中，家庭中有多个路由器，它们被连接在一起，共同构成一个网络。

这种结构适合大型家庭或需要更好的网络覆盖范围的用户。

分布式结构可以提供更好的信号强度和稳定性。

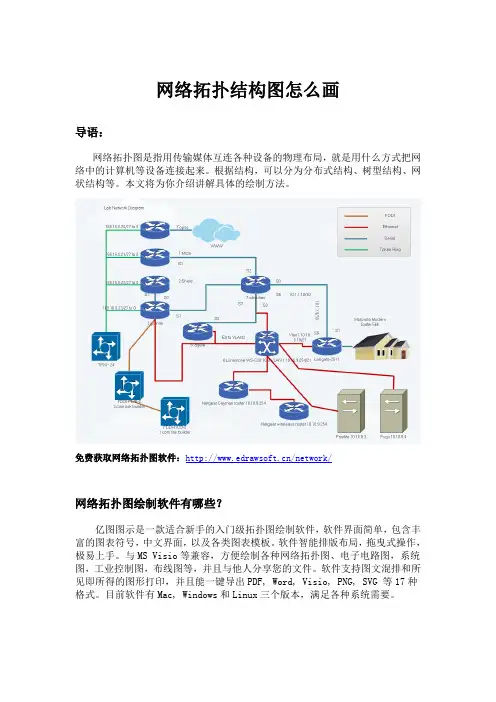

网络拓扑结构图怎么画导语：网络拓扑图是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。

根据结构，可以分为分布式结构、树型结构、网状结构等。

本文将为你介绍讲解具体的绘制方法。

免费获取网络拓扑图软件：/network/网络拓扑图绘制软件有哪些？亿图图示是一款适合新手的入门级拓扑图绘制软件，软件界面简单，包含丰富的图表符号，中文界面，以及各类图表模板。

软件智能排版布局，拖曳式操作，极易上手。

与MS Visio等兼容，方便绘制各种网络拓扑图、电子电路图，系统图，工业控制图，布线图等，并且与他人分享您的文件。

软件支持图文混排和所见即所得的图形打印，并且能一键导出PDF, Word, Visio, PNG, SVG 等17种格式。

目前软件有Mac, Windows和Linux三个版本，满足各种系统需要。

亿图图示绘制“思科网络图”的特点1.专业的教程：亿图图示的软件为用户制作了使用教程的pdf以及视频。

2.可导出多种格式：导出的文件Html，PDF，SVG，Microsoft Word, PowerPoint，Excel等多种格式。

3.支持多系统：支持Windows，Mac 和Linux的电脑系统，版本同步更新。

4.软件特色：智能排版布局，拖曳式操作，兼容Office。

5.云存储技术：可以保存在云端，不用担心重要的数据图表丢失。

6.丰富的图形符号库助你轻松设计思科网络图网络拓扑图怎么画？步骤一：打开绘制网络拓扑图的新页面双击打开网络拓扑图制作软件点击‘可用模板’下标题类别里的‘网络图’。

双击打开一个绘制网络拓扑图的新页面，进入编辑状态。

步骤二：从库里拖放添加从界面左边的符号库里拖动网络符号到画布。

步骤三：放大或缩小图形为了让图形更加的美观，我们还可以对编辑好的图形做一定的放大缩小改动，点击图形四周的绿色小方块拉动鼠标方向键进行相应的调整。

步骤四：添加连接线点击开始菜单里的连接线功能，将光标放在图形的连接点上。

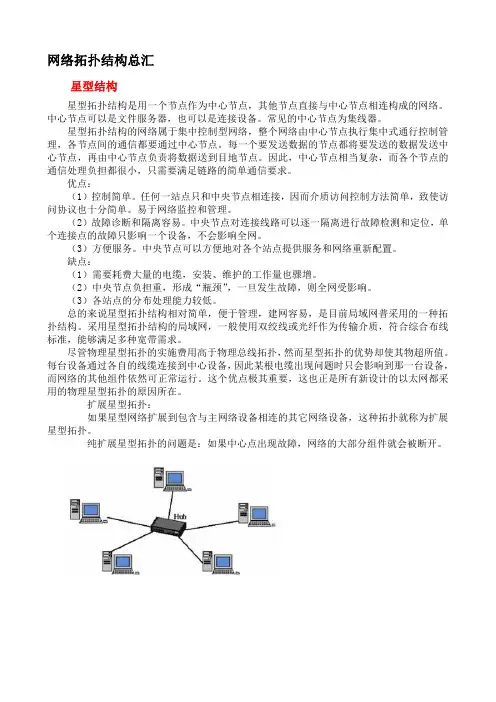

网络拓扑结构总汇星型结构星型拓扑结构是用一个节点作为中心节点，其他节点直接与中心节点相连构成的网络。

中心节点可以是文件服务器，也可以是连接设备。

常见的中心节点为集线器。

星型拓扑结构的网络属于集中控制型网络，整个网络由中心节点执行集中式通行控制管理，各节点间的通信都要通过中心节点。

每一个要发送数据的节点都将要发送的数据发送中心节点，再由中心节点负责将数据送到目地节点。

因此，中心节点相当复杂，而各个节点的通信处理负担都很小，只需要满足链路的简单通信要求。

优点：（1）控制简单。

任何一站点只和中央节点相连接，因而介质访问控制方法简单，致使访问协议也十分简单。

易于网络监控和管理。

（2）故障诊断和隔离容易。

中央节点对连接线路可以逐一隔离进行故障检测和定位，单个连接点的故障只影响一个设备，不会影响全网。

（3）方便服务。

中央节点可以方便地对各个站点提供服务和网络重新配置。

缺点：（1）需要耗费大量的电缆，安装、维护的工作量也骤增。

（2）中央节点负担重，形成“瓶颈”，一旦发生故障，则全网受影响。

（3）各站点的分布处理能力较低。

总的来说星型拓扑结构相对简单，便于管理，建网容易，是目前局域网普采用的一种拓扑结构。

采用星型拓扑结构的局域网，一般使用双绞线或光纤作为传输介质，符合综合布线标准，能够满足多种宽带需求。

尽管物理星型拓扑的实施费用高于物理总线拓扑，然而星型拓扑的优势却使其物超所值。

每台设备通过各自的线缆连接到中心设备，因此某根电缆出现问题时只会影响到那一台设备，而网络的其他组件依然可正常运行。

这个优点极其重要，这也正是所有新设计的以太网都采用的物理星型拓扑的原因所在。

扩展星型拓扑：如果星型网络扩展到包含与主网络设备相连的其它网络设备，这种拓扑就称为扩展星型拓扑。

纯扩展星型拓扑的问题是：如果中心点出现故障，网络的大部分组件就会被断开。

环型结构环型结构由网络中若干节点通过点到点的链路首尾相连形成一个闭合的环，这种结构使公共传输电缆组成环型连接，数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。

网络拓扑图绘制规范范本在网络规划和设计中，绘制网络拓扑图是一项重要而必要的任务。

它可以帮助我们清晰地展现网络结构和各设备之间的连接关系，为网络管理和故障排除提供便利。

然而，由于网络结构复杂，各种设备众多，如果没有一套规范的绘制方法和范本，很容易造成混乱和困惑。

因此，本文将为大家介绍一套网络拓扑图的绘制规范范本，并结合实际案例进行说明。

一、总体布局网络拓扑图应呈现出整体的清晰和结构化，以便读者能够一目了然地了解网络的基本情况。

因此，在绘制网络拓扑图时，应采用层级结构的布局方式。

即将各个设备按照其功能和层次的不同分为不同的层级，然后将它们以适当的距离和对称的方式放置在画布上。

二、设备标识为了便于读者快速识别各个设备，我们需要为每个设备标识一个独特的标识符。

一般而言，设备标识应包括设备的名称和型号，以及设备的IP地址和MAC地址。

此外，为了进一步明确各个设备的功能和作用，我们还可以使用不同的颜色或图标来表示不同的设备类型。

比如，可以使用红色表示服务器，蓝色表示交换机，绿色表示路由器等等。

三、连接线路连接各个设备的线路应该直观且易于辨认。

一般而言，我们可以使用实线来表示物理连接，使用虚线来表示逻辑连接或无线连接。

同时，我们需要为每条线路标注清楚其所连接的设备和接口，并使用箭头来表示数据流的方向。

另外，当线路较多时，可以使用颜色来区分不同的线路，以帮助读者更好地理解拓扑结构。

四、文字说明为了更好地说明网络拓扑图的各个部分和细节，我们需要在图中加入适量的文字说明。

文字说明可以包括但不限于以下内容：设备的详细信息（如型号、配置）、连接线路的带宽和速率、网络拓扑的分区和划分等。

需要注意的是，文字说明应简明扼要且易于阅读，不宜过多影响整体视觉效果。

五、更新和维护网络拓扑图是一个动态的文档，需要随着网络的升级和变化进行更新和维护。

当网络拓扑发生变化时，我们需要及时对拓扑图进行修改，并确保修改后的图纸与实际网络保持一致。

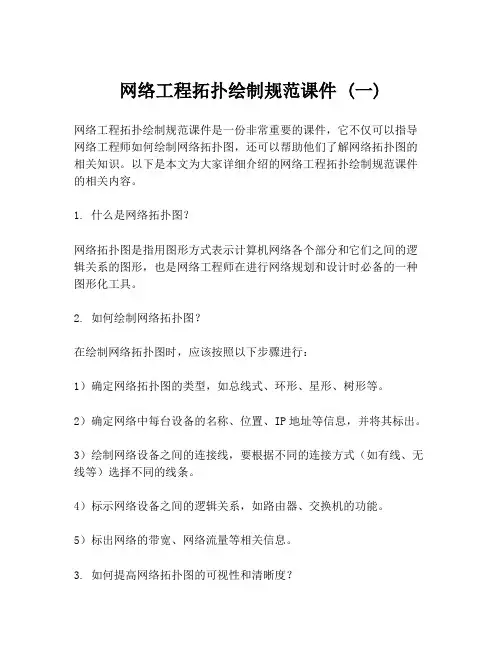

网络工程拓扑绘制规范课件 (一)
网络工程拓扑绘制规范课件是一份非常重要的课件，它不仅可以指导网络工程师如何绘制网络拓扑图，还可以帮助他们了解网络拓扑图的相关知识。

以下是本文为大家详细介绍的网络工程拓扑绘制规范课件的相关内容。

1. 什么是网络拓扑图？
网络拓扑图是指用图形方式表示计算机网络各个部分和它们之间的逻辑关系的图形，也是网络工程师在进行网络规划和设计时必备的一种图形化工具。

2. 如何绘制网络拓扑图？
在绘制网络拓扑图时，应该按照以下步骤进行：
1）确定网络拓扑图的类型，如总线式、环形、星形、树形等。

2）确定网络中每台设备的名称、位置、IP地址等信息，并将其标出。

3）绘制网络设备之间的连接线，要根据不同的连接方式（如有线、无线等）选择不同的线条。

4）标示网络设备之间的逻辑关系，如路由器、交换机的功能。

5）标出网络的带宽、网络流量等相关信息。

3. 如何提高网络拓扑图的可视性和清晰度？
在绘制完网络拓扑图之后，还需要注意以下几点：
1）一定要保持整洁、清晰，尽可能避免交叉、重叠和空隙。

2）采取不同的颜色、图标等方式，对网络设备和线条进行区分。

3）标识出与网络相关的所有信息，比如带宽、流量等信息，以便更好地了解网络的情况。

4. 结语
以上所述内容，是关于网络工程拓扑绘制规范课件的相关内容，希望可以给读者带来帮助。

在网络工程中，对网络拓扑图的绘制在整个网络规划和设计中都起到了非常重要的作用，因此网络工程师们一定要掌握这些技能，提高自己的专业水平。

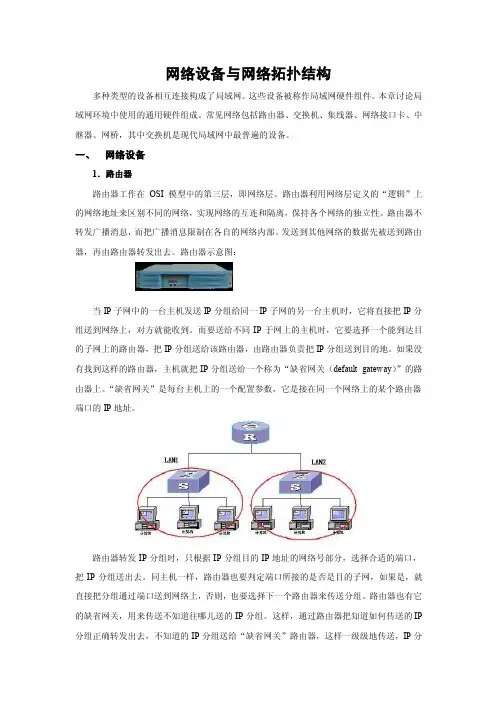

网络设备与网络拓扑结构多种类型的设备相互连接构成了局域网。

这些设备被称作局域网硬件组件。

本章讨论局域网环境中使用的通用硬件组成。

常见网络包括路由器、交换机、集线器、网络接口卡、中继器、网桥，其中交换机是现代局域网中最普遍的设备。

一、网络设备1．路由器路由器工作在OSI模型中的第三层，即网络层。

路由器利用网络层定义的“逻辑”上的网络地址来区别不同的网络，实现网络的互连和隔离，保持各个网络的独立性。

路由器不转发广播消息，而把广播消息限制在各自的网络内部。

发送到其他网络的数据先被送到路由器，再由路由器转发出去。

路由器示意图：当IP子网中的一台主机发送IP分组给同一IP子网的另一台主机时，它将直接把IP分组送到网络上，对方就能收到。

而要送给不同IP于网上的主机时，它要选择一个能到达目的子网上的路由器，把IP分组送给该路由器，由路由器负责把IP分组送到目的地。

如果没有找到这样的路由器，主机就把IP分组送给一个称为“缺省网关（default gateway）”的路由器上。

“缺省网关”是每台主机上的一个配置参数，它是接在同一个网络上的某个路由器端口的IP地址。

路由器转发IP分组时，只根据IP分组目的IP地址的网络号部分，选择合适的端口，把IP分组送出去。

同主机一样，路由器也要判定端口所接的是否是目的子网，如果是，就直接把分组通过端口送到网络上，否则，也要选择下一个路由器来传送分组。

路由器也有它的缺省网关，用来传送不知道往哪儿送的IP分组。

这样，通过路由器把知道如何传送的IP 分组正确转发出去，不知道的IP分组送给“缺省网关”路由器，这样一级级地传送，IP分组最终将送到目的地，送不到目的地的IP分组则被网络丢弃了。

目前TCP／IP网络，全部是通过路由器互连起来的，Internet就是成千上万个IP子网通过路由器互连起来的国际性网络。

这种网络称为以路由器为基础的网络（router based network），形成了以路由器为节点的“网间网”。

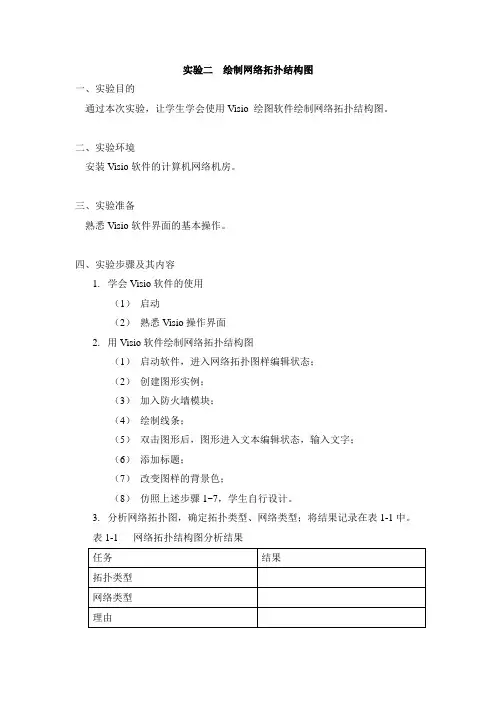

实验二绘制网络拓扑结构图
一、实验目的
通过本次实验，让学生学会使用Visio 绘图软件绘制网络拓扑结构图。

二、实验环境
安装Visio软件的计算机网络机房。

三、实验准备
熟悉Visio软件界面的基本操作。

四、实验步骤及其内容
1.学会Visio软件的使用
（1）启动
（2）熟悉Visio操作界面
2.用Visio软件绘制网络拓扑结构图
（1）启动软件，进入网络拓扑图样编辑状态；
（2）创建图形实例；
（3）加入防火墙模块；
（4）绘制线条；
（5）双击图形后，图形进入文本编辑状态，输入文字；
（6）添加标题；
（7）改变图样的背景色；
（8）仿照上述步骤1~7，学生自行设计。

3.分析网络拓扑图，确定拓扑类型、网络类型；将结果记录在表1-1中。

表1-1 网络拓扑结构图分析结果
五、实验任务与要求
1.学会Visio软件的使用；
2.用Visio绘制网络拓扑结构图；
3.分析网络拓扑结构图；
4.根据实验任务和内容，完成实验报告，并在规定的时间内，将报告交给
实验指导老师。

[设备清单]Cisco 2600路由器一台Cisco 2900XL交换机若干台Cisco PIX防火墙一台网线：若干箱制线嵌：若干个正版软件：Microsoft ISA[方案设计]一.使用一台路由器实现内网与外网的连接其功能实现：1、实现内网与外网的连接2、实现内网中不同VLAN的通信3、实现NAT代理内网计算机连接Internet4、实现ACL提供内外网的通信的安全二. 使用多台交换机实现VLAN的规划1、按部门或场所划分vlan1)vlan1：经理；2) vlan2：人事部；3)vlan3：销售部；4)vlan4：策划部；5）vlan5：技术部2、vlan之间的通信1）实现有通信需要的vlan之间的通信，如vlan2与vlan3，vlan5等；2）使用上述路由器实现vlan之间的通信；3）使用ACL提供valn间通信的安全；一、IP地址规划：1、考虑内网中机器较多，并考虑到公司规模日益庞大故使用10.0.0.0/8私有地址并将其进行子网划为/24；2、不同vlan给予不同子网ip，如vlan2可为10.31.0.0/24子网;3、通过DHCP服务器动态分配所有ip;二、win2003域规划：为方便管理和提高网络安全性，将内网中部分计算机实现win2003域结构网络：1、创建一个win2003域，如：；2、将经理办公用机，各部门用机，等所有员工用机加入所建域；3、创建额外域DC提供AD容错功能和相互减轻负担功能；三、服务器规划1、文件打印服务器（win2003系统）：用于连接多台打印设备，并将这些打印机发布到活动目录1）实现域中所有计算机都可方便查找和使用打印机；2）实现打印优先级，使得重要用户，如部门领导可优先使用打印机；3）实现打印池功能，使得用户可优先自动使用当前空闲打印机；4）实现重定向功能，使得当一打印设备故障，如缺墨缺纸，可自动被重定向到其它打印设备打印；5）实现打印机使用时间限制：如管理人员可24小时使用，普通员工只可上班时间使用；2、DHCP服务器（linux AS4.0系统）：用于为内网客户机分配ip，考虑到效率和可靠性1）根据所需使用子网，实现多个作用域，并将这些作用域加入进一个超级作用域，为不同子网内的客户机分配相应；2）实现为客户机分配除ip之外的其它设置，如网关IP，DNS IP，等等；3）实现地址排除：将各服务器所使用地址在作用域内排除；4）实现保留：为需要的用户，如网络系做网络相关实验的老师，保留特定的IP,使其可长期使用该IP而不与其他人冲突；5）实现DDNS的支持，能够自动更新DNS数据库。

网络拓扑结构与布线网络拓扑结构是指网络中各个节点之间连接的方式和形式，它对于建立高效可靠的网络具有重要意义。

而布线是指网络中传输介质的布置方式和连接方法。

网络拓扑结构和布线的合理选择对于网络性能的提升和数据传输的稳定性具有至关重要的作用。

本文将讨论不同类型的网络拓扑结构以及布线技术。

一、线性拓扑结构线性拓扑结构是最简单的一种网络结构，其节点按照线性顺序连接。

每个节点只与相邻节点直接相连，数据传输的路径也非常简单直接。

线性拓扑结构的优点是易于实施和管理，但其缺点是当某个节点出现问题时，整个网络会受到影响。

二、环形拓扑结构环形拓扑结构是由多个节点组成一个封闭的环形连接。

每个节点与相邻节点直接相连，并最终回到起始节点。

环形拓扑结构相比线性拓扑结构更加稳定，因为即使某个节点出现问题，数据仍然可以在环路中绕行。

但环形拓扑结构的缺点是当网络规模增大时，数据的传输延迟会增加。

三、星形拓扑结构星形拓扑结构是由一个中央节点和多个外围节点组成，外围节点通过直接连接到中央节点来实现通信。

星形拓扑结构的优点是每个外围节点与中央节点的连接独立，因此当某个节点出现问题时，只会影响该节点本身，不会影响整个网络。

此外，星形拓扑结构易于维护和管理。

然而，星形拓扑结构的缺点是对中央节点的依赖性较高，如果中央节点发生故障，整个网络将无法正常通信。

四、树形拓扑结构树形拓扑结构是指网络中的节点通过层级关系组成一个树状的结构。

树形拓扑结构可以将大规模网络分成多个较小的子网络，利于管理和维护。

它的优点是具有良好的扩展性和容错性，当某个子网络出现问题时，仅会影响到该子网络，不会对其他部分造成影响。

但是，树形拓扑结构的缺点是当根节点故障时，整个网络将无法正常工作。

五、混合拓扑结构混合拓扑结构是指将多种拓扑结构的特点融合在一起的网络形式。

通过巧妙的组合和布置，可以充分发挥每种拓扑结构的优点以满足特定的需求。

混合拓扑结构在大规模网络中应用广泛，既能保证网络的扩展性和容错性，又能提高数据传输的效率和稳定性。

网络拓扑结构及其绘制教学内容：网络拓扑结构及其绘制一、教学目标1. 能使用VISIO软件进行网络拓扑结构的绘制2. 能判断小型局域网的网络拓扑结构3. 能根据网络拓扑结构特点和组网条件进行网络结构的选型二、学习内容分析1.本节的作用和地位计算机网络拓扑结构是计算机网络学习的基础，也是学习的重点和难点内容之一。

2．本节主要内容网络拓扑是指网络中各个端点相互连接的方法和形式。

网络拓扑结构反映了组网的一种几何形式。

局域网的拓扑结构主要有总线型、星型、环型以及混合型拓扑结构。

本课首先通过设定特殊的任务情境引发学生的学习兴趣和对于任务的思考。

通过设计实际的拓扑结构图，促使学生应用知识。

通过“实地考察”进一步激发其感知，加深对计算机网络拓扑结构的感性认知。

3.重点难点分析教学重点：计算机网络几种拓扑结构概念及其各自优缺点、应用比较。

教学难点：根据实际情况选择计算机网络拓扑结构。

三、学情分析在开始本门课程学习之前，学生已经对网络技术有所应用，并初步了解关于计算机网络的基本知识，但是缺乏系统的学习过程，对于应用中碰到的很多问题存在疑惑。

同时在整个社会大环境下，网络应用带来的方便性以及网络技术的神秘性对学生有着非常大的吸引力，学生对网络技术具有天生的兴趣，充分培育和利用好学生的这些兴趣，将使教学更轻松。

学生初次接触拓扑概念，并且这一概念本身比较抽象，不容易理解，因此拓扑结构这一内容的学习对于学生来说存在一定的难度。

因此，首先要解决的问题是如何使学生更好理解这一概念。

针对这一问题，可以采用日常生活中最常见的交通地图进行类比教学。

拓扑概念建立起来之后，网络的拓扑结构就比较好理解。

本课设计了一个课堂任务，要求学生画出一个校园网络拓扑结构图，对于怎样去表达网络的拓扑结构，要给学生以适当的引导，这里可以适当的演示一些简单的网络拓扑效果图，以便学生轻松上手。

四、教学方法本节课通过校园网络的实地考察和任务驱动（网络拓扑图的制作）教学方式，促进实践与理论的整合，培养学生探究、解决问题的兴趣和能力。
