使用Visio绘制网络拓扑结构图(精)

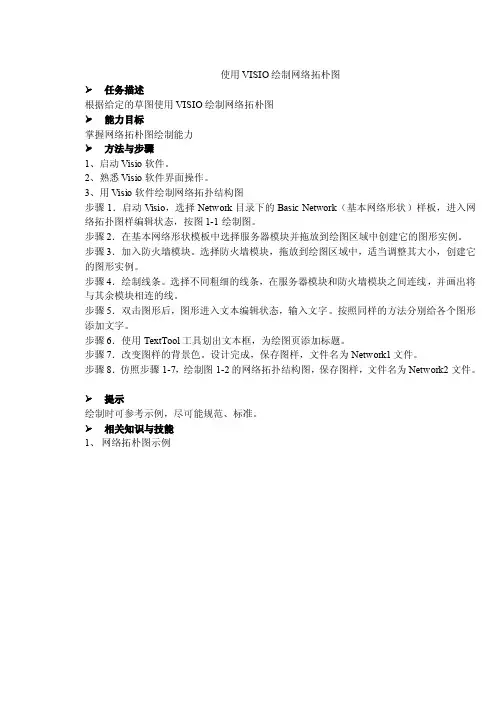

使用VISIO绘制网络拓朴图任务描述根据给定的草图使用VISIO绘制网络拓朴图能力目标掌握网络拓朴图绘制能力方法与步骤1、启动Visio软件。

2、熟悉Visio软件界面操作。

3、用Visio软件绘制网络拓扑结构图步骤1．启动Visio，选择Network目录下的Basic Network（基本网络形状）样板，进入网络拓扑图样编辑状态，按图1-1绘制图。

步骤2．在基本网络形状模板中选择服务器模块并拖放到绘图区域中创建它的图形实例。

步骤3．加入防火墙模块。

选择防火墙模块，拖放到绘图区域中，适当调整其大小，创建它的图形实例。

步骤4．绘制线条。

选择不同粗细的线条，在服务器模块和防火墙模块之间连线，并画出将与其余模块相连的线。

步骤5．双击图形后，图形进入文本编辑状态，输入文字。

按照同样的方法分别给各个图形添加文字。

步骤6．使用TextTool工具划出文本框，为绘图页添加标题。

步骤7．改变图样的背景色。

设计完成，保存图样，文件名为Network1文件。

步骤8．仿照步骤1-7，绘制图1-2的网络拓扑结构图，保存图样，文件名为Network2文件。

提示绘制时可参考示例，尽可能规范、标准。

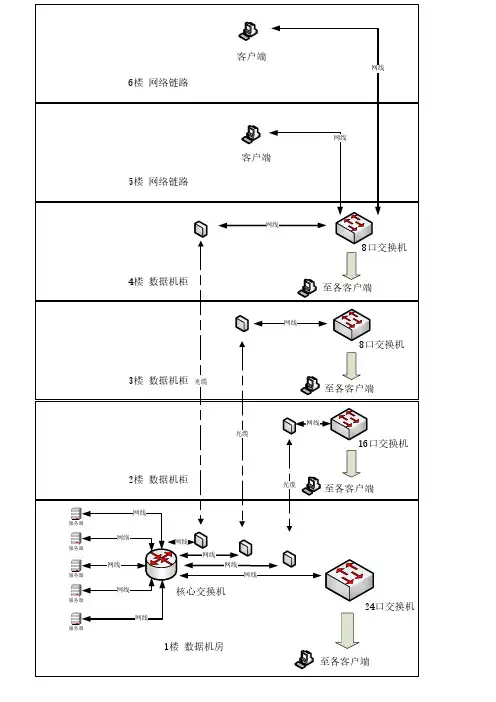

相关知识与技能1、网络拓朴图示例2、 VISIO 软件操作对于小型、简单的网络拓扑结构可能比较好画，因为其中涉及到的网络设备可能不是很多，图元外观也不会要求完全符合相应产品型号，通过简单的画图软件 （如Windows 系统中的“画图”软件、HyperSnap 等）即可轻松实现。

而对于一些大型、复杂网络拓扑结构图的绘制则通常需要采用一些非常专业的 绘图软件，如Visio 、LAN MapShot 等。

在这些专业的绘图软件中，不仅会有许多外观漂亮、型号多样的产品外观图，而且还提供了圆滑的曲线、斜向文字标注，以及各种特殊的箭头和线条绘制工 具。

如图1-19所示是Visio 2003中的一个界面，在图的中央是笔者从左边图元面板中拉出的一些网络设备图元（从左上到右外依次为：集线器、路由器、服务器、防火墙、无线访问点、 MODEM和大型机），从中可以看出，这些设备图元外观都非常漂亮。

使用VISIO绘制网络拓朴图�任务描述根据给定的草图使用VISIO绘制网络拓朴图�能力目标掌握网络拓朴图绘制能力�方法与步骤1、启动Visio软件。

2、熟悉Visio软件界面操作。

3、用Visio软件绘制网络拓扑结构图步骤1．启动Visio，选择Network目录下的Basic Network（基本网络形状）样板，进入网络拓扑图样编辑状态，按图1-1绘制图。

步骤2．在基本网络形状模板中选择服务器模块并拖放到绘图区域中创建它的图形实例。

步骤3．加入防火墙模块。

选择防火墙模块，拖放到绘图区域中，适当调整其大小，创建它的图形实例。

步骤4．绘制线条。

选择不同粗细的线条，在服务器模块和防火墙模块之间连线，并画出将与其余模块相连的线。

步骤5．双击图形后，图形进入文本编辑状态，输入文字。

按照同样的方法分别给各个图形添加文字。

步骤6．使用TextTool工具划出文本框，为绘图页添加标题。

步骤7．改变图样的背景色。

设计完成，保存图样，文件名为Network1文件。

步骤8．仿照步骤1-7，绘制图1-2的网络拓扑结构图，保存图样，文件名为Network2文件。

�提示绘制时可参考示例，尽可能规范、标准。

�相关知识与技能1、网络拓朴图示例2、VISIO软件操作对于小型、简单的网络拓扑结构可能比较好画，因为其中涉及到的网络设备可能不是很多，图元外观也不会要求完全符合相应产品型号，通过简单的画图软件（如Windows系统中的“画图”软件、HyperSnap等）即可轻松实现。

而对于一些大型、复杂网络拓扑结构图的绘制则通常需要采用一些非常专业的绘图软件，如Visio、LAN MapShot等。

在这些专业的绘图软件中，不仅会有许多外观漂亮、型号多样的产品外观图，而且还提Visio2003中的一个界面，在图的中央是从左边图元面板中拉出的一些网络设备图元（从左上到右外依次为：集线器、路由器、服务器、防火墙、无线访问点、MODEM和大型机），从中可以看出，这些设备图元外观都非常漂亮。

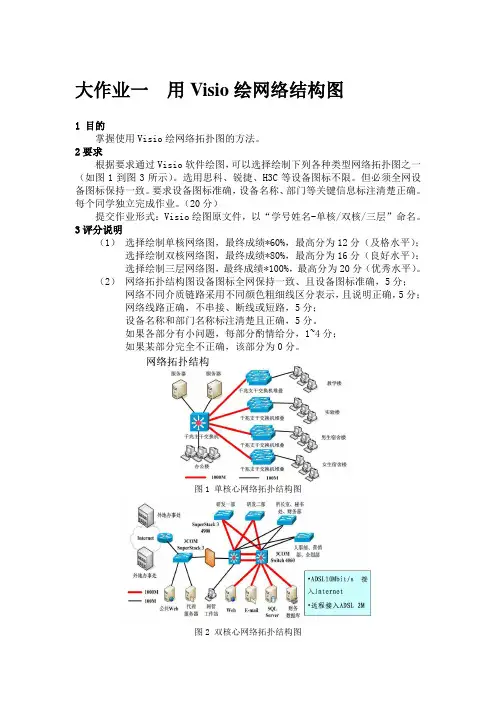

大作业一用Visio绘网络结构图
1 目的
掌握使用Visio绘网络拓扑图的方法。

2要求
根据要求通过Visio软件绘图，可以选择绘制下列各种类型网络拓扑图之一（如图1到图3所示）。

选用思科、锐捷、H3C等设备图标不限。

但必须全网设备图标保持一致。

要求设备图标准确，设备名称、部门等关键信息标注清楚正确。

每个同学独立完成作业。

（20分）
提交作业形式：Visio绘图原文件，以“学号姓名-单核/双核/三层”命名。

3评分说明
（1）选择绘制单核网络图，最终成绩*60%，最高分为12分（及格水平）；
选择绘制双核网络图，最终成绩*80%，最高分为16分（良好水平）；
选择绘制三层网络图，最终成绩*100%，最高分为20分（优秀水平）。

（2）网络拓扑结构图设备图标全网保持一致、且设备图标准确，5分；
网络不同介质链路采用不同颜色粗细线区分表示，且说明正确，5分；
网络线路正确，不串接、断线或短路，5分；
设备名称和部门名称标注清楚且正确，5分。

如果各部分有小问题，每部分酌情给分，1~4分；
如果某部分完全不正确，该部分为0分。

图1 单核心网络拓扑结构图
图2 双核心网络拓扑结构图
图3 三层网络拓扑结构图
补充说明：这3张图是举例，不用绘制一模一样的图，可以参考绘制相应类型网络拓扑结构图。

设备因为选用厂家不同，不能按照原图标注设备名称。

注意
灵活处理。

三层结构必须标注接入层、汇聚层、核心层以及虚线分开。
