边压强度计算

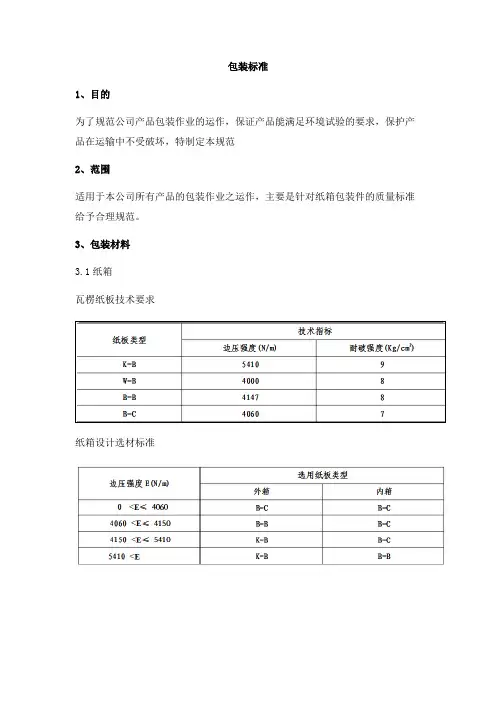

包装标准1、目的为了规范公司产品包装作业的运作，保证产品能满足环境试验的要求，保护产品在运输中不受破坏，特制定本规范2、范围适用于本公司所有产品的包装作业之运作，主要是针对纸箱包装件的质量标准给予合理规范。

3、包装材料3.1纸箱瓦楞纸板技术要求纸箱设计选材标准由外箱规格推算纸板边压强度：计算公式： E = 46*G*(n-1)/√C其中n=2.385/h（n取小数点前的整数）,h为纸箱高度，C为箱底周长，G 为纸箱毛重。

注：◆对于有内箱（用双坑纸板）的产品，内箱可承受50%的压力，则边压强度应减少40%。

即◆客户如有要求,以客户要求为准。

◆长宽比例超过2：1以及高度超过650mm的纸箱，必须用K=B纸板。

◆针对边压强度远远超出5410N/m，且无法通过堆码试验的产品，请选用其他高强度纸板。

◆若纸箱内装物可完全用来承重，如胶辘，则选用纸板时可降低一个等级。

◆客户规定用白色纸箱的，请用W=B材质纸板。

4、包装胶纸◆透明胶纸A.透明胶纸的规格为50mm±2mm,厚度为0.03mm~0.04mm。

B.透明胶纸的材料为OPP。

C.透明胶纸的初粘性应能粘住5号钢球◆牛皮胶纸A.牛皮胶纸的规格应用60mm±2mm,厚度为0.12mm~0.13mm。

B.牛皮胶纸的颜色为黄褐色,材料为牛皮纸。

C.牛皮胶纸的初粘性应能粘住3号钢球。

◆塑料打包带A.打包带的材质为PP,颜色为黄色。

B.打包带的规格为宽11mm~13mm,厚度0.8mm~1.0mm。

C.打包带的抗拉力至少大于130KG。

5、装箱、封箱、贴纸5.1 内箱用透明胶纸或牛皮胶纸将内箱底部的中缝封牢,要求封箱胶纸切口要整齐,内箱两侧缝不用封口,按内箱要求有规则的排列产品（纸箱超高允许公差为+5mm/-2mm），然后封箱盖.同样用透明胶纸或牛皮胶纸将箱盖中缝封牢,封好后的纸箱要平整端正,若有不平的必须用手抹平。

5.2 外箱用透明胶纸或牛皮胶纸将外箱的中缝和两侧缝处封牢,表面平整,再将内箱端正放入外箱内(外箱超高允许公差为+8mm /-2mm）,然后将箱盖中缝及两侧用透明胶纸或牛皮胶纸封牢.封箱胶纸切口要平整,封箱胶纸要完全与纸箱粘在一起,若有不平之处要用手将其抹平。

1.基本概念环压强度：环形试样边缘受压直至压溃时所能承受的最大压缩力，以kN/m表示。

环压强度：R=F/152（F是试样压溃时读取的力值，单位N； 152是试样的长度，单位mm）相关概念：环压强度指数的概念：平均环压强度除以定量，以N·m/g表示。

环压指数：Rd=1000R/W（R表示环压强度，单位kN/m；W是试样的定量，单位g/m2）边压强度：一定宽度的瓦楞纸板试样，在单位长度上所能承受的压力，它是指承受平行于瓦楞方向压力的能力。

边压强度以N/m表示。

边压强度R=F×1000（换算单位）/L（R表示垂直边缘抗压强度，N/m；F表示最大压力，N；L表示试样长边的尺寸，mm）抗压强度：瓦楞纸箱在压力试验机均匀施加动态压力下至箱体破损的最大负荷及变形量2.三者之间的关系（1）环压强度是针对原纸而言的；边压强度是针对瓦楞纸板而言的；抗压强度则是针对整个瓦楞纸箱而言的；（2）原纸的环压强度决定瓦楞纸板的边压强度；而瓦楞纸板的边压强度决定了瓦楞纸箱的抗压强度；（3）可以由原纸的环压强度计算纸板的边压强度，用下面的公式：P m——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）；（4）纸箱抗压强度的计算可以分为两类：一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。

常用的公式有5个，可以根据不同的已知条件灵活运用着5个公式进行瓦楞纸板的配纸和瓦楞纸箱抗压强度的预测：①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式（主要针对0201型纸箱）P——瓦楞纸箱抗压强度（N）；P x——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。

瓦楞纸板原纸的综合环压强度计算公式如下R n——面纸环压强度测试值（N/0.152m）R mn——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板的综合环压强度可由下式计算双瓦楞纸板的综合环压强度可由下式计算纸箱抗压强度公式中的15.2（cm）为测定原纸环压强度时的试样长度。

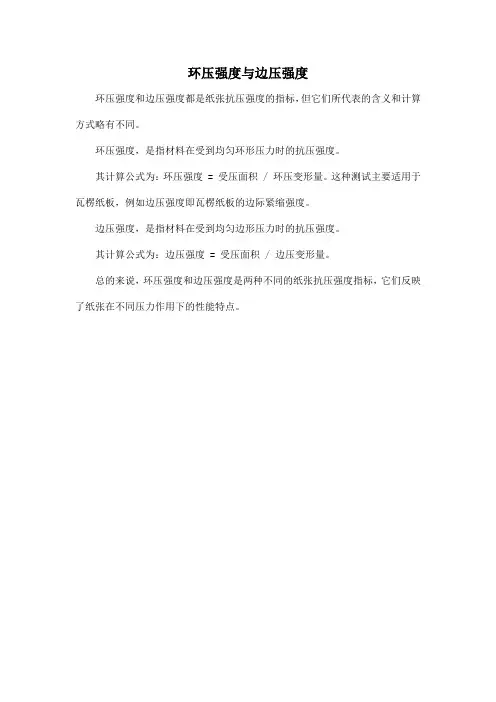

环压强度与边压强度
环压强度和边压强度都是纸张抗压强度的指标，但它们所代表的含义和计算方式略有不同。

环压强度，是指材料在受到均匀环形压力时的抗压强度。

其计算公式为：环压强度 = 受压面积 / 环压变形量。

这种测试主要适用于瓦楞纸板，例如边压强度即瓦楞纸板的边际紧缩强度。

边压强度，是指材料在受到均匀边形压力时的抗压强度。

其计算公式为：边压强度 = 受压面积 / 边压变形量。

总的来说，环压强度和边压强度是两种不同的纸张抗压强度指标，它们反映了纸张在不同压力作用下的性能特点。

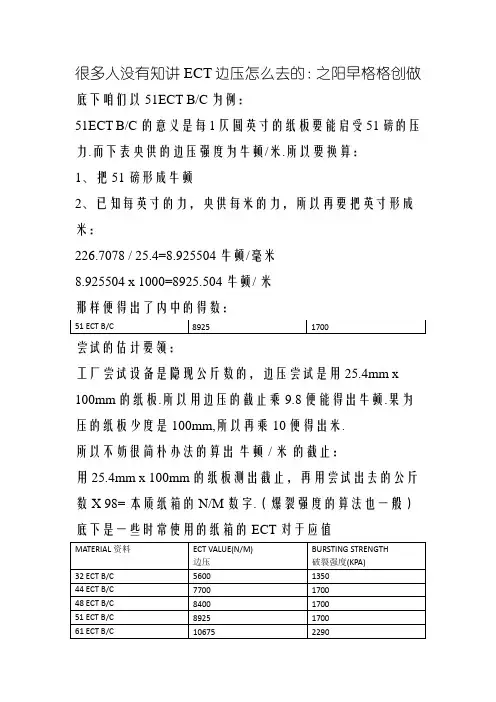

很多人没有知讲ECT边压怎么去的：之阳早格格创做底下咱们以51ECT B/C为例：
51ECT B/C 的意义是每1仄圆英寸的纸板要能启受51磅的压力.而下表央供的边压强度为牛顿/米.所以要换算：
1、把51磅形成牛顿
2、已知每英寸的力，央供每米的力，所以再要把英寸形成米：
226.7078 / 25.4=8.925504 牛顿/毫米
8.925504 x 1000=8925.504 牛顿/ 米
那样便得出了内中的得数：
51 ECT B/C89251700
尝试的估计要领：
工厂尝试设备是隐现公斤数的，边压尝试是用25.4mm x 100mm的纸板.所以用边压的截止乘9.8便能得出牛顿.果为压的纸板少度是100mm,所以再乘10便得出米.
所以不妨很简朴办法的算出牛顿 / 米的截止：
用25.4mm x 100mm的纸板测出截止，再用尝试出去的公斤数 X 98= 本质纸箱的N/M数字.（爆裂强度的算法也一般）底下是一些时常使用的纸箱的ECT对于应值
MATERIAL资料ECT VALUE(N/M)
边压BURSTING STRENGTH 破裂强度(KPA)
32 ECT B/C56001350 44 ECT B/C77001700 48 ECT B/C84001700 51 ECT B/C89251700 61 ECT B/C106752290
44 ECT A77001600 32 ECT B56001530 32 ECT C56001530 44 ECT C77001530 32 ECT E56001352。

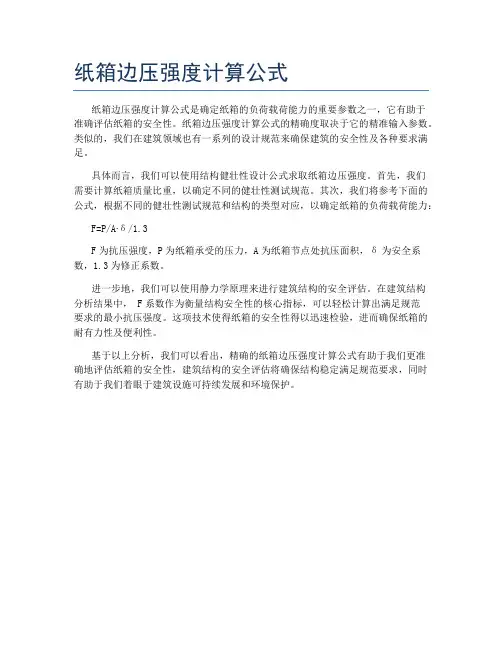

纸箱边压强度计算公式
纸箱边压强度计算公式是确定纸箱的负荷载荷能力的重要参数之一，它有助于
准确评估纸箱的安全性。

纸箱边压强度计算公式的精确度取决于它的精准输入参数。

类似的，我们在建筑领域也有一系列的设计规范来确保建筑的安全性及各种要求满足。

具体而言，我们可以使用结构健壮性设计公式求取纸箱边压强度。

首先，我们
需要计算纸箱质量比重，以确定不同的健壮性测试规范。

其次，我们将参考下面的公式，根据不同的健壮性测试规范和结构的类型对应，以确定纸箱的负荷载荷能力：
F=P/A∙δ/1.3
F为抗压强度，P为纸箱承受的压力，A为纸箱节点处抗压面积，δ为安全系数，1.3为修正系数。

进一步地，我们可以使用静力学原理来进行建筑结构的安全评估。

在建筑结构
分析结果中， F系数作为衡量结构安全性的核心指标，可以轻松计算出满足规范
要求的最小抗压强度。

这项技术使得纸箱的安全性得以迅速检验，进而确保纸箱的耐有力性及便利性。

基于以上分析，我们可以看出，精确的纸箱边压强度计算公式有助于我们更准
确地评估纸箱的安全性，建筑结构的安全评估将确保结构稳定满足规范要求，同时有助于我们着眼于建筑设施可持续发展和环境保护。

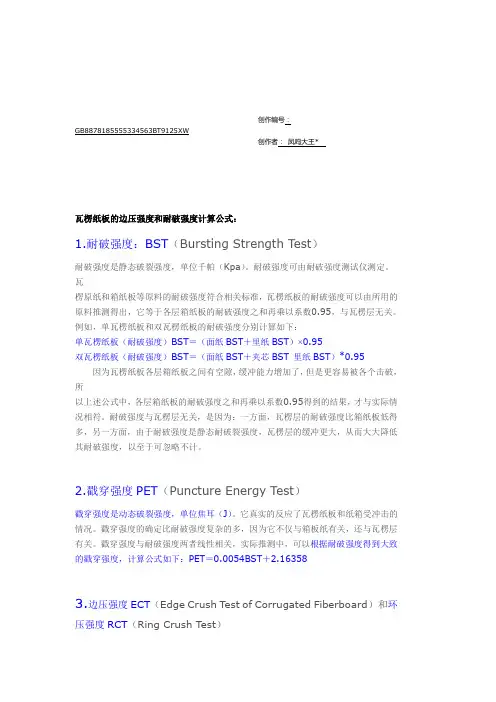

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*瓦楞纸板的边压强度和耐破强度计算公式：1.耐破强度：BST（Bursting Strength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。

耐破强度可由耐破强度测试仪测定。

瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。

例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板（耐破强度）BST＝（面纸BST＋里纸BST）×0.95双瓦楞纸板（耐破强度）BST＝（面纸BST＋夹芯BST 里纸BST）*0.95 因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。

耐破强度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。

2.戳穿强度PET（Puncture Energy Test）戳穿强度是动态破裂强度，单位焦耳（J）。

它真实的反应了瓦楞纸板和纸箱受冲击的情况。

戳穿强度的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。

戳穿强度与耐破强度两者线性相关，实际推测中，可以根据耐破强度得到大致的戳穿强度，计算公式如下：PET＝0.0054BST＋2.163583.边压强度ECT（Edge Crush Test of Corrugated Fiberboard）和环压强度RCT（Ring Crush Test）边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m）。

环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。

瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关，计算公式如下：单瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率双瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT×相应楞率＋第二层瓦楞纸RCT×相应楞率%国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。

很多人不知道ECT边压怎么来的:下面我们以51ECT B/C为例：51ECT B/C 的意思是每1平方英寸的纸板要能承受51磅的压力。

而下表要求的边压强度为牛顿/米.所以要换算:1、把51磅变为牛顿51 / 2。

2046=23.13345公斤23.13345x9.8=226.7078牛顿51磅=226。

7078牛顿2、已知每英寸的力，要求每米的力,所以再要把英寸变成米：226.7078 / 25.4=8。

925504 牛顿/毫米8。

925504 x 1000=8925。

504 牛顿/ 米这样就得出了表里的得数：51 ECT B/C89251700测试的计算方法：工厂测试设备是显示公斤数的，边压测试是用25。

4mm x 100mm的纸板。

所以用边压的结果乘9。

8就能得出牛顿。

因为压的纸板长度是100mm,所以再乘10就得出米。

所以可以很简单办法的算出牛顿 / 米的结果：用25。

4mm x 100mm的纸板测出结果，再用测试出来的公斤数 X 98= 实际纸箱的N/M数字。

（爆裂强度的算法也一样）下面是一些常用的纸箱的ECT对应值MATERIAL材料ECT VALUE(N/M）边压BURSTING STRENGTH 破裂强度(KPA）32 ECT B/C56001350 44 ECT B/C77001700 48 ECT B/C84001700 51 ECT B/C89251700 61 ECT B/C106752290 44 ECT A77001600 32 ECT B56001530 32 ECT C56001530 44 ECT C77001530 32 ECT E56001352。

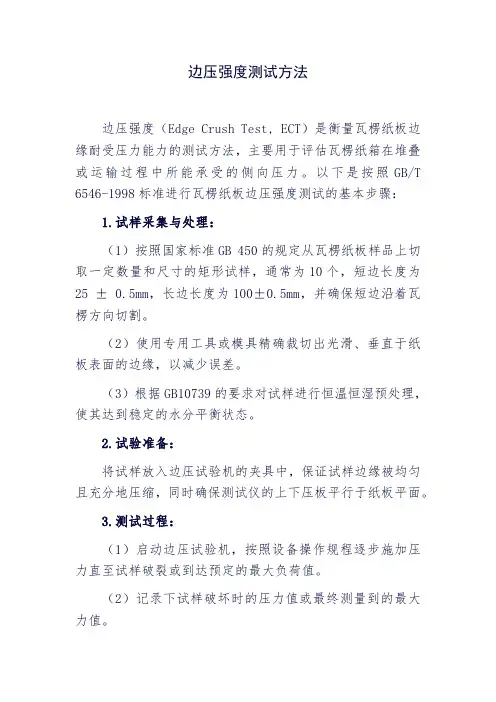

边压强度测试方法
边压强度（Edge Crush Test,ECT）是衡量瓦楞纸板边缘耐受压力能力的测试方法，主要用于评估瓦楞纸箱在堆叠或运输过程中所能承受的侧向压力。

以下是按照GB/T 6546-1998标准进行瓦楞纸板边压强度测试的基本步骤：
1.试样采集与处理：
（1）按照国家标准GB450的规定从瓦楞纸板样品上切取一定数量和尺寸的矩形试样，通常为10个，短边长度为25±0.5mm，长边长度为100±0.5mm，并确保短边沿着瓦楞方向切割。

（2）使用专用工具或模具精确裁切出光滑、垂直于纸板表面的边缘，以减少误差。

（3）根据GB10739的要求对试样进行恒温恒湿预处理，使其达到稳定的水分平衡状态。

2.试验准备：
将试样放入边压试验机的夹具中，保证试样边缘被均匀且充分地压缩，同时确保测试仪的上下压板平行于纸板平面。

3.测试过程：
（1）启动边压试验机，按照设备操作规程逐步施加压力直至试样破裂或到达预定的最大负荷值。

（2）记录下试样破坏时的压力值或最终测量到的最大力值。

4.数据记录与计算：
（1）对所有试样的测试结果进行平均，得到该批次瓦楞纸板的边压强度值。

（2）结果通常以KN/m表示，即每米宽度的纸板能承受的最大边压载荷。

注意：实际操作应严格遵循现行有效的国家标准或国际标准，并由专业人员执行，以确保测试结果准确可靠。

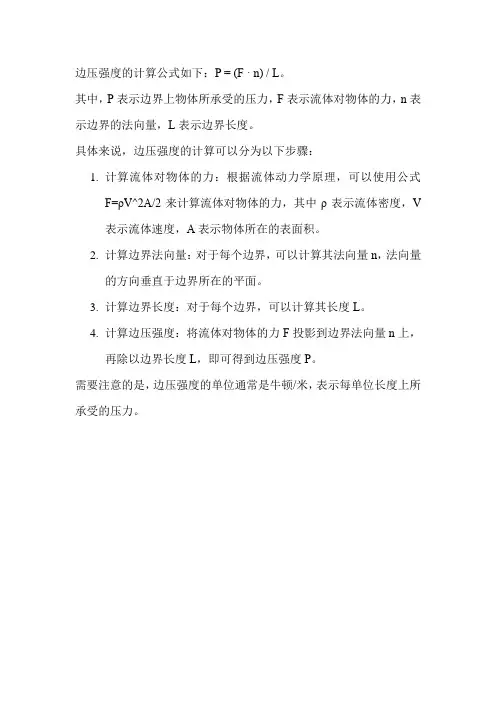

边压强度的计算公式如下：P = (F · n) / L。

其中，P表示边界上物体所承受的压力，F表示流体对物体的力，n表示边界的法向量，L表示边界长度。

具体来说，边压强度的计算可以分为以下步骤：
1.计算流体对物体的力：根据流体动力学原理，可以使用公式
F=ρV^2A/2来计算流体对物体的力，其中ρ表示流体密度，V 表示流体速度，A表示物体所在的表面积。

2.计算边界法向量：对于每个边界，可以计算其法向量n，法向量
的方向垂直于边界所在的平面。

3.计算边界长度：对于每个边界，可以计算其长度L。

4.计算边压强度：将流体对物体的力F投影到边界法向量n上，
再除以边界长度L，即可得到边压强度P。

需要注意的是，边压强度的单位通常是牛顿/米，表示每单位长度上所承受的压力。

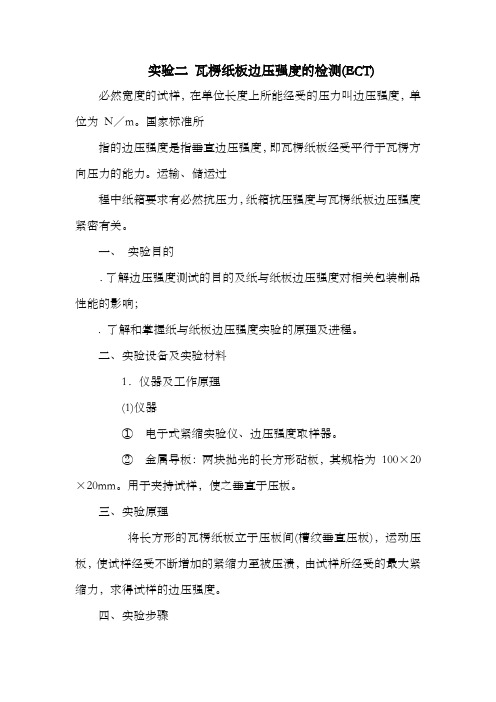

实验二瓦楞纸板边压强度的检测(ECT)必然宽度的试样，在单位长度上所能经受的压力叫边压强度，单位为N／m。

国家标准所指的边压强度是指垂直边压强度，即瓦楞纸板经受平行于瓦楞方向压力的能力。

运输、储运过程中纸箱要求有必然抗压力，纸箱抗压强度与瓦楞纸板边压强度紧密有关。

一、实验目的．了解边压强度测试的目的及纸与纸板边压强度对相关包装制品性能的影响；. 了解和掌握纸与纸板边压强度实验的原理及进程。

二、实验设备及实验材料1．仪器及工作原理(1)仪器①电子式紧缩实验仪、边压强度取样器。

②金属导板：两块抛光的长方形砧板，其规格为100×20×20mm。

用于夹持试样，使之垂直于压板。

三、实验原理将长方形的瓦楞纸板立于压板间(槽纹垂直压板)，运动压板，使试样经受不断增加的紧缩力至被压溃，由试样所经受的最大紧缩力，求得试样的边压强度。

四、实验步骤1. 切取长l 00 土，宽25土的试样，其瓦楞槽纹要垂直于长边。

置试样于仪器的下压板中心位置，并用金属导板夹持(其槽纹与压板垂直)。

启动仪器，使上压板以土／min 的速度下降，待上压板负荷至50N时将导板去掉，继续加压至压溃，读取最大负荷时的紧缩力，准确至1N。

改换试样，按一样程序进行十次检测。

在检测时若试样倾斜或面板裂开，应废弃重做。

2．结果计算试样的边压强度按下式计算：式中ECT——边压强度，N／m；F——最大紧缩力，N；L——试样长边尺寸，mm。

以所有检测值的算术平均值表示结果，并报出最大值和最小值．计算结果准确至10N／m。

3.误差分析及测试结果的表达分析测试结果是不是服从正态散布，用基于不肯定度的表达方式表示测量结果五、试探题1．比较同质、同向、不同楞型瓦楞纸板的ECT 大小。

2．影响瓦楞纸板边压强度的原因有哪些。

3．比较同质、同型号、不同加压方向的ECT 大小(比较边压平行压力的大小)。

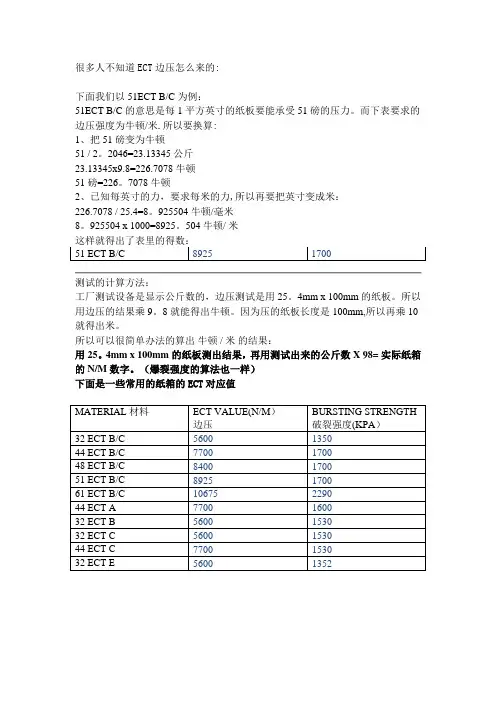

很多人不知道ECT边压怎么来的：下面我们以51ECT B/C为例：51ECT B/C 的意思是每1平方英寸的纸板要能承受51磅的压力。

而下表要求的边压强度为牛顿/米。

所以要换算：1、把51磅变为牛顿51 / 2.2046=23.13345公斤23.13345x9.8=226.7078牛顿51磅=226.7078牛顿2、已知每英寸的力，要求每米的力，所以再要把英寸变成米：226.7078 / 25.4=8.925504 牛顿/毫米8.925504 x 1000=8925.504 牛顿/ 米这样就得出了表里的得数：51 ECT B/C89251700测试的计算方法：工厂测试设备是显示公斤数的，边压测试是用25.4mm x 100mm的纸板。

所以用边压的结果乘9.8就能得出牛顿。

因为压的纸板长度是100mm,所以再乘10就得出米。

所以可以很简单办法的算出牛顿 / 米的结果：用25.4mm x 100mm的纸板测出结果，再用测试出来的公斤数 X 98= 实际纸箱的N/M数字。

（爆裂强度的算法也一样）下面是一些常用的纸箱的ECT对应值MATERIAL材料ECT VALUE(N/M)边压BURSTING STRENGTH 破裂强度(KPA)32 ECT B/C56001350 44 ECT B/C77001700 48 ECT B/C84001700 51 ECT B/C89251700 61 ECT B/C106752290 44 ECT A77001600 32 ECT B56001530 32 ECT C56001530 44 ECT C77001530 32 ECT E56001352常用抢救药物的计算方法和剂量表血管活性药物是临床科室最常用的药物之一。

这些药物是否应用得当，直接影响到病人治疗效果以及病情的转归。

一般静脉点滴法难以保证用药量的准确、恒定。

用药量不够达不到治疗目的，用药剂量过大而造成严重后果，不能使治疗量化，无法准确判定病人对于心血管活性药物的反应如何，不能得到满意的治疗效果。

纸板边压强度的推算方法瓦楞纸板的边压强度等于组成纸板各层原纸的横向环压强度之和，对于坑纸，其环压值为原纸环压强度乘以对应的瓦楞伸长系数。

单瓦楞纸板Es＝ (L1+L2+r×F)双瓦楞纸板Ed＝ (L1+L2+L3+r×F+r1×F1)三瓦楞纸板Et＝ (L1+L2+L3+L4+r×F+r1×F1+r2×F2)式中L1、L2、L3、L4分别为瓦楞纸板面纸、里纸及中隔纸的环压强度(N/m)；r、r1、r2表示瓦楞伸长系数（见表二）；F、F1、F2表示芯纸的环压强度(N/m)；表二不同楞型的伸长系数及纸板厚度楞型 A C B E伸长系数(r) 1.53 1.42 1.40 1.32纸板厚度 5 4 3 1.5注：1. 不同瓦线设备，即使是同一种楞型，由于其瓦楞辊的尺寸不同，瓦楞伸长系数也存在偏差，所以纸箱企业在使用表二进行推算时需根据工厂的设备情况对伸长系数进行调整。

2. 双坑、三坑纸板的厚度就是由各单坑厚度简单相加。

举例：有一款K纸板，用纸配置为230K//已知230K的横向环压强度为2208N/m，的环压为516 N/m ，的环压为1328 N/m求其边压强度。

题解:查表得C瓦楞伸长系数为r=1.42根据公式ES＝ (L1+L2+r×F)＝ (2208+1328+1.42 ×516)＝ 4269 N/m表三纸箱抗压强度值修正表印刷工艺修正（瓦楞板为印刷底材）印刷工艺单色印刷双色及三色印刷四色套印，满版面实地抗压强度调整减6~8%，文字内容越多，印刷面积越大，减幅越大减10-15%，文字内容越多，印刷面积越大，减幅越大四色套印减20%，满版面实地减20%，满版实地加多色减30% 长宽高尺寸及比例高度及长宽比长宽比大于2 箱高超过抗压强度调整减20% 减8%开孔方式开孔方式及位置纸箱侧唛各加一通气孔两侧唛各一个手挽两侧唛各一个手挽，正唛一个手挽抗压强度调整减10% 减20% 减30%模切工艺模工工艺平压平啤切圆压平啤切圆压圆啤切抗压强度调整减5% 减20% 减25%综合举例有一款彩盒，其坑型为BE坑；尺寸为510×420×；五层纸的用纸配置为350华丰白板/112VISY坑纸/125理文B纸/112VISY F纸/175理文A纸；平压平啤切时两侧唛各打一个手挽，已知350华丰W环压为2900N/m、112VISY F纸环压为740N/m、125理文B纸环压为1100N/m、175理文A环压为1420N/m；试推测其抗压值。

常用纸箱E C T对应的边压和耐破强度表以及
计算方法精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
很多人不知道ECT边压怎么来的：
下面我们以51ECT B/C为例：
51ECT B/C?的意思是每1平方英寸的纸板要能承受51磅的压力。

而下表要求的边压强度为牛顿/米。

所以要换算：
1、把51磅变为牛顿
51 / =公斤
牛顿
51磅=牛顿
2、已知每英寸的力，要求每米的力，所以再要把英寸变成米：
/ =?牛顿/毫米
x 1000=?牛顿/?米
这样就得出了表里的得数：
89251700
测试的计算方法：
工厂测试设备是显示公斤数的，边压测试是用 x 100mm的纸板。

所以用边压的结果乘就能得出牛顿。

因为压的纸板长度是100mm,所以再乘10就得出米。

所以可以很简单办法的算出?牛顿?/?米?的结果：
用 x 100mm的纸板测出结果，再用测试出来的公斤数?X 98=?实际纸箱的N/M数字。

（爆裂强度的算法也一样）
下面是一些常用的纸箱的ECT对应值
56001350
77001700
84001700
89251700
106752290
77001600 56001530 56001530 77001530 56001352。
