直螺纹钢筋接头拧紧力矩值 表9

钢筋镦粗直螺纹套筒连接钢筋镦粗直螺纹套筒连接是先将钢筋端头镦粗，再切削成直螺纹，然后用带直螺纹的套筒将钢筋两端拧紧的钢筋连接方法（图9-106）。

图9-106 钢筋直螺纹套筒连接1-已连接的钢筋；2-直螺纹套筒；3-正在拧入的钢筋镦粗直螺纹钢筋接头的特点：钢筋端部经冷镦后不仅直径增大，使套丝后丝扣底部横截面积不小于钢筋原截面积，而且由于冷镦后钢材强度的提高，致使接头部位有很高的强度，断裂均发生母材，达到SA级接头性能的要求。

这种接头的螺纹精度高，接头质量稳定性好，操作简便，连接速度快，价格适中。

机具设备1．钢筋液压冷镦机，是钢筋端头镦粗用的一种专用设备。

其型号有：HJC200型（Φ18~40）、HJC250型（20~40）、GZD40、CDJ-50型等。

2．钢筋直螺纹套丝机，是将已镦粗或未镦粗的钢筋端头切削成直螺纹的一种专用设备。

其型号有：GZL-40、HZS-40、GTS-50型等。

3．扭力扳手、量规（通规、止规）等。

镦粗直螺纹套筒1．材质要求：对HRB335级钢筋，采用45号优质碳素钢；对HRB400级钢筋，采用45号经调质处理，或用性能不低于HRB400钢筋性能的其他钢种。

2．规格型号及尺寸：（1）同径连接套筒，分右旋和左右旋两种（图9-107），其尺寸见表9-69和表9-70。

图9-107 同径连接套筒（a）右旋；（b）左右旋同径右旋连接筒表9-69同径左右旋连接套筒表9-70（2）异径连接套筒，见表9-71。

表9-71（3）可调节连接套筒，见表9-72。

表9-723．质量要求（1）连接套筒表面无裂纹，螺牙饱满，无其他缺陷。

（2）牙形规检查合格，用直螺纹塞规检查其尺寸精度。

连接套筒两端头的孔，必须用塑料盖封上，以保持内部洁净，干燥防锈。

钢筋加工与检验1．钢筋下料时，应采用砂轮切割机，切口的端面应与轴线垂直，不得有马蹄形或挠曲。

2．钢筋下料后，在液压冷锻压床上将钢筋徽粗。

不同规格的钢筋冷徽后的尺寸，见表9-73。

直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。

9-6-5-4 接头质量检验1．工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。

2．钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求：（1）每种规格钢筋的接头试件不应少于3根；（2）接头试件的钢筋母材应进行抗拉强度试验；（3）3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应不小于0.9倍钢筋母材的实际抗拉强度。

3．现场检验应进行拧紧力矩检验和单向拉伸强度试验。

对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。

4．用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。

抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。

抽检的接头应全部合格；如有一个接头不合格，则该验收批接头应逐个检查并拧紧。

5．滚压直螺纹接头的单向拉伸强度试验按验收批进行。

同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验。

在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。

6．对每一验收批，应在工程结构中随机抽取3个试件做单向拉伸试验。

当3个试件抗拉强度均不小于A级接头的强度要求时，该验收批判为合格。

如有一个试件的抗拉强度不符合要求，则应加倍取样复验。

滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判断为合理。

9-6-5-3 现场连接施工1．连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

钢筋连接工艺试验方案1、工程概况本工程是北京市房山区大石河水环境综合治理PPP项目琉璃河污水处理厂提标改造工程，工程地址房山区琉璃河镇祖村。

本工程主要建设内容为：一个新建调节池，一个新建膜设备间。

调节池为钢筋混凝土结构，钢筋均为三级钢，依据设计图纸要求，基础底板及墙体钢筋Φ16-Φ25规格钢筋连接采用直螺纹连接施工。

膜设备间为框架结构，基础底板、柱子及屋面等部位钢筋均为三级钢，基础底板钢筋及柱子钢筋中Φ16-Φ25规格连接采用直螺纹连接施工。

依据该工程施工特点及施工情况，同时为保证施工质量，做出本施工方案。

2、试验目的、适用范围根据JGJ18-2018强制性条文要求，在工程开工或者每批钢筋正式接头试件力学性能试验（拉伸、弯曲等）结果应符合质量检验与验收时的要求。

每种牌号、每种规格钢筋至少做1组试件。

若第1次未通过，应改进工艺，调整参数，直至合格为止。

在直螺纹连接施工过程中，如果钢筋牌号、直径发生变更，应同样进行直螺纹连接工艺试验。

3、试验依据1、《混凝土结构工程施工质量验收规范》（GB50204-2015）2、《钢筋机械连接通用技术规程》JGJ107-20163、《滚轧直螺纹钢筋连接接头》JG163-20174、钢筋直螺纹连接4.1本次试验需要连接的类别4.2试验准备和作业条件4.2.1 材料准备1、钢筋要求钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

钢筋应无老锈和油污。

3、直螺纹套筒钢筋连接直螺纹套筒为定型产品。

套筒母材质为45#钢。

每批套筒进场时须核实其产品合格证，两端有保护套进行保护，经进场质检员复核合格后方可用于施工。

材质应符合有关钢材的现行国家标准及《钢筋机械连接通用技术规程》JGJ107-2016的有关规定。

4.2.2 设备机具准备表1：机械设备表4.2.3 作业条件1、操作人员必须持有有效的上岗资格证。

2、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。

3、电源应符合要求。

直螺纹钢筋接头拧紧力矩值表SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。

9-6-5-4 接头质量检验1．工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。

2．钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求：（1）每种规格钢筋的接头试件不应少于3根；（2）接头试件的钢筋母材应进行抗拉强度试验；（3）3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应不小于倍钢筋母材的实际抗拉强度。

3．现场检验应进行拧紧力矩检验和单向拉伸强度试验。

对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。

4．用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。

抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。

抽检的接头应全部合格；如有一个接头不合格，则该验收批接头应逐个检查并拧紧。

5．滚压直螺纹接头的单向拉伸强度试验按验收批进行。

同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验。

在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。

6．对每一验收批，应在工程结构中随机抽取3个试件做单向拉伸试验。

当3个试件抗拉强度均不小于A级接头的强度要求时，该验收批判为合格。

如有一个试件的抗拉强度不符合要求，则应加倍取样复验。

滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判断为合理。

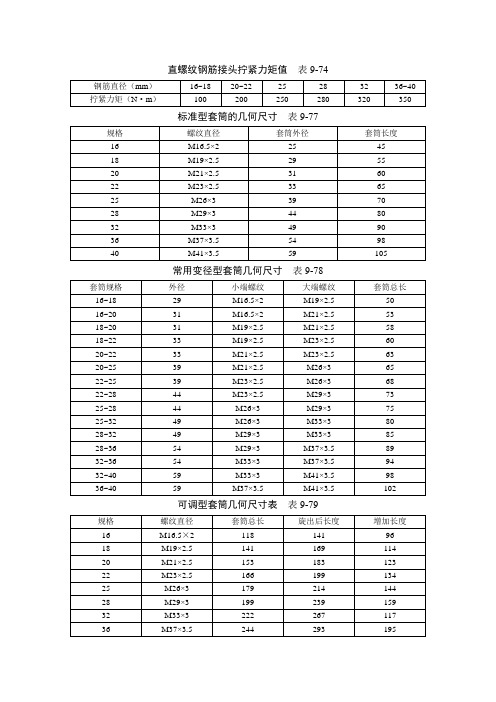

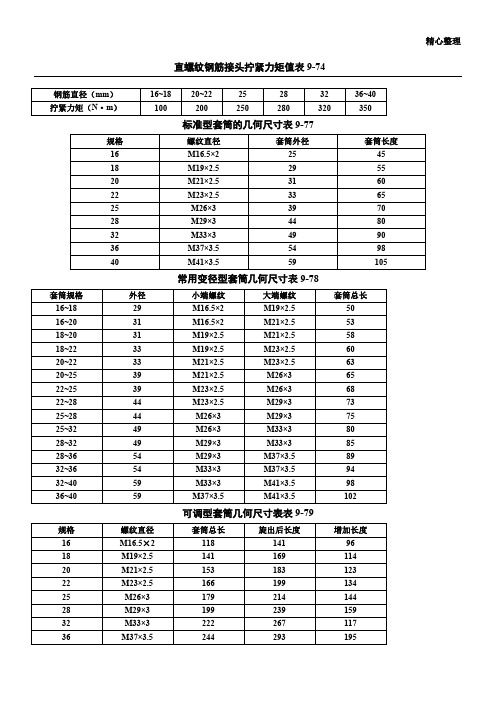

精心整理直螺纹钢筋接头拧紧力矩值表9-74
标准型套筒的几何尺寸表9-77
注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。

9-6-5-4接头质量检验
1．工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。

2．钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求：
（1）每种规格钢筋的接头试件不应少于3根；
（2
（30.9 3
4
100个接5
为1000
6
滑脱，只要满足强度要求，任何破坏形式均可判断为合理。

9-6-5-3现场连接施工
1．连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

2．采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢靠，连接套筒的外露端应有保护盖。

3．滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表9-74的规定。

扭力扳手的精度为±5%。

4．经拧紧后的滚压直螺纹接头应做出标记，单边外露丝扣长度不应超过2P。

5．根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安装方法，见图9-111~图9-114。

图9-111标准型接头安装。

滚轧直螺纹钢筋连接接头制作人：李名扬日期：2011年11月12日JGJ163-2004直螺纹接头－1星期六滚轧直螺纹钢筋连接 (1)接头 (1)1 范围 (5)2 规范性引用文件 (6)3 术语和定义 (6)3.1 滚轧直螺纹钢筋连接接头Rolled parallel thread splicing of rebars (6)3.2 丝头rebar head with screw thread (6)3.3 连接套筒splicing coupler (6)3.4 完整螺纹complete thread (7)3.5 不完整螺纹incomplete thread (7)3.6 螺尾washout thread (7)3.7 有效螺纹effective screw thread (7)3.8 锁母locking nut (7)3.9 螺纹中径pitch diameter (7)4 符号和代号 (7)4.1 主要符号 (7)4.2 代号 (7)5 分类和标记 (8)5.1 分类 (8)5.1.1 接头按性能等级分类 (8)5.1.2 接头按钢筋强度级别分类 (8)5.1.3 接头按连接套筒使用条件分类 (8)滚轧直螺纹钢筋连接接头按套筒的基本使用条件分类如表2所示。

(8)5.2 标记 (9)6 要求 (9)6.1 材料 (9)6.1.1 钢筋 (9)6.1.2 连接套筒及锁母 (9)6.2 制造及施工 (10)6.2.1 连接套筒及锁母 (10)6.2.2 丝头加工 (10)6.2.3 钢筋连接施工 (10)6.3质量 (11)6.3.1连接套筒及锁母 (11)6.3.2 丝头 (11)6.3.3 钢筋连接接头 (11)6.3.4 钢筋连接接头力学性能 (11)7 抽样检验 (11)7.1 形式检验 (11)7.1.2 出厂检验 (11)7.1.3 现场检验 (12)7.2 型式检验 (12)JGJ163-2004直螺纹接头－37.2.1 检验条件 (12)7.2.2 检验范围 (12)7.2.3 检验要求 (12)7.2.4 检验资质 (12)7.3 连接套筒及锁母的出厂检验 (12)7.4 丝头现场检验 (13)7.5 钢筋连接接头外观质量及拧紧力矩检验 (13)7.6 钢筋连接接头力学性能检验 (13)8 试验方法 (14)9 标志、包装、运输及储存 (14)9.1 标志 (14)9.2 包装及合格证 (14)9.3 运输及储存 (14)前言本标准中有关接头性能等级、试件尺寸及试验方法部分内容直接引用现行行业标准JGJ107《钢筋机械连接通用技术规程》的相关条款，以与钢筋连接的通用标准保持一致。

钢筋力矩扳手的使用
钢筋连接力矩扳手用于直径为Φ12-Φ40MM 的钢筋连接拧紧力矩值的测试，是钢筋直螺纹接头施工的必备工具。

其实物如图所示：
力矩标尺
扳手力臂长度 600mm，扭矩值设定范围 70~370N.M
操作方法：
1、新扳手出厂时经过验定，有产品合格证，力矩值设定在最低位置上，使用前，要根据钢筋接头所需要的拧紧力矩，将扳手上的游动标尺刻度值设定在对应的位置上，即用专用扳手扭转丝杠使游动标尺上的钢筋规格刻度对准扳手柄上刻线，然后将钳口平稳咬住被连接钢筋或套筒，用力握住扳手手柄，顺时针匀加力，当听到“咔咔”声响时，既可停止加力，此时钢筋接头的拧紧力矩值已达到规定的要求。

2、调整扳手精度。

用专用钥匙插入尾部端面孔内顺时针转增大力矩值，逆时针旋转减少力矩值。

3、标定。

根据《力矩扳手》(JJG770-2003)第6.4条规定：“力矩扳手的检测周期不超过一年”
注意事项：
1、注意防水、泥、沙等杂物进入扳手手柄内，力矩扳手严禁当锤子使用。

2、使用时扳手钳头要端平，加力要均匀，不得用力过猛或施加冲击力。

3、当听到力矩扳手发出“咔嚓”的声响时，要立刻停止扳动扳手，以免造成扳手测力部分的损坏。

4、扳手长期不适用时，应将扳手刻度值设置在零位上，以免测力原件疲劳失准。

5、扳手严禁在设置位为零时使用，因为在此状态下加力无声响信号发出，容易过载损坏扳手。

6、使用过程中，若扳手无响信号发-出时，应立即停止使用，进行维修。

维修后的扳手需标定，标定合格后方可使用。

直螺纹接头安装时最小拧紧力矩附表：
直螺纹接头安装时的最小拧紧扭矩值表。

直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。

9-6-5-4 接头质量检验1．工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。

2．钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

工艺检验应符合下列要求：（1）每种规格钢筋的接头试件不应少于3根；（2）接头试件的钢筋母材应进行抗拉强度试验；（3）3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应不小于0.9倍钢筋母材的实际抗拉强度。

3．现场检验应进行拧紧力矩检验和单向拉伸强度试验。

对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。

4．用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。

抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。

抽检的接头应全部合格；如有一个接头不合格，则该验收批接头应逐个检查并拧紧。

5．滚压直螺纹接头的单向拉伸强度试验按验收批进行。

同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验。

在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。

6．对每一验收批，应在工程结构中随机抽取3个试件做单向拉伸试验。

当3个试件抗拉强度均不小于A级接头的强度要求时，该验收批判为合格。

如有一个试件的抗拉强度不符合要求，则应加倍取样复验。

滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判断为合理。

9-6-5-3 现场连接施工1．连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

163-2004滚轧直螺纹钢筋连接接头中华人民共和国建筑工业行业标准JGJ 163-2004滚轧直螺纹钢筋连接接头Rolled parallel thread splicing of rebars2004-09-30 发布204－12－01 实施中华人民共和国建设部发布※※※※※※※※目次前言1 范围2 规范性引用文件3 术语和定义4 符号和代号5 分类和标记6 要求7 抽样检验8 试验方法9 标志、包装、运输及储存附录A （资料性附录）螺纹专用术语示意图附录B （资料性附录）接头按套筒基本使用条件分类示意图附录C （资料性附录）螺纹检验示意图附录D （资料性附录）现场钢筋丝头加工质量检验记录表附录E （资料性附录）现场钢筋接头连接质量记录表前言本标准中有关接头性能等级、试件尺寸及试验方法部分内容直接引用现行行业标准JGJ107《钢筋机械连接通用技术规程》的相关条款，以与钢筋连接的通用标准保持一致。

同样与其他相关标准的关系也按上述原则确定。

本标准7.2.3为强制性条文。

本标准由建设部标准定额研究所提出。

本标准由建设部建筑制品与配件产品标准化技术委员会归口。

本标准起草单位：中国建筑科学研究院、天津禄德工程器材厂、上海祥华机电公司、天津河北工业大学、保定华建机械有限公司、开封天力桥建研究所、北京顺欣兴盛机械制造有限公司、河北省电焊股份有限公司、石家庄市福诚建筑科技开发有限公司。

本标准主要起草人：徐有邻、吴晓星、杨禄琦、储士强、李为民、曹文成、潘宪卿、姚顺才、刘景岩、孙福林。

本标准为首次发布。

滚轧直螺纹钢筋连接接头1 范围本标准规定了滚轧直螺纹钢筋连接接头的要求、抽样、试验方法、分类和标记。

本标准适用于以混凝土结构用HRB335级、HRB400级、RRB400级钢筋（可直接滚轧或经前期加工）最终以滚轧加工形成直螺纹的各种形式的钢筋连接接头。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

直螺纹套筒施工规范1、剥肋滚丝头加工尺寸应符合Φ25，剥肋直径23.7±0.2、螺纹尺寸M26×3、丝头长度35、完整丝扣圈数≥9规定。

丝头加工长度为标准型套铜长度的1/2，其公差为＋2P（P为螺距）。

2、操作工作应按下表的要求检查丝头加工质量，每加工10个丝头用通、止环规检查一次，经自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班内生产的丝头为一个验收批，随机抽样10%，且不得少于10个。

当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部钢筋丝头逐个进行检验，切去不合格丝头，查明原因，并重新加工螺纹。

滚压直螺纹接头用连接套筒，采用优质碳素结构钢。

连接套筒的类型有：标准型、正反丝扣型、变径型、可调型等。

滚压直螺纹接头用连接套筒的规格与尺寸应符合Φ25，螺纹直径M26×3、套筒外径39、套筒长度70的规定。

现场连接施工（1）、连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净完好无损。

（2）、采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

带连接套筒的钢筋应固定牢靠，连接套筒的外露端应有保护盖。

（3）、滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧矩应符合下表的规定。

扭力扳手的精度为±5%。

直螺纹钢筋接头拧紧力矩值(如图)（4）、经拧紧后的滚压直螺纹接头应做出标记，单边外露丝扣长度不应超过2P。

（5）、根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安装方法。

接头质量检验（1）、工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。

（2）、钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

施工工艺检验应符合下列要求。

ａ、每种规格钢筋的接头试件不应少于3根。

ｂ、接头试件的钢筋母材应进行抗拉强度试验。

ｃ、3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应小于0.9倍钢筋母材的实际抗拉强度。
