滚轧直螺纹钢筋接头拧紧力矩值滚轧直螺纹钢筋接头拧紧力矩值是指在滚轧直螺纹钢筋接头安装过程中所需的拧紧力矩数值。
在建筑工程中，使用钢筋作为骨架材料是非常常见的，而钢筋接头则是连接钢筋的重要部分。
通过使用滚轧直螺纹钢筋接头，可以提高钢筋连接的牢固度和耐久性。
在这篇文章中，我们将一步一步地回答关于滚轧直螺纹钢筋接头拧紧力矩值的一些问题。
第一步，我们首先需要了解滚轧直螺纹钢筋接头的结构和原理。
滚轧直螺纹钢筋接头是一种通过刻蚀和滚压加工形成的接头，它由两个部分组成：扩径端和接头身。
扩径端用于连接钢筋，而接头身则用于增强连接强度。
滚轧直螺纹钢筋接头通过扭转螺纹连接将两根钢筋连接在一起。
第二步，我们需要知道滚轧直螺纹钢筋接头的拧紧方法和要求。
在进行滚轧直螺纹钢筋接头的安装时，需要使用扳手等工具对接头进行拧紧。
这里有一些拧紧要求需要注意。
首先，拧紧力矩应该达到设计要求，以确保接头的牢固性。
其次，拧紧力矩应均匀，以避免接头产生位移。
最后，拧紧力矩应不超过接头的承载能力，以避免接头的破坏。
第三步，我们需要了解滚轧直螺纹钢筋接头拧紧力矩值的计算方法。
滚轧直螺纹钢筋接头的拧紧力矩值可以通过经验公式或者实验得到。
经验公式一般基于材料的力学性能和接头的结构参数进行推导，如螺牙圈直径、螺距等。
实验方法则是通过在实验室或者现场进行拧紧操作，测量力矩值并进行统计分析。
这样可以得到一组适用于特定材料和接头的拧紧力矩值。
第四步，我们需要了解滚轧直螺纹钢筋接头拧紧力矩值的应用。
在实际工程中，滚轧直螺纹钢筋接头拧紧力矩值的应用是非常重要的。
合理地选择拧紧力矩值可以确保接头连接的牢固性和可靠性，从而提高整个工程的结构安全性。
同时，拧紧力矩值也可以作为质量控制的一个指标，用于检验和评估接头的质量。
第五步，我们需要了解滚轧直螺纹钢筋接头拧紧力矩值的影响因素。
滚轧直螺纹钢筋接头拧紧力矩值的大小受到多种因素的影响。
首先，材料的力学性能是影响拧紧力矩值的重要因素。
直螺纹钢筋接头拧紧力矩值表9-74钢筋直径（mm）16~1820~2225283236~40100200250280320350拧紧力矩（N·m）标准型套筒的几何尺寸表9-77规格螺纹直径套筒外径套筒长度16M16.5×2254518M19×2.5295520M21×2.5316022M23×2.5336525M26×3397028M29×3448032M33×3499036M37×3.5549840M41×3.559105常用变径型套筒几何尺寸表9-78套筒规格外径小端螺纹大端螺纹套筒总长16~1829M16.5×2M19×2.55016~2031M16.5×2M21×2.55318~2031M19×2.5M21×2.55818~2233M19×2.5M23×2.56020~2233M21×2.5M23×2.56320~2539M21×2.5M26×36522~2539M23×2.5M26×36822~2844M23×2.5M29×37325~2844M26×3M29×37525~3249M26×3M33×38028~3249M29×3M33×38528~3654M29×3M37×3.58932~3654M33×3M37×3.59432~4059M33×3M41×3.59836~4059M37×3.5M41×3.5102可调型套筒几何尺寸表表9-79规格螺纹直径套筒总长旋出后长度增加长度16M16.5×21181419618M19×2.514116911420M21×2.515318312322M23×2.516619913425M26×317921414428M29×319923915932M33×322226711736M37×3.524429319540M41×3.5261314209注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。
螺栓拧紧力矩对照表
一、引言
在工程实践中，正确拧紧螺栓是至关重要的步骤。
螺栓拧紧力矩对照表是工程
实践中常用的工具，通过该对照表可以确保螺栓在工作状态下具有适当的预加载力，从而确保螺栓连接的安全和可靠性。
二、螺栓拧紧力矩对照表示例
下表为常见螺栓规格及其对应的推荐拧紧力矩示例：
螺栓规格8.8级螺栓（Nm）10.9级螺栓（Nm）12.9级螺栓（Nm）
M6 10 14 17
M8 23 38 50
M10 45 78 110
M12 70 120 170
注意：以上数值仅为示例，实际使用时应根据具体的工程要求和螺栓材质进行调整。
三、螺栓拧紧力矩的重要性
正确的螺栓拧紧力矩对于工程结构的安全和可靠性至关重要。
如果拧紧力过大，容易导致螺栓断裂；而拧紧力过小，则可能造成连接不紧密，影响工程结构的使用寿命。
因此，根据螺栓规格和工程要求选择适当的拧紧力矩是十分重要的。
四、螺栓拧紧力矩的选择方法
1.参考标准：根据相关标准和规范中对于螺栓拧紧力矩的要求进行选
择。
2.专业建议：在不确定的情况下，可以咨询专业工程师或技术人员的
建议。
3.试验验证：在实际使用中，可以通过试验验证不同拧紧力矩下螺栓
连接的效果，选取最适合的拧紧力矩。
五、结论
螺栓拧紧力矩对照表是工程实践中必不可少的工具，正确选择和应用拧紧力矩
可以确保工程结构的安全可靠性。
在实际应用中，需要根据具体情况不断调整优化，以满足工程结构的要求。
螺栓拧紧力矩表螺栓拧紧力矩标准M6~M24螺钉或螺母的拧紧力矩（操作者参考）螺纹公称直径尺寸d/mmM6M8M10M12施加在扳手上的拧紧力矩M/N.m3.58.316.428.5只加腕力加腕力、肘力加全身臂力加上半身力施力操作要领螺纹公称直径尺寸d/mmM16M20M24施加在扳手上的拧紧力矩M/N.m71137235加满身力压上满身重量压上全身重量施力操纵方法未说明拧紧力矩请求时，参考下表(通俗螺栓拧紧力矩) 螺栓强度级4.65.66.8 8.8 10.9 12.9 屈服强度N/mm 240 300 480 640 900 1080 4-55-77-99-1213-1616-2110-1212-1517-2322-3030-3638-5120-2525-3233-4545-5965-7875-1002螺栓公称直径mm拧紧力矩N.m36-4545-55 58-78 78-104 110-130 131-175 55-70 70-90 93-124 124-165 180-201 209-278 90-110 110-140 145-193 193-257 280-330 326-434 120-150 150-190 199-264264-354380-450448-597170-210210-270282-376376-502540-650635-847未说明拧紧力矩请求时，参考下表(通俗螺栓拧紧力矩) 螺栓强度级4.65.66.88.810.912.9屈从强度N/mm 2403004806409001080230-290 290-350 384-512 512-683 740-880 864-1152 300-377 370-450 488-650 651-868 940-1120 1098-14642螺栓公称直径mm拧紧力矩N.m 450-530550-700714-952952-12691400-16501606-2142540-680680-850969-12931293-17231700-20002181-2908670-880825-11001319-17591759-23452473-32982968-3958900-11001120-14001694-22592259-30122800-33503812-5082928-12371160-15461559-20792923-38984111-54814933-6577公制螺栓扭紧力矩Q/STB 12.521.5-2000范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，关于利用尼龙垫圈、密封垫圈、别的非金属垫圈的螺栓，本标准不适用。
滚轧直螺纹钢筋连接接头制作人：李名扬日期：2011年11月12日JGJ163-2004直螺纹接头－1星期六滚轧直螺纹钢筋连接 (1)接头 (1)1 范围 (5)2 规范性引用文件 (6)3 术语和定义 (6)3.1 滚轧直螺纹钢筋连接接头Rolled parallel thread splicing of rebars (6)3.2 丝头rebar head with screw thread (6)3.3 连接套筒splicing coupler (6)3.4 完整螺纹complete thread (7)3.5 不完整螺纹incomplete thread (7)3.6 螺尾washout thread (7)3.7 有效螺纹effective screw thread (7)3.8 锁母locking nut (7)3.9 螺纹中径pitch diameter (7)4 符号和代号 (7)4.1 主要符号 (7)4.2 代号 (7)5 分类和标记 (8)5.1 分类 (8)5.1.1 接头按性能等级分类 (8)5.1.2 接头按钢筋强度级别分类 (8)5.1.3 接头按连接套筒使用条件分类 (8)滚轧直螺纹钢筋连接接头按套筒的基本使用条件分类如表2所示。
(8)5.2 标记 (9)6 要求 (9)6.1 材料 (9)6.1.1 钢筋 (9)6.1.2 连接套筒及锁母 (9)6.2 制造及施工 (10)6.2.1 连接套筒及锁母 (10)6.2.2 丝头加工 (10)6.2.3 钢筋连接施工 (10)6.3质量 (11)6.3.1连接套筒及锁母 (11)6.3.2 丝头 (11)6.3.3 钢筋连接接头 (11)6.3.4 钢筋连接接头力学性能 (11)7 抽样检验 (11)7.1 形式检验 (11)7.1.2 出厂检验 (11)7.1.3 现场检验 (12)7.2 型式检验 (12)JGJ163-2004直螺纹接头－37.2.1 检验条件 (12)7.2.2 检验范围 (12)7.2.3 检验要求 (12)7.2.4 检验资质 (12)7.3 连接套筒及锁母的出厂检验 (12)7.4 丝头现场检验 (13)7.5 钢筋连接接头外观质量及拧紧力矩检验 (13)7.6 钢筋连接接头力学性能检验 (13)8 试验方法 (14)9 标志、包装、运输及储存 (14)9.1 标志 (14)9.2 包装及合格证 (14)9.3 运输及储存 (14)前言本标准中有关接头性能等级、试件尺寸及试验方法部分内容直接引用现行行业标准JGJ107《钢筋机械连接通用技术规程》的相关条款，以与钢筋连接的通用标准保持一致。
直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。
9-6-5-4 接头质量检验1．工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。
2．钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求：（1）每种规格钢筋的接头试件不应少于3根；（2）接头试件的钢筋母材应进行抗拉强度试验；（3）3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应不小于0.9倍钢筋母材的实际抗拉强度。
3．现场检验应进行拧紧力矩检验和单向拉伸强度试验。
对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。
4．用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。
抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。
抽检的接头应全部合格；如有一个接头不合格，则该验收批接头应逐个检查并拧紧。
5．滚压直螺纹接头的单向拉伸强度试验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验。
在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。
6．对每一验收批，应在工程结构中随机抽取3个试件做单向拉伸试验。
当3个试件抗拉强度均不小于A级接头的强度要求时，该验收批判为合格。
如有一个试件的抗拉强度不符合要求，则应加倍取样复验。
滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判断为合理。
9-6-5-3 现场连接施工1．连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
直螺纹钢筋接头拧紧力矩值表Hessen was revised in January 2021直螺纹钢筋接头拧紧力矩值表9-74标准型套筒的几何尺寸表9-77常用变径型套筒几何尺寸表9-78可调型套筒几何尺寸表表9-79注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。
9-6-5-4 接头质量检验1．工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。
2．钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求：（1）每种规格钢筋的接头试件不应少于3根；（2）接头试件的钢筋母材应进行抗拉强度试验；（3）3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应不小于倍钢筋母材的实际抗拉强度。
3．现场检验应进行拧紧力矩检验和单向拉伸强度试验。
对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。
4．用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。
抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。
抽检的接头应全部合格；如有一个接头不合格，则该验收批接头应逐个检查并拧紧。
5．滚压直螺纹接头的单向拉伸强度试验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验。
在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。
6．对每一验收批，应在工程结构中随机抽取3个试件做单向拉伸试验。
当3个试件抗拉强度均不小于A级接头的强度要求时，该验收批判为合格。
如有一个试件的抗拉强度不符合要求，则应加倍取样复验。
滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判断为合理。
滚轧直螺纹钢筋连接接头制作人：李名扬日期：2011年11月12日星期六JGJ163-2004直螺纹接头－1滚轧直螺纹钢筋连接 (1)接头 (1)1 范围 (5)2 规范性引用文件 (5)3 术语和定义 (6)3.1 滚轧直螺纹钢筋连接接头Rolled parallel thread splicing of rebars (6)3.2 丝头rebar head with screw thread (6)3.3 连接套筒splicing coupler (6)3.4 完整螺纹complete thread (6)3.5 不完整螺纹incomplete thread (6)3.6 螺尾washout thread (6)3.7 有效螺纹effective screw thread (6)3.8 锁母locking nut (7)3.9 螺纹中径pitch diameter (7)4 符号和代号 (7)4.1 主要符号 (7)4.2 代号 (7)5 分类和标记 (7)5.1 分类 (7)5.1.1 接头按性能等级分类 (7)5.1.2 接头按钢筋强度级别分类 (8)5.1.3 接头按连接套筒使用条件分类 (8)滚轧直螺纹钢筋连接接头按套筒的基本使用条件分类如表2所示。
(8)5.2 标记 (8)6 要求 (9)6.1 材料 (9)6.1.1 钢筋 (9)6.1.2 连接套筒及锁母 (9)6.2 制造及施工 (9)6.2.1 连接套筒及锁母 (9)6.2.2 丝头加工 (9)6.2.3 钢筋连接施工 (10)6.3质量 (10)6.3.1连接套筒及锁母 (10)6.3.2 丝头 (10)6.3.3 钢筋连接接头 (11)6.3.4 钢筋连接接头力学性能 (11)7 抽样检验 (11)7.1 形式检验 (11)7.1.2 出厂检验 (11)7.1.3 现场检验 (11)7.2 型式检验 (11)7.2.1 检验条件 (11)7.2.2 检验范围 (12)JGJ163-2004直螺纹接头－37.2.3 检验要求 (12)7.2.4 检验资质 (12)7.3 连接套筒及锁母的出厂检验 (12)7.4 丝头现场检验 (12)7.5 钢筋连接接头外观质量及拧紧力矩检验 (12)7.6 钢筋连接接头力学性能检验 (13)8 试验方法 (13)9 标志、包装、运输及储存 (13)9.1 标志 (13)9.2 包装及合格证 (14)9.3 运输及储存 (14)前言本标准中有关接头性能等级、试件尺寸及试验方法部分内容直接引用现行行业标准JGJ107《钢筋机械连接通用技术规程》的相关条款，以与钢筋连接的通用标准保持一致。
钢筋力矩扳手的使用
钢筋连接力矩扳手用于直径为Φ12-Φ40MM 的钢筋连接拧紧力矩值的测试，是钢筋直螺纹接头施工的必备工具。
其实物如图所示：
力矩标尺
扳手力臂长度 600mm，扭矩值设定范围 70~370N.M
操作方法：
1、新扳手出厂时经过验定，有产品合格证，力矩值设定在最低位置上，使用前，要根据钢筋接头所需要的拧紧力矩，将扳手上的游动标尺刻度值设定在对应的位置上，即用专用扳手扭转丝杠使游动标尺上的钢筋规格刻度对准扳手柄上刻线，然后将钳口平稳咬住被连接钢筋或套筒，用力握住扳手手柄，顺时针匀加力，当听到“咔咔”声响时，既可停止加力，此时钢筋接头的拧紧力矩值已达到规定的要求。
2、调整扳手精度。
用专用钥匙插入尾部端面孔内顺时针转增大力矩值，逆时针旋转减少力矩值。
3、标定。
根据《力矩扳手》(JJG770-2003)第6.4条规定：“力矩扳手的检测周期不超过一年”
注意事项：
1、注意防水、泥、沙等杂物进入扳手手柄内，力矩扳手严禁当锤子使用。
2、使用时扳手钳头要端平，加力要均匀，不得用力过猛或施加冲击力。
3、当听到力矩扳手发出“咔嚓”的声响时，要立刻停止扳动扳手，以免造成扳手测力部分的损坏。
4、扳手长期不适用时，应将扳手刻度值设置在零位上，以免测力原件疲劳失准。
5、扳手严禁在设置位为零时使用，因为在此状态下加力无声响信号发出，容易过载损坏扳手。
6、使用过程中，若扳手无响信号发-出时，应立即停止使用，进行维修。
维修后的扳手需标定，标定合格后方可使用。
直螺纹接头安装时最小拧紧力矩附表：
直螺纹接头安装时的最小拧紧扭矩值表。
直螺纹钢筋接头拧紧力
矩值表
SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#

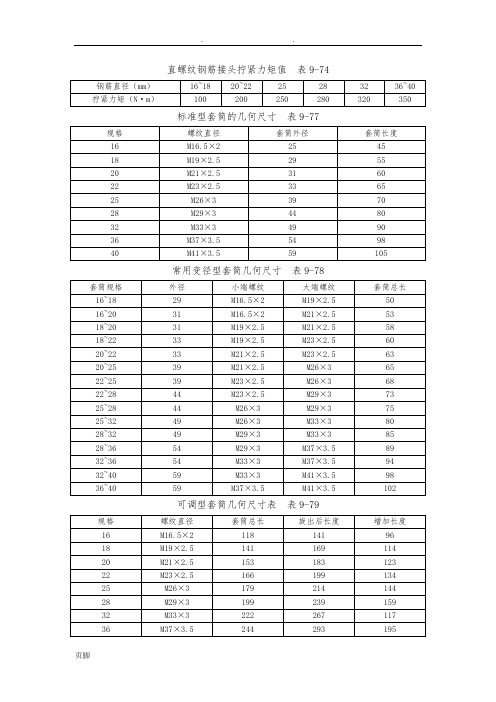

直螺纹钢筋接头拧紧力矩值表9-74
标准型套筒的几何尺寸表9-77
常用变径型套筒几何尺寸表9-78
可调型套筒几何尺寸表表9-79
注：表中“增加长度”为可调型套筒比普通套筒加长的长度，施工配筋时应将钢筋的长度按此数进行缩短。
9-6-5-4 接头质量检验
1．工程中应用滚压直螺纹接头时，技术提供单位应提交有效的型式检验报告。
2．钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。
工艺检验应符合下列要求：
（1）每种规格钢筋的接头试件不应少于3根；
（2）接头试件的钢筋母材应进行抗拉强度试验；
（3）3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值，同时尚应不小于倍钢筋母材的实际抗拉强度。
3．现场检验应进行拧紧力矩检验和单向拉伸强度试验。
对接头有特殊要求的结构，应在设计图纸中另行注明相应的检验项目。
4．用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。
抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。
抽检的接头应全部合格；如有一个接头不合格，则该验收批接头应逐个检查并拧紧。
5．滚压直螺纹接头的单向拉伸强度试验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验。
在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。
6．对每一验收批，应在工程结构中随机抽取3个试件做单向拉伸试验。
当3个试件抗拉强度均不小于A级接头的强度要求时，该验收批判为合格。
如有一个试件的抗拉强度不符合要求，则应加倍取样复验。
滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判断为合理。
9-6-5-3 现场连接施工
1．连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2．采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢靠，连接套筒的外露端应有保护盖。
3．滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表9-74的规定。
扭力扳手的精度为±5%。
4．经拧紧后的滚压直螺纹接头应做出标记，单边外露丝扣长度不应超过
2P。
5．根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安装方法，见图9-111~图9-114。
图9-111 标准型接头安装。
