安装位置：+AH415 线路备用设备名称:10kV电流互感器试验日期：2012年10月19日温度：22℃湿度：60 %一、铭牌型号：LZZBJ9-10A1出厂编号：A：1301253 C:1301256零序：型号：LXK-Φ240 频率：50Hz 电流比：50/1额定输出：2VA 准确等级：10P5出厂日期：2013年1月出厂编号：0351厂家：中国大连第二互感器集团有限公司二、试验数据：2.1、绝缘电阻试验：(单位:MΩ)2.2、变比和极性试验：2．3、二次直流电阻试验：（单位:Ω）注：数据已换算至同一温度2.4、伏安特性试验：2．5交流耐压试验：三、试验结论：以上试验均符合中华人民共和国国家标准《电气装置安装工程电气设备交接试验标准》GB50150—2006的相关规定及有关说明书，符合标准要求。
10kV电流互感器试验安装位置：I04 2#电容器组设备名称:10kV电流互感器试验日期：2012年10月19日温度：22℃湿度：60 %一、铭牌型号：LZZBJ9-12/185b/4 额定绝缘水平：12/42/75kV使用条件：户内额定频率：50Hz短时热电流：31.5/2 kA /s 额定动稳定电流：80kA出线端子标志：1S1，1S22S1，2S23S1，3S2额定电流比： 400/5 400/5 400/5额定输出（VA）: 15 15 15准确级： 0.2级 0.5级 10p30编号：A相：2 B相：3 C相：5生产日期：2012年5月厂家：中国大连第一互感器有限责任公司二、试验数据：2.1、绝缘电阻试验：(单位:MΩ)2．2、变比和极性试验：2．3、二次直流电阻试验：（单位:Ω）注：数据已换算至同一温度2．4、伏安特性试验：2．5交流耐压试验：三、试验结论：以上试验均符合中华人民共和国国家标准《电气装置安装工程电气设备交接试验标准》GB50150—2006的相关规定及有关说明书，符合标准要求。
电压电流互感器实验方法图文，民熔不同之处在于承载能力。
变压器能承受很大的负荷，而电压互感器不能。
电压互感器用于将高压变为低压。
在运行过程中，二次侧不能短时间闭合，二次侧负荷一般不大。
变压器是用来改变电压等级的，包括高压对低压、低压对高压，以及专用变压器如汽车变压器、焊机等。
2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通中也很小，这时一、二次绕组的磁势F（F=lW)大小相等，方向相即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV 左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的结果。
在互感器中正确的标号规定为减极性。
4.电压互感器和电流互感器在结构上的主要差别（1）电压互感器和电流互感器都可以有多个二次绕组，但电压互感器可以多个二次绕组共用一个铁芯，电流互感器则必需是每个二次绕组都必需有独立的铁芯，有多少个二次绕组，就有多少个铁芯。
（2）电压互感器一次绕组数很多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电流互感器一次绕组只有1到2，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额定值有关。

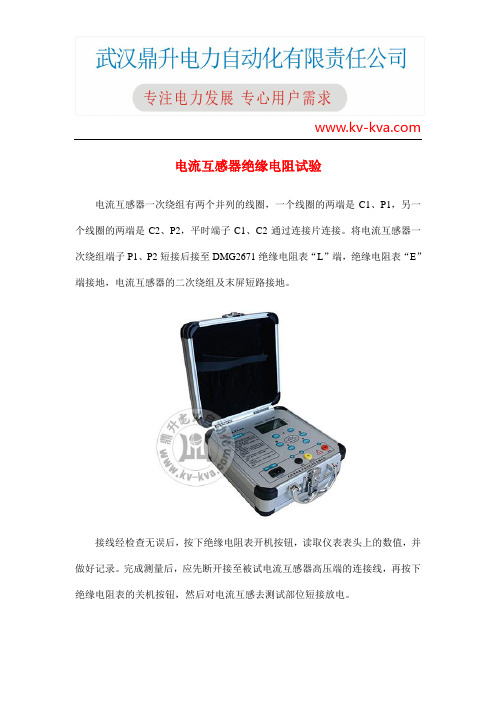

电流互感器绝缘电阻试验电流互感器一次绕组有两个并列的线圈，一个线圈的两端是C1、P1，另一个线圈的两端是C2、P2，平时端子C1、C2通过连接片连接。
将电流互感器一次绕组端子P1、P2短接后接至DMG2671绝缘电阻表“L”端，绝缘电阻表“E”端接地，电流互感器的二次绕组及末屏短路接地。
接线经检查无误后，按下绝缘电阻表开机按钮，读取仪表表头上的数值，并做好记录。
完成测量后，应先断开接至被试电流互感器高压端的连接线，再按下绝缘电阻表的关机按钮，然后对电流互感去测试部位短接放电。
测量互感器绝缘电阻的注意事项：（1）每次试验应选用相同电压、相同型号的绝缘电阻测试仪。
（2）测量时宜使用高压屏蔽线且屏蔽线接地。
若无高压屏蔽线，测试线不要与地线缠绕，应尽量悬空。
测试线不能用双股绝缘线和绞线，应用单股线分开单独连接，以免因绞线绝缘不良而引起误差。
（3）试验人员之间应分工明确，测量时应配合默契，测量过程中要大声呼唱。
（4）测量时应在天气良好的情况下进行，且空气相对湿度不高于80%。
若遇天气潮湿、互感器表面脏污，则需要进行“屏蔽”测量，屏蔽式在互感器套管中上部表面用软质裸铜线紧密缠绕若干圈，引至绝缘电阻表的屏蔽端（“G”端），以消除表面泄漏的影响。
（5）禁止在有雷电或邻近高压设备时使用绝缘电阻表，以免发生危险。
（6）测量电流互感器末屏绝缘的绝缘电阻、串级式电压互感器一次然组绝缘电阻、电容式电压互感器主电容C1、分布电容C2及中间变压器的绝缘电阻后，切记做好末屏、“X”端、“δ”端的接地。
（7）在将末屏接地解开时，应解开“接地端”，不要解开“末屏端”，以免造成末屏芯线断裂或渗油。
（8）在测量电流互感器末屏绝缘电阻时，绝缘电阻表“L”端测试线搭在电流互感器“末屏端”后，观察有无充电现象，放电时注意观察有无“火花”或“放电”声。
（9）在测量末屏绝缘电阻时，若没有充电现象，而绝缘电阻值很高，放电时无“火花”或“放电”声，可能末屏引线发生断裂，需要其他试验来进行综合判断。
