经验秘笈：高速PCB设计

高速PCB设计指南高速PCB设计是电子设计领域中的一个重要分支。

高速PCB设计涉及到比较高的频率信号的传输，如高速数据总线、时钟、控制信号等。

随着电子技术的快速发展，高速PCB设计已经成为一个必要的技能。

本文将为您提供高速PCB设计的基本指南。

一、PCB板布局在进行高速PCB设计时，PCB板布局是非常关键的。

以下是几个需要注意的方面：1. RF电路和敏感板路应该远离高功率板路。

2. 高速数字信号应当互相分离开来，避免信号干扰。

3. 模拟信号路径应该和数字信号路径分离开来。

4. 时钟和数据线需要独立布局，减少相互干扰的影响。

5. 保持合理的板厚度并且保持一致。

6. 尽量减少信号层的数量，这能减少移动信号的时间延迟。

7. 适当加入障碍物物避免辐射的干扰，同时进行地垫。

二、信号完整性高速PCB设计需要考虑信号完整性的问题，保证信号的质量和稳定性。

1. 确定信号的路径。

2. 在尽可能短时间内连接信号。

3. 接口处必须要匹配阻抗。

4. 优化功率地方的供电电路。

5. 在设计时需要考虑信号畸变。

三、布线PCB布线是高速PCB设计中的一个重要环节。

以下是您需要关注的点：1. 在电源附近使用CAP滤波器，同时优化供电地焊盘。

2. 在时钟和数据线路线长领域内布置并优化相应的差分路线。

3. 适当的铺铜层能有效减少层间传输的互联参数。

并在特殊情况下，使用壳体充当屏蔽。

4. 在IO端口上使用自适应阻抗技术。

5. 使用捆绑电线和费正负电平特性电缆。

四、仿真分析在高速PCB设计时，仿真分析是一种非常有效的工具，可以帮助您预测PCB设计的结果并优化开发流程。

1. 使用仿真工具来分析布局的合理性。

2. 使用仿真工具跑完整电路板的分析。

3. 使用时间领域和频域仿真工具，以检测信号时间延迟和频率响应的问题。

4. 使用SPICE仿真工具进行供电电路仿真。

五、技术细节通过这里的技术细节，可以帮助您更好地进行高速PCB设计：1. 在PCB设计时，要留有足够的边距和缓冲区域。

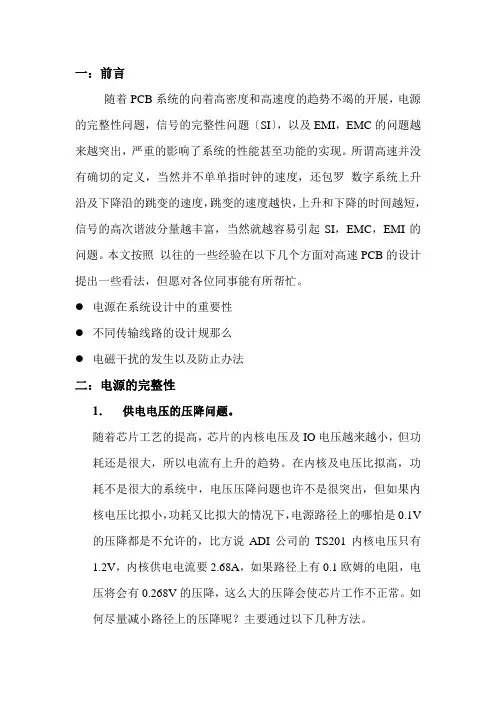

一：前言随着PCB系统的向着高密度和高速度的趋势不竭的开展，电源的完整性问题，信号的完整性问题〔SI〕，以及EMI，EMC的问题越来越突出，严重的影响了系统的性能甚至功能的实现。

所谓高速并没有确切的定义，当然并不单单指时钟的速度，还包罗数字系统上升沿及下降沿的跳变的速度，跳变的速度越快，上升和下降的时间越短，信号的高次谐波分量越丰富，当然就越容易引起SI，EMC，EMI的问题。

本文按照以往的一些经验在以下几个方面对高速PCB的设计提出一些看法，但愿对各位同事能有所帮忙。

●电源在系统设计中的重要性●不同传输线路的设计规那么●电磁干扰的发生以及防止办法二：电源的完整性1．供电电压的压降问题。

随着芯片工艺的提高，芯片的内核电压及IO电压越来越小，但功耗还是很大，所以电流有上升的趋势。

在内核及电压比拟高，功耗不是很大的系统中，电压压降问题也许不是很突出，但如果内核电压比拟小，功耗又比拟大的情况下，电源路径上的哪怕是0.1V 的压降都是不允许的，比方说ADI公司的TS201内核电压只有1.2V，内核供电电流要2.68A，如果路径上有0.1欧姆的电阻，电压将会有0.268V的压降，这么大的压降会使芯片工作不正常。

如何尽量减小路径上的压降呢？主要通过以下几种方法。

a：尽量包管电源路径的畅通，减小路径上的阻抗，包罗热焊盘的连接方式，应该尽量的保持电流的畅通，如以下列图1和图2的比拟，很明显图2中选择的热焊盘要强于图1。

b：尽量增加大电流层的铜厚，最好能铺设两层同一网络的电源，以包管大电流能顺利的流过，防止发生过大的压降，关于电流大小和所流经铜厚的关系如表1所示。

〔表1〕1 oz.铜即35微米厚，2 oz.70微米, 类推举例说，线宽0.025英寸，采用2 oz.盎斯的铜，而允许温升30度，那查表可知，最大安然电流是4.0A 。

2．同步开关噪声的问题。

同步开关噪声〔Simultaneous Switch Noise，简称SSN〕是指当器件处于开关状态，发生瞬间变化的电流〔di/dt〕，在颠末回流途径上存在的电感时，形成交流压降，从而引起噪声，所以也称为Δi噪声。

高速电路pcb设计方法与技巧
高速电路的PCB设计是一项复杂的任务，需要考虑到信号完整性、电磁兼容性和噪声抑制等因素。

下面列出了一些高速电路PCB设计的方法和技巧：
1. 确定信号完整性要求：根据设计要求和信号频率，确定信号完整性要求，如信号的上升/下降时间、功率边缘、噪声容限等。

2. 选择适当的材料：选择适当的PCB材料，比如具有较低介电常数和损耗因子的高频层压板材料，以提高信号完整性。

3. 排布设计：在PCB布局设计中，将信号线和地线层紧密地排布在一起，以降低传输延迟。

同时，尽量避免信号线交叉和平行布线，以减小串扰干扰。

4. 使用差分信号线：对于高速信号，采用差分信号线可以减少干扰和噪声。

差分信号线需要保持匹配长度和间距，并使用差分对地层。

5. 引脚分布：将相关的信号和地线引脚布局在相邻位置，并使用直接和短的连接，以减小传输延迟。

6. 电源和地线：在PCB设计中，电源和地线是非常重要的。

为了提高电源供应的稳定性和降低噪声，采用分层设计，并保持电源和地线的低阻抗连通。

7. 规避回流路径：设计中应尽量避免信号流经大电流回流路径，以降低电磁干扰。

8. 耦合和终端阻抗：为了提高信号的传输质量，需要合理设计耦合和终端阻抗，并在设计中考虑到信号的反射和幅度损耗。

9. 电磁兼容性：在PCB设计中，应遵循电磁兼容性规范，使用恰当的屏蔽和过滤技术，以减少电磁辐射和敏感性。

10. 仿真和调试：在最终的PCB设计中，使用仿真工具来验证信号完整性和电磁兼容性，并在实际测试中进行调试和优化。

以上是一些高速电路PCB设计的方法和技巧，设计人员可以根据实际需求和设计要求来选择和应用。

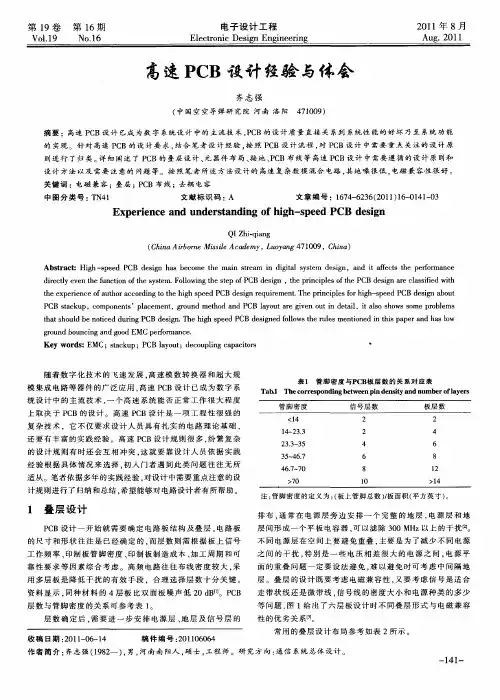

浅谈高速PCB的设计经验摘要：本文旨在探讨高速PCB设计的经验教训，重点介绍了PCB设计中的布线和布局要点，及其对高速信号传输的影响。

结果表明，正确的布线方案可以改善信号传输性能，有效地减少板上各种电气问题。

关键词：高速PCB，设计，布线，布局，信号传输正文：随着电子产品发展的不断深入，设计高速PCB在电子产品中的占有率越来越大。

因此，设计高速PCB的人们开始更加重视PCB的设计技术，以提高产品的工作性能。

其中最重要的是合理的布线和布局。

高速PCB的布线要求严格，一般应该采用对称的布线结构，必要时可以使用独立的布线总线。

布线过程中要注意过孔、变压器、厚度、型号等问题，还有完整性、灵活性和兼容性。

另外，端到端的流量不能在PCB上穿过，而是应该在终端之间相互连接。

PCB的布局要求也相对较高，应注意半导体芯片风扇、信号通路、孔补充和热负载等性能。

对于一般的信号线，要保持其平行不受外界干扰；精细的信号线，如阵列线，则要注意孤立，避免影响整体的信号传输性能。

正确的PCB设计可以改善产品的工作性能，从而改善高速信号传输的效果。

设计时要注意布线和布局的要点，以获得最佳的高速信号传输性能。

设计高速PCB的另一个话题是绝缘层的管理。

绝缘层的使用可以有效地避免电源线、信号线之间交叉，并且可以减少PCB表面上的无用端口，以优化电路布线效果。

同时，还要有效地引入终端设备，完成各种结构和元件之间的布线，如接口、变压器、滤波器等，这些都体现了高速PCB设计中的复杂性。

此外，高速PCB设计还要特别关注热负载问题。

由于半导体器件发热量大，因此必须将它们与PCB上的其他元件隔离开来，以免产生热端口的影响。

另外，要注意固定硅胶应用的情况，应尽可能使用少量的硅胶，以节省空间。

设计高速PCB充满挑战，通过本文系统性地介绍了PCB设计中各种要点和技术要求，以便大家更好地理解高速PCB设计。

正确的设计可以改善产品的性能，充分利用信号的传输性能，满足用户的要求。

高速p c b设计指南之一The document was prepared on January 2, 2021高速PCB设计指南之一第一篇 PCB布线在PCB设计中,布线是完成产品设计的重要步骤,可以说前面的准备工作都是为它而做的, 在整个PCB中,以布线的设计过程限定最高,技巧最细、工作量最大.PCB布线有单面布线、双面布线及多层布线.布线的方式也有两种：自动布线及交互式布线,在自动布线之前, 可以用交互式预先对要求比较严格的线进行布线,输入端与输出端的边线应避免相邻平行, 以免产生反射干扰.必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易产生寄生耦合.自动布线的布通率,依赖于良好的布局,布线规则可以预先设定, 包括走线的弯曲次数、导通孔的数目、步进的数目等.一般先进行探索式布经线,快速地把短线连通, 然后进行迷宫式布线,先把要布的连线进行全局的布线路径优化,它可以根据需要断开已布的线. 并试着重新再布线,以改进总体效果.对目前高密度的PCB设计已感觉到贯通孔不太适应了, 它浪费了许多宝贵的布线通道,为解决这一矛盾,出现了盲孔和埋孔技术,它不仅完成了导通孔的作用, 还省出许多布线通道使布线过程完成得更加方便,更加流畅,更为完善,PCB 板的设计过程是一个复杂而又简单的过程,要想很好地掌握它,还需广大电子工程设计人员去自已体会, 才能得到其中的真谛.1 电源、地线的处理既使在整个PCB板中的布线完成得都很好,但由于电源、地线的考虑不周到而引起的干扰,会使产品的性能下降,有时甚至影响到产品的成功率.所以对电、地线的布线要认真对待,把电、地线所产生的噪音干扰降到最低限度,以保证产品的质量.对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因, 现只对降低式抑制噪音作以表述：1、众所周知的是在电源、地线之间加上去耦电容.2、尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是：地线＞电源线＞信号线,通常信号线宽为：～0.3mm,最经细宽度可达～0.07mm,电源线为～2.5 mm对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用模拟电路的地不能这样使用3、用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用.或是做成多层板,电源,地线各占用一层.2 数字电路与模拟电路的共地处理现在有许多PCB不再是单一功能电路数字或模拟电路,而是由数字电路和模拟电路混合构成的.因此在布线时就需要考虑它们之间互相干扰问题,特别是地线上的噪音干扰.数字电路的频率高,模拟电路的敏感度强,对信号线来说,高频的信号线尽可能远离敏感的模拟电路器件,对地线来说,整人PCB对外界只有一个结点,所以必须在PCB内部进行处理数、模共地的问题,而在板内部数字地和模拟地实际上是分开的它们之间互不相连,只是在PCB与外界连接的接口处如插头等.数字地与模拟地有一点短接,请注意,只有一个连接点.也有在PCB上不共地的,这由系统设计来决定.3 信号线布在电地层上在多层印制板布线时,由于在信号线层没有布完的线剩下已经不多,再多加层数就会造成浪费也会给生产增加一定的工作量,成本也相应增加了,为解决这个矛盾,可以考虑在电地层上进行布线.首先应考虑用电源层,其次才是地层.因为最好是保留地层的完整性.4 大面积导体中连接腿的处理在大面积的接地电中,常用元器件的腿与其连接,对连接腿的处理需要进行综合的考虑,就电气性能而言,元件腿的焊盘与铜面满接为好,但对元件的焊接装配就存在一些不良隐患如：①焊接需要大功率加热器.②容易造成虚焊点.所以兼顾电气性能与工艺需要,做成十字花焊盘,称之为热隔离heat shield俗称热焊盘Thermal,这样,可使在焊接时因截面过分散热而产生虚焊点的可能性大大减少.多层板的接电地层腿的处理相同.5 布线中网络系统的作用在许多CAD系统中,布线是依据网络系统决定的.网格过密,通路虽然有所增加,但步进太小,图场的数据量过大,这必然对设备的存贮空间有更高的要求,同时也对象计算机类电子产品的运算速度有极大的影响.而有些通路是无效的,如被元件腿的焊盘占用的或被安装孔、定们孔所占用的等.网格过疏,通路太少对布通率的影响极大.所以要有一个疏密合理的网格系统来支持布线的进行.标准元器件两腿之间的距离为英寸2.54mm,所以网格系统的基础一般就定为英寸2.54 mm或小于英寸的整倍数,如：英寸、英寸、英寸等.6 设计规则检查DRC布线设计完成后,需认真检查布线设计是否符合设计者所制定的规则,同时也需确认所制定的规则是否符合印制板生产工艺的需求,一般检查有如下几个方面：1、线与线,线与元件焊盘,线与贯通孔,元件焊盘与贯通孔,贯通孔与贯通孔之间的距离是否合理,是否满足生产要求.2、电源线和地线的宽度是否合适,电源与地线之间是否紧耦合低的波阻抗在PCB中是否还有能让地线加宽的地方.3、对于关键的信号线是否采取了最佳措施,如长度最短,加保护线,输入线及输出线被明显地分开.4、模拟电路和数字电路部分,是否有各自独立的地线.5后加在PCB中的图形如图标、注标是否会造成信号短路.6对一些不理想的线形进行修改.7、在PCB上是否加有工艺线阻焊是否符合生产工艺的要求,阻焊尺寸是否合适,字符标志是否压在器件焊盘上,以免影响电装质量.8、多层板中的电源地层的外框边缘是否缩小,如电源地层的铜箔露出板外容易造成短路.第二篇 PCB布局在设计中,布局是一个重要的环节.布局结果的好坏将直接影响布线的效果,因此可以这样认为,合理的布局是PCB设计成功的第一步.布局的方式分两种,一种是交互式布局,另一种是自动布局,一般是在自动布局的基础上用交互式布局进行调整,在布局时还可根据走线的情况对门电路进行再分配,将两个门电路进行交换,使其成为便于布线的最佳布局.在布局完成后,还可对设计文件及有关信息进行返回标注于原理图,使得PCB板中的有关信息与原理图相一致,以便在今后的建档、更改设计能同步起来, 同时对模拟的有关信息进行更新,使得能对电路的电气性能及功能进行板级验证.--考虑整体美观一个产品的成功与否,一是要注重内在质量,二是兼顾整体的美观,两者都较完美才能认为该产品是成功的.在一个PCB板上,元件的布局要求要均衡,疏密有序,不能头重脚轻或一头沉.--布局的检查印制板尺寸是否与加工图纸尺寸相符能否符合PCB制造工艺要求有无定位标记元件在二维、三维空间上有无冲突元件布局是否疏密有序,排列整齐是否全部布完需经常更换的元件能否方便的更换插件板插入设备是否方便热敏元件与发热元件之间是否有适当的距离调整可调元件是否方便在需要散热的地方,装了散热器没有空气流是否通畅信号流程是否顺畅且互连最短插头、插座等与机械设计是否矛盾线路的干扰问题是否有所考虑第三篇高速PCB设计一、电子系统设计所面临的挑战随着系统设计复杂性和集成度的大规模提高,电子系统设计师们正在从事100MHZ以上的电路设计,总线的工作频率也已经达到或者超过50MHZ,有的甚至超过100MHZ.目前约50% 的设计的时钟频率超过50MHz,将近20% 的设计主频超过120MHz.当系统工作在50MHz时,将产生传输线效应和信号的完整性问题；而当系统时钟达到120MHz时,除非使用高速电路设计知识,否则基于传统方法设计的PCB将无法工作.因此,高速电路设计技术已经成为电子系统设计师必须采取的设计手段.只有通过使用高速电路设计师的设计技术,才能实现设计过程的可控性.二、什么是高速电路通常认为如果数字逻辑电路的频率达到或者超过45MHZ~50MHZ,而且工作在这个频率之上的电路已经占到了整个电子系统一定的份量比如说１／３,就称为高速电路.实际上,信号边沿的谐波频率比信号本身的频率高,是信号快速变化的上升沿与下降沿或称信号的跳变引发了信号传输的非预期结果.因此,通常约定如果线传播延时大于1/2数字信号驱动端的上升时间,则认为此类信号是高速信号并产生传输线效应.信号的传递发生在信号状态改变的瞬间,如上升或下降时间.信号从驱动端到接收端经过一段固定的时间,如果传输时间小于1/2的上升或下降时间,那么来自接收端的反射信号将在信号改变状态之前到达驱动端.反之,反射信号将在信号改变状态之后到达驱动端.如果反射信号很强,叠加的波形就有可能会改变逻辑状态.三、高速信号的确定上面我们定义了传输线效应发生的前提条件,但是如何得知线延时是否大于1/2驱动端的信号上升时间一般地,信号上升时间的典型值可通过器件手册给出,而信号的传播时间在PCB设计中由实际布线长度决定.下图为信号上升时间和允许的布线长度延时的对应关系.PCB 板上每单位英寸的延时为 ..但是,如果过孔多,器件管脚多,网线上设置的约束多,延时将增大.通常高速逻辑器件的信号上升时间大约为.如果板上有GaAs芯片,则最大布线长度为7.62mm.设Tr 为信号上升时间, Tpd 为信号线传播延时.如果Tr≥4Tpd,信号落在安全区域.如果2Tpd≥Tr≥4Tpd,信号落在不确定区域.如果Tr≤2Tpd,信号落在问题区域.对于落在不确定区域及问题区域的信号,应该使用高速布线方法.四、什么是传输线PCB板上的走线可等效为下图所示的串联和并联的电容、电阻和电感结构.串联电阻的典型值 ohms/foot,因为绝缘层的缘故,并联电阻阻值通常很高.将寄生电阻、电容和电感加到实际的PCB连线中之后,连线上的最终阻抗称为特征阻抗Zo.线径越宽,距电源/地越近,或隔离层的介电常数越高,特征阻抗就越小.如果传输线和接收端的阻抗不匹配,那么输出的电流信号和信号最终的稳定状态将不同,这就引起信号在接收端产生反射,这个反射信号将传回信号发射端并再次反射回来.随着能量的减弱反射信号的幅度将减小,直到信号的电压和电流达到稳定.这种效应被称为振荡,信号的振荡在信号的上升沿和下降沿经常可以看到.五、传输线效应基于上述定义的传输线模型,归纳起来,传输线会对整个电路设计带来以下效应.· 反射信号Reflected signals· 延时和时序错误Delay & Timing errors· 多次跨越逻辑电平门限错误False Switching· 过冲与下冲Overshoot/Undershoot· 串扰Induced Noise or crosstalk· 电磁辐射EMI radiation反射信号如果一根走线没有被正确终结终端匹配,那么来自于驱动端的信号脉冲在接收端被反射,从而引发不预期效应,使信号轮廓失真.当失真变形非常显着时可导致多种错误,引起设计失败.同时,失真变形的信号对噪声的敏感性增加了,也会引起设计失败.如果上述情况没有被足够考虑,EMI将显着增加,这就不单单影响自身设计结果,还会造成整个系统的失败.反射信号产生的主要原因：过长的走线；未被匹配终结的传输线,过量电容或电感以及阻抗失配.延时和时序错误信号延时和时序错误表现为：信号在逻辑电平的高与低门限之间变化时保持一段时间信号不跳变.过多的信号延时可能导致时序错误和器件功能的混乱.通常在有多个接收端时会出现问题.电路设计师必须确定最坏情况下的时间延时以确保设计的正确性.信号延时产生的原因：驱动过载,走线过长.多次跨越逻辑电平门限错误信号在跳变的过程中可能多次跨越逻辑电平门限从而导致这一类型的错误.多次跨越逻辑电平门限错误是信号振荡的一种特殊的形式,即信号的振荡发生在逻辑电平门限附近,多次跨越逻辑电平门限会导致逻辑功能紊乱.反射信号产生的原因：过长的走线,未被终结的传输线,过量电容或电感以及阻抗失配.过冲与下冲过冲与下冲来源于走线过长或者信号变化太快两方面的原因.虽然大多数元件接收端有输入保护二极管保护,但有时这些过冲电平会远远超过元件电源电压范围,损坏元器件.串扰串扰表现为在一根信号线上有信号通过时,在PCB板上与之相邻的信号线上就会感应出相关的信号,我们称之为串扰.信号线距离地线越近,线间距越大,产生的串扰信号越小.异步信号和时钟信号更容易产生串扰.因此解串扰的方法是移开发生串扰的信号或屏蔽被严重干扰的信号.电磁辐射EMIElectro-Magnetic Interference即电磁干扰,产生的问题包含过量的电磁辐射及对电磁辐射的敏感性两方面.EMI表现为当数字系统加电运行时,会对周围环境辐射电磁波,从而干扰周围环境中电子设备的正常工作.它产生的主要原因是电路工作频率太高以及布局布线不合理.目前已有进行 EMI仿真的软件工具,但EMI仿真器都很昂贵,仿真参数和边界条件设置又很困难,这将直接影响仿真结果的准确性和实用性.最通常的做法是将控制EMI的各项设计规则应用在设计的每一环节,实现在设计各环节上的规则驱动和控制.六、避免传输线效应的方法针对上述传输线问题所引入的影响,我们从以下几方面谈谈控制这些影响的方法.严格控制关键网线的走线长度如果设计中有高速跳变的边沿,就必须考虑到在PCB板上存在传输线效应的问题.现在普遍使用的很高时钟频率的快速集成电路芯片更是存在这样的问题.解决这个问题有一些基本原则：如果采用CMOS或TTL电路进行设计,工作频率小于10MHz,布线长度应不大于7英寸.工作频率在50MHz布线长度应不大于英寸.如果工作频率达到或超过75MHz布线长度应在1英寸.对于GaAs芯片最大的布线长度应为英寸.如果超过这个标准,就存在传输线的问题.合理规划走线的拓扑结构解决传输线效应的另一个方法是选择正确的布线路径和终端拓扑结构.走线的拓扑结构是指一根网线的布线顺序及布线结构.当使用高速逻辑器件时,除非走线分支长度保持很短,否则边沿快速变化的信号将被信号主干走线上的分支走线所扭曲.通常情形下,PCB走线采用两种基本拓扑结构,即菊花链Daisy Chain 布线和星形Star分布.对于菊花链布线,布线从驱动端开始,依次到达各接收端.如果使用串联电阻来改变信号特性,串联电阻的位置应该紧靠驱动端.在控制走线的高次谐波干扰方面,菊花链走线效果最好.但这种走线方式布通率最低,不容易100%布通.实际设计中,我们是使菊花链布线中分支长度尽可能短,安全的长度值应该是：Stub Delay <= Trt .例如,高速TTL电路中的分支端长度应小于英寸.这种拓扑结构占用的布线空间较小并可用单一电阻匹配终结.但是这种走线结构使得在不同的信号接收端信号的接收是不同步的.星形拓扑结构可以有效的避免时钟信号的不同步问题,但在密度很高的PCB板上手工完成布线十分困难.采用自动布线器是完成星型布线的最好的方法.每条分支上都需要终端电阻.终端电阻的阻值应和连线的特征阻抗相匹配.这可通过手工计算,也可通过CAD工具计算出特征阻抗值和终端匹配电阻值.在上面的两个例子中使用了简单的终端电阻,实际中可选择使用更复杂的匹配终端.第一种选择是RC匹配终端.RC匹配终端可以减少功率消耗,但只能使用于信号工作比较稳定的情况.这种方式最适合于对时钟线信号进行匹配处理.其缺点是RC匹配终端中的电容可能影响信号的形状和传播速度.串联电阻匹配终端不会产生额外的功率消耗,但会减慢信号的传输.这种方式用于时间延迟影响不大的总线驱动电路.串联电阻匹配终端的优势还在于可以减少板上器件的使用数量和连线密度.最后一种方式为分离匹配终端,这种方式匹配元件需要放置在接收端附近.其优点是不会拉低信号,并且可以很好的避免噪声.典型的用于TTL输入信号ACT, HCT, FAST.此外,对于终端匹配电阻的封装型式和安装型式也必须考虑.通常SMD表面贴装电阻比通孔元件具有较低的电感,所以SMD封装元件成为首选.如果选择普通直插电阻也有两种安装方式可选：垂直方式和水平方式.垂直安装方式中电阻的一条安装管脚很短,可以减少电阻和电路板间的热阻,使电阻的热量更加容易散发到空气中.但较长的垂直安装会增加电阻的电感.水平安装方式因安装较低有更低的电感.但过热的电阻会出现漂移,在最坏的情况下电阻成为开路,造成PCB走线终结匹配失效,成为潜在的失败因素.抑止电磁干扰的方法很好地解决信号完整性问题将改善PCB板的电磁兼容性EMC.其中非常重要的是保证PCB板有很好的接地.对复杂的设计采用一个信号层配一个地线层是十分有效的方法.此外,使电路板的最外层信号的密度最小也是减少电磁辐射的好方法,这种方法可采用"表面积层"技术"Build-up"设计制做PCB来实现.表面积层通过在普通工艺 PCB 上增加薄绝缘层和用于贯穿这些层的微孔的组合来实现 ,电阻和电容可埋在表层下,单位面积上的走线密度会增加近一倍,因而可降低 PCB的体积.PCB 面积的缩小对走线的拓扑结构有巨大的影响,这意味着缩小的电流回路,缩小的分支走线长度,而电磁辐射近似正比于电流回路的面积；同时小体积特征意味着高密度引脚封装器件可以被使用,这又使得连线长度下降,从而电流回路减小,提高电磁兼容特性.其它可采用技术为减小集成电路芯片电源上的电压瞬时过冲,应该为集成电路芯片添加去耦电容.这可以有效去除电源上的毛刺的影响并减少在印制板上的电源环路的辐射.当去耦电容直接连接在集成电路的电源管腿上而不是连接在电源层上时,其平滑毛刺的效果最好.这就是为什么有一些器件插座上带有去耦电容,而有的器件要求去耦电容距器件的距离要足够的小.任何高速和高功耗的器件应尽量放置在一起以减少电源电压瞬时过冲.如果没有电源层,那么长的电源连线会在信号和回路间形成环路,成为辐射源和易感应电路.走线构成一个不穿过同一网线或其它走线的环路的情况称为开环.如果环路穿过同一网线其它走线则构成闭环.两种情况都会形成天线效应线天线和环形天线.天线对外产生EMI辐射,同时自身也是敏感电路.闭环是一个必须考虑的问题,因为它产生的辐射与闭环面积近似成正比.结束语高速电路设计是一个非常复杂的设计过程,ZUKEN公司的高速电路布线算法Route Editor和EMC/EMI分析软件INCASES,Hot-Stage应用于分析和发现问题.本文所阐述的方法就是专门针对解决这些高速电路设计问题的.此外,在进行高速电路设计时有多个因素需要加以考虑,这些因素有时互相对立.如高速器件布局时位置靠近,虽可以减少延时,但可能产生串扰和显着的热效应.因此在设计中,需权衡各因素,做出全面的折衷考虑；既满足设计要求,又降低设计复杂度.高速PCB设计手段的采用构成了设计过程的可控性,只有可控的,才是可靠的,也才能是成功的。

高速板设计技术(HighSpeedBoardDesign)目录高速板设计技术(HIGHSPEEDBOARDDESIGN)1 1．电源分配31.1电源分配网络作为动力源3 1.1.1阻抗的作用3 1.1.2电源总线法vs电源位面法4 1.1.3线路噪声过滤5 1.1.4 旁路电容的放置81.2 电源分配网络作为信号回路9 1.2.1自然的信号返回线路9 1.2.2总线vs信号回路平面 101.3 设计板面应考虑电源分配 10 1.3.1当心电源层割缝 11 1.3.1.1地线电缆的有效性 11 1.3.1.2分离模拟电源平面与数据电源平面 12 1.3.1.3避免重叠分离的板平面 12 1.3.1.4隔开敏感元件 12 1.3.1.5隔开敏感元件将电源总线靠近信号线 122.传输信号线2.1传输线分类 14 2.1.1 对带状线来说：14 2.1.2 对微波传输线：152.2计算分散的负载 15 2.3反射16 2.4反射定量化 18 2.5传输线布局法则 252.5.1避免断点 25 2.5.2不要使用STUB和T S 263.色度亮度干扰 263.1电容性干扰 26 3.2电感性干扰 283.2.1线圈的尺寸和紧密程度 29 3.2.2负载阻抗 29 3.3干扰解决方法总结 294．电磁干扰（EMI） 304.1环路（LOOPS） 304.2过滤（FILTERING） 30 4.2.1 EMI过滤器 30 4.2.2铁氧体噪声干扰抑制器（ferrite noise suppressors） 31 4.3设备速度 32总结33高速板设计技术(HighSpeedBoardDesign)前言如今，许多系统设计中最重要的因素就是速度问题。

66MHz到200MHz处理器是很普通的；233-266MHz的处理器也变得轻易就可得到。

对于高速度的要求主要来自：a)要求系统在令用户感到舒适的、很短时间内就能完成复杂的任务。

allegro 高速pcb设计技巧
在Allegro中进行高速PCB设计时，以下是一些技巧和注意事项：
1. 确保足够的间距：在高速信号线之间保持足够的间距，以减少串扰和信号失真。

2. 避免过长的连线：尽量减少高速信号线的长度，以减少信号传输时间和延迟。

3. 使用合适的线宽：根据信号的频率和电流负载，选择合适的线宽以减小信号的衰减和失真。

4. 考虑使用差分对：对于需要高速传输和高可靠性的信号，可以使用差分对来提高信号质量和抗干扰能力。

5. 避免使用过长的接地线：过长或弯曲的接地线可能会产生额外的电感和电容，影响信号完整性。

6. 考虑使用去耦电容：在关键信号线和电源平面之间添加去耦电容，以减小电源噪声和改善信号完整性。

7. 使用合适的层叠结构：根据设计需求选择合适的层叠结构，包括信号层、电源层和接地层的数量和排列方式。

8. 考虑使用阻抗控制：通过精确控制导线的阻抗，可以减小信号反射和失真。

9. 使用仿真工具进行验证：在布局布线完成后，使用仿真工具进行信号完整性验证，以确保设计满足性能要求。

10. 参考标准和经验：遵循相关的设计标准和经验法则，例如IPC标准、JEDEC标准等，以确保设计的可靠性和一致性。

以上是一些基本的Allegro高速PCB设计技巧，实际设计中可能还需要考虑更多的因素和细节。

建议在设计过程中不断学习和总结经验，以提高设计水平。

高速PCB布线设计的最佳实践在进行高速PCB布线设计时，采用最佳实践是至关重要的。

随着电子设备的发展，高速信号传输的需求越来越重要，因此，我们必须遵循一些规范和原则来确保电路板的性能和可靠性。

本文将介绍一些高速PCB布线设计的最佳实践，以帮助工程师们更好地应对这一挑战。

一、信号完整性的考虑在高速PCB布线设计中，信号完整性是至关重要的。

信号完整性指的是保持信号的稳定性和准确性，防止信号失真。

以下是一些考虑信号完整性的最佳实践：1. 短而直的走线：为了降低信号的传输延迟和损耗，应尽量采用短而直的走线。

避免使用过长的走线或过多的拐弯。

2. 控制阻抗：控制阻抗是确保信号传输稳定的重要因素。

在设计过程中，应根据信号特性选择合适的线宽和间距，以获得所需的阻抗。

3. 地线和电源线的布局：良好的地线和电源线布局对于信号完整性非常重要。

应尽量减小地线和电源线的回路面积，避免与高速信号走线交叉。

4. 终端匹配：为了减少信号的反射和干扰，需要对高速信号的发射和接收端进行匹配。

可以使用电阻、电容、电感等元件来实现匹配。

5. 绕线规则：在布线时，应尽量遵循绕线规则。

例如，将高速信号与低速信号分开布线，避免平行走线。

二、电磁兼容性的考虑电磁兼容性是高速PCB布线设计中另一个重要的方面。

电路板上的信号可能会产生电磁干扰，并且也容易受到外部电磁干扰的影响。

以下是一些考虑电磁兼容性的最佳实践：1. 地平面设计：良好的地平面设计可以起到屏蔽和引流作用，减少信号的辐射和接收到的外界干扰。

应尽量增加地平面的面积，并保持地网的连续性。

2. 屏蔽：对于一些特别敏感的信号，可以考虑使用屏蔽罩或屏蔽层来保护其不受干扰。

3. 波形整形：对于高速信号，可以使用波形整形器或滤波器来减少信号的波形畸变和噪音。

4. 分离模拟与数字信号：在高速PCB布线设计中，应尽量将模拟信号和数字信号分开布线，以减少相互之间的干扰。

5. 引入电磁兼容性测试：在设计完成后，应进行电磁兼容性测试，以确保电路板符合相关的电磁兼容性标准。

PCB高速板4层以上的设计经验PCB高速板4层以上的布线经验：1、3点以上连线，尽量让线依次通过各点，便于测试，线长尽量短。

2、引脚之间尽量不要放线，特别是集成电路引脚之间和周围。

3、不同层之间的线尽量不要平行，以免形成实际上的电容。

4、布线尽量是直线，或45度折线，避免产生电磁辐射。

5、地线、电源线至少10-15mil以上（对逻辑电路）。

6、尽量让铺地多义线连在一起，增大接地面积。

线与线之间尽量整齐。

7、注意元件排放均匀，以便安装、插件、焊接操作。

文字排放在当前字符层，位置合理，注意朝向，避免被遮挡，便于生产。

8、元件排放多考虑结构，贴片元件有正负极应在封装和最后标明，避免空间冲突。

9、目前印制板可作4—5mil的布线，但通常作6mil线宽，8mil线距，12/20mil焊盘。

布线应考虑灌入电流等的影响。

10、功能块元件尽量放在一起，斑马条等LCD附近元件不能靠之太近。

11、过孔要涂绿油（置为负一倍值）。

12、电池座下最好不要放置焊盘、过空等，PAD和VIL尺寸合理。

13、布线完成后要仔细检查每一个联线（包括NETLABLE）是否真的连接上（可用点亮法）。

14、振荡电路元件尽量*近IC，振荡电路尽量远离天线等易受干扰区。

晶振下要放接地焊盘。

15、多考虑加固、挖空放元件等多种方式，避免辐射源过多。

高速PCB过孔设计技巧在高速PCB板设计中，过孔设计是一个重要因素，它由孔、孔周围的焊盘区和POWER层隔离区组成，通常分为盲孔、埋孔和通孔三类。

在PCB板设计过程中通过对过孔的寄生电容和寄生电感分析，总结出高速PCB板过孔设计中的一些注意事项。

目前高速PCB板的设计在通信、计算机、图形图像处理等领域应用广泛，所有高科技附加值的电子产品设计都在追求低功耗、低电磁辐射、高可靠性、小型化、轻型化等特点，为了达到以上目标，在高速PCB板设计中，过孔设计是一个重要因素。

1、过孔过孔是多层PCB板设计中的一个重要因素，一个过孔主要由三部分组成，一是孔；二是孔周围的焊盘区；三是POWER层隔离区。

高速电路pcb设计方法与技巧
高速电路 PCB 设计是非常重要的，因为它可能会对电路性能和信号完整性产生重要影响。

以下是一些高速电路 PCB 设计方法和技巧：
1. 布局规划：确保在 PCB 上正确布局各个电路模块，尽量减少信号路径长度和电流回路，避免交叉干扰和干扰耦合。

2. 地线规划：准确规划地线，减少回流路径和地回流阻抗，以确保信号完整性和抑制噪声。

3. 信号层分离：将信号层和电源层分离，减少干扰和耦合。

在有需要的地方使用地层分离。

4. 绕线规则：使用最短的路径和尽可能直线的路径连接信号源和接收器。

避免锐角和过于绕曲的路径，以减少信号损耗和延迟。

5. 信号完整性：在设计中使用适当的终端电阻、差分线、缓冲器和阻抗匹配等技术，以保持信号完整性和抑制回波和反射。

6. 电源和地线：确保电源和地线的良好连接和分配，减少电源噪声和地回流。

7. 绝缘：在高速电路附近使用绝缘层，以隔离高速信号和其他信号。

8. 过滤和抑制：在输入和输出端口使用合适的滤波器和抑制电路，以减少噪声和干扰。

9. EMI 和 RFI：在设计中采取一些措施来减少电磁干扰和无线干扰，如使用屏蔽层和地平面。

10. 模拟和数字信号分离：将模拟信号和数字信号分离，以减
少干扰和串扰。

总结来说，高速电路PCB 设计需要考虑布局规划、地线规划、信号层分离、绕线规则、信号完整性、电源和地线、绝缘、过滤和抑制、EMI 和 RFI、以及模拟和数字信号分离等因素。

这些方法和技巧可以帮助确保高速电路性能和信号完整性。

高速数字电路的PCB设计随着科技的发展，高速数字电路在各个领域中的应用越来越广泛。

高速数字电路的性能和稳定性很大程度上依赖于PCB（Printed Circuit Board）的设计。

本文将介绍高速数字电路的PCB设计原则和技巧。

一、PCB设计原则高速数字电路的PCB设计需要遵循以下原则：1. 信号完整性：在高速信号传输中，信号完整性是至关重要的。

为保证信号的稳定性和减少信号干扰，应采取合适的布局和层叠设计，减少信号走线长度和阻抗不匹配。

2. EMI抑制：高速数字电路的设计容易产生电磁干扰（EMI），对周围设备和系统造成不良影响。

应采用地线分离、屏蔽、滤波等方法来抑制EMI，并遵循EMC（Electromagnetic Compatibility）标准。

3. 热管理：高速数字电路的工作频率高，容易产生较大的功耗和热量。

应合理布局散热器、添加散热片等热管理措施，防止芯片过热从而影响电路性能。

4. 容易维修：在设计PCB时，应考虑到信号线的维修和替换。

通过采用模块化设计和合理布局，可以减少维修难度和成本。

二、PCB设计技巧高速数字电路的PCB设计应遵循以下技巧：1. PCB层次布局：将电路板分为不同的层次，包括信号层、地层和电源层。

信号层应采用临近地层和电源层的布局，以降低信号传输时的阻抗。

2. 差分传输线设计：差分传输线可以减少信号间的干扰，提高信号完整性。

差分传输线的设计应注意保证两根信号线的长度和走线路径相等，并保持合适的差模阻抗匹配。

3. 地线设计：地线是保证信号完整性和抑制干扰的关键。

应该采用广泛的地面平面，减少信号回路的面积。

同时，要避免信号线和地线相交，以减少耦合噪声。

4. 综合布线：在综合布线时，要尽量缩短信号线和电源线的长度，减少信号路径中的损耗和时延，提高电路的性能。

5. 细节考虑：在PCB设计过程中，应考虑到引脚的分配、电源供应、电容和电感的布局等细节。

合理安排元件和电路的布置，可以减少干扰和噪声，提高电路的可靠性。

高速电路pcb设计方法与技巧高速电路的PCB设计方法和技巧包括以下几个方面：1. 布局设计：将高速信号的传输路径尽量短，减少信号的传播延迟和损耗。

较重要的信号路径应尽量接近直线，减少信号的反射和串扰。

同时，将高速信号路径与低速信号路径、电源路径和地线路径分开布局，减少干扰。

将容易产生电磁干扰的元件，如发射器和接收器，与其他元件远离。

2. 信号线的走线规则：高速信号线应遵循尽量短、尽量宽、尽量平行的原则。

信号线的走线应尽量避免拐弯和角度过多，减少信号的反射和串扰。

信号线之间应保持一定的间距，避免互相干扰。

对于差分信号线，应保持差分对的长度一致，减少时钟抖动。

3. 地线规划：地线是高速电路中非常重要的一部分，对于信号的传输和干扰抑制起着至关重要的作用。

地线的设计应尽量短、宽，减小地电阻和电感。

可以使用填充地方式减小地回流路径。

对于多层PCB，应设计好地引脚和地面的连接方式。

4. 耦合电容与电感：在高速电路中，耦合电容和电感起着衰减高频噪声和滤波的作用。

需要合理选择耦合电容和电感的数值，以满足高速信号的传输需求。

电容和电感的布局也需要注意，尽量靠近需要耦合或滤波的信号线。

5. 电源规划：电源线是高速电路中非常重要的一部分，对于信号的传输和干扰抑制同样起着至关重要的作用。

电源线的设计应尽量短、宽，减小电源电阻和电感。

可以使用填充电源方式减小电源回流路径。

对于多层PCB，应设计好电源引脚和电源面的连接方式。

6. 综合考虑：在PCB设计中，需要考虑到信号的传输需求、干扰抑制、布局和走线的规则等多个方面。

综合考虑这些因素，可以在高速电路的PCB设计中取得较好的效果。

总的来说，高速电路的PCB设计需要充分考虑信号的传输需求和干扰抑制，合理的布局和走线规则是必不可少的。

此外，还需要综合考虑其他因素，如地线规划、耦合电容和电感、电源规划等，以确保高速电路的正常工作。

高速电路PCB设计技巧(一)、引言电子技术的发展变化必然给板级设计带来许多新问题和新挑战。

首先，由于高密度引脚及引脚尺寸日趋物理极限，导致低的布通率；其次，由于系统时钟频率的提高，引起的时序及信号完整性问题；第三，工程师希望能在PC平台上用更好的工具完成复杂的高性能的设计。

由此，我们不难看出，PCB板设计有以下三种趋势：高速数字电路(即高时钟频率及快速边沿速率)的设计成为主流。

产品小型化及高性能必须面对在同一块PCB板上由于混合信号设计技术(即数字、模拟及射频混合设计)所带来的分布效应问题。

设计难度的提高，导致传统的设计流程及设计方法，以及PC上的CAD工具很难胜任当前的技术挑战，因此，EDA软件工具平台从UNIX转移到NT平台成为业界公认的一种趋势。

(二)、高频电路布线技巧高频电路往往集成度较高，布线密度大，采用多层板既是布线所必须的，也是降低干扰的有效手段．高频电路器件管脚问的引线弯折越少越好．高频电路布线的引线最好采用全直线，需要转折，可用45°折线或圆弧转折，这种要求在低频电路中仅仅用于提高铜箔的固着强度，而在高频电路中，满足这一要求却可以减少高频信号对外的发射和相互问的耦合．高频电路器件管脚的引线越短越好．高频电路器件管脚问的引线层问交替越少越好．也即元件连接过程中所用的过孔(Via)越少越好．据测，一个过孔可带来约0.5pF的分布电容，减少过孔数能显著提高速度．高频电路布线，要注意信号线近距离平行走线所引入的串扰，若无法避免平行分布，可在平行信号线的反面布置大面积地来大幅度减少干扰．同一层内的平行走线几乎无法避免，但是在相邻的两个层走线的方向务必取为相互垂直．对特别重要的信号线或局部单元实施地线包围的措施．各类信号线走线不能形成环路，地线也不能形成电流环路．每个集成电路块(IC)的附近应设置至少一个高频退耦电容，退耦电容尽量靠近器件的Vcc．模拟地线(AGND)、数字地线(DGND)等接往公共地线时要采用高频扼流这一环节．在实际装配高频扼流环节时用的往往是中心穿有导线的高频铁氧体磁珠，可在原理图中把它当做电感，在PCB元件库中单独为它定义一个元件封装，布线前把它手工移动到靠近公共地线汇合的合适位置上．(三)、PCB中电磁兼容性(EMC)设计方法PCB的基材选择及PCB层数的设置、电子元件选择及电子元件的电磁特性、元件布局、元件问互连线的长宽等都制约着PCB的电磁兼容性．PCB上的集成电路芯片(IC)是电磁干扰(EMI)最主要的能量来源．常规的电磁干扰(EMI)控制技术一般包括：元器件的合理布局、连线的合理控制、电源线、接地、滤波电容的合理配置、屏蔽等抑制电磁干扰(EMI)的措施都是很有效的，在工程实践中被广泛应用．1．高频数字电路PCB的电磁兼容性(EMC)设计中的布线规则高频数字信号线要用短线，一般小于2inch(5cm)，且越短越好．主要信号线最好集中在PCB板中心．时钟发生电路应在PCB板中心附近，时钟扇出应采用菊花链或并联布线．电源线尽可能远离高频数字信号线或用地线隔开，电源的分布必须是低感应的(多路设计)．多层PCB板内的电源层与地层相邻，相当于一个电容，起到滤波作用．同一层上的电源线和地线也要尽可能靠近．电源层四周铜箔应该比地层缩进20倍于两个平面层之间距离的尺寸，以确保系统有更好的EMC性能．地平面不要分割，高速信号线如果要跨电源平面分割，应该紧靠信号线放置几个低阻抗的桥接电容．输入输出端用的导线应尽量避免相邻平行．最好加线间地线，以免发生反馈耦合．当铜箔厚度为50um、宽度为1-1.5mm时，通过2A的电流，导线温度<3℃．PCB板的导线尽可能用宽线，对于集成电路，尤其是数字电路的信号线，通常选用4mil-12mil导线宽度，电源线和地线最好选用大于40mil的导线宽度．导线的最小间距主要由最坏情况下的线间绝缘电阻和击穿电压决定，通常选用4mil以上的导线间距．为减小导线间的串扰，必要时可增加导线间的距离，安插地线作为线间隔离．在PCB板的所有层中，数字信号只能在电路板的数字部分布线，模拟信号只能在电路板的模拟部分布线．低频电路的地应尽量采用单点并联接地，实际布线有因难时可部分串联后再并联接地．实现模拟和数字电源分割，布线不能跨越分割电源之间的间隙，必须跨越分割电源之间间隙的信号线要位于紧邻大面积地的布线层上．在PCB中由电源和地造成的电磁兼容性问题主要有两种，一种是电源噪声，另一种是地线噪声．根据PCB板电流的大小，尽量加大电源线宽度，减小环路电阻．同时，使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力．目前，电源和地平面的噪声只能通过对原型产品的测量或由有经验的工程师凭他们的经验把退耦电容的容量设定为默认的值．2．高频数字电路PCB的电磁兼容性(EMC)设计中的布局规则电路的布局必须减小电流回路，尽可能缩短高频元器件之间的连线，易受干扰的元器件距离不能太近，输入和输出元件应尽量远离．按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向．以每个功能电路的核心元件为中心，围绕它来进行布局．元器件应均匀、整齐、紧凑地排列在PCB上，尽量缩短各元器件之间的引线连接．将PCB分区为独立的合理的模拟电路区和数字电路区，A／D转换器跨分区放置．PCB电磁兼容设计的常规做法之一是在PCB板的各个关键部位配置适当的退耦电容．(四)、信号完整性(SI)分析信号完整性(Signal Integrity)简称SI，指信号在信号线上的质量，是信号在电路中能以正确的时序和电压作出响应的能力．集成电路芯片(IC)或逻辑器件的开关速度高，端接元件的布局不正确或高速信号的错误布线等都会引起如反射(reflection)、串扰(crosstalk)、过冲(overshoot)、欠冲(undershoot)、振铃(ringing)等信号完整性问题，从而可能使系统输出不正确的数据，电路工作不正常甚至完全不工作．PCB的信号完整性与设计在PCB的设计中，PCB设计人员需要把元器件的布局、布线及每种情况下应采用的何种SI问题解决方法综合起来，才能更好地解决PCB板的信号完整性问题．在某些情况下IC的选择能决定SI问题的数量和严重性．开关时间或边沿速率是指IC状态转换的速率，IC边沿速率越快，出现SI问题的可能性越高，正确地端接器件就很重要．PCB设计中减少信号完整性问题常用的方法是在传输线上增加端接元器件．在端接过程中，要权衡元器件数量、信号开关速度和电路功耗三方面的要求．例如增加端接元器件意味着PCB设计人员可用于布线的空间更少，而且在布局处理的后期增加端接元器件会更加困难，因为必须为新的元件和布线留出相应的空间．因此在PCB布局初期就应当搞清楚是否需要放置端接元器件．。

第三讲高速PCB设计高速PCB设计是指在电子设备中进行高速信号传输的PCB布线设计。

高速信号的传输速率越高，其频率越高，波形越复杂，对PCB设计的要求也越高。

高速PCB设计的关键在于保证信号完整性、减少信号干扰和噪声，并提高信号的传输效率和可靠性。

首先，保证信号完整性是高速PCB设计的首要目标。

信号完整性是指信号在传输过程中能够保持原有的波形特征和时序关系。

为了实现信号完整性，需要遵循信号传输线的基本原则，如匹配阻抗、控制信号的传输延迟、减小信号的反射和串扰等。

匹配阻抗是指信号传输线的特性阻抗和驱动源的输出阻抗、接收端的输入阻抗之间的匹配。

通常使用差分传输线来提高信号传输的抗干扰能力。

其次，减少信号干扰和噪声也是高速PCB设计的关键。

信号干扰和噪声会导致信号失真、抖动增大以及误码率的提高。

为了减少信号干扰和噪声，可以采取以下措施：布局合理，将高频和低频信号分开布局，并采用屏蔽、隔离和距离阻隔等措施；使用电源和地线的抗干扰设计，采用分析电源和地线的布线方向，减小供电线上的回流环路；使用合适的解耦电容和滤波电容来过滤电源中的噪声。

最后，提高信号的传输效率和可靠性也是高速PCB设计的一项重要任务。

提高信号的传输效率可以通过优化信号的传输线路、增强信号的驱动能力和改善信号的接收灵敏度等方式来实现。

优化信号的传输线路包括减小传输线路的长度和阻抗变化、优化信号传输线的走向等。

增强信号的驱动能力可以采用提高驱动电流和降低输出电阻的方法。

改善信号的接收灵敏度可以通过增大接收电路的增益和降低信号的噪声背景。

总结起来，高速PCB设计需要充分考虑信号完整性、信号干扰和噪声的影响因素，并通过匹配阻抗、减少信号反射和串扰、布局合理、抗干扰设计、合适的解耦电容和滤波电容等措施来保证信号的传输效率和可靠性。

高速PCB设计对于电子设备的性能和稳定性有着重要的影响，是电子工程师需要重视和掌握的技能之一。

高速PCB设计指南之三引言高速PCB设计是现代电子领域中非常重要的一环。

随着数字电子设备的快速发展，高速信号传输已经成为现代电路设计的常态。

为了确保高速信号的稳定性和可靠性，需要遵循一系列设计准则和技巧。

本文将介绍高速PCB设计中的一些关键指南，帮助读者轻松应对高速PCB设计挑战。

1. PCB布局准则高速PCB布局是确保信号完整性的第一步。

下面是一些常见的布局准则：1.1 信号和地平面分层为了减小信号回路面积，降低信号耦合和EMI，应采用分层布局。

将信号层与地层尽可能分开，并通过适当的细分来减小共模电流。

1.2 信号走线长度匹配对于多个高速信号，需要确保它们的走线长度相等，以避免信号传输延迟差异带来的问题。

可以通过布局规划和走线路径规划来实现长度匹配。

1.3 规避回流路径避免信号回流路径通过高速区域，可以减小信号回路面积和互相干扰的机会。

可以通过合理的布局规划和分层技术来实现。

1.4 分离噪声敏感区将噪声敏感区域与高速信号路径分离开来，可以降低噪声对高速信号的干扰。

例如，可以将时钟信号路径与噪声源分离，以减小时钟抖动的影响。

2. 信号走线准则高速信号的走线是确保信号完整性的关键。

下面是一些常见的信号走线准则：2.1 适当的层次规划根据设计需求，选择适当的层次进行走线。

比如，对于差分信号，可以选择内层信号层进行走线，以减小差分对的引脚间距。

2.2 管理引脚引导对于高速信号，需要避免引脚的过长引导，以减小信号的传输延迟。

可以通过按照信号走线的顺序安排引脚，减小信号走线的路径长度。

2.3 路由宽度控制根据信号的需求和设计规范，合理控制信号的走线宽度。

对于高速信号，需要适当增加走线宽度，以降低传输的串扰。

2.4 信号间距和地线间距为了减小信号间的串扰，需要适当增加信号间的距离。

对于差分信号，还需要注意地线间的距离，并保持一致。
