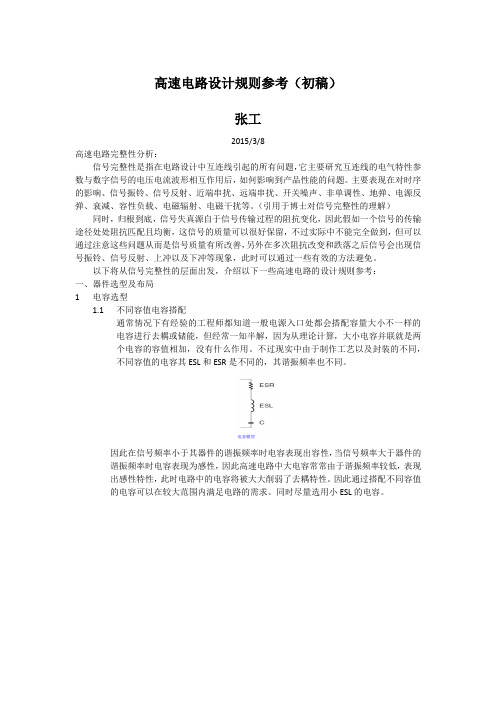

高速电路设计规则参考（初稿）张工2015/3/8高速电路完整性分析：信号完整性是指在电路设计中互连线引起的所有问题，它主要研究互连线的电气特性参数与数字信号的电压电流波形相互作用后，如何影响到产品性能的问题。
主要表现在对时序的影响、信号振铃、信号反射、近端串扰、远端串扰、开关噪声、非单调性、地弹、电源反弹、衰减、容性负载、电磁辐射、电磁干扰等。
（引用于博士对信号完整性的理解）同时，归根到底，信号失真源自于信号传输过程的阻抗变化，因此假如一个信号的传输途径处处阻抗匹配且均衡，这信号的质量可以很好保留，不过实际中不能完全做到，但可以通过注意这些问题从而是信号质量有所改善，另外在多次阻抗改变和跌落之后信号会出现信号振铃、信号反射、上冲以及下冲等现象，此时可以通过一些有效的方法避免。
以下将从信号完整性的层面出发，介绍以下一些高速电路的设计规则参考：一、器件选型及布局1电容选型1.1不同容值电容搭配通常情况下有经验的工程师都知道一般电源入口处都会搭配容量大小不一样的电容进行去耦或储能，但经常一知半解，因为从理论计算，大小电容并联就是两个电容的容值相加，没有什么作用。
不过现实中由于制作工艺以及封装的不同，不同容值的电容其ESL和ESR是不同的，其谐振频率也不同。
因此在信号频率小于其器件的谐振频率时电容表现出容性，当信号频率大于器件的谐振频率时电容表现为感性，因此高速电路中大电容常常由于谐振频率较低，表现出感性特性，此时电路中的电容将被大大削弱了去耦特性。
因此通过搭配不同容值的电容可以在较大范围内满足电路的需求。
同时尽量选用小ESL的电容。
通常设计中可以通过搭配不同数量级的电容改善去耦效果。
1.2电容封装同样容量的不同封装形式的电容其谐振频率也不同，通常小封装的电容等效串联电感更低，效串联电感基本相同电容有更低的等效串联电感。
某型号陶瓷电容的ESL和ESR 测量值如下：因此高速电路中尽量选用小封装的器件进行设计。
电子设计中的高速电路布线技巧
在电子设计中，高速电路的布线技巧至关重要。
高速电路主要指的是在高频率
下工作的电路，例如处理器、存储器、通信设备等。
在这些高速电路中，信号的传输速度非常快，因此布线的设计必须更加精准和专业，以确保电路的性能和可靠性。
首先，高速电路的布线需要考虑信号传输的时延。
由于信号在高速电路中传输
速度非常快，时延的控制非常重要。
为了减小信号传输的时延，可以采用一些技巧，如减小信号线的长度、采用更短的路径、使用较小的截面等。
此外，还可以采用差分信号传输技术，利用差分信号的抗干扰能力来提高信号的传输速度。
其次，高速电路的布线还需要考虑信号的传输完整性。
在高速电路中，信号传
输的完整性对电路的性能和可靠性非常重要。
为了确保信号的传输完整性，可以采用一些技巧，如减小信号线的串扰、降低信号线的损耗、控制信号线的阻抗匹配等。
此外，还可以采用信号线的屏蔽技术，减小外部干扰对信号的影响。
此外，高速电路的布线还需要考虑信号的地线回流。
在高速电路中，地线的设
计对信号的传输和电路的稳定性有着重要影响。
为了保证信号的地线回流畅通，可以采用一些技巧，如减小地线的回流路径长度、增加地线的宽度、采用分层地线结构等。
此外，还可以采用恰当的布局设计，减小地线回流路径上的干扰。
总的来说，高速电路的布线是电子设计中非常重要的一环，需要考虑信号传输
的时延、传输完整性和地线回流等多个方面。
只有采用合适的技巧和方法，才能保证高速电路的性能和可靠性。
希望以上内容能为您在电子设计中的高速电路布线提供一些帮助和指导。
电路中的传输线理论与高频电路设计在电路设计和高频通信领域，传输线理论是一个重要的概念。
传输线是用于在电路中传输信号的特殊导线结构，它们能够保持信号的高质量传输，并减少信号在传输过程中的失真和损耗。
本文将介绍传输线理论的基本原理，并探讨其在高频电路设计中的应用。
1. 传输线理论的基本原理传输线理论是基于电磁波传播的原理。
相比于简单的电缆或导线，传输线能够在高频信号传输过程中更好地保持信号的完整性。
其原理主要包括以下几个重要概念：1.1 行波特性传输线中的信号以行波的形式传播，而不是简单的电流或电压信号。
行波特性使得信号能够在传输线上快速传播，并减少由于信号的反射和干扰而引起的失真。
1.2 传输线参数传输线的参数包括特性阻抗、电感、电容和导纳等。
这些参数影响着传输线对信号的传输速度和阻抗匹配等特性。
1.3 反射和干扰传输线上的信号可能会产生反射和干扰，这会引起信号的失真和损耗。
传输线理论通过合理设计传输线的特性阻抗和终端阻抗，减少反射和干扰对信号的影响。
2. 传输线在高频电路设计中的应用传输线理论在高频电路设计中有着广泛的应用。
以下是一些常见的应用场景：2.1 高频信号传输在高频电路中，如射频电路或微波电路中，传输线通常被用于传输高频信号。
由于传输线的特性，它能够有效地传输高频信号，并减少信号在传输过程中的失真和损耗。
2.2 信号匹配与阻抗匹配传输线的特性阻抗对于信号的匹配和阻抗匹配非常重要。
在高频电路设计中，传输线可以用于匹配信号源和负载之间的阻抗，以确保信号的高质量传输。
2.3 信号延迟和相位控制传输线能够在电路中引入延迟和控制信号的相位。
这在一些特定的高频电路设计中具有重要作用，比如时钟分配、数据同步等。
3. 设计优化与验证在高频电路设计中，传输线的设计需要考虑多个因素，如传播延迟、功率损耗、信号完整性等。
通过使用传输线理论，可以对传输线的参数和特性进行优化，并确保电路的性能满足设计要求。
4. 结论传输线理论是理解和设计高频电路中不可或缺的一部分。
高速线路PCB设计：传输线效应在高速线路中，由于传输线阻抗变化的问题，会有一部分的信号能量被反射，假设信号是一个跑步的人，人从A端想要跑到B端，在人经过线路每一块的导体时都会改变其电压值，一开始他在阻抗为50Ω的线路上跑，碰到过孔时阻抗的变化会产生让其速度变慢并产生一定的反弹，一直到终端为1MΩ时，此时几乎带着100%的能量被反弹回A端，反弹到A端时，由于A端为25Ω，会有一部分能量被留住，一部分能量被反弹，反弹的能量约为初始值的1/3。
而这1/3的信号再次到达B端后，又会被反射，以此类推。
在示波器上可以看到信号的上升沿和下降沿产生振荡直至能量减弱信号幅度随之减小。
基于上述模型，传输线会对整个电路设计带来一下效应：反射信号、延时和时序错误、多次跨越逻辑电平门限错误、过冲与下冲、串扰、电磁辐射信号轮廓失真信号在接收端将被反射，信号轮廓将失真。
失真变形的信号对噪声的敏感性、EMI若显著增加，这可能会造成整改系统的失效。
反射信号产生的主要原因：过长的布线、未进行阻抗匹配的接收端、未进行阻抗匹配的传输线（由于过量电容、电感的阻抗失配）信号延时信号在逻辑电平的高、低门限之间变化时，信号迟滞不跳变。
过多的信号延时可能导致时序错误和元器件功能混乱，通常在多个接收端时会出现问题。
信号延时产生的主要原因：驱动过载、布线过长信号电平错误信号的振荡发生在逻辑电平门限附近，在跳变的过程中可能多次跨越逻辑电平门限，导致逻辑功能紊乱。
信号过冲与下冲布线太长或信号变化太快都可以导致过冲与下冲发生，虽然大多数芯片器件接收端有输入保护二极管，但有时这些过冲电平会远远超过器件的电压范围，导致器件损坏。
信号串扰在一根信号线上有信号通过时，与之相邻的信号线上会感应出相关信号，异步信号和时钟信号更容易产生串扰。
解决串扰的方法：移开发生串扰的信号或屏蔽被严重干扰的信号。
信号距离地平面越近，或者加大线间距，都可以减少串扰的发生。
电磁辐射电流流过导体会产生磁场。
高速数字电路设计中的信号完整性分析在高速数字电路设计中，信号完整性分析是非常重要的一环。
信号完整性分析旨在确保信号在电路中能够准确、稳定地传输，从而避免信号失真或干扰，保证电路的性能和可靠性。
首先，我们需要了解信号完整性分析的基本概念。
信号完整性是指在一个电路中，信号从发送端到接收端能够保持原有的形态和正确的数值。
在高速数字电路设计中，信号往往受到许多因素的影响，如传输线特性、阻抗、反射、串扰等，这些因素都有可能导致信号失真。
因此，对信号完整性的分析和优化至关重要。
在进行信号完整性分析时，我们需要首先考虑传输线的特性。
传输线的特性包括传输速度、阻抗匹配、传输延迟等，这些特性直接影响信号传输的稳定性和速度。
通过对传输线的建模和仿真分析，可以帮助我们了解传输线对信号的影响，从而优化电路设计。
另外，阻抗匹配也是信号完整性分析中的重要内容。
当信号源和负载的阻抗不匹配时，会导致信号的反射和衰减，从而降低信号的质量和稳定性。
因此，在设计电路时，需要确保信号源和负载的阻抗能够有效匹配，以减少信号的失真和干扰。
此外，信号完整性分析还需要考虑信号的传输延迟和时序关系。
在高速数字电路中，信号传输的延迟会对数据的同步和稳定性产生影响。
通过时序分析和延迟优化，可以更好地控制信号的传输速度和有效减少时序误差。
最后，在进行信号完整性分析时，还需要考虑信号的功耗和信噪比。
功耗会影响电路的工作效率和稳定性，信噪比则会影响信号和噪声的比值，从而影响信号的准确性和清晰度。
因此，在设计电路时，需要综合考虑功耗和信噪比等因素，以实现信号的高质量传输。
总的来说，信号完整性分析是保证高速数字电路性能和可靠性的重要步骤。
通过对传输线特性、阻抗匹配、传输延迟、功耗和信噪比等方面的分析和优化，可以更好地保证信号在电路中的准确传输，避免信号失真和干扰，从而提高电路的性能和可靠性。
希望以上内容对您有所帮助。
高速电路设计中的信号完整性分析与布局布线建议在高速电路设计中，信号完整性是一个至关重要的问题，它涉及到数据传输的可靠性和性能。
信号完整性分析与布局布线建议是确保电路正常运行的关键步骤。
本文将介绍高速电路设计中信号完整性的概念、分析方法以及布局布线建议。
首先，我们来了解一下信号完整性的概念。
信号完整性是指当信号在电路中传输时，能够保持其原始形状和幅度，不受噪声、时延和串扰等影响的能力。
对于高速电路来说，信号完整性的保持对于数据的正确传输和系统的稳定性至关重要。
在信号完整性分析中，我们首先需要进行信号完整性的建模和仿真。
建模是指将实际电路抽象成等效电路模型，仿真是指通过数学模型和仿真软件来模拟电路的运行。
常用的建模方法有传输线建模和电源/地面建模。
对于传输线建模，我们可以使用传输线模型来描述信号在电路中的传播，例如时域传输线模型和频域传输线模型。
时域传输线模型主要考虑信号的时域特性，通过考虑电感、电容和电阻等参数来模拟信号在电路中的传播。
而频域传输线模型则主要考虑信号的频域特性，通过考虑传输线的频率响应来模拟信号的传播。
电源/地面建模是指将电源和地面系统抽象为等效电路模型。
在高速电路中，电源和地面是信号传输的两个重要参考。
电源/地面的不稳定性会导致信号完整性的丧失。
因此，准确建模和仿真电源/地面系统对于信号完整性的分析非常重要。
在信号完整性分析中，我们还需要考虑一些与电路相关的参数和现象，例如时延、串扰和抖动等。
时延是指信号从输入到输出之间的延迟时间。
在高速电路中，时延不稳定性会导致信号的失真和时序问题。
串扰是指信号之间由于电磁耦合而产生的干扰。
电路中的布线、地线和电源引脚的位置等都会对串扰产生影响。
抖动是指信号的频率和幅度的不稳定性。
在高速电路中，抖动会导致时钟信号失真和时序错误。
为了保证信号完整性，我们可以根据分析的结果提出一些布局布线的建议。
首先，布局布线时应尽量减少传输线的长度和层间距离，从而降低信号的时延和串扰问题。
高速数据传输线路设计技巧在现代社会中，高速数据传输已经成为了日常生活和工作中不可或缺的一部分。
而设计高速数据传输线路是确保数据传输稳定可靠的关键之一。
在这篇文章中，我们将探讨一些设计高速数据传输线路的技巧，以确保数据传输的高效性和可靠性。
首先，在设计高速数据传输线路时，要考虑信号完整性和传输的稳定性。
一般来说，高速数据传输线路会受到一些干扰，如串扰、噪声等。
因此，在设计线路时，需要采取一些措施来减少干扰的影响。
可以采用屏蔽线、差分信号传输等技术来提高信号完整性，减少传输过程中的干扰。
其次，要考虑信号的传输速率。
在高速数据传输中，信号的传输速率越高，线路设计的要求也会相应增加。
因此，在设计线路时，需要选择合适的传输媒介和技术，以满足高速数据传输的需求。
另外，还需要考虑信号的时延、波形失真等因素，确保数据传输的稳定性和准确性。
除此之外，还需要考虑线路的布局和布线方式。
良好的线路布局可以降低信号传输过程中的干扰和损耗，提高数据传输的质量。
在布线时，可以采用分层布线、对称布线等方式来减少干扰，提高信号的传输效率。
此外，要避免线路交叉，保持信号路径的清晰和直接，以减少信号传输过程中的干扰。
最后，要注意线路的终端匹配和连接方式。
正确的终端匹配可以提高信号的传输效率和稳定性，避免信号的反射和干扰。
而正确的连接方式可以保证传输的连续性和稳定性，避免因连接不良导致的数据传输失效。
因此，在设计线路时，要注意终端匹配和连接方式的选择，确保数据传输的稳定和可靠。
综上所述，设计高速数据传输线路需要考虑的因素很多，包括信号完整性、传输速率、线路布局、终端匹配和连接方式等。
只有在综合考虑这些因素的基础上进行线路设计，才能确保数据传输的高效性和可靠性。
希望以上的技巧能对您有所帮助，带来更好的数据传输体验。
