高速电路板设计指南(中文版)

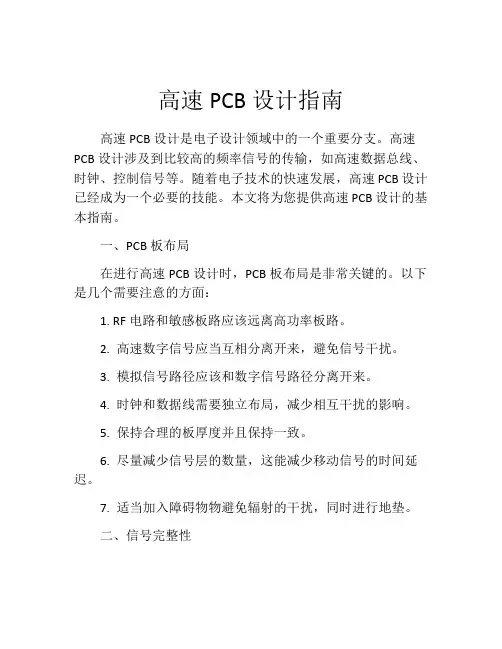

高速PCB设计指南高速PCB设计是电子设计领域中的一个重要分支。

高速PCB设计涉及到比较高的频率信号的传输，如高速数据总线、时钟、控制信号等。

随着电子技术的快速发展，高速PCB设计已经成为一个必要的技能。

本文将为您提供高速PCB设计的基本指南。

一、PCB板布局在进行高速PCB设计时，PCB板布局是非常关键的。

以下是几个需要注意的方面：1. RF电路和敏感板路应该远离高功率板路。

2. 高速数字信号应当互相分离开来，避免信号干扰。

3. 模拟信号路径应该和数字信号路径分离开来。

4. 时钟和数据线需要独立布局，减少相互干扰的影响。

5. 保持合理的板厚度并且保持一致。

6. 尽量减少信号层的数量，这能减少移动信号的时间延迟。

7. 适当加入障碍物物避免辐射的干扰，同时进行地垫。

二、信号完整性高速PCB设计需要考虑信号完整性的问题，保证信号的质量和稳定性。

1. 确定信号的路径。

2. 在尽可能短时间内连接信号。

3. 接口处必须要匹配阻抗。

4. 优化功率地方的供电电路。

5. 在设计时需要考虑信号畸变。

三、布线PCB布线是高速PCB设计中的一个重要环节。

以下是您需要关注的点：1. 在电源附近使用CAP滤波器，同时优化供电地焊盘。

2. 在时钟和数据线路线长领域内布置并优化相应的差分路线。

3. 适当的铺铜层能有效减少层间传输的互联参数。

并在特殊情况下，使用壳体充当屏蔽。

4. 在IO端口上使用自适应阻抗技术。

5. 使用捆绑电线和费正负电平特性电缆。

四、仿真分析在高速PCB设计时，仿真分析是一种非常有效的工具，可以帮助您预测PCB设计的结果并优化开发流程。

1. 使用仿真工具来分析布局的合理性。

2. 使用仿真工具跑完整电路板的分析。

3. 使用时间领域和频域仿真工具，以检测信号时间延迟和频率响应的问题。

4. 使用SPICE仿真工具进行供电电路仿真。

五、技术细节通过这里的技术细节，可以帮助您更好地进行高速PCB设计：1. 在PCB设计时，要留有足够的边距和缓冲区域。

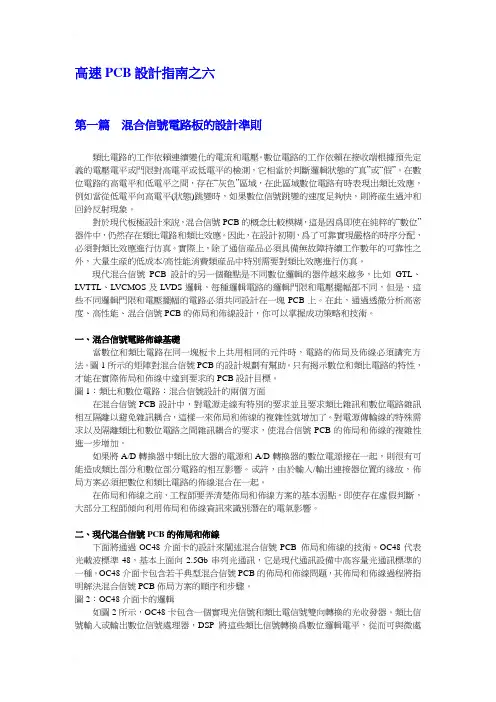

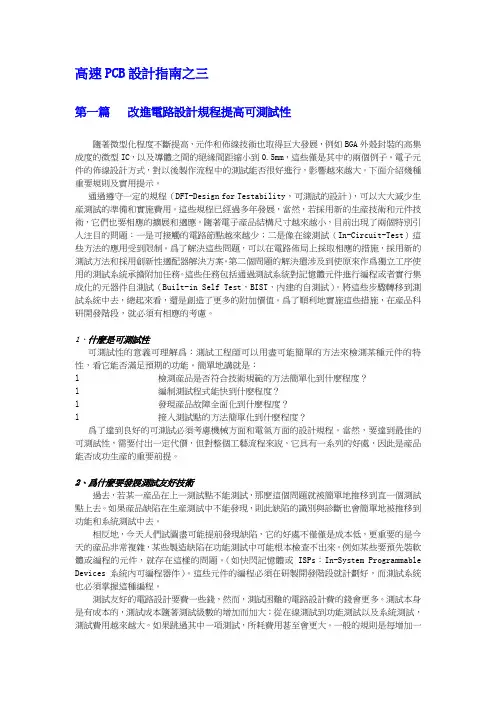

高速PCB設計指南之六第一篇混合信號電路板的設計準則類比電路的工作依賴連續變化的電流和電壓。

數位電路的工作依賴在接收端根據預先定義的電壓電平或門限對高電平或低電平的檢測，它相當於判斷邏輯狀態的“真”或“假”。

在數位電路的高電平和低電平之間，存在“灰色”區域，在此區域數位電路有時表現出類比效應，例如當從低電平向高電平(狀態)跳變時，如果數位信號跳變的速度足夠快，則將産生過沖和回鈴反射現象。

對於現代板極設計來說，混合信號PCB的概念比較模糊，這是因爲即使在純粹的“數位”器件中，仍然存在類比電路和類比效應。

因此，在設計初期，爲了可靠實現嚴格的時序分配，必須對類比效應進行仿真。

實際上，除了通信産品必須具備無故障持續工作數年的可靠性之外，大量生産的低成本/高性能消費類産品中特別需要對類比效應進行仿真。

現代混合信號PCB設計的另一個難點是不同數位邏輯的器件越來越多，比如GTL、LVTTL、LVCMOS及LVDS邏輯，每種邏輯電路的邏輯門限和電壓擺幅都不同，但是，這些不同邏輯門限和電壓擺幅的電路必須共同設計在一塊PCB上。

在此，通過透徹分析高密度、高性能、混合信號PCB的佈局和佈線設計，你可以掌握成功策略和技術。

一、混合信號電路佈線基礎當數位和類比電路在同一塊板卡上共用相同的元件時，電路的佈局及佈線必須講究方法。

圖1所示的矩陣對混合信號PCB的設計規劃有幫助。

只有揭示數位和類比電路的特性，才能在實際佈局和佈線中達到要求的PCB設計目標。

圖1：類比和數位電路：混合信號設計的兩個方面在混合信號PCB設計中，對電源走線有特別的要求並且要求類比雜訊和數位電路雜訊相互隔離以避免雜訊耦合，這樣一來佈局和佈線的複雜性就增加了。

對電源傳輸線的特殊需求以及隔離類比和數位電路之間雜訊耦合的要求，使混合信號PCB的佈局和佈線的複雜性進一步增加。

如果將A/D轉換器中類比放大器的電源和A/D轉換器的數位電源接在一起，則很有可能造成類比部分和數位部分電路的相互影響。

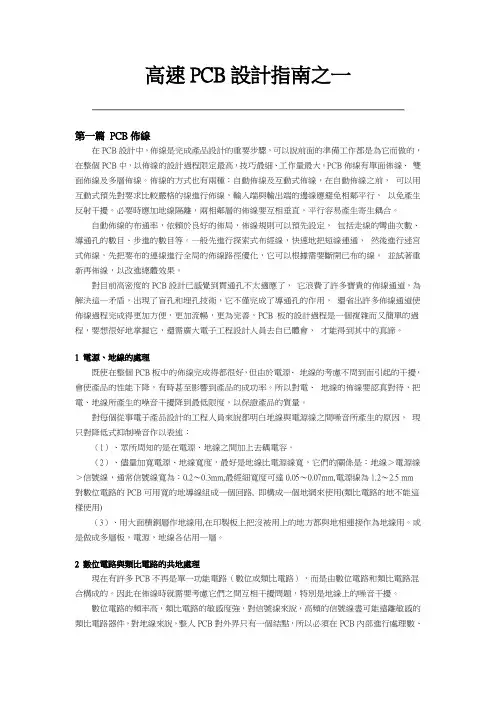

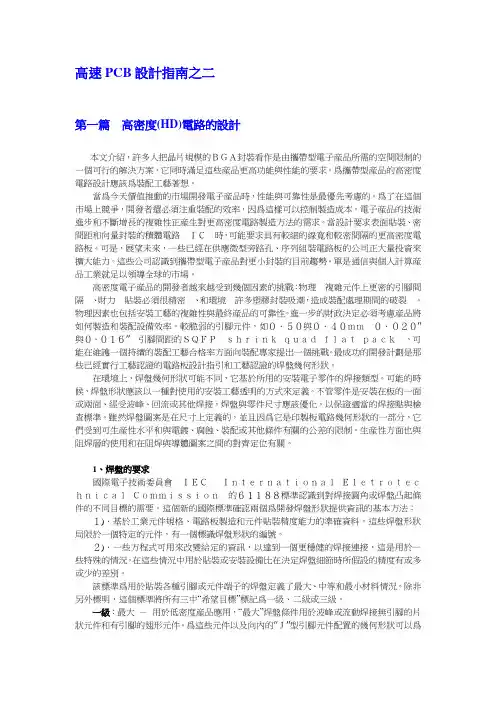

高速PCB設計指南之一第一篇PCB佈線在PCB設計中，佈線是完成產品設計的重要步驟，可以說前面的準備工作都是為它而做的，在整個PCB中，以佈線的設計過程限定最高，技巧最細、工作量最大。

PCB佈線有單面佈線、雙面佈線及多層佈線。

佈線的方式也有兩種：自動佈線及互動式佈線，在自動佈線之前，可以用互動式預先對要求比較嚴格的線進行佈線，輸入端與輸出端的邊線應避免相鄰平行，以免產生反射干擾。

必要時應加地線隔離，兩相鄰層的佈線要互相垂直，平行容易產生寄生耦合。

自動佈線的布通率，依賴於良好的佈局，佈線規則可以預先設定，包括走線的彎曲次數、導通孔的數目、步進的數目等。

一般先進行探索式布經線，快速地把短線連通，然後進行迷宮式佈線，先把要布的連線進行全局的佈線路徑優化，它可以根據需要斷開已布的線。

並試著重新再佈線，以改進總體效果。

對目前高密度的PCB設計已感覺到貫通孔不太適應了，它浪費了許多寶貴的佈線通道，為解決這一矛盾，出現了盲孔和埋孔技術，它不僅完成了導通孔的作用，還省出許多佈線通道使佈線過程完成得更加方便，更加流暢，更為完善，PCB 板的設計過程是一個複雜而又簡單的過程，要想很好地掌握它，還需廣大電子工程設計人員去自已體會，才能得到其中的真諦。

1 電源、地線的處理既使在整個PCB板中的佈線完成得都很好，但由於電源、地線的考慮不周到而引起的干擾，會使產品的性能下降，有時甚至影響到產品的成功率。

所以對電、地線的佈線要認真對待，把電、地線所產生的噪音干擾降到最低限度，以保證產品的質量。

對每個從事電子產品設計的工程人員來說都明白地線與電源線之間噪音所產生的原因，現只對降低式抑制噪音作以表述：（1）、眾所周知的是在電源、地線之間加上去耦電容。

（2）、儘量加寬電源、地線寬度，最好是地線比電源線寬，它們的關係是：地線＞電源線＞信號線，通常信號線寬為：0.2～0.3mm,最經細寬度可達0.05～0.07mm,電源線為1.2～2.5 mm 對數位電路的PCB可用寬的地導線組成一個回路, 即構成一個地網來使用(類比電路的地不能這樣使用)（3）、用大面積銅層作地線用,在印製板上把沒被用上的地方都與地相連接作為地線用。

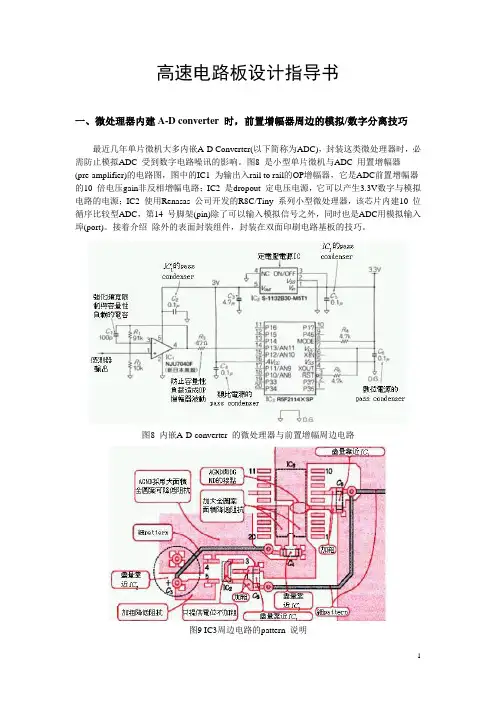

高速电路板设计指导书一、微处理器内建A-D converter 时，前置增幅器周边的模拟/数字分离技巧最近几年单片微机大多内嵌A-D Converter(以下简称为ADC)，封装这类微处理器时，必需防止模拟ADC 受到数字电路噪讯的影响。

图8 是小型单片微机与ADC 用置增幅器(pre-amplifier)的电路图，图中的IC1 为输出入rail to rail的OP增幅器，它是ADC前置增幅器的10 倍电压gain非反相增幅电路；IC2 是dropout 定电压电源，它可以产生3.3V数字与模拟电路的电源；IC2 使用Renasas 公司开发的R8C/Tiny 系列小型微处理器，该芯片内建10 位循序比较型ADC，第14 号脚架(pin)除了可以输入模拟信号之外，同时也是ADC用模拟输入埠(port)。

接着介绍除外的表面封装组件，封装在双面印刷电路基板的技巧。

图8 内嵌A-D converter 的微处理器与前置增幅周边电路图9 IC3周边电路的pattern 说明图9 是接地与电源电路的基板图案。

接地图案设计上的重点，必需明确分离模拟接地(以下简称为AGND)与数字接地(以下简称为DGND)，此处为配合电位因此采取单接点设计，如此设计可以防止数字电路的噪讯，造成ADC的转换精度降低等问题，因此图9 的AGND 与DGND 连接点设在IC3 的Vss端子(5 号脚架)附近。

本电路使用的微处理器接地端Vss 子只有一条，不过其它型号的IC 则将AGND 与DGND端子分离，因此必需将AGND 与DGND 的pattern作明确的分离与单点连接(图11)。

电源电路需注意的是与IC2 输出入连接的C3，C5两电容的设置，因为未降低输出入端子的高频阻抗时，低dropout 电压的电源IC会有波动之虞，所以C3，C5尽量靠近IC2 设置，同时还需要缩减导线长度加粗导线宽度。

图10 AGND 与DGND 明确分离作单点连接图11 是前置增幅周边电路的电路基板pattern，如图所示C2 设置在IC1 附近，由于电压复归型OP 增幅器反相输入端子的输入阻抗很高，极易受到外部噪讯的影响，所以图11 的电路基板图案，刻意缩短至反相输入端子(IC1 的3 号脚架)的导线长度，图中R3 是分割容量性负载与OP 增幅器输出端子的电阻，OP 增幅器与微处理器之间的导线很长时，该电阻必需尽量设置在OP增幅器附近。

PCB电路板高速PCB设计指南高速PCB设计指南之一第一篇PCB布线在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB中，以布线的设计过程限定最高，技巧最细、工作量最大。

PCB布线有单面布线、双面布线及多层布线。

布线的方式也有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。

必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。

自动布线的布通率，依赖于良好的布局，布线规则可以预先设定，包括走线的弯曲次数、导通孔的数目、步进的数目等。

一般先进行探索式布经线，快速地把短线连通，然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线。

并试着重新再布线，以改进总体效果。

对目前高密度的PCB设计已感觉到贯通孔不太适应了，它浪费了许多宝贵的布线通道，为解决这一矛盾，出现了盲孔和埋孔技术，它不仅完成了导通孔的作用，还省出许多布线通道使布线过程完成得更加方便，更加流畅，更为完善，PCB板的设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需广大电子工程设计人员去自已体会，才能得到其中的真谛。

1电源、地线的处理既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。

所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。

对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作以表述：（1）、众所周知的是在电源、地线之间加上去耦电容。

（2）、尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5mm对数字电路的PCB可用宽的地导线组成一个回路,即构成一个地网来使用(模拟电路的地不能这样使用)（3）、用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。

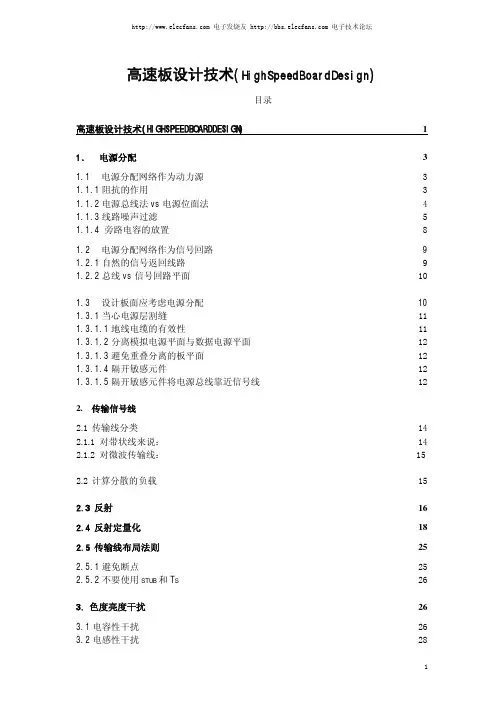

高速板设计技术(HighSpeedBoardDesign)目录高速板设计技术(HIGHSPEEDBOARDDESIGN)1 1．电源分配31.1电源分配网络作为动力源3 1.1.1阻抗的作用3 1.1.2电源总线法vs电源位面法4 1.1.3线路噪声过滤5 1.1.4 旁路电容的放置81.2 电源分配网络作为信号回路9 1.2.1自然的信号返回线路9 1.2.2总线vs信号回路平面 101.3 设计板面应考虑电源分配 10 1.3.1当心电源层割缝 11 1.3.1.1地线电缆的有效性 11 1.3.1.2分离模拟电源平面与数据电源平面 12 1.3.1.3避免重叠分离的板平面 12 1.3.1.4隔开敏感元件 12 1.3.1.5隔开敏感元件将电源总线靠近信号线 122.传输信号线2.1传输线分类 14 2.1.1 对带状线来说：14 2.1.2 对微波传输线：152.2计算分散的负载 15 2.3反射16 2.4反射定量化 18 2.5传输线布局法则 252.5.1避免断点 25 2.5.2不要使用STUB和T S 263.色度亮度干扰 263.1电容性干扰 26 3.2电感性干扰 283.2.1线圈的尺寸和紧密程度 29 3.2.2负载阻抗 29 3.3干扰解决方法总结 294．电磁干扰（EMI） 304.1环路（LOOPS） 304.2过滤（FILTERING） 30 4.2.1 EMI过滤器 30 4.2.2铁氧体噪声干扰抑制器（ferrite noise suppressors） 31 4.3设备速度 32总结33高速板设计技术(HighSpeedBoardDesign)前言如今，许多系统设计中最重要的因素就是速度问题。

66MHz到200MHz处理器是很普通的；233-266MHz的处理器也变得轻易就可得到。

对于高速度的要求主要来自：a)要求系统在令用户感到舒适的、很短时间内就能完成复杂的任务。

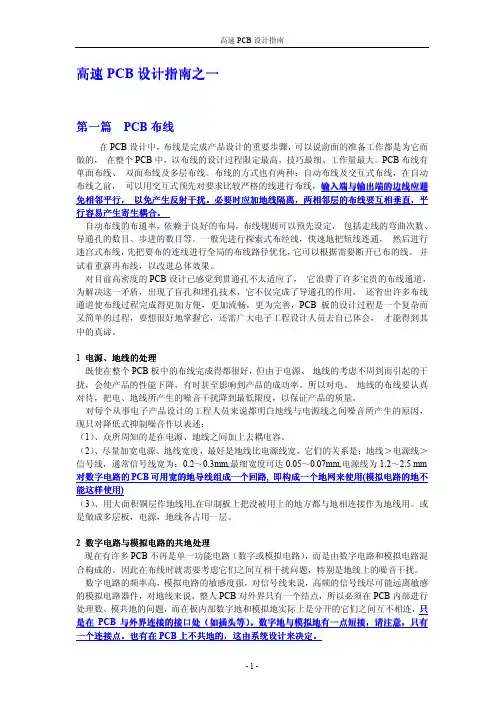

高速PCB 设计指南之一第一篇 PCB 布线在PCB 设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的， 在整个PCB 中，以布线的设计过程限定最高，技巧最细、工作量最大。

PCB 布线有单面布线、 双面布线及多层布线。

布线的方式也有两种：自动布线及交互式布线，在自动布线之前， 可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行免相邻平行，， 以免产生反射干扰以免产生反射干扰。

必要时应加地线隔离必要时应加地线隔离，，两相邻层的布线要互相垂直两相邻层的布线要互相垂直，，平行容易产生寄生耦合行容易产生寄生耦合。

自动布线的布通率，依赖于良好的布局，布线规则可以预先设定， 包括走线的弯曲次数、导通孔的数目、步进的数目等。

一般先进行探索式布经线，快速地把短线连通， 然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线。

并试着重新再布线，以改进总体效果。

对目前高密度的PCB 设计已感觉到贯通孔不太适应了， 它浪费了许多宝贵的布线通道，为解决这一矛盾，出现了盲孔和埋孔技术，它不仅完成了导通孔的作用， 还省出许多布线通道使布线过程完成得更加方便，更加流畅，更为完善，PCB 板的设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需广大电子工程设计人员去自已体会， 才能得到其中的真谛。

1 电源电源、、地线的处理既使在整个PCB 板中的布线完成得都很好，但由于电源、 地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。

所以对电、 地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。

对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因， 现只对降低式抑制噪音作以表述：（1）、众所周知的是在电源、地线之间加上去耦电容。

（2）、尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm 对数字电路的PCB 可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用)（3）、用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。

简介通常来说，高速电路是指电路处理的信号频率足够高使得传输线对该频率表现的阻抗足以对信号产生影响，工作在这种频率上的电路。

《高速电路设计指南》以ADI官方网站的技术文章和模拟对话为基础资料来源整理成册。

从设计实践角度出发，介绍在高速电路设计中需要掌握的各项技术及技能。

ADI智库是ADI公司面向中国工程师打造的一站式资源分享平台，除了汇聚ADI官网的海量技术资料、视频外，还有大量首发的、免费的培训课程、视频直播等。

九大领域、十项技术，加入ADI智库，您可以尽情的浏览收藏、下载相关资源。

此外，您还可一键报名线上线下会议活动，更有参会提醒等贴心服务。

目录终结高速转换器带宽术语 (3)高速转换器：内涵、原因和原理概述 (8)高速差分ADC驱动器设计指南 (16)高速放大器测试需要足够多的数学知识以使巴伦运转！ (44)高速DAC宽带输出网络知识与设计 (52)高速ADC的电源设计 (57)低频和高频电路接地 (66)了解JESD204B规范的各层——从高速ADC的角度出发 (74)高速模数转换器精度透视 (83)第一部分 (83)第二部分 (89)高速ADC PCB布局布线规则 (103)第一部分 (103)第二部分 (103)第三部分 (104)第四部分 (105)高速ADC PCB布局布线技巧 (106)终结高速转换器带宽术语有很多令人困惑的规格都与转换器带宽有关。

为了在新的设计中选用适当的转换器，我应当使用什么带宽术语呢？开始一个新设计时，需要决定的首要参数就是带宽。

带宽为设计指明方向，引导设计人员开辟通往成功之路。

本质上有三类前端可供选择：基带型、带通或超奈奎斯特型（有时也称为窄带或子采样型——基本上不会用到第1奈奎斯特区）以及宽带型，如图1所示。

前端的选用取决于具体应用。

图1. 基带、带通与宽带，F SAMPLE =200MSPS。

基带设计要求的带宽是从直流（或低kHz/MHz区）到转换器的奈奎斯特频率。
