电气控制柜中的元器件如何选择大小

电气柜内元器件布置原则电气柜内元器件布置是电气工程设计中的重要环节，合理的布置可以确保电气设备的正常运行，并提高设备的安全性和可靠性。

下面将介绍一些电气柜内元器件布置的原则。

1. 分区原则电气柜内的元器件应按照功能和性质进行分区布置。

比如，高压元器件和低压元器件应分开布置，以避免高压设备对低压设备的干扰。

同时，根据设备的作用和工作特点，可以将元器件按照功能进行分区，便于维护和管理。

2. 优先级原则在电气柜内，应根据元器件的重要性和优先级进行布置。

一般情况下，重要的元器件应放置在最显眼和最容易维护的位置，以便于操作和检修。

而次要的元器件可以放置在较为隐蔽的位置，以节省空间。

3. 安全间距原则不同元器件之间应保持一定的安全间距，以防止发生火灾和电击等事故。

比如，高压设备和低压设备之间应保持一定的距离，以避免因绝缘击穿而引发火灾。

同时，对于容易发热的元器件，也要保持足够的通风空间，以防止过热。

4. 线路路径原则电气柜内的线路应按照最短路径和最合理的走向进行布置，以减少线路的长度和损耗。

同时，应根据不同线路的功率和电流大小，合理选择导线的截面积和材质，以确保线路的稳定运行。

5. 标识原则电气柜内的元器件应进行清晰的标识，以方便操作和维护。

比如，可以使用颜色标识元器件的性质和功能，以便工作人员快速识别。

同时，还可以使用符号和编号标识元器件的位置和连接关系，以方便维修和更换。

6. 可维护性原则电气柜内的元器件布置应考虑到设备的维护和检修需求。

比如，重要的元器件应放置在易于操作和维护的位置，方便工作人员进行检修。

同时，还应预留足够的空间，以方便更换元器件和扩展设备。

7. 整洁美观原则电气柜内的元器件布置应整齐美观，以提高工作环境的舒适度和工作效率。

比如，可以使用线槽和线槽盖板来整理线缆，避免杂乱和交叉。

同时，还应注意布置的协调性和色彩搭配，使整个电气柜看起来更加整洁和专业。

电气柜内元器件布置需要考虑到分区、优先级、安全间距、线路路径、标识、可维护性和整洁美观等原则。

电流互感器与电流表
1. 电流互感器有变比。如75:5、150：5、200：5;配电流表 时，电流表最大量程要略大于这个数，不要大的太多。尽量选 择表盘最大读数与互感器初级数一致的。如200:5的互感器配最 大量程200A的电流表。对指针式仪表，要求在正常运行电流 时，指针指在仪表盘的75%左右。 2. 准确度等级分0.2/0.5/1/3。表示0.2误差不超过±0.2%,1表 示变比误差不超过±1%。计费计量用的电流互感器其准确级不 低于0．5级；0.5级和1级可用于工程计量。用于监视各进出线 回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器 。互感器二次负荷S2不大于额定负荷S2n，准确度校验公式：S2 ≤S2n，一般要求电流互感器的二次负荷S2必须在额定二次负荷 S2N的25%~100%范围内，即: 0.25S2n≤S2≤S2n 3. 电流互感器额定电压不小于装设点线路额定电压,即Un≥Ul 。如线路电压380V,互感器额定电压选380V-400V；10KV的选择 10-12KV的。
LKX-M380/4/80 80KA
d、数显多功能仪表 PD7777-8S系列数显多功能仪表
e、无功补偿智能仪表 JKW-3SC
电流表选型数据 99T1-A 5/5A 99T1-A 10/5A 99T1-A 15/5A 99T1-A 20/5A 99T1-A 25/5A 99T1-A 30/5A 99T1-A 35/5A 99T1-A 40/5A 99T1-A 50/5A 99T1-A 60/5A 99T1-A 65/5A 99T1-T1-A 100/5A 99T1-A 120/5A 99T1-A 150/5A 99T1-A 200/5A 99T1-A 250/5A 99T1-A 300/5A 99T1-A 350/5A 99T1-A 400/5A 99T1-A 500/5A 99T1-A 600/5A 99T1-A 700/5A 99T1-A 750/5A 99T1-A 800/5A

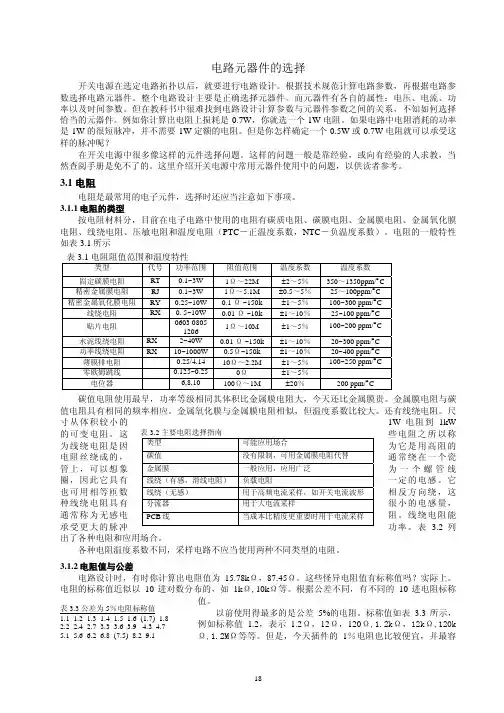

电路元器件的选择开关电源在选定电路拓扑以后，就要进行电路设计。

根据技术规范计算电路参数，再根据电路参数选择电路元器件。

整个电路设计主要是正确选择元器件。

而元器件有各自的属性：电压、电流、功率以及时间参数。

但在教科书中很难找到电路设计计算参数与元器件参数之间的关系，不知如何选择恰当的元器件。

例如你计算出电阻上损耗是 0.7W ，你就选一个 1W 电阻。

如果电路中电阻消耗的功率是 1W 的很短脉冲，并不需要 1W 定额的电阻。

但是你怎样确定一个 0.5W 或 0.7W 电阻就可以承受这样的脉冲呢？在开关电源中很多像这样的元件选择问题。

这样的问题一般是靠经验，或向有经验的人求教，当然查阅手册是免不了的。

这里介绍开关电源中常用元器件使用中的问题，以供读者参考。

3.1 电阻电阻是最常用的电子元件，选择时还应当注意如下事项。

3.1.1电阻的类型按电阻材料分，目前在电子电路中使用的电阻有碳质电阻、碳膜电阻、金属膜电阻、金属氧化膜电阻、线绕电阻、压敏电阻和温度电阻（PTC －正温度系数，NTC －负温度系数）。

电阻的一般特性如表3.1所示 表3.1 电阻阻值范围和温度特性类型代号功率范围阻值范围温度系数温度系数固定碳膜电阻RT 0.1~3W 1Ω～22M ±2～5％ 350～1350ppm/°C 精密金属膜电阻RJ 0.1~3W 1Ω～5.1M ±0.5～5％ 25～100ppm/°C 精密金属氧化膜电阻RY 0.25~10W 0.1 Ω ~150k ±1～5％ 100~300 ppm/°C 线绕电阻RX 0. 5~10W 0.01 Ω ~10k ±1～10％ 25~100 ppm/°C 贴片电阻0603 0805 1206 1Ω～10M ±1～5％ 100~200 ppm/°C 水泥线绕电阻RX 2~40W 0.01 Ω ~150k ±1～10％ 20~300 ppm/°C 功率线绕电阻RX 10~1000W 0.5Ω~150k ±1～10％ 20~400 ppm/°C 薄膜排电阻0.25/4,14 10Ω～2.2M ±1～5％ 100~250 ppm/°C 零欧姆跳线0.125~0.250Ω ±1～5％ 电位器6,8,10 100Ω～1M ±20％ 200 ppm/°C碳值电阻使用最早，功率等级相同其体积比金属膜电阻大，今天还比金属膜贵。

在正常状况下，熔断器相当于一根导线，在发生短路时，电流过大，熔 体因过热而熔化，自动断开电路。在切断电路过程中往往产生猛烈的电弧并 向四周飞溅，为了安全有效地熄灭电弧，一般把熔体安装在壳体内，并实行 有效措施，快速熄灭电弧。
熔断器具有构造简洁、使用便利、体积小、重量轻、价格低廉等特点。
熔断器按构造可分为：开启式、半封闭式和封闭式三种。封闭式熔断器 又分为无填料管式、有填料管式和有填料螺旋式等。另外还有快速熔断器， 主要用于半导体器件的短路或过载爱护。
2023.10
隔离刀开关：
隔离刀开关广泛用于沟通电压380V，直流电压440V、额定电流在1500A 以下的低压 配电装置中，作不频繁地接通和分断交直流电路或作隔离开关用。
一般的刀开关不能带负荷操作，它和断路器协作使用，在断路器切断电路后才能操 作刀开关。刀开关起隔离电压的作用，有明显的绝缘断开点，以保证检修人员的安全。 装有灭弧罩或在动触刀上装有帮助速断触刀〔起灭弧作用〕的开关，可切断不大于额 定电流的负荷。常用隔离开关：
“ｇＧ”为一般用途全范围分断力量的熔断体；
“ｇＭ”为爱护电动机电路全范围分断力量的熔断体；
“ａＭ”为爱护电动机电路的局部范围分断力量的熔断体。
“ｇＧ”类型主要型号有ＲＴ１５、ＲＴ１６、ＲＴ１７、ＲＴ２０、 ＲＴ３０以及ＲＬ６、ＲＬ７等.
技术部-李昆
2023.10
熔断器的选择
主要依据负载的状况和电路短路电流的大小来选择，对于容量较小的照 明线路或电动机的爱护，可选用RC 系列半封闭式熔断器或RM 系列无填料封 闭式熔断器；对于短路电流相当大的电路或有易燃气体的地方，应选用RL 或RT 系列有填料封闭式熔断器；对于晶闸管及硅元件的爱护，应选用RS 型 快速熔断器。

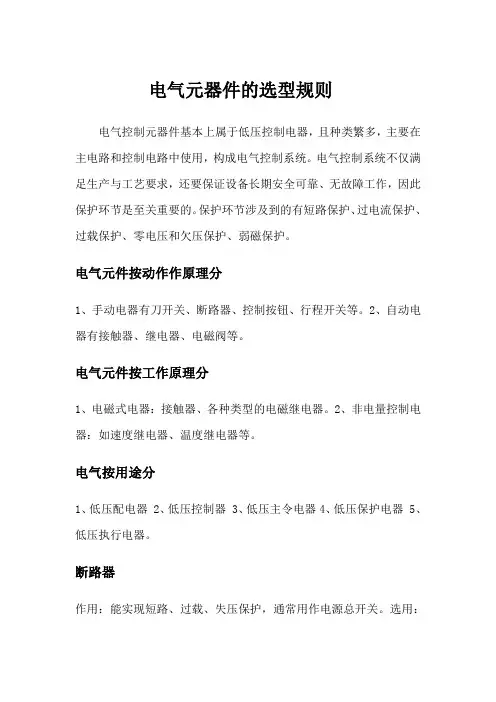

电气元器件的选型规则电气控制元器件基本上属于低压控制电器，且种类繁多，主要在主电路和控制电路中使用，构成电气控制系统。

电气控制系统不仅满足生产与工艺要求，还要保证设备长期安全可靠、无故障工作，因此保护环节是至关重要的。

保护环节涉及到的有短路保护、过电流保护、过载保护、零电压和欠压保护、弱磁保护。

电气元件按动作作原理分1、手动电器有刀开关、断路器、控制按钮、行程开关等。

2、自动电器有接触器、继电器、电磁阀等。

电气元件按工作原理分1、电磁式电器：接触器、各种类型的电磁继电器。

2、非电量控制电器：如速度继电器、温度继电器等。

电气按用途分1、低压配电器2、低压控制器3、低压主令电器4、低压保护电器5、低压执行电器。

断路器作用：能实现短路、过载、失压保护，通常用作电源总开关。

选用：根据电气回路的电源种类、电压等级、电机额定电流/功率进行综合选择。

熔断器作用：用于电路保护。

选用：根据电气回路电源种类、电压等级进行选择。

接触器作用：频繁接通和分断带有负载的主电路或大容量控制电路，实现远距离自动控制。

选用：根据电气回路中负载电流种类进行选择。

热继电器作用：主要作为电机等负载的过载保护。

选用：热继电器的额定电流不小于负载额定电流、启动不频繁，保证热继电器工作过程不产生误动作，对三角形接法负载应用断相保护装置的热继电器，负载工作时长，注意热继电器的允许操作频率。

电气元件有很多，要是一一介绍恐怕够写一本书了。

我们就先了解一下常用的电器元件吧。

一、主令元件、辅助元件电气元件从控制作用可分为主令元件和辅助元件。

主令元件主要有：断路器、熔断器、接触器、热继电器、变压器、互感器、电抗器等；辅助元件主要有：按钮、继电器、指示灯、端子、节点（接触器、热继电器、时间继电器的辅助接点）等。

其中我们最经常用到的、最常见的有八种：断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关、行程开关。

这八种是电气控制回路中最常见到的。

高压低压配电柜的电器元件选型和使用要点一、引言高压低压配电柜是电力系统中必不可少的设备，其作用是将电能转化为所需的电压，并实现对电能的分配和控制。

电器元件是配电柜的核心组成部分，选型和使用合适的电器元件对保证配电柜的安全、可靠运行具有重要意义。

二、高压低压配电柜的电器元件选型要点1. 断路器：选型时应考虑额定电流、额定短路分断能力、操作性能等因素，并根据具体需求选择合适的类型，如磁吹式断路器、真空断路器等。

2. 接触器：需要根据负荷电流和使用环境来选择合适的接触器，确保其正常工作和可靠性。

3. 过载保护装置：配电柜中常常需要安装过载保护装置，选型时应根据负荷电流和额定电流来确定合适的类型，如热过载继电器、电子过载保护器等。

4. 接地开关：为了保证人员和设备的安全，配电柜中必须配置接地开关，选型时要考虑其额定电流和接地功能的可靠性。

5. 电压监测装置：配电柜中应安装电压监测装置，以实时监测电压状态，选型需考虑其测量范围和精度。

三、高压低压配电柜的电器元件使用要点1. 合理布局：在安装电器元件时，应合理布局，保证通风良好，避免过于密集堆放导致温度过高，影响元件寿命。

2. 操作注意：操作配电柜时应遵循操作规程，避免在运行状态下随意开启或操作元件，确保人员和设备的安全。

3. 定期检查：定期对电器元件进行检查和维护，如检查接线是否正常、有无损坏等，确保其正常工作和寿命。

4. 清洁保养：保持电器元件的清洁和干燥状态，防止灰尘和湿气对元件的影响，延长其使用寿命。

5. 定期校准：对电压监测装置等关键元件进行定期校准，确保其测量结果的准确性和可靠性。

四、结论通过正确选型和合理使用高压低压配电柜的电器元件，可以提高配电柜的安全性和可靠性，保证电力系统的正常运行。

在选型时要综合考虑各个因素，并根据实际需求作出合适的选择。

同时，在使用过程中要注意操作规程和定期检查维护，确保电器元件的正常工作和寿命。

只有这样，才能保证高压低压配电柜的有效运行，并为电力系统提供可靠的电能分配和控制。

在现代工业自动化控制系统中，PLC（可编程逻辑控制器）的应用已经越来越广泛。

而作为PLC控制系统的核心部分，控制柜中的电气元器件选型标准显得异常重要。

对于工程师来说，如何选择合适的电气元器件，既能满足系统的性能需求，又能保证系统的可靠性和安全性，是一个极具挑战性的任务。

1. 选型原则在进行PLC控制柜电气元器件选型时，首先要遵循一些基本的原则。

应该根据系统的功能和性能需求来确定元器件的类型和规格，以确保其能够稳定可靠地工作。

还需要考虑元器件的品牌和质量，选择具有良好信誉和质量保证的厂家，以提高系统的整体可靠性。

2. 电源元器件选型在PLC控制柜中，电源元器件的选型尤为重要。

首先要考虑的是电源的额定功率和输入电压范围，以确保其能够满足整个系统的电能需求。

还需要考虑电源的稳定性和功率因素，以及其对系统其他设备的影响。

3. 信号元器件选型在PLC控制系统中，信号元器件的选型也是至关重要的。

输入/输出模块、传感器、执行器等设备的选型需要根据系统的控制信号类型、数量和传输距离来确定，以确保信号的准确传输和可靠控制。

还需要考虑信号的稳定性和抗干扰能力，以及其对系统性能的影响。

4. 保护元器件选型在考虑PLC控制柜中的电气元器件选型时，还要特别注意保护元器件的选择。

过载保护器、短路保护器、漏电保护器等设备的选型需要根据系统的安全性和可靠性需求来确定，以确保系统在故障情况下能够及时切断电路，保护设备和人员的安全。

总结回顾在选择PLC控制柜中的电气元器件时，需要综合考虑系统的功能需求、性能要求、可靠性和安全性等因素，遵循一定的选型原则，选择合适的电源元器件、信号元器件和保护元器件，从而确保整个系统能够稳定可靠地工作。

个人观点作为一名工程师，在进行PLC控制柜电气元器件选型时，我认为需要充分了解系统的工作环境和工作条件，综合考虑各种因素，选择合适的电气元器件，以确保系统的高性能、高可靠性和高安全性。

还需要不断学习和更新选型标准，跟上行业的最新发展和技术变化，为系统的升级和改造提供可靠支持。

电气设计元器件如何选型等主回路器件，主要考虑的参数是电流，过载倍数。

电气控制柜元器件总空开大小的选择：①元器件总空开的额定电压≥线路的额定电压；②元器件总空开额定电流≥各个支路的计算负载电流；③元器件总空开的极限通断能力≥线路中最大的短路电流。

④线路末端单相对地短路电流≥1.25倍总空开瞬时(或短延时)脱扣整定电流。

⑤脱扣器的额定电流≥线路的计算电流。

⑥欠电压脱扣器的额定电压=线路的额定电压。

断路器作为上下级保护时，其动作应有选择性，上下级间应相互配合，并注意如下问题：1）断路器的上下级动作为选择性时，应注意电流脱扣器整定值与时间配合，通常上级断路器的过载长延时和短路短延时的整定电流，宜不小于下级断路器整定值的1.3倍，以保证上下级之间的动作选择性。

一般情况下第一级断路器（如变压器低压侧进线）宜选用过载长延时、短路短延时（0～0.5s延时可调）保护特性，不设短路瞬时脱扣器。

第二级断路器宜选用过载长延时、短路短延时、短路瞬时及接地故障保护等。

母联断路器宜设过载长延时、短路短延时保护。

第一级和第二级短路延时，应有一个级差时间，宜不小于0.2 s。

2）当上一级为选择型断路器，下一级为非选择型断路器时，上级断路器的短路短延时脱扣器整定电流，应不小于下级断路器短路瞬时脱扣器整定电流的1.3倍；上级断路器瞬时脱扣器整定电流，应大于下级断路器出线端单相短路电流的1.2倍。

3）当上下级都为非选择型断路器时，应加大上下级断路器的脱扣器整定电流值的级差。

上级断路器长延时脱扣器整定电流宜不小于下级断路器长延时脱扣器整定电流2倍；上级断路器的瞬时脱扣器整定电流应不小于下级断路器瞬时脱扣器整定电流的1.4倍。

4）当下级断路器出口端短路电流大于上级断路器的瞬时脱扣器整定电流时，下级断路器宜选用限流型断路器，以保证选择性的要求。

5）上下级断路器距离很近时，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器，使之延时动作，以保证有选择配合。

电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

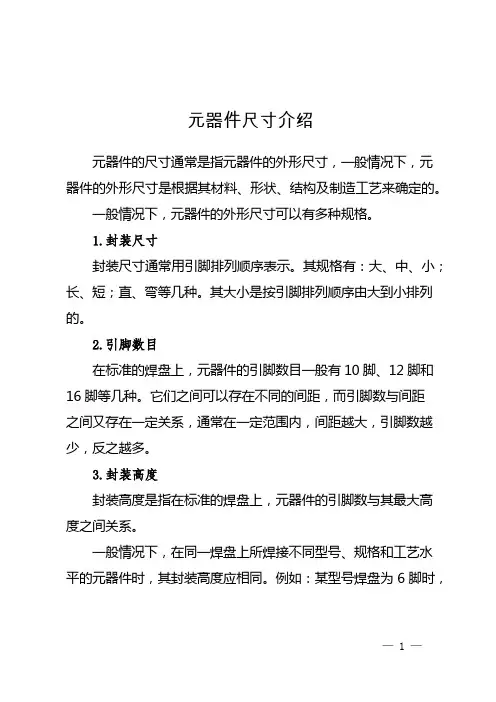

元器件尺寸介绍
元器件的尺寸通常是指元器件的外形尺寸，一般情况下，元器件的外形尺寸是根据其材料、形状、结构及制造工艺来确定的。

一般情况下，元器件的外形尺寸可以有多种规格。

1.封装尺寸
封装尺寸通常用引脚排列顺序表示。

其规格有：大、中、小；长、短；直、弯等几种。

其大小是按引脚排列顺序由大到小排列的。

2.引脚数目
在标准的焊盘上，元器件的引脚数目一般有10脚、12脚和16脚等几种。

它们之间可以存在不同的间距，而引脚数与间距
之间又存在一定关系，通常在一定范围内，间距越大，引脚数越少，反之越多。

3.封装高度
封装高度是指在标准的焊盘上，元器件的引脚数与其最大高度之间关系。

一般情况下，在同一焊盘上所焊接不同型号、规格和工艺水平的元器件时，其封装高度应相同。

例如：某型号焊盘为6脚时，
— 1 —
封装为6X25mm；某型号焊盘为8脚时，封装为8X25mm；某型号焊盘为10脚时，封装为10X25mm等。

— 2 —。

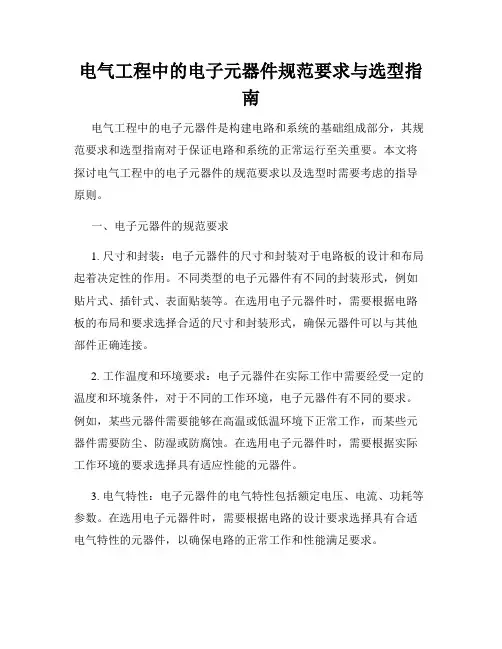

电气工程中的电子元器件规范要求与选型指南电气工程中的电子元器件是构建电路和系统的基础组成部分，其规范要求和选型指南对于保证电路和系统的正常运行至关重要。

本文将探讨电气工程中的电子元器件的规范要求以及选型时需要考虑的指导原则。

一、电子元器件的规范要求1. 尺寸和封装：电子元器件的尺寸和封装对于电路板的设计和布局起着决定性的作用。

不同类型的电子元器件有不同的封装形式，例如贴片式、插针式、表面贴装等。

在选用电子元器件时，需要根据电路板的布局和要求选择合适的尺寸和封装形式，确保元器件可以与其他部件正确连接。

2. 工作温度和环境要求：电子元器件在实际工作中需要经受一定的温度和环境条件，对于不同的工作环境，电子元器件有不同的要求。

例如，某些元器件需要能够在高温或低温环境下正常工作，而某些元器件需要防尘、防湿或防腐蚀。

在选用电子元器件时，需要根据实际工作环境的要求选择具有适应性能的元器件。

3. 电气特性：电子元器件的电气特性包括额定电压、电流、功耗等参数。

在选用电子元器件时，需要根据电路的设计要求选择具有合适电气特性的元器件，以确保电路的正常工作和性能满足要求。

4. 可靠性和寿命：电子元器件的可靠性和寿命是确保电路和系统稳定运行的关键因素。

在选用电子元器件时，需要考虑其使用寿命和可靠性指标，例如平均无故障时间（MTBF）和失效率等。

同时，还需要考虑元器件所处的工作环境对其可靠性的影响，选择具有良好可靠性的元器件。

二、电子元器件的选型指南1. 功能需求：根据电路和系统的功能需求，确定所需的电子元器件类型和规格。

不同的电子元器件具有不同的功能，例如放大器、开关、稳压器等，需要根据具体应用来选型。

2. 性能指标：根据电路和系统的性能指标要求，选择电子元器件。

性能指标包括频率响应、失真、功率等，需要根据具体应用来选型，以保证电路和系统的性能达到预期要求。

3. 可靠性要求：根据电路和系统的可靠性要求，选择具有良好可靠性指标的电子元器件。

一．断路器的选择1．一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2．配电用低压断路器的选择(1)长延时动作电流整定值等于0. 8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3．电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4．照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.一．断路器的选择1．一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流.(3)低压断路器的极限通断能力不小于线路中最大的短路电流.(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流.(6)欠压脱扣器的额定电压等于线路的额定电压.2．配电用低压断路器的选择(1)长延时动作电流整定值等于0. 8~1倍导线允许载流量.(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间.(3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流;K为电动机的启动电流倍数;Idem为最大一台电动机额定电流.(4)短延时的延时时间按被保护对象的热稳定校核.(5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2.(6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值.3．电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流.(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的某一挡.(3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流;绕线转子电动机时为(3~6)倍脱扣器额定电流.4．照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流.(2)瞬时动作整定值等于(6~20)倍线路计算负载电流.三．热继电器的选择选择热继电器作为电动机的过载保护时,应使选择的热继电器的安秒特性位于电动机的过载特性之下,并尽可能地接近,甚至重合,以充分发挥电动机的能力,同时使电动机在短时过载和启动瞬间[(4~7)IN电动机]时不受影响.1．热继电器的类型选择一般场所可选用不带断相保护装置的热继电器,但作为电动机的过载保护时应选用带断相保护装置的热继电器.2．热继电器的额定电流及型号选择根据热继电器的额定电流应大于电动机的额定电流,来确定热继电器的型号.3．热元件的额定电流选择热继电器的热元件额定电流应略大于电动机的额定电流.4．热元件的整定电流选择根据热继电器的型号和热元件额定电流,能知道热元件电流的调节范围.一般将热继电器的整定电流调整到等于电动机的额定电流;对过载能力差的电动机,可将热元件整定值调整到电动机额定电流的0.6~0.8倍;对启动时间较长、拖动冲击性负载或不允许停车的电动机,热元件的整定电流应调整到电动机额定电流的1.1~1.15四．接触器的选择1．选择接触器的类型接触器的类型应根据负载电流的类型和负载的轻重来选择,即是交流负载还是直流负载,是轻负载、一般负载还是重负载.2．主触头的额定电流主触头的额定电流可根据经验公式计算IN主触头≥PN电机/(1~1.4)UN电机如果接触器控制的电动机启动、制动或反转频繁,一般将接触器主触头的额定电流降一级使用.3．主触头的额定电压接触器铭牌上所标电压系指主触头能承受的额定电压,并非吸引线圈的电压,使用时接触器主触头的额定电压应不小于负载的额定电压.4．操作频率的选择操作频率就是指接触器每小时通断的次数.当通断电流较大及通断频率过高时,会引起触头严重过热,甚至熔焊.操作频率若超过规定数值,应选用额定电流大一级的接触器.5．线圈额定电压的选择线圈额定电压不一定等于主触头的额定电压,当线路简单,使用电器少时,可直接选用380V 或220V的电压,如线路复杂,使用电器超过5h,可用24V、48V或110V电压(1964年国际规定为36V、110V、或127V)的线圈.五．中间继电器的选择中间继电器一般根据负载电流的类型、电压等级和触头数量来选择.六．板用刀开关的选择1．结构形式的选择根据它在线路中的作用和它在成套配电装置中的安装位置来确定它的结构形式.仅用来隔离电源时,则只需选用不带灭弧罩的产品;如用来分断负载时,就应选用带灭弧罩的,而且是通过杠杆来操作的产品;如中央手柄式刀开关不能切断负荷电流,其他形式的可切断一定的负荷电流,但必须选带灭弧罩的刀开关.此外,还应根椐是正面操作还是侧面操作,是直接操作还是杠杆传动,是板前接线还是板后接线来选择结构形式.HD11、HS11用于磁力站中,不切断带有负载的电路,仅作隔离电流之用.HD12、HS12用于正面侧方操作前面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD13、HS13用于正面操作后面维修的开关柜中,其中有灭弧装置的刀开关可以切断额定电流以下的负载电路.HD14用于动力配电箱中,其中有灭弧装置的刀开关可以带负载操作.2．额定电流的选择刀开关的额定电流,一般应不小于所关断电路中的各个负载额定电流的总和.若负载是电动机,就必须考虑电路中可能出现的最大短路峰值电流是否在该额定电流等级所对应的电动稳定性峰值电流以下(当发生短路事故时,如果刀开关能通以某一最大短路电流,并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象,则这一短路峰值电流就是刀开关的电动稳定性峰值电流).如有超过,就应当选用额定电流更大一级的刀开关.七．熔断器式刀开关的选择熔断器式刀开关除应按使用的电源电压和负载的额定电流选择外,还必须根据使用场合、操作方式、维修方式等选用,要符合开关的形式特点.如前操作、前检修的熔断器式刀开关,中央均有供检修和更换熔断器的门,主要供BDL型开关板上安装.前操作、后检修的熔断器式刀开关,主要供BSL型开关板上安装.侧操作、前检修的熔断器式刀开关,可供封闭的动力配电箱使用.八．开启式负荷开关的选择1．额定电压的选择.开启式负荷开关(胶盖瓷底刀开关或俗称胶木闸刀开关)用于照明电路时,可选用额定电压为220V或250V的二极开关;用于电动机的直接启动时,可选用额定电压为380V或500V的三极开关.2．额定电流的选择用于照明电路时,开启式负荷开关的额定电流应等于或大于断开电路中各个负载额定电流的总和;若负载是电动机,开关的额定电流应取电动机额定电流的三倍.九．封闭式负荷开关的选择额定电流的选择:封闭式负荷开关(俗称铁壳开关)用于控制一般电热、照明电路时,开关的额定电流应不小于被控制电路中各个负载额定电流的总和.当用来控制电动机时,考虑到电动机的全压启动电流为其额定电流的4~7倍,故开关的额定电流应为电动机额定电流的3倍,或根据下表来选择.封闭式负荷开关可控制的电动机容量开关额定电流(A) 15 20 30 60 100 200可控制的电动机容量(kW) 2 2．8 4．5 10 14 28十．组合开关(俗称转换开关)的选择1．用于照明或电热电炉组合开关的额定电流应不小于被控制电路中各负载电流的总和.2．用于电动机电路组合开关的额定电流一般取电动机额定电流的1.5~2.5倍.十一．熔断器的选择(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 熔断器规格的选择1．熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高,其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.(8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2．熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流.十二．无功补偿电容器的选择补偿后补偿前COSφ1 补偿到COSφ2时,每千瓦负荷所需电容器的千乏数0.80 0.84 0.88 0.90 0.92 0.94 0.96 1.00COSφ1=0.30 2.42 2.52 2.65 2.70 2.76 2.82 2.89 3.18COSφ1=0.40 1.54 1.65 1.76 1.81 1.87 1.93 2.00 2.29COSφ1=0.50 0.98 1.09 1.20 1.25 1.31 1.37 1.44 1.73COSφ1=0.54 0.81 0.92 1.02 1.08 1.14 1.20 1.27 1.56COSφ1=0.60 0.58 0.69 0.80 0.85 0.91 0.97 1.04 1.33COSφ1=0.64 0.45 0.56 0.67 0.72 0.78 0.84 0.91 1.20COSφ1=0.70 0.27 0.38 0.49 0.54 0.60 0.66 0.73 1.02COSφ1=0.74 0.16 0.26 0.37 0.43 0.48 0.55 0.62 0.91COSφ1=0.76 0.11 0.21 0.32 0.37 0.43 0.50 0.56 0.86COSφ1=0.80 ---- 0.10 0.21 0.27 0.33 0.39 0.46 0.75COSφ1=0.86 ---- ---- 0.06 0.11 0.17 0.23 0.30 0.59十三．变频器(NIO1)的选择1．恒转矩和风机水泵类选型区别:(1)恒转矩类:负载具有恒转矩特性,需要电机提供与速度基本无关的转矩——转速特性,即在不同的转速时转矩不变.如起重机、输送带、台车、机床等.(2) 风机、水泵类:负载具有在低速下转矩减低的特性,以风机、泵类为代表的平方减转矩负载,在低速下负载转矩非常小,用变频器运转可达到节能的要求,比调节挡板、阀门可节能40%~50%.但速度提高到工频以上时,所需功率急剧增加,有时超过电机、变频器的容量,所以不要轻易提高频率,此时请选用大容量的变频器.2．选用变频器规格时需注意的问题:一般情下,同规格的电动机匹配相同规格的变频器即可满足需要.但在某些情况下,用户要按实际情况选用变频器,这样才能使您的整个系统更加安全可靠的工作.(1) NIO1系列通用变频器是针对4极电机的电流值和各参数能满足运转进行设计制造的,当电机不是4极时(如8极、10极或多极),就不能仅以电机的功率来选择变频器的容量,必须用电流来校核.(2) 绕线电机与通用笼形电机相比,容易发生谐波电流引起的过电流跳闸,所以应选择比通常容量稍大的变频器.(3) 对于压缩机、振动机等具有转矩波动的负载,以及像油压泵等具有峰值负荷的负载,如果按照电机的额定电流决定变频器的话,有可能发生因峰值电流保护动作等意外现象.因此,应检查工频运行时的电流波形,选用比其最大电流更大额定输出电流的变频器.(4) 对于罗茨鼓风机多用于污水处理场的排气槽,因其输出压力基本一定,转矩特性近似为恒转矩特性.在20%额定速度范围内,转矩特性不可调节.所以在选用变频器时,其额定容量的选择比电机额定功率大20%,速度调节在额定速度20%以上进行.(5) 对于深井水泵中的电机具有特殊构造,与相同规格的通用电动机相比额定电流较大.选用变频器时,要使电动机的额定电流在变频器的额定电流以内(即考虑选用大一级的变频器).(6) 对于转动惯量较大(如离心机),需要较大的加速转矩,并且加速时间长.因此,为了使加速中变频器的过载保护不发生动作,应选择加速时电动机的电流在变频器额定电流以内.(7) 当单台变频器带多台电机同时运行时,必须保证变频器的功率大于多台电机同时运行的总功率.。

电气元器件的选型口诀电气元器件的选型是电路设计的重要一环，也是电子工程师需要经常面对的问题。

如何选择适合的元器件，能够保证电路的正常工作，还能节省成本，对于电子工程师来说是一项必备技能。

下面介绍几个电气元器件选型的口诀。

一、了解用途在开始选型前，先了解电路的使用场景和所需功能，包括输入、输出电压、电流、工作温度、噪声等因素，确定需要选型的元器件参数，以便在选择时可以更加准确地进行比较。

二、比较性价比在选择元器件时，除了具体的性能参数之外，还需要考虑到性价比。

比如，有些品牌的元器件价格很高，但同类性能更便宜的元器件可以达到相同的效果。

因此，在选型时需要进行多方面的比较，选择成本适宜，性能合适的元器件。

三、全面考虑在选型时需要充分考虑元器件的实际性能和适用范围，尽量避免出现选型偏差或者选型过于保守的情况。

同时，也要考虑到元器件的供货情况，尽量选择有现货供应或者长期稳定购买的元器件。

四、文献查询在选型时可以参考厂家的数据手册和产品规格书，从中选择比较合适的元器件。

此外，也可以在相关网站上查询积累的电子设计案例，了解其他工程师的选型经验，为自己的选型提供参考。

五、实践测试在完成初始设想后，可以进行实际测试和调试。

通过模拟和实际电路的测试和比较，可以评估所选元器件的真实性能以及选型的准确性，及时更正与优化。

总之，电气元器件的选型是一项重要的工作，需要谨慎和全面考虑。

从多方面综合考虑，确定选型标准和程序，才能选到更适用的元器件。

同时，也要及时关注元器件市场的变化和发展，更新最新的技术和趋势，提高自己的选型能力和水平。

如何选择适合的电子元件的尺寸在电子元件的选择过程中，尺寸是一个至关重要的因素。

合适的尺寸能够确保元件与电路板的匹配良好，提供稳定和可靠的性能。

本文将介绍如何选择适合的电子元件尺寸，以确保电路的正常运行。

1. 确定电路板的尺寸在选择电子元件尺寸之前，首先要确定电路板的尺寸。

通常，电路板尺寸是由项目的需求和约束条件决定的。

了解电路板的尺寸可以帮助确定可以容纳的最大元件尺寸。

2. 考虑元件的功耗元件的功耗也是选择合适尺寸的重要考虑因素之一。

功耗高的元件通常需要更大的尺寸来散热，以确保元件不会过热而影响其性能和寿命。

因此，对于高功耗元件，应该选择更大的尺寸。

3. 考虑元件的操作频率操作频率是另一个需要考虑的因素。

对于高频电路，快速电子元件的选择非常重要。

这些元件通常较小，可以减少电路中不必要的电容和电感。

因此，在选择高频电子元件时，应优先考虑较小的尺寸。

4. 考虑元件的承受压力承受压力是选择适当尺寸的关键因素。

在特定应用环境中，元件可能会受到机械挤压、冲击或其他外力的影响。

在这种情况下，应选择具有足够强度和耐用性的尺寸较大的元件，以确保它们不会受到损坏。

5. 考虑元件之间的布局在设计电路板时，元件之间的布局也需要考虑。

尺寸合适的元件可以更方便地布局在电路板上，并确保电路板上的连接和布线简洁有序。

因此，在选择元件尺寸时要考虑元件之间的空间需求。

6. 考虑元件的价格尺寸较大的元件通常比较小的元件更昂贵。

因此，在选择合适尺寸时，还需要考虑元件的价格和项目的预算限制。

如果预算紧张，可以根据项目需求权衡尺寸和价格之间的平衡。

总结：选择适合的电子元件尺寸是设计电路的关键之一。

通过了解电路板尺寸、功耗、操作频率、承受压力、布局和价格等因素，可以制定出合理的选择策略。

根据具体项目需求，理性平衡尺寸和性能，并确保元件与电路板的匹配良好。

PLC控制柜，⾥⾯包括那些元器件，你都认识吗，怎么选型？PLC控制柜，从功能上来说，属于⼀台设备的⼤脑，通过线缆连接，可以同时控制多台不同的设备，读取各种传感器的状态，那么除了PLC本⾝，做为⼀台PLC控制柜，还包括那些器件在⾥⾯呢，今天我们就来分析⼀下：⼀、空⽓开关空⽓开关也叫空⽓断路器、简称空开，是控制柜必不可少的元件，通常从外部引⼊柜内的电源，都要经过空开，才能到达内部，空开的功能除了通断电源，更多的做为短路保护和过载保护。

当检测到内部电源短路或者过载后，可以瞬间切断电源，防⽌更严重的事故发⽣。

⼀般来说，漏电保护器和空开性质差不多，也是起到短路、过载保护等功能，但是⼯业上却很少⽤，主要原因在于漏电保护过于灵敏，稍有⼀点电流不平衡，就会切断主电源，这在⼯业控制上是不适⽤的，更多的是把漏保⽤于家⽤，保护⼈⾝防⽌触电。

⼆、开关电源开关电源可以把交流220V的电源转化成直接24V电源，也就是俗称的弱电，⽤于控制电磁阀、交流接触器、中间继电器，或者给PLC、触摸屏供电。

开关电源在电器柜中也不必不可少的，通常我们在⼯业上使⽤的直流电源都是DC24V的。

三、中间继电器中间继电器的作⽤从名称就可以看出，做为中介来使⽤，通常PLC输出的电流都⽐较⼩，如果直接⽤来控制⼤电流的外部设备，可能会烧毁PLC的输出点，为了保护PLC，我们在电路中间加了个中介，⽤弱电控制强电，或者⽤⼩电流控制⼤电流，或者实现远程控制。

中间继电器的输⼊⼀般为DC24V，⽽触点分为⼆组或者四组，每组都是⼀对常开点、⼀对常闭点，根据需要进⾏选择。

⼀般在中间继电器都是电磁式的，通过机械结构进⾏感应动作。

还有⼀类叫固态继电器的，⽆物理触点，可以实现⽆接触接通、切断，可以⽤于频率较⾼的控制应⽤。

热继电器的温度控制中应⽤最多。

四、交流接触器交流接触器的作⽤和中间继电器类似，也是⽤于⼩电流控制⼤电流，⼀路寻电控制多路强电，通常⽤于三相或者单相电机的控制电路中。

有关电气元件的选型口诀
电气元件的选型和计算
一、已知三相电动机电容求其额定电流常用380电机一个千瓦两安培
二、铜芯电缆导线安全载流量计算：
10下五，100上二，16、25四，35、50三，70、95两倍半。

穿管、温度八、九折，裸线加一半。

铜线升级算。

口诀中的阿拉伯数字与倍数的排列关系如下：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍
三、断路器由于是进行断路保护因此可以选择大于电机额定电流，通常为电机额定电流1.2倍，保守为1.6倍，热继电器通常选择了0.95~1.05倍电机额定电流，个人倾向于1倍。
