GMZ渣浆泵型号意义及概述

EHM、HER、EGM、EMM、ELM、ELR系列渣浆泵产品特点1.该系列渣浆泵为悬臂离心式渣浆泵，适用于输送磨蚀性或腐蚀性渣浆，被广泛应用于冶金、矿山、石油、化工、煤炭、电力、交通、河流疏浚、建材及市政工程等部门。

2.EHM、EGM型泵，亦可称为重型渣浆泵。

由于该型泵具有较厚的承磨件并配重型托架，故适于输送强磨蚀、高浓度渣浆或低浓度高扬程渣浆，在泵的最大允许工作压力范围内，可以多级串联使用。

其中EGM型泵适用于输送低浓度高扬程渣浆或高浓度低磨蚀的高扬程渣浆。

以上几种型式的泵亦可用于低腐蚀性渣浆。

3.EMM型为中型渣浆，适用于输送细颗粒、中浓度的渣浆或低腐蚀性渣浆。

4.ELM型泵，亦称为轻型渣浆泵。

与重型渣浆泵相比，该型泵转速高，体积小，重量轻，适用于输送细颗粒，低浓度的渣浆或腐蚀性渣浆。

输送浆体的重量浓度一般不超过30%，亦可用于输送高浓度低磨蚀性渣浆。

5.HER、ELR型渣浆泵过流部件为橡胶材料。

适用于输送细颗粒及腐蚀性渣浆。

其泵体、泵盖及传动部件等与EHM、ELM型泵通用。

型号意义：为耐磨合金材质，R为橡胶材质过流部件H=重型、G=高扬程、M=中型、L=轻型）公司代码EHM、EGM、ELM、EMM型泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。

泵体、泵盖根据工作压力采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓边接。

泵体有止口与托架用螺栓边接。

泵的吐出口可按八个角度旋转安装。

叶轮前后盖板带有背叶片以减少泄漏及提高泵的使用寿命。

HER、ELR、EMR型泵亦可为双泵壳结构，泵体、泵盖带有可更换的耐腐蚀橡胶内衬（包括叶轮、前护套、后护套等）。

泵体、泵盖与H、L、M型泵的泵体、泵盖通用，其传动部分及安装形式与EHM、ELM、EMM 型泵相同。

各型泵进口均为水平方向，从传动方向看泵为顺时针方向旋转。

泵的轴封型式主要有填料密封和副叶轮密封，副叶轮密封利用叶轮与串联的副叶轮产生的压力密封，一般有压入式给矿的情况下使用，但给矿压力值不大于泵出口压力值10%。

泥浆泵GMZ-100-27-140说明书
一、概述
水力挖塘机组其工作原理是模拟白然界水流冲刷原理，利用水力的作用进行挖土、输土、填士。

即:水流经清水泵产生压力，通过输水管、水枪，喷出高压水柱来气割、粉碎土壤，使之形成泥浆，再山立式泥浆泵吸送到堆土场。

机组结构简单，使用方便，可同时完成挖、装、运、卸、填、夯实等多道工序，因而具有工效高、成本底、工程质量好，施工不收天气影响等特点。

机组现已广泛应用于鱼池、河道的开挖，清淤、水利上程、农田基本建设，并进一步推广应用道交港航工程，江河、湖、海滩涂围垦工程:防洪工程、电力系统粉煤灰构筑灰坝和煤灰倒运工程:矿山、冶金、化工等企业的废渣，废液的输送处理等。

本机组中的各主要单机皆可单独使用，泥浆泵可用于排灌水，吸送粪便、浆饲料和其它浓稠液、污浊液等;清水泵用搞旱、抽水、人工降雨;配电柜也可用于其它电源的控制。

二、机组组成
1、水力挖塘机组主要有以下系统组成.
立式泥浆泵输泥系统主要包括立式泥浆泵、浮体、输泥硬管、涂塑软管和橡胶软管等。

橡胶软管用丁泥浆泵出口，硬管用丁过路处。

清水泵冲系统:主要包括卧式清水泵、输水管、冲土水枪等。

2水力挖塘机组的性能技术参数
三、式泥浆泵结构及性能参数
1、结构组成
固定部分:主要有电机座、支架筒、泵座、泵壳等组成，是泵的骨架和支撑。

转动部分:主要有主轴、轴承、叶轮等组成。

转动部分通过联轴器不慌不忙电机直接联接。

轴承采用钙基黄汕润滑。

泵的密封:由于泥浆泵的工况介质是泥浆、污浊液，工祝条件差，下轴承密封比较市要，其结构由骨架油封组成，密封性能好，维修方便。

泥浆泵型号意义及用途泥浆泵是一种用于输送或排放污泥、泥浆或其他浓稠液体的设备。

泥浆泵的型号有很多，主要根据其结构、工作方式和适用场合的不同进行分类。

以下是泥浆泵型号的意义及用途介绍：1.卧式单级离心泵（AH泵）：这种泵适用于输送含有固体颗粒的矿山、冶金、煤炭、电力、建材等行业中的泥浆。

其特点是结构简单，维修方便，泵体呈卧式布置，能够输送高浓度的泥浆。

2.立式悬浮泵（SP泵）：该泵适用于输送高浓度泥浆和浆料，广泛应用于矿山、冶金、煤炭等行业。

其特点是结构紧凑，占地面积小，噪音低，使用寿命长。

3.陶瓷浆泵（SH泵）：陶瓷浆泵适用于输送带有高浓度磨损颗粒的泥浆，如煤浆、矿浆等。

其特点是耐磨性能好，具有较长的使用寿命。

广泛应用于电力、冶金、煤炭等行业中。

4.桥式双吸泵（S宣州系列）：该泵适用于输送大流量、低压头的泥浆，工作效率高。

主要用于输送含有大颗粒的泥浆。

5.不锈钢泿浆泵：这种泵的泵体、叶轮和泵套等接触泥浆介质的部件均采用不锈钢制造，适用于输送耐腐蚀泥浆和其他具有特殊要求的介质。

6.柱塞泵：柱塞泵是一种可调式容积泵，在泥浆泵中广泛应用于石油钻机。

它可以实现变量关注的输送，适用于高压、大流量的泥浆输送。

7.潜水泥浆泵：潜水泥浆泵适用于在泥浆中的抽管、起动、排浆和抽沉。

其主要用途包括疏浚、挖掘、填土等工程。

8.柴油机驱动泥浆泵：柴油机驱动泥浆泵适用于战地、野外、采矿、勘探、疏浚等无电源供应地区的泥浆输送。

它可以使用柴油机驱动，具有便携、灵活使用的特点。

以上是一些常见的泥浆泵型号及其用途介绍。

不同的泥浆泵适用于不同的场合和介质条件，选择适合的泵型可以提高工作效率，减少维修成本，延长设备使用寿命。

渣浆泵培训[1]
轴封类型
•
为了保证渣浆泵正常运转和高效率工作，转子与泵壳
之间必须设密封装置。密封的目的是在吸水端防止空气漏
入造成真空破坏中断吸水；在高压端是防止高压水漏出。
常用的轴封有副叶轮密封（副叶轮+填料组合密封）、填
料密封以及机械密封三种形式。
•
副叶轮+填料组合密封由填料箱、副叶轮、水封环、
6、经常检查填料处轴封水的压力及流量是否合适， 对于单级泵要求压力为泵出口压力的1/2。检查水 量大小的方法，一般是检测填料箱温度，温度高 时说明供水量不足。 对于采用润滑脂润滑填料的泵，每天应定期加 油一至二次，确保填料处于良好的润滑状态。
7、定期检测轴封水泄漏量，当泄漏量加大时，应调 整压紧填料压盖的螺栓，需要换填料时要及时进 行。
试
－添加润滑油
－添加填料
要
－调整泵的间隙
－检查轴封水和冷却水
点
－脱开电机传动连接后，调试电机的转向，不得联机
试转，确认转向正确后，安装调整好传动装置
－按泵的转向手动盘车，确认转动灵活可靠后，上好 防护罩
渣浆泵培训[1]
• 试车
泵机组在安装调整好之后，即可进行试运行，应首先使用清 水进行试运行，运行正常后再输送渣浆，试车步骤如下：
发现问题及时处理。 4、严禁泵在抽空状态下运行，因泵在抽空状态下运
行不但震动剧烈，而且还会严重影响泵寿命，一 定要特别注意。 5、泵内严禁进入金属物体和超过泵允许通过的大块 固体，且严禁进入胶皮、棉丝、塑料布之类柔性 物质，以免破坏过流部件及堵塞叶轮流道，使泵 不能正常工作。
渣浆泵培训[1]
ZJ系列渣浆泵的维护保养
承受静载荷。 12、若停机时间较长，再次启动前应使用反冲水冲

VL 1.04D ( S 1)
0.3
0.75
d 50 60 ln( ) ln( ) 16 CV
0.13
式中： D——管径（m） CV——体积浓度（%）， d50——中值粒径（μm）
管路水头损失及管路特性曲线



等径管路水头损失（沿程水头损失）HfL 清水等径管路水头损失（沿程水头损失）可由 公式（3-1）（达西公式）计算 （m） （3 — 1） 式中 L–管路的当量长度（m） D–管路直径（m） V–平均流速（m/s） f–摩擦损失系数或者沿程阻力系数
典型浆体管路水头损失

所谓典型浆体是指粒径d50在100μm至300μm之 间，重量浓度CW≤40％、体积浓度CV≤20％的 浆体。此类浆体的管路水头损失有如下特点： 在同样的管路条件下，当浆体的流速为其临界 沉降流速的0.7倍（V=0.7VL）时浆体的水头损 失与清水以浆体的临界沉降流速流动（V= VL ）时的水头损失相同；当浆体的流速为其临界 沉降流速的1.3倍（V=1.3VL）时，浆体的水头 损失与清水以同样流速流动时的水头损失相同 。
泵无汽蚀运行的条件



泵不发生汽蚀的条件是有效汽蚀裕量大于泵的必需 汽蚀裕量，一般为了安全起见应加0.3m的汽蚀安 全裕量，如公式（5-1）所示， NPSHa≥NPSHr+0.3 (5 — 1) 式中 NPSHa——有效汽蚀裕量（m） NPSHr——必需汽蚀裕量（m） 有效汽蚀裕量是指泵入口处单位重量液体所具有的 高出汽化压力能头的那部分能量，由吸入管路系统 的参数和管路中的流量所决定。 必需汽蚀裕量由试验确定；它取决于泵的结构和参 数。
弯管水头损失HB
当弯管的当量长度无法由图3-2查得时， 可按公式（3-3）计算水头损失。 （m） （3 — 3） 式中 ξB——90°弯管的损失系数

第2页/共10页
立式渣浆泵概述
立式渣浆泵是指泵轴位置与水平面的关系 分为卧式渣浆泵和立式渣浆泵。泵轴位置 与水平面平行时称为卧式渣浆泵；泵轴位 置与水平面垂直时叫做立式渣浆泵。因为 一般立式渣浆泵用在浆池坑来抽渣浆，泵 头部分要放在液面以下，所以又称液下渣
第3页/共10页
浆泵，但并不是所有的整体全部潜入水中，
立式渣浆泵泵结构过流部件：该系列泵为立
式渣浆泵，浸入液下工作。该型泵泵体为 耐磨金属，叶轮选用耐磨金属或橡胶、聚 胺脂等材料制造。EVR型泵浸入液下的零 部件均衬有橡胶，第适4页/用共10页于输送腐蚀性渣浆。
立式渣浆泵结构特点
立式渣浆泵整体性能：采用多种速度和多 种变型方式，使得泵在最佳工况下运行， 使用寿命长，运行效益高，能满足多类恶 劣的输送条件。
zmxx003山东中煤工矿集团物资有限公司2012年9月立式渣浆泵结构特点立式渣浆泵应用立式渣浆泵的安装立式渣浆泵概述立式渣浆泵概述立式渣浆泵是指泵轴位置与水平面的关系分为卧式渣浆泵和立式渣浆泵
立式渣浆泵立式渣浆泵概述
会计学
1
立式渣浆泵
第1页/共10页
立 式 渣 浆 泵 概述 立 式 渣 浆 泵 结构特 点 立 式 渣 浆 泵 的安装 立 式 渣 浆 泵 应用
立式渣浆泵的安装
安装前的装备工作： a、检查水泵和电机有无损坏 b、准备工具及起重设备 c、按图检查基础。 将泵的支承座安装在容器上，用螺栓拧紧
（如系水泥井罐需第预7页/共先10页设置地脚螺栓）。
立式渣浆泵应用
立式渣浆泵主要适用于输送腐蚀性、粗颗 粒、高浓度渣浆。广泛地应用于冶金、矿 山、煤炭、电力、建材、环保等部门。
邱魏魏：18660761501
第8页/共10页

目前常用的机封型式：
单端面外冲洗型
单端面内冲洗型
双端面内冲洗型
机械密封运行注意事项 对于外冲洗机封的冷却水的压力不宜过大，一般情况不
高于0.05MPa，流量0.3L/S左右，通常能自然流动即可。 对于内冲洗机封的冷却水的压力应比密封腔内的工作压
力高0.1MPa以上。流量0.5L/S左右。冲洗水进入泵腔。 每次待冲洗水或冷却水开启五分钟后，再启动设备。 每次停止设备五分钟后，再停冲洗水或冷却水。 机械密封不允许在无冲洗水或冷却水状态下运行，或干
如果所需的扬程过高，选型时采用变频调速或皮带传动为宜。
多种传动形式
直联传动（DC）
平行皮带传动(CR或CL)
尾架式传动(ZV)
背托式传动(CV)
使用注意事项
1.泵的调整 （1）叶轮与前护板间隙的检查与调整，一般为
0.75-1mm之间。 （2）电机转向的调整
电机的转向应确保泵的转向与规定方向一致，不 得反向旋转，否则造成叶轮脱扣或损坏其他部件。
• 填料密封
渣浆泵的轴封型式
• 机械密封
填料密封
渣浆泵的填料密封通常采用： • 石棉纤维浸云母 • 石棉纤维浸四氟乙烯 • 苎麻 或根据用户要求。 注：采用填料密封必须要加高压轴封水。
机械密封
通常采用集装式机封结构，无泄漏， 密封效果好，安装与更换较方便。 不同结构形式适应不同的工况条件。 摩擦副材料采用高硬度硬质合金或碳 化硅。 机械密封设计符合介质流动状态，具 有较高的抗磨性和使用寿命。
电机的转向调整时，应在于泵完全脱开的状态下 进行（即不上联轴器柱销或皮带），在确认电机 转向符合要求时方能与泵连接，绝不允许盲目启 动电机。
常见故障及排除方法
序号
故障形式

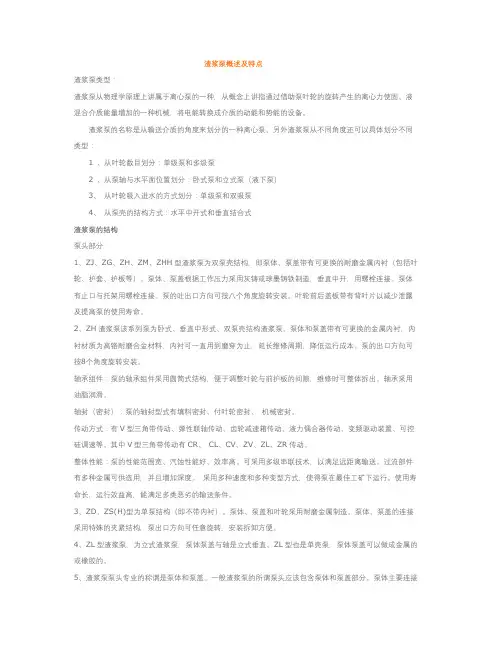

渣浆泵概述及特点渣浆泵类型：渣浆泵从物理学原理上讲属于离心泵的一种，从概念上讲指通过借助泵叶轮的旋转产生的离心力使固、液混合介质能量增加的一种机械，将电能转换成介质的动能和势能的设备。

渣浆泵的名称是从输送介质的角度来划分的一种离心泵。

另外渣浆泵从不同角度还可以具体划分不同类型：1 、从叶轮数目划分：单级泵和多级泵2 、从泵轴与水平面位置划分：卧式泵和立式泵（液下泵）3、从叶轮吸入进水的方式划分：单级泵和双吸泵4、从泵壳的结构方式：水平中开式和垂直结合式渣浆泵的结构泵头部分1、ZJ、ZG、ZH、ZM、ZHH型渣浆泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。

泵体、泵盖根据工作压力采用灰铸或球墨铸铁制造，垂直中开，用螺栓连接。

泵体有止口与托架用螺栓连接。

泵的吐出口方向可按八个角度旋转安装。

叶轮前后盖板带有背叶片以减少泄露及提高泵的使用寿命。

2、ZH渣浆泵该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。

泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。

泵的出口方向可按8个角度旋转安装。

轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。

轴承采用油脂润滑。

轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、机械密封。

传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。

其中V型三角带传动有CR、CL、CV、ZV、ZL、ZR传动。

整体性能：泵的性能范围宽、汽蚀性能好、效率高。

可采用多级串联技术，以满足远距离输送。

过流部件有多种金属可供选用，并且增加深度。

采用多种速度和多种变型方式，使得泵在最佳工矿下运行。

使用寿命长，运行效益高，能满足多类恶劣的输送条件。

3、ZD、ZS(H)型为单泵结构（即不带内衬）。

泵体、泵盖和叶轮采用耐磨金属制造。

泵体、泵盖的连接采用特殊的夹紧结构，泵出口方向可任意旋转，安装拆卸方便。

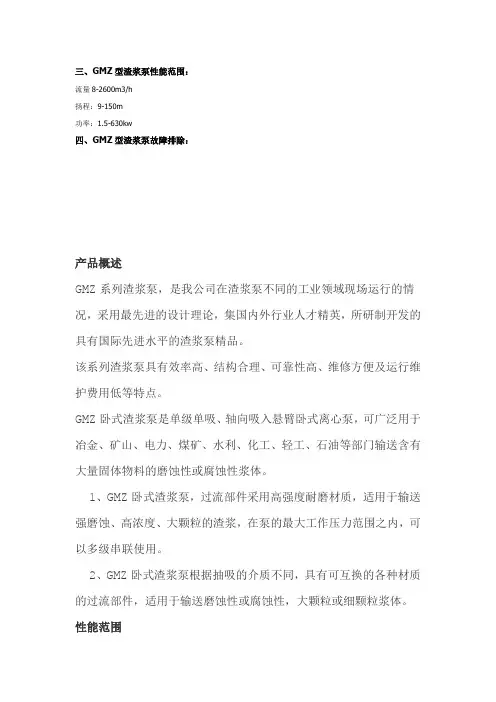

三、GMZ型渣浆泵性能范围：流量8-2600m3/h扬程：9-150m功率：1.5-630kw四、GMZ型渣浆泵故障排除：产品概述GMZ系列渣浆泵，是我公司在渣浆泵不同的工业领域现场运行的情况，采用最先进的设计理论，集国内外行业人才精英，所研制开发的具有国际先进水平的渣浆泵精品。

该系列渣浆泵具有效率高、结构合理、可靠性高、维修方便及运行维护费用低等特点。

GMZ卧式渣浆泵是单级单吸、轴向吸入悬臂卧式离心泵，可广泛用于冶金、矿山、电力、煤矿、水利、化工、轻工、石油等部门输送含有大量固体物料的磨蚀性或腐蚀性浆体。

1、GMZ卧式渣浆泵，过流部件采用高强度耐磨材质，适用于输送强磨蚀、高浓度、大颗粒的渣浆，在泵的最大工作压力范围之内，可以多级串联使用。

2、GMZ卧式渣浆泵根据抽吸的介质不同，具有可互换的各种材质的过流部件，适用于输送磨蚀性或腐蚀性，大颗粒或细颗粒浆体。

性能范围排出口直径DN=40-350mm流量：Q=9-2300m3/h单级扬程：H=9-140m主要用途电力：电厂除灰、冲灰，各种灰渣、灰浆的输送等。

矿山：黑色、有色矿浆入料泵及各种精矿、尾矿浆的输送等。

冶金：铝厂各种料浆含高温料浆，~106℃的输送，钢厂各种渣浆的输送等。

煤炭：煤炭开采、洗选各种粗、细煤浆（中煤、精煤等）的输送等。

建材：各种含泥沙浆的输送等。

化工：化工（如磷肥、钾肥等）各种磨蚀性腐蚀性料浆的输送等。

环保：烟气脱硫（FGD）磨蚀性腐蚀性料浆的输送等。

水利：湖泊、河道疏浚，泥沙、砂砾的抽吸排送等。

材质说明过流部件材质是根据不同的工业领域料浆的不同特性，选用适宜的耐磨蚀和耐腐蚀材料，材料常用如下：Cr26,Cr27,Cr28 ,Cr30,Cr30A,Cr15MO3,CD4MCu.结构特点泵体采用双层泵壳（内外双层金属结构）,双壳泵外壳结构为垂直中开式，出水口位置可按45间隔，旋转8个不同位置安装使用。

叶轮与后护板间设有迷宫式间隙密封，极大地降低了浆体向填料箱泄露量，有力地保证了密封的可靠性。

GMZ卧式渣浆泵概述GMZ卧式渣浆泵又称GMZ系列泥浆泵，是针对于矿山、冶金、煤炭、电力、建筑和环保等企业所需，为了充分输送各种特别要求的泥浆、矿浆、灰浆等物料而设计的。

GMZ卧式渣浆泵广泛应用于长输输送领域，其特点是输送本领大、磨损程度低、运行稳定、维护便利等，是重型机械设备中的一种。

结构GMZ卧式渣浆泵紧要由泵体、后盖、叶轮、前盖、叶轮盘、轴套、轴和端盖等构成。

泵体为整体铸造，叶轮为整体铸造或可分别式不平衡叶轮，前盖为整体铸造或可分别式前盖，后盖亦为整体铸造或可拆卸后盖，具备了泵的耐磨性和防止泄漏性的要求，同时也好换件及维护和修理。

工作原理GMZ卧式渣浆泵在工作状态下，泵体将泥浆吸入，在泵内部的叶轮作用下产生离心力，形成高速旋转，将泥浆从叶轮表面的出水口排出，完成泥浆的输送。

技术参数GMZ卧式渣浆泵具有多种型号和规格，其技术参数如下表所示：型号流量（m^3/h）扬程（m）转速（r/min）输送介质GMZ50—27 20—45 21—28 1470 泥浆GMZ80—46 30—65 23—42 1460 泥浆GMZ100—66 70—155 28—52 1460 石英砂、泥浆GMZ150—95 110—240 36—75 980 石英砂、泥浆GMZ200—125 200—470 49—78 980 石英砂、泥浆应用领域GMZ卧式渣浆泵适用于输送浓度为20%—60%的泥浆和矿浆，含固量最大为45%的颗粒，输送介质包括水泥、石英砂、泥浆等。

紧要应用领域包括：•矿山：泥浆输送、矿浆输送、尾矿处理、地质勘探等。

•冶金：烧结、球团制造、高炉送风、转炉喷吹、铸造造粒、四大处等。

•煤炭：水力选煤、废矸回填、煤泥输送、压滤等。

•电力：烟气脱硫、废水处理、给水加药、灰渣处理等。

•建筑：隧道、桥梁、地基加固、隔离带、堤防、海堤等。

•环保：废水处理、污泥处理、垃圾填埋等。

维护保养为了保证GMZ卧式渣浆泵的正常运转，需要对其进行定期的维护保养。

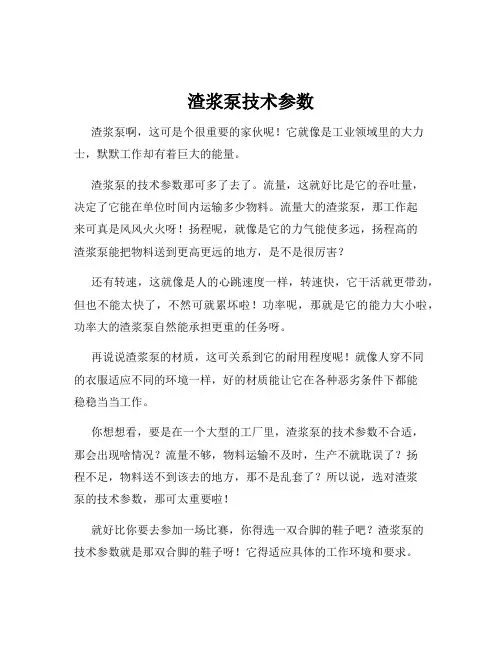

渣浆泵技术参数渣浆泵啊，这可是个很重要的家伙呢！它就像是工业领域里的大力士，默默工作却有着巨大的能量。

渣浆泵的技术参数那可多了去了。

流量，这就好比是它的吞吐量，决定了它能在单位时间内运输多少物料。

流量大的渣浆泵，那工作起来可真是风风火火呀！扬程呢，就像是它的力气能使多远，扬程高的渣浆泵能把物料送到更高更远的地方，是不是很厉害？还有转速，这就像是人的心跳速度一样，转速快，它干活就更带劲，但也不能太快了，不然可就累坏啦！功率呢，那就是它的能力大小啦，功率大的渣浆泵自然能承担更重的任务呀。

再说说渣浆泵的材质，这可关系到它的耐用程度呢！就像人穿不同的衣服适应不同的环境一样，好的材质能让它在各种恶劣条件下都能稳稳当当工作。

你想想看，要是在一个大型的工厂里，渣浆泵的技术参数不合适，那会出现啥情况？流量不够，物料运输不及时，生产不就耽误了？扬程不足，物料送不到该去的地方，那不是乱套了？所以说，选对渣浆泵的技术参数，那可太重要啦！就好比你要去参加一场比赛，你得选一双合脚的鞋子吧？渣浆泵的技术参数就是那双合脚的鞋子呀！它得适应具体的工作环境和要求。

如果在腐蚀性强的环境里，那得选耐腐蚀性强的材质呀；要是需要输送的距离远，那扬程可得高高的。

而且，不同的行业对渣浆泵的技术参数要求也不一样呢！在矿业，可能需要它能输送大量的矿石；在污水处理，又得能处理那些脏兮兮的污水。

这就要求我们得根据实际情况，仔细挑选合适的渣浆泵技术参数呀。

渣浆泵虽然看起来不起眼，但它真的是工业生产中不可或缺的一部分呢！它默默地工作，为我们的生活和生产提供着保障。

所以，我们可得好好了解它的技术参数，让它发挥出最大的作用呀！不然，那不是浪费了这么个好帮手嘛！你说是不是呢？总之，渣浆泵技术参数的重要性可千万不能小瞧啊！。

B.氧化铝行业：山东、山西、郑州、贵阳。 C.有色金属行业 5.市场需求量： 整泵年需求量：30-50亿元。配件年需求量：50-80亿元。 6.其他： 氧化铝厂用渣浆泵必须用机械密封，因为氧化铝属碱性，腐 蚀性较强，但对泵件磨损不太大，一般过流部件使用3个月 左右。
十六.使用注意事项
1.泵的调整
⑤当估计浆液充满至1/i管路时，启动第二级泵并逐渐打开出 口阀至2/i； ⑥当估计浆体充满至2/i管路时开启第三级泵并逐渐打开出口 阀门至3/i； ⑦其余依次类推，直到浆液充满整个管路运转正常为止。
（3）泵启动时应注意的事项：
• ①由于填料压的太紧，当泵启动后，填料处发热冒烟气， 应将填料压盖螺母松动，使轴封水泄露，然后慢慢拧紧， 直到滴渗为止。 • ②装有注水型机械密封的泵，如果没有轴封水，动静环干 摩擦，会瞬间烧毁机械密封，启动前应确保轴封水供应正 常。 • ③正常运转后，应观察以下几项内容： • 供给机械密封的轴封水是否正常，机械密封温升≤35℃， 最高温度≤75℃。 • 泵的流量扬程（出、入口压力）是否稳定并符合工艺要求； • 电流是否稳定；机组是否有异常声响，噪音振动是否过大， 填料密封以点滴未成线为宜。
（1）叶轮与前护板间隙的检查与调整，一般为 0.75-1mm之间。 （2）电机转向的调整 电机的转向应确保泵的转向与规定方向一致，不 得反向旋转，否则造成叶轮脱扣或损坏其他部件。 电机的转向调整时，应在于泵完全脱开的状态下 进行（即不上联轴器柱销或皮带），在确认电机 转向符合要求时方能与泵连接，绝不允许盲目启 动电机。
十二.渣浆泵浓度
渣浆泵允许输送的最大浆体重量浓度Cw为： 灰（渣）浆和煤浆45%；矿浆和重介60%。
十三.基本参数
1.流量Q 2.扬程H 3.转速n 4.轴功率P 5.效率η 6.必须汽蚀余量NPSHr 流量：（分为两种）第一：体积流量：泵在单位时 间内抽送液体体积量。单位m³ /h（立方/小时） 第二：质量流量：泵在单位时间内抽送液体的质量。 单位：t/h（吨/小时） 扬程：单位重量液体流过泵后能量增加值。泵出口 单位重量液体的机械能减去泵入口处单位重量液体 的机械能。

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。

今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

渣浆泵简介渣浆泵由泵头、轴封、传动等部分构成，现叙述如下：1、泵头部分ZJ系列渣浆泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬。

泵体、泵盖根据工作压力采用灰铸铁或墨铸铁铸造。

渣浆泵系列泵均为垂直中开式，泵体有止口与托架用螺栓联接。

泵的吐出口方向可按45度间隔八个角度旋转安装。

叶轮前后盖板设有背叶片以减少泄漏及提高泵的使用寿命。

渣浆泵系列泵进口为水平方向，从传动方向看泵为顺时针方向旋转。

起动及使用时严禁电机反方向旋转，否则，将叶轮脱落造成事故。

2、轴封部分轴封有两种形式：填料密封及叶轮加填料组合式密封。

（1）填料密封：填料密封结构简单，维修方便，但需加轴封长。

（2）付叶分界线加填料组合式密封：付叶轮加填料组合式密封是我厂采用可靠性设计方法设计的高性能密封、它使轴封的泄漏减少到了最小。

针对某些不允许的稀释、不允许加轴封水的特殊工况也能正常工作。

付叶轮、减压盖、轴套均采用耐磨材料制造，维修少、寿命长、使整机平均无故障工作时间大大提高。

3、传动部分ZJ系列渣浆泵均采用同一系列的传动部分，包括托架和轴承组件。

泵轴直径大，刚性好，悬臂短，在恶劣的情况下，不会弯曲和振动。

渣浆泵系列产品的托架均采用稀油润滑，轴承直接安装于水平中开的托架内，拆捡、调整方便，并设有水冷系统，改善了轴承的工作条件，使轴承运行在较低的温度下，大大提高了轴承寿命。

渣浆泵基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

（1）叶轮是核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

（2）泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

（3）泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

（4）轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。

Page 34
电机转动方向检查：
卸掉所有的V型皮带或整个联轴器，特别应注意 一点是，如果转动方向与标在泵上箭头的方向相反， 那么叶轮就会松扣以至从轴上掉下来，就会损坏泵。 开动电机，检查其转动方向，若错误，矫正之，
要保证泵轴按泵体上所标记的箭头方向转动。
重新装上V型皮带或联轴器，要保证拉紧皮带后
成分
C 2.03.3
Cr 1418
Mo 2.54.0
Si ≤1. 2
Mn
Ni
Cu
S
P
含量 (%.)
≤0.0 ≤0.1 ≤2.0 ≤2.5 ≤1.2 6 0
Page 24
3、KQ-S021(A49)（双相不锈白口铁）
该材料不仅具有高铬合金的耐磨性，而且具有较好的耐腐蚀 性，耐酸性较强，尤其适合于烟气脱硫系统用泵，是烟气脱 硫泵的专用金属材质，使用效果非常好，寿命长。 热处理硬度: HRC44-50 耐腐蚀性: 奥氏体赋予其耐
腐蚀性,可耐PH为4的硫酸溶
液,耐PH为13的氢氧化钠溶液 的腐蚀,耐一定浓度的CL-的腐蚀.
耐磨性能: 碳化物赋予合金耐磨性,主要抵抗石膏固体颗粒的 磨损 . 成分 C Cr Mo Si Mn Ni Cu S P
含量 (%.) 1-2 2530 2-3 1-2 0.51 2-3 1.52 <0.2 <0.2
副 叶 轮

Page 20
机械密封

通常采用集装式机封结构，无泄 漏，密封效果好，安装与更换较 方便。

不同结构形式适应不同的工况条 件。

摩擦副材料采用高硬度硬质合金
或碳化硅。

机械密封设计符合介质流动状态， 具有较高的抗磨性和使用寿命。
