二极管及直流稳压电源讲述

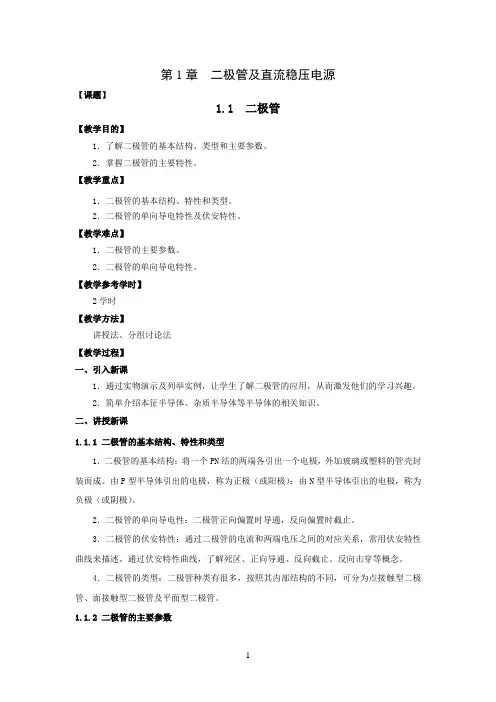

第1章二极管及直流稳压电源【课题】1.1 二极管【教学目的】1．了解二极管的基本结构、类型和主要参数。

2．掌握二极管的主要特性。

【教学重点】1．二极管的基本结构、特性和类型。

2．二极管的单向导电特性及伏安特性。

【教学难点】1．二极管的主要参数。

2．二极管的单向导电特性。

【教学参考学时】2学时【教学方法】讲授法、分组讨论法【教学过程】一、引入新课1．通过实物演示及列举实例，让学生了解二极管的应用，从而激发他们的学习兴趣。

2．简单介绍本征半导体、杂质半导体等半导体的相关知识。

二、讲授新课1.1.1 二极管的基本结构、特性和类型1．二极管的基本结构：将一个PN结的两端各引出一个电极，外加玻璃或塑料的管壳封装而成。

由P型半导体引出的电极，称为正极（或阳极）；由N型半导体引出的电极，称为负极（或阴极）。

2．二极管的单向导电性：二极管正向偏置时导通，反向偏置时截止。

3．二极管的伏安特性：通过二极管的电流和两端电压之间的对应关系，常用伏安特性曲线来描述。

通过伏安特性曲线，了解死区、正向导通、反向截止、反向击穿等概念。

4．二极管的类型：二极管种类有很多，按照其内部结构的不同，可分为点接触型二极管、面接触型二极管及平面型二极管。

1.1.2 二极管的主要参数最大整流电流FM I 、最高反向工作电压RM V 、反向电流R I 。

三、课堂小结1．二极管的单向导电性。

2．二极管的伏安特性。

3．二极管的主要参数。

四、课堂思考P4思考与练习题1、2、3。

五、课后练习P29 一、填空题：1、2；二、判断题：1；三、选择题：2；五、综合题：1。

【课题】1.2 特殊二极管【教学目的】了解几种常见的特殊二极管的功能、电路符号、工作条件和特性。

【教学重点】特殊二极管的功能、电路符号、工作条件和特性。

【教学难点】特殊二极管的工作条件及特性。

【教学参考学时】1学时【教学方法】讲授法【教学过程】一、复习1．二极管的单向导电性。

2．二极管的伏安特性。

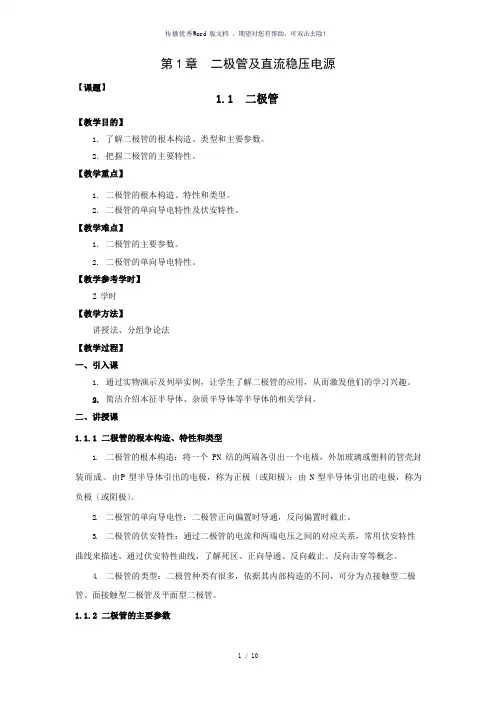

第1 章二极管及直流稳压电源【课题】1.1二极管【教学目的】1.了解二极管的根本构造、类型和主要参数。

2.把握二极管的主要特性。

【教学重点】1.二极管的根本构造、特性和类型。

2.二极管的单向导电特性及伏安特性。

【教学难点】1.二极管的主要参数。

2.二极管的单向导电特性。

【教学参考学时】2 学时【教学方法】讲授法、分组争论法【教学过程】一、引入课1.通过实物演示及列举实例，让学生了解二极管的应用，从而激发他们的学习兴趣。

2.简洁介绍本征半导体、杂质半导体等半导体的相关学问。

二、讲授课1.1.1二极管的根本构造、特性和类型1.二极管的根本构造：将一个 PN 结的两端各引出一个电极，外加玻璃或塑料的管壳封装而成。

由P型半导体引出的电极，称为正极〔或阳极〕；由N型半导体引出的电极，称为负极〔或阴极〕。

2.二极管的单向导电性：二极管正向偏置时导通，反向偏置时截止。

3.二极管的伏安特性：通过二极管的电流和两端电压之间的对应关系，常用伏安特性曲线来描述。

通过伏安特性曲线，了解死区、正向导通、反向截止、反向击穿等概念。

4.二极管的类型：二极管种类有很多，依据其内部构造的不同，可分为点接触型二极管、面接触型二极管及平面型二极管。

1.1.2二极管的主要参数1 / 10RM最大整流电流I FM 、最高反向工作电压V 、反向电流 I R 。

三、课堂小结1. 二极管的单向导电性。

2. 二极管的伏安特性。

3. 二极管的主要参数。

四、课堂思考P4 思考与练习题 1、2、3。

五、课后练习P29 一、填空题：1、2；二、推断题：1；三、选择题：2；五、综合题：1。

【课题】1.2 特别二极管【教学目的】了解几种常见的特别二极管的功能、电路符号、工作条件和特性。

【教学重点】特别二极管的功能、电路符号、工作条件和特性。

【教学难点】特别二极管的工作条件及特性。

【教学参考学时】1 学时 【教学方法】讲授法 【教学过程】一、复习1. 二极管的单向导电性。

二极管的判断及直流稳压电源电路实验结论二极管是一种具有非线性特性的电子元件，它具有单向导电性，即只允许电流在一个方向上通过。

基于二极管的这一特性，我们可以利用它来进行信号的整流、调制、开关等应用。

在本文中，我们将讨论二极管的判断方法以及直流稳压电源电路实验的结论。

我们来讨论二极管的判断方法。

二极管有正负极两个端口，其中正极被称为阳极，负极被称为阴极。

为了判断二极管的正负极，我们可以使用万用表的二极管测试功能。

将万用表的测试头连接到二极管的两个端口上，并观察万用表显示的数值。

如果数值为正或者接近于正值，那么连接到测试头的那一端就是二极管的阳极；如果数值为负或者接近于负值，那么连接到测试头的那一端就是二极管的阴极。

接下来，我们将讨论直流稳压电源电路实验的结论。

直流稳压电源电路是一种常见的电源电路，用于为电子设备提供稳定的直流电压。

其中，二极管起到了整流的作用，将交流电转换为直流电。

在实验中，我们可以通过调整电路中的元件参数来观察电路的稳压效果。

在实验中，我们可以通过改变电阻值或者电容值来调整电路的稳压效果。

当电阻值增大时，电路的稳压效果会变得更好，输出的直流电压会更加稳定；当电容值增大时，电路的稳压效果也会变得更好，输出的直流电压会更加平滑。

然而，如果电阻值或者电容值过大，就可能导致电路的稳压效果不佳，输出的直流电压会有较大的波动。

通过实验我们还可以得出直流稳压电源电路的另一个重要结论，即电路中的二极管的工作状态。

在整流电路中，二极管起到了将交流电转换为直流电的作用。

当输入的电压为正值时，二极管处于正向偏置状态，可以导通电流；当输入的电压为负值时，二极管处于反向偏置状态，无法导通电流。

这一特性使得二极管可以实现电流的单向传输，起到了整流的作用。

总结一下，二极管具有单向导电性，我们可以通过万用表的测试功能来判断二极管的正负极。

直流稳压电源电路是一种常见的电源电路，通过调整电路的元件参数可以改变电路的稳压效果。

直流稳压电源技术——稳压电源基础第二章稳压电源基础一、电子元件基础知识直流稳压电源中主要使用这些电子元件：电阻、电容、变压器、电感、二极管、三极管、场效应管、集成电路等，有些直流稳压电源可能还有发光二极管、电流表、电压表元件用于工作状态的指示。

这些电子元件主要分为无源器件和有源器件两大类。

其中无源器件是电阻、电容、变压器、电感；有源器件是二极管、三极管、场效应管、集成电路。

无源器件就不必说了，下面我们主要介绍一下有源器件的基础知识。

1、二极管二极管是我们通常情况下的俗称，它的学名叫晶体二极管或半导体二极管。

二极管就是由一个PN 结，加上相应的电极引线封装而成。

二极管按材料分类有硅材料和锗材料；按功能分类又可以分为整流二极管、检波二极管、开关二极管、稳压二极管、变容二极管、肖特基二极管、发光二极管等。

常用的二极管主要是利用PN结的单向导电性进行工作。

如：整流二极管、检波二极管、开关二极管等。

但是二极管还有一些比较特殊的性能，比如稳压二极管反向击穿后两端电压保持不便；变容二极管PN结间的结电容会随着外加电压的变化而发生变化；发光二极管通电后能够发光。

（1）二极管的主要参数正向电流IF在额定功率下，允许通过二极管的电流值。

正向电压降VF二极管通过额定正向电流时，在两极间所产生的电压降。

最大整流电流（平均值）IOM在半波整流连续工作的情况下，允许的最大半波电流的平均值。

反向击穿电压VB二极管反向电流急剧增大到出现击穿现象时的反向电压值。

正向反向峰值电压VRM二极管正常工作时所允许的反向电压峰值，通常VRM 为VP的三分之二或略小一些。

反向电流IR在规定的反向电压条件下流过二极管的反向电流值。

结电容C电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。

最高工作频率FM二极管具有单向导电性的最高交流信号的频率。

（2）直流稳压电源中常用的二极管直流稳压电源中常用的二极管有整流二极管、稳压二极管和发光二极管。

直流稳压电源工作原理直流稳压电源是一种能够将交流电转换为稳定的直流电的电子设备。

它在电子设备、通信设备、工业控制系统等领域得到广泛应用。

其工作原理主要包括整流、滤波、稳压等几个关键环节。

首先是整流环节。

交流电源一般是通过变压器将电压升高或降低，然后经过整流桥等元件将交流电转换为直流电。

整流桥一般由四个二极管组成，可以将交流电转换为单向的直流电。

在整流过程中，由于二极管的导通特性，交流电的负半周被截去，只保留了正半周的电压波形。

这样就得到了一个近似的直流电压波形。

接下来是滤波环节。

由于整流后的直流电压波形仍然存在一定的波动，需要通过滤波电路来去除掉这些波动。

滤波电路一般由电容器和电感器组成。

电容器能够对电压进行积分，从而平滑直流电压波形；而电感器则能够对电流进行积分，从而减小电流的波动。

通过合理设计电容器和电感器的参数，可以有效地去除直流电压波形中的纹波成分，得到稳定的直流电压。

最后是稳压环节。

稳压电路是直流稳压电源的关键部分，它能够保持输出电压在一定范围内的稳定性。

常见的稳压电路包括电阻稳压、二极管稳压、三端稳压等。

其中，三端稳压器是一种常用的稳压电路，它具有稳定的输出特性和较低的输出阻抗。

通过对稳压器的电路设计和参数选择，可以实现对输出电压的精确控制和稳定性。

总的来说，直流稳压电源工作原理是通过整流、滤波和稳压等环节，将交流电转换为稳定的直流电。

通过合理的电路设计和元件选择，可以实现对输出电压的精确控制和稳定性。

直流稳压电源在现代电子设备中起着至关重要的作用，它为各种电子设备提供了稳定可靠的电源支持。

二极管的整流及稳压原理二极管是一种常见的电子元件，常用于电路中的整流和稳压功能。

本文将详细介绍二极管的整流和稳压原理，以及其在实际应用中的重要性。

一、整流原理整流是将交流电转换为直流电的过程。

而二极管作为一种半导体器件，具有单向导电性质，能够实现电流在一个方向上的流动。

在整流电路中，二极管起到了关键的作用。

当二极管的正向电压大于0.7V时，二极管处于导通状态，电流可以流过。

而当正向电压小于0.7V时，二极管处于截止状态，电流无法通过。

这种单向导电性质使得二极管可以将交流信号的负半周去除，从而实现整流的功能。

在半波整流电路中，二极管只能让正半周通过，负半周被截断。

而在全波整流电路中，通过使用两个二极管和中心点连接的电阻，可以让交流信号的两个半周都能够通过，从而得到更平滑的直流输出。

二、稳压原理稳压是指在电路中通过某种手段，保持电压在一定范围内的稳定性。

二极管也可以用于实现稳压的功能。

在稳压电路中，二极管通常与其他元件（如电阻、电容等）组合使用。

通过调整电路参数，使得二极管在一定电压范围内具有稳定的电流特性。

当输入电压发生变化时，二极管能够自动调整电流，使输出电压保持稳定。

常见的稳压电路有Zener二极管稳压电路和三端稳压器电路。

Zener 二极管稳压电路通过反向击穿特性，实现对电压的稳定控制。

而三端稳压器电路则通过内部反馈电路，使输出电压保持在一个稳定的水平。

三、整流和稳压的应用整流和稳压是电子设备中常见的功能需求，广泛应用于各个领域。

在电源适配器中，整流和稳压电路能够将交流电转换为直流电，并保持输出电压的稳定性，为电子设备提供稳定可靠的电源。

在电子设备中，整流和稳压电路也常用于保护其他电子元件的正常工作。

通过将交流信号转换为直流信号，并保持恒定的输出电压，能够有效防止电路过载、漏电等问题。

整流和稳压电路还广泛应用于光伏发电、电动车充电桩等领域。

通过对太阳能、电动车电池等能源的整流和稳压，可以有效提高能源利用效率，延长电池寿命。

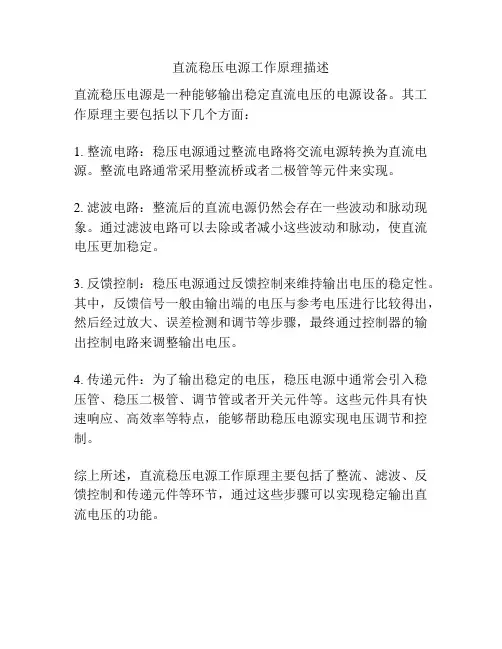

直流稳压电源工作原理描述
直流稳压电源是一种能够输出稳定直流电压的电源设备。

其工作原理主要包括以下几个方面：
1. 整流电路：稳压电源通过整流电路将交流电源转换为直流电源。

整流电路通常采用整流桥或者二极管等元件来实现。

2. 滤波电路：整流后的直流电源仍然会存在一些波动和脉动现象。

通过滤波电路可以去除或者减小这些波动和脉动，使直流电压更加稳定。

3. 反馈控制：稳压电源通过反馈控制来维持输出电压的稳定性。

其中，反馈信号一般由输出端的电压与参考电压进行比较得出，然后经过放大、误差检测和调节等步骤，最终通过控制器的输出控制电路来调整输出电压。

4. 传递元件：为了输出稳定的电压，稳压电源中通常会引入稳压管、稳压二极管、调节管或者开关元件等。

这些元件具有快速响应、高效率等特点，能够帮助稳压电源实现电压调节和控制。

综上所述，直流稳压电源工作原理主要包括了整流、滤波、反馈控制和传递元件等环节，通过这些步骤可以实现稳定输出直流电压的功能。
