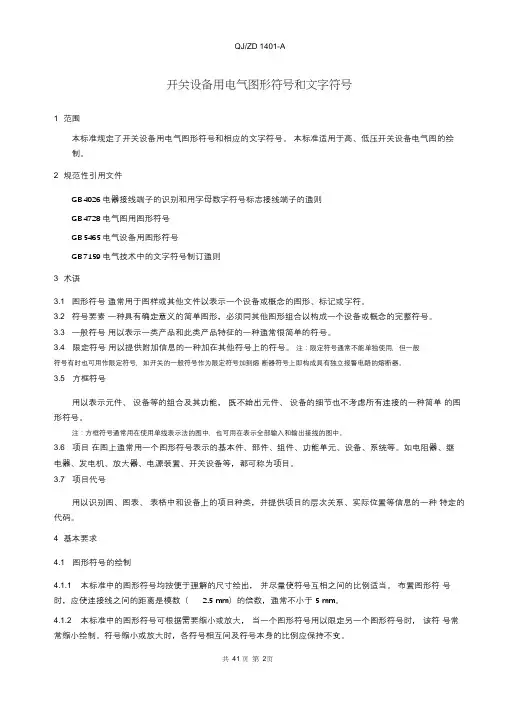

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。
本标准适用于高、低压开关设备电气图的绘制。
2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。
3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。
注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。
3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。
3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。
如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。
3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。
布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。
4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。
符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。
4.1.3本标准示出的图形符号方位不是强制的。

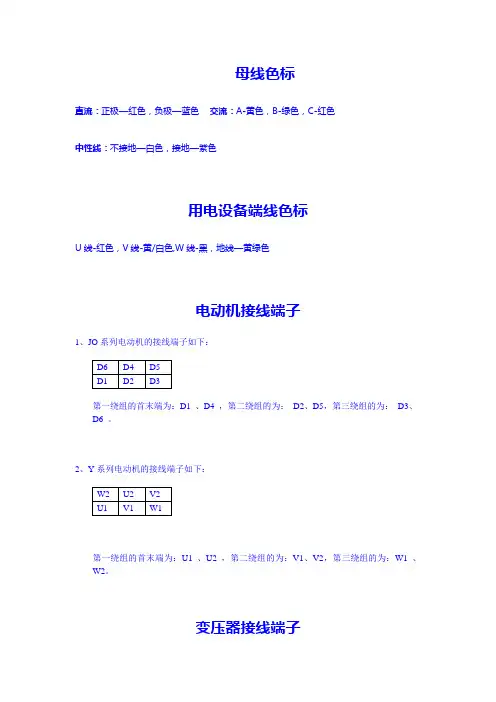

母线色标
直流：正极—红色，负极—蓝色交流：A-黄色，B-绿色，C-红色
中性线：不接地—白色，接地—紫色
用电设备端线色标
U线-红色，V线-黄/白色,W线-黑，地线—黄绿色
电动机接线端子
1、JO系列电动机的接线端子如下：
第一绕组的首末端为：D1 、D4 ，第二绕组的为：D2、D5，第三绕组的为：D3、D6 。
2、Y系列电动机的接线端子如下：
第一绕组的首末端为：U1 、U2 ，第二绕组的为：V1、V2，第三绕组的为：W1 、W2。
变压器接线端子
1、三相变压器,高压侧 A、B、C、O,低压侧a、b、c、o
2、单相变压器,高压侧 A、X,低压侧a、x
电度表接线端子
1、单相
2、三相三线电度表
3、三相四线电度表
兆欧表接线端子
L—线路 E—接地 G—屏蔽
单相插座
双孔：左孔零线，右孔火线，三孔：左孔零线，右孔火线，上孔地线

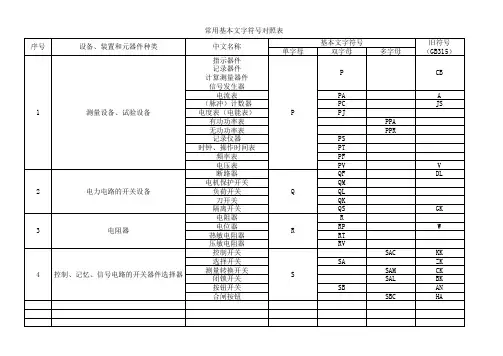

常用电气符号
二次回路文字符号之下角符号
二次回路数字标号
热电阻分度特性对照表
PT100铂电阻分度特性对照表。
开关设备用电气图形符号和文字符号1 范围本标准规定了开关设备用电气图形符号和相应的文字符号。
本标准适用于高、低压开关设备电气图的绘制。
2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
3.2 符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。
3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。
注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。
3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。
3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。
如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。
3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
4 基本要求4.1 图形符号的绘制4.1.1 本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。
布置图形符号时，应使连接线之间的距离是模数（ 2.5 mm）的倍数，通常不小于5 mm。
4.1.2 本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。
符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。
4.1.3 本标准示出的图形符号方位不是强制的。

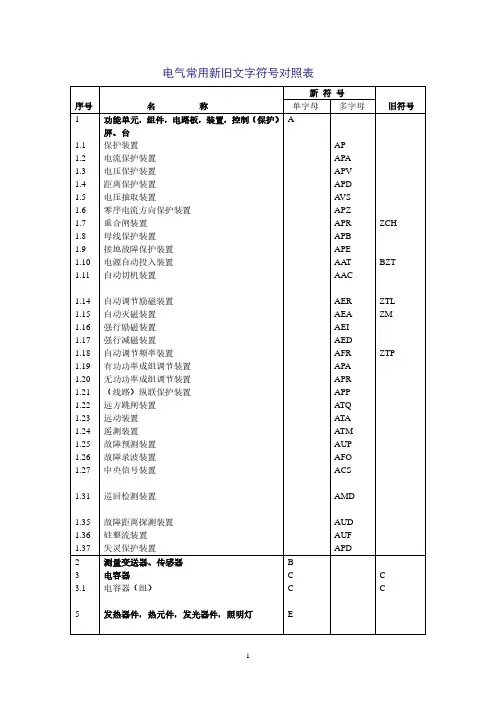

附录一常见元件图形符号、文字符号一览表1.温度控制器 JR2.电压互感器 YH3.电流互感器低压TA 高压LH4.熔断器低压FU 高压 RD5.合闸按钮 HA6.跳闸按钮 TA7.开关柜的电压母线a相 YMa8.避雷器 F9.温度继电器 WJ10.低压断路器 QF11.功率表 W12.转换开关进线柜SV 电容柜SC13.自控仪 ZKY14.功率因数表 COS15.热继电器 FR16.接触器 KM17.绿色灯 HG18.红色灯 HR19.序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电路图符号：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全：常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

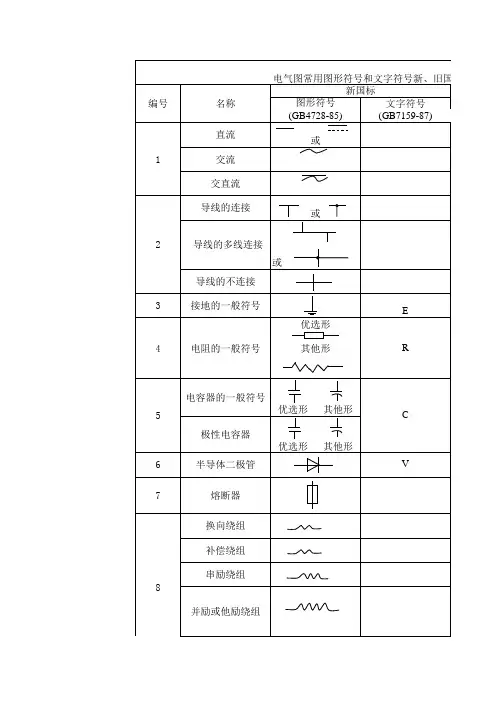

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。

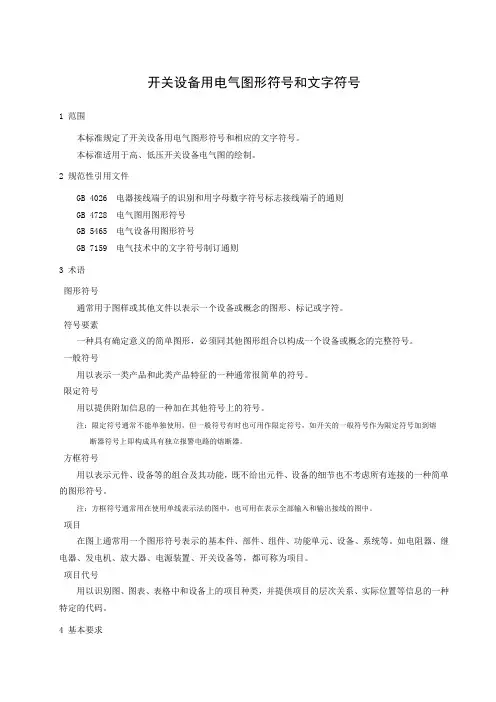

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。
本标准适用于高、低压开关设备电气图的绘制。
2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。
限定符号用以提供附加信息的一种加在其他符号上的符号。
注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。
方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。
项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。
如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。
项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
4 基本要求图形符号的绘制本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。
布置图形符号时，应使连接线之间的距离是模数（ mm）的倍数，通常不小于5 mm。
本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。
符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。
本标准示出的图形符号方位不是强制的。
在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜象放置，但文字和指示方向不得倒置。
建筑电气工程设计常用图形和文字符号电力设备的标注方法(新)序号名称标注方式说明示例1 用电设备ａ－ｂa-设备编号或设备位号b-额定功率(KW或KVA) P01B37kw 热煤泵的位号为p01B,容量为37kw2 概略图电气箱(柜\屏)标注) －a+b/c a-设备种类代号b-设备安装位置的位置代号c-设备型号-AP1+1.B6/XL21-15动力配电箱种类代号-AP1,位置代号+1.B6即安装位置在一层B.6轴线,型号为AP13 平面图电气箱(柜、屏)标-a A设备种类代号-AP1动力配电箱—AP1，在不会引起混淆时可取消前缀“-”即表示为AP14 照明、安全、控制变压器标注a b/c d a-设备种类代号b/c- 一次电压/二次电压d-额定容量TL1 220/36V500VA照明变压器TL1，变比220/36V，容量500VA5 照明灯具标注a- b c*d*L fea-灯数b-型号或编号（无则省略）c-每盏照明灯具的灯泡数d-灯泡安装容量e-灯泡安装高度（m）“-”表示吸顶安装f-安装方式L-光源种类5-BYS80 2*40*FL CS3．55盏BYS-80型灯具，灯管为二根40W荧光灯管，灯具链吊安装，安装高度距地3.5米6 线路的标注a b-c(d*e+f*g)i-jh a-线缆编号b-型号（不需要可省略）c-线缆根数d-电缆线芯数e-线芯截面（mm2）f-PE、N线芯数g-线芯截面（mm2）i-线缆敷设方式j-线缆敷设部位h-线缆敷设安装高度上述字母无内容则省略该部分WP201YJV-0.6/1kv-2(3*150+2*70)SC80-WS3.5电缆号为WP201电缆型号、规格为YJV-0.6/1KV(3*150+2*70)2根电缆并联连接敷设方式为穿DN80焊接钢管沿墙明敷线缆敷设安装高度距地3.5米7 电缆桥架标注A*bc a-电缆桥架宽度(㎜)b-电缆桥架高度(㎜)c-电缆桥架安装高度(m)8 电缆与其他设施交叉点标注a-b-c-de-fa-保护管根数b-保护管直径(㎜)c-保护管长度(m)d-地面标高(m)e-保护管埋设深度(m)f-交叉点坐标6-DN100-1.1m- -0.3m-1.1m-A=168.288;B=299.999电缆与设施交叉,交叉点坐标为A=168.288;B=299.999,埋设6根长1.1mDN100焊接钢管,钢管埋设深度为1.1m(地面标高为-0.3m)9 电话线路的标注a-b(c*2*d)e-f a-编号b-型号(不需要时可省略)c-导线对数d-线缆截面e-敷设方式和管径f-敷设部位W1-HPVV(25*2*0.5)M-WSW1为电话电缆号电话电缆的型号、规格为HPVV(25*2*0.5)电话电缆敷设方式为用钢索敷设,电话电缆沿墙面敷设10 电话分线盒、交接箱的标注a*b dc a-编号b-型号(不需要标注可省略)c-线序d-用户数#3*NF-3-10 61~12#3电话分线盒的型号规格为NF-3-10,用户数为6户,接线线序为1~1211 断路器整定值的标注a cb a-脱扣器额定电流b-脱扣器整定电流c-短延时整定时间(瞬断不标注) 500A0.2S500A*3断路器脱扣器额定电流为500A,动作整定值为500A*3,短延时整定值为0.2S12 相序标注L1L2L3UVW 交流系统电源第一相交流系统电源第二相交流系统电源第三相交流系统设备端第一相交流系统设备端第二相交流系统设备端第三相标注线路用文字符号(新)序号中文名称英文名称常用文字符号单字母双字母三字母1 控制线路Control line W WC2 直流线路Direct-current line W WD3 应急照明线路Emergency lighting line W WE WEL4 电话线路Telephone line W WF5 照明线路Illuminating(lighting)line W WL6 电力线路Power line W WP7 声道(广播)线路Sower line W WS8 电视线路TV.line W WV9 插座线路Socket line W WX线路敷设方式和敷设部位文字符号(新)序号名称文字符号英文名称线路敷设方式1 穿焊接钢管敷设SC Pun in welded steel conduit2 穿电线管敷设MT Run in electrical metallic tubing3 穿硬塑料管敷设PC Run in rigid PCV conduit4 电缆桥架敷设CT Installed in cable tray5 金属线槽敷设MR Installed in metallic raceway6 塑料线槽敷设PR Installed in PVC raceway7 用钢索敷设M Supported by messenger wire8 穿聚氯乙烯塑料波纹电线管敷设KPC Run in corrugated PVC conduit9 穿金属软管敷设CP Run in flexible metal conduit10 直接埋设DB Ddirect burying11 电缆沟敷设TC Installed in cable trough12 混凝土排管敷设CE Installed in concrete encasement导线敷设部位13 沿或跨梁(屋架)敷设AB Along or across beam14 暗敷在梁内BC Concealed in beam15 沿或跨柱敷设AC Along or across column16 暗敷设在柱内CLC Concealed in column17 沿墙面敷设WS On wall surface18 暗敷设在墙内WC Concealed in wall19 沿顶棚或顶板面敷设CE Along ceiling or slab surface20 暗敷设在屋面或顶板CC Concealed in ceiling or slab21 吊顶内敷设SCE Recessed in ceiling22 地板或地面下敷设F In floor or ground灯具安装方式文字符号(新)序号名称文字符号英文名称1 线吊式自在器线吊式SW Wire suspension type2 链吊式CS Catenary suspension type3 管吊式DS Conduit suspend type4 壁装式W** Wall mounted type5 吸顶式C* Ceiling mounted type6 嵌入式R Flush type7 顶棚内安装CR Recessed in ceiling8 墙壁内安装WR Recessed in wall9 支架上安装S Mounted on support10 柱上安装CL Mounted on column11 座装HM Holder mounting**当图形能区别时也可不注.*也可在标注安装高度处打一横线,而不必注明符号.导线或电缆敷设方式的标注符号(二)序号中文名称旧代号新代号英文1 暗敷A C Concealed2 明敷M E Exposcd3 铝皮线卡QD AL Alnminum Clip4 电缆桥架CT* Cablc tray5 金属软管 F Flexible metallie conduit6 厚壁钢管(水煤气管) GG RC Gas tube (pipe)7 穿焊接钢管敷设G SC* Stccl Conduit8 穿电线管敷设DG T* Eletrical metallic Tubing9 穿硬聚氯乙烯管敷设VG PC Poly Chre10 穿阻燃半硬聚氯乙烯管敷设ZVG FPC Fric Poly Chre11 瓷瓶或瓷柱敷设CP K Porcelain insulator(knob)12 塑料线槽敷设XC PR Plastic Raccway13 钢线槽敷设GC SR Stcll Raccway14 金属线槽敷设MR Metrallic racewqy15 电缆桥架敷设CT Cablc Tray16 瓷夹板敷设CJ PL17 塑料夹敷设VJ PCL18 穿蛇皮管敷设SPG CP19 塑料阻燃管PVC注:*表示是重点,在建筑工程中经常用.导线敷设部位的标注(二)序号名称旧代号新代号英文1 沿钢索敷设S SR Supported by messenger wire2 沿屋架或跨屋架敷设LM BE Rack Exposed3 沿柱或跨柱敷设ZM CLE Column Exposed4 沿墙面敷设QM WE* Wall Exposed5 沿天棚面或顶板面敷设PM CE Ceiling Exposed6 在能进入的吊顶内敷设PNM ACE Ssuspended ceiling Exposed7 暗敷设在梁内LA BC* Beam Concealed8 暗敷设在柱内ZA CLC Column Concealed9 暗敷设在墙内QA WC* Wall Concealed10 暗敷设在地面或地板内DA FC* Floor Concealed11 暗敷设在屋面或顶板内PA CC Ceiling Cconcealed12 暗敷设在不能进入的吊顶内PNA ACC* Suspended ceiling Concealed 注:*表示是重点,在建筑工程中经常用.灯具安装方式的标注文字符号(二)序号名称旧代号新代号英文1 线吊式X CP* Wire(cord) pendant2 自在器线吊式X CP Wire(cord) pendant3 固定线吊式X1 CP14 防水线吊式X2 CP25 吊线器式X3 CP36 链吊式L Ch* Chain pendand7 管吊式G P Pipe (conduit) erected8 壁装式B W* Wall mounted9 吸顶式或直附式D S* Ceiling mounted (Absorbed)10 嵌入式(嵌入不可进人的顶栅) R R* Recessed in11 顶栅内安装(嵌入可进人的顶栅) DR CR* Coil recessed12 墙壁内安装BR WR Wall Recessed13 台上安装T T Table14 支架上安装J SP15 柱上安装Z CL Column16 座装ZH HM电气线路与管道间最小距离(㎜)管道名称配线方式穿管配线绝缘导线的配线裸导线配线蒸气管平行管道上1000 1000 1500管道下500 500 1500交叉300 300 1500暖气、热水管平行管道上300 300 1500管道下200 200 1500交叉100 100 1500通风、给排水及压缩空气管平行100 200 1500交叉50 100 1500钢管的理论重量计算(钢的想对密度为7.85)的公式为:P=0.02466S(D-S)式中P=钢管的理论重量,kg/mD=钢管公称外径,㎜S=钢管的公称壁厚,㎜明配管管卡间最大距离敷设方式导管种类导管直径(㎜)15~20 25~32 32~40 50~60 65以上管卡间最大距离支架或沿墙明敷壁厚>2㎜刚性导管1.5 2.0 2.5 2.5 3.5壁厚≤2㎜刚性导管1.0 1.5 2.0刚性绝缘导管1.0 1.5 1.5 2.0 2.0 ----复制自天工网。
