猪场设计图纸

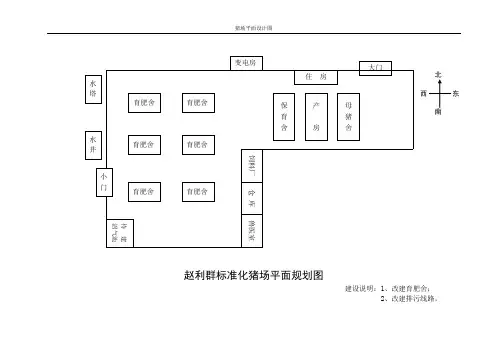

赵利群标准化猪场平面规划图
建设说明：1、改建育肥舍；
2、改建排污线路。

西东
姜斋和猪场平面规划图
建设说明：1、改建排污线路；
2、改建母猪产仔舍。

建
空
基
黄水良猪场平面规划图
建设说明：1、改建场区道路及排污线路；
2、改建育肥舍。

江西省玉山黑猪原种场标准化建设项目规划平面图
（图2）
西东
盛小东猪场平面规划图
建设说明：1、改建场区道路及排污线路；
2、改建母猪舍。

猪场平面设计图
江西省玉山黑猪原种场平面图（图1）
说明：已建成设施
已规划未建成设施
猪场四周围墙
西东
空
空
基基
道路
建设说明：1、改建母猪舍及育肥舍；
2、改建污水线路。

邓光惠标准化猪场平面规划图
水库
大 门 东 道 消 毒 室 药 路 房
办 公
室 生 活
区 上 沼气 车 台
2、改建排污线路
周木兴标准化猪场平面规划图。

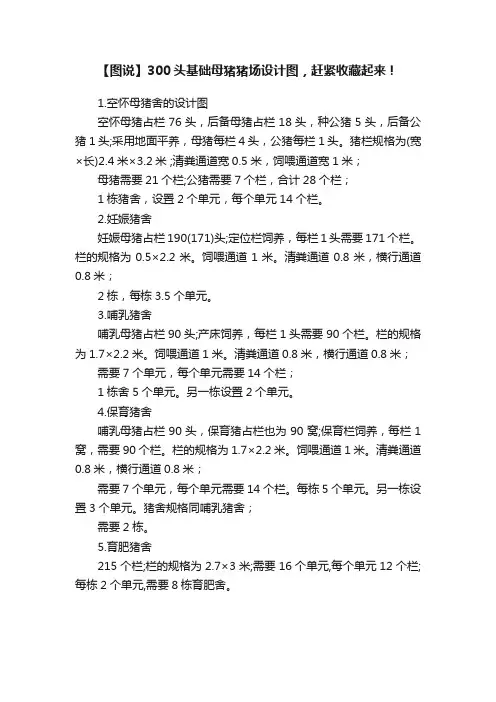

【图说】300头基础母猪猪场设计图，赶紧收藏起来！
1.空怀母猪舍的设计图
空怀母猪占栏76头，后备母猪占栏18头，种公猪5头，后备公猪1头;采用地面平养，母猪每栏4头，公猪每栏1头。

猪栏规格为(宽×长)2.4米×3.2米 ;清粪通道宽0.5米，饲喂通道宽1米；
母猪需要21个栏;公猪需要7个栏，合计28个栏；
1栋猪舍，设置2个单元，每个单元14个栏。

2.妊娠猪舍
妊娠母猪占栏190(171)头;定位栏饲养，每栏1头需要171个栏。

栏的规格为0.5×2.2米。

饲喂通道1米。

清粪通道0.8米，横行通道0.8米；
2栋，每栋3.5个单元。

3.哺乳猪舍
哺乳母猪占栏90头;产床饲养，每栏1头需要90个栏。

栏的规格为1.7×2.2米。

饲喂通道1米。

清粪通道0.8米，横行通道0.8米；
需要7个单元，每个单元需要14个栏；
1栋舍5个单元。

另一栋设置2个单元。

4.保育猪舍
哺乳母猪占栏90头，保育猪占栏也为90窝;保育栏饲养，每栏1窝，需要90个栏。

栏的规格为1.7×2.2米。

饲喂通道1米。

清粪通道0.8米，横行通道0.8米；
需要7个单元，每个单元需要14个栏。

每栋5个单元。

另一栋设置3个单元。

猪舍规格同哺乳猪舍；
需要2栋。

5.育肥猪舍
215个栏;栏的规格为2.7×3米;需要16个单元,每个单元12个栏;每栋2个单元,需要8栋育肥舍。
