小型养猪场设计图(整套)

通风目的：保持猪舍空气清新， 防止有害气体和病原体对猪只造 成伤害
通风设施：通风窗、通风口、通 风扇、通风管道等
添加标题
添加标题
添加标题
添加标题
通风方式：自然通风、机械通风、 混合通风
通风效果：保证猪舍内空气流通， 降低有害气体浓度，提高猪只舒 适度和健康水平
猪舍采光与保温
采光设计：采用自 然光和人工光源相 结合的方式，保证 猪舍内光线充足
猪舍内部结构
猪舍分为多个区域，如饲养区、休息区、饲料区等
每个区域都有特定的功能，如饲养区用于饲养猪只，休息区用于猪只休息，饲料区用于存放 饲料等
猪舍内部结构需要满足猪只的生活习性和生理需求，如猪只喜欢干燥、通风、光照充足的环 境等
猪舍内部结构还需要考虑猪只的健康和安全，如避免猪只受到惊吓、伤害等
猪舍通风系统
猪舍经典设计图
单击此处添加副标题
汇报人：PPT
目录
猪舍设计概述 猪舍配套设施 猪舍设计图展示与解析
猪舍布局设计 猪舍经典案例分析
01
猪舍设计概述
猪舍设计的意义
提高生产效率：合理设计猪舍可以提高猪的生长速度和繁殖率，从而提高生产效率。 保障猪的健康：合理的猪舍设计可以保障猪的健康，减少疾病的发生，提高猪的成活率。 降低成本：合理的猪舍设计可以降低猪的饲养成本，提高经济效益。 保护环境：合理的猪舍设计可以减少对环境的污染，保护环境。
安全可靠： 确保猪舍 的安全性， 防止猪受 到伤害或 惊吓
猪舍设计的流程
确定猪舍类型：根据养殖规模、养殖模式、 地理环境等因素确定猪舍类型。
设计猪舍布局：包括猪舍位置、朝向、通 风、采光、排水等。
设计猪舍内部结构：包括猪栏、饲料槽、 饮水器、排污系统等。

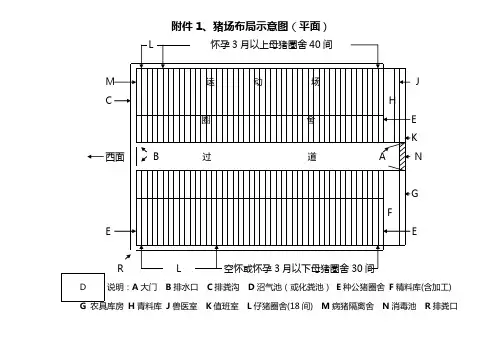

怀孕舍 肥育舍 5米 肥育舍 肥育舍 肥育舍 肥育舍 分娩舍 保育舍 肥育舍 肥育舍 肥育舍 肥育舍 带 化 化
空怀待配舍 怀孕舍 怀孕舍 怀孕舍 肥育舍 肥育舍 分娩舍 保育舍 肥育舍
绿
绿
绿
绿
净
化
分娩舍 保育舍 肥育舍 肥育舍 道
化 165米
道
带
生长舍 肥育舍 肥育舍
带
肥育舍 肥育舍
带
16米 绿 11.7米 引入猪隔离舍 1.5米 出售猪走道 装猪台 粪污处理区 4米 化 带 绿
康县富万养殖场平面布局图（康县店子乡）
饲料加工、储存间 20米 3米 5米 消毒池 维修室 1.5米 值班室 兽医室
北 南
5米 消毒池 21米 公猪舍 空怀待配舍 怀孕舍 怀孕舍 污 肥育舍 肥育舍 分娩舍 肥育舍 肥育舍 生长舍 肥育舍 污 肥育舍 肥育舍
化
带 病猪隔离舍

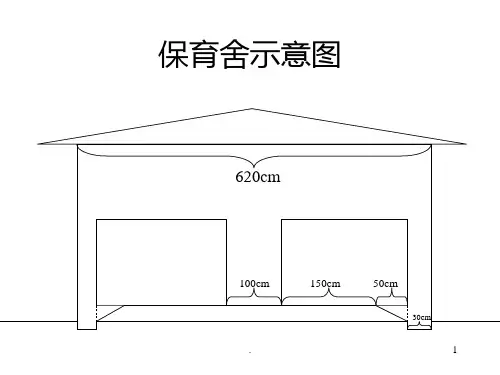

保育舍示意图
620cm
100cm
.
150cm
50cm
30cm
1
保育舍单元房立体图
仔猪进舍和转圈靠人工抱进抱出
房子外墙
50cm
150cm
自动饮水器
50cm
200cm
保育舍的关键， 是保温和无贼风， 地热取暖，休息 地方密闭，休息 间3平方米，可以 保育到25公斤/窝 仔猪
走廊
30cm
离地面30cm
地热管道
排粪沟
.
2
保育舍地板断面图
水泥层
热水管
土层
锯末层 炉渣层
因为地板高于地面，会保持休息处干燥，便于粪尿自动滑落
.
3
保育舍平面图
自动饮水器
漏缝地板
隔墙 100cm
150cm
175cm
200cm
50cm
30cm
.
4
保育舍保温装置
地下热水管
.
5
产房平面尺寸图
漏缝地板
水泥板
仔猪饮水器
70cm
母 猪 限 位 栏
长200cm
长度300cm
水泥砖墙
.
22
空怀和妊娠母猪舍
门高1.8m宽0.8m
单体栏 食槽
食槽
走廊
排粪沟
.
23
妊娠舍俯视图
80m
走廊
纵向通风
200cm
门
走廊
65cm
单体栏
食槽
30cm
走廊
空怀和妊娠母猪舍 .
0.6头/平方米
排粪沟
100cm
漏缝地板
80m
24
母猪食槽
门洞
