构造柱在抗震要求时箍筋的要求(砌体结构时)

一、框架结构填充墙：这与12ZG003第38页要求相同。

1 当填充墙与框架采用脱开的方法时，宜符合下列规定:封缝。

当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。

钢筋混凝土带的1昆凝土强度等级不小于C20 。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。

女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。

12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。

高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。

二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。

(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。

精品一、框架结构填充墙：建筑抗震设计规范GB50011-2010 第13.3.4-4条：墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

这与12ZG003第38页要求相同。

砌体结构设计规范GB50003-2011第6.3.4条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。

有抗震设防要求时宜采用填充墙与框架脱开的方法。

1当填充墙与框架采用脱开的方法时，宜符合下列规定2）填充墙端部应设置构造柱，柱间距宜不大于20倍墙厚且不大于4000mm ，柱宽度不小于100mm。

柱竖向钢筋不宜小于~10 ，箍筋宜为rTR 5，坚向间距不宜大于400mm。

竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d ，焊接时（单面焊）不小于IOd （d为钢筋直径）。

柱顶与框架梁（板）应预留不小于15mm 的缝隙，用硅自同胶或其他弹性密封材料封缝。

当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm的单筋混凝土柱；2当填充墙与框架采用不脱开的方法时，宜符合下列规定精品2）当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋？昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。

钢筋混凝土带的1昆凝土强度等级不小于C20。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框；3）填充墙长度超过5m或墙长大于2倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱；墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。

女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起；12g614-1 第17页规定门洞大于2100mm时门洞两边设置构造柱。

一、框架结构：GB50011-2010第13.3.4-4条：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置混凝土；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的水平系梁。

这与12ZG003第38页要求相同。

设计规范GB50003-2011第6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。

有时宜采用填充墙与框架脱开的方法。

1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。

柱竖向钢筋不宜小于~10 ，宜为rTR 5 ，坚向间距不宜大于400mm。

竖向钢筋与或其挑出部分的或预留，绑扎接头时不小于30d ，焊接时(单面焊)不小于lOd (d 为)。

柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性封缝。

当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。

钢筋混凝土带的1昆凝土等级不小于C20 。

当有洞口的填充墙尽端至洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。

应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。

砌体结构设计要点1、钢筋砼结构房屋长度超过50米，建筑无特殊要求的应设置伸缩缝。

缝宽一般取50～100，宜取100。

2、同一结构单元内横墙错位（不计入轴线差距小于0.5m者）数量不宜超过横墙总数的1/3，且连续错位不宜多于两道；错位的墙体交接处均应增构造柱。

3、基础埋深应根据建筑±0.000的绝对标高确定基础埋深的相对标高，且基础圈梁顶标高宜设置在建筑室外地面以下。

4、较大洞口（大于2米）两侧应设置构造柱加强。

5、房屋的总高度应满足抗震规范7.1.2的要求，其中总高度是指室外地面到主要屋面板板顶或檐口的高度，半地下室从地下室室内地面算起，全地下室和嵌固条件好的半地下室应允许从室外地面算起。

嵌固条件较好一般指下面两种情况：1）半地下室顶板高出室外地面小于1.5米，地面以下开窗洞处均设有窗井墙，且窗井墙又为半地下室内横墙的延伸。

2）半地下室的室内地面至室外地面的高度大于地下室净高的二分之一，无窗井，且地下室的纵横墙较密，具有较好的嵌固作用。

3）地下室顶板厚度不少于120mm。

6、顶层为坡屋顶时，层高的计算高度不应超过3.6米，当坡屋顶檐口标高处不设水平楼板时，房屋的总高度可以算至檐口。

当檐口标高附近设水平楼板时，此时阁楼应作为一层考虑，高度可取至山尖墙的一半处。

阁楼高度不高，不住人，不设置固定楼梯，只是作为屋架内的一个空间，在房屋高度和层数控制时，可以不作为一层考虑。

7、构造柱设置部位应严格按照抗震规范7.3.1条规定设置。

8、楼梯间不宜设置在房屋的尽端和转角处。

9、外纵墙开洞率不应大于55%。

10、除单面走廊房屋外，应至少有一道内纵墙。

11、纵横墙的布置宜均匀对成，沿平面内宜对齐，墙沿轴线错开距离不宜大于720mm。

12、构造柱纵筋直径一般取 12，箍筋取 6@250。

当有以下情况时宜采用纵筋14，箍筋 6@200：7度时层数超过六层，砌体材料为烧结普通砖、P型烧结多孔砖；7度时层数超过五层，砌体材料为蒸压灰砂砖、蒸压粉煤灰砖。

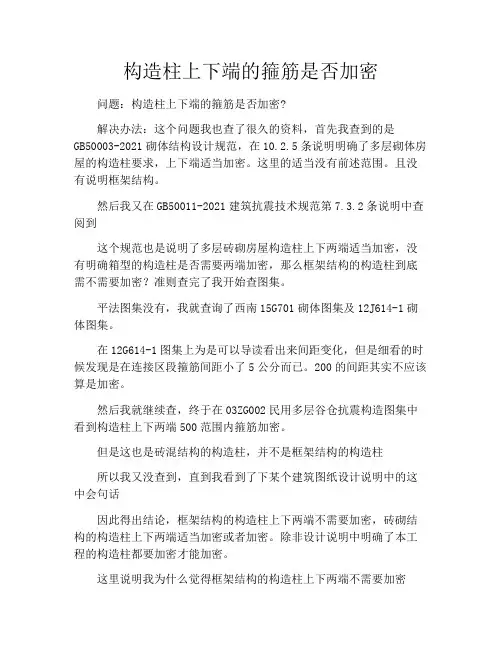

构造柱上下端的箍筋是否加密问题：构造柱上下端的箍筋是否加密?解决办法：这个问题我也查了很久的资料，首先我查到的是GB50003-2021砌体结构设计规范，在10.2.5条说明明确了多层砌体房屋的构造柱要求，上下端适当加密。

这里的适当没有前述范围。

且没有说明框架结构。

然后我又在GB50011-2021建筑抗震技术规范第7.3.2条说明中查阅到这个规范也是说明了多层砖砌房屋构造柱上下两端适当加密，没有明确箱型的构造柱是否需要两端加密，那么框架结构的构造柱到底需不需要加密？准则查完了我开始查图集。

平法图集没有，我就查询了西南15G701砌体图集及12J614-1砌体图集。

在12G614-1图集上为是可以导读看出来间距变化，但是细看的时候发现是在连接区段箍筋间距小了5公分而已。

200的间距其实不应该算是加密。

然后我就继续查，终于在03ZG002民用多层谷仓抗震构造图集中看到构造柱上下两端500范围内箍筋加密。

但是这也是砖混结构的构造柱，并不是框架结构的构造柱所以我又没查到，直到我看到了下某个建筑图纸设计说明中的这中会句话因此得出结论，框架结构的构造柱上下两端不需要加密，砖砌结构的构造柱上下两端适当加密或者加密。

除非设计说明中明确了本工程的构造柱都要加密才能加密。

这里说明我为什么觉得框架结构的构造柱上下两端不需要加密1、是因为完善及图集都没看到特别说明。

2、是在查阅资料的时候发现了王亚雄老师出版的《建筑抗震设计规范》，内容如下框架结构的无需构造柱箍筋不用加密，砖混基底结构的构造柱箍筋需要加密。

抗震设计的要求。

增加拱了的稳定性。

加密区间距一般100MM，非加密区间距一般200MM。

加密范围在每层顶部柱子的顶部和底部，加密区长度为（1/6层高）和（450MM）二者较大值。

构造柱并非承重构件,震害分析和试验表明,在墙体中所适当部位设置钢筋砼构造柱,并与圈梁、腰梁、墙体压顶梁等相接砖墙使之共同工作,可以增加墙体的延性,提高构件抗侧力战斗能力,防止或延缓塔身在地震减缓作用下发生突然倒塌,或减轻墙体损坏程度.它是为增加墙体延性的构造措施.柱子加密箍筋目的是提高柱子矽,柱子影响延性的主要因素是轴压比大小及考虑强柱弱梁原则，才考虑柱子有箍筋加密区或全柱箍筋加密,构造柱不存在轴压比结构性问题,因此构造柱不需加密箍筋。

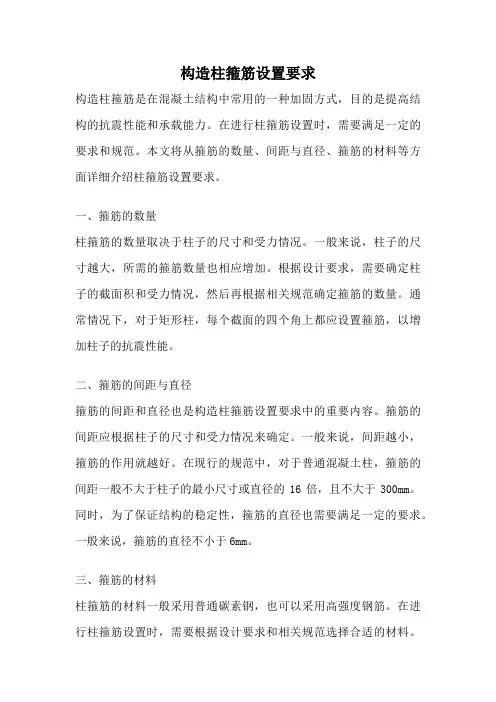

构造柱箍筋设置要求构造柱箍筋是在混凝土结构中常用的一种加固方式，目的是提高结构的抗震性能和承载能力。

在进行柱箍筋设置时，需要满足一定的要求和规范。

本文将从箍筋的数量、间距与直径、箍筋的材料等方面详细介绍柱箍筋设置要求。

一、箍筋的数量柱箍筋的数量取决于柱子的尺寸和受力情况。

一般来说，柱子的尺寸越大，所需的箍筋数量也相应增加。

根据设计要求，需要确定柱子的截面积和受力情况，然后再根据相关规范确定箍筋的数量。

通常情况下，对于矩形柱，每个截面的四个角上都应设置箍筋，以增加柱子的抗震性能。

二、箍筋的间距与直径箍筋的间距和直径也是构造柱箍筋设置要求中的重要内容。

箍筋的间距应根据柱子的尺寸和受力情况来确定。

一般来说，间距越小，箍筋的作用就越好。

在现行的规范中，对于普通混凝土柱，箍筋的间距一般不大于柱子的最小尺寸或直径的16倍，且不大于300mm。

同时，为了保证结构的稳定性，箍筋的直径也需要满足一定的要求。

一般来说，箍筋的直径不小于6mm。

三、箍筋的材料柱箍筋的材料一般采用普通碳素钢，也可以采用高强度钢筋。

在进行柱箍筋设置时，需要根据设计要求和相关规范选择合适的材料。

为了保证箍筋的机械性能和耐久性，材料的质量必须符合国家标准和规范要求。

四、柱箍筋的施工要求在进行柱箍筋的施工时，需要注意以下几点要求：1. 箍筋应按照设计要求和规范要求正确设置，并且要保证位置准确。

2. 箍筋的连接必须牢固，不得出现松动、脱落等情况。

3. 箍筋的长度应符合规范要求，一般来说，箍筋的长度应大于柱子截面尺寸的2倍。

4. 箍筋的固定要牢固可靠，一般采用钢丝或钢筋焊接的方式进行固定。

5. 在施工过程中，要定期检查箍筋的质量和设置情况，如有问题及时进行修正和整改。

五、柱箍筋设置的意义合理设置柱箍筋可以提高混凝土结构的抗震性能和承载能力。

柱箍筋能够增加柱子的抗弯能力和承载能力，使其更加坚固和稳定。

同时，柱箍筋还能抑制柱子的侧向位移，提高结构的整体抗震性能。

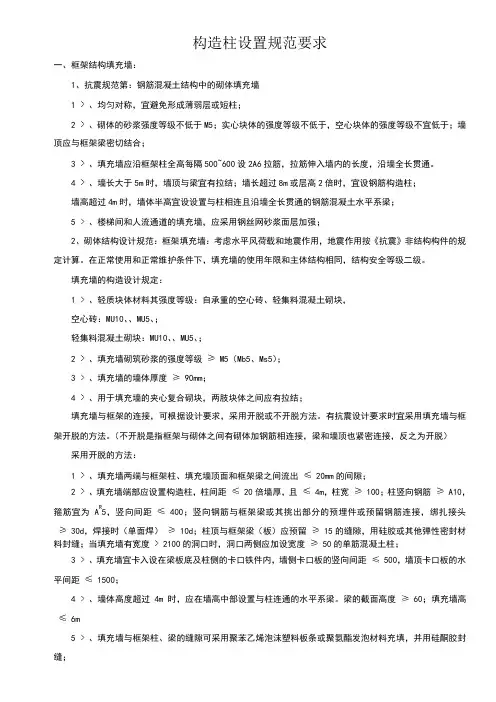

构造柱设置规范要求一、框架结构填充墙：1、抗震规范第：钢筋混凝土结构中的砌体填充墙1、均匀对称，宜避免形成薄弱层或短柱；2、砌体的砂浆强度等级不低于M5；实心块体的强度等级不低于，空心块体的强度等级不宜低于；墙顶应与框架梁密切结合；3、填充墙应沿框架柱全高每隔500~600设2A6拉筋，拉筋伸入墙内的长度，沿墙全长贯通。

4、墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设钢筋构造柱；墙高超过4m时，墙体半高宜设设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁；5、楼梯间和人流通道的填充墙，应采用钢丝网砂浆面层加强；2、砌体结构设计规范：框架填充墙：考虑水平风荷载和地震作用，地震作用按《抗震》非结构构件的规定计算。

在正常使用和正常维护条件下，填充墙的使用年限和主体结构相同，结构安全等级二级。

填充墙的构造设计规定：1、轻质块体材料其强度等级：自承重的空心砖、轻集料混凝土砌块，空心砖：MU10、、MU5、；轻集料混凝土砌块：MU10、、MU5、；2、填充墙砌筑砂浆的强度等级M5（Mb5、Ms5）；3、填充墙的墙体厚度90mm；4、用于填充墙的夹心复合砌块，两肢块体之间应有拉结；填充墙与框架的连接，可根据设计要求，采用开脱或不开脱方法。

有抗震设计要求时宜采用填充墙与框架开脱的方法。

（不开脱是指框架与砌体之间有砌体加钢筋相连接，梁和墙顶也紧密连接，反之为开脱）采用开脱的方法：1、填充墙两端与框架柱、填充墙顶面和框架梁之间流出20mm的间隙；2、填充墙端部应设置构造柱，柱间距20倍墙厚，且4m，柱宽100；柱竖向钢筋A10，箍筋宜为A R5，竖向间距400；竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头30d，焊接时（单面焊）10d；柱顶与框架梁（板）应预留15的缝隙，用硅胶或其他弹性密封材料封缝；当填充墙有宽度2100的洞口时，洞口两侧应加设宽度50的单筋混凝土柱；3、填充墙宜卡入设在梁板底及柱侧的卡口铁件内，墙侧卡口板的竖向间距500，墙顶卡口板的水平间距1500；4、墙体高度超过4m时，应在墙高中部设置与柱连通的水平系梁。

1 当填充墙与框架采用脱开的方法时，宜符合下列规定:封缝。

当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。

钢筋混凝土带的1昆凝土强度等级不小于C20 。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。

女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。

12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。

高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。

二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。

(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。

)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。

构造柱设置标准要求构造柱的设置标准要求分为以下几种情况：涉及到砌体构造、框架填充墙和抗震设计几个方面，详细内容均自以下建筑标准，由于内容较多，标准可以上网自行查找，尽量查找最新的标准，不方便查找的也可以参看以下内容。

方法/步骤砌体构造设计标准(GB50003-2023)10．2．4 各类砖砌体房屋的现浇钢筋混凝土构造柱(以下简称构造柱)，其设置应符合现行国家标准《建筑抗震设计标准》GB 50011的有关规定，并应符合以下规定：1 构造柱设置部位应符合表10. 2．4的规定；2 外廊式和单面走廊式的房屋，应根据房屋增加一层的层数，按表10. 2．4的要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理；3 横墙较少的房屋，应根据房屋增加一层的层数，按表10．2．4的要求设置构造柱。

当横墙较少的房屋为外廊式或单面走廊式时，应按本条2款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时应按增加二层的层数对待；4 各层横墙很少的房屋，应按增加二层的层数设置构造柱；5 采用蒸压灰砂普通砖和蒸压粉煤灰普通砖的砌体房屋，当砌体的抗剪强度仅到达普通黏土砖砌体的70％时(普通砂浆砌筑)，应根据增加一层的层数按本条1～4款要求设置构造柱；但6度不超过四层、7度不超过三层和8度不超过二层时应按增加二层的层数对待；6 有错层的多层房屋，在错层部位应设置墙，其与其他墙交接处应设置构造柱；在错层部位的错层楼板位置应设置现浇钢筋混凝土圈梁；当房屋层数不低于四层时，底部1/4楼层处错层部位墙中部的构造柱间距不宜大于2m。

注：1 较大洞口，内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时允许适当放宽，但洞侧墙体应加强；2 当按本条第2～5款规定确定的层数超出表10．2. 4范围，构造柱设置要求不应低于表中相应烈度的最高要求且宜适当进步。

10．2．5 多层砖砌体房屋的构造柱应符合以下构造规定：1 构造柱的最小截面可为180mm×240mm(墙厚190mm时为180mm×190mm)；构造柱纵向钢筋宜采用412，箍筋直径可采用6mm，间距不宜大于250mm，且在柱上、下端适当加密；当6、7度超过六层、8度超过五层和9度时，构造柱纵向钢筋宜采用414，箍筋间距不应大于200mm；房屋四角的构造柱应适当加大截面及配筋；2 构造柱与墙连接处应砌成马牙槎，沿墙高每隔500mm设26程度钢筋和4分布短筋平面内点焊组成的拉结网片或4点焊钢筋网片，每边伸入墙内不宜小于1m。

1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。

钢筋混凝土带的1昆凝土强度等级不小于C20 。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。

女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。

12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。

高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。

二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。

(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。

)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。

一、框架结构填充墙：建筑抗震设计规范GB50011-2010第13.3.4-4条：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置钢筋混凝土构造柱；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

这与12ZG003第38页要求相同。

砌体结构设计规范GB50003-2011第6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。

有抗震设防要求时宜采用填充墙与框架脱开的方法。

1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，柱间距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。

柱竖向钢筋不宜小于~10 ，箍筋宜为rTR 5 ，坚向间距不宜大于400mm。

竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d ，焊接时(单面焊)不小于lOd (d 为钢筋直径)。

柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性密封材料封缝。

当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。

钢筋混凝土带的1昆凝土强度等级不小于C20 。

当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于 2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。

6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。

女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。

构造柱设置规范要求一、框架结构填充墙：1、抗震规范第13.3.4：钢筋混凝土结构中的砌体填充墙1、均匀对称，宜避免形成薄弱层或短柱；2、砌体的砂浆强度等级不低于M5 ；实心块体的强度等级不低于MU2.5 ，空心块体的强度等级不宜低于 MU3.5 ；墙顶应与框架梁密切结合；3、填充墙应沿框架柱全高每隔500~600 设 2A6 拉筋，拉筋伸入墙内的长度，沿墙全长贯通。

4、墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高 2 倍时，宜设钢筋构造柱；墙高超过 4m 时，墙体半高宜设设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁；5、楼梯间和人流通道的填充墙，应采用钢丝网砂浆面层加强；2、砌体结构设计规范6.3：框架填充墙：考虑水平风荷载和地震作用，地震作用按《抗震》非结构构件的规定计算。

在正常使用和正常维护条件下，填充墙的使用年限和主体结构相同，结构安全等级二级。

填充墙的构造设计规定：1、轻质块体材料其强度等级：自承重的空心砖、轻集料混凝土砌块，空心砖： MU10 、 MU7.5 、 MU5 、 MU3.5 ；轻集料混凝土砌块： MU10 、 MU7.5 、 MU5 、MU3.5 ；2、填充墙砌筑砂浆的强度等级M5 （ Mb5 、 Ms5）；3、填充墙的墙体厚度90mm ；4、用于填充墙的夹心复合砌块，两肢块体之间应有拉结；填充墙与框架的连接，可根据设计要求，采用开脱或不开脱方法。

有抗震设计要求时宜采用填充墙与框架开脱的方法。

（不开脱是指框架与砌体之间有砌体加钢筋相连接，梁和墙顶也紧密连接，反之为开脱）采用开脱的方法：1、填充墙两端与框架柱、填充墙顶面和框架梁之间流出20mm 的间隙；2、填充墙端部应设置构造柱，柱间距20 倍墙厚，且4m，柱宽 100；柱竖向钢筋A10，箍筋宜为RA 5，竖向间距 400；竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头30d，焊接时（单面焊）10d；柱顶与框架梁（板）应预留15 的缝隙，用硅胶或其他弹性密封材料封缝；当填充墙有宽度 2100的洞口时，洞口两侧应加设宽度50 的单筋混凝土柱；3、填充墙宜卡入设在梁板底及柱侧的卡口铁件内，墙侧卡口板的竖向间距500，墙顶卡口板的水平间距1500；4、墙体高度超过 4m 时，应在墙高中部设置与柱连通的水平系梁。

简述构造柱在抗震中的作用及构造要求。

构造柱是指在建筑物中用于支撑楼层结构和地面建筑物的混凝土柱。

在地震等建筑物遭受外力破坏时,构造柱能够承担建筑物的重量,防止建筑物倒塌,保护人员和财产的安全。

本文将简述构造柱在抗震中的作用及构造要求。

构造柱在抗震中的作用构造柱能够承担建筑物的重量,防止建筑物倒塌,保护人员和财产的安全。

在地震等建筑物遭受外力破坏时,构造柱能够承受建筑物的重量,防止建筑物倒塌,保护人员和财产的安全。

此外,构造柱还能够缓解地震对建筑物的冲击,减少建筑物的变形和损坏。

构造柱的抗震作用主要源于以下几个方面:1. 构造柱的抗弯承载力较高。

构造柱是混凝土柱,具有较高的抗弯承载力,能够有效地承受建筑物的重量。

2. 构造柱的抗震性能较好。

构造柱与建筑物的抗震构造措施相结合,能够有效地提高建筑物的抗震性能。

3. 构造柱的抗震构造要求较严格。

构造柱的抗震构造要求应根据建筑物的抗震等级和抗震构造措施的要求进行设计。

构造柱的构造要求构造柱的构造要求主要包括以下几个方面:1. 构造柱的截面尺寸应满足建筑物的抗震要求。

构造柱的截面尺寸应根据建筑物的抗震等级和抗震构造措施的要求进行设计。

2. 构造柱的混凝土强度应满足建筑物的抗震要求。

构造柱的混凝土强度应根据建筑物的抗震等级和抗震构造措施的要求进行设计。

3. 构造柱的钢筋直径和钢筋数量应满足建筑物的抗震要求。

构造柱的钢筋直径应根据建筑物的抗震等级和抗震构造措施的要求进行设计。

4. 构造柱的箍筋应满足建筑物的抗震要求。

构造柱的箍筋应根据建筑物的抗震等级和抗震构造措施的要求进行设计。

构造柱在抗震中发挥着重要的作用,其构造要求也应根据建筑物的抗震等级和抗震构造措施的要求进行设计。

设计构造柱时,应充分考虑建筑物的抗震性能和安全性。
