安全阀基本常识

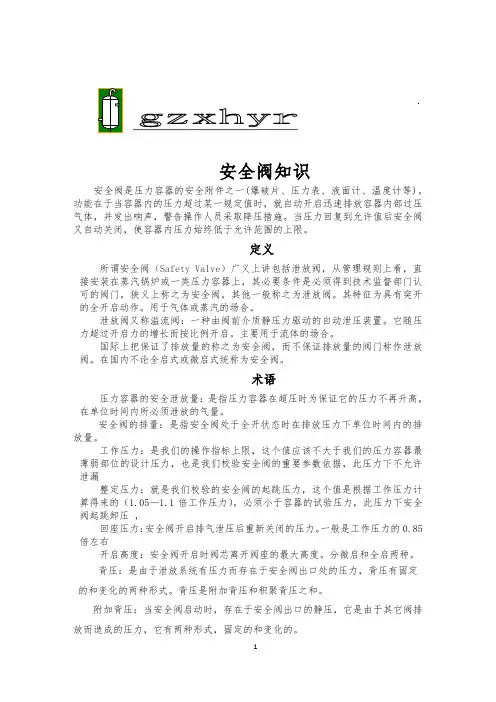

安全阀知识安全阀是压力容器的安全附件之一(爆破片、压力表、液面计、温度计等)。

功能在于当容器内的压力超过某一规定值时，就自动开启迅速排放容器内部过压气体，并发出响声，警告操作人员采取降压措施。

当压力回复到允许值后安全阀又自动关闭，使容器内压力始终低于允许范围的上限。

定义所谓安全阀（Safety Valve）广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合。

泄放阀又称溢流阀：一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

国际上把保证了排放量的称之为安全阀，而不保证排放量的阀门称作泄放阀。

在国内不论全启式或微启式统称为安全阀。

术语压力容器的安全泄放量：是指压力容器在超压时为保证它的压力不再升高，在单位时间内所必须泄放的气量。

安全阀的排量：是指安全阀处于全开状态时在排放压力下单位时间内的排放量。

工作压力：是我们的操作指标上限，这个值应该不大于我们的压力容器最薄弱部位的设计压力，也是我们校验安全阀的重要参数依据，此压力下不允许泄漏整定压力：就是我们校验的安全阀的起跳压力，这个值是根据工作压力计算得来的（1.05—1.1倍工作压力），必须小于容器的试验压力，此压力下安全阀起跳卸压，回座压力：安全阀开启排气泄压后重新关闭的压力。

一般是工作压力的0.85倍左右开启高度：安全阀开启时阀芯离开阀座的最大高度。

分微启和全启两种。

背压：是由于泄放系统有压力而存在于安全阀出口处的压力，背压有固定的和变化的两种形式。

背压是附加背压和积聚背压之和。

附加背压：当安全阀启动时，存在于安全阀出口的静压，它是由于其它阀排放而造成的压力，它有两种形式，固定的和变化的。

积聚背压：泄压阀打开后由于流动使泄放主管中增加的压力。

工作原理当安全阀阀瓣下的气体压力超过弹簧的压紧力时，阀瓣就被顶开。

安全阀的基础知识1、安全阀的基本知识（1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

（2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

（3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

（4）工作压力P：阀门在使用介质温度下的压力。

（5）工作温度T：阀门在使用介质下的温度。

（6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

（7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

（8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

（9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）。

（10）开启高度h: 阀瓣离开关闭位置的实际升程。

（11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

（12）排量系数Kd：阀门实际排量与理论排量的比值。

（14）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

（15）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构（1）阀体。

（2）阀座。

（3）阀瓣。

（4）调节圈。

（5）弹簧。

（6）阀杆。

（7）阀盖。

（8）阀帽。

3、安全阀的分类（1）按使用介质分：a:蒸汽用安全阀。

b:空气及其它气体用安全阀。

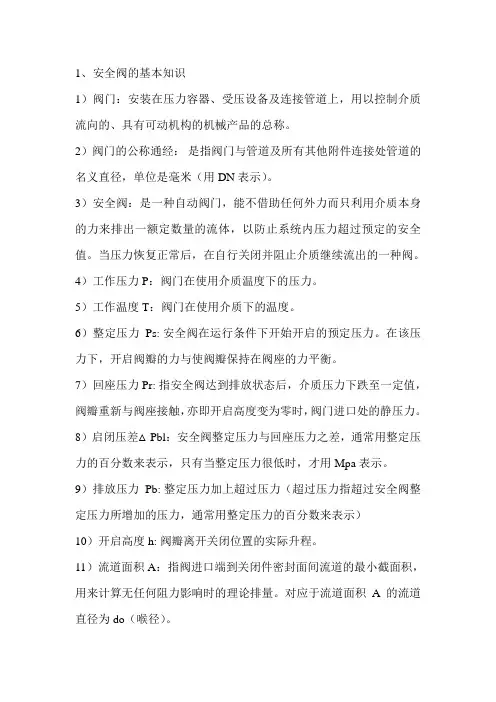

1、安全阀的基本知识1）阀门：安装在压力容器、受压设备及连接管道上，用以控制介质流向的、具有可动机构的机械产品的总称。

2）阀门的公称通经：是指阀门与管道及所有其他附件连接处管道的名义直径，单位是毫米（用DN表示）。

3）安全阀：是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体，以防止系统内压力超过预定的安全值。

当压力恢复正常后，在自行关闭并阻止介质继续流出的一种阀。

4）工作压力P：阀门在使用介质温度下的压力。

5）工作温度T：阀门在使用介质下的温度。

6）整定压力Ps: 安全阀在运行条件下开始开启的预定压力。

在该压力下，开启阀瓣的力与使阀瓣保持在阀座的力平衡。

7）回座压力Pr: 指安全阀达到排放状态后，介质压力下跌至一定值，阀瓣重新与阀座接触，亦即开启高度变为零时，阀门进口处的静压力。

8）启闭压差△Pbl：安全阀整定压力与回座压力之差，通常用整定压力的百分数来表示，只有当整定压力很低时，才用Mpa表示。

9）排放压力Pb: 整定压力加上超过压力（超过压力指超过安全阀整定压力所增加的压力，通常用整定压力的百分数来表示）10）开启高度h: 阀瓣离开关闭位置的实际升程。

11）流道面积A：指阀进口端到关闭件密封面间流道的最小截面积，用来计算无任何阻力影响时的理论排量。

对应于流道面积A的流道直径为do（喉径）。

12）排量系数Kd：阀门实际排量与理论排量的比值。

13）密封试验压力Pt: 进行密封试验时规定的压力，在此压力下测量通过关闭件密封面的泄漏率。

一般取整定压力的90%作为密封试验压力。

14）出厂试验；出厂前对产品所进行的壳体强度、密封性、开启压力的试验。

2、安全阀基本结构1）阀体 2）阀座 3）阀瓣 4）调节圈 5）弹簧 6）阀杆 7）阀盖 8）阀帽3、安全阀的分类1）按使用介质分：a:蒸汽用安全阀 b:空气及其它气体用安全阀 c:液体用安全阀2）按公称压力分a:低压安全阀：公称压力PN≤1.6Mpa b:中压安全阀：公称压力PN1.6～6.4Mpac:高压安全阀：公称压力PN6.4～80.0Mpa d:超高压安全阀：公称压力PN﹥100Mpa3）按适用温度分：a:超低温安全阀：t≤-100°C b:低温安全阀：-100°C～-40 °Cc:常温安全阀：-40 °C～120 °C d:中温安全阀：120 °C～450 °Ce:高温安全阀：t＞ 450 °C4）按连接方式分：a:法兰连接安全阀 b:螺纹连接安全阀 c:焊接连接安全阀5）按开启高度分：a:微启式安全阀：开启高度在do /40～ do /20b:全启式安全阀：开启高度不小于do /4c:中启式安全阀：开启高度介于微启式和全启式之间6）按结构形式分：a:杠杆重锤式安全阀 b:弹簧式安全阀 c:脉冲式安全阀（又称先导式安全阀）d:微启式安全阀 e:全启式安全阀 f:全封闭式安全阀 g:半封闭式安全阀 h:敞开式安全阀4、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求，在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可靠的密封。

安全阀基本常识一、什么是安全阀呢？安全阀呀，就像是一个小卫士呢。

它是一种自动阀门哦。

在系统压力超过规定值的时候，它就会自动开启，把多余的压力释放出去，就像给压力找个出口，让整个系统不会因为压力太大而出现危险。

二、安全阀的类型有好几种类型呢。

比如弹簧式安全阀，它里面有个弹簧，这个弹簧的弹性就和它的压力设定有关系啦。

还有杠杆式安全阀，就像是一个小杠杆在起作用哦。

全启式安全阀呢，在开启的时候能够一下子把通道开得很大，让压力迅速释放；微启式安全阀相对来说开启的程度就小一些。

三、安全阀的工作原理简单说呢，当系统中的压力升高到安全阀设定的压力值时，安全阀内部的一些结构就会被这个压力推动。

就像弹簧式安全阀，压力大到一定程度就会把弹簧压缩，然后阀门就打开啦，压力就可以跑出去了。

等到系统里的压力降低到安全值以下呢，安全阀又会自己关闭，这样就又能保证系统正常运行了。

四、安全阀的重要性这可太重要啦。

要是没有安全阀，很多设备可能就会因为压力过大而爆炸或者损坏呢。

比如说在一些锅炉系统里，如果没有安全阀来控制压力，那锅炉可能就会像气球一样炸掉，那可就太危险啦。

它就像一个保护神，默默守护着整个系统的安全。

五、安全阀的安装位置安全阀一般安装在系统压力比较容易升高的地方。

比如说在管道的一些关键部位，或者是在容器的顶部等地方。

这样可以最及时地感受到压力的变化，然后及时发挥它的作用呢。

六、安全阀的维护安全阀也需要好好照顾哦。

要定期检查它是不是能正常工作，看看阀门有没有被堵住之类的。

就像我们照顾小宠物一样，要经常看看它是不是健康的。

如果发现安全阀有问题，就得及时修理或者更换，可不能让它带病工作呢。

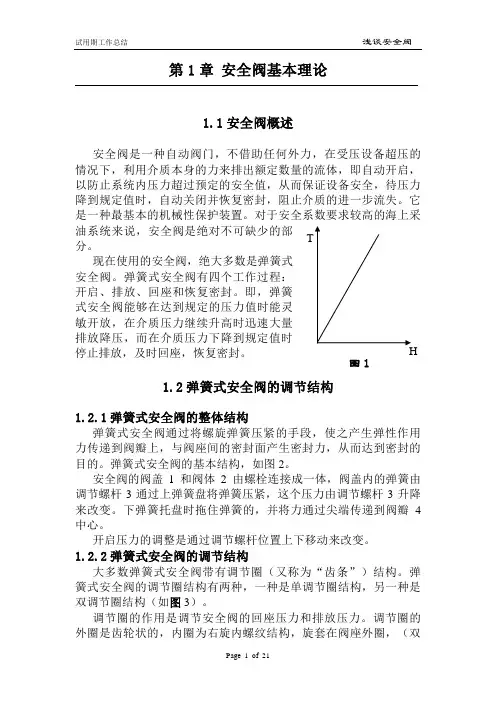

图1 第1章 安全阀基本理论1.1安全阀概述安全阀是一种自动阀门，不借助任何外力，在受压设备超压的情况下，利用介质本身的力来排出额定数量的流体，即自动开启，以防止系统内压力超过预定的安全值，从而保证设备安全，待压力降到规定值时，自动关闭并恢复密封，阻止介质的进一步流失。

它是一种最基本的机械性保护装置。

对于安全系数要求较高的海上采油系统来说，安全阀是绝对不可缺少的部分。

现在使用的安全阀，绝大多数是弹簧式安全阀。

弹簧式安全阀有四个工作过程：开启、排放、回座和恢复密封。

即，弹簧式安全阀能够在达到规定的压力值时能灵敏开放，在介质压力继续升高时迅速大量排放降压，而在介质压力下降到规定值时停止排放，及时回座，恢复密封。

1.2弹簧式安全阀的调节结构1.2.1弹簧式安全阀的整体结构弹簧式安全阀通过将螺旋弹簧压紧的手段，使之产生弹性作用力传递到阀瓣上，与阀座间的密封面产生密封力，从而达到密封的目的。

弹簧式安全阀的基本结构，如图2。

安全阀的阀盖1和阀体2由螺栓连接成一体，阀盖内的弹簧由调节螺杆3通过上弹簧盘将弹簧压紧，这个压力由调节螺杆3升降来改变。

下弹簧托盘时拖住弹簧的，并将力通过尖端传递到阀瓣4中心。

开启压力的调整是通过调节螺杆位置上下移动来改变。

1.2.2弹簧式安全阀的调节结构大多数弹簧式安全阀带有调节圈（又称为“齿条”）结构。

弹簧式安全阀的调节圈结构有两种，一种是单调节圈结构，另一种是双调节圈结构（如图3）。

调节圈的作用是调节安全阀的回座压力和排放压力。

调节圈的外圈是齿轮状的，内圈为右旋内螺纹结构，旋套在阀座外圈，（双调节圈结构的另一只旋套在阀瓣外圈），调节圈的上下移动位置，改变了介质的动量大小，也就改变了介质冲击密封面时建立的压力区能量大小。

使托起阀瓣的力的大小得以改变，从而达到相应改变排放和回座时的压力差值。

一般来说，当下调节圈向下调时，调节圈与阀瓣间距离拉大，冲出的介质建立的聚压动能区力量就小，将阀瓣抬起的力也小，就易于回座，使回座压力提高，但同时不利于达到排放。

安全阀中国特种设备检验协会12横杆阀帽调节螺套弹簧座阀盖扳手弹簧阀杆导向套反冲盘阀瓣调节圈阀座1212主阀阀座主阀阀体进口嘴活塞主阀弹簧主阀导向套接管Ⅰ阀座调节钉 螺套导阀阀体滑梭压盖顶杆阀座阀座罩压块“O ”型圈阀轴导向套弹簧座弹簧盖板 保护罩 调整螺钉接管Ⅱ自动开启，而在压力回到工作压力或略低于工作压力时，又自动关闭。

由于多数工况条件下普遍采用的是弹簧直接载荷式安a.b．反冲盘、向向上，再就是阀座对阀瓣的托力（压紧力），这个压紧力在密封面上所产生的比压力，保证了安全阀关闭件间有了必需的密封性。

当系统中的压力升高且超过正常工作压力时，坏（合力不为零）开始升起，如图4-2所示。

c．当介质压力Pd．当介质压力P封比压力，状态。

按照动作原理，12图示为对微启式安全阀的样所作的全性能测试记录（合肥所检测中心测试）图示为对全启式安全阀抽样所作的全性能测试记录（合肥所检测中心测试） b点（开始有位移）所对应的a点为开启压力值（0.709MPa），ｄ点（达全开高度）所对应的ｃ点值为排放压力值（0.766MPa），ｆ点（位移为零）所对应的ｅ点值回座压力值（0.646MPa），开启高度为Y10-Y0（9.6mm）。

(Y0为原始位置值,Y10开启后的最高值)πd h≥d2π/4 则h≥d/412121212第二节对安全阀的基本要求安全阀既然作为锅炉、压力容器、压力管道等承压设备的超压保护装置，那么对它的要求也是比较全面的，世界主要工业国家对安全阀都制定了许多适应本国水平的相应法规来规范安全阀的设计、制造和使用，我国近年也制定了若干规范，如：TSG ZF001-2006《安全阀安全技术监察规程》、《蒸汽锅炉安全技术监察规程》和《压力容器安全技术监察规程》等安全技术规范。

综合各国的这些规范来看，都要求安全阀在以下几个方面得到满足。

1. 对安全阀性能上的基本要求a. 准确开启-涉及到整定压力偏差这是对安全阀的最基本要求，当工作介质超过正常的操作压力渐渐达到开启压力时，安全阀的关闭件应能准确地在设定的整定压力打开泄压。

安全阀基本常识安装注意事项安全阀是特种设备上重要的安全附件，其安装也有相应的要求，下面列举一些常见的事项：1、额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。

可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

2、安全阀应垂直安装在锅商、集箱的最高位置。

在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。

3、杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

4、对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。

5、安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。

如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

6、安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。

安全阀排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。

安全阀的分类方法我们常见的安全阀一般有以下几种：1、按整体结构和加载结构的形式可以分为重锤杠杆式安全阀、弹簧式和控制式3种；2、按阀瓣式开启高度与阀流通直径之比可以分为微启式和全启式安全阀2种；3、按气体排放的方式可以分为全封闭式、半封闭式和敞开式3种。

通常所说的安全阀，一般是指较常见的弹簧式安全阀。

安全阀出厂资料应有的内容安全阀出厂必须随带产品质量证明书，并在产品上装设牢固的金属铭牌。

铭牌上应载明下列内容：（1）制造单位名称、制造许可证编号；（2）产品编号；（3）型号、型式、规格；（4）公称压力，MPa；（5）阀座通径，mm；（6）排放系数；（7）出厂年月；（8）检验合格标记。

部分安全阀铭牌上还应注明适用的介质、温度。

安全阀的选用选用安全阀应从以下几个方面考虑：1、结构形式，主要取决于设备的工艺条件以及工作介质、特性。

安全阀基础知识xx安全阀其本身作为超压泄放装置在石油化工企业中应用广泛，以下是由我整理关于，提供给大家参考和了解，希望大家喜欢!一、安全阀知识概述安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。

其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。

二、安全阀的定义所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。

安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。

由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。

因此，二者的不同之处往往被忽视。

从而也就出现了许多间题。

如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解：1、安全阀Safety Valve一种由阀前介质静压力驱动的自动泄压装置。

其特征为具有突开的全开启动作。

用于气体或蒸汽的场合。

2、泄放阀Relief Valve，又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。

它随压力超过开启力的增长而按比例开启。

主要用于流体的场合。

3、安全泄放阀Safet Relief Valve，又称安全溢流阀一种由介质压力驱动的自动泄压装置。

根据使用场合不同既适用作安全阀也适用作泄放阀。

以日本为例，给安全阀和泄放阀作出明确定义的比较少，一般用作锅炉这类大型贮能压力容器的安全装置称之为安全阀，安装在管道上或其他设设施上的称之为泄放阀。

不过，若按日本通产省的《火力发电技术标准》的规定看，设备上安全保障的重要部分，指定使用安全阀，如锅炉、过热器、再热器等。

而在减压阀的下侧需要与锅炉和涡轮机相接的场合，都需要安装泄放阀或安全阀。

如此看，安全阀要求比泄放阀更具可靠性。

另外，从日本劳动省的高压气体管理规则、运输省及各级船舶协会的规则中，对安全排放量的认定和规定来看，我们把保证了排放量的称之为安全阀，而不保证排放量的阀门称作泄放阀。

安全阀基本常识姓名：XXX部门：XXX日期：XXX安全阀基本常识安装注意事项安全阀是特种设备上重要的安全附件，其安装也有相应的要求，下面列举一些常见的事项：1、额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。

可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

2、安全阀应垂直安装在锅商、集箱的最高位置。

在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。

3、杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

4、对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。

5、安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。

如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

6、安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。

安全阀排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。

安全阀的分类方法我们常见的安全阀一般有以下几种：1、按整体结构和加载结构的形式可以分为重锤杠杆式安全阀、弹第 2 页共 6 页簧式和控制式3种；2、按阀瓣式开启高度与阀流通直径之比可以分为微启式和全启式安全阀2种；3、按气体排放的方式可以分为全封闭式、半封闭式和敞开式3种。

通常所说的安全阀，一般是指较常见的弹簧式安全阀。

安全阀出厂资料应有的内容安全阀出厂必须随带产品质量证明书，并在产品上装设牢固的金属铭牌。

铭牌上应载明下列内容：（1）制造单位名称、制造许可证编号；（2）产品编号；（3）型号、型式、规格；（4）公称压力，MPa；（5）阀座通径，mm；（6）排放系数；（7）出厂年月；（8）检验合格标记。

安全阀知识点全掌握安全阀是一种用于保护压力容器和管道系统免受超压的装置，它能够通过自动释放压力来保证系统的安全运行。

下面将介绍安全阀的相关知识点，包括安全阀的工作原理、分类、设计参数、选择和安装注意事项等内容。

一、安全阀的工作原理安全阀的工作原理是基于压力平衡原理，其内部设有一个调整弹簧，当压力超过设定值时，弹簧弹力大于被控制介质压力，阀门开启并通过排气室将介质排出，当压力降低到设定值以下时，阀门关闭，使系统保持在安全压力范围内。

二、安全阀的分类1.根据工作原理(1)弹簧式安全阀：通过弹簧力来调节阀门开启和关闭压力；(2)薄膜式安全阀：通过软骨膜的变形来实现阀门的开启和关闭。

2.根据结构特点(1)单座式安全阀：阀盖和阀座为一体，结构简单，适用于小流量和中低压力范围；(2)双座式安全阀：阀盖和阀座分开，流道更复杂，适用于大流量和高压力范围。

三、安全阀的设计参数1.弹簧式安全阀的设计参数(1)设计压力：最大允许工作压力；(2)设计温度：最高允许工作温度；(3)设计流量：单位时间内通过系统的介质流量；(4)排气容积：单位时间内通过安全阀的介质排放量。

2.薄膜式安全阀的设计参数(1)初始弯曲率：软骨膜在初始状态下的形状；(2)挠度：软骨膜在不同工作压力下的变形幅度；(3)开启压力差：软骨膜开始弯曲的压力差。

四、安全阀的选择1.参考标准：根据国家或行业相关标准进行选择；2.工作参数：考虑介质的压力、温度和流量等参数；3.设备类型：选择适用于具体设备类型和工作环境的安全阀；4.重要性级别：根据介质的危险性和流程的重要性确定安全阀的级别。

五、安全阀的安装注意事项1.安装位置：应尽量将安全阀安装在介质流动方向上，避免阀门闸板类外漏；2.排放管道：排放管道应妥善布置，避免介质喷溅和损坏设备；3.安全阀的密封和校验：定期检查安全阀的密封情况和校验安全阀的压力开启值；4.定期维护：对安全阀进行定期维护和检修，确保其正常工作。
