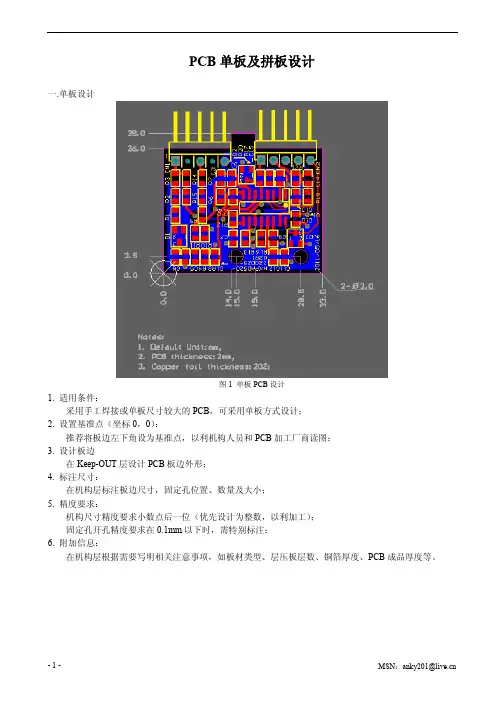

PCB单板及拼板设计一.单板设计图1 单板PCB设计1. 适用条件：采用手工焊接或单板尺寸较大的PCB，可采用单板方式设计；2. 设置基准点（坐标0，0）：推荐将板边左下角设为基准点，以利机构人员和PCB加工厂商读图；3. 设计板边在Keep-OUT层设计PCB板边外形；4. 标注尺寸：在机构层标注板边尺寸，固定孔位置、数量及大小；5. 精度要求：机构尺寸精度要求小数点后一位（优先设计为整数，以利加工）；固定孔开孔精度要求在0.1mm以下时，需特别标注；6. 附加信息：在机构层根据需要写明相关注意事项，如板材类型、层压板层数、铜箔厚度、PCB成品厚度等。

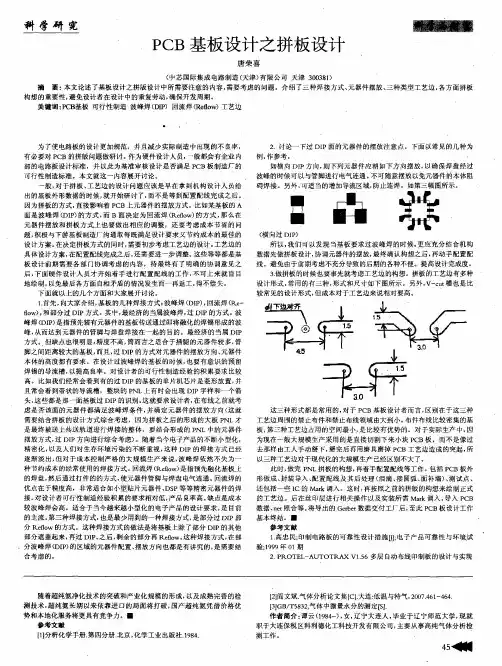

二.拼板设计图2 拼板PCB设计1. 适用条件：PCB单板尺寸太小，为提高焊接速度，可将同一块PCB设计为连片，或将不同块PCB设计为拼板；2. 设置基准点（坐标0，0）：推荐将实际板边左下角设为基准点，以利机构人员和PCB加工厂商读图；3. 设计板边在Keep-OUT层，根据单板PCB的外形特征，设计PCB拼板或连片外形；如PCB上有贴片元器件，并需用机器焊接，则还需设计工艺边，并在工艺边上设计定位孔（定位孔大小根据相应加工厂条件确定）和光绘点；如PCB上只有接插件，且采用手工焊接，或者虽然采用机器焊接，但需吃锡焊盘距板边3mm以上，则无需另加工艺边；否则需加工艺边，一般采用3mm设计，可根据实际需要调整宽度；工艺边需V割区域用虚线表示，并标明V-CUT；板边不规则时，可采用邮票孔形式设计工艺边；4. 标注尺寸：在机构层标注板边尺寸，V-CUT位置尺寸，固定孔位置、数量及大小；5. 精度要求：机构尺寸精度要求小数点后一位（优先设计为整数，以利加工）；固定孔开孔精度要求在0.1mm以下时，需特别标注；6. 附加信息：如用机器焊接，则需在合适位置标注过炉方向；在机构层根据需要写明相关注意事项，如板材类型、层压板层数、铜箔厚度、PCB成品厚度等。

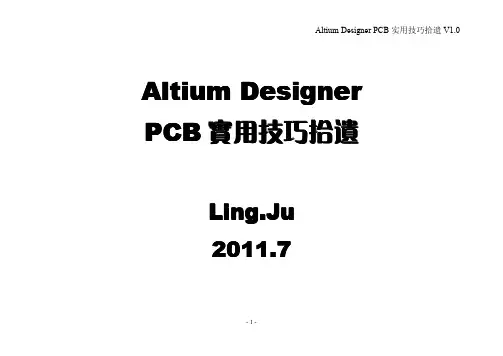

Altium Designer PCB实用技巧拾遗Ling.Ju2011.7-1--2-问题1：AD 布蛇形线方法........................................................................................................................................................................................................................................................................................................................................................................................................................................................33问题2：大电流走线中去除阻焊层........................................................................................................................................................................................................................................................................................................................................................................................................................1010问题3：总线画法......................................................................................................................................................................................................................................13问题4：从原理图到PCB ........................................................................................................................................................................................................................................................................................................................................................................................................................................................1414问题5：走线中换层、操作过孔、操作走线..........................................................................................................................................................................................................................................................................................................................................................................................1717问题6：走线推挤与连线方式快速设置....................................................................................................................................................................................................20问题7：简易图元的PCB 黏贴...................................................................................................................................................................................................................22问题8：复杂图元（：复杂图元（LOGO LOGO LOGO）的）的PCB 制作....................................................................................................................................................................................................23问题9：栅格设置与捕获......................................................................................................................................................................................................................................................................................................................................................................................................................................................2626问题1010：丝印文字反色输出及位置设置：丝印文字反色输出及位置设置..................................................................................................................................................................................................27问题1111：各种：各种：各种~~多边形填充.......................................................................................................................................................................................................................29问题1212：：PCB 中高亮选中网络..................................................................................................................................................................................................................30问题1313：单层操作与定制操作：单层操作与定制操作.................................................................................................................................................................................................................32问题1414：多层线的操作：多层线的操作..........................................................................................................................................................................................................................................................................................................................................................................................................................................................4040问题1515：走线切片的操作：走线切片的操作.........................................................................................................................................................................................................................42问题1616：对等差分线的设置与走线：对等差分线的设置与走线....................................................................................................................................................................................................................................................................................................................................................................................................................4545问题1717：：3D 显示操作................................................................................................................................................................................................................................................................................................................................................................................................................................................................4848问题1818：快速放大缩小视图：快速放大缩小视图 (50)-3-问题1：AD 布蛇形线方法Tool 里选Interactive length tuning 要先布好线再改成蛇形,这里用的是布线时直接走蛇形:先P->T 布线,再Shift +A切换成蛇形走线-4-按Tab 可设置属性,类型了选用圆弧,Max Amplitude 设置最大的振幅,Gap 就是间隔(不知这么翻译对不)，下面左边是振幅增量,右边是间隔增量。

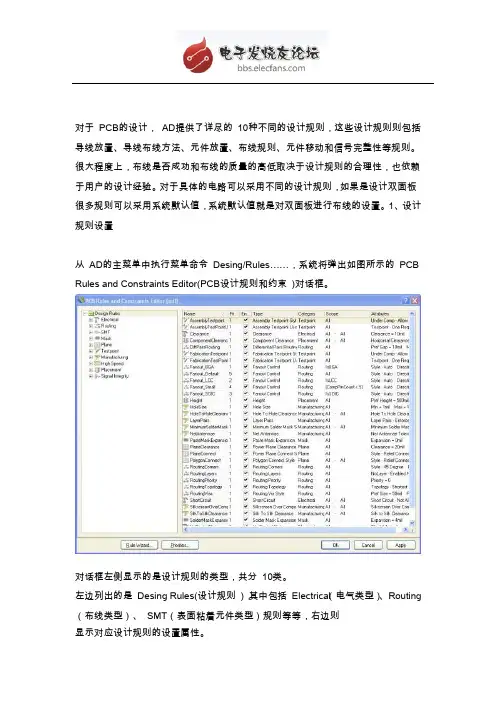

对于PCB的设计，AD提供了详尽的10种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。
很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。
对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。
1、设计规则设置从AD的主菜单中执行菜单命令Desing/Rules……，系统将弹出如图所示的PCB Rules and Constraints Editor(PCB设计规则和约束)对话框。
对话框左侧显示的是设计规则的类型，共分10类。
左边列出的是Desing Rules(设计规则)，其中包括Electrical（电气类型）、Routing （布线类型）、SMT（表面粘着元件类型）规则等等，右边则显示对应设计规则的设置属性。
该对话框左下角有按钮Priorities，单击该按钮，可以对同时存在的多个设计规则设置优先权的大小。
对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等。
可以在左边任一类规则上右击鼠标，将会弹出下图所示的菜单。
在该设计规则菜单中，New Rule是新建规则；Delete Rule是删除规则；Export Rules是将规则导出，将以 .rul为后缀名导出到文件中；Import Rules是从文件中导入规则；Report……选项，将当前规则以报告文件的方式给出。
2、电气设计规则Electrical（电气设计）规则是设置电路板在布线时必须遵守，包括安全距离、短路允许等4个小方面设置。
1．Clearance（安全距离）选项区域设置安全距离设置的是PCB电路板在布置铜膜导线时，元件焊盘和焊盘之间、焊盘和导线之间、导线和导线之间的最小的距离。
下面以新建一个安全规则为例，简单介绍安全距离的设置方法。
（1）在Clearance上右击鼠标，从弹出的快捷菜单中选择New Rule……选项，如图所示。

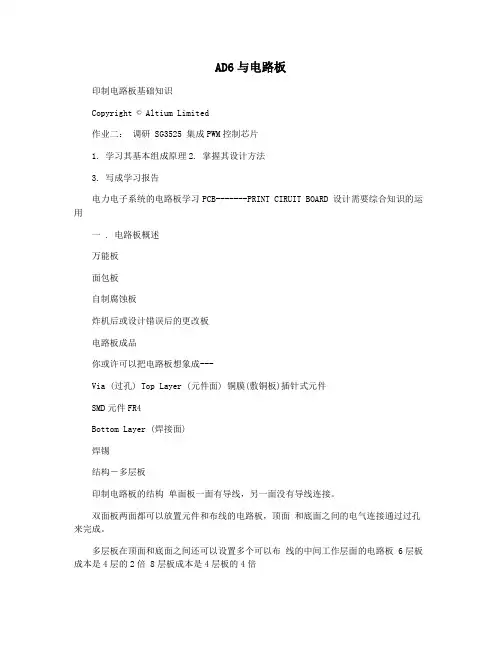

AD6与电路板印制电路板基础知识Copyright © Altium Limited作业二：调研 SG3525 集成PWM控制芯片1. 学习其基本组成原理2. 掌握其设计方法3. 写成学习报告电力电子系统的电路板学习PCB-------PRINT CIRUIT BOARD 设计需要综合知识的运用一 . 电路板概述万能板面包板自制腐蚀板炸机后或设计错误后的更改板电路板成品你或许可以把电路板想象成---Via (过孔) Top Layer (元件面) 铜膜(敷铜板)插针式元件SMD元件FR4Bottom Layer (焊接面)焊锡结构―多层板印制电路板的结构单面板一面有导线，另一面没有导线连接。
双面板两面都可以放置元件和布线的电路板，顶面和底面之间的电气连接通过过孔来完成。
多层板在顶面和底面之间还可以设置多个可以布线的中间工作层面的电路板 6层板成本是4层的2倍 8层板成本是4层板的4倍元件的封装元件焊接到电路板时所显示的外型和焊盘位置针脚式元件 SMT元件封装DIP16, AXIAL0.4, RAD0.1PGFA, SO8 , 0805, 1206SMT---------Surface Mounted Technology电阻二极管DIP14三极管元件封装名称--元件类型+焊盘距离(焊盘数目)+元件外形尺寸AXIAL0.4-----轴向400mil0805---80mil×50milRB.3/.6表示极性电容类，两个管脚焊盘的间距为300mil,元件直径为600mil;1 inch(英寸) = 25.4mm1 mil(毫英寸) =0. 0254mm不同的元件可以用同一种封装么？同一种元件可以有不同封装么？铜膜走线(Track)顶层走线Pad (焊盘)Via (过孔)底层走线导线飞线是否有电气意义？飞线(预拉线)--形式上表现出各个焊盘或连接点之间的连接关系层助焊膜和阻焊膜阻焊膜(Solder Mask) 助焊膜(Paste Mask)丝印层丝印层主要用于绘制元件的轮廓、放置元件的编号或其他文本信息焊盘(pad)和过孔(via)焊盘的作用是焊锡连接元件引脚和导线孔要比管脚大0.2~0.4mm 导孔的作用是连接不同的板层间的导线尽量少用过孔；载流量与过孔尺寸相关感谢您的阅读，祝您生活愉快。
关于PCB拼板详细完整教程PCB拼板是将多个印刷电路板（PCB）组合在一起形成一个整体。
拼板技术在电子制造业中广泛应用，可以提高生产效率和降低成本。
在本文中，我们将详细介绍PCB拼板的过程和步骤。
第一步是准备工作。
首先，需要确定要拼板的PCB数量和布局。
可以使用电子设计自动化（EDA）软件来创建一个整体的电路板布局。
然后，确定PCB之间的连接方式，包括通过导线、插头或其他连接器来连接它们。
最后，确定每个PCB之间的间距和排列规则，以确保它们能够正确连接和安装。
第二步是在PCB上标记边界和连接点。
使用透明胶带或覆铜板制造商提供的特殊标记工具，在每个PCB的边缘和连接点上进行标记。
这些标记将成为后续操作的指引，以确保PCB正确对齐和连接。
第三步是机械固定。
将所有PCB放置在一个专门设计的夹具或定位板上，以确保它们保持正确的位置。
可以使用螺钉、螺母或其他固定装置将PCB固定在夹具上，使其保持稳定。
第四步是电气连接。
根据之前确定的连接方式，使用导线、插头或其他连接器将PCB之间的电路连接起来。
确保连接正确无误，并使用万用表或其他测试设备来验证连接的准确性。
第五步是焊接。
使用焊接设备和适当的焊接材料，将PCB上的元器件进行焊接。
在PCB拼板过程中，焊接方法可以分为手动焊接和自动焊接两种。
手动焊接需要技术水平较高，焊接质量更加不稳定，而自动焊接则可以提高焊接质量和效率。
第六步是测试和验证。
完成焊接后，使用测试设备对拼板后的整体电路进行测试和验证。
这可以确保电路正常工作，并且没有任何连接问题或质量缺陷。
最后一步是完成和整理。
在进行最后一次检查和测试后，确保所有PCB上的元件和连接都安装正确且工作正常。
然后，整理和清理工作区，确保没有任何杂物或碎片留下。
在完成所有步骤之后，PCB拼板就可以使用了。
对于大型和复杂的电路，PCB拼板可以显著提高生产效率和降低制造成本。
但是需要注意的是，在进行PCB拼板之前，必须仔细规划和准备，以确保整个过程顺利进行并获得高质量的结果。

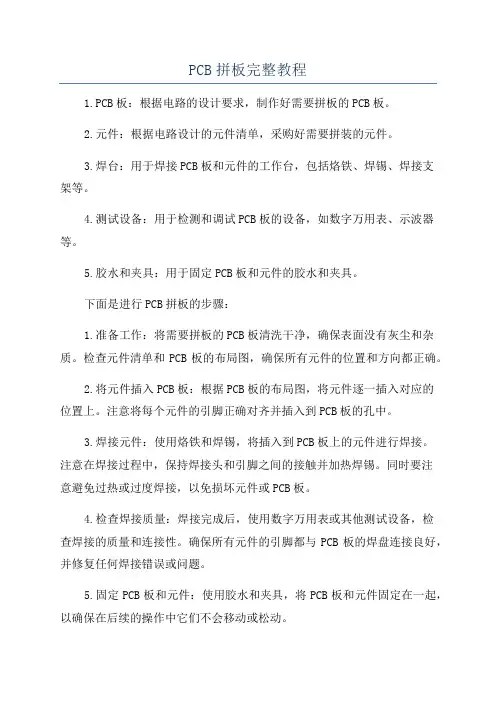

PCB拼板完整教程1.PCB板：根据电路的设计要求，制作好需要拼板的PCB板。
2.元件：根据电路设计的元件清单，采购好需要拼装的元件。
3.焊台：用于焊接PCB板和元件的工作台，包括烙铁、焊锡、焊接支架等。
4.测试设备：用于检测和调试PCB板的设备，如数字万用表、示波器等。
5.胶水和夹具：用于固定PCB板和元件的胶水和夹具。
下面是进行PCB拼板的步骤：1.准备工作：将需要拼板的PCB板清洗干净，确保表面没有灰尘和杂质。
检查元件清单和PCB板的布局图，确保所有元件的位置和方向都正确。
2.将元件插入PCB板：根据PCB板的布局图，将元件逐一插入对应的位置上。
注意将每个元件的引脚正确对齐并插入到PCB板的孔中。
3.焊接元件：使用烙铁和焊锡，将插入到PCB板上的元件进行焊接。
注意在焊接过程中，保持焊接头和引脚之间的接触并加热焊锡。
同时要注意避免过热或过度焊接，以免损坏元件或PCB板。
4.检查焊接质量：焊接完成后，使用数字万用表或其他测试设备，检查焊接的质量和连接性。
确保所有元件的引脚都与PCB板的焊盘连接良好，并修复任何焊接错误或问题。
5.固定PCB板和元件：使用胶水和夹具，将PCB板和元件固定在一起，以确保在后续的操作中它们不会移动或松动。
6.测试和调试：将拼好的PCB板连接到相应的电源和信号源，使用示波器等测试设备，对电路进行测试和调试，确保电路的正常运行和功能实现。
总结：进行PCB拼板需要仔细查阅元件清单和布局图，并按照一定的顺序插入和焊接元件。
在焊接过程中，要注意保持适当的焊接温度和时间，避免损坏元件或PCB板。
完成焊接后，要检查焊接的质量，并修复任何焊接错误或问题。
最后，进行测试和调试，确保电路的正常运行和功能实现。
PCB拼版设计指引PCB拼版设计指引PCB拼版设计指引可以从以下几个方面考虑PCB的拼版设计：● PCB尺寸1．当PCB单板长或宽有一边小于100mm时就要考虑拼版；2．拼版后的尺寸（包括工艺边）应不小于生产设备（贴片机或波峰焊接设备）所能允许的最大尺寸要求：长380mm，宽350mm；3．当PCB单板长或宽有一边大于350mm时，应考虑分割成多块；● 生产效率4．拼版中单板的方位应保持一致，便于贴片机或人工作业；5．拼版后元件总数应考虑生产设备和人工的作业方式，过多或过少都会影响生产的效率；● 工艺边6．当PCB外形或拼版后外形不规则（比如弧形等）时，应考虑在板两侧增加工艺边；7．当PCB板边元件距板边小于3mm时，应考虑增加工艺边；8．工艺边的最小宽度为4mm；9．对于板边特殊的连接器件（如DB插座），工艺边宽度可考虑适当增加；10．工艺边应沿着生产设备的传送方向增加；11．如果拼版在安装好元件后有干涉（如DB插座会超过板边），应考虑在拼版中间增加工艺辅助边，生产完后再去掉；12．如果拼版后有大面积开孔的地方，设计时应先将其补全，避免过波峰焊接时漫锡和板变形，补全地方可用V-CUT或邮票孔连接，在波峰焊后去掉；13．拼版中单板之间、单板与工艺边之间用V-CUT连接，对不规则外形（比如弧形等）可用邮票孔连接；14． V-CUT的深度一般约为板厚的1/3；15．邮票孔一般设计为孔径1mm、边缘距0.4mm的非金属化孔；● 传送方向和过波峰焊方向16．拼版的方向应优选平行于传送方向；17．对垂直于传送方向的拼版，应保证在垂直方向上拼版数量不超过3块（对细长的单板除外；18．拼版传送方向应满足大多数元件的最佳过波峰焊方向；19．对每排焊盘较多的元件（比如SIP、DIP、SOP等元件），最佳过波峰焊方向为焊盘排列的方向；20．对较轻的插件二极管或1/4W电阻，最佳过波峰焊方向为垂直元件轴向的方向，这样可以防止焊接时产生浮高；21．在PCB上用实心箭头表示过波峰焊方向；。
PCB拼板设计范文PCB（Printed Circuit Board）是电子产品中必不可少的一个组成部分，它扮演着连接各个电子元件的重要角色。
在PCB设计中，拼板（Panelization）是将多个PCB布局在一个大板上的过程。
拼板设计的目的是为了提高生产效率和降低制造成本。
拼板设计可以在减少材料浪费、提高产能和简化组装工艺等方面发挥重要作用。
以下是关于PCB拼板设计的一些重要考虑因素和最佳实践。
首先，拼板设计应考虑到材料的使用效率。
在设计拼板时，应将尽可能多的PCB布局在一个大板上，以减少材料浪费。
设计工程师可以根据不同PCB的尺寸和形状，选择最佳的拼板布局方式。
对于大批量生产的PCB，拼板设计可以显著降低生产成本，提高材料利用率。
其次，拼板设计需要考虑到生产效率。
拼板设计应考虑到制造商的设备和工艺限制。
合理的拼板设计可以使制造商更容易在单张大板上同时进行多个PCB的生产，从而提高生产效率。
拼板设计还可以减少PCB之间的间距，从而减少生产过程中的调整和重新设置时间。
在进行拼板设计时，还需要注意组装工艺的便利性。
合理的拼板设计可以使组装过程更加简化和高效。
例如，设计工程师可以将需要同时连接的元件或接口布局在同一个拼板上，以简化连接过程。
正确的拼板设计可以减少组装过程中的错误和延误，提高整体工艺效率。
在进行PCB拼板设计时，还需要考虑到电磁干扰和信号完整性。
当多个PCB布局在一个大板上时，它们之间的电磁干扰可能会增加。
设计工程师应避免将高频或噪声敏感的电路布局在同一拼板上，以降低干扰的风险。
此外，拼板设计还应考虑到信号传输线的长度和布线方式，以确保信号完整性。
最后，进行PCB拼板设计时，需要与制造商进行紧密的合作和沟通。
设计工程师应了解制造商的设备和工艺能力，以便在设计中考虑到这些因素。
与制造商的沟通可以帮助设计工程师了解制造过程中的具体要求，并根据需求进行相应的调整和修改。
总之，PCB拼板设计是提高生产效率和降低制造成本的重要环节。
PCB生产拼板尺寸设计参考在PCB（Printed Circuit Board，印刷电路板）生产中，拼板（Panelization）是指将多个PCB板材组合在一起进行制造。
拼板可以提高生产效率和降低制造成本。
在进行PCB拼板尺寸设计时，可以考虑以下几个方面：1.PCB尺寸：首先确定每个PCB板的尺寸。
PCB尺寸应根据实际应用需求来确定，包括功能要求、外壳尺寸、电气特性等。
一般而言，尽量减小PCB板的尺寸，以节约成本和空间。
2.拼板方式：确定拼板方式，常见的拼板方式有矩阵排列、阵列排列和混合排列。
在选择拼板方式时，应根据不同的生产流程和要求来决定。
矩阵排列适用于相同尺寸的PCB板，阵列排列适用于不同尺寸的PCB板，混合排列则是两者的组合方式。
3.安全间距：为了避免PCB板之间的短路和干扰，需要在拼板设计中考虑安全间距。
根据不同的工艺和要求，可以设定适当的安全间距，保证PCB板之间的电气隔离和可靠性。
4.切割方式：确定切割方式，常见的切割方式有V刀切割和直线切割。
V刀切割适用于直线排列的PCB板，直线切割适用于阵列排列的PCB板。
在设计拼板时，应根据不同的切割方式来调整PCB板之间的间距和边缘保留。
5.拼板垂直度：在设计拼板时，应关注PCB板的垂直度，确保每个PCB板在拼板过程中的位置和方向保持一致。
如果拼板过程中出现PCB板的倾斜或不对齐，可能会导致焊接和装配等环节的问题。
6.装配和测试：在设计拼板尺寸时，应考虑到后续的装配和测试需求。
例如，为了方便组装，可以在PCB板之间设置适当的间距和组件保留区。
为了方便测试，可以在拼板中设置测试点或测试插针。
总之，PCB拼板尺寸设计应根据具体的需求和要求来确定，兼顾生产效率、成本和质量。
根据拼板方式、安全间距、切割方式、垂直度、装配和测试等因素进行合理设计，可以提高生产效率、降低制造成本，并确保PCB板的质量和可靠性。
PCB拼板完整教程PCB（Printed Circuit Board）拼板是在电子设备生产过程中常见的一项工作，它是将多个PCB板连接在一起形成一个整体。
拼板可以提高生产效率，减少生产成本，是大规模生产电子设备的必要步骤。
下面是一个完整的PCB拼板教程，包括准备材料、设计拼板布局、拼板过程和测试。
第一步：准备材料在进行PCB拼板之前，您需要准备以下材料：1.PCB板：每个PCB板应具有相同的尺寸和布局。
您可以在PCB工厂订购所需尺寸和数量的PCB板。
2.电子元件：将要连接到PCB板上的电子元件，例如电阻、电容、晶体管等。
3.PCBA工具：使用各种工具来完成PCB拼板，例如焊接铁、热风枪、锡膏等。
4. 程序文件：您还需要拥有设计PCB布局的程序文件，通常是由PCB设计软件生成的Gerber文件。
第二步：设计拼板布局在进行PCB拼板之前，您需要设计一个合适的拼板布局，以确定每个PCB板的位置和连接方式。
在设计拼板布局时，您需要考虑以下几个因素：1.PCB之间的连接方式：根据PCB板的设计和器件之间的连接需求，选择合适的连接方式，例如V形槽、指示器孔等。
2.PCB板上的器件位置：将每个器件放置在PCB板上的适当位置，以实现最佳性能和信号传输。
3.器件之间的距离：确保在一个PCB板上的器件之间的距离足够大，以免出现干扰和信号交叉。
第三步：拼板过程一旦您完成了拼板布局的设计，就可以开始拼板过程了。
以下是一个基本的拼板步骤：1.准备PCB板：清洁和检查每个PCB板，确保它们没有任何损坏或污垢。
2.准备元件：检查并准备每个元件，确保它们的质量。
3.打磨PCB板边缘：为了更好地连接和组装，您可以使用砂纸打磨每个PCB板的边缘。
4.应用锡膏：使用扬声器或喷雾器在每个PCB板的焊盘上均匀涂抹一层薄薄的锡膏。
5.定位和固定元件：将每个元件按照拼板布局图的指示放置在PCB板上，并使用适当的工具固定它们，例如焊接或热风枪。
如何快速的设计一块PCB!1生成库在PCB文件打开的环境下，左键点击Design\Make Integrated Library,这时，软件就会执行一个库生成命令，把但当前打开的这张PCB文件中所有的元器件生成一个库！点击保存这个库文件。
2 添加库！保证要用的库在可用库列表之中！一般情况下，这个库文件会和PCB文件保存在同一目录下，但并不一定在当前的软件使用的Library 当中，就要把它添加进来。
在界面的下方偏右的边框上，左键点击System\Libraries,打开库文件，在库文件的面板里左键点击Libraries，把刚才生成的库加到当前使用的库列表里面来，注意不要搞错库名称，加错库。
在库文件的面板里左键点击Libraries后，就冒出一个Available Libraries 可用库列表，在这个列表里观察一下刚才生成的库在不在这个列表里面，如果没有，点击Install按键，在跳出的添加打开界面中可以找到文件夹和那个库文件！3建立一个工程，添加一张空白原理图文件和一个空白PCB文件！用鼠标左键点击 File\New\Project\PCB Project,左边的工程资源管理器中就出现了一个名为PCB_Project1.PrjPCB的PCB 工程, 现在可以左键点击File\Save Project as 来改变项目的保存路径和项目名称。
在项目名称上右键点击，在引处的菜单中选择Add new to Project\Schematic,这样，在当前的工程当中添加了一个新的原理图文件Sheet.schDoc, 原理图文件上右键点击，在引处的菜单中选择Save as 来改变原理图名称和保存路径。
现在，我们已经在一个PCB 工程中添加了一张空白的原理图了。
在项目名称上右键点击，在引处的菜单中选择 Add new to Project\PCB,这样，在当前的工程当中添加了一个新的PCB文件PCB1.PcbDoc,在PCB文件上右键点击，在引出的菜单中选择Save as 来改变PCB文件名称和保存路径。
