焊接过程的缺陷及检验方法1. 前言在工业生产中，焊接是一种非常重要的加工方式，但是焊接过程中难免会存在一些缺陷。
这些缺陷不仅会影响产品的质量，还可能会带来潜在的安全隐患。
因此，对焊接产品进行检验是非常必要的。
本文将介绍焊接过程中的常见缺陷以及相应的检验方法。
2. 焊接过程的常见缺陷2.1 开裂焊接过程中，如果出现了应力集中的地方，就很容易造成开裂。
检验方法：•通过X射线对焊缝进行检测，发现有开裂的情况就需要重新焊接。
•检查焊接区域的金属表面是否有裂纹，如果有就要重新焊接或者用其它方法处理。
2.2 焊缝不牢焊缝不牢可以导致焊接的工件容易断裂。
检验方法：•用锤子轻敲焊缝，检查是否会出现明显声音。
如果没有，就说明焊缝牢固。
•使用金属探伤仪检查焊缝是否存在裂纹。
2.3 毛刺和飞溅焊接时，电弧熔化的金属会飞溅，形成很小的颗粒状物。
检验方法：•使用检查镜检查焊接表面，特别注意检查角部，看是否存在毛刺和飞溅。
2.4 焊缝不均匀焊接时，由于焊接过程中的热变形，导致焊缝不均匀。
检验方法：•使用金属探伤仪检测焊缝的深度，看是否均匀。
•进行外观检查，看焊缝是否整齐。
2.5 未熔合未熔合意味着金属没有完全熔化，导致焊接不牢固。
检验方法：•通过X射线或者超声波检测焊缝是否完整。
•利用金属探伤仪来确定焊接是否牢固。
3.在焊接过程中，不可避免的会出现各种缺陷。
我们需要通过专业的检验方法和工具来发现和处理这些问题，以确保焊接产品的质量和安全。
以上介绍的主要缺陷和检验方法仅是一部分，我们需要在实际操作中加强对焊接过程中的缺陷的认识和理解，不断提高自己的检验技能。

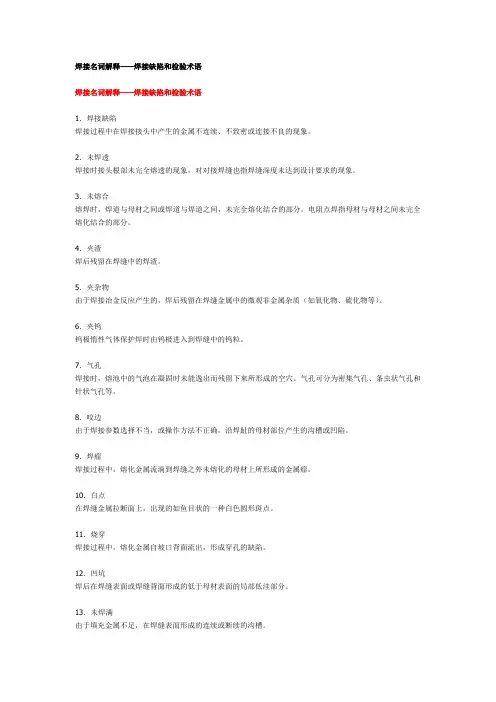

焊接名词解释——焊接缺陷和检验术语焊接名词解释——焊接缺陷和检验术语1．焊接缺陷焊接过程中在焊接接头中产生的金属不连续、不致密或连接不良的现象。
2．未焊透焊接时接头根部未完全熔透的现象，对对接焊缝也指焊缝深度未达到设计要求的现象。
3．未熔合熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分，电阻点焊指母材与母材之间未完全熔化结合的部分。
4．夹渣焊后残留在焊缝中的焊渣。
5．夹杂物由于焊接冶金反应产生的，焊后残留在焊缝金属中的微观非金属杂质（如氧化物、硫化物等）。
6．夹钨钨极惰性气体保护焊时由钨极进入到焊缝中的钨粒。
7．气孔焊接时，熔池中的气泡在凝固时未能逸出而残留下来所形成的空穴。
气孔可分为密集气孔、条虫状气孔和针状气孔等。
8．咬边由于焊接参数选择不当，或操作方法不正确，沿焊趾的母材部位产生的沟槽或凹陷。
9．焊瘤焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
10．白点在焊缝金属拉断面上，出现的如鱼目状的一种白色圆形斑点。
11．烧穿焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
12．凹坑焊后在焊缝表面或焊缝背面形成的低于母材表面的局部低洼部分。
13．未焊满由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
14．下塌单面熔化焊时，由于焊接工艺不当，造成焊缝金属过量透过背面，而使焊缝正面塌陷，背面凸起的现象。
15．焊接裂纹在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙。
它具有尖锐的缺口和大的长宽比的特征。
16．热裂纹焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区产生的焊接裂纹。
17．弧坑裂纹在弧坑中产生的热裂纹。
18．冷裂纹焊接接头冷却到较低温度下（对于钢来说在MS温度以下）时产生的焊接裂纹。
19．延迟裂纹钢的焊接接头跨却到室温后并在一定时间（几小时、几天、甚至十几天）才出现的焊接冷裂纹。
20．焊根裂纹沿应力集中的焊缝根部所形成的焊接冷裂纹。

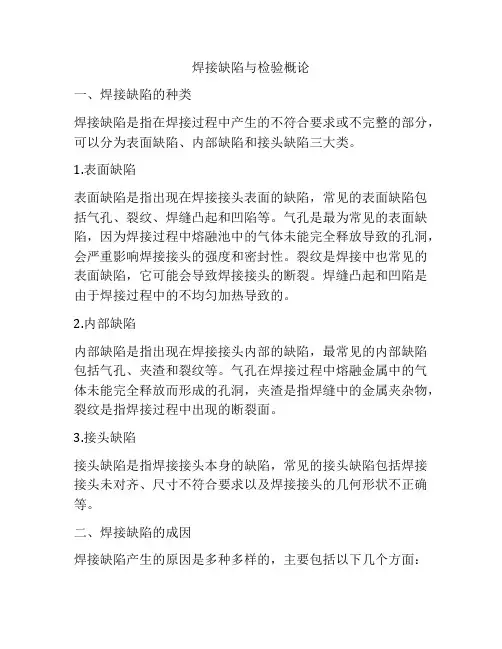

焊接缺陷与检验概论一、焊接缺陷的种类焊接缺陷是指在焊接过程中产生的不符合要求或不完整的部分，可以分为表面缺陷、内部缺陷和接头缺陷三大类。
1.表面缺陷表面缺陷是指出现在焊接接头表面的缺陷，常见的表面缺陷包括气孔、裂纹、焊缝凸起和凹陷等。
气孔是最为常见的表面缺陷，因为焊接过程中熔融池中的气体未能完全释放导致的孔洞，会严重影响焊接接头的强度和密封性。
裂纹是焊接中也常见的表面缺陷，它可能会导致焊接接头的断裂。
焊缝凸起和凹陷是由于焊接过程中的不均匀加热导致的。
2.内部缺陷内部缺陷是指出现在焊接接头内部的缺陷，最常见的内部缺陷包括气孔、夹渣和裂纹等。
气孔在焊接过程中熔融金属中的气体未能完全释放而形成的孔洞，夹渣是指焊缝中的金属夹杂物，裂纹是指焊接过程中出现的断裂面。
3.接头缺陷接头缺陷是指焊接接头本身的缺陷，常见的接头缺陷包括焊接接头未对齐、尺寸不符合要求以及焊接接头的几何形状不正确等。
二、焊接缺陷的成因焊接缺陷产生的原因是多种多样的，主要包括以下几个方面：1.焊接过程控制不当：焊接过程中的温度、压力、速度等参数的控制不当会导致焊接缺陷的产生。
2.焊接材料的选择不当：选择不适合的焊接材料或者不合格的焊接材料会导致焊接缺陷的产生。
3.焊接设备的故障：焊接设备的故障会直接影响焊接质量，导致焊接缺陷的产生。
4.焊接操作人员技术不足：焊接操作人员的技术水平直接影响到焊接质量，技术不足会导致焊接缺陷的产生。
5.焊接环境的影响：焊接环境的温度、湿度以及周围气体的影响也会影响到焊接质量。
三、焊接缺陷的检验方法为了及时发现和排除焊接缺陷，保证焊接接头的质量和性能，需要对焊接缺陷进行定期的检验。
目前常见的焊接缺陷检验方法主要包括目视检验、探伤检验、X射线检查、超声波检测和磁粉探伤等。
1.目视检验：目视检验是最为常见的一种检验方法，它适用于一些表面缺陷的检测。
通过肉眼观察焊接接头的外表面，发现气孔、裂纹、焊缝凸起和凹陷等表面缺陷。
焊接质量检验及常见焊点缺陷及分析良好的焊点必须有可靠的电连接、足够的机械强度、光洁整齐的外观。
下图是典型焊点的外观。
外形以引脚为中心，匀称，成裙形拉开；
焊料的连接面呈半弓形凹面，焊料与焊件交界处平滑，接触脚尽可能小；
表面有光泽且平滑；
无裂缝，针孔，夹渣。
电连接和机械强度可以通过通电检验和例行实验来检验。
下图是印制板焊点缺陷的外观、特点、危害及产生原因，供检查、分析时参考。
常见焊点缺陷及分析
焊点剖面图缺陷外观特点危害原因分析
焊料
过
多
焊料面呈
凸形
浪费焊料，且
可能
包藏缺陷
焊丝撤离过迟
焊料过少焊料未形
成平滑面
机械强调不够焊丝撤离过早
松香焊焊锡丝中
有松香渣
强度不够，导
通不良
有可能时通时
断
1、焊剂过多
2、焊接时间
不够
3、表面氧化
膜为去除
过热焊点发白
无金属光
泽
表面较粗
糙
1、焊
盘容易剥落
强度降低
2、造
成元件失效
损坏
烙铁功率过大
加热时间过长
焊点剖面图缺陷外观特点危害原因分析
冷焊表面呈豆
腐渣状颗
粒，有时
可能有裂
纹
强度不够导电
性不好
焊料为凝固时焊件
移动。
焊接技术中常见的缺陷、检验及其解决措施分析摘要：焊接技术是指在高温或者高压的条件下，利用焊接材料将两块及两块以上的母体材料连接成一个完整的材料的操作技术。
在很多工业生产中，和金属电子相关的制作当中，都需要用到焊接技术。
焊接技术就是在元器件的连接处进行焊接，因此对于焊接人员的技术要求非常重要。
然而在实际工业生产中的焊接常常会遇到各种各样的问题。
基于此，本篇文章对焊接技术中常见的缺陷、检验及其解决措施进行研究，以供参考。
关键词：焊接技术；常见的缺陷；检验；解决措施引言金属材料在焊接的过程中可能会因为焊接环境的不同或者是焊接技术不同而出现不同的缺陷问题。
针对于各式各样的问题自然而然也需要相关的技术操作人员认认真真的思考问题的解决办法。
然而一部分比较特殊的金属材料则需要更为特殊的焊接技术以及焊接缺陷处理方法。
也会有一部分金属材料因为焊接缺陷问题而无法投入使用。
毕竟金属材料焊接的问题也会严重影响到金属材料焊接的质量。
1焊接技术常见的缺陷1.1裂纹裂纹缺陷对于焊接结构的力学性能有重要的影响，尤其是结构在疲劳载荷的作用下，很容易发生裂纹扩展和断裂。
裂纹缺陷的形成原因主要是焊接区域金属的结合力发生突变，在焊接材料和基体材料的交界位置出现新的界面。
焊接裂纹缺陷的类型非常多，裂纹缺陷包括横向裂纹、发散状裂纹等，此外，按照裂纹出现的温度也可以将裂纹分为高温裂纹和常温裂纹，其中，高温裂纹是焊接过程中就产生的裂纹缺陷，产生的原因是基体材料在焊接高温下出现晶体的形状突变，高温裂纹的分布方向通常沿焊缝的长度方向；常温裂纹是指焊接的材料凝固过程产生的裂纹，这种裂纹缺陷产生的原因是焊接材料凝固过程产生温度差和应力差，常温裂纹沿焊缝的长度和宽度方向均可能出现，由于焊接裂纹的危险性非常高，一旦出现裂纹就必须将该区域的材料进行彻底清除，然后重新调整焊接工艺进行二次补焊。
焊接裂纹出现的另一个原因是焊接区域存在杂质，在焊接过程中这些杂质的融化和凝固时间与焊接不同，导致应力分布不均匀。

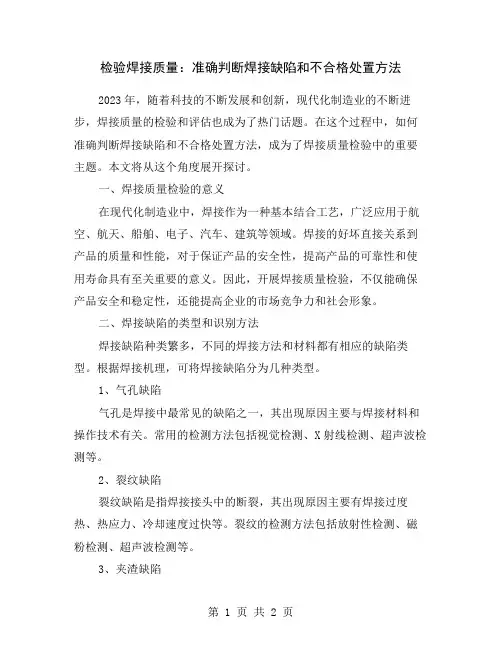

检验焊接质量：准确判断焊接缺陷和不合格处置方法2023年，随着科技的不断发展和创新，现代化制造业的不断进步，焊接质量的检验和评估也成为了热门话题。
在这个过程中，如何准确判断焊接缺陷和不合格处置方法，成为了焊接质量检验中的重要主题。
本文将从这个角度展开探讨。
一、焊接质量检验的意义在现代化制造业中，焊接作为一种基本结合工艺，广泛应用于航空、航天、船舶、电子、汽车、建筑等领域。
焊接的好坏直接关系到产品的质量和性能，对于保证产品的安全性，提高产品的可靠性和使用寿命具有至关重要的意义。
因此，开展焊接质量检验，不仅能确保产品安全和稳定性，还能提高企业的市场竞争力和社会形象。
二、焊接缺陷的类型和识别方法焊接缺陷种类繁多，不同的焊接方法和材料都有相应的缺陷类型。
根据焊接机理，可将焊接缺陷分为几种类型。
1、气孔缺陷气孔是焊接中最常见的缺陷之一，其出现原因主要与焊接材料和操作技术有关。
常用的检测方法包括视觉检测、X射线检测、超声波检测等。
2、裂纹缺陷裂纹缺陷是指焊接接头中的断裂，其出现原因主要有焊接过度热、热应力、冷却速度过快等。
裂纹的检测方法包括放射性检测、磁粉检测、超声波检测等。
3、夹渣缺陷夹渣缺陷是指焊缝中夹杂的夹渣，其出现原因主要有焊接材料、焊接电流、焊接速度等。
常用的检测方法包括视觉检测、磁粉检测等。
三、焊接不合格的处置方法当焊接存在缺陷时，应根据缺陷严重程度进行相应的处置。
具体可以采取以下两种方法：1、重新加工当焊接缺陷较轻微时，可以通过重新打磨或切除焊缝，重新进行加工。
但需要注意的是，重新加工后应进行相应检测，在再次使用前确保焊接质量符合要求。
2、报废处置当焊接缺陷严重或威胁到使用安全时，需要采取报废处置方法，即将不合格产品从生产线或使用环节中剔除并予以注销或销毁。
四、结语作为现代化制造业中重要的结合工艺，焊接质量的优劣直接关系到产品的质量和性能。
如何准确判断焊接缺陷和不合格处置方法，是焊接质量检验中的重要主题。
